TLSL5428E - Schakelaar TP-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Netwerkswitch
Model	TL-SL5428E
Merk	TP-Link
Afmetingen (L x D x H)	440 x 180 x 44 mm
Gewicht	2,5 kg
Voeding	100-240 V AC, 50/60 Hz, stekker
Ethernet-poorten	24 RJ45-poorten 10/100/1000 Mbps
SFP-sleuven	4 SFP-sleuven (gigabit)
Consolepoort	1 RJ45-consolepoort (voor CLI-beheer)
Beheertype	Smart switch: webinterface en CLI
Standaard IP-adres	192.168.0.1
Standaard inloggegevens	admin / admin
Belangrijkste functies	VLAN, QoS, IGMP snooping, linkaggregatie, bandbreedtebeheer
Installatie	Op bureau (rubberen voetjes) of in 19-inch rek (montagebeugels meegeleverd)
Netwerkconfiguratie	Vereist een computer in hetzelfde subnet (192.168.0.x)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet demonteren, niet blootstellen aan water. Uitschakelen door stekker eruit te trekken.
Reserveonderdelen en repareerbaarheid	Niet door gebruiker te repareren. Neem contact op met TP-Link-ondersteuning bij storingen.
Garantie	Beperkte garantie van TP-Link (duur varieert per land)
Normen	CE, RoHS

Veelgestelde vragen - TLSL5428E TP-LINK

Hoe sluit ik de switch aan op mijn netwerk?

Sluit een Ethernetkabel van uw router of modem aan op een van de RJ45-poorten van de switch. Verbind vervolgens uw apparaten (computers, printers) met de andere poorten. Zorg ervoor dat de switch is ingeschakeld.

Hoe krijg ik toegang tot de beheerinterface?

Open een webbrowser en voer het standaard IP-adres http://192.168.0.1 in. Log in met gebruikersnaam admin en wachtwoord admin.

Wat is het standaard IP-adres van de switch?

Het standaard IP-adres is 192.168.0.1 met een subnetmasker 255.255.255.0.

Hoe reset ik het wachtwoord?

Als u het wachtwoord bent vergeten, kunt u de switch terugzetten naar fabrieksinstellingen door de Reset-knop (op het voorpaneel) ongeveer 10 seconden ingedrukt te houden. De inloggegevens worden opnieuw admin/admin.

Kan ik deze switch in een rek monteren?

Ja, de switch is ontworpen voor montage in een 19-inch rek. Gebruik de meegeleverde montagebeugels en geschikte schroeven (niet inbegrepen) om deze stevig te bevestigen.

Wat moet ik doen als het apparaat niet inschakelt?

Controleer de voedingskabel en het stopcontact. Zorg ervoor dat de kabel goed is aangesloten op de switch. Als het probleem aanhoudt, neem dan contact op met TP-Link-ondersteuning.

Hoe configureer ik een VLAN?

Ga naar de webinterface via een browser. Ga naar de sectie VLAN en maak een nieuw VLAN aan door een ID toe te wijzen en de betreffende poorten te selecteren. Bevestig de wijzigingen.

Hoe werk ik de firmware bij?

Download de nieuwste firmware van de TP-Link-website. Ga in de beheerinterface naar System Tools > Firmware Upgrade, selecteer het gedownloade bestand en klik op Upgrade. Onderbreek de stroomtoevoer niet tijdens de update.

Welke kabels moet ik gebruiken voor de aansluitingen?

Gebruik voor RJ45-poorten Ethernetkabels van categorie 5e of 6. Gebruik voor SFP-modules compatibele modules (meestal 1 Gbps) en geschikte glasvezelkabels.

Wat is de garantie van dit product?

TP-Link biedt een beperkte garantie op deze switch. De exacte duur varieert per aankoopland. Raadpleeg de verpakking of de TP-Link-website voor details.

GEBRUIKSAANWIJZING TLSL5428E TP-LINK

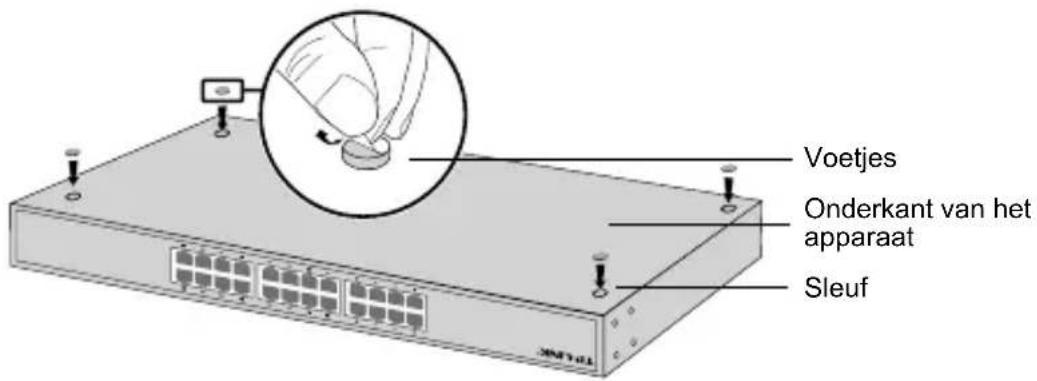

Om het apparaat op een bureau te installeren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

Voetjes Onderkant van het apparaat Sleuf

- Rek installatie

Om het apparaat in een rek te installeren, volg de onderstaande beschreven instructies:

1. Controleer de aarding en de stabiliteit van het rek.

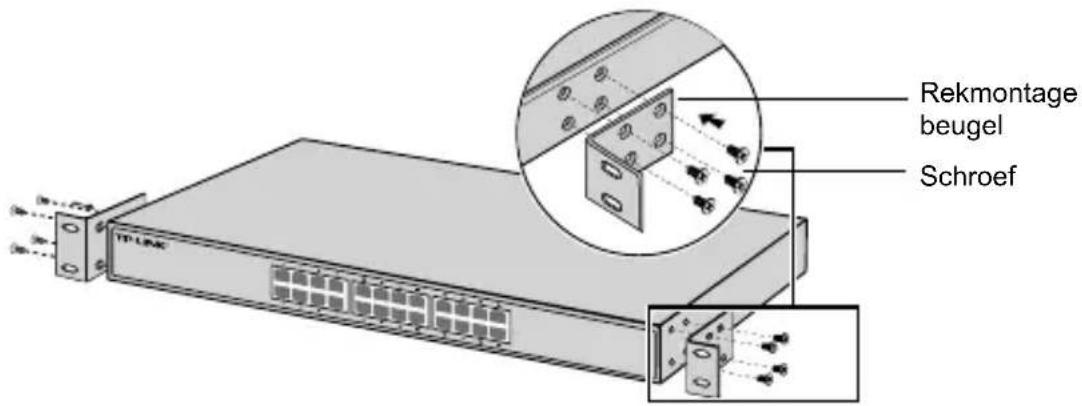

2. Bevestig de meegeleverde rek-montage beugels aan beide kanten van het apparaat met behulp van de meegeleverde schroeven.

Rekmontage beugel Schroef

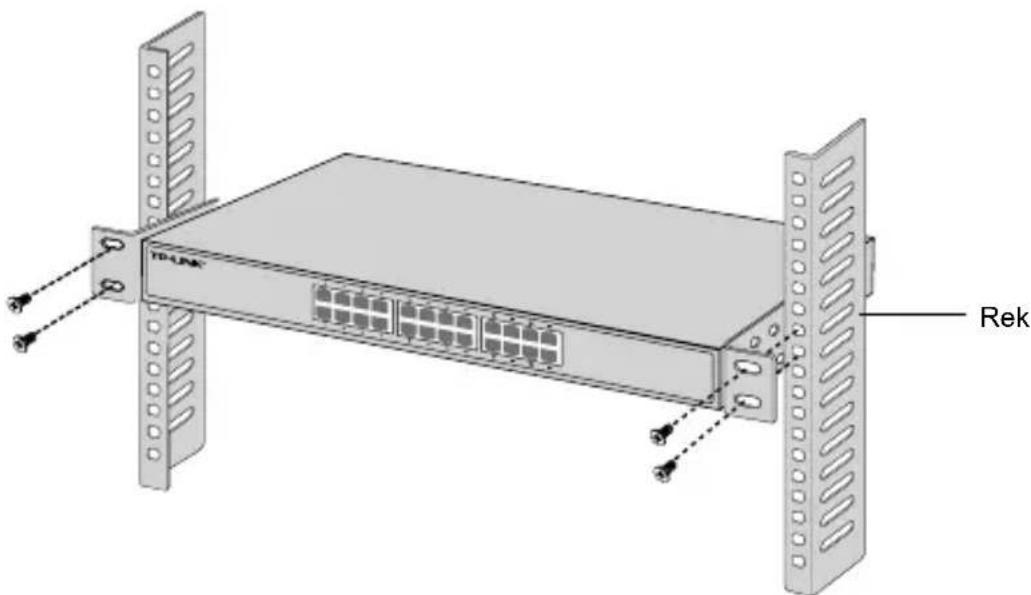

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

TEL-Link Rek

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

RJ45 kabel

- SFP poort

Voor switches met SFP poorten kunt u een SFP poort met een SFP module verbinden. Wanneer een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan zal de bijbehorende RJ45 poort uitgeschakeld worden en kan deze niet gebruikt worden.

TF-LINC SFP poort SFP module

- Console Poort

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens kunt u de CLI laden om uw switch te beheren.

Steek de vrouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend tussen 2 en 254); het subnetmasker is 255.255.255.0
2. Open een webbrowser en typ het standaard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.
3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beide in kleine letters. Klik vervolgens op de Login knop of druk op de Enter toets.
4. Na een succesvolle login kunt u de switch op de beheer pagina configureren.

- Configureer de switch door gebruik te maken van de CLI (Alleen voor Smart Switches en Managed Switches)

U kunt inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te maken van het hulpprogramma. (Alleen voor Easy Smart Switches)

U kunt de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleef de Utility Gebruikershandleiding.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, biedt die één mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat moet normaal kunnen worden gebruikt.
• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kunt u contact met ons opnemen.
• Dit product niet in de buurt van water gebruiken.

TP-LINK beperkte productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
