Tipo de producto	Conmutador de red (switch)
Modelo	TL-SL5428E
Marca	TP-Link
Dimensiones (An x Pr x Al)	440 x 180 x 44 mm
Peso	2,5 kg
Alimentación	100-240 V CA, 50/60 Hz, toma de corriente
Puertos Ethernet	24 puertos RJ45 10/100/1000 Mbps
Ranuras SFP	4 ranuras SFP (gigabit)
Puerto de consola	1 puerto de consola RJ45 (para gestión CLI)
Tipo de gestión	Smart switch: interfaz Web y CLI
Dirección IP predeterminada	192.168.0.1
Credenciales predeterminadas	admin / admin
Funciones principales	VLAN, QoS, IGMP snooping, agregación de enlaces, gestión de ancho de banda
Instalación	Sobre escritorio (patas de goma) o en rack de 19 pulgadas (soportes incluidos)
Configuración de red	Requiere un ordenador en la misma subred (192.168.0.x)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	No desmontar, no exponer al agua. Desconectar para apagar.
Piezas de repuesto y reparabilidad	No reparable por el usuario. Contactar al soporte de TP-Link para cualquier avería.
Garantía	Garantía limitada de TP-Link (duración variable según el país)
Normativas	CE, RoHS

Preguntas frecuentes - TLSL5428E TP-LINK

¿Cómo conectar el conmutador a mi red?

Conecte un cable Ethernet desde su router o módem a uno de los puertos RJ45 del conmutador. Luego conecte sus dispositivos (computadoras, impresoras) a los otros puertos. Asegúrese de que el conmutador esté encendido.

¿Cómo acceder a la interfaz de administración?

Abra un navegador web e ingrese la dirección IP predeterminada http://192.168.0.1. Inicie sesión con el nombre de usuario admin y la contraseña admin.

¿Cuál es la dirección IP predeterminada del conmutador?

La dirección IP predeterminada es 192.168.0.1 con una máscara de subred 255.255.255.0.

¿Cómo restablecer la contraseña?

Si ha olvidado la contraseña, puede restablecer el conmutador a los valores de fábrica manteniendo presionado el botón Reset (ubicado en el panel frontal) durante aproximadamente 10 segundos. Las credenciales volverán a admin/admin.

¿Puedo montar este conmutador en un rack?

Sí, el conmutador está diseñado para montaje en rack de 19 pulgadas. Utilice los soportes de montaje incluidos y los tornillos adecuados (no incluidos) para fijarlo firmemente.

¿Qué hacer si el dispositivo no enciende?

Verifique el cable de alimentación y el tomacorriente. Asegúrese de que el cable esté bien conectado al conmutador. Si el problema persiste, contacte al soporte de TP-Link.

¿Cómo configurar una VLAN?

Acceda a la interfaz web mediante un navegador. Vaya a la sección VLAN y cree una nueva VLAN asignando un ID y seleccionando los puertos correspondientes. Confirme los cambios.

¿Cómo actualizar el firmware?

Descargue el último firmware desde el sitio de TP-Link. En la interfaz de administración, vaya a System Tools > Firmware Upgrade, seleccione el archivo descargado y haga clic en Upgrade. No corte la alimentación durante la actualización.

¿Qué cables usar para las conexiones?

Para los puertos RJ45, use cables Ethernet de categoría 5e o 6. Para los módulos SFP, use módulos compatibles (generalmente 1 Gbps) y fibra óptica adecuada.

¿Cuál es la garantía de este producto?

TP-Link ofrece una garantía limitada en este conmutador. La duración exacta varía según el país de compra. Consulte el empaque o el sitio de TP-Link para más detalles.

MANUAL DE USUARIO TLSL5428E TP-LINK

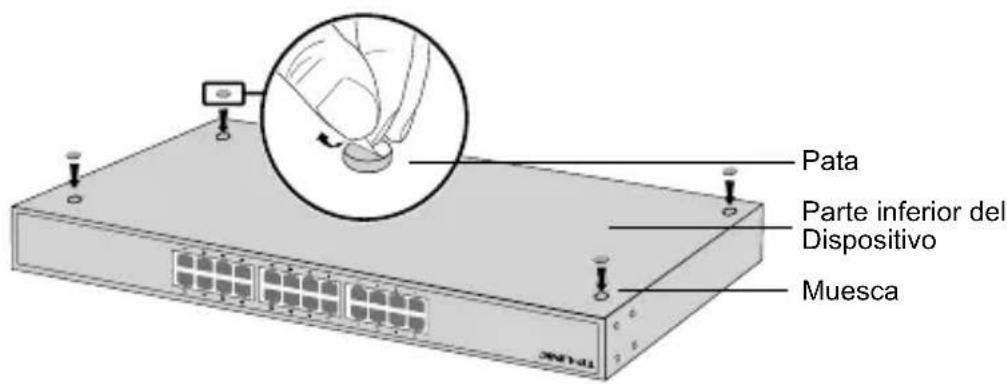

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y coloque las patas de goma suministradas en las zonas hundidas de la parte inferior de cada esquina del dispositivo.

Pata Parte inferior del Dispositivo Muesca

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

Soporte de montaje en Rack Tornillo

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

TI-LINK Rack

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

Para switches con puertos SFP, puede conectar un puerto SFP a un módulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y no podrá ser utilizado.

TP-LINK Puerto SFP Módulo SFP

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordenador mediante cable de consola. Después puede cargar el CLI para gestionar el switch.

Conecte el conector hembra del cable de alimentación proporcionado dentro del enchufe del dispositivo, y el conector macho en un enchufe de corriente.

- Configurar el Switch Utilizando el Interfaz de Gestión de Usuario (GUI)

1. Configure la dirección IP de su PC en la misma subred que el switch. LA dirección IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y escriba la dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Usuario y Contraseña por defecto, ambos en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la página de gestión.

- Configurar el Switch Utilizando el Interfaz de Línea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para obtenir las instrucciones detalladas de cómo hacer esto, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utilizar la Utilidad de Configuración Easy Smart para gestionar de manera centralizada todas las redes de los Switches Easy Smart. Para obtener instrucciones detalladas de cómo hacer esto, por favor revise la Guía de Usuario de la Utilidad.

Εγκατάσταση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilice este producto cerca del agua.

Garantía limitada para productos de TP-LINK

Sólo para productos que porten la marca TP-LINK.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
