TLSL5428E - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Switch (Switch)
Modell	TL-SL5428E
Marke	TP-Link
Abmessungen (B x T x H)	440 x 180 x 44 mm
Gewicht	2,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz, Netzstecker
Ethernet-Ports	24 RJ45-Ports 10/100/1000 Mbit/s
SFP-Steckplätze	4 SFP-Steckplätze (Gigabit)
Konsolenport	1 RJ45-Konsolenport (für CLI-Verwaltung)
Verwaltungstyp	Smart-Switch: Web- und CLI-Schnittstelle
Standard-IP-Adresse	192.168.0.1
Standard-Anmeldedaten	admin / admin
Hauptfunktionen	VLAN, QoS, IGMP-Snooping, Link-Aggregation, Bandbreitenverwaltung
Installation	Auf Schreibtisch (Gummifüße) oder im 19-Zoll-Rack (mitgelieferte Montagewinkel)
Netzwerkkonfiguration	Erfordert einen Computer im selben Subnetz (192.168.0.x)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht öffnen, nicht Wasser aussetzen. Zum Ausschalten Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar. Bei Störungen TP-Link-Support kontaktieren.
Garantie	Eingeschränkte TP-Link-Garantie (Laufzeit variiert je nach Land)
Normen	CE, RoHS

Häufig gestellte Fragen - TLSL5428E TP-LINK

Wie schließe ich den Switch an mein Netzwerk an?

Schließen Sie ein Ethernet-Kabel von Ihrem Router oder Modem an einen der RJ45-Ports des Switches an. Verbinden Sie dann Ihre Geräte (Computer, Drucker) mit den anderen Ports. Stellen Sie sicher, dass der Switch eingeschaltet ist.

Wie greife ich auf die Verwaltungsoberfläche zu?

Öffnen Sie einen Webbrowser und geben Sie die Standard-IP-Adresse http://192.168.0.1 ein. Melden Sie sich mit dem Benutzernamen admin und dem Passwort admin an.

Was ist die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist 192.168.0.1 mit einer Subnetzmaske 255.255.255.0.

Wie setze ich das Passwort zurück?

Wenn Sie das Passwort vergessen haben, können Sie den Switch auf die Werkseinstellungen zurücksetzen, indem Sie die Reset-Taste (an der Vorderseite) etwa 10 Sekunden lang gedrückt halten. Die Anmeldedaten werden auf admin/admin zurückgesetzt.

Kann ich diesen Switch im Rack montieren?

Ja, der Switch ist für die Montage in einem 19-Zoll-Rack ausgelegt. Verwenden Sie die mitgelieferten Montagewinkel und geeignete Schrauben (nicht im Lieferumfang), um ihn sicher zu befestigen.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie das Netzkabel und die Steckdose. Stellen Sie sicher, dass das Kabel fest am Switch angeschlossen ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den TP-Link-Support.

Wie konfiguriere ich ein VLAN?

Greifen Sie über einen Browser auf die Weboberfläche zu. Gehen Sie zum Abschnitt VLAN und erstellen Sie ein neues VLAN, indem Sie eine ID zuweisen und die entsprechenden Ports auswählen. Bestätigen Sie die Änderungen.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Gehen Sie in der Verwaltungsoberfläche zu System Tools > Firmware Upgrade, wählen Sie die heruntergeladene Datei aus und klicken Sie auf Upgrade. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Welche Kabel sollten für die Verbindungen verwendet werden?

Verwenden Sie für die RJ45-Ports Ethernet-Kabel der Kategorie 5e oder 6. Für die SFP-Module verwenden Sie kompatible Module (normalerweise 1 Gbit/s) und geeignete Glasfaserkabel.

Welche Garantie hat dieses Produkt?

TP-Link gewährt auf diesen Switch eine eingeschränkte Garantie. Die genaue Dauer variiert je nach Kaufland. Einzelheiten finden Sie auf der Verpackung oder auf der TP-Link-Website.

BEDIENUNGSANLEITUNG TLSL5428E TP-LINK

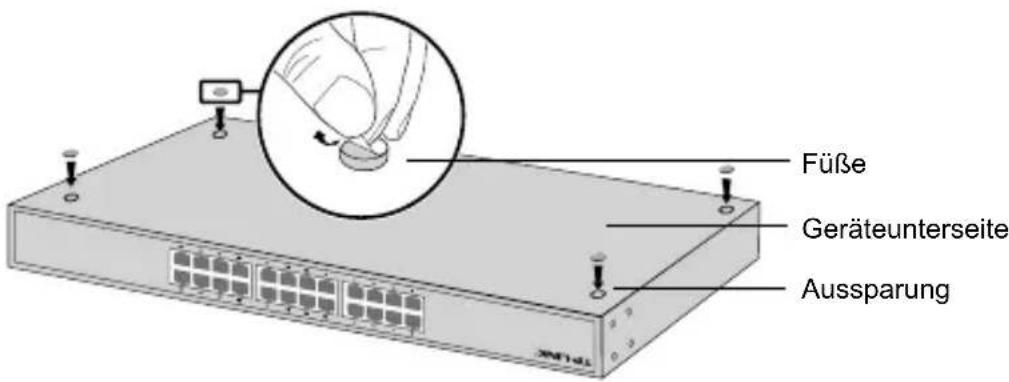

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

Füße Geräteunterseite Aussparung

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

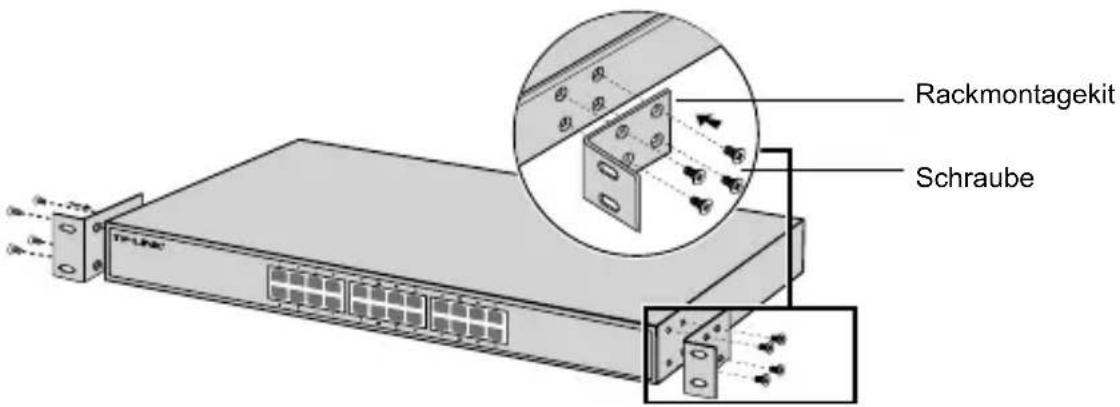

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

Rackmontagekit Schraube

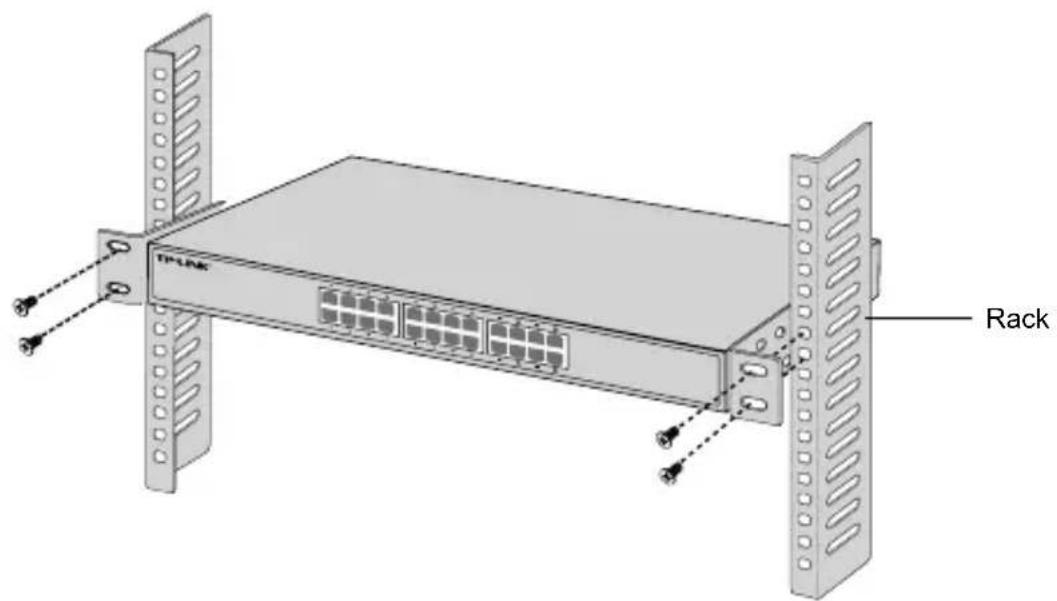

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

TPLINK Rack

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

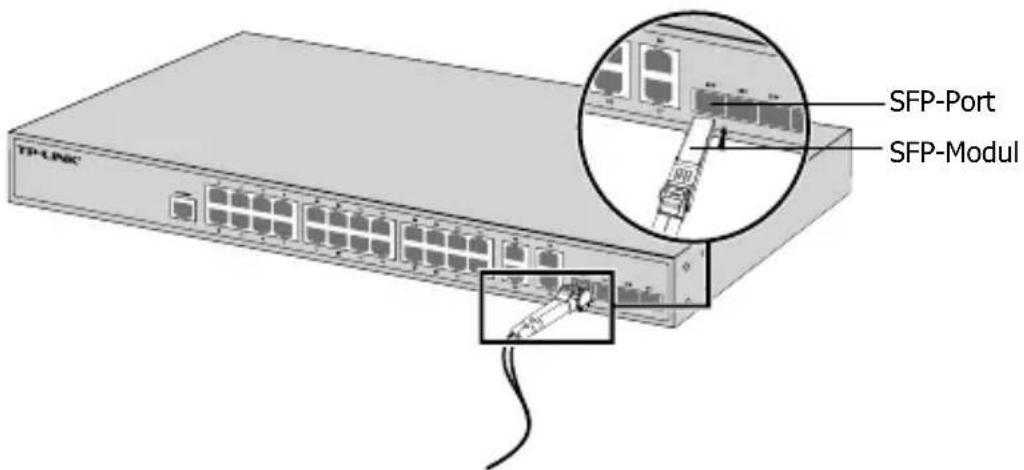

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

TF-LINK SFP-Port SFP-Modul

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

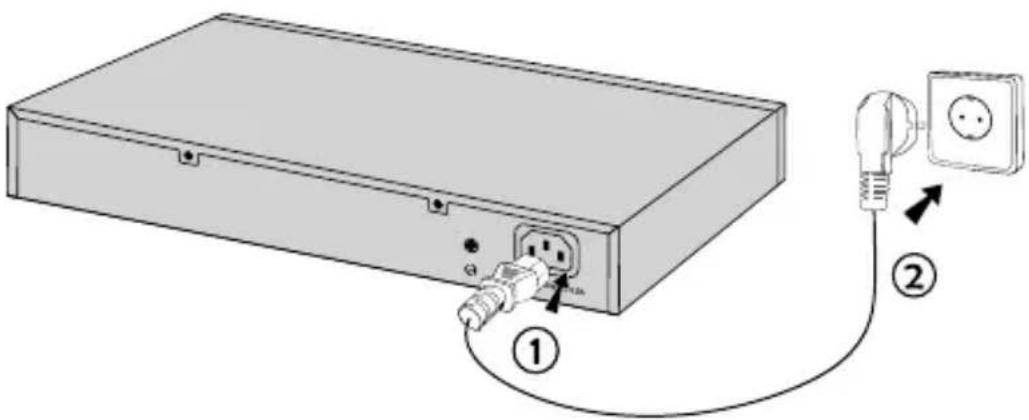

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
