Tuotetyyppi	Verkkokytkin
Malli	TL-SL5428E
Merkki	TP-Link
Mitat (L x P x K)	440 x 180 x 44 mm
Paino	2,5 kg
Teholähde	100-240 V AC, 50/60 Hz, verkkopistoke
Ethernet-portit	24 ports RJ45 10/100/1000 Mbps
SFP-paikat	4 SFP-paikkaa (gigabit)
Konsoliportti	1 RJ45-konsoliportti (CLI-hallintaa varten)
Hallintatyyppi	Älykytkin: Web-käyttöliittymä ja CLI
Oletus-IP-osoite	192.168.0.1
Oletustunnukset	admin / admin
Päätoiminnot	VLAN, QoS, IGMP snooping, linkkien yhdistäminen, kaistanhallinta
Asennus	Pöydälle (kumijalat) tai 19 tuuman räkkiin (mukana asennuskulmat)
Verkkokonfiguraatio	Edellyttää tietokonetta samassa aliverkossa (192.168.0.x)
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä liuottimia.
Turvallisuus	Älä pura, älä altista vedelle. Irrota virtajohto virran katkaisemiseksi.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Ota yhteyttä TP-Linkin tukeen vikatilanteissa.
Takuu	TP-Linkin rajoitettu takuu (kesto vaihtelee maittain)
Standardit	CE, RoHS

Usein kysytyt kysymykset - TLSL5428E TP-LINK

Kuinka kytken kytkimen verkkooni?

Yhdistä Ethernet-kaapeli reitittimestä tai modeemista kytkimen yhteen RJ45-porttiin. Kytke sitten laitteesi (tietokoneet, tulostimet) muihin portteihin. Varmista, että kytkin on päällä.

Kuinka pääsen hallintaliittymään?

Avaa verkkoselain ja kirjoita oletus-IP-osoite http://192.168.0.1. Kirjaudu sisään käyttäjätunnuksella admin ja salasanalla admin.

Mikä on kytkimen oletus-IP-osoite?

Oletus-IP-osoite on 192.168.0.1 aliverkkomaskilla 255.255.255.0.

Kuinka nollaan salasanan?

Jos olet unohtanut salasanan, voit palauttaa kytkimen tehdasasetukset pitämällä Reset-painiketta (edessä) painettuna noin 10 sekunnin ajan. Tunnukset palautuvat muotoon admin/admin.

Voinko asentaa tämän kytkimen räkkiin?

Kyllä, kytkin on suunniteltu 19 tuuman räkkikiinnitykseen. Käytä mukana tulevia asennuskulmia ja sopivia ruuveja (eivät sisälly) kiinnittääksesi sen tukevasti.

Mitä tehdä, jos laite ei käynnisty?

Tarkista virtakaapeli ja pistorasia. Varmista, että johto on kunnolla kytketty kytkimeen. Jos ongelma jatkuu, ota yhteyttä TP-Linkin tukeen.

Kuinka määritän VLANin?

Pääse Web-käyttöliittymään selaimella. Siirry kohtaan VLAN ja luo uusi VLAN antamalla ID ja valitsemalla tarvittavat portit. Vahvista muutokset.

Kuinka päivitän laiteohjelmiston?

Lataa uusin laiteohjelmisto TP-Linkin sivustolta. Hallintaliittymässä mene kohtaan System Tools > Firmware Upgrade, valitse ladattu tiedosto ja napsauta Upgrade. Älä katkaise virtaa päivityksen aikana.

Mitä kaapeleita käyttää liitäntöihin?

RJ45-portteihin käytä Ethernet-kaapeleita, luokka 5e tai 6. SFP-moduuleihin käytä yhteensopivia moduuleja (yleensä 1 Gbps) ja sopivaa valokuitua.

Mikä on tämän tuotteen takuu?

TP-Link tarjoaa rajoitetun takuun tälle kytkimelle. Tarkka kesto vaihtelee ostomaan mukaan. Katso pakkauksesta tai TP-Linkin sivustolta lisätietoja.

KÄYTTÖOHJE TLSL5428E TP-LINK

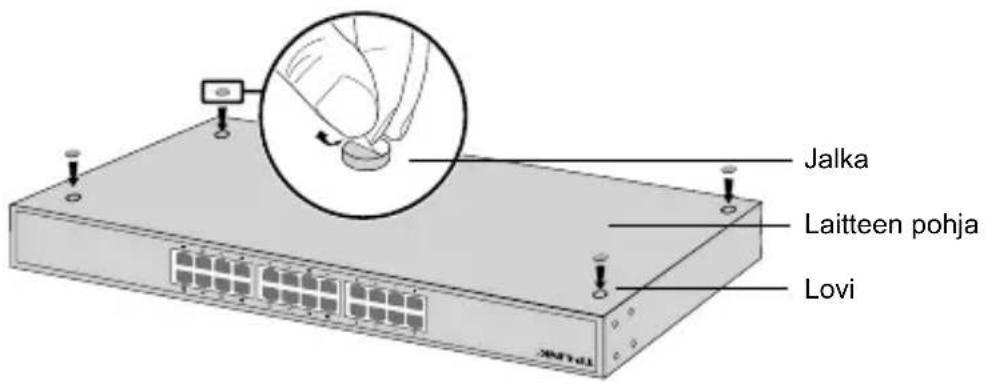

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Jalka Laitteen pohja Lovi

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.

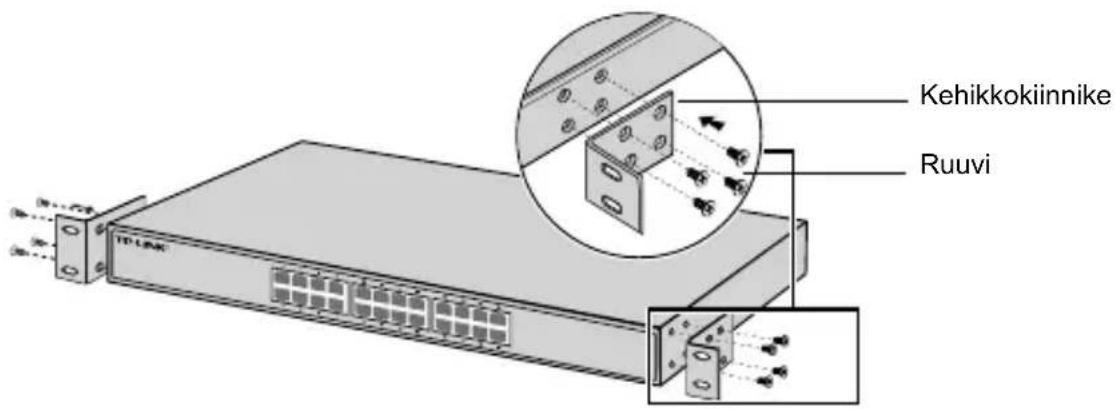

2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

Kehikkokiinnike Ruuvi

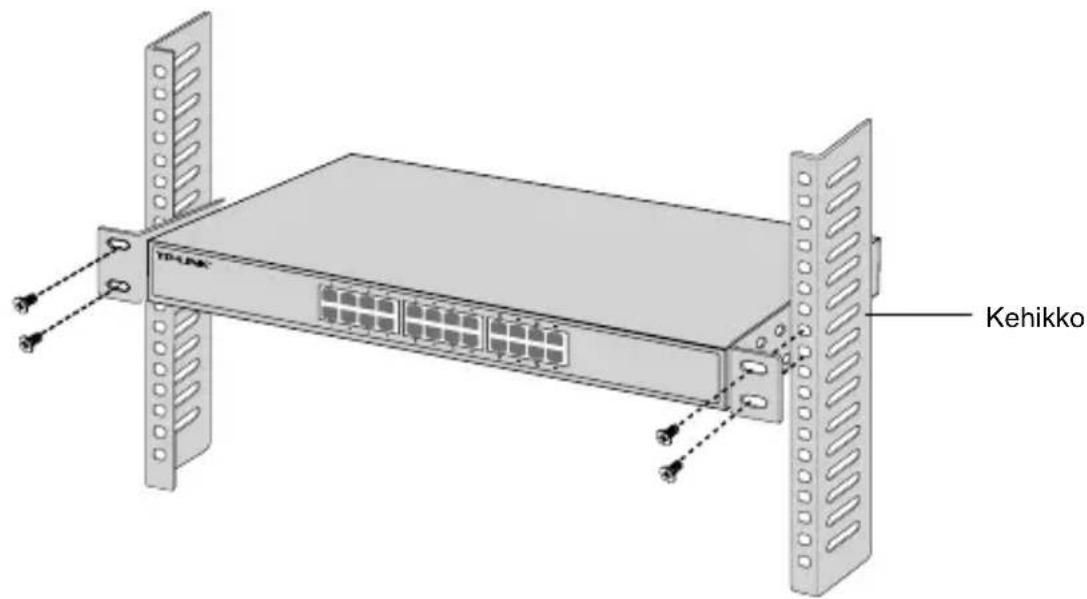

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

TID-LINK Kehikko

Liitäntä

- Ethernet-portti

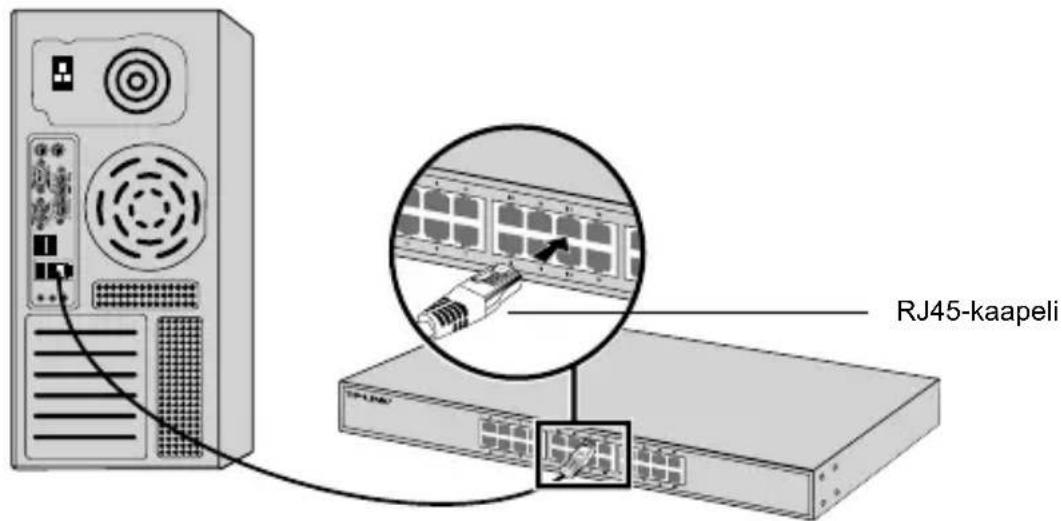

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

RJ45-kaapeli

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

TF-LNK SFP-portti SFP-moduuli

- Konsoliportti

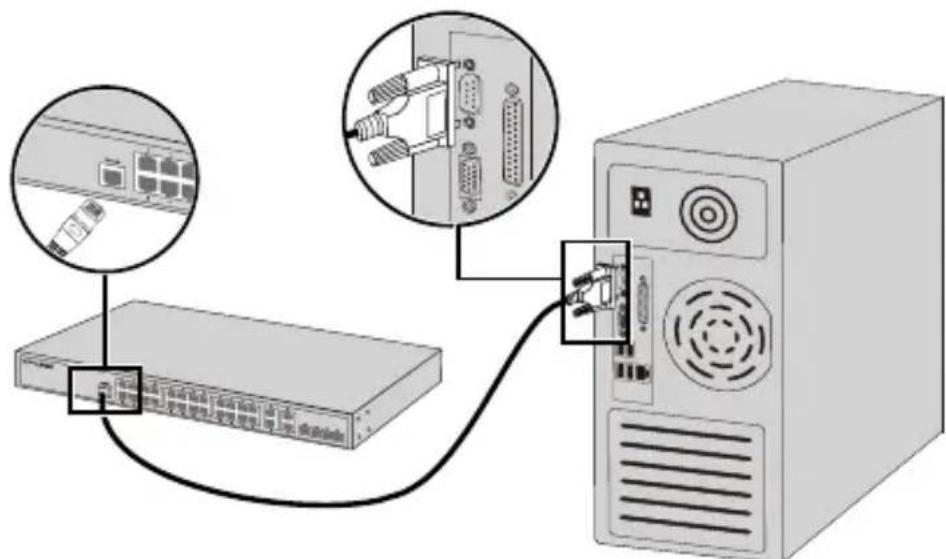

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

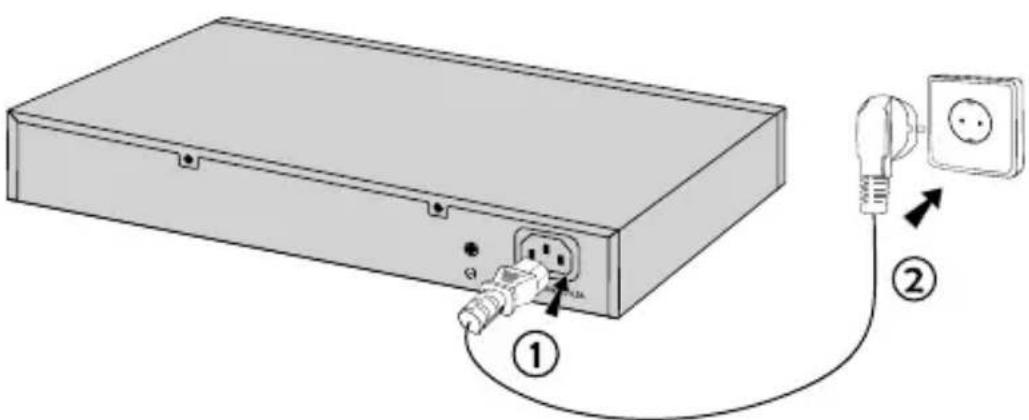

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
