TLSL5428E - Interruptor TP-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede (switch)
Modelo	TL-SL5428E
Marca	TP-Link
Dimensões (L x P x A)	440 x 180 x 44 mm
Peso	2,5 kg
Alimentação	100-240 V CA, 50/60 Hz, tomada de rede
Portas Ethernet	24 portas RJ45 10/100/1000 Mbps
Slots SFP	4 slots SFP (gigabit)
Porta console	1 porta console RJ45 (para gerenciamento CLI)
Tipo de gerenciamento	Smart switch: interface Web e CLI
Endereço IP padrão	192.168.0.1
Credenciais padrão	admin / admin
Funções principais	VLAN, QoS, IGMP snooping, agregação de links, gerenciamento de largura de banda
Instalação	Sobre mesa (pés de borracha) ou em rack 19 polegadas (suportes fornecidos)
Configuração de rede	Requer um computador na mesma sub-rede (192.168.0.x)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar solventes.
Segurança	Não desmontar, não expor à água. Desconectar para desligar.
Peças de reposição e reparabilidade	Não reparável pelo usuário. Contatar o suporte TP-Link para qualquer falha.
Garantia	Garantia limitada TP-Link (duração variável conforme país)
Normas	CE, RoHS

Perguntas frequentes - TLSL5428E TP-LINK

Como conectar o switch à minha rede ?

Conecte um cabo Ethernet do seu roteador ou modem a uma das portas RJ45 do switch. Em seguida, conecte seus dispositivos (computadores, impressoras) às outras portas. Certifique-se de que o switch esteja ligado.

Como acessar a interface de administração ?

Abra um navegador da Web e digite o endereço IP padrão http://192.168.0.1. Faça login com o nome de usuário admin e a senha admin.

Qual é o endereço IP padrão do switch ?

O endereço IP padrão é 192.168.0.1 com uma máscara de sub-rede 255.255.255.0.

Como redefinir a senha ?

Se você esqueceu a senha, pode redefinir o switch para as configurações de fábrica mantendo pressionado o botão Reset (localizado no painel frontal) por aproximadamente 10 segundos. As credenciais voltarão para admin/admin.

Posso montar este switch em rack ?

Sim, o switch é projetado para montagem em rack de 19 polegadas. Use os suportes de montagem fornecidos e parafusos adequados (não incluídos) para fixá-lo firmemente.

O que fazer se o aparelho não ligar ?

Verifique o cabo de alimentação e a tomada elétrica. Certifique-se de que o cabo esteja bem conectado ao switch. Se o problema persistir, contate o suporte TP-Link.

Como configurar uma VLAN ?

Acesse a interface da Web através de um navegador. Vá para a seção VLAN e crie uma nova VLAN atribuindo um ID e selecionando as portas envolvidas. Confirme as alterações.

Como atualizar o firmware ?

Baixe o firmware mais recente do site da TP-Link. Na interface de administração, vá para System Tools > Firmware Upgrade, selecione o arquivo baixado e clique em Upgrade. Não desligue a alimentação durante a atualização.

Quais cabos usar para as conexões ?

Para as portas RJ45, use cabos Ethernet categoria 5e ou 6. Para os módulos SFP, use módulos compatíveis (geralmente 1 Gbps) e fibra óptica adequada.

Qual é a garantia deste produto ?

A TP-Link oferece uma garantia limitada neste switch. A duração exata varia conforme o país de compra. Consulte a embalagem ou o site da TP-Link para obter detalhes.

MANUAL DE UTILIZADOR TLSL5428E TP-LINK

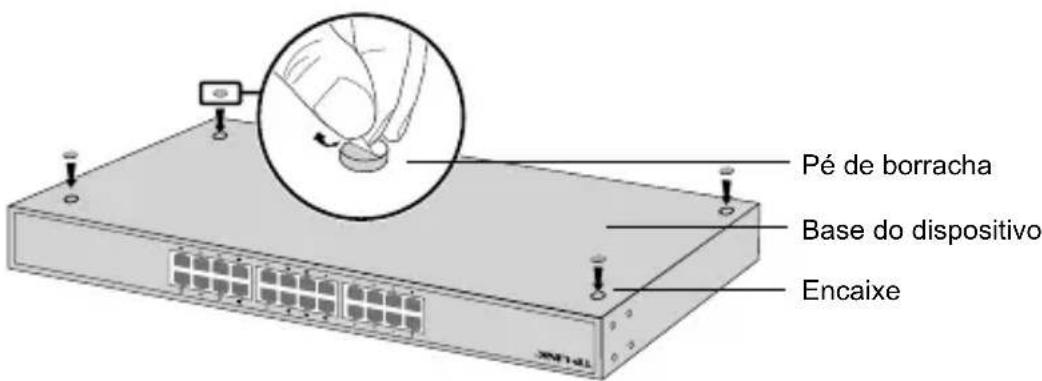

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

Pé de borracha Base do dispositivo Encaixe

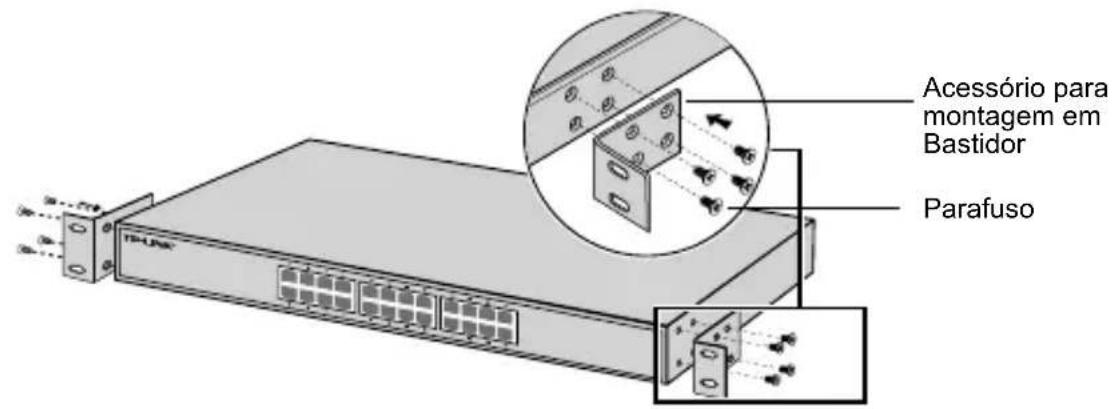

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

Acessório para montagem em Bastidor Parafuso

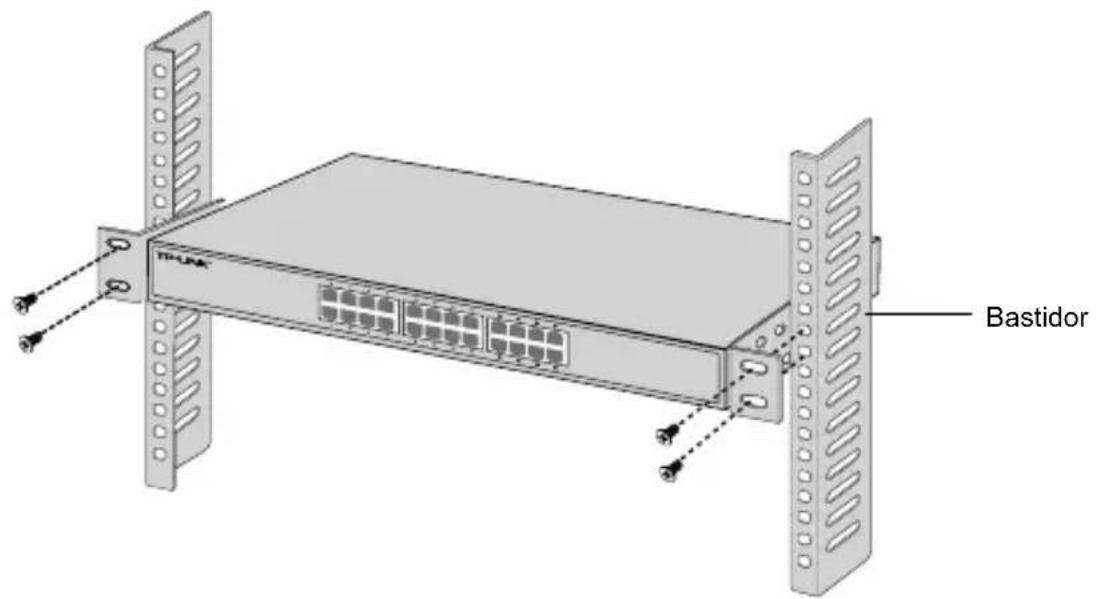

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Bastidor

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

Cabo RJ45

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

TP-Link Porta SFP Módulo SFP

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
