ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AEXM18CR SHARP

Μην τραβάτε ή παραµορφώνετε το καλώδιο τροφοδοσίας. Το τράβηγµα και η κακή χρήσητου καλωδίου τροφοδοσίας µπορεί να προκαλέσουν βλάβη της µονάδας και ηλεκτροπληξία. Προσέξτε ώστε να µην εκθέτετε το σώµα σας απευθείας στον αέρα εξ&δου γιαµεγάλο χρονικ& διάστηµα. Αυτ& µπορεί να επηρεάσει τη φυσική σας κατάσταση. Οταν χρησιµοποιείτε τη συσκευή κλιµατισµού για βρέφη, παιδιά, ηλικιωµένους,κλινήρεις ή ανθρώπους µε ειδικές ανάγκες, βεβαιωθείτε &τι η θερµοκρασία τουδωµατίου είναι η κατάλληλη για τα άτοµα που βρίσκονται στο χώρο. Μην εισάγετε ποτέ αντικείµενα µέσα στη µονάδα. Η εισαγωγή αντικειµένωνµπορεί να προκαλέσει τραυµατισµούς, λ&γω της υψηλής ταχύτητας περιστροφήςτων εσωτερικών ανεµιστήρων. Γειώστε σωστά τη συσκευή κλιµατισµού. Μη συνδέτε το καλώδιο γείωσης σεσωλήνα αερίου, σωλήνα νερού, φωτιστική ράβδο ή καλώδιο γείωσης τηλεφώνου.Ανεπαρκής γείωση µπορεί να προκαλέσει ηλεκτροπληξία. Εάν εµφανισθεί οποιουδήποτε είδους ανωµαλία στη συσκευή κλιµατισµού (π.χ.µυρωδιά καµµένου), σταµατήστε αµέσως τη λειτουργία και θέστε το διακ&πτητου κυκλώµατος ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ. Τηρείτε την τοπική νοµοθεσία και τους κανονισµούς σχετικά µε την καλωδίωσητου καλωδίου τροφοδοσίας. Λανθασµένη σύνδεση του καλωδίου µπορεί ναπροκαλέσει υπερθέρµανση στο καλώδιο τροφοδοσίας, το φις και την πρίζα, µεαποτέλεσµα να υπάρχει κίνδυνος πυρκαγιάς. Σε περίπτωση αντικατάστασης, να χρησιµοποιείτε µ&νο το καλώδιο τροφοδοσίαςπου ορίζει ο κατασκευαστής. Η αντικατάσταση πρέπει να πραγµατοποιείται απ&εξειδικευµένο τεχνικ& ή προσωπικ& συντήρησης. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ/ΑΦΑΙΡΕΣΗ/ΕΠΙΣΚΕΥΗ

• Μην επιχειρήσετε να εγκαταστήσετε/αφαιρέσετε/επιδιορθώσετε µ&νοι σας τη µονάδα. Ο εσφαλµένος χειρισµ&ς µπορεί να προκαλέσει ηλεκτροπληξία, διαρροή νερού, πυρκαγιά κλπ. Συµβουλευθείτε τον αντιπρ&σωπ& σας ή άλλο εξειδικευµένο προσωπικ&συντήρησης σχετικά µε την εγκατάσταση/αφαίρεση/επιδι&ρθωση της µονάδας.Η συσκευή αυτή είναι κατασκευασµένη σύµφωνα µε τις απαιτήσεις των οδηγιών89/336/ΕΟΚ και 73/23/ΕΟΚ &πως τροποποιήθηκαν απ& την 93/68/ΕΟΚ. ΕΛΛΗΝΙΚΑΠΡΟΦΥΛΑΞΕΙΣ ΠΡΟΣΟΧΗ ΚΑΤΑ ΤΗ ΧΡΗΣΗ

Να ανοίγετε περιοδικά ένα παράθυρο ή µία π&ρτα για να αερίζετε το δωµάτιο, ειδικά &ταν χρησιµοποιείτε συσκευές αερίου. Ανεπαρκής αερισµ&ς µπορεί να προκαλέσει έλλειψη οξυγ&νου.

Μη χειρίζεστε τα πλήκτρα µε υγρά χέρια. Υπάρχει κίνδυνος ηλεκτροπληξίας.

Για λ&γους ασφαλείας, θέστε το διακ&πτη παροχής ρεύµατος εκτ&ς λειτουργίας &ταν δεν πρ&κειται να χρησιµοποιήσετε τη µονάδα για µεγάλο χρονικ& διάστηµα.

Ελέγχετε περιοδικά τη βάση στήριξης της εξωτερικής µονάδας για τυχ&ν φθορές και βεβαιώνεστε &τι είναι σωστά στερεωµένη στη θέση της.

Μην τοποθετείτε ο,τιδήποτε επάνω στην εξωτερική µονάδα και µην πατάτε επάνω της. Τα αντικείµενα ή τα άτοµα µπορεί να πέσουν και να προκληθεί τραυµατισµ&ς.

Η µονάδα αυτή είναι σχεδιασµένη για οικιακή χρήση. Μην τη χρησιµοποιείτε για άλλες εφαρµογές &πως σε σπίτια σκύλων ή θερµοκήπια για την ανάπτυξη ζώων

Μην τοποθετείτε δοχείο µε νερ& επάνω στη µονάδα. Εάν διεισδύσει νερ& στη µονάδα, υπάρχει κίνδυνος φθοράς των ηλεκτρικών µονώσεων και πρ&κλησης ηλεκτροπληξίας.

Μη φράσσετε τις εισ&δους και εξ&δους αέρα της µονάδας. Μπορεί να προκληθεί ανεπαρκής απ&δοση ή βλάβες.

Φροντίστε να διακ&ψετε τη λειτουργία και να θέσετε εκτ&ς λειτουργίας το διακ&πτη παροχής ρεύµατος πριν πραγµατοποιήσετε συντήρηση ή καθαρισµ&. Στο εσωτερικ& της µονάδας υπάρχει ένας περιστρεφ&µενος ανεµιστήρας και µπορεί να τραυµατιστείτε.

Μην καταβρέχετε ή ρίχνετε νερ& απευθείας επάνω στη µονάδα. Το νερ& µπορεί να προκαλέσει ηλεκτροπληξία ή βλάβη του εξοπλισµού.

Η συσκευή αυτή δεν πρέπει να χρησιµοποιείται απ& µικρά παιδιά ή ακατάλληλα άτοµα χωρίς επίβλεψη. Tα παιδιά πρέπει να παρακολουθούνται ώστε να είστε σίγουροι &τι δεν παίζουν µε τη συσκευή. ΠΡΟΣΟΧΗ ΚΑΤΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ/ΕΓΚΑΤΑΣΤΑΣΗ

• Βεβαιωθείτε &τι έχετε συνδέσει τη συσκευή κλιµατισµού σε ρεύµα µε την ονοµαστική τάση και συχν&τητα. Εάν η τάση ή η συχν&τητα του ρεύµατος δεν είναι σωστές, θα προκληθεί βλάβη στον εξοπλισµ& και πιθανώς πυρκαγιά.

• Μην εγκαταστήσετε τη µονάδα σε σηµείο &που υπάρχει κίνδυνος διαρροής εύφλεκτων υγρών. Μπορεί να προκληθεί πυρκαγιά. Εγκαταστήστε τη µονάδα σε σηµείο µε τη λιγ&τερη δυνατή σκ&νη, ατµούς και υγρασία στον αέρα.

• Τοποθετήστε το σωλήνα αποστράγγισης έτσι ώστε να εξασφαλίζεται οµαλή αποστράγγιση. Εάν η αποστράγγιση είναι ανεπαρκής, µπορεί να δηµιουργηθεί υγρασία στο δωµάτιο, στα έπιπλα κλπ.

• Βεβαιωθείτε &τι έχει τοποθετηθεί ένας αντιηλεκτροπληξιακ&ς διακ&πτης ή ένας διακ&πτης κυκλώµατος, ανάλογα µε τη θέση της εγκατάστασης, ώστε να αποφύγετε την ηλεκτροπληξία. EΛ-2ΕΛΛΗΝΙΚΑ ΕΣΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ ανώτατο *ριο32°C Ξ.ß. 43°C Ξ.ß.23°C Υ.ß. -κατώτατο *ριο21°C Ξ.ß. 21°C Ξ.ß.15°C Υ.ß. -ΘΕΡΜΑΝΣΗανώτατο *ριο27°C Ξ.ß. 24°C Ξ.ß. - 18°C Υ.ß.κατώτατο *ριο20°C Ξ.ß. -7°C Ξ.ß. - -8°C Υ.ß. ΠΡΟΣΘΕΤΕΣ ΣΗΜΕΙΩΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΧΕΙΡΙΣΜΟ ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΛΕΙΤΟΥΡΓΙΑΣ
• Η ενσωµατωµένη συσκευήπροστασίας µπορεί νααποτρέψει τη λειτουργίατης συσκευής έξω απ&αυτή την περιοχή.• Στην έξοδο του αέρα µπο-ρεί να σχηµατισθεί συµπύ-κνωµα εάν η µονάδα λει-τουργεί συνεχώς σε τρ&πολειτουργίας ΨΥΞΗΣ ήΑΦΥΓΡΑΝΣΗΣ &ταν ηυγρασία είναι µεγαλύτερηαπ& 80%.Ξ.β. = Ξηρ&ς βολβ&ς Υ.β. = Υγρ&ς βολβ&ς ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΘΕΡΜΑΝΣΗΣ Κατά τη λειτουργία ΘΕΡΜΑΝΣΗΣ, ο ανεµιστήρας της εσωτερικής µονάδας µπορεί να µην εκκινήσει για δύο έως πέντε λεπτά ύστερα απ& την εκκίνηση της µονάδας, προκειµένου να αποφευχθεί η εξαγωγή κρύου αέρα απ& τη µονάδα. ΛΕΙΤΟΥΡΓΙΑ ΑΠΟΨΥΞΗΣ
• Οταν σχηµατιστεί πάγος στον εναλλάκτη θερµ&τητας της εξωτερικής µονάδας κατά τη διάρκεια τηςλειτουργίας ΘΕΡΜΑΝΣΗΣ, ενεργοποιείται αυτ&µατα το σύστηµα απ&ψυξης ώστε να λιώσει ο πάγος. Η απ&ψυξη διαρκεί περίπου 5-10 λεπτά. Στο διάστηµα αυτ&, παύουν να λειτουργούν ο εσωτερικ&ς και ο εξωτερικ&ς ανεµιστήρας.• Μ&λις ολοκληρωθεί η απ&ψυξη, η µονάδα επανέρχεται αυτ&µατα στη λειτουργία ΘΕΡΜΑΝΣΗΣ. ΑΠΟ∆ΟΣΗ ΘΕΡΜΑΝΣΗΣ

• Η µονάδα λειτουργεί µε την αρχή της αντλίας θερµ&τητας, η οποία απορροφά θερµ&τητα απ& τον εξωτερικ& αέρα και την απελευθερώνει µέσα στο δωµάτιο. Συνεπώς η θερµοκρασία του εξωτερικούαέρα επηρεάζει σηµαντικά την απ&δοση της θέρµανσης.• Εάν η απ&δοση της θέρµανσης µειώνεται λ&γω χαµηλής εξωτερικής θερµοκρασίας, χρησιµοποιήστεένα πρ&σθετο θερµαντικ& σώµα.
• Για την προθέρµανση και τη θέρµανση ολ&κληρου του δωµατίου απαιτείται κάποιος χρ&νος, λ&γω του συστήµατος εξαναγκασµένης κυκλοφορίας αέρα. ΣΕ ΠΕΡΙΠΤΩΣΗ ∆ΙΑΚΟΠΗΣ ΡΕΥΜΑΤΟΣ Αυτή η συσκευή κλιµατισµού διαθέτει λειτουργία µνήµης για να αποθηκεύει τις ρυθµίσεις ακ&µη και εάν συµβεί διακοπή ρεύµατος.Μ&λις αποκατασταθεί η ηλεκτρική τροφοδοσία, η µονάδα θα ξεκινήσει αυτ&µατα µε τις ίδιες ρυθµίσεις οι οποίεςήταν ενεργοποιηµένες πριν απ& τη διακοπή, εκτ&ς απ& τις ρυθµίσεις του χρονοδιακ&πτη. Εάν οι χρονοδιακ&πτες είχαν ρυθµισθεί πριν απ& µία διακοπή ρεύµατος, θα πρέπει να επαναρυθµιστούν ύστερα απ& την αποκατάσταση της ηλεκτρικής τροφοδοσίας. EΛ-3 ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ Παρακάτω ακολουθούν ορισµένοι απλοί τρ*ποι για εξοικον*µηση ενέργειας *ταν χρησιµοποιείτε τη συσκευή κλιµατισµού. ΡΥΘΜΙΣΤΕ ΤΗ ΣΩΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ

• Αν ρυθµίσετε το θερµοστάτη 1°C υψηλ&τερα απ& την επιθυµητή θερµοκρασία στη λειτουργία ΨΥΞΗΣ και 2°C χαµηλ&τερα στη λειτουργία ΘΕΡΜΑΝΣΗΣ, µειώνετε την κατανάλωση ενέργειας κατά10% περίπου.
• Εάν ρυθµίσετε τη θερµοκρασία χαµηλ&τερα απ& την απαραίτητη κατά τη διάρκεια της λειτουργίας ψύξης, η κατανάλωση ενέργειας θα αυξηθεί. ΠΡΟΦΥΛΑΞΤΕ ΤΗ ΣΥΣΚΕΥΗ ΑΠΟ ΤΗΝ ΑΜΕΣΗ ΗΛΙΑΚΗ ΑΚΤΙΝΟΒΟΛΙΑ ΚΑΙ ΤΑ ΡΕΥΜΑΤΑ ΑΕΡΑ

• Η προφύλαξη της συσκευής απ& την άµεση ηλιακή ακτινοβολία κατά τη διάρκεια της λειτουργίας ψύξης θα µειώσει την κατανάλωση ενέργειας.• Κλείστε τα παράθυρα και τις π&ρτες &ταν είναι ενεργές οι λειτουργίες ψύξης και θέρµανσης. ΡΥΘΜΙΣΤΕ ΤΗ ΣΩΣΤΗ ΚΑΤΕΥΘΥΝΣΗ ΤΗΣ ΡΟΗΣ ΑΕΡΑ ΩΣΤΕ ΝΑ ΕΠΙΤΥΧΕΤΕ ΤΗ ΒΕΛΤΙΣΤΗ ΚΥΚΛΟΦΟΡΙΑ ΤΟΥ ΑΕΡΑ ∆ΙΑΤΗΡΗΣΤΕ ΚΑΘΑΡΟ ΤΟ ΦΙΛΤΡΟ ΩΣΤΕ ΝΑ ΕΞΑΣΦΑΛΙΣΕΤΕ ΑΠΟ∆ΟΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΕΚΜΕΤΑΛΛΕΥΘΕΙΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΑΠΟΣΥΝ∆ΕΣΤΕ ΤΟ ΚΑΛΩ∆ΙΟ ΤΡΟΦΟ∆ΟΣΙΑΣ ΟΤΑΝ Η ΜΟΝΑ∆Α ∆ΕΝ ΠΡΟΚΕΙΤΑΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ ΓΙΑ ΜΕΓΑΛΟ ΧΡΟΝΙΚΟ ∆ΙΑΣΤΗΜΑ
• Η εσωτερική µονάδα καταναλώνει ένα µικρ& ποσ& ενέργειας ακ&µη και &ταν δεν λειτουργεί.ΟΝΟΜΑΣΙΕΣ ΕΞΑΡΤΗΜΑΤΩΝ 1 ΦΙΛΤΡΟ ΣΥΛΛΟΓΗΣ ΣΚΟΝΗΣ (δεν πλένεται) 2 ΦΙΛΤΡΟ ΑΦΑΙΡΕΣΗΣ ΟΣΜΩΝ (πλένεται) 3 Είσοδος (Αέρα) 4 Ανοιγ*µενο Πλαίσιο 5 Φίλτρα Αέρα 6 Βοηθητικ* πλήκτρο (AUX.) 7 Παράθυρο ∆ΕΚΤΗ 8 Πίνακας ενδείξεων λειτουργίας 9 Γρίλιες κάθετης ρύθµισης 0 Γρίλιες οριζ*ντιας ρύθµισης q Εξοδος (Αέρα) w Τηλεχειριστήριο e Λυχνία ΕΞΩΤΕΡΙΚΗΣ θερµοκρασίας (πράσινη ) r ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ t Λυχνία θερµοκρασίας ∆ΩΜΑΤΙΟΥ (πράσινη ) y ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ u Λυχνία PLASMACLUSTER (µπλε, πράσινη) i Λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ (πορτοκαλί ) o Λυχνία ΛΕΙΤΟΥΡΓΙΑΣ

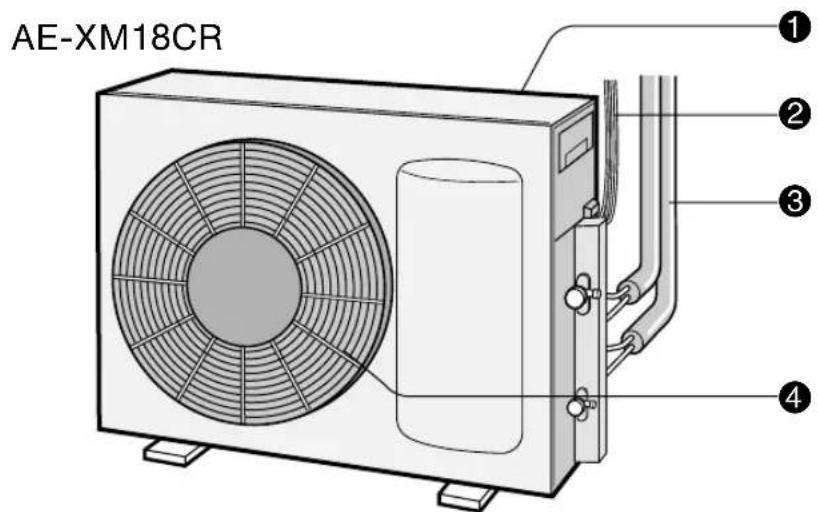

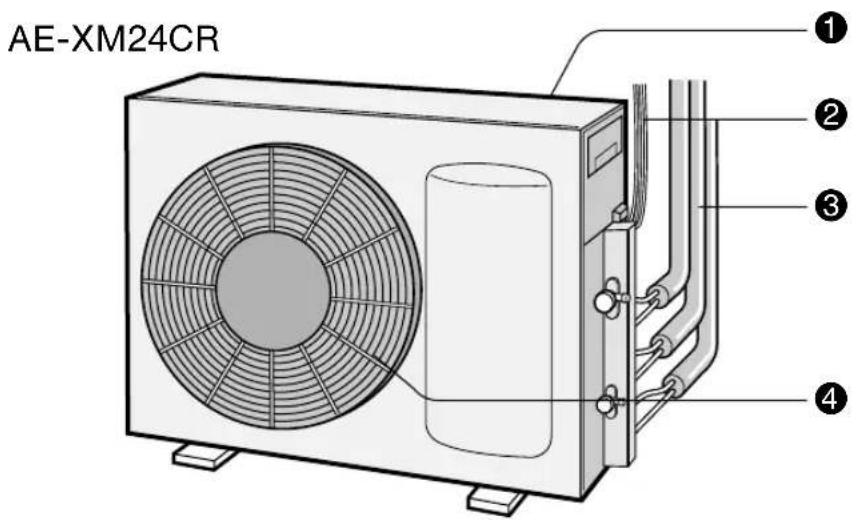

ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ∆Α ΣΗΜΕΙΩΣΗ: Οι πραγµατικές µονάδες µπορεί να διαφέρουν ελαφρά απ& αυτές που εµφανίζονται παραπάνω.

! Είσοδος (Αέρα) @ Καλώδιο αλληλοσύνδεσης # Σωλήνας ψυκτικού $ Εξοδος (Αέρα) EΛ-4 ECO POWER

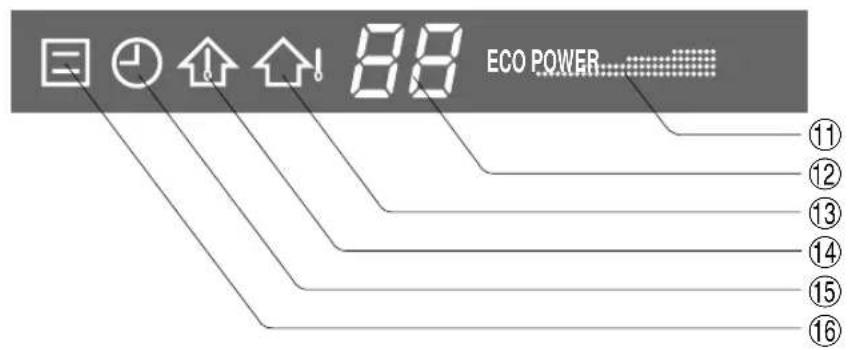

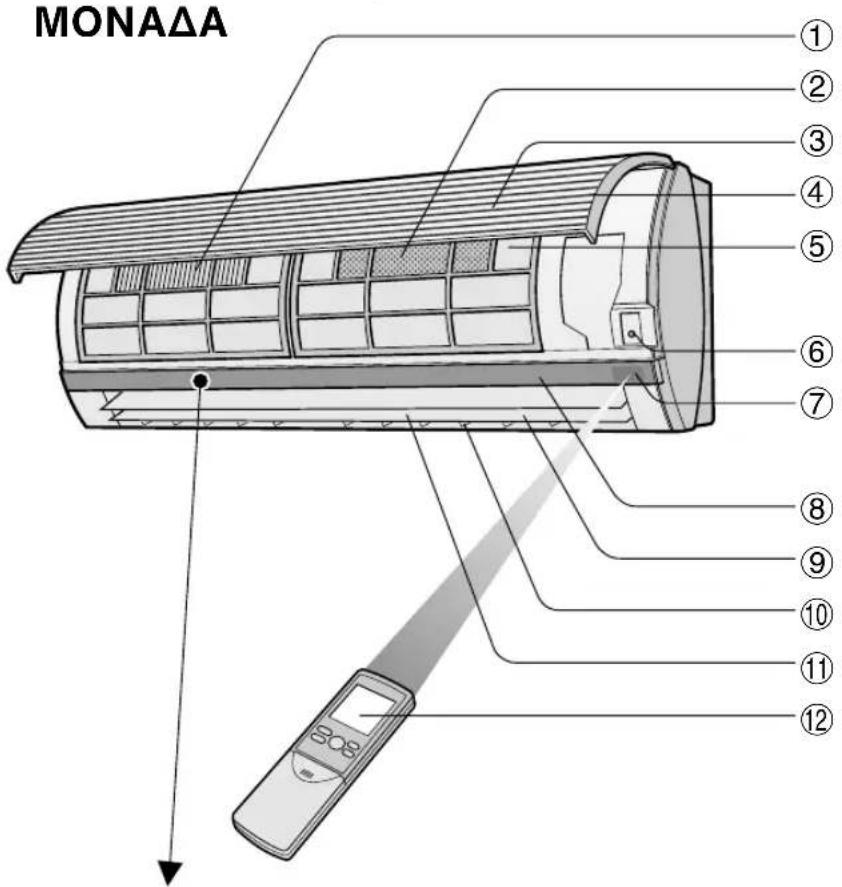

(Στα µοντέλα AY-XPM7CR, AY-XPM9CR, AY-XPM12CR) AE-XM18CRΕΛΛΗΝΙΚΑ EΛ-5 1 Είσοδος (Αέρα) 2 Ανοιγ*µενο Πλαίσιο 3 Φίλτρα Αέρα 4 Βοηθητικ* πλήκτρο (AUX.) 5 Παράθυρο ∆ΕΚΤΗ 6 Πίνακας ενδείξεων λειτουργίας 7 Γρίλιες κάθετης ρύθµισης 8 Γρίλιες οριζ*ντιας ρύθµισης 9 Εξοδος (Αέρα) 0 Τηλεχειριστήριο q ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ w ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ e Λυχνία ΕΞΩΤΕΡΙΚΗΣ θερµοκρασίας (πράσινη ) r Λυχνία θερµοκρασίας ∆ΩΜΑΤΙΟΥ (πράσινη ) t Λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ (πορτοκαλί ) y Λυχνία ΛΕΙΤΟΥΡΓΙΑΣ

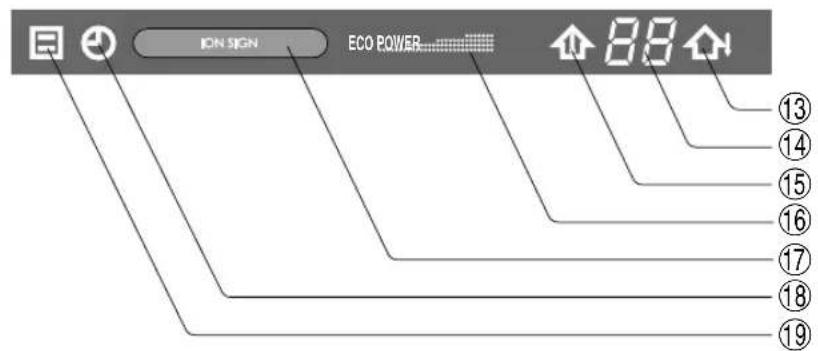

ECO POWER ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ∆Α ! Είσοδος (Αέρα) @ Καλώδιο αλληλοσύνδεσης # Σωλήνας ψυκτικού $ Εξοδος (Αέρα)

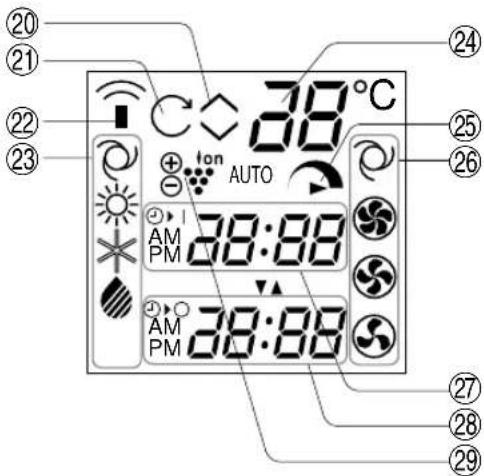

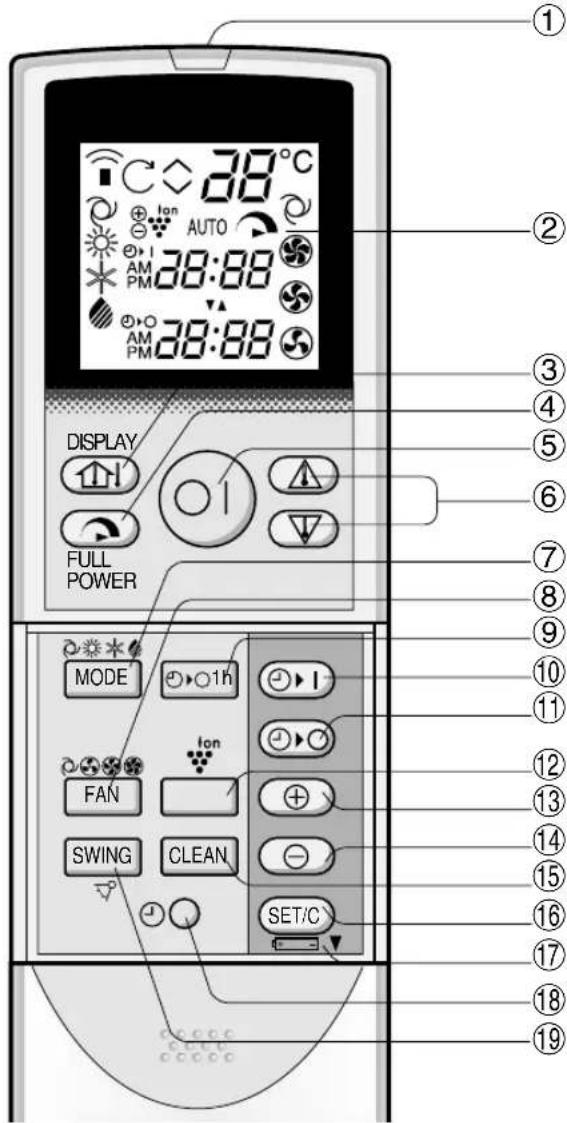

ΟΘΟΝΗ ΕΝ∆ΕΙΞΕΩΝ (Οθ*νη Υγρών Κρυστάλλων) 3 Πλήκτρο ΟΘΟΝΗΣ ΕΝ∆ΕΙΞΕΩΝ (DISPLAY) 4 Πλήκτρο ΛΕΙΤΟΥΡΓΙΑΣ ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ (FULL POWER) 5 Πλήκτρο ΕΝΑΡΞΗΣ/ΠΑΥΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ 6 Πλήκτρο ΘΕΡΜΟΣΤΑΤΗ 7 Πλήκτρο ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ (MODE) 8 Πλήκτρο ΑΝΕΜΙΣΤΗΡΑ (FAN) 9 Πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ

Πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ (για ρύθµιση του χρονοδιακ*πτη)

Πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ (για ρύθµιση του χρονοδιακ*πτη) w Πλήκτρο PLASMACLUSTER (µ&νο στα µοντέλα AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR) e Πλήκτρο ΠΡΟΩΘΗΣΗΣ ΧΡΟΝΟΥ r Πλήκτρο ΑΝΤΙΣΤΡΟΦΗΣ ΧΡΟΝΟΥ t Πλήκτρο ΑΥΤΟ-ΚΑΘΑΡΙΣΜΟΥ (CLEAN) (µ&νο στα µοντέλα AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR) y Πλήκτρο ΡΥΘΜΙΣΗΣ/ΑΚΥΡΩΣΗΣ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ (SET/C) u ∆είχνει *τι το ∆ΙΑΜΕΡΙΣΜΑ ΤΗΣ ΜΠΑΤΑΡΙΑΣ βρίσκεται κάτω απ* αυτή την ένδειξη i Πλήκτρο ΡΟΛΟΓΙΟΥ o Πλήκτρο ΚΙΝΗΣΗΣ ΠΕΡΣΙ∆ΑΣ (SWING)

ΕΝ∆ΕΙΞΗ/ΡΟΛΟΪ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ∆είχνει την προρυθµισµένη ώρα ενερ- γοποίησης ή την πραγµατική ώρα.

ΕΝ∆ΕΙΞΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ∆είχνει την προρυθµισµένη ώρα του χρονο- διακ&πτη απενεργοποίησης ή το χρονοδια-κ&πτη απενεργοποίησης µίας ώρας. l ΣΥΜΒΟΛΟ PLASMACLUSTER (µ&νο στα µοντέλα AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR) EΛ-6 p ΡΥΘΜΙΣΗ ΘΕΡΜΟΣΤΑΤΗ ΓΙΑ ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ ΑΦΥΓΡΑΝΣΗΣ a ΣΥΜΒΟΛΟ ΑΥΤΟ-ΚΑΘΑΡΙΣΜΟΥ (µ&νο στα µοντέλα AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR) s ΣΥΜΒΟΛΟ ΕΚΠΟΜΠΗΣ d ΣΥΜΒΟΛΑ ΤΡΟΠΩΝ ΛΕΙΤΟΥΡΓΙΑΣ : ΑΥΤΟΜΑΤΗ : ΑΦΥΓΡΑΝΣΗ : ΘΕΡΜΑΝΣΗ : ΨΥΞΗ f ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ g ΣΥΜΒΟΛΟ ΛΕΙΤΟΥΡΓΙΑΣ ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ h ΣΥΜΒΟΛΑ ΤΑΧΥΤΗΤΑΣ ΑΝΕΜΙΣΤΗΡΑ : ΑΥΤΟΜΑΤΗ : ΧΑΜΗΛΗ : ΥΨΗΛΗ : ΑΠΑΛΗ ΟΘΟΝΗ ΥΓΡΩΝ ΚΡΥΣΤΑΛΩΝ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΟΝΟΜΑΣΙΕΣ ΕΞΑΡΤΗΜΑΤΩΝ

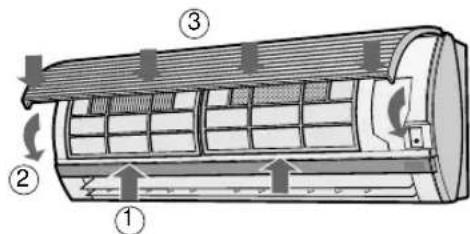

AUTOΕΛΛΗΝΙΚΑ ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΦΙΛΤΡΩΝ ΣΥΛΛΟΓΗΣ ΣΚΟΝΗΣ ΚΑΙ ΑΦΑΙΡΕΣΗΣ ΟΣΜΩΝ Τα φίλτρα συλλογής σκ*νης και αφαίρσης των οσµών διατίθενται ως παρελκ*µενα αυτής της µονάδας. Κατά τη λειτουργία της συσκευής κλιµατισµού, τα φίλτρα αφαιρούν τη σκ*νη και τον καπν* των τσιγάρων απ* τον αέρα και διαθέτουν καθαρ* αέρα.

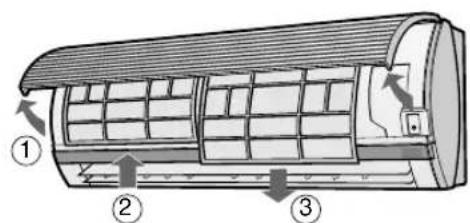

Αφαιρέστε τα φίλτρα αέρα. 1 Ανοίξτε το ανοιγ&µενο πλαίσιο. 2 Σπρώξτε ελαφρά τα φίλτρα αέρα προς τα πάνω για να τα απασφαλίσετε. 3 Τραβήξτε τα φίλτρα αέρα προς τα κάτω για να τα αφαιρέστε.

Τοποθετήστε το φίλτρο συλλογής σκ&νης και το φίλτρο αφαίρεσης οσµών κάτω απ& τις τάπες του φίλτρου αέρα.

Τοποθετήστε πάλι τα φίλτρα αέρα. 1 Τοποθετήστε πάλι τα φίλτρα αέρα στην αρχική τους θέση. 2 Κλείστε το ανοιγ&µενο πλαίσιο. 3 Σπρώξτε το σηµάδι µε το βέλος του πλαισίου ώστε να ασφαλίσει στη

• Τα φίλτρα έχουν συσκευασθεί σε µια στεγανή πλαστική σακούλα για να διατηρηθεί η ικαν&τητά τους να συγκρατούν τη σκ&νη. Μην ανοίξετε τη σακούλα εκτ&ς αν πρ&κειται να χρησιµοποιήσετε τα φίλτρα. (∆ιαφορετικά ενδέχεται να µειωθεί η διάρκεια ζωής των φίλτρων.)

• Φροντίστε ώστε τα φίλτρα να µην εκτίθενται στην απευθείας ηλιακή ακτινοβολία. (∆ιαφορετικά ενδέχεται να φθαρούν.) ΦΙΛΤΡΟ ΣΥΛΛΟΓΗΣ ΣΚΟΝΗΣ (γκρι)Τοποθετήσετε τη µαύρη πλευράέτσι ώστε να “βλέπει” προς τα πάνω.Τάπα φίλτρουΦΙΛΤΡΟ ΑΦΑΙΡΕΣΗΣ ΟΣΜΩΝ (πράσινο)Τάπα φίλτρου EΛ-7 (µ*νο στα µοντέλα AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

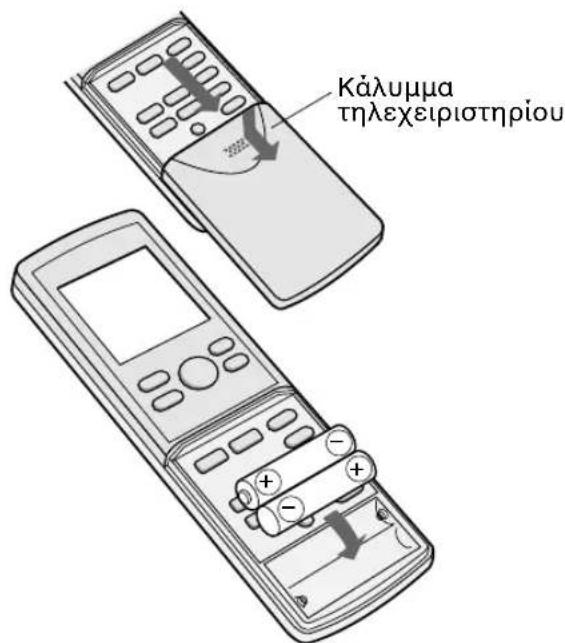

Αφαιρέστε το κάλυµµα τουτηλεχειριστηρίου. Εισάγετε τις µπαταρίες στοδιαµέρισµα φροντίζοντας ώστε οι πολικ&τητες ± και — να είναι σωστά ευθυγραµµισµένες.• Μ&λις τοποθετηθούν σωστάοι µπαταρίες, στην οθ&νηεµφανίζεται η ένδειξη “AM6:00”. Επανατοποθετήστε το κάλυµµα. ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ EΛ-8 ΣΗΜΕΙΩΣΕΙΣ:

• Οι µπαταρίες έχουν διάρκεια ζωής ένα περίπου έτος µε κανονική χρήση.
• Οταν αντικαθιστάτε τις µπαταρίες, να αλλάζετε πάντοτε και τις δύο µπαταρίες και να φροντίζετε να είναι του ίδιου τύπου.• Εάν το τηλεχειριστήριο δεν λειτουργεί κανονικά έπειτα απ& τηναντικατάσταση των µπαταριών, βγάλτε τις µπαταρίες και επανατοποθετήστετις ύστερα απ& 30 δευτερ&λεπτα.• Εάν δεν πρ&κειται να χρησιµοποιήσετε τη µονάδα για ένα µεγάλο χρονικ&διάστηµα, αφαιρέστε τις µπαταρίες απ& το τηλεχειριστήριο. Στρέψτε το τηλεχειριστήριο προς το δέκτη σήµατος της µονάδας και πιέστε το πλήκτρο που επιθυ- µείτε. Η µονάδα εκπέµπει ένα µπιπ µ*λις λάβει το σήµα.

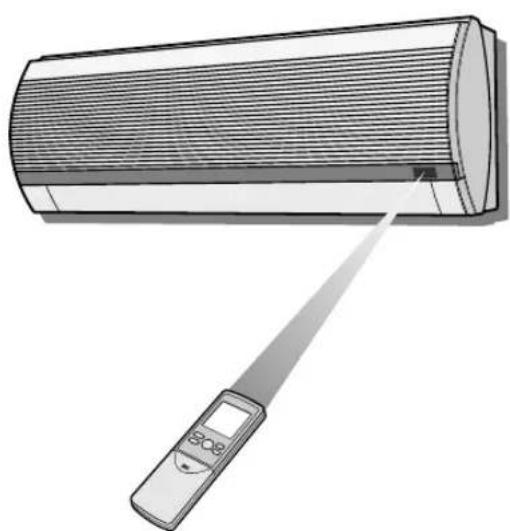

• Βεβαιωθείτε &τι δεν υπάρχουνκουρτίνες ή άλλα αντικείµεναανάµεσα στο τηλεχειριστήριο και τηµονάδα.• Το τηλεχειριστήριο µπορεί να µετα-δώσει σήµατα σε απ&σταση µέχρι 7µέτρα. ΕΙΣΑΓΩΓΗ ΜΠΑΤΑΡΙΩΝ Χρησιµοποιήστε δύο µπαταρίες µεγέθους ΑΑΑ (R03). ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Κάλυµµατηλεχειριστηρίου

• Προφυλάξτε το παράθυρο λήψης σήµατος απ& την ισχυρή άµεση ηλιακή ακτινοβολία, γιατί αυτ& µπορεί να επηρεάσει δυσµενώς τη λειτουργία του. Εάν το παράθυρο λήψης σήµατος είναι εκτεθειµένο σε άµεση ηλιακή ακτινοβολία, κλείστε την κουρτίνα ώστε να εµποδίσετε το φως.

• Η χρήση λάµπας φθορίου µε γρήγορη εκκίνηση στο ίδιο δωµάτιο, µπορεί να δηµιουργήσει παρεµβολές στην εκποµπή του σήµατος.

• Η µονάδα µπορεί να επηρεαστεί απ& σήµατα που εκπέµπονται απ& τηλεχειριστήρια τηλε&ρασης, βίντεο ή άλλων συσκευών που βρίσκονται στο ίδιο δωµάτιο.

• Μην αφήνετε το τηλεχειριστήριο εκτεθειµένο σε άµεση ηλιακή ακτινοβολία ή κοντά σε θερµαντικ& σώµα. Επίσης, προστατέψτε τη µονάδα και το τηλεχειριστήριο απ& υγρασία και χτυπήµατα που µπορούν να καταστρέψουν το χρώµα ή να τους προκαλέσουν βλάβες. ΡΥΘΜΙΣΤΕ ΤΗΝ ΤΡΕΧΟΥΣΑ ΩΡΑ ΣΤΟ ΡΟΛΟΪ Υπάρχουν δύο τρ&ποι λειτουργίας του ρολογιού: η 12-ωρη και η 24-ωρη λειτουργία.

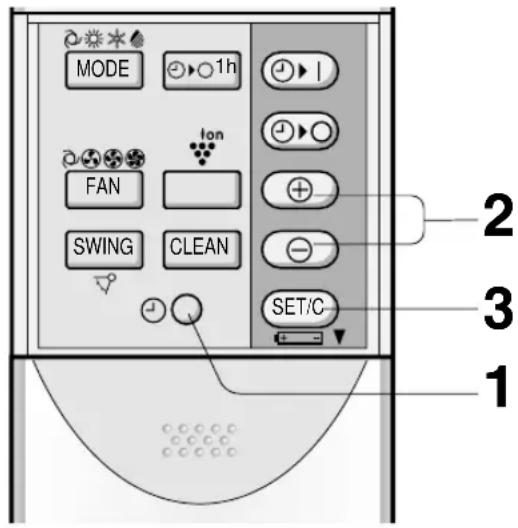

Για να ρυθµίσετε την 12-ωρη λειτουργία, πιέστε µία φορά το πλήκτρο του ΡΟΛΟΓΙΟΥ στο πρώτο βήµα. Για να ρυθµίσετε την 24-ωρη λειτουργία, πιέστε δύο φορές το πλήκτρο του ΡΟΛΟΓΙΟΥ στο πρώτο βήµα.

Πιέστε το πλήκτρο ΠΡΟΩΘΗΣΗΣ ή ΑΝΤΙΣΤΡΟΦΗΣ ΧΡΟΝΟΥ για να ρυθµίσετε την τρέχουσα ώρα.

• Κρατήστε πατηµένο το πλήκτρο για να προωθήσετε ή να αντιστρέψετε γρήγορα την ώρα.

Πιέστε το πλήκτρο SET/C.

• Το σύµβολο (:) αναβοσβήνει για να δείξει &τι το ρολ&ι λειτουργεί.

• Η τρέχουσα ώρα δεν µπορεί να ρυθµισθεί &ταν λειτουργεί ο χρονοδιακ&πτης.

Παράδειγµα: 5 η ώρα το απ&γευµα Ρολ&ι Ενδειξη 12-ωρη λειτουργία PM 5:00 24-ωρη λειτουργία 17:00 SWINGCLEAN FAN MODE SET/C Τα µπουτ&ν PLASMACLUSTER καιCLEAN υπάρχουν µ&νο στα µοντέλαAY-XPM7CR/AY-XPM9CR/AY-XPM12CR.AM DISPLAY FULL POWERSWINGCLEAN FAN MODE SET/C

Πιέστε το πλήκτρο ΘΕΡΜΟΣΤΑΤΗ για να εισαγάγετε την επιθυµητή θερµοκρασία.

• Στην ΑΥΤΟΜΑΤΗ λειτουργία και τη λειτουργία ΑΦΥΓΡΑΝ- ΣΗΣ, η θερµοκρασία µπορεί να µετα- βληθεί µε βήµα 1°C, µεταξύ των τιµών που απέχουν 2°C απ& τη θερµοκρασία που ορίζεται αυτ&µατα απ& τη συσκευή.

• Στις λειτουργίες ΨΥΞΗΣ και ΘΕΡΜΑΝ- ΣΗΣ, η θερµοκρασία µπορεί να οριστεί µεταξύ 18 και 32°C.

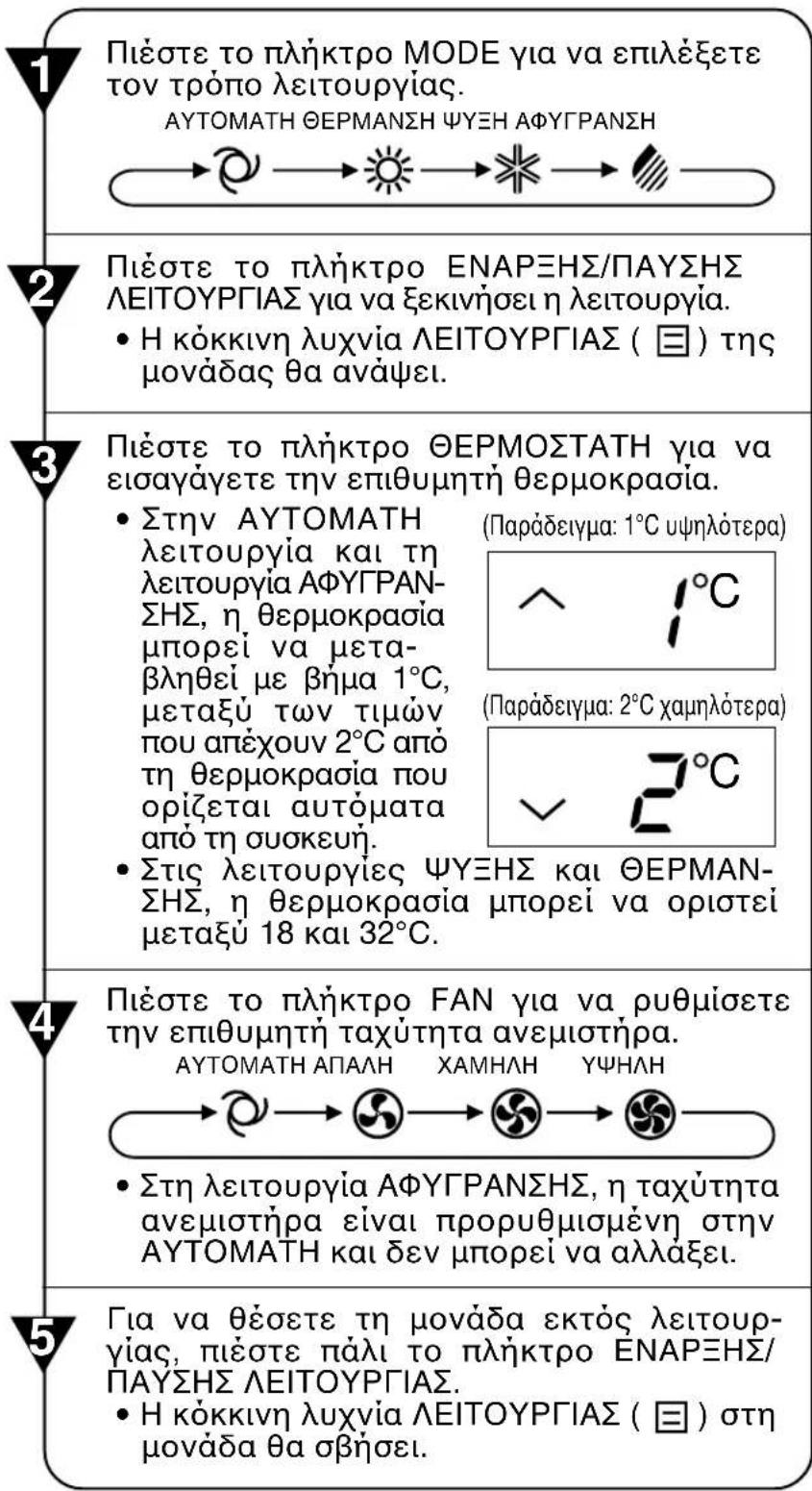

EΛ-10 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

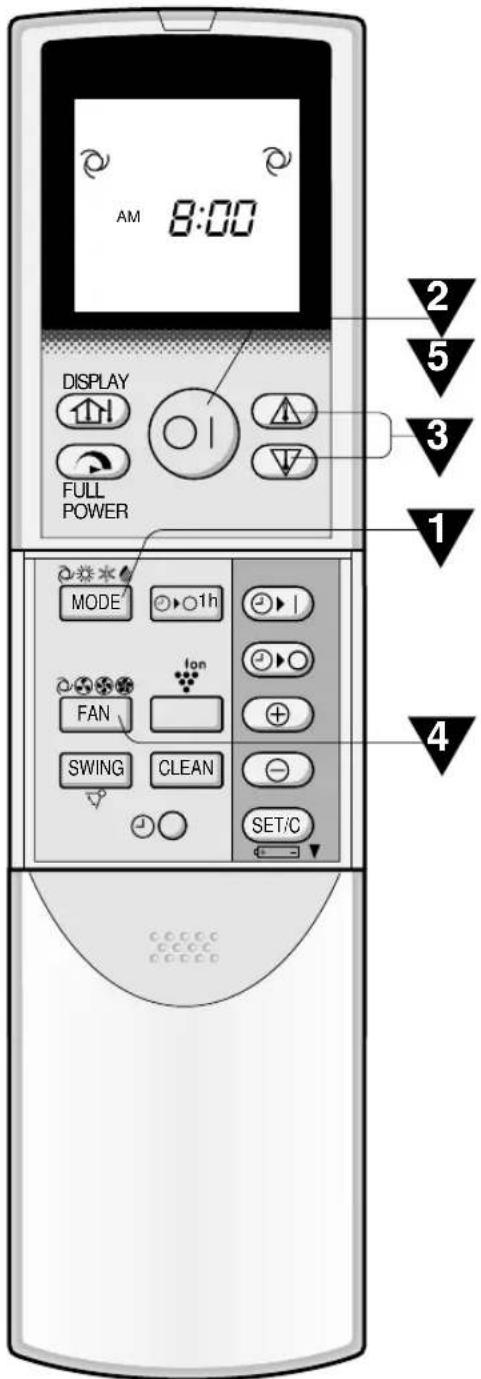

Πιέστε το πλήκτρο ΕΝΑΡΞΗΣ/ΠΑΥΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ για να ξεκινήσει η λειτουργία.

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ (

Πιέστε το πλήκτρο MODE για να επιλέξετε τον τρ&πο λειτουργίας. ΑΥΤΟΜΑΤΗ ΘΕΡΜΑΝΣΗ ΨΥΞΗ ΑΦΥΓΡΑΝΣΗ

• Στη λειτουργία ΑΦΥΓΡΑΝΣΗΣ, η ταχύτητα ανεµιστήρα είναι προρυθµισµένη στην ΑΥΤΟΜΑΤΗ και δεν µπορεί να αλλάξει. Για να θέσετε τη µονάδα εκτ&ς λειτουρ- γίας, πιέστε πάλι το πλήκτρο ΕΝΑΡΞΗΣ/ ΠΑΥΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ.

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ (

µονάδα θα σβήσει. Πιέστε το πλήκτρο FAN για να ρυθµίσετε την επιθυµητή ταχύτητα ανεµιστήρα. ΑΥΤΟΜΑΤΗ ΑΠΑΛΗ ΧΑΜΗΛΗ ΥΨΗΛΗ(Παράδειγµα: 1°C υψηλ&τερα)

(Παράδειγµα: 2°C χαµηλ&τερα) ΣΗΜΕΙΩΣΕΙΣ: Αυτή η συσκευή κλιµατισµού είναι πολλαπλού τύπου, δηλαδή δυο (ή τρεις) εσωτερικές µονάδες συνδέονται στην εξωτερική µονάδα. Οταν ο τρ&πος ρύθµισης των εσωτερικών µονάδων διαφέρει, η(οι) µονάδα(ες) που θα ενεργοποιηθούν αργ&τερα ενδέχεται να µη λειτουργούν.

• Οταν η(οι) εσωτερική(ες) µονάδα(ες) βρίσκονται σε τρ&πο λειτουργίας ΘΕΡΜΑΝΣΗΣ, οι υπ&λοιπες µονάδες δεν µπορούν να λειτουργήσουν σε τρ&πο λειτουργίας ΨΥΞΗΣ ή ΑΦΥΓΡΑΝΣΗΣ.

• Οταν η(οι) εσωτερική(ες) µονάδα(ες) βρίσκονται σε τρ&πο λειτουργίας ΨΥΞΗΣ ή ΑΦΥΓΡΑΝΣΗΣ, οι υπ&λοιπες µονάδες δεν µπορούν να λειτουργήσουν σε τρ&πο λειτουργίας ΘΕΡΜΑΝΣΗΣ. Στην περίπτωση που ο τρ&πος λειτουργίας της(ων) εσωτερικής(ων) µονάδας(ων) που θα ενεργοποιηθούν αργ&τερα διαφέρει απ& αυτ&ν της(ων) µονάδας(ων) που λειτουργεί, 4 δευτερ&λεπτα αργ&τερα, ακούγεται ένα ΜΠΙΠ και η ένδειξη θερµοκρασίας στον πίνακα ενδείξεων θα είναι “ ” και οι λυχνίες ΛΕΙΤΟΥΡΓΙΑΣ και ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ θα αναβοσβήνουν εναλλάξ. Ετσι φαίνεται &τι η(οι) µονάδα(ες) που ενεργοποιήθηκε(αν) αργ&τερα δεν λειτουργεί(ούν). Σε µια τέτοια περίπτωση, αλλάξτε τον τρ&πο λειτουργίας του τηλεχειριστηρίου και στείλτε το ίδιο σήµα τρ&που λειτουργίας µε το οποίο λειτουργεί(ουν) και η(οι) άλλη(ες) µονάδα(ες). Ο ήχος ΜΠΙΠ θα ακουστεί δυο φορές απ& τη(ις) µονάδα(ες) που ενεργοποιήθηκε(αν) τελευταία(ες) και η(οι) µονάδα(ες) θα λειτουργήσει(ουν). Τα µπουτ&ν PLASMACLUSTER και CLEAN υπάρχουν µ&νο στα µοντέλα AY-XPM7CR/AY-XPM9CR/ AY-XPM12CR.ΕΛΛΗΝΙΚΑ EΛ-11

• Κατά τη διάρκεια της λειτουργίας, εάν αλλάξει η εξωτερική θερµοκρασία, οι ρυθµίσεις της θερµοκρασίας θα µεταβληθούν αυτ&µατα &πως φαίνεται στο διάγραµµα.

• Ο τρ&πος λειτουργίας της µονάδας που ενεργοποιήθηκε πρώτη έχει προτεραι&τητα έναντι της(ων) άλλης(ων) µονάδας(ων). Σε αυτή την περίπτωση, δεν ισχύει το

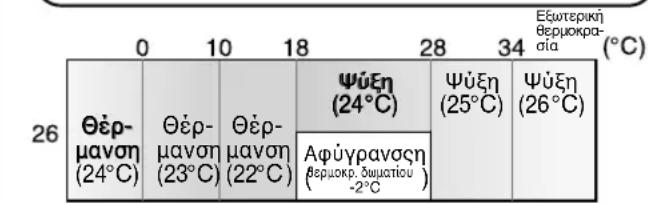

ΣΥΜΒΟΥΛΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ Στην ΑΥΤΟΜΑΤΗ λειτουργία, η ρύθµιση της θερµοκρασίας και ο τρ&πος λειτουργίας επιλέγονται αυτ&µατα &ταν ενεργοποιείται η µονάδα, ανάλογα µε τη θερµοκρασία δωµατίου και την εξωτερική θερµοκρασία. Ρυθµίσεις Τρ*πων Λειτουργίας και Θερµοκρασιών ΣΥΜΒΟΥΛΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΠΙΝΑΚΑ ΕΝ∆ΕΙΞΕΩΝ Ο πίνακας ενδείξεων θα αλλάζει µε τον παρακάτω τρ&πο κάθε φορά που πιέζετε το πλήκτρο DISPLAY. Εµφανίζεται η θερµοκρασία δωµατίου και η

-2°C Εσωτερική θερµοκρασία

Λυχνία Εξωτερικής Θερµοκρασίας

Λυχνία Εξωτερικής Θερµοκρασίας ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ Οταν εµφανίζεται στην οθ&νη η θερµοκρασία του δωµατίου ή η εξωτερική θερµοκρασία, η ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ ανάβει σε 4 επίπεδα για τις λειτουργίες ΨΥΞΗΣ και ΘΕΡΜΑΝΣΗΣ (3 επίπεδα για τη λειτουργία ΑΦΥΓΡΑΝΣΗΣ), για να υποδείξει την ισχύ λειτουργίας. Οταν η συσκευή κλιµατισµού λειτουργεί µε µέγιστη ισχύ στις λειτουργίες ΨΥΞΗΣ και ΘΕΡΜΑΝΣΗΣ, ανάβει η ένδειξη “Power” και σβήνει η ένδειξη “Eco” στον πίνακα ενδείξεων. ΣΗΜΕΙΩΣΕΙΣ:

• Οι θερµοκρασίες που εµφανίζονται είναι προσεγγιστικοί υπολογισµοί και µπορεί να διαφέρουν απ& τις πραγµατικές θερµοκρασίες.

• Περιοχές ένδειξης θερµοκρασίας Θερµοκρασία δωµατίου: 0°C ~ 40°C ( εµφανίζεται &ταν είναι χαµηλ&τερη απ& 0°C και &ταν είναι υψηλ&τερη απ& 40°C) Εξωτερική θερµοκρασία: -9°C ~ 45°C ( εµφανίζεται &ταν είναι χαµηλ&τερη απ& -9°C και &ταν είναι υψηλ&τερη απ& 45°C)

• Για τα πρώτα 120 δευτερ&λεπτα λειτουργίας, εµφανίζεται η ένδειξη “ ” ενώ ανιχνεύονται οι θερµοκρασίες. (Η ανίχνευση των θερµοκρασιών µπορεί να διαρκέσει περισσ&τερο απ& 120 δευτερ&λεπτα στην περίπτωση που λειτουργεί(ουν) ήδη και άλλη(ες) µονάδα(ες).)

• Οταν η µονάδα δεν λειτουργεί, εµφανίζεται η ένδειξη “ ” για 5 δευτερ&λεπτα.Λειτουργίες ΨΥΞΗΣ και ΑΦΥΓΡΑΝΣΗΣ Οριζ&ντια ροή αέρα Λειτουργία ΘΕΡΜΑΝΣΗΣ ∆ιαγώνια ροή αέρα EΛ-12 ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΤΗΣ ΡΟΗΣ ΑΕΡΑ ΚΑΘΕΤΗ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΑΕΡΑ Η κατεύθυνση της ροής αέρα προρυθµίζεται αυτ&µατα σε κάθε τρ&πο λειτουργίας για µέγιστη άνεση, µε τον παρακάτω τρ&πο: ΠΩΣ ΝΑ ΡΥΘΜΙΣΕΤΕ ΤΗΝ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΑΕΡΑ Λειτουργίες ΨΥΞΗΣκαι ΑΦΥΓΡΑΝΣΗΣΛειτουργίαΘΕΡΜΑΝΣΗΣΗ περιοχή ρύθµισηςείναι στεν&τερη απ&την περιοχή SWINGώστε να αποφεύγεταιη συµπύκνωση τωνσταγονιδίων.Η περιοχή είναιµεγάλη ώστε η ροήτου αέρα να µπορεί νακατευθυνθεί προς τοδάπεδο. Κρατήστε τη γρίλια οριζ&ντιας ρύθµισης &πως φαίνεται στο διάγραµµα και ρυθµίστε την κατεύθυνση της ροής του

Πιέστε µία φορά το πλήκτρο SWING στο τηλεχειριστήριο.

• Η κλίση της γρίλιας κάθετηςρύθµισης θα αλλάζει συνεχώς. Πιέστε πάλι το πλήκτρο SWING &ταν η γρίλια κάθετης ρύθµισης βρίσκεται στην επιθυµητή θέση.
• Η γρίλια θα σταµατήσει ναµετακινείται µέσα στην περιοχή πουεµφανίζεται στο διάγραµµα.• Η θέση ρύθµισης θα αποθηκευτείστη µνήµη και την επ&µενη φοράπου θα λειτουργήσει θα ρυθµιστείστην ίδια θέση. Περιοχή ρύθµισης

Μην επιχειρήσετε ποτέ να ρυθµίσετε τις γρίλιες κάθετης ρύθµισης µε το χέρι.

• Η χειροκίνητη ρύθµιση της γρίλιας κάθετης ρύθµισης µπορεί να προκαλέσει βλάβη στη µονάδα &ταν χρησιµοποιείται στο τηλεχειριστήριο για τη ρύθµιση.

• Οταν η γρίλια κάθετης ρύθµισης βρίσκεται στη κατώτατη θέση στη λειτουργία ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ για παρατεταµένο χρονικ& διάστηµα, µπορεί να προκληθεί συµπύκνωση. Μη µετακινείτε υπερβολικά τη γρίλια οριζ&ντιας ρύθµισης προς τα δεξιά ή τα αριστερά &ταν η συσκευή κλιµατισµού λειτουργεί µε “ΑΠΑΛΗ” ταχύτητα ανεµιστήρα για µεγάλο χρονικ& διάστηµα. Υπάρχει πιθαν&τητα σχηµατισµού υδρατµών πάνω στις γρίλιες. ΟΡΙΖΟΝΤΙΑ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΑΕΡΑΕΛΛΗΝΙΚΑ EΛ-13 ΛΕΙΤΟΥΡΓΙΑ ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ Σε αυτή τη λειτουργία, η συσκευή κλιµατισµού λειτουργεί µε µέγιστη ισχύ για να ψύξει ή να θερµάνει το δωµάτιο τ*σο γρήγορα ώστε να µπορείτε να τη χρησιµοποιήσετε µ*λις µπείτε στο σπίτι σας.

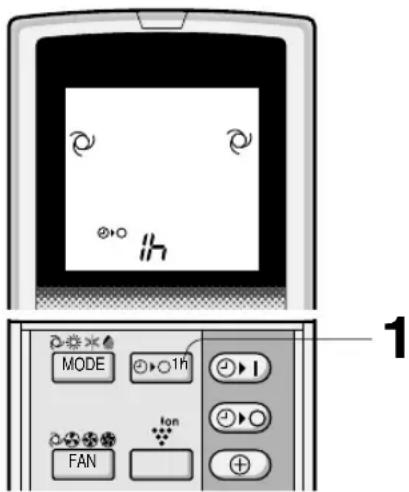

Πιέστε το πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡ- ΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ.

• Στο τηλεχειριστήριο εµφανίζεται η ένδειξη“ ”.• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( ) τηςµονάδας θα ανάψει. Η µονάδα θα σταµατήσει να λειτουργεί έπειτα απ& µία ώρα. ΓΙΑ ΑΚΥΡΩΣΗ Πιέστε το πλήκτρο SET/C.
• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( ) τηςµονάδας θα σβήσει. Η απενεργοποιήστε τη µονάδα πιέζοντας το πλήκτρο ΕΝΑΡΞΗΣ/ΠΑΥΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ.
• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ ( ) και ηπορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( ) τηςµονάδας θα σβήσουν.

Οταν έχει ρυθµιστεί ο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ, η µονάδα θα σταµατήσει να λειτουργεί έπειτα απ* µία ώρα. ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ

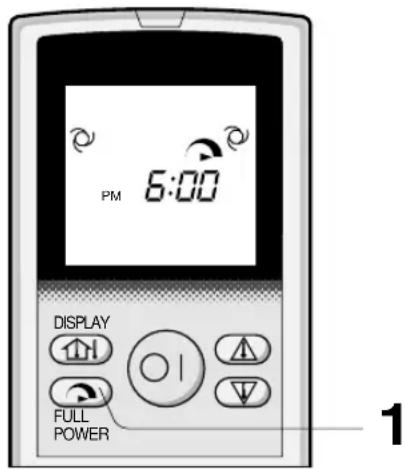

Για να ενεργοποιήσετε τη λειτουργία ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ, πιέστε το πλήκτρο FULL POWER κατά τη διάρκεια της λειτουργίας.

• Στο τηλεχειριστήριο θα εµφανιστεί η ένδειξη .• Η ένδειξη της θερµοκρασίας θα σβήσει. ΓΙΑ ΑΚΥΡΩΣΗ Πιέστε πάλι το πλήκτρο FULL POWER.
• Η λειτουργία ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ θα ακυρωθείεπίσης &ταν αλλάξει ο τρ&πος λειτουργίας, ή &τανη µονάδα τεθεί εκτ&ς λειτουργίας. ΣΗΜΕΙΩΣΕΙΣ:

• ∆εν µπορείτε να ρυθµίσετε τη θερµοκρασία κατά τη διάρκεια της λειτουργίας ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ. ΣΗΜΕΙΩΣΕΙΣ:
• Ο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ προηγείται σε σχέση µε τις λειτουργίεςΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ και ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ.• Οταν έχει ρυθµιστεί ο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ ενώ η µονάδα δενλειτουργεί, η µονάδα θα λειτουργήσει για µία ώρα µε την προηγούµενη ρύθµιση.
• Εάν θέλετε να λειτουργήσετε τη µονάδα για άλλη µία ώρα πριν απ& την ενεργοποίηση του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ, πιέστε πάλι το πλήκτρο του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ κατά τη διάρκεια της λειτουργίας.• Αν έχουν ρυθµιστεί οι ΧΡΟΝΟ∆ΙΑΚΟΠΤΕΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ και/ή ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ, τοπλήκτρο SET/C ακυρώνει &λες τις ρυθµίσεις.

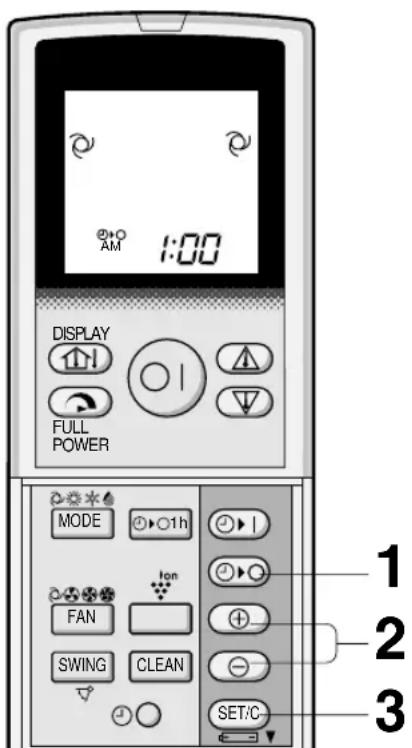

Πιέστε το πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ (

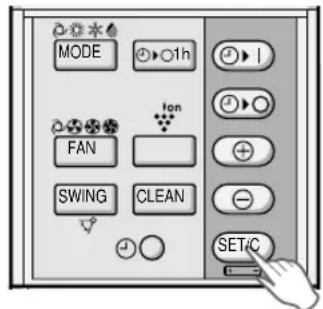

Η ένδειξη ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡ-ΓΟΠΟΙΗΣΗΣ αναβοσβήνει. Πιέστε το πλήκτροΠΡΟΩΘΗΣΗΣ ή ΑΝΤΙΣΤΡΟΦΗΣ ΧΡΟΝΟΥ γιανα ρυθµίσετε την επιθυµητή ώρα. (Η ώραµπορεί να ρυθµιστεί σε βήµατα των 10λεπτών.) Κατευθύνετε το τηλεχειριστήριο στο πα-ράθυρο του δέκτη σήµατος στη µονάδα καιπιέστε το πλήκτρο SET/C.• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ( ) στη µονάδα θα ανάψει.• Η µονάδα κάνει ένα µπιπ &ταν λαµβάνει τοσήµα. ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ

Πριν ρυθµίσετε το χρονοδιακ&πτη, βεβαιωθείτε &τι το ρολ&ι είναι ρυθµισµένο σωστάστην τρέχουσα ώρα. ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ Ακυρώστε πρώτα τη ρύθµιση του ΧΡΟΝΟ-∆ΙΑΚΟΠΤΗ, έπειτα ρυθµίστε τη πάλι.ΓΙΑ ΑΛΛΑΓΗ ΤΗΣ ΡΥΘΜΙΣΗΣ ΤΗΣ ΩΡΑΣΓΙΑ ΑΚΥΡΩΣΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣΧΡΟΝΟ∆ΙΑΚΟΠΤΗΠιέστε το πλήκτρο SET/C.• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( ) τηςµονάδας θα σβήσει.• Η τρέχουσα ώρατου ρολογιού θαεµφανιστεί στοτηλεχειριστήριο.ΣΥΜΒΟΥΛΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣΟταν έχει ρυθµιστεί η λειτουργίαΧΡΟΝΟ∆ΙΑΚΟΠΤΗΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ, η θερµοκρασίαρυθµίζεται αυτ&µατα για την αποφυγήτης υπερβολικής αύξησης ή µείωσηςτης θερµοκρασίας &ταν κοιµάστε.(Αυτ&µατη Λειτουργία Υπνου) ΛΕΙΤΟΥΡΓΙΑ ΨΥΞΗΣ/ΑΦΥΓΡΑΝΣΗΣ:

• Μία ώρα έπειτα απ& την έναρξη της λειτουργίας, η θερµοκρασία αυξάνεταικατά 1°C πάνω απ& την αρχική ρύθµισητου θερµοστάτη. ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΑΝΣΗΣ:

• Μία ώρα έπειτα απ& την έναρξη λειτουργίας του χρονοδιακ&πτη, ηθερµοκρασία µειώνεται κατά 3°C κάτω απ& την αρχική ρύθµιση του θερµοστάτη.

• Αν έχει ρυθµιστεί κάποιος απ& τους ΧΡΟ- ΝΟ∆ΙΑΚΟΠΤΕΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ, ΑΠΕ-ΝΕΡΓΟΠΟΙΗΣΗΣ και ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣΜΙΑΣ ΩΡΑΣ, το πλήκτρο SET/C ακυρώνει&λες τις ρυθµίσεις. EΛ-14 SWING CLEAN FAN MODE SET/C

Τα µπουτ&ν PLASMACLUSTER και CLEAN υπάρχουν µ&νο στα µοντέλα AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR.

PLASMACLUSTER και CLEAN υπάρχουν µ&νο στα µοντέλα AY-XPM7CR/AY-

Πιέστε το πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡ-ΓΟΠΟΙΗΣΗΣ ( ). Η ένδειξη ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ αναβοσβήνει. Πιέστε το πλήκτρο ΠΡΟΩΘΗΣΗΣ ή ΑΝΤΙΣΤΡΟΦΗΣ ΧΡΟΝΟΥ για να ρυθµίσετε την επιθυµητή ώρα. (Η ώρα µπορεί να ρυθµιστεί σε βήµατα των 10 λεπτών.) Κατευθύνετε το τηλεχειριστήριο προς το παράθυροτου δέκτη σήµατος στη µονάδα και πιέστε τοπλήκτρο SET/C.• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( ) στηµονάδα θα ανάψει.• Η µονάδα κάνει ένα µπιπ &ταν λαµβάνει το σήµα.

Επιλέξτε τις συνθήκες λειτουργίας.

• Η µονάδα θα ενεργοποιηθεί πριν απ& τορυθµισµένο χρ&νο ώστε η θερµοκρασία τουδωµατίου να φτάσει στην επιθυµητή τιµή µέσαστον προγραµµατισµένο χρ&νο. (Λειτουργίααφύπνισης)
• Αν υπάρχει(ουν) µονάδα(ες) που λειτουργεί(ουν) σε ένα τρ&πο λειτουργίας ενώ ο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣΕΝΕΡΓΟΠΟΙΗΣΗΣ ρυθµίζεται µε άλλη µονάδα σεδιαφορετικ& τρ&πο λειτουργίας, υπάρχει περίπτωσηο χρονοδιακ&πτης να µην ενεργοποιήσει τηνεπιθυµητή λειτουργία. Παράδειγµα: Προκειµένου να διακ&ψετε τη λειτουργία στις 11:00 P.M. (µ.µ.) καινα ξεκινήσετε πάλι τη λειτουργία (µε τον ίδιο τρ&πο λειτουργίαςκαι τις ρυθµίσεις θερµοκρασίας) ώστε η θερµοκρασία δωµατίουνα φτάσει στο επιθυµητ& επίπεδο στις 7:00 A.M. (π.µ.).

Ρυθµίστε το ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡ-ΓΟΠΟΙΗΣΗΣ στις 11:00 P.M. (µ.µ.) κατά τη διάρκεια της λειτουργίας.

Ρυθµίστε το ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟ-ΠΟΙΗΣΗΣ στις 7:00 A.M. (π.µ.). Το βέλος ( ή ) ανάµεσα στην ένδειξη του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΕΝΕΡΓΟΠΟΙΗΣΗΣ και την ένδειξη του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ δείχνει ποι&ς χρονοδιακ&πτης θαενεργοποιηθεί πρώτος. EΛ-15 ΣΗΜΕΙΩΣΕΙΣ:

• ∆εν µπορείτε να προγραµµατίσετε το ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ και το ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ για να λειτουγήσει η µονάδα σε διαφορετικέςθερµοκρασίες ή άλλες ρυθµίσεις.• Οποιοσδήποτε απ& τους δύο χρονοδιακ&πτες µπορεί να προγραµµατιστεί ώστε ναενεργοποιηθεί πριν απ& τον άλλο. Μπορείτε να χρησιµοποιήσετε τους χρονοδιακ*πτες ΕΝΕΡΓΟΠΟΙΗΣΗΣ και ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ σε συνδυασµ*. ΣΥΝ∆ΥΑΣΜΕΝΗ ΧΡΗΣΗ ΤΟΥ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΚΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ

ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ

Τα µπουτ&ν PLASMACLUSTER και CLEAN υπάρχουν µ&νο στα µοντέλα AY- XPM7CR/AY-XPM9CR/AY-XPM12CR.EΛ-16 Ο ιονιστής που βρίσκεται µέσα στη συσκευή κλιµατισµού απελευθερώνει συµπλέγµατα ι&ντων, τα οποία αποτελούνται απ& θετικά και αρνητικά ι&ντα, µέσα στο χώρο του δωµατίου. Τα συµπλέγµατα ι&ντων ελαττώνουν τους µύκητες του αέρα που δηµιουργούν µούχλα και αποσυνθέτουν/αφαιρούν την οσµή απ& τα µ&ρια που προκαλούν τις οσµές. ΛΕΙΤΟΥΡΓΙΑ ΚΑΘΑΡΙΣΜΟΥ ΑΕΡΑ Τα συµπλέγµατα ι&ντων που απελευθερώνονται στον αέρα ελαττώνουν τους µύκητες του αέρα που δηµιουργούν µούχλα και αποσυνθέτουν/αφαιρούν την οσµή απ& τα µ&ρια που προκαλούν τις οσµές. ΛΕΙΤΟΥΡΓΙΑ ΑΝΑΝΕΩΣΗΣ Λέγεται &τι στο φυσικ& περιβάλλον, σε µέρη &που υπάρχουν καταρράκτες ή δάση, υπάρχει πληθώρα αρνητικών ι&ντων. Σε αυτ& τον τρ&πο λειτουργίας, απελευθερώνονται αρνητικά ι&ντα µε υψηλή ταχύτητα, προκειµένου να προσεγγίσει &σο το δυνατ& περισσ&τερο ο αέρας του δωµατίου τις φυσικές συνθήκες. ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ PLASMACLUSTER Ο αισθητήρας σκ&νης και ο αισθητήρας οσµών εντοπίζουν τον ακάθαρτο αέρα στο δωµάτι& σας. Η Λειτουργία Καθαρισµού Αέρα ενεργοποιείται για ένα λεπτ& αφού η συσκευή κλιµατισµού τεθεί σε λειτουργία εντοπισµού ακάθαρτου αέρα. Η Λειτουργία Καθαρισµού Αέρα και η Λειτουργία Ανανέωσης επιλέγονται και ενεργοποιούνται αυτ&µατα ανάλογα µε το βαθµ& καθαρ&τητας του αέρα. Η Λειτουργία Καθαρισµού Αέρα ενεργοποιείται αφού διαπιστωθεί &τι ο αέρας είναι ακάθαρτος ενώ η Λειτουργία Ανανέωσης ενεργοποιείται &ταν ο αέρας είναι καθαρ&ς. ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟ-ΚΑΘΑΡΙΣΜΟΥ Η Λειτουργία Plasmacluster εκτελείται στον τρ&πο λειτουργίας ΨΥΞΗΣ ή ΘΕΡΜΑΝΣΗΣ, προκειµένου να ελαττωθεί η ανάπτυξη των µυκήτων που προκαλούν µούχλα και να ξηρανθεί το εσωτερικ& της µονάδας κλιµατισµού. Αξιοποιήστε αυτή τη λειτουργία κατά την αλλαγή των εποχών υπ& &ρους. Η λειτουργία αυτή δεν µπορεί να εξουδετερώσει τη µούχλα που έχει ήδη σχηµατιστεί. ΣΥΜΒΟΥΛΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΑΙΣΘΗΤΗΡΑ ΣΚΟΝΗΣ ΚΑΙ ΤΟΝ ΑΙΣΘΗΤΗΡΑ ΟΣΜΩΝ Σε τι αντιδρά ο Αισθητήρας Σκ*νης;

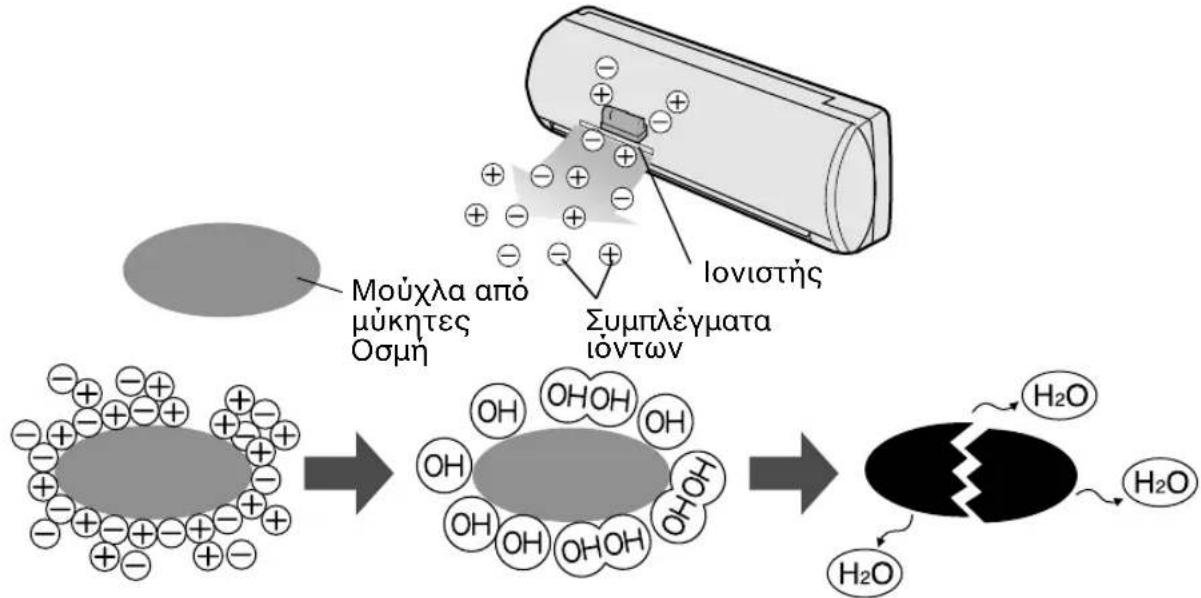

• Ο Αισθητήρας Σκ&νης αντιδρά στη µούχλα που προκαλείται απ& µύκητες, στη γύρη των λουλουδιών/φυτών, στα νεκρά έντοµα, στη σκ&νη, στον καπν& των τσιγάρων κλπ. Σε τι αντιδρά ο Αισθητήρας Οσµών;

• Ο Αισθητήρας Οσµών αντιδρά στον καπν& των τσιγάρων, στα καυσαέρια των κινητήρων, στις οσµές που αναδύονται απ& ζώα κλπ. Οι Αισθητήρες Σκ&νης και Οσµών µπορεί επίσης να αντιδράσουν στους ατµούς εντοµοκτ&νων, καλλυντικών, οινοπνεύµατος, χηµικών και παροµοίων ουσιών και στην απ&τοµη µεταβολή της θερµοκρασίας/υγρασίας. ΣΥΜΒΟΥΛΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ PLASMACLUSTER (µ*νο στα µοντέλα AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

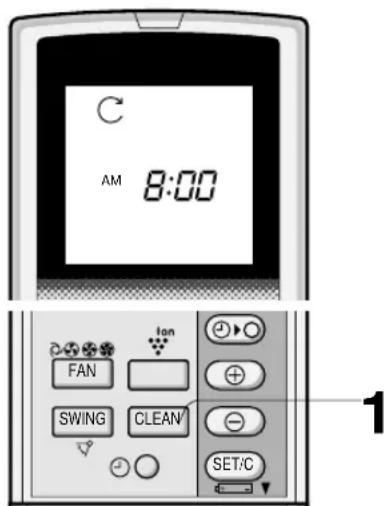

Πιέστε το πλήκτρο CLEAN &ταν η συσκευή δεν λειτουργεί.

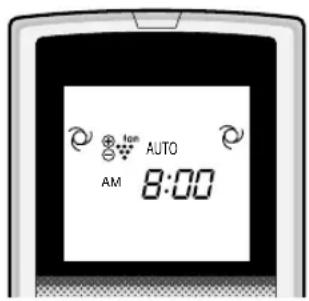

• Στην οθ&νη του τηλεχειριστηρίου εµφανίζεται ηένδειξη “ ”.• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ ( ) και η µπλελυχνία PLASMACLUSTER που βρίσκονται πάνωστη µονάδα ανάβουν.• Η λειτουργία της µονάδας θα διακοπεί µετά απ&σαράντα λεπτά.• Ο υπολειπ&µενος χρ&νος λειτουργίας εµφανίζεταιστην ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ της εσωτερικήςµονάδας µε ακρίβεια λεπτού. ΓΙΑ ΑΚΥΡΩΣΗ Πιέστε το πλήκτρο CLEAN. Η θέστε τη µονάδα εκτ&ς λειτουργίας πιέζοντας το πλήκτρο ΕΝΑΡΞΗΣ/ΠΑΥΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ.
• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ ( ), η µπλε λυχνίαPLASMACLUSTER και η ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣπου βρίσκονται πάνω στη µονάδα σβήνουν. EΛ-17 ΛΕΙΤΟΥΡΓΙΑ PLASMACLUSTER Μπορείτε να επιλέξετε µεταξύ ΑΥΤΟΜΑΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ PLASMACLUSTER, ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΘΑΡΙΣΜΟΥ ΑΕΡΑ Η ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΑΝΕΩΣΗΣ.

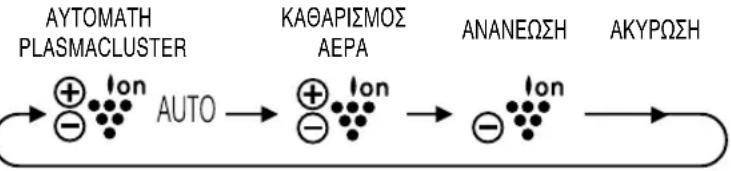

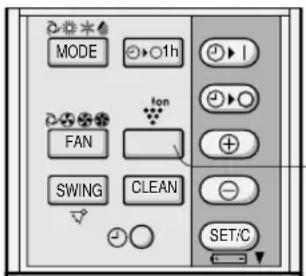

Ενώ η µονάδα λειτουργεί, πιέστε το πλήκτρο PLASMACLUSTER για να επιλέξετε τον τρ&πο λειτουργίας που επιθυµείτε. ΑΥΤΟΜΑΤΗ ΚΑΘΑΡΙΣΜΟΣ PLASMACLUSTER ΑΕΡΑΑΝΑΝΕΩΣΗ ΑΚΥΡΩΣΗ• Κατά τη λειτουργία ΚΑΘΑΡΙΣΜΟΥ ΑΕΡΑ, ανάβει ηµπλε λυχνία PLASMACLUSTER της µονάδας.• Κατά τη λειτουργία ΑΝΑΝΕΩΣΗΣ, ανάβει η πρά-σινη λυχνία PLASMACLUSTER της µονάδας. ΓΙΑ ΑΚΥΡΩΣΗ Πιέστε το πλήκτρο PLASMACLUSTER µέχρι να σβήσει το σύµβολο PLASMACLUSTER στην οθ&νη του τηλεχειριστηρίου.

• Η λυχνία PLASMACLUSTER πάνω στη µονάδα σβήνει.

• Κατά τη λειτουργία ΑΥΤΟ-ΚΑΘΑΡΙΣΜΟΥ, δεν µπορείτε να ρυθµίσετε τη θερµοκρασία, τηνταχύτητα του ανεµιστήρα, τη διεύθυνση της ροής αέρα ή το χρονοδιακ&πτη. SWINGCLEAN FAN SET/C

• Η ρύθµιση της λειτουργίας PLASMACLUSTER καταχωρείται στη µνήµη και θα ενεργοποιηθείµε τον ίδιο τρ&πο την επ&µενη φορά που θα θέσετε τη συσκευή κλιµατισµού σε λειτουργία.• Για να σβήσει η λυχνία PLASMACLUSTER, πιέστε το πλήκτρο DISPLAY.• Στην περίπτωση που πιέσετε το πλήκτρο PLASMACLUSTER χωρίς να λειτουργεί η µονάδα, ηλειτουργία PLASMACLUSTER θα εκτελεστεί χωρίς να συνοδεύει τη λειτουργία κλιµατισµού (π.χ.ΘΕΡΜΑΝΣΗ ή ΨΥΞΗ). Το σύµβολο του τρ&που λειτουργίας του τηλεχειριστηρίου θα σβήσει καιη ταχύτητα του ανεµιστήρα δεν µπορεί να ρυθµιστεί στο ΑΥΤΟΜΑΤΟ. Τώρα, ενδέχεται νααισθανθείτε τη ΘΕΡΜΑΝΣΗ να εκτελείται απ& άλλες µονάδες σε άλλα δωµάτια. Η ταχύτηταπεριστροφής του εσωτερικού ανεµιστήρα θα µειωθεί και θα τεθεί ΕΝΤΟΣ ή ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ,ανάλογα µε τη θερµοκρασία του δωµατίου. ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟ-ΚΑΘΑΡΙΣΜΟΥ

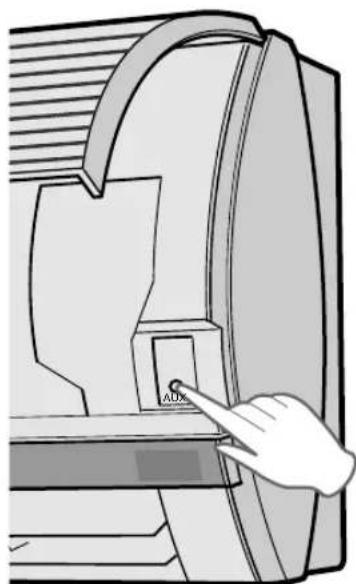

AUTOEΛ-18 ΒΟΗΘΗΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Χρησιµοποιήστε αυτ* τον τρ*πο λειτουργίας *ταν το τηλεχειριστήριο δεν είναι διαθέσιµο. ΓΙΑ ΝΑ ΘΕΣΕΤΕ ΕΝΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Ανασηκώστε το µπροστιν& πάνελ της εσωτερικής µονάδας και πιέστε το πλήκτρο AUX. στον πίνακα λειτουργίας.

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ (

µονάδα θα ανάψει και η µονάδα θα αρχίσει να λειτουργεί στη λειτουργία ΑΥΤΟΜΑΤΗ.

• Η ταχύτητα του ανεµιστήρα και η ρύθµιση της θερµοκρασίας ρυθµίζονται ΑΥΤΟΜΑΤΑ. ΓΙΑ ΝΑ ΘΕΣΕΤΕ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Πιέστε πάλι το πλήκτρο AUX. στον πίνακα λειτουργίας.

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ (

Εάν πιέσετε το πλήκτρο AUX. κατά τη διάρκεια της κανονικής λειτουργίας, η µονάδα θα απενεργοποιηθεί. ΚΙΤ ΠΡΟΑΙΡΕΤΙΚΩΝ ΕΞΑΡΤΗΜΑΤΩΝ Φίλτρο Καθαρισµού Αέρα Κατά τη διάρκεια της λειτουργίας της συσκευής κλιµατισµού, το φίλτρο καθαρισµού αέρα αφαιρεί τη σκ&νη και τον καπν& των τσιγάρων απ& τον αέρα και παρέχει καθαρ& αέρα. Το αντιµικροβιακ& υλικ& που χρησιµοποιείται στο φίλτρο καθαρισµού αέρα καταστέλει τη δραστηρι&τητα των απορροφώµενων ιών και των άλλων βακτηριδίων. Η περίοδος αντικατάστασης για τον αντικαθιστώµενο τύπο είναι περίπου 3 ~ 6 µήνες. Συµβουλευτείτε τον αντιπρ&σωπ& σας για την αγορά αυτού του προαιρετικού εξαρτήµατος. AUX. (µ*νο στα µοντέλα AY-XM7CR/AY-XM9CR/AY-XM12CR) Τύπος AZ-F900BΕΛΛΗΝΙΚΑ

Βεβαιωθείτε *τι έχετε απενεργοποιήσει τη συσκευή κλιµατισµού και το διακ*πτη κυκλώµατος πριν πραγµατοποιήσετε οποιαδήποτε εργασία συντήρησης. ΣΥΝΤΗΡΗΣΗ ΕΠΕΙΤΑ ΑΠΟ ΤΗΝ ΠΕΡΙΟ∆Ο ΧΡΗΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΛΙΜΑΤΙΣΜΟΥ

Αφήστε τη µονάδα να λειτουργήσει σε τρ&πο ΨΥΞΗΣ, µε ρύθµιση θερµοκρασίας 32°C, για περίπου µισή ηµέρα για να στεγνώσει τελείως ο µηχανισµ&ς.

∆ιακ&ψτε τη λειτουργία. Απενεργοποιήστε το διακ&πτη κυκλώµατος, αν υπάρχει ένας αποκλειστικά για τη συσκευή κλιµατισµού.

Καθαρίστε τα φίλτρα, έπειτα επανατοποθετήστε τα. ΣΥΝΤΗΡΗΣΗ ΠΡΙΝ ΑΠΟ ΤΗΝ ΠΕΡΙΟ∆Ο ΧΡΗΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΛΙΜΑΤΙΣΜΟΥ

Βεβαιωθείτε &τι τα φίλτρα αέρα δεν είναι βρώµικα.

Βεβαιωθείτε &τι δεν παρεµπο- δίζεται η είσοδος ή η έξοδος

Ελέγχετε τακτικά την εξωτερική βάση τοποθέτησης για φθορά και για να βεβαιώνεστε &τι είναι

ΘΕΣΤΕ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗ ΜΟΝΑ∆Α

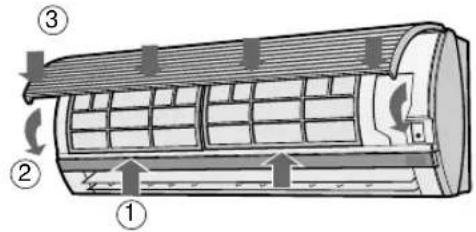

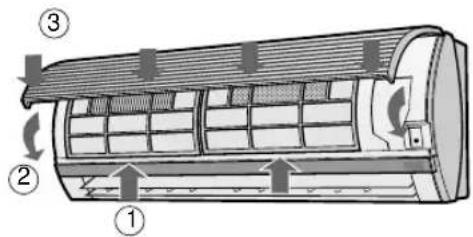

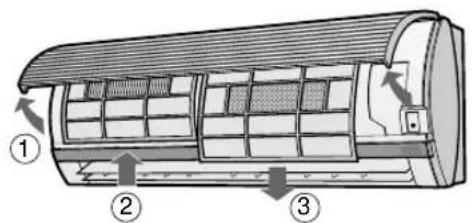

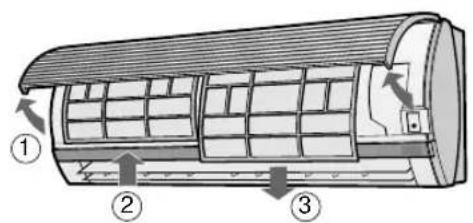

ΑΦΑΙΡΕΣΤΕ ΤΑ ΦΙΛΤΡΑ 1 Ανασηκώστε το ανοιγ&µενο πλαίσιο. 2 Σπρώξτε τα φίλτρα αέρα ελαφρά προς τα επάνω για να τα απασφαλίσετε. 3 Τραβήξτε τα φίλτρα προς τα κάτω για να τα αφαιρέσετε.

ΚΑΘΑΡΙΣΤΕ ΤΑ ΦΙΛΤΡΑ Χρησιµοποιήστε µία ηλεκτρική σκούπα για να αποµακρύνετε τη σκ&νη. Εάν τα φίλτρα είναι βρώµικα, πλύνετέ τα µε χλιαρ& νερ& και ένα ήπιο απορρυπαντικ&. Στεγνώστε τα φίλτρα στη σκιά πριν τα επανατοποθετήσετε.

ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΤΕ ΤΑ ΦΙΛΤΡΑ 1 Επανατοποθετήστε τα φίλτρα στις αρχικές τους θέσεις. 2 Κλείστε το ανοιγ&µενο πλαίσιο. 3 Σπρώξτε το σηµάδι µε το βέλος του πλαισίου ώστε να ασφαλίσει στη θέση του. ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΙΛΤΡΩΝ Τα φίλτρα αέρα πρέπει να καθαρίζονταικάθε δύο εβδοµάδες. ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΜΟΝΑ∆ΑΣ ΚΑΙ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

• Σκουπίστε τα µε ένα µαλακ& ύφασµα.

• Μην τα καταβρέχετε απευθείας µε νερ&. Μπορεί να προκληθεί ηλεκτροπληξία ή βλάβη του εξοπλισµού.

• Μη χρησιµοποιείτε ζεστ& νερ&, διαλύτες, λειαντικές σκ&νες ή ισχυρά διαλύµατα. (στα µοντέλα AY-XM7CR/AY-XM9CR/AY-XM12CR)

EΛ-19ΣΥΝΤΗΡΗΣΗ EΛ-20 Βεβαιωθείτε *τι έχετε απενεργοποιήσει τη συσκευή κλιµατισµού και το διακ*πτη κυκλώµατος πριν πραγµατοποιήσετε οποιαδήποτε εργασία συντήρησης. ΣΥΝΤΗΡΗΣΗ ΕΠΕΙΤΑ ΑΠΟ ΤΗΝ ΠΕΡΙΟ∆Ο ΧΡΗΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΛΙΜΑΤΙΣΜΟΥ

Θέστε τη µονάδα στη λειτουργία ΑΥΤΟ-ΚΑΘΑΡΙΣΜΟΥ για να την αφήσετε να ξηρανθεί πλήρως.

∆ιακ&ψτε τη λειτουργία. Απενεργοποιήστε το διακ&πτη κυκλώµατος, αν υπάρχει ένας αποκλειστικά για τη συσκευή κλιµατισµού.

Καθαρίστε τα φίλτρα, έπειτα επανατοποθετήστε τα. ΣΥΝΤΗΡΗΣΗ ΠΡΙΝ ΑΠΟ ΤΗΝ ΠΕΡΙΟ∆Ο ΧΡΗΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΛΙΜΑΤΙΣΜΟΥ

Βεβαιωθείτε &τι τα φίλτρα αέρα δεν είναι βρώµικα.

Βεβαιωθείτε &τι δεν παρεµπο- δίζεται η είσοδος ή η έξοδος

Ελέγχετε τακτικά την εξωτερική βάση τοποθέτησης για φθορά και για να βεβαιώνεστε &τι είναι

ΘΕΣΤΕ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗ ΜΟΝΑ∆Α

ΑΦΑΙΡΕΣΤΕ ΤΑ ΦΙΛΤΡΑ 1 Ανασηκώστε το ανοιγ&µενο πλαίσιο. 2 Σπρώξτε τα φίλτρα αέρα ελαφρά προς τα επάνω για να τα απασφαλίσετε. 3 Τραβήξτε τα φίλτρα προς τα κάτω για να τα αφαιρέσετε.

ΑΦΑΙΡΕΣΤΕ ΤΑ ΦΙΛΤΡΑ ΑΦΑΙΡΕΣΗΣ ΟΣΜΩΝ ΚΑΙ ΣΥΛΛΟΓΗΣ ΣΚΟΝΗΣ ΑΠΟ ΤΑ ΦΙΛΤΡΑ ΑΕΡΑ

ΚΑΘΑΡΙΣΤΕ ΤΑ ΦΙΛΤΡΑ Χρησιµοποιήστε µία ηλεκτρική σκούπα για να αποµακρύνετε τη σκ&νη. Εάν τα φίλτρα είναι βρώµικα, πλύνετέ τα µε χλιαρ& νερ& και ένα ήπιο απορρυπαντικ&. Στεγνώστε τα φίλτρα στη σκιά πριν τα επανατοποθετήσετε.

ΤΟΠΟΘΕΤΗΣΤΕ ΠΑΛΙ ΤΑ ΦΙΛΤΡΑ ΑΦΑΙΡΕΣΗΣ ΟΣΜΩΝ ΚΑΙ ΣΥΛΛΟΓΗΣ ΣΚΟΝΗΣ

ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΤΕ ΤΑ ΦΙΛΤΡΑ 1 Επανατοποθετήστε τα φίλτρα στις αρχικές τους θέσεις. 2 Κλείστε το ανοιγ&µενο πλαίσιο. 3 Σπρώξτε το σηµάδι µε το βέλος του πλαισίου ώστε να ασφαλίσει στη θέση του. ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΙΛΤΡΩΝ Τα φίλτρα αέρα πρέπει να καθαρίζονταικάθε δύο εβδοµάδες. ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΜΟΝΑ∆ΑΣ ΚΑΙ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

• Σκουπίστε τα µε ένα µαλακ& ύφασµα.

• Μην τα καταβρέχετε απευθείας µε νερ&. Μπορεί να προκληθεί ηλεκτροπληξία ή βλάβη του εξοπλισµού.

• Μη χρησιµοποιείτε ζεστ& νερ&, διαλύτες, λειαντικές σκ&νες ή ισχυρά διαλύµατα. (στα µοντέλα AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

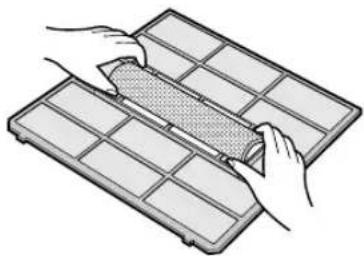

2ΕΛΛΗΝΙΚΑ ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΦΙΛΤΡΟΥ ΑΦΑΙΡΕΣΗΣ ΟΣΜΩΝ (ΠΡΑΣΙΝΟ) Το φίλτρο πρέπει να καθαρίζεται κάθε 3 ~ 6 µήνες.

ΑΦΑΙΡΕΣΤΕ ΤΑ ΦΙΛΤΡΑ ΑΕΡΑ

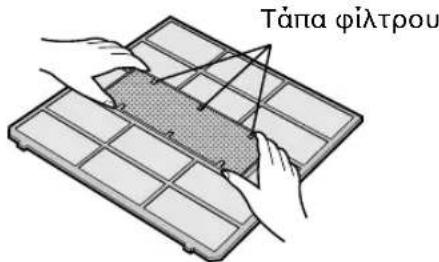

ΚΑΘΑΡΙΣΤΕ ΤΟ ΦΙΛΤΡΟ ΑΦΑΙΡΕΣΗΣ ΟΣΜΩΝ 1 Αφαιρέστε το φίλτρο αφαίρεσης οσµών απ& τα φίλτρα αέρα. 2 Αφήστε το φίλτρο αφαίρεσης οσµών µέσα σε διάλυµα ήπιου απορρυπαντικού για 10 έως 20 λεπτά. Ξεπλύνετε καλά µε νερ& και στεγνώστε το τελείως στον ήλιο. 3 Τοποθετήστε το καθαρ& φίλτρο αφαί- ρεσης οσµών κάτω απ& τις τάπες του φίλτρου που βρίσκονται πάνω στα φίλτρα αέρα.

ΤΟΠΟΘΕΤΗΣΤΕ ΠΑΛΙ ΤΑ ΦΙΛΤΡΑ ΑΕΡΑ

• Επιβάλλεται η αντικατάσταση του φίλτρου κάθε 3 χρ&νια καθώς µειώνεται η ικαν&τητά του να αφαιρεί τις οσµές. Μπορείτε να βρείτε καινούρια φίλτρα στον πλησιέστερο αντιπρ&σωπο. Ανταλλακτικ* φίλτρο: Τύπος AZ-F910C ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΙΛΤΡΟΥ ΣΥΛΛΟΓΗΣ ΣΚΟΝΗΣ (ΓΚΡΙ) Το φίλτρο πρέπει να αντικαθίσταται κάθε 3 ~ 6 µήνες.

ΑΦΑΙΡΕΣΤΕ ΤΑ ΦΙΛΤΡΑ ΑΕΡΑ

ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΤΟ ΦΙΛΤΡΟ ΣΥΛΛΟΓΗΣ ΣΚΟΝΗΣ 1 Αφαιρέστε το παλι& φίλτρο συλλογής σκ&νης απ& τα φίλτρα αέρα. 2 Τοποθετήστε το καινούριο φίλτρο συλλογής σκ&νης, µε τη µαύρη πλευρά να “βλέπει” προς τα πάνω, κάτω απ& τις τάπες του φίλτρου που βρίσκονται πάνω στα φίλτρα αέρα.

ΤΟΠΟΘΕΤΗΣΤΕ ΠΑΛΙ ΤΑ ΦΙΛΤΡΑ ΑΕΡΑ

• Τα φίλτρα καθαρισµού του ακάθαρτου αέρα δεν µπορούν να πλυθούν για να ξαναχρησιµοποιηθούν. Μπορείτε να βρείτε καινούρια φίλτρα στον πλησιέστερο αντιπρ&σωπο. Ανταλλακτικ* φίλτρο: Τύπος AZ-F900C EΛ-21 Τάπα φίλτρουΤάπα φίλτρουEΛ-22 ΠΡΙΝ ΚΑΛΕΣΕΤΕ ΤΟ ΣΕΡΒΙΣ Τα παρακάτω δεν υποδηλώνουν βλάβη του εξοπλισµού. Η ΜΟΝΑ∆Α ∆ΕΝ ΛΕΙΤΟΥΡΓΕΙ Η µονάδα δεν λειτουργεί εάν τεθεί σε λειτουργία αµέσως έπειτα απ& την απενεργοποίησή της. Η µονάδα δεν λειτουργεί αµέσως έπειτα απ& την αλλαγή του τρ&που λειτουργίας. Αυτ& γίνεται για την προστασία των εσωτερικών µηχανισµών. Περιµένετε για 3 λεπτά πριν λειτουργήσετε τη µονάδα. Η ΜΟΝΑ∆Α ∆ΕΝ ΕΚΠΕΜΠΕΙ ΘΕΡΜΟ ΑΕΡΑ Η µονάδα προθερµαίνεται ή αποψύχεται. ΗΧΟΣ ΤΡΙΞΙΜΑΤΟΣ Υπάρχει περίπτωση να ακούγεται ένας ήχος τριξίµατος απ& τη µονάδα. Ο ήχος αυτ&ς παράγεται κατά την τριβή του µπροστινού πλαισίου και των άλλων εξαρτηµάτων που διαστέλλονται ή ενώνονται λ&γω των θερµοκρασιακών µεταβολών.

Η µονάδα µπορεί να αναδίδει τις οσµές απ& τα χαλιά και τα έπιπλα που εισήλθαν σε αυτή και τις οσµές των εσωτερικών εξαρτηµάτων της συσκευής κλιµατισµού στο πρώτο στάδιο της εγκατάστασης. ΑΚΟΥΓΕΤΑΙ ΕΝΑΣ ΑΣΘΕΝΗΣ ΗΧΟΣ ΒΟΜΒΗΤΗ Αυτ&ς ο ήχος ακούγεται &ταν η µονάδα παράγει συµπλέγµατα ι&ντων. ΧΑΜΗΛΟΣ ΘΟΡΥΒΟΣ Ο απαλ&ς, χαµηλ&ς θ&ρυβος είναι ο ήχος του ψυκτικού που ρέει στο εσωτερικ& της µονάδας.

• Στη λειτουργία ΨΥΞΗΣ και ΑΦΥΓΡΑΝΣΗΣ, µερικές φορές µπορεί να εµφανιστούν υδρατµοί στην έξοδο του αέρα λ&γω της διαφοράς ανάµεσα στη θερµοκρασία του αέρα του δωµατίου και του αέρα που εξέρχεται απ&

• Στη λειτουργία ΘΕΡΜΑΝΣΗΣ, οι υδρατµοί µπορεί να εξέρχονται απ& την εξωτερική µονάδα κατά την απ&ψυξη. Η ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ∆Α ∆ΕΝ ΣΤΑΜΑΤΑΕΙ Επειτα απ& τη διακοπή της λειτουργίας, ο ανεµιστήρας της εξωτερικής µονάδας θα περιστρέφεται για περίπου ένα λεπτ& ώστε να ψυχθεί η µονάδα. ΑΝΑ∆ΥΟΝΤΑΙ ΟΣΜΕΣ ΑΠΟ ΤΗΝ ΕΞΟ∆Ο ΑΕΡΑ PLASMACLUSTER Πρ&κειται για την οσµή του &ζοντος που παράγεται απ& τον ιονιστή. Η πυκν&τητα του &ζοντος είναι πολύ µικρή, οπ&τε δεν επηρεάζει αρνητικά την υγεία σας. Το &ζον που απελευθερώνεται στον αέρα αποσυντίθεται γρήγορα, µε αποτέλεσµα να µην αυξάνεται η συγκέντρωσή του µέσα στο χώρο του δωµατίου. Κατά την ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ PLASMACLUSTER, η συσκευή κλιµατισµού λειτουργεί σε τρ*πο ΑΝΑΝΕΩΣΗΣ, ακ*µα κι *ταν υπάρχουν οσµές στο δωµάτιο.

• Για παράδειγµα, στην περίπτωση που το δωµάτιο είναι γεµάτο απ& καπνούς τσιγάρων πριν τεθεί σε λειτουργία η συσκευή κλιµατισµού, υπάρχει πιθαν&τητα να αδρανοποιηθεί ο ΑΙΣΘΗΤΗΡΑΣ ΟΣΜΩΝ. Η ΜΟΝΑ∆Α ∆ΕΝ ΛΕΙΤΟΥΡΓΕΙ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΕΠΙΛΕΓΜΕΝΟ ΤΡΟΠΟ

• Στην περίπτωση που µια εσωτερική µονάδα λειτουργεί σε τρ&πο ΨΥΞΗΣ ή ΑΦΥΓΡΑΝΣΗΣ, δεν µπορείτε να ζητήσετε απ& την άλλη µονάδα να λειτουργήσει σε τρ&πο ΘΕΡΜΑΝΣΗΣ. (4 δευτερ&λεπτα αργ&τερα ακούγεται ένα µακρ&συρτο ΜΠΙΠ και η ένδειξη θερµοκρασίας στον πίνακα ενδείξεων θα είναι “ ” και οι λυχνίες ΛΕΙΤΟΥΡΓΙΑΣ και ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ θα αναβοσβήνουν εναλλάξ.)

• Στην περίπτωση που µια εσωτερική µονάδα λειτουργεί σε τρ&πο ΘΕΡΜΑΝΣΗΣ, δεν µπορείτε να ζητήσετε απ& την άλλη µονάδα να λειτουργήσει σε τρ&πο ΨΥΞΗΣ ή ΑΦΥΓΡΑΝΣΗΣ. (4 δευτερ&λεπτα αργ&τερα ακούγεται ένα µακρ&συρτο ΜΠΙΠ και η ένδειξη θερµοκρασίας στον πίνακα ενδείξεων θα είναι “

λυχνίες ΛΕΙΤΟΥΡΓΙΑΣ και ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ θα αναβοσβήνουν εναλλάξ.) Η ΕΣΩΤΕΡΙΚΗ ΜΟΝΑ∆Α ΖΕΣΤΑΙΝΕΤΑΙ ΑΚΟΜΑ ΚΑΙ ΟΤΑΝ ∆ΕΝ ΛΕΙΤΟΥΡΓΕΙ ΣΕ ΤΡΟΠΟ ΘΕΡΜΑΝΣΗΣ Στην περίπτωση που πιέσετε το µπουτ&ν PLASMACLUSTER χωρίς να λειτουργεί η µονάδα, η λειτουργία PLASMACLUSTER θα εκτελεστεί χωρίς να συνοδεύει τη λειτουργία κλιµατισµού (π.χ. ΘΕΡΜΑΝΣΗ ή ΨΥΞΗ). Τώρα, ενδέχεται να αισθανθείτε το θερµ& αέρα να εξέρχεται απ& την έξοδο αέρα της µονάδας αν οι µονάδες των άλλων δωµατίων λειτουργούν σε τρ&πο ΘΕΡΜΑΝΣΗΣ. Η ταχύτητα περιστροφής του εσωτερικού ανεµιστήρα θα µειωθεί και θα τεθεί ΕΝΤΟΣ ή ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ, ανάλογα µε τη θερµοκρασία του

(µ*νο στα µοντέλα AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) Η ΕΣΩΤΕΡΙΚΗ ΜΟΝΑ∆Α ΖΕΣΤΑΙΝΕΤΑΙ ΑΚΟΜΑ ΚΑΙ ΟΤΑΝ ∆ΕΝ ΛΕΙΤΟΥΡΓΕΙ Αυτ& συµβαίνει επειδή το ψυκτικ& ρέει και µέσα απ& τους σωλήνες των εσωτερικών µονάδων που δεν λειτουργούν &ταν η άλλη µονάδα βρίσκεται σε τρ&πο λειτουργίας ΘΕΡΜΑΝΣΗΣ. Η ΜΟΝΑ∆Α ∆ΕΝ ΕΚΠΕΜΠΕΙ ΑΕΡΑ (λειτουργία PLASMACLUSTER που δε συνοδεύει κάποιον τρ*πο κλιµατισµού, λειτουργία ΑΥΤΟ-ΚΑΘΑΡΙΣΜΟΥ)

• Η(Οι) άλλη(ες) µονάδα(ες) βρίσκονται σε κατάσταση απ&ψυξης.ΕΛΛΗΝΙΚΑ ΕΑΝ Η ΜΟΝΑ∆Α ∆ΕΝ ΛΑΜΒΑΝΕΙ ΤΟ ΣΗΜΑ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Ελέγξτε εάν οι µπαταρίες του τηλεχειριστηρίου έχουν εξασθενήσει. Προσπαθήστε να µεταδώσετε πάλι το σήµα µε το τηλεχει- ριστήριο σωστά στραµµένο προς το παράθυρο του δέκτη σήµατος της µονάδας. Ελέγξτε εάν οι µπαταρίες του τηλεχειριστηρίου έχουν τοποθετηθεί µε τους π&λους στη σωστή

Εάν η µονάδα µοιάζει να έχει πάθει βλάβη, πριν καλέσετε το σέρβις, ελέγξτε τα ακ*λουθα σηµεία. ΕΑΝ Η ΜΟΝΑ∆Α ∆ΕΝ ΛΕΙΤΟΥΡΓΕΙ Ελέγξτε αν έχει ενεργοποιηθεί ο διακ&πτης του κυκλώµατος ή αν έχει καεί η ασφάλεια. ΕΑΝ Η ΜΟΝΑ∆Α ∆ΕΝ ΨΥΧΕΙ (‘Η ∆ΕΝ ΘΕΡΜΑΙΝΕΙ) ΑΠΟΤΕΛΕΣΜΑΤΙΚΑ ΤΟ ∆ΩΜΑΤΙΟ Ελέγξτε τα φίλτρα. Αν είναι βρώµικα, καθαρίστε τα. Ελέγξτε την εξωτερική µονάδα για να βεβαιωθείτε &τι δεν παρεµποδίζεται η είσοδος ή η έξοδος του αέρα. Ελέγξτε εάν η ρύθµιση του θερµοστάτη είναι η

Βεβαιωθείτε &τι τα πα- ράθυρα και οι π&ρτες είναι καλά κλεισµένα. Εάν ο αριθµ&ς των ατ&µων στο δωµάτιο είναι µεγάλος, η µονάδα µπορεί να µην επιτύχει την επιθυµητή θερµοκρασία. Ελέγξτε εάν στο δωµάτιο λειτουργούν συσκευές που παράγουν θερµ&τητα. Καλέστε το σέρβις &ταν η Λυχνία ΛΕΙΤΟΥΡΓΙΑΣ, η Λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ και η ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ στον πίνακα ενδείξεων αναβοσβήνουν.
