BEDIENUNGSANLEITUNG AEXM18CR SHARP

MEHRFACH-AUFTEILUNGS-

ZIMMER-KLIMAGERÄT

CLIMATISEUR DE SALLE

DE TYPE A DIVISION MULTIPLE

BEDIENUNGSPANLEITUNG

NOTICE D'UTILISATION

Vielen Dank für den Kauf these SHARP-Klimagerates.itte lessen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Erzeugnis betreiben.

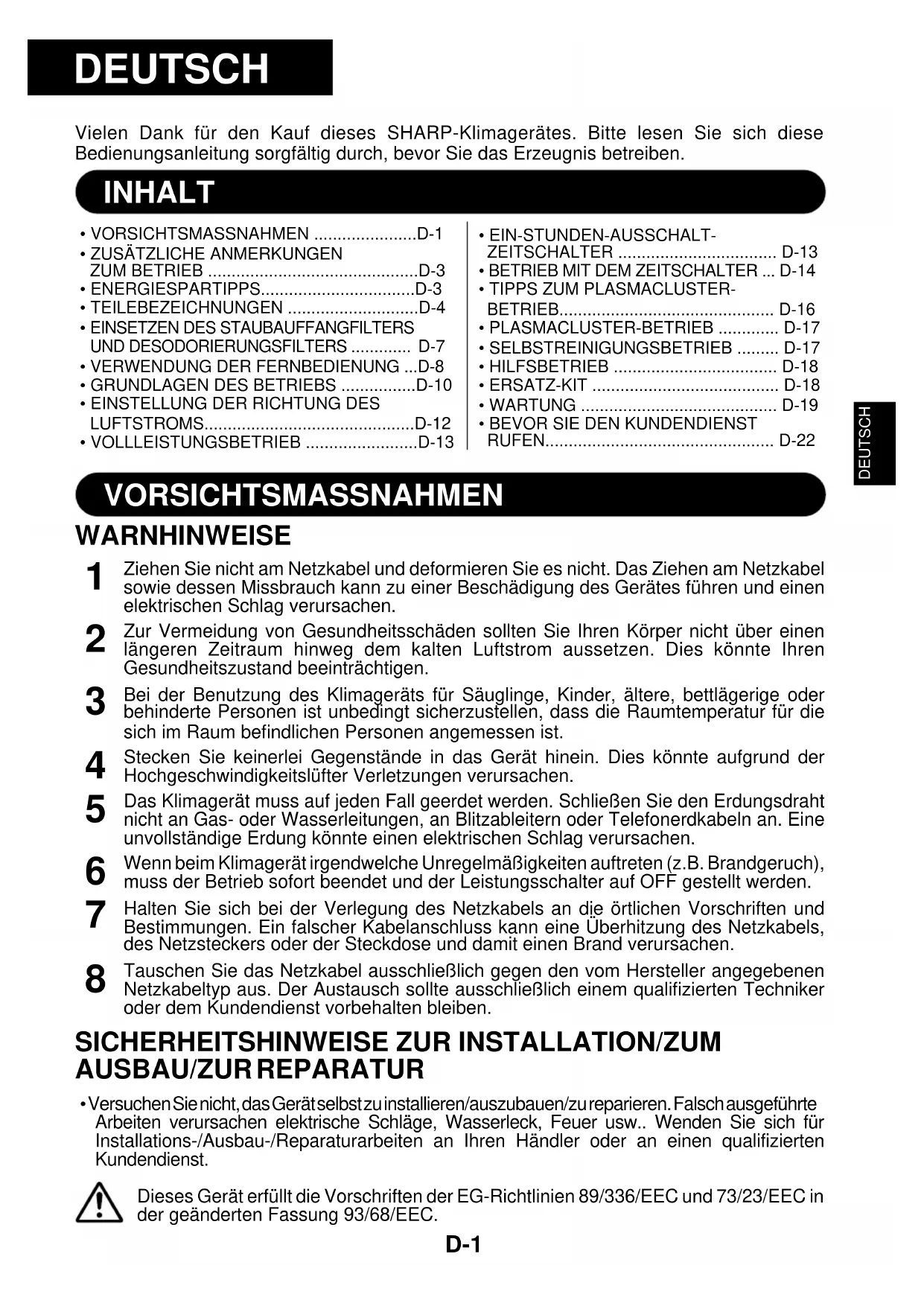

INHALT

VORSICHTSMASSNAHMEN D-1
ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB
- ENERGIESPARTIPPS. D-3
- TEILEBEZEICHNUNGEN D-4
EINSETZEN DES STAUBAUFFANGFILTERS UND DESODORIERUNGsfilters D-7
- VERWENDUNG DER FERNBEDIENUNG ...D-8
GRUNDLAGEN DES BETRIEBS D-10
EINSTELLUNG DER RICHTUNG DES LUFTSTROMS. D-12

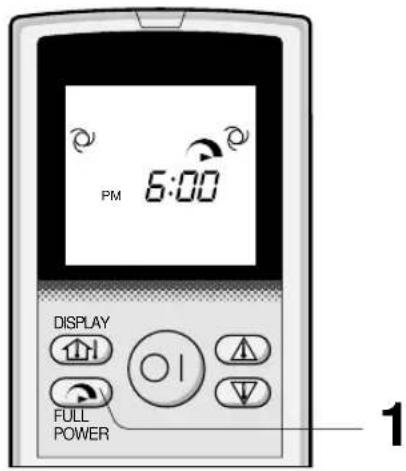

VOLLLEISTUNGSBETRIEB D-13

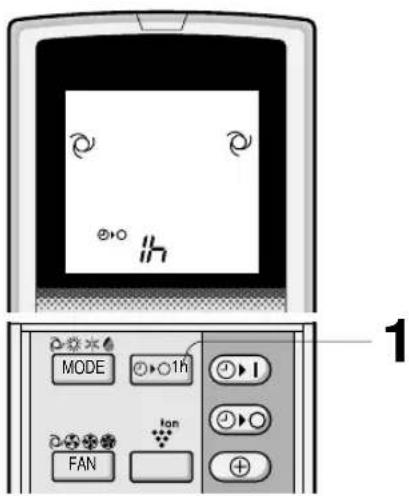

EIN-STUNDEN-AUSSCHALT- ZEITSCHALTER D-13
BETRIEB MIT DEM ZEITSCHALTER ... D-14
- TIPPS ZUM PLASMACLUSTER-BETRIEB. D-16
PLASMACLUSTER-BETRIEB D-17

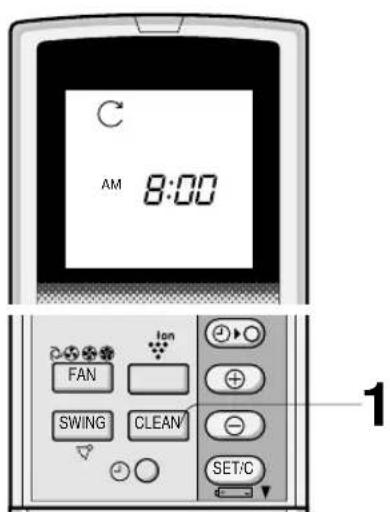

SELBSTREINIGUNGSBETRIEB D-17

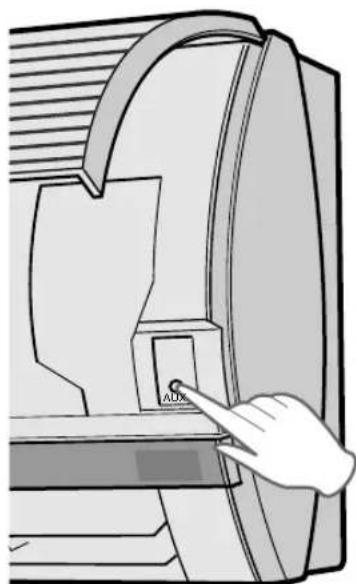

HILFSBETRIEB D-18
- ERSATZ-KIT D-18
WARTUNG D-19
BEVOR SIE DEN KUNDENDIENST RUFEN D-22

VORSICHTSMASSNAHMEN

WARNHINWEISE

1 Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einen elektrischen Schlag verursachen.
2 Zur Vermeidung von Gesundheitsschäden sollen den Sie ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aussetzen. Dies konnte ihren Gesundheitszustand beeinträchtigen.
3 Bei der Benutzung des Klimagerats für Säuglinge, Kinder, ältere, bettlägerige oder befinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die sich im Raum befindlichen Personen angemessen ist.
4 Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies konnte aufgrund der Hochgeschwindigkeitslufter Verletzungen verursachen.
5 Das Klimagerät muss auf jeder Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an. Eine unvollständige Erdung konnte einen elektrischen Schlag verursichen.
6 Wenn beim Klimagerätrgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf OFF gestellt werden.
7 Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften und Bestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursichen.
8 Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Techniker oder dem Kundendienst vorbehalten bleiben.

SICHERHEITSHINWEISE ZUR INSTALLATION/ZUM AUSBAU/ZUR REPARATUR

• Versuchen Sien nicht, das Gerätselbst zu installmenten/auszubauen/zureparieren. Falsch ausgeführte Arbeiten verursachen elektrische Schläge, Wasserleck, Feuer usw.. Wenden Sie sich für Installations-/Ausbau-/Reparaturarbeiten an ihren Handler oder an einen qualifizierten Kundendienst.

Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC in der geänderten Fassung 93/68/EEC.

SICHERHEITSHINWEISE ZUM BETRIEB

1 Offnen Sie regelmäß ein Fenster oder eine Tur, um den Raum zu luften, besonderss dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüfung kann einen Sauerstoffmangel verursichen.
2 Die Tasten nicht mit nassen Handen bedieten. Dies konnte einen elektrischen Schlag verursachen.
3 Aus Sicherheitsgründen sollen der Leistungsschalter ausgeschelt sein, wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
4 Überprüfen Sie den Montagerahmen für das Außergerät regelmäßig auf Verschleib und wichtigen, festen Sitz.
5 Legen Sie keinerlei Gegenstände auf das Außergerät und betreten Sie es nicht. Der Gegenstand oder die Person konnten in das Gerät hinein- bzw. hinunterfallen; dadurch konnten Beschädigungen bzw. Verletzungen verursacht werden.
6 Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt undarf nicht fur Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus zur Aufzucht von Tieren oder Pflanzen verwendet werden.
7 Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät konnten die elektrischen Isolierungen Schaden erhmen und einen elektrischen Schlag verursachen.
8 Blockieren Sie weder die Luftinlass- noch Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben.
9 Vor der Durchführung von Wartungs- oder Reinigungsrarbeiten muss in jedem Fall der Betrieb gestopt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter lauft, konnen Sie sich ansonsten Verletzungen zuziehen.
10 Verspritzen bzw. verschüttten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen.
11 Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt.
Kleinkinder sollen beaufsichtigt werden, um auszuschreiben, dass sie these Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG/ INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an.

Der Anschluss an ein Netz mit der falschen Voltzahl und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise)sogar einen Brand verursachen.

• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies können einen Brand verursachen.
  Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.
• Verlegen Sie den Ablaufschlauch jersey, um einen sanften Ablauf saferzustellen. Ein unzureichender Ablauf kann den Raum, die Mobel usw. feucht werden setzen.
• Stellen Sie abhängig vom Aufstellungsort sicher, dass ein Kriechstromschutz oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

		INNENTEMP.	AUSSENTEMP.
KÜHLEN	Obere Grenze	32°C T.T. 43°C 23°C F.T.	T.T. -
	Untere Grenze	21°C T.T. 21°C 15°C F.T.	T.T. -
HEIZEN	Obere Grenze	27°C T.T. 24°C - 18°C F.T.	T.T. -
	Untere Grenze	20°C T.T. -7°C - -8°C F.T.	T.T. -

T.T. = Trocknenthalermometer F.T. = Feuchthermometer

• Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich übersritten wird.

• Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchtigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart KühLEN oder TROCKNEN lauft.

BEI STROMAUSFALL

Dieses Klimagerät verfügbar über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.

Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einige Ausnahme sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschaltereinstellungen durchgefuhrt worden sind, müssen diese erneut eingestellt werden.

VORHEIZFUNKTION

Be der Betriebsart HEIZEN startet der Inneluftner nach dem Einschalten des Gerates möglicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerat geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außererat Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Wahrend der Enteisung laufen die Innen- und Außenläfter nicht.
• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Betrieb fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft Herauszieht und diese Wärme an den Raum abgibt. Daher hangt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollen den Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeitlang, um den ganzen Raum aufzuwärmen und zu heizen, Denn these Gerät arbeitet nach dem Prinzip der erzwungenen Luftumwalzung.

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps konnen Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATURE EIN

• Wenn im KühLEN-Betrieb das Thermostat 1^ hoher als die gewünschte Temperatur eingestellt wird und im HEIZEN-Betrieb 2^ niedriger, können Sie ca. 10 Prozent Strom sparen.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLIGHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kuhlbetriebes reduziert den Stromverbrauch.
• Schlieben Sie im Kuhl- und Heizbetrieb die Fenster und Turen.

STellen Sie DIE RICHTUNG DES LUFTSTROMS RICTIG EIN, UM DIE BESTMOGLICHE LUFTZIRKULATION ZU ERREICHEN

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGsfähIGEN BETRIEB SICHERZUSTellen

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS

TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINweg NICT BENUTZT WIRD

• Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom.

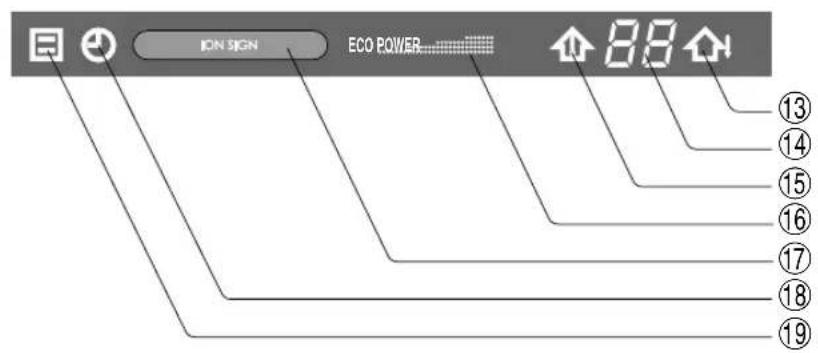

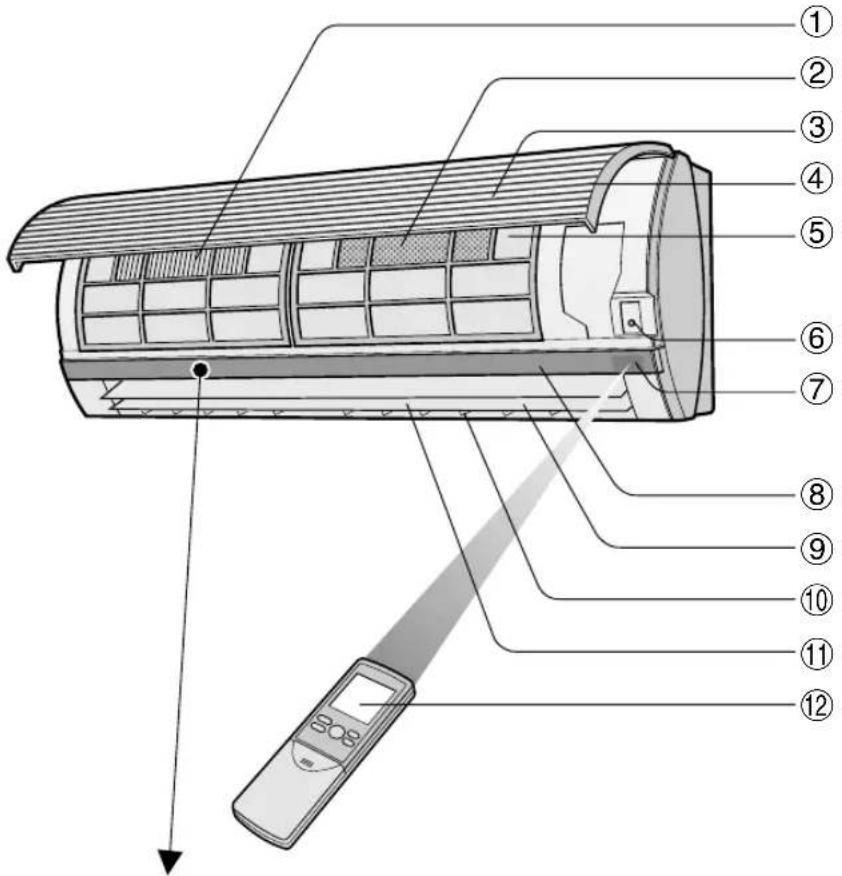

ZIMMERGERAT (Bei den Modellen AY-XPM7CR, AY-XPM9CR, AY-XPM12CR)

AUSSENGERAT

1 STAUBAUFFANGFILTER (nicht auswaschbar)
② DESODORIERUNGsfILTER (auswaschbar)
③ Einlass (Luft)
④ Öffnungsklappe
⑤ Luftfilter
6 AUX.-Taste
⑦ EMPFÄNGER-Fenster
⑧ Anzeigefeld
⑨ Lamellen zur vertikalen Einstellung
⑩ Lamellen zur horizontalen Einstellung
① Auslass (Luft)
⑫ Fernbedienung
13 Aussen-Temperaturlampe (grun
14 TEMPERATURANZEIGE
15 RAUM-Temperaturlampe (grun
16 SPANNUNGSÜBERWA-CHUNG
PLASMACLUSTER-Lampe (blau, grun)
ZEITSCHALTER-Lampe (orange
BETRIEBS-Lampe (rot

Einlass (Luft)
2 Verbindungskabel
3 Kuhlmittelrohr
4 Auslass (Luft)

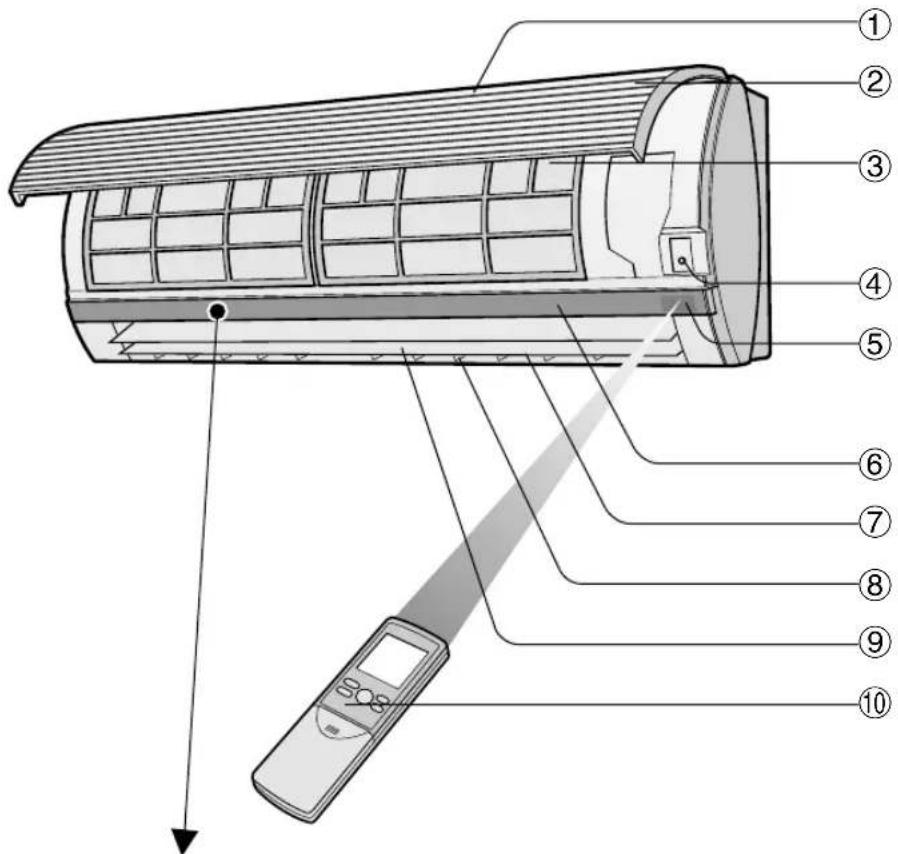

ZIMMERGÄT (Bei den Modellen AY-XM7CR, AY-XM9CR, AY-XM12CR)

① Einlass (Luft)
② Öffnungsklappe
③ Luftfilter
AUX.-Taste
⑤ EMPFÄNGER-Fenster
⑥ Anzeigefeld
⑦ Lamellen zur vertikalen Einstellung
⑧ Lamellen zur horizontalen Einstellung
Auslass (Luft)
Fernbedienung

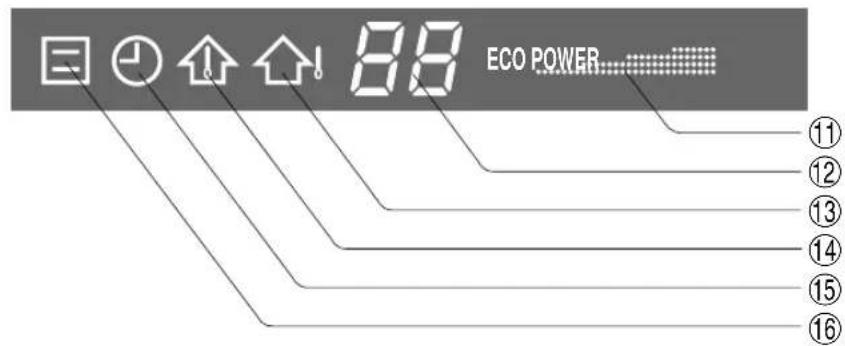

⑪ SPANNUNGSÜBERWA-CHUNG
⑫ TEMPERATURANZEIGE
13 Aussen-Temperaturlampe (grun
14 RAUM-Temperaturlampe (grun
ZEITSCHALTER-Lampe (orange
16 BETRIEBS-Lampe (rot

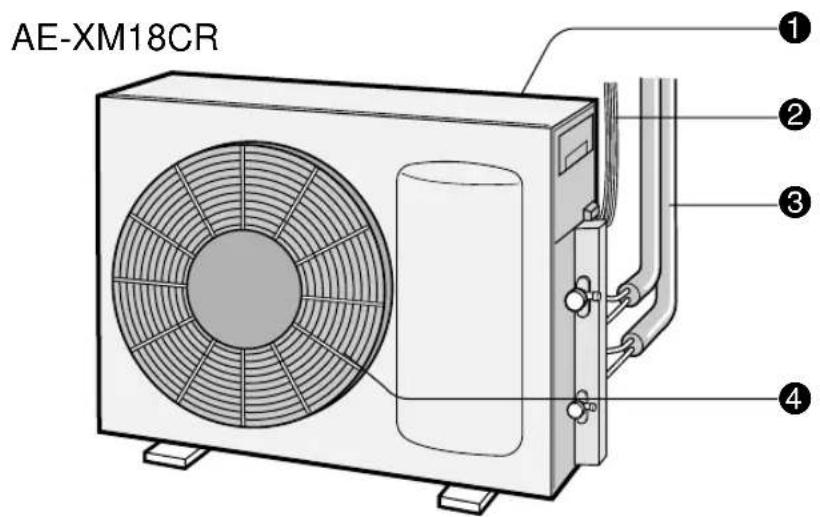

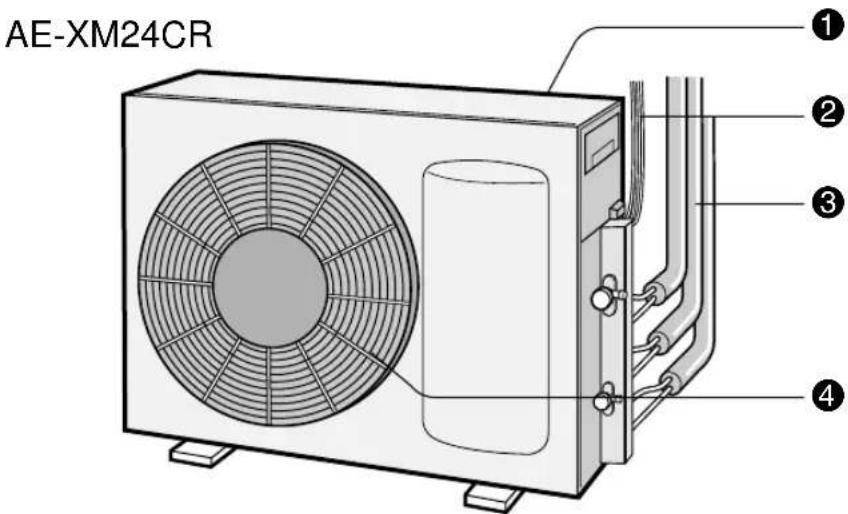

AUSSENGERAT

Einlass (Luft)
2 Verbindungskabel
3 Kuhlmittelrohr
4 Auslass (Luft)

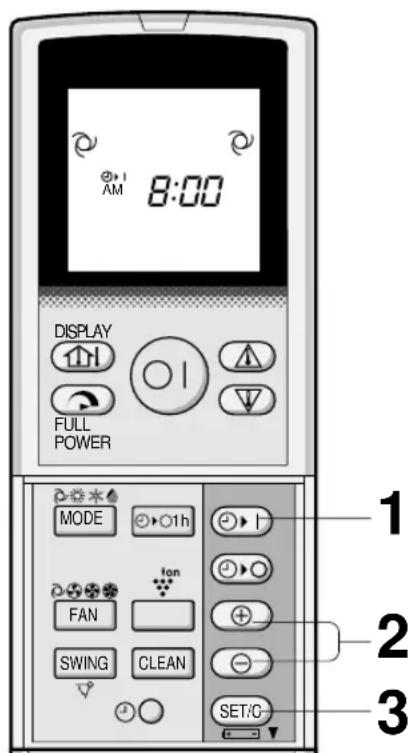

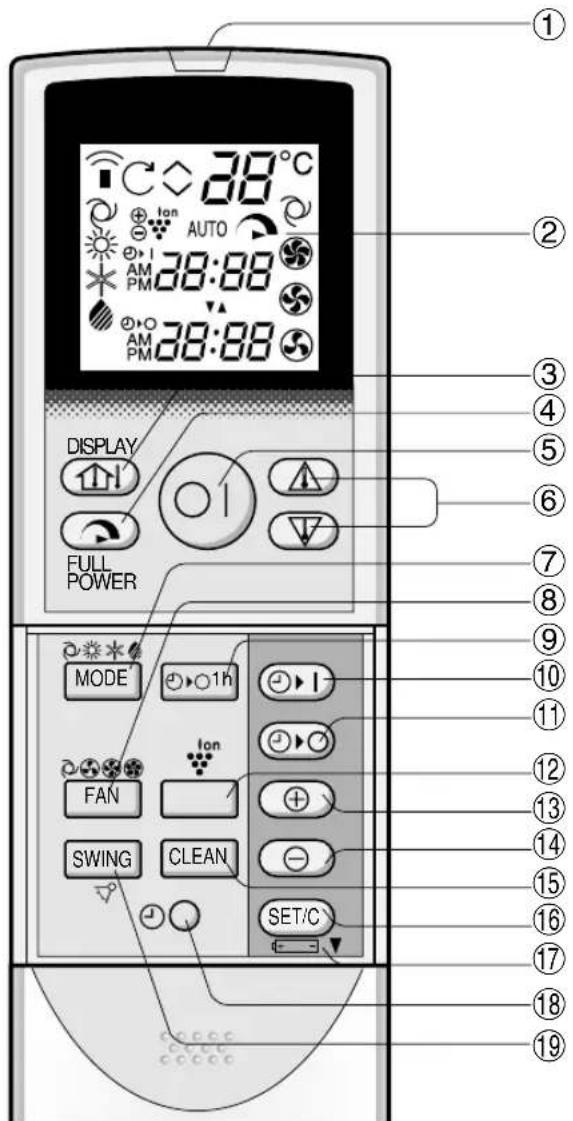

FERNBEDIENUNG

① SENDER
② ANZEIGE (Flüssigkristallanzeige)
③ ANZEIGE-Taste
④ VOLLLEISTUNGS-Taste
EIN-/AUS-Taste
⑥ THERMO. (Thermostat)-Taste
⑦ MODUS-Taste
LÜFTER-Taste
EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste
ZEITSCHALTER-AN-Taste (zur Einstellung der Einsatzzeit)

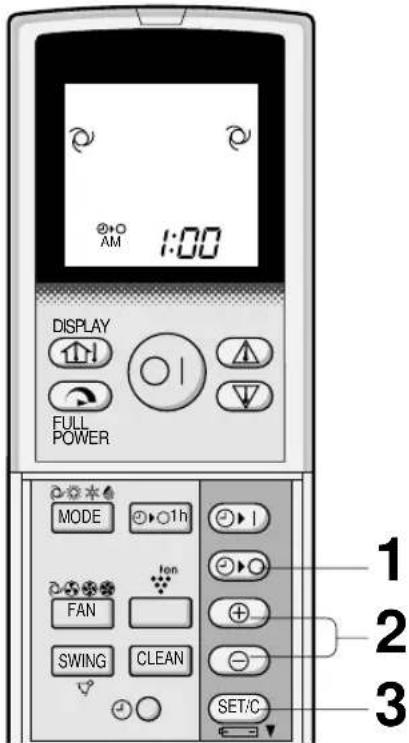

① ZEITSCHALTER-AUS-Taste (zur Einstellung der Ausschaltzeit)
PLASMACLUSTER-Taste (nur bei den Modellen AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR)
⑬ ZEITVORLAUF-Taste
④ ZEITRÜCKLAUF-Taste
15 SELBSTREINIGUNGS-Taste (nur bei den Modellen AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR)
ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste
⑦ Das BATTERIEFACH befindet sich unter thisem Symbol
UHR-Taste
19 SCHWUNG-Taste

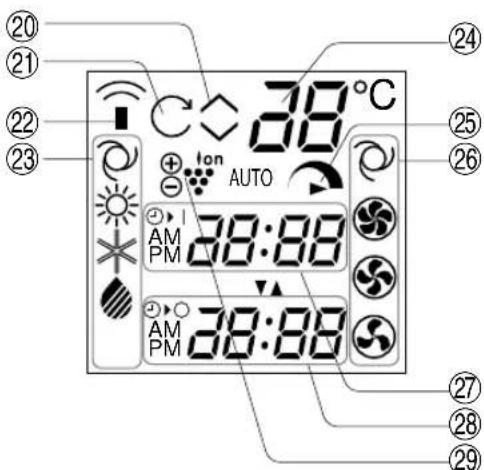

DIE FLUSSIGKRISTALLANZEIGE DER FERNBEDIENUNG

20 THERMOSTATEINSTELLUNG FÜR DIE BETRIEBSARTEN AUTOM. UND TROCKNEN

21 SELBSTREINIGUNGSSYMBOL (nur bei den Modellen AY-XPM7CR/AY-XPM9CR/ AY-XPM12CR)

② SENDERSYMBOL

23 BETRIEBSSYMBOLE :AUTOM.:TROCKEN

：HEIZEN：KUHDN

② TEMPERATURANZEIGE

⑤ VOLLLEISTUNGSSYMBOL

LÜFTERGESCHWINDIGKEITSSYMBOLE

：AUTOM.:NIEFGIG

HOCH: SCHWACH

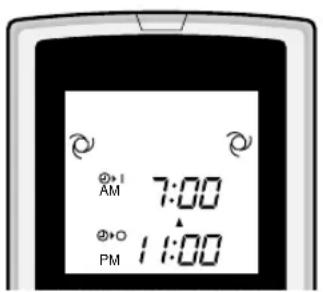

ZEITSCHALTER-AN-ANZEIGE/UHR

Zur Anzeige der Einsatzzeit oder der aktuellen Uhrzeit.

ZEITSCHALTER-AUS-ANZEIGE

Zur Anzeige der Ausschaltzeit oder Einstellung des Ein-Stunden-Ausschalt-Zeitschalters.

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

EINSETZEN DES STAUBAUFFANGFILTERS

UND DESODORIERUNGsfilters

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

Der Staubauffangfilter und der Desodorierungsfilter sind als Zubehörteile these Geräts verpackt. Während des Klimagerätebetriebs entfern den Filter Staub und Tabakrauch aus der Luft und geben saubere Luft aus.

STAUBAUFFANGFILTER (grau)
Mit der schwarzen Seite nach oben einsetzten.

DESODORIERUNGSFILTER (grün)

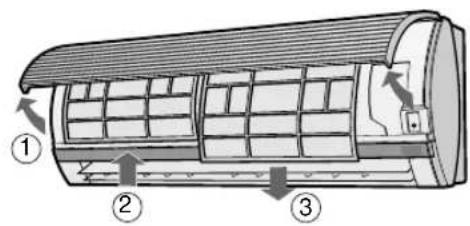

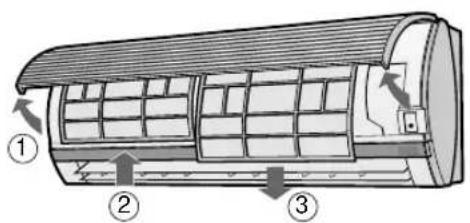

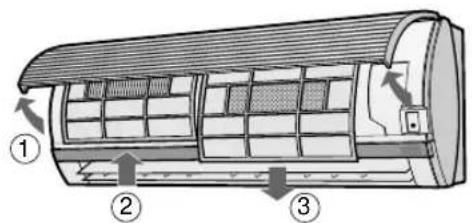

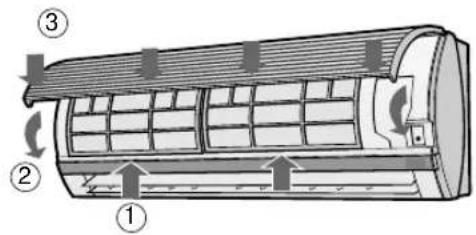

1 Entnehmen Sie die Luftfilter.

① Öffnen Sie die Öffnungsklappe.
② Drücken Sie die Luftfilterleitung nach offen, um sie aus der Halterung zu halten.
③ Ziehen Sie die Luftfilter nach unter heraus.

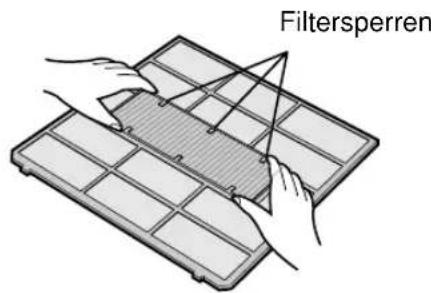

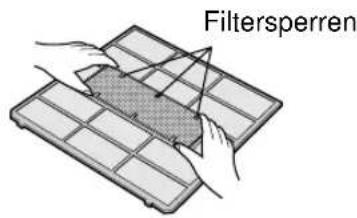

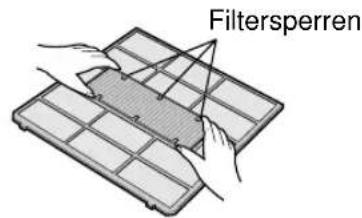

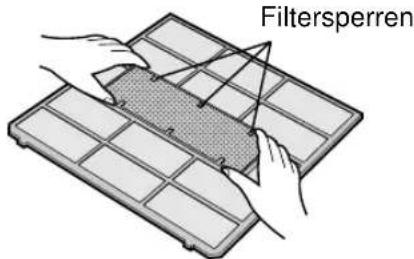

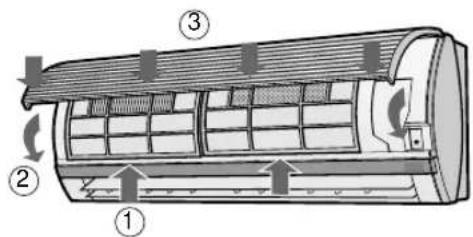

2 Setzen Sie den Staubauffangfilter und den Desodorierungsfilter unter die Filtersperren ein, die sich auf dem Luftfilter befinden.

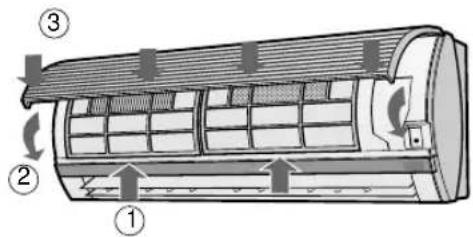

3 Setzen Sie die Luftfilter wieder ein.

① Setzen Sie die Luftfilter wieder in die Ursprungspositionen ein.
② SchlieBen Sie die Öffnungsklappe.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

VORSICHTSMASSNAHMEN:

Die Filter sind in einem Plastikbeutel versiegelt, damit ihre Staubauffangwirkung aufrechterhalten bleibt. Offnen Sie den Beutel erst bei Verwendung der Filter. (Anderenfalls konnte sich die Lebensdauer der Filter verkurzen.)
- Setzen Sie die Filter keinem direkten Sonnenlicht aus. (Anderenfalls könnte sich die Leistung verschlechtern.)

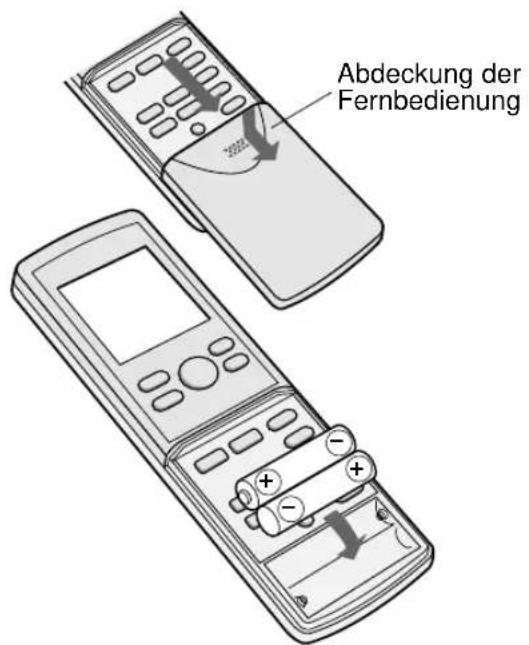

EINLEGEN DER BATTERIEN Verwenden Sie zwei AAA (R03)-Batterien.

1 Entfernen Sie die Abdeckung der Fernbedienung.
2 Legen Sie Batterien in das Batteriefach ein; achten Sie besteht auf die richtige Ausrichtung der und Polarität.

• Wenn die Batterien richtig eingelegt worden sind, erscheint auf dem Display "AM 6:00".

3 Setzen Sie die Abdeckung der Fernbedienung wieder auf.

HINWEISE:

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefahr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß Funktioniert, behmen Sieitte die Batterien hereaus und legen Sie sie nach ca. 30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung Heraus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht benutzen.

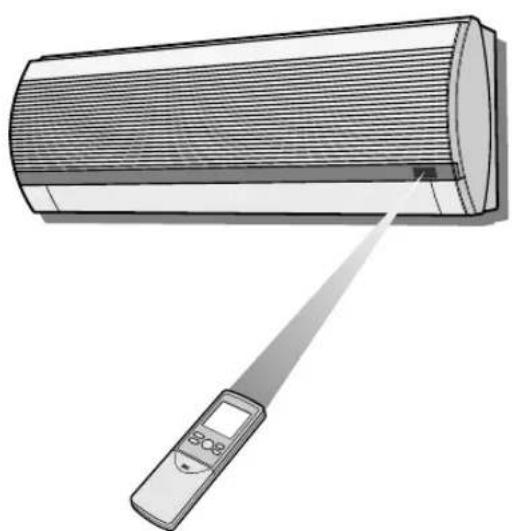

DIE VERWENDUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Geräte einen Piepton.

• Stellen Sie sich, dass sich zwischen der Fernbedienung und dem Gerät keine Vorhänge oder andere Gegenstände befinden.
  Die Fernbedienung Funktioniert aus einer Entfernung von bis zu 7 Metern.

VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sieitte die Gardinen, um das Licht am Eindringen zu hindern.
• Die Benutzung einer leichtentzündlichen Leuchtstoffrähe im selbst Raum kann die Übertragung des Signals möglicherweise stären.
• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selbst Raum benutzten Gerätes gesendeten Signale beeinflusst werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.

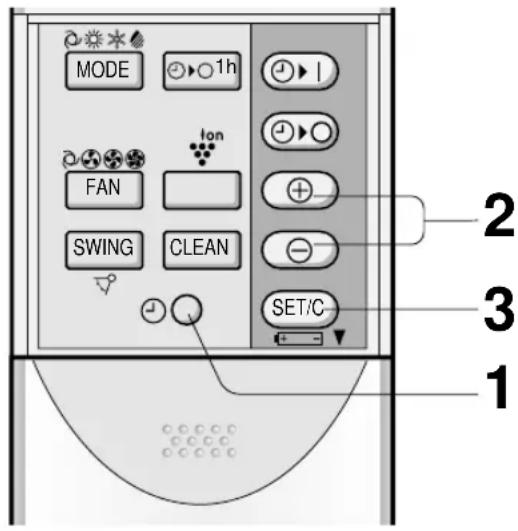

EINSTELLUNG DER AKTUEllen ZEIT

Sie konnen zwischen zwei verschieden Einstellungen wahlen: 12-Stunden-Anzeige und 24-Stunden-Anzeige.

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

Beispiel: 17:00 Uhr

Uhrzeit Anzeige
12-Stunden PM	5:00
24-Stunden 17:00

1 Drucken Sie zur Einstellung der 12-Stunden-Anzeige im ersten Schritte einmal die UHR-Taste.

Drücken Sie zur Einstellung der 24-Stunden-Anzeige im ersten Schritt zweimal die UHR-Taste.

2 Drücken Sie zur Einstellung der aktuellen Uhrzeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.

• Halten Sie die Taste gedrückt, um die Zeit schnell vor- oder zurücklaufen zu halten.

3 Drucken Sie die ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste.

• Das Ausrufezeichen (:) blinkt, um anzuziegen, dass die Uhr Funktioniert.

HINWEIS:

Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Betrieb des Zeitschalters programmiert ist.

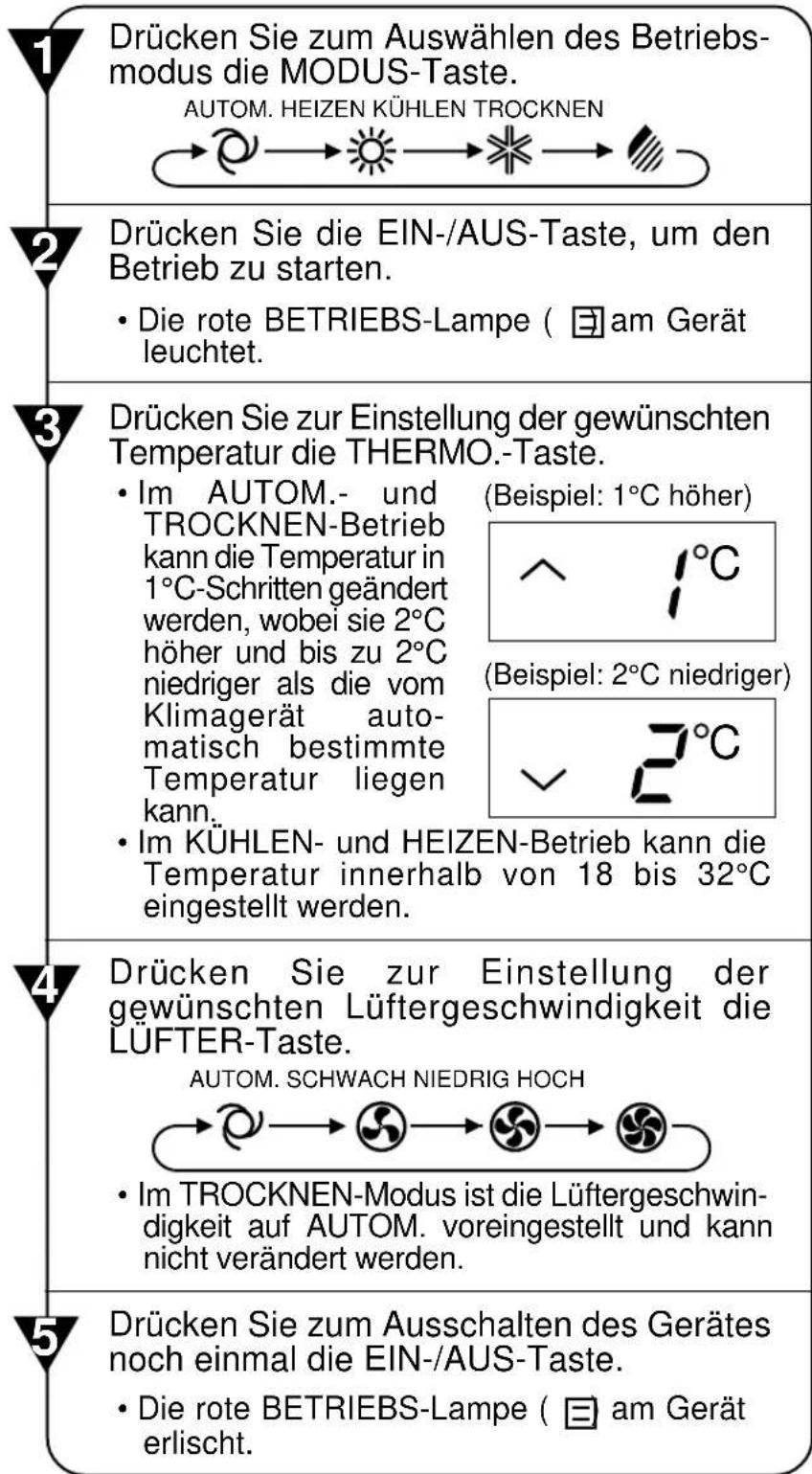

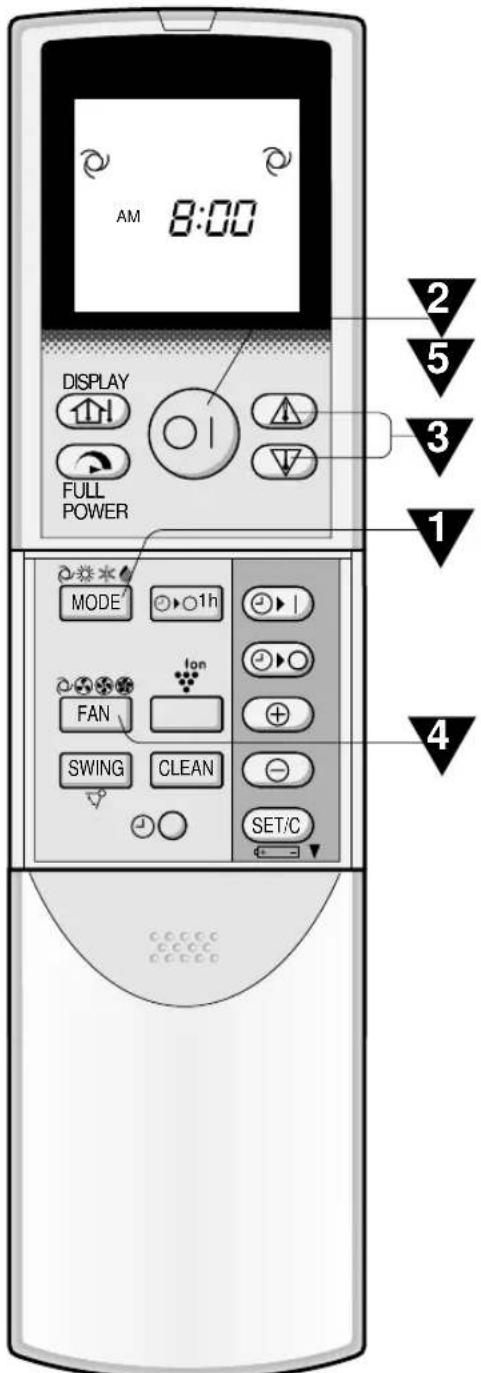

GRUNDLAGEN DES BETRIEBS

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

HINWEISE:

Dieses Klimagerät ist ein Mehr-Einheitengerät, bei dem zwei (oder drei) Zimmergeräte an einem Außererat angeschlossen sind. Wenn bei einem der Zimmergeräte ein abweichender Einstellmodus aktiviert ist, arbeiten die später betriebenen Zimmergeräte möglicherweise nicht.

• Wenn das(die) Zimmergerät(e) im HEIZEN-Modus lauft(laufen), können die anderen Geräte nicht im KühLEN- oder TROCKNEN-Modus betrieben werden.
• Wenn das(die) Zimmergerät(e) im KühLEN- oder TROCKNEN-Modus lauft(laufen), können die anderen Geräte nicht im HEIZEN-Modus betrieben werden.

Wenn sich der Modus der später betriebenen Zimmergeräte von dem der aktivierten Geräte unterscheidet, wird 4 Sekunden später ein langer PIEPTON ausgegeben, die Temperatur-Anzeige auf dem Anzeigefeld zeigt "---" an und die BETRIEBS-Lampe und ZEITSCHALTER-Lampe blinken abwechselnd. Dies zeigt an, dass die später in Betrieb genommen Geräte nicht arbeiten. Ändern Sie in solch einem Fall den Fernbedienungs-Modus und senden Sie das gleiche Modussignal, mit dem die anderen Geräte arbeiten. Von den später in Betrieb genommen Geräten werden zwei PIEPTÖNE ausgegeben und die Geräte arbeiten normal.

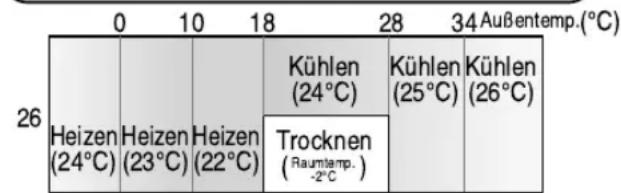

TIPPS ZUR BETRIEBSART AUTOM.

Im AUTOM.-Modus werden automatisch sowohl die Temperatur-Einstellung als auch der Modus entsprechend der beim Einsatzen des Gerätes herrschenden Raum- und Außentemperatur gewählt.

Betriebsart- und Temperatureinstellungen

Raumtemp. Bei den Angaben in ( ) handelt es sich um die Temperatur-Einstellungen.

• Wenn sich während des Betriebes die Außentemperatur verändert,ändern sich die Temperatur-Einstellungen wie in der nachfolgenden Tabelle aufgeführrt.
• Der Modus des zuerst in Betrieb genommen Gerätes hat ohne Berücksichtigung auf die graphische Darstellung gegenüber den anderen Geräten Priorität.

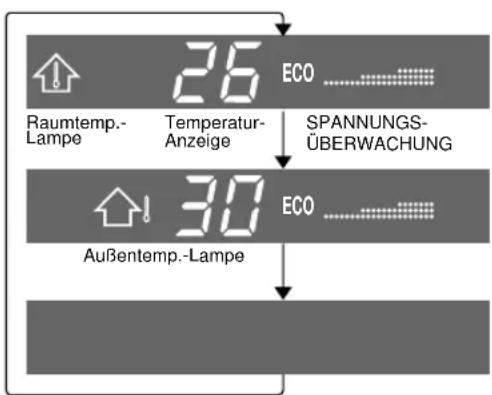

TIPPS ZUM ANZEIGEFELD

Das Anzeigefeld ändert sich bei jeder Betätigung der ANZEIGE-Taste wie nachfolgend aufgeführrt.

Die Raumtemperatur und SPANNUNGS-ÜBERWACHUNG werden angezeigt.

Die AuBentemperatur und SPANNUNGS-UBERWACHUNG werden angezeigt.

Keine Anzeige.

SPANNUNGSÜBERWACHUNG

Wenn die Raumtemperatur oder die Außentemperatur angezeigt wird, leuchtet für den KühLEN- und HEIZEN-Betrieb SPANNUNGSÜBERWACHUNG in 4 Stufen (3 Stufen für den TROCKNEN-Betrieb), um die Betriebsleistung anzuzeigen. Wenn das Klimagerät im KühLEN-und HEIZEN-Betrieb mit maximaler Leistung betreiben wird, leuchtet "Power" auf dem Anzeigebildschirm auf und "Eco" schaltet sich aus.

HINWEISE:

• Bei den angezeigten Temperaturen handelt es sich um grobe Schätzungen, die von den tatsächlichen Temperaturen abweichen können.
• Temperatur-Anzeigebereiche

Raimtemperatur: 0^ 40^ (Lo wird bei weniger als 0^ und H, bei mehr als 40^ angezeigt)

Außentemperatur: -9^ 45^ (Lö wird bei weniger als -9^ und H, bei mehr als 45^ angezeigt)

• -- wird während der ersten 120 Sekunden des Betriebes angezeigt, während die Temperaturen erfasst werden. (Die Temperaturerfassung kann mehr als 120 Sekunden dauern, wenn andere Geräte in Betrieb sind.)
• -- wird 5 Sekunden lang angezeigt, wenn das Gerät nicht in Betrieb ist.

VERTIKALER LUFTSTROM

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

KühLEN- und TROCKEN-Betrieb Horizontaler Luftstrom

HEIZEN-Betrieb Diagonaler Luftstrom

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG

Drucken Sie einmal die SCHWUNG-Taste auf der Fernbedienung.

Die Lamellen fur den vertikalen Luftstrom andern kontinuierlich ihren Winkel.

Drücken Sie die SCHWUNG-Taste noch einmal, sobald sich die vertikalen Einstellungslamellen in der gewünschten Position befinden.

Die Lamellen beenden ihre Bewegung innerhalb des in der rechten Abbildung aufgeführten Bereiches.
Die eingestellte Position wird gespeichert und bei der nachsten Inbetriebnahme des Gerätes automatisch wieder eingestellt.

Einstellbereich

Betriebsarten Kühlen und TROCKNEN

Betriebsart HEIZEN

Der Einstellbereich ist kleiner als der SCHWUNG-Bereich, um ein Tropfen des Kondenswassers zu vermeiden.

Der Bereich ist groß, damit der Luftstrom direkt auf den Boden gerichtet werden kann.

HORIZONTALER LUFTSTROM

Halten Sie die horizontalen Einstellungslamellen wie nebenstehend gezeigt fest und stellen Sie die Luftstromrichtung ein.

VORSICHT

Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der vertikalen Einstellungslamellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgeführrt wird.
• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten Kühlen oder Trocknen für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das Klimagerät mit der sanften Ventilatordrehzahl "SCHWACH" über einen längeren Zeitraum hinweg betreiben.

An den Lamellen konnte sich Kondenswasser bilden.

VOLLLEISTUNGSBETRIEB

Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum sochnell abzukühlen oder zu erwämen, dass Sie sich kurz nach ihrem Eintreffen darin bei angenehmer Temperatur aufhalten konnen.

1 Drücken Sie zum Aktivieren des VOLLEISTUNGS-Betriebes die VOLLEISTUNGS-Taste, während das Klimagerät in Betrieb ist.

Die Fernbedienung zeigt

Die Temperatur-Anzeige erlisch.

ABBRECHEN

Drücken Sie noch einmal die VOLLEISTUNGS-Taste.

• Der VOLLLEISTUNGS-Betrieb wird auch beim Ändern des Betriebsmodus oder Ausschalten des Gerätes abgebrochen.

HINWEIS:

• Sie können die Temperatur und die Lüfterdrehzahl nicht während des VOLLLEISTUNGS-Betriebs einstehen.

EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde.

1 Drucken Sie die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste.

Die Fernbedienung zeigt " an.
Die orange ZEITSCHALTER-Lampe ( ④ am Gerat leuchtet auf.
- Das Gerät beendet seinen Betrieb nach einer Stunde.

ABBRECHEN

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

Drucken Sie die ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste.
Die orange ZEITSCHALTER-Lampe ( am Gerät erlischt.

Oder schalten Sie das Gerät durch Betätigung der EIN-/AUS-Taste aus.

Die rote BETRIEBS-Lampe ( und die orange ZEITSCHALTER-Lampe ( (日) ) am Gerat erliesen.

HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER-AN-und ZEITSCHALTER-AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebes eine weitere Stunde in Betrieb besteht, *nemen *müssen Sie wahrend des Betriebes noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drucken.
• Wenn ZEITSCHALTER-AN und/oder ZEITSCHALTER-AUS eingestellt ist/sind, werden durch Betätigung der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

BETRIEB MIT DEM ZEITSCHALTER

HINWEIS:

Stellen Sie vor der Einstellung des Zeitschalters sicher, dass die Uhr auf die richtige Uhrzeit eingestellt ist.

ZEITSCHALTER-AUS

1 Drucken Sie die ZEITSCHALTER-AUS-Taste (O).
2 Die ZEITSCHALTER-AUS-Anzeige der blinkt. Drucken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)
3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste.

Die orange ZEITSCHALTER-Lampe ( ) am Gerät leuchtet auf.
- Beim Empfangen des Signals erzeugt das Gerä einen Piepton.

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

TIPPS ZUM ZEITSCHALTER-AUSBETRIEB

Wenn der ZEITSCHALTER-AUS - Betrieb eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (automatische Schlaffunktion)

BETRIEBSART KÜHLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 1^ .

BETRIEBSART HEIZEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, verringgert sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 3^ .

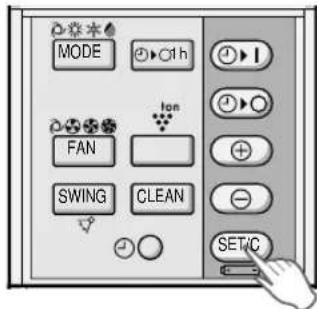

ABBRECHEN DES ZEITSCHALTER-MODUS

Drucken Sie die ZEITSCHALTER-EINSTELL-/ ABBRUCH-Taste.

Die orange ZEIT-SCHALTER-Lampe (Am Gerat erlischt.
Die aktuelle Uhrzeit wird auf der Fernbedienung angezeigt.

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

HINWEIS:

• Wenn die EINSCHALTZEIT, die AUSSCHALTZEIT oder der EIN-STUNDEN-ZEITSCHALTER eingestellt sind, werden durch Betätigung der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

ÄNDERN DER EINSTELLUNG

Löschen Sie zunachst die ZEITSCHALTER-Einstellung und stellen Sie sie dann neu ein.

ZEITSCHALTER-AN

1 Drucken Sie die ZEITSCHALTER-AN-Taste ( I).
2 Die ZEITSCHALTER-AN-Anzeige blinkt. Drucken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)
3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste.

Die orange ZEITSCHALTER-Lampe ( ) am Gerät leuchtet auf.
- Beim Empfangen des Signals erzeugt das Geräte einen Piepton.

4 Wahlen Sie die Betriebsbedingung.

• Das Gerät schaltet sich vor der eingestallen Zeit ein und sört damit, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird. (Weckfunktion)
• Falls ein/die Gerät(e) in einem Modus betrieben wird/werden, während bei einem anderen Gerät ZEITSCHALTER-AN eingestellt ist, aktiviert der Zeitschalter nicht den programmierten Betrieb.

Die PLASMACLUSTER-Taste und die SELBSTREINIGUNGS-Taste sind nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR vorhanden.

KOMBINIERTE VERWENDUNG DES ZEITSCHALTER-AN UND-AUS

Sie können die ZEITSCHALTER-AN und -AUS in Kombination benutzen.

Beispiel:

Beenden des Betriebes um 23:00 Uhr und Wiederaufnahme des Betriebes (mit derselben Betriebs- und Temperatur-Einstellung) um 7:00 Uhr, um die Raumtemperatur auf die gewünschte Gradzahl einzustellen:

1 Stellen Sie den ZEITSCHALTER-AUS während des Betriebes auf 11:00 p.m.
2 Stellen Sie den ZEITSCHALTER-AN auf 7:00 a.m.

Der Pfeil (▼ oder ▲) zwischen der Anzeige von ZEITSCHALTER-AN und des ZEITSCHALTER-AUS zeigt an, welche der programmierten Zeiten zuerst aktiviert wird.

HINWEISE:

• Eine Programmierung des ZEITSCHALTER-AN und des ZEITSCHALTER-AUS mit verschiedenen Temperatur- oder sonstigen Einstellungen ist nicht möglich.
  Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat.

Der Ionisator im Klimagerät gibt Cluster-lonen in den Raum frei, die eine kollektive Masse von positiven und negativen lonen bilden.
Die Cluster-lonen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Molekule.

LUFTREINIGUNGSBETRIEB

Die in die Luft ausgegeben Cluster-lonen eliminierenden durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Molekule.

ERFRISCHUNGSBETRIEB

Eine große Anzahl an Minus-lonen sollen großteils in der natürlichen Umwelt, wie beispiselsweise in der Höhe von Wasserfallen oder Wäldern gefunden werden konnen. In thisum Betriebsmodus werden mehr negative lonen ausgegeben, damit die Luft im Raum an diese Umweltbedingung heranreicht.

PLASMACLUSTER AUTOM.-BETRIEB

Der Staubsensor und der Geruchssensor erfassen unreine Luft im Raum.

Der Luftreinigungsbetrieb wird eine Minute nach Einschalten des Klimagerats ausgeführht, um unreine Luft zu erkennen.

Der Luftreinigungsbetrieb und Auffrischungsbetrieb werden eingestellt und je nach Verunreinigungsgrad der Luft automatisch ausgeführct.

Der Luftreinigungsbetrieb wird ausgeführht, wenn unreine Luft erfasst wird; der Auffrischungsbetrieb wird ausgeführht, wenn die Luft sauber ist.

SELBSTREINIGUNGSBETRIEB

Der Plasmacluster-Betrieb wird im LÜFTER- oder HEIZEN-Betrieb ausgeführrt, um das Wachstum von Schimmelpilzen zu reduzieren und die Luft im Inneren des Klimagerätes zu trocknen.

Verwenden Sie den Betrieb beim Jahreszeitenwechsel.

Vorhandene Schimmelpilze können nicht mit diesen Berieb eliminiert werden.

TIPPS ZUM STAUBSENSOR UND GERUCHSSSENSOR

Auf was reagiert der Staubsensor?

• Der Staub sensor reagiert auf Schimmelpilze, Pflanzen/Blumenpollen, tote Zecken, Staub, Tabakrauch usw..

Auf was reagiert der Geruchssensor?

• Der Geruchssensor reagiert auf Tabakrauch, Motorabgase, Gerüche von Tieren usw..

Der Staubsensor und der Geruchssensor reagieren ebenfalls auf Insektizidausdunstungen, Kosmetika, Alkohol, Chemikalien u.v.m., sowie auf extreme Temperatur-/Feuchigkeitsschwankungen.

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

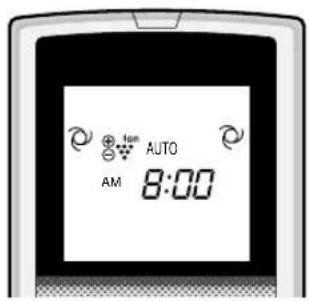

Sie können den PLASMACLUSTER AUTOM.-BETRIEB, LUFTREINIGUNGSBETRIEB oder AUFFRISCHUNGSBETRIEB auswahlen.

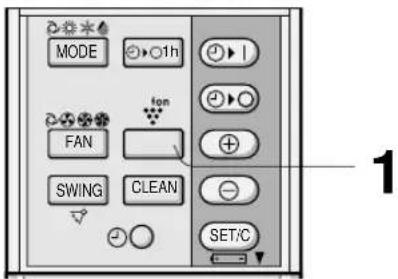

1 Drücken Sie die PLASMACLUSTER-Taste, wenn das Gerätin Betrieb ist, um den Modus auszuwahlen.

PLASMACLUSTER AUTOM. LUFTREINIGUNG AUFFRISCHUNG ABBRECHNEN

• Im LUFTREINIGUNGSBETRIEB leuchtet die blaue PLASMACLUSTER-Lampe an der Einheit auf.
• Im AUFFRISCHUNGSBETRIEB leuchtet die grüne PLASMACLUSTER-Lampe an der Einheit auf.

ABBRECHEN

Drucken Sie die PLASMACLUSTER-Taste, bis das PLASMACLUSTER-Symbolauf demFernbedienungsdisplay erlischt.

Die PLASMACLUSTER-Lampe an der Einheit erlischt.

HINWEISE:

Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert und nach dem nachsten Einsatz arbeitet das Klimagerät in derselben Betriebsart.
- Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die ANZEIGE-Taste.
- Wenn die PLASMACLUSTER-Taste gedrück wird, während das Gerät nicht in Betrieb ist, wird der PLASMACLUSTER-Betrieb ohne Klimagerätbetrieb ausgeführrt (z. B. HEIZEN oder KühLEN). Das Fernbedienungssymbol wird ausgeschaltet und die Lüfterdrehzahl kann nicht auf AUTOM. gestellt werden. Zu dieser Zeitpunkt konnen Sie bemerken, dass die Geräte in den anderen Räumen im HEIZEN-Modus laufen. Der Lüfter verringiert die Drehzahl und wird je nach Raumtemperatur ein- und ausgeschaltet.

SELBSTREINIGUNGSBETRIEB

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

1 Drucken Sie die SELBSTREINIGUNGS-Taste, wenn das Gerät nicht in Betrieb ist.

Das Fernbedienungsgerat zeitgt C"an.
Die rote BETRIEBS-Lampe ( und die blaue PLASMACLUSTER-Lampe an der Einheit leuchten auf.
- Das Gerät stoppt nach 40 Minuten den Betrieb.
Die restliche Betriebszeit wird auf der TEMPERATUR-ANZEIGE des Zimmergerätes in Minuten angegeben.

ABBRECHEN

Drucken Sie die SELBSTREINIGUNGS-Taste. Oder schalten Sie das Gerät durch Betätigung der EIN-/AUS-Taste aus.

Die rote BETRIEBS-Lampe ( die blaue PLASMACLUSTER-Lampe und die TEMPERATURANZEIGE an der Einheit schalten sich aus.

HINWEIS:

• Wahlendes SELBSTREINIGUNGS-Betriebes konnen Sie die Temperatur, die Lufterrehzahl, die Luftstromrichtung und den Zeitschalter nicht einstehen.

Verwenden Sie diesen Modus, wenn die Fernbedienung nicht zur Verfügung stehen.

EINSCHALTEN

Heben Sie die Frontplatte des Geräts ab und drücken Sie den AUX.- Taste auf dem Bedienfeld.

Die rote BETRIEBS-Lampe ( ) am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTOM.-Modus.
Die Lüftergeschwindigkeit und Temperatur-Einstellung sind auf AUTOM. gestellt.

AUSSCHALTEN

Drücken Sie noch einmal den AUX.-Taste auf dem Bedienfeld.

Die rote BETRIEBS-Lampe ( ) am Gerät erlischt.

HINWEIS:

Wenn Sie den AUX.-Taste während des Normalbetriebes drucken, schaltet sich das Gerät aus.

ERSATZ-KIT

(nur bei den Modellen AY-XM7CR/AY-XM9CR/AY-XM12CR)

Luftreinigungsfilter

Während des Klimagerätebetriebs entfernt der Luftreinigungsfilter Staub und Tabakrauch aus der Luft und gibt saubere Luft aus.

Das im Luftreinigungsfilter verwendete antibakterielle Apatit-Material unterrückt die Aktivitäten absorberter Viren und Keime.

Der Einweg-Filter sollte ca. alle 3 6 Monate ausgetauscht werden.

Kaufen Sie den Austauschfilter bei Ihr hem Handler.

Typ AZ-F900B

Vor der Durchführung von Wartungsarbeiten **n in jedem Fall das Klimagerat und der Leistungsschalter ausgeschaltet werden.

REINIGUNG DER FILTER

Die Luftfilter sollten alle zwei Wochen gereinigt werden.

1 SCHALTEN SIE DAS GERÄT AUS.
2 ENTNEHMEN SIE DIE FILTER.

① Heben Sie die Öffnungsklappe an.
2 Drucken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu halten.
③Ziehen Sie die Luftfilter nach unten heraus.

3 REINIGEN SIE DIE FILTER.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

4 SETZEN SIE DIE FILTER WIEDER EIN.

① Setzen Sie die Filter wieder in die Ursprungspositionen ein.
2SchlieBen Sie die Frontplatte.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beiden mit einem weichen Tuch ab.
• Verspritzen oder verschüttten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigen können.
• Verwenden Sie für die Reinigung keinheits Wasser, keinen Verdünner, kein Scheuermittel und kein starkes Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1 Lassen Sie das Gerät etwa einen halben Tag im KühLEN-Betrieb mit einer Temperatur von 32^ laufen, damit der Mechanismus sorgfältig getrocknet werden kann.
2 Beenden Sie den Betrieb.
Schalten Sie den Leistungs-schalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben.
3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERÄTE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind.
2 Stellen Sie sicher, dass weder Luftteinlass noch Luftauslass blockiert werden.
3 Kontrollieren Sie die Befestigung des Außergerats regelmäßig auf Verschleib und vergewissern Sie sich, dass das Gerät fest angebracht ist.

Vor der Durchführung von Wartungsarbeiten **n in jedem Fall das Klimagerat und der Leistungsschalter ausgeschaltet werden.

REINIGUNG DER FILTER

Die Luftfilter sollenn alle zwei Wochen gereinigt werden.

1 SCHALTEN SIE DAS GERÄT AUS.
ENTNEHMEN SIE DIE FILTER.

① Heben Sie die Öffnungsklappe an.
2 Drucken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu halten.
③Ziehen Sie die Luftfilter nach unten hereus.

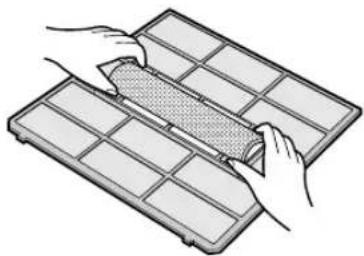

3 NEHMEN SIE DEN DESODORIERUNGS-FILTER UND DEN STAUBAUFFANGFILTER VON DEN LUFTFILTERN AB.
4 REINIGEN SIE DIE FILTER.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

5 SETZEN SIE DEN DESODORIERUNGS-FILTER UND DEN STAUBAUFFANGFILTER WIEDER EIN.
6 SETZEN SIE DIE FILTER WIEDER EIN.

① Setzen Sie die Filter wieder in die Ursprungspositionen ein.
② SchlieBen Sie die Frontplatte.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beiden mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da diese einen elektrischen Schlag verursichen oder das Gerät beschädigen können.
• Verwenden Sie für die Reinigung keinheits Wasser, keinen Verdünner, kein Scheuermittel und kein starkes Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1 Betreiben Sie das Gerat im SELBSTREINIGUNGSBETRIEB, um den Mechanismus vollständig trocknen zu halten.
2 Beenden Sie den Betrieb.
Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben.
3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERÄTE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind.
2 Stellen Sie sicher, dass weder Luftteinlass noch Luftauslass blockiert werden.
3 Kontrollieren Sie die Befestigung des Außergerats regelmäßig auf Verschleib und vergewissern Sie sich, dass das Gerät fest angebracht ist.

REINIGUNG DES DESODORIERUNGSFILTERS (GRÜN)

Der Filter sollte alle 3 6 Monate gereinigt werden.

1 NEHMEN SIE DIE LUFTFILTER HERAUS.
2 REINIGEN SIE DEN DESODORIERUNGSFILTER.

1 Nehmen Sie den Desodorierungsfilter von den Luftfiltern ab.
2 Weichen Sie den Desodorierungsfilter fur 10 bis 20 Minuten in mildem, verdünntem Reinigungsmittel ein. Spulen Sieihn mit Wasser gründlich ab und halten Sieihn vollständig im Sonnenlicht trocknen.
3 Setzen Sie den Desodorierungsfilter unter die Filtersperren ein, die sich auf den Luftfiltern befinden.

3 SETZEN SIE DIE LUFTFILTER WIEDER EIN.

HINWEIS:

• Nach 3 Jahren ist ein Austausch erforderlich, da sich der Desodorierungseffekt verschlechtert. Die neuen Filter sind bei ihrem Handler erhältlich.

Ersatzfilter: Typ AZ-F910C

AUSTAUSCH DES STAUBAUFFANGFILTERS (GRAU)

Der Filter sollte alle 3 6 Monate ausgetauscht werden.

1 NEHMEN SIE DIE LUFTFILTER HERAUS.
TAUSCHEN SIE DEN STAUBAUFFANGFILTER AUS.

1 Nehmen Sie den alten Staubauffangfilter von den Luftfiltern ab.
2 Setzen Sie den neuen Staubauffangfilter mit der schwarzen Seite nach oben weisend unter die Filtersperren ein, die sich auf den Luftfiltern befinden.

3 SETZEN SIE DIE LUFTFILTER WIEDER EIN.

HINWEIS:

• Der schmutzige Staubfilter kann nicht gewaschen und ein zweites Mal verwendet werden. Die neuen Filter sind bei ihrem Handler erhältlich.

Ersatzfilter: Typ AZ-F900C

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin:

DAS GERÄT LÄUFT NICT Das Gerätläuft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerätläuft nicht direkt nach dem Ändern des Betriebes. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betrieb führen.	WASSERDAMPF ·Beim Betrieb im KühLEN- oder TROCKNEN-Modus kann am Luftauslass manchmal Wasserdampf sightbar werden. Grund damit ist der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft. ·Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außergerät ausfließen.
DAS GERÄT LIEFERT KEINE WARMLUFT Das Gerät heizt vor oder enteist.
GERÜCHE In das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden unter Umständen direkt nach der Installation vom Gerät ausgegeben.	DAS AUSSENGERÄT STOPPT NICT Nach dem Beenden des Betriebes lauft der Lüfter des Außergerätes noch etwa eine Minute nach, um das Gerät abzukühlen.
KNACKEN Möglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnten.	DAS GERÄT ARBEITET NICT IN DEM VON IHNEN EINGESTELLTTEN BETRIEB ·Wenn ein Zimmergerät im KühLEN- oder TROCKNEN-Modus lauft, konnen Sie beim anderen Gerät nicht den HEIZEN-Modus einstellen. (4 Sekunden später wird ein langer PIEPTON ausgegeben, die Temperatur-Anzeige auf dem Anzeigefeld zeigt „-” und die BETRIEBS-Lampe und die ZEITSCHALTER-Lampe blinking abwechselnd.) ·Wenn ein Zimmergerät im HEIZEN-Modus lauft, konnen Sie beim anderen Gerät nicht den KühLEN- oder TROCKNEN-Modus einstellen. (4 Sekunden später wird ein langer PIEPTON ausgegeben, die Temperatur-Anzeige auf dem Anzeigefeld zeigt “-” und die BETRIEBS-Lampe und die ZEITSCHALTER-Lampe blinking abwechselnd.)
ZISCHGERÄUSCHE Bei den sanften Zischgeräsums handelt es sich um das im Inneren des Gerätes fließende Kühlmittel.
ZIMMERGERÄT IST AUCH IM AUSGESCHALTETEN ZUSTAND WARM Der Grund)dafür ist, dass Kühlmittel auch durch die Rohre des ausgeschalteten Zimmergeräts fließt, wenn ein anderes Gerät im HEIZEN-Betrieb lauft.

(nur bei den Modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

AM LUFTAUSLASS DES PLASMACLUSTERS AUSTRETENDER GERUCH Dies ist der vom Ionisator erzeugte Ozongeruch. Die Koncentration des Ozons ist sehr gering und hat keinen negativen Einfluss auf ihre Gesundheit. Das in die Luft freigesetzt Ozon zersetzt sich schnell und die Koncentration im Raum erhöht sich nicht.	EIN LEISES BRUMMGERÄUSCH WIRD AUSGEgeben Dieser Ton wird ausgegeben, wenn das Gerät lonencluster erzeugt.
	DAS GERÄT LIEFERT KEINE LUFT (PLASMACLUSTER-Betrieb ohne Klimasierungs-Modus, SELBSTREINIGUNGS-Betrieb) · Das(die) andere(n) Gerät(e) wird(werden) anteist.
ZIMMERGERÄT WIRD WARM, AUCH WENN DER HEIZEN-BETRIEB NICT AKTIVIERST IST Wenn die PLASMACLUSTER-Taste gedrückt wird, während das Gerät nicht in Betrieb ist, wird der PLASMACLUSTER-Betriebeohne Klimagerätbetrieb ausgeführt (z. B. HEIZEN oder KühLEN). Zu dieser Zeitpunkt können Sie bemerken, dass warme Luft von der Luftauslassöffnung des Geräts ausgegeben wird, falls die Geräte in den anderen Räumen im HEIZEN-Modus laufen. Der Lüfter verringert die Drehzahl und wird je nach Raumtemperatur ein- und ausgeschaltet.	Während des PLASMACLUSTER AUTOM.-BETRIEBS lauft das Klimagerät im AUFFRISCHUNGS-BETRIEB, auch wenn sich Geruch im Raum befindet. · Wenn beispisseweise der Raum voller Tabakrauch ist, kann es sein, dass der GERUCHSSSENSOR vor Einschalten des Klimageräts nicht reaktiviert wird.

Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sieitte zunachst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:

DAS GERÄT ARBEITET NICT

Überprüfen Sie, ob der Leistungsschalter gefallen oder die Sicherung Herausgesprungen ist.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICT WIRKUNGSVOLL
Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.	Überprüfen Sie das Außergerät um sicherzustellen, dass weder Luftteinlass noch Luftauslass auf irgendene Weise blockiert sind.	Stellen Sie safer, dass das Thermostat richtig eingestellt ist.
Stellen Sie safer, dass alle Fenster und Türen fest verschlossen sind.	Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperatur möglicherweise nicht erreicht werden.	Überprüfen Sie, ob im Raum irgendwelche Wärme erzeu-genden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICT
Überprüfen Sie, ob die Batterien der Fernbedienung alt oder schwach sind.	Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung damit auf das Empfängerfenster des Gerätes*Richten.	Überprüfen Sie, ob die Batterien mit der richtigen Polarityt in die Fernbedienung eingelegt worden sind.

Bitte rufen Sie einen Kundendienst, wenn die BETRIEBS-Lampe, die ZEITSCHALTER-Lampe oder die TEMPERATURANZEIGE auf dem Anzeigefeld blinkt.

1 ETEINDRE L'APPAREIL

ENLEVER LES FILTRES

WAARSCHUWINGEN BIJ HET GEBRUIK

AUTOMATISCH UITSCHAKELEN

HET TOESTEL BLAAST GEEN WARME LUCHT
