KULLANIM KILAVUZU AEXM18CR SHARP

Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veyahatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir. Doπrudan hava çıkıµı önünde uzun süre durmamaya dikkat edin. Fiziki koµullarınızıetkileyebilir. Klimayı bebekler, çocuklar veya yaµlı, yatalak ya da özürlü insanlar için kullanırken odasıcaklıπının onlar için uygun olmasına dikkat edin. Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyleyaralanmaya sebep olabilir. Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline baπlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir. Klimada herhangi bir anormallik görürseniz (örneπin, yanık kokusu) hemen durdurun vedevre kesiciyi KAPALI konuma alın. Elektrik kablosunun baπlanması için yerel kanunlara ve yönetmeliklere uyun. Uygunsuzkablo baπlantısı elektrik kablosunun, fiµin ve elektrik prizinin aµırı ısınmasına ve yangınasebep olabilir. Sadece imalatçı tarafından belirtilen bir kabloyla deπiµtirin. Deπiµtirme iµlemi uzman birteknisyen veya bir servis elemanı tarafından yapılmalıdır. MONTAJ, SÖKME VE ONARIMLA ∑LG∑L∑ UYARILAR

• Klimayı kendi kendinize monte etmeye, sökmeye ve onarmaya çalıµmayın. Yanlıµ bir iµlemelektrik çarpmasına, su kaçaπına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi veonarımı için satıcınıza veya baµka uzman servis personeline baµvurun.Bu ekipman 93/68/EEC ile düzeltme getirilen 89/336/EEC ve 73/23/EEC yönergelerineuygundur.

Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliπine sebep olabilir.

Düπmelere ıslak ellerle dokunmayın. Elektrik çarpmasına sebep olabilir.

Emniyet amacıyla, klima uzun süre kullanılmayacaπı zaman devre kesiciyi kapatın.

Harici montaj zemininde periyodik olarak aµınma kontrolü yapın ve ünitenin yerinde saπlam durduπundan emin olun.

Harici ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düµebilir veya siz düµerek yaralanabilirsiniz.

Bu ünite evlerde kullanım için tasarlanmıµtır. Hayvan veya bitki yetiµtirmek için kulübe veya sera gibi yerlerde kullanmayın.

Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir.

Klimanın hava giriµlerini ve çıkıµlarını engellemeyin. Yetersiz performansa veya arızaya sebep olabilir.

Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz.

Doπrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir.

Bu cihaz küçük çocuklar veya özürlüler tarafından kullanım için tasarlanmamıµtır. Küçük çocuklar, cihazla oynamamaları için kontrol altında olmalıdır. KL∑MANIN YERLEΩT∑R∑LMES∑ VE MONTAJIYLA ∑LG∑L∑ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynaπına baπlamaya dikkat edin. Uygun olmayan voltaj ve frekansa sahip bir güç kaynaπının kullanılması ekipman hasarına ve yangına sebep olabilir.

• Klimayı, yanıcı gaz kaçaπı olabilecek bir yere monte etmeyin. Yangına sebep olabilir. Klimayı, havada minimum toz, duman ve nemin bulunan bir yere monte edin.

• Drenaj hortumunu, problemsiz görev yapacak µekilde döµeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.

• Elektrik çarpmasını önlemek için, tesisatın yerine baπlı olarak bir kaçak önleyici veya bir devre kesici takılmasına dikkat edin.

• Entegre koruma tertibatı,bu aralık dıµında kulla-nıldıπında ünitenin çalıµ-masını önler.• Nem %80’in üzerindeolduπunda ünite SO∏UT-MA veya NEM ALMAmodunda sürekli çalıµırsahava çıkıµında çiπlenmeolabilir. K.T. = Kuru Termometre Y.T. = Yaµ Termometre

ISITMA iµletiminde, ünite açıldıktan sonra üniteden soπuk hava üflenmesini önlemek için dahili fan iki ilâ beµ dakika çalıµmayabilir.

BUZ ÇÖZME FONKS∑YONU

• D∂µ ünitenin ısı eµanjörü üzerinde buz olduπunda, ISITMA iµletimi sırasında otomatik buz çözücü 5 ilâ 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve d∂µ fanların çalıµması durur.

• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda iµletimi tekrar baµlatır.

• Ünite, d∂µ havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklıπı ısıtma verimini büyük ölçüde etkiler.

• Düµük d∂µ sıcaklıklar nedeniyle ısıtma verimi düµerse ilave bir ısıtıcı kullanın.

• Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır. B∑R ELEKTR∑K KES∑NT∑S∑ OLDU∏UNDA Bu ünite, bir elektrik kesintisi olduπunda ayarları hafızasında tutar. Elektrik tekrar geldiπinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalıµır. Bir elektrik kesintisinden önce zamanlayıcı ayarlanmıµsa elektrik geldikten sonra bu ayarların yeniden yapılması gerekir. T-3 ENERJ∑ TASARRUFUYLA ∑LG∑L∑ B∑LG∑LER Aµaπıda, klimanızı kullanırken enerji tasarrufu saπlamanın bazı basit yolları verilmiµtir.

DO∏RU SICAKLI∏I AYARLAYIN

• Termostat∂, SO®UTMA modunda istenen s∂cakl∂ktan 1°C daha yükseπe veya ISITMA modunda istenen s∂cakl∂ktan 1°C daha düµüπe ayarlamak yaklaµ∂k %10’luk bir güç tasarrufu saπlar.

• Soπutmada sıcaklıπın istenenden daha düµük bir dereceye ayarlanması enerji tüketimini arttırır. D∑REKT GÜNEΩ IΩI∏INI VE HAVA AKIMLARINI ÖNLEY∑N

• Soπutma sırasında direkt güneµ ıµıπının önlenmesi enerji tüketimini azaltır.

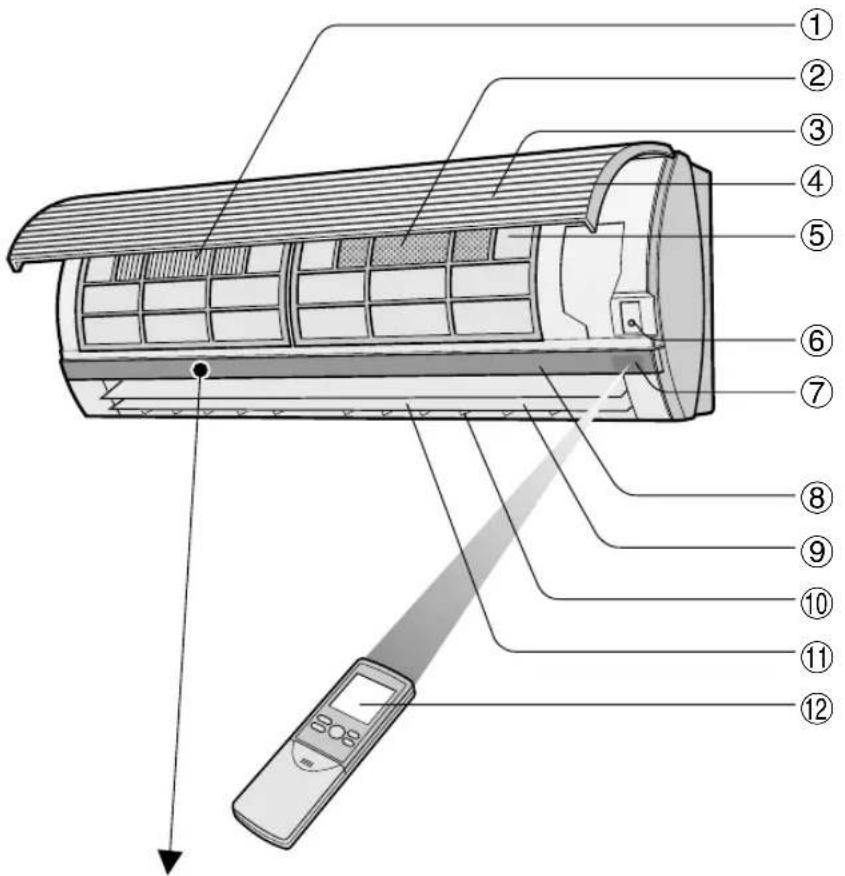

• ∑ç ünite çalıµmadıπı zaman da az miktarda güç harcar.PARÇALARIN ∑S∑MLER∑

(y∂kanabilir) 3 Hava giriµi 4 Açılır panel 5 Hava filtreleri 6 YARDIMCI MOD düπmesi 7 ALICI penceresi 8 Gösterge paneli 9 Düµey ayarlı kanatçıklar 0 Yatay ayarlı kanatçıklar q Hava çıkıµı w Uzaktan kumanda e DIΩ sıcaklık lambası (yeµil ) r SICAKLIK GÖSTERGES∑ t ODA sıcaklıπı lambası (yeµil ) y GÜÇ GÖSTERGES∑ u PLASMACLUSTER Lambas∂ (mavi, yeµil) i ZAMANLAYICI lambası (turuncu ) o ∑ΩLET∑M lambası (kırmızı )

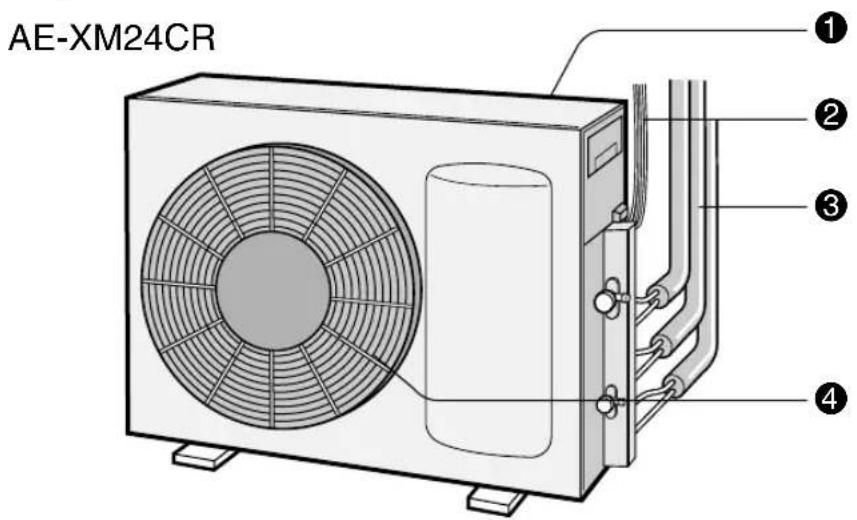

NOT: Gerçek üniteler yukarıda gösterilenden biraz farklı olabilir. ∑Ç ÜN∑TE ! Hava giriµi @ Ara baπlantı kablosu # Soπutma gazı borusu $ Hava çıkıµı T-4 ECO POWER

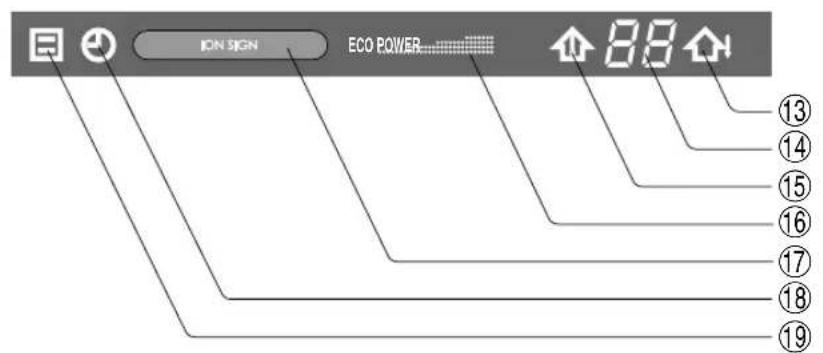

(AY-XPM7CR, AY-XPM9CR, AY-XPM12CR modelleri için)

T-5 1 Hava giriµi 2 Açılır panel 3 Hava filtreleri 4 YARDIMCI MOD düπmesi 5 ALICI penceresi 6 Gösterge paneli 7 Düµey ayarlı kanatçıklar 8 Yatay ayarlı kanatçıklar 9 Hava çıkıµı 0 Uzaktan kumanda q GÜÇ GÖSTERGES∑ w SICAKLIK GÖSTERGES∑ e DIΩ sıcaklık lambası (yeµil ) r ODA sıcaklıπı lambası (yeµil ) t ZAMANLAYICI lambası (turuncu ) y ∑ΩLET∑M lambası (kırmızı )

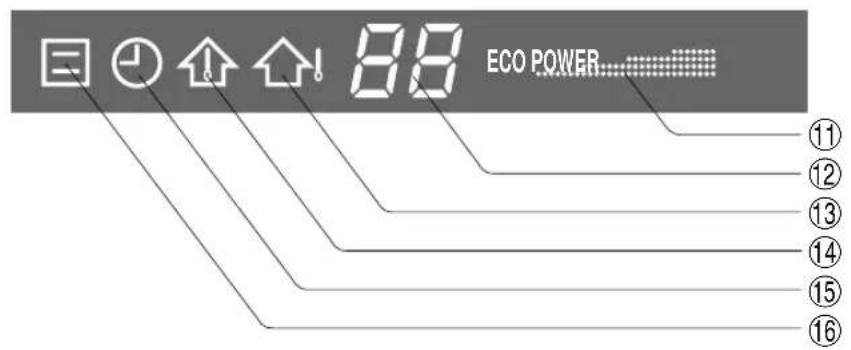

(AY-XM7CR, AY-XM9CR, AY-XM12CR modelleri için) ∑Ç ÜN∑TE ECO POWER D∑Ω ÜN∑TE ! Hava giriµi @ Ara baπlantı kablosu # Soπutma gazı borusu $ Hava çıkıµı

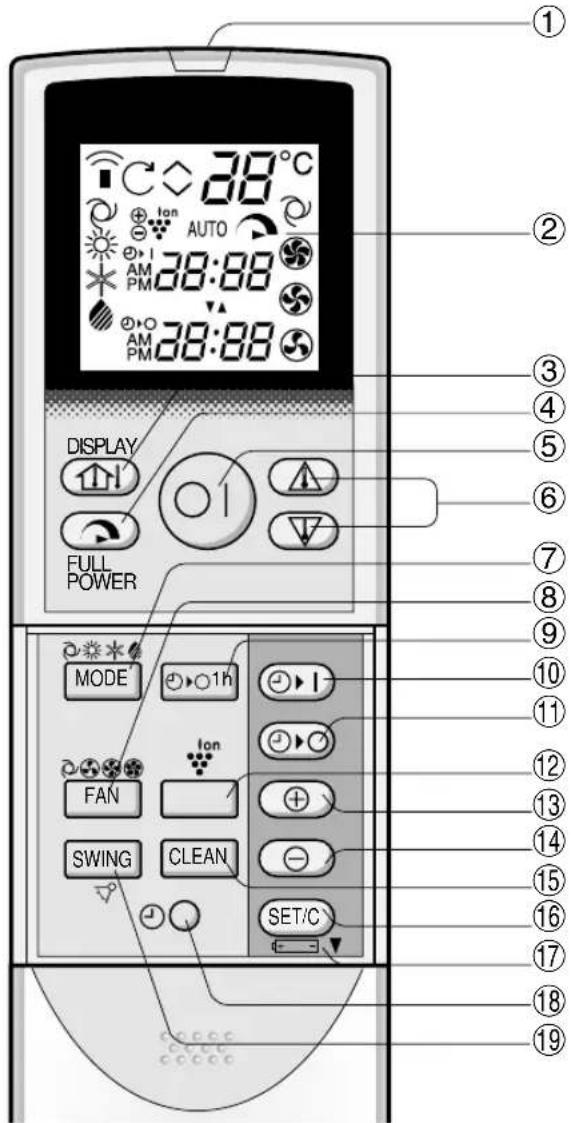

1 VER∑C∑ 2 GÖSTERGE (Sıvı Kristal Gösterge) 3 GÖSTERGE düπmesi 4 TAM GÜÇTE ∑ΩLET∑M düπmesi 5 AÇMA/KAPAMA düπmesi 6 TERMOSTAT düπmesi 7 MOD düπmesi 8 FAN düπmesi 9 B∑R SAAT SONRA KAPANMA düπmesi 0 ZAMANLAYICI AÇMA düπmesi (saat ayarı için) q ZAMANLAYICI KAPAMA düπmesi (saat ayarı için) w PLASMACLUSTER düπmesi (sadece AY-XPM7CR/AY-XPM9CR/AY- XPM12CR modelleri için) e ZAMAN ∑LER∑ düπmesi r ZAMAN GER∑ düπmesi t KEND∑ KEND∑N∑ TEM∑ZLEME düπmesi (sadece AY-XPM7CR/AY-XPM9CR/AY- XPM12CR modelleri için) y ZAMAN AYAR/∑PTAL düπmesi u P∑L BÖLMES∑N∑N bu iµaretin altında olduπunu gösterir i SAAT düπmesi o SALINIM düπmesi j ZAMANLAYICI AÇIK GÖSTERGES∑/SAAT Zamanlayıcı açılma ayarını ve saati gösterir. k ZAMANLAYICI KAPALI GÖSTERGES∑ Zamanlayıcı kapanma ayarını veya bir saat sonra kapanma ayarını gösterir. l PLASMACLUSTER SEMBOLÜ (sadece AY-XPM7CR/AY-XPM9CR/AY- XPM12CR modelleri için) T-6 p OTOMAT∑K VE KURUTMA MODLARI ∑Ç∑N TERMOSTAT a KEND∑ KEND∑N∑ TEM∑ZLEME SEMBOLÜ (sadece AY-XPM7CR/AY-XPM9CR/AY- XPM12CR modelleri için) s TRANSM∑SYON SEMBOLÜ d MOD SEMBOLLER∑

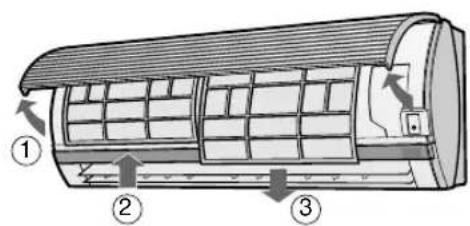

TOZ TOPLAMA F∑LTRES∑N∑N VE KOKU G∑DERME F∑LTRES∑N∑N TAKILMASI Toz toplama filtresi ve koku giderme filtresi bu ünitenin bir aksesuar∂ olarak ambalajlan∂r. Kliman∂n iµletimi s∂ras∂nda, filtreler havadaki tozu ve tütün duman∂n∂ alarak temiz hava verir.

Hava filtrelerini ç∂kar∂n. 1 Paneli aç∂n. 2 Hava filtrelerinin kilidini çözmek için hafifçe yukar∂ itin. 3 Hava filtrelerini ç∂karmak için aµaπ∂ çekin.

Toz toplama filtresini ve koku giderme filtresini, hava filtresi üzerindeki filtre stoplar∂n∂n alt∂na yerleµtirin.

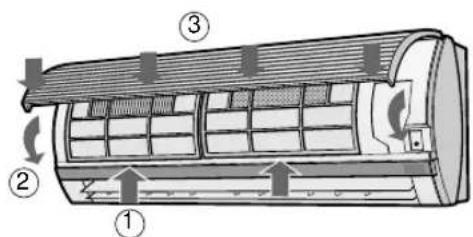

Hava filtrelerini yerine tak∂n. 1 Hava filtrelerini orijinal konumlar∂nda yerine tak∂n. 2 Paneli kapat∂n. 3 Paneli yerine kilitlemek için ok iµaretine s∂k∂ca bast∂r∂n. ÖNLEMLER:

• Filtreler, toz toplama etkilerinin muhafaza edilmesi için plastik bir torba içine yerleµtirilerek kapat∂l∂r. Filtreleri kullanacaπ∂n∂z zamana kadar torbay∂ açmay∂n. (Aksi takdirde filtrenin ömrü k∂salabilir.)

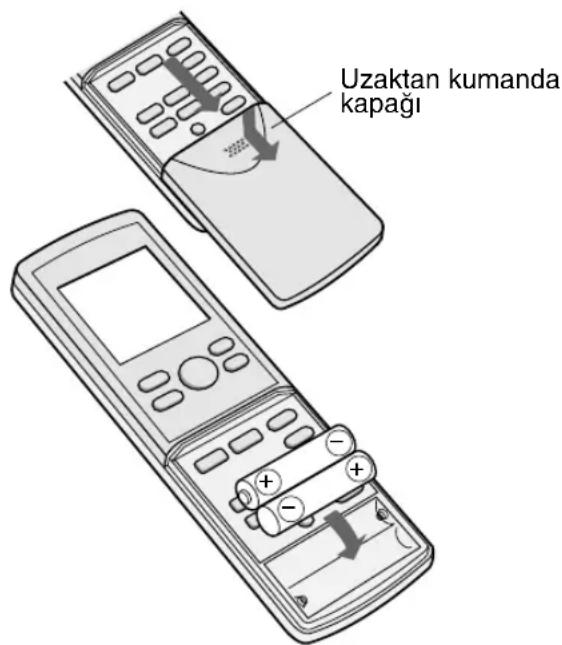

Uzaktan kumandanın kapaπınıçıkarın. Pilleri bölmeye yerleµtirin; ±ve — kutupların doπru hizadaolmasına dikkat edin.• Piller uygun µekilde takıldı-πında göstergede “AM 6:00”görülür. Kapaπı yerine takın.

UZAKTAN KUMANDANIN KULLANIMI

• Pilin ömrü, normal kullanımda yaklaµık 1 yıld∂r.• Pilleri deπiµtirirken daima ikisini birlikte deπiµtirin ve ayn∂ tipte olmas∂na dikkatedin.• Piller deπiµtirildikten sonra uzaktan kumanda uygun µekilde çal∂µmazsa pilleriç∂kar∂n ve 30 saniye sonra tekrar tak∂n.• Üniteyi uzun süre kullanmayacaksan∂z pilleri uzaktan kumandadan ç∂kar∂n. Uzaktan kumanday∂ ünitenin sinyal al∂c∂s∂na doπru tutun ve istediπiniz düπmeye bas∂n. Ünite sinyali ald∂- π∂nda bir bip sinyali verir.
• Uzaktan kumanda ile ünite aras∂ndaperde olmamas∂na dikkat edin.• Uzaktan kumanda 7 m mesafeye kadarsinyal gönderebilir. P∑LLER∑N TAKILMASI ∑ki adet AAA (R03) ebadında pil kullanın.

• Sinyal al∂c∂s∂n∂n güçlü direkt güneµ ∂µ∂π∂ almas∂na izin vermeyin, çünkü çal∂µmas∂n∂ olumsuz etkileyebilir. Sinyal al∂c∂ güçlü direkt güneµ ∂µ∂π∂ al∂rsa ∂µ∂π∂ kesmek için perde kullan∂n.

• Ayn∂ odada h∂zl∂ starterli bir floresan lamba kullan∂lmas∂ sinyal transmisyonunu etkileyebilir.

• Ünite, ayn∂ odadaki bir televizyon, video cihaz∂ veya baµka ekipmanlar∂n uzaktan kumandas∂ndan gönderilen sinyallerden etkilenebilir.

• Uzaktan kumanday∂ direkt güneµ ∂µ∂π∂nda veya bir ∂s∂t∂c∂ yak∂n∂nda b∂rakmay∂n. Ayn∂ zamanda, üniteyi ve uzaktan kumanday∂ nemden ve darbeden de koruyun, rengini att∂rabilir veya hasar verebilir.

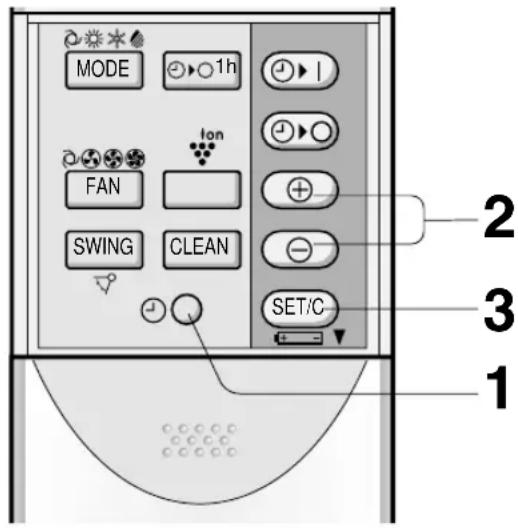

12 saatlik modu ayarlamak için ilk aµamada SAAT düπmesine bir kez bas∂n. 24 saatlik modu ayarlamak için ilk aµamada SAAT düπmesine iki kez bas∂n.

Saati ayarlamak için ZAMAN ∑LER∑ veya GER∑ düπmesine bas∂n.

• Zaman∂ h∂zl∂ ileri veya geri almak için düπmeyi bas∂l∂ tutun.

• Saatin çal∂µt∂π∂n∂ göstermek için iki nokta (:) yan∂p söner. NOT:

• Zamanlay∂c∂ çal∂µ∂rken saat ayarlanamaz.

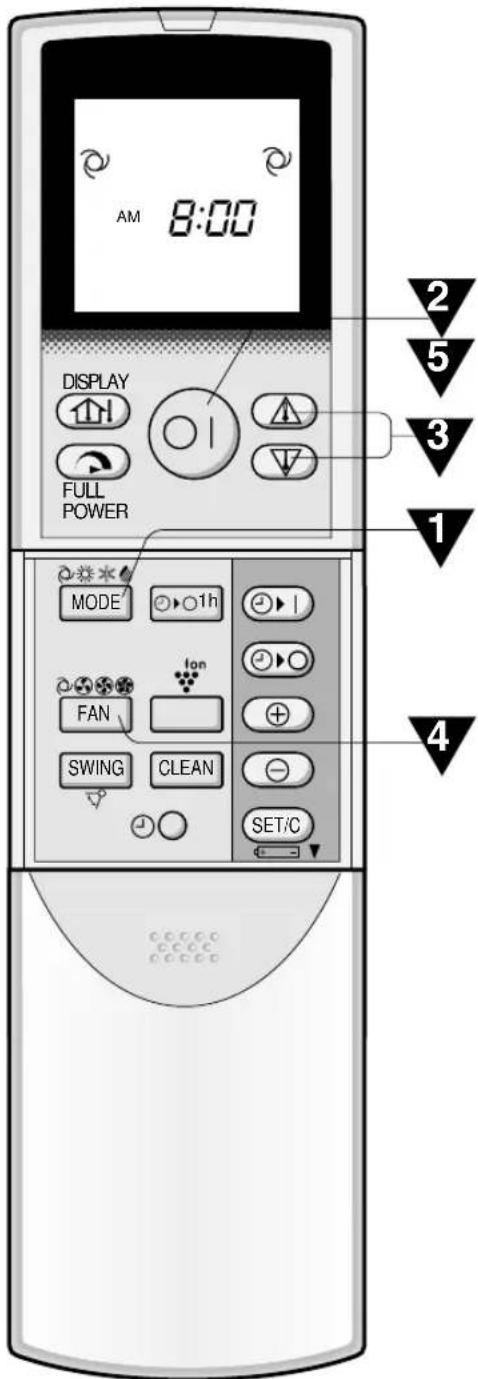

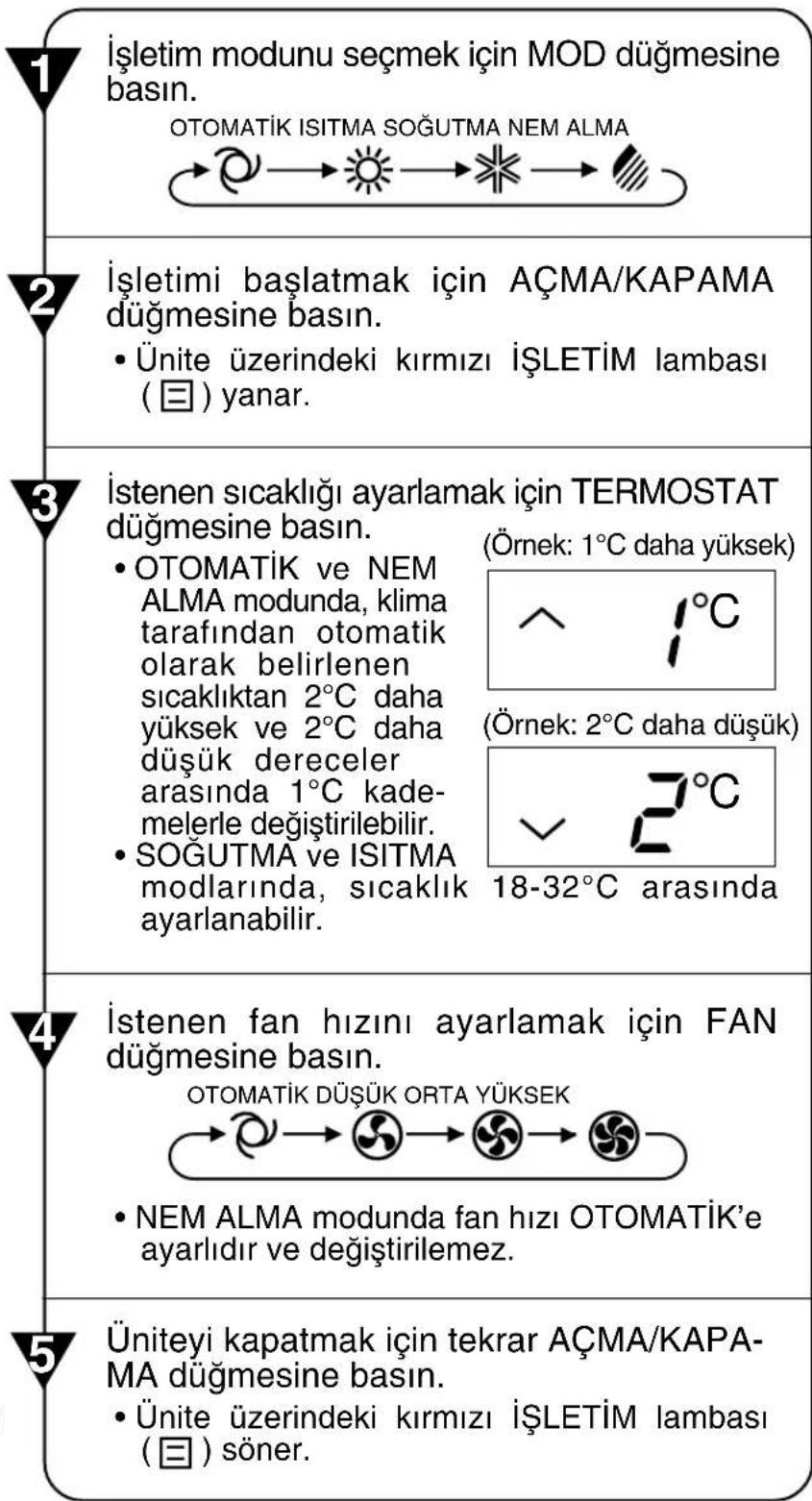

∑stenen s∂cakl∂π∂ ayarlamak için TERMOSTAT düπmesine bas∂n.

• OTOMAT∑K ve NEM ALMA modunda, klima taraf∂ndan otomatik olarak belirlenen s∂cakl∂ktan 2°C daha yüksek ve 2°C daha düµük dereceler aras∂nda 1°C kade- melerle deπiµtirilebilir.

∑µletimi baµlatmak için AÇMA/KAPAMA düπmesine bas∂n.

• Ünite üzerindeki k∂rm∂z∂ ∑ΩLET∑M lambas∂

∑µletim modunu seçmek için MOD düπmesine bas∂n. OTOMAT∑K ISITMA SO∏UTMA NEM ALMA

• NEM ALMA modunda fan h∂z∂ OTOMAT∑K’e ayarl∂d∂r ve deπiµtirilemez. Üniteyi kapatmak için tekrar AÇMA/KAPA- MA düπmesine bas∂n.

• Ünite üzerindeki k∂rm∂z∂ ∑ΩLET∑M lambas∂

) söner. ∑stenen fan h∂z∂n∂ ayarlamak için FAN düπmesine bas∂n. OTOMAT∑K DÜΩÜK ORTA YÜKSEK(Örnek: 1°C daha yüksek)

(Örnek: 2°C daha düµük) NOTLAR: Bu klima multi-split tiptir ve bir harici üniteye iki (veya üç) dahili ünite baπlanir. Dahili ünitelerarasinda ayar modu farkliliklari olursa, sonradan devreye alinan dahili üniteler çalismayabilir.• Dahili ünite/ler ∑S∑TMA modunda çalisiyorsa diπer ünite/ler SO∏UTMA veya NEM ALMA modundaçalisamaz.• Dahili ünite/ler SO∏UTMA veya NEM ALMA modunda çalisiyorsa diπer ünite/ler ∑S∑TMA modundaçalisamaz.Sonradan devreye alinan dahili ünitenin/ünitelerin modu devredekilerden farkli olduπunda, 4 saniye sonra uzun bir S∑NYAL sesi duyulur, πösterπe paneli üzerindeki sicaklik πösterπesinde “ ” πörülür ve ∑SLET∑M lambasi ile ZAMANLAY∑C∑ lambasi dönüsümlü olarak yanip söner. Bu, sonradan devreye alinan ünitelerin çalismadiπini πösterir. Bu durumda, uzaktan kumandanin modunu deπistirinve diπer dahili ünitenin/ünitelerin çalistiπi modla ayni sinyali πönderin. Sonradan devreye alinan dahiliünite(ler)den iki kez S∑NYAL verilir ve ünite/ler çalisir. PLASMACLUSTER ve KEND∑NDEN TEM∑ZLEME dü©meleri sadece AY-

• ∑lk devreye alinan ünitenin modu, tabloya bakilmaksizin diπer üniteye/ünitelere πöre önceliπe sahiptir. OTOMAT∑K MODU HAKKINDA B∑LG∑LER OTOMAT∑K modunda s∂cakl∂k ayar∂ ve modu, ünitenin devreye al∂nd∂π∂ zamanki oda s∂cakl∂π∂na ve dıµ s∂cakl∂πa göre otomatik olarak seçilir. GÖSTERGE PANEL∑ HAKKINDA B∑LG∑LER GÖSTERGE dü©mesine her bas∂µ∂n∂zda gösterge paneli aµa©∂daki µekilde de©iµir. Oda s∂cakl∂π∂ ve

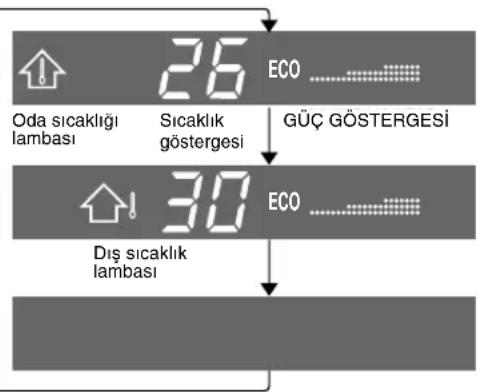

gösterilir. Dıµ s∂cakl∂k ve GÜÇ GÖSTERGES∑ gösterilir. Gösterge yoktur.

Oda s∂cakl∂π∂ veya harici s∂cakl∂k gösterildiπinde, GÜÇ GÖSTERGES∑, iµletim gücünü göstermek için SO®UTMA ve ISITMA modunda (NEM ALMA modu için 3 seviye) 4 seviyede yanar. Klima SO®UTMA ve ISITMA modlar∂nda maksimum güçte çal∂µ∂rken gösterge panelinde “Power” yanar ve “Eco” söner. NOTLAR:

• Gösterilen s∂cakl∂klar kaba tahminlerdir ve gerçek s∂cakl∂klardan farkl∂ olabilir.

• S∂cakl∂k göstergesi aral∂klar∂ Oda s∂cakl∂π∂: 0°C ~ 40°C (0°C’∂n alt∂nda ve 40°C’nin üstünde gösterilir.) D∂µ s∂cakl∂k: -9°C ~ 45°C (-9°C’∂n alt∂nda ve 45°C’nin üstünde gösterilir.)

S∂cakl∂klar alg∂lan∂rken ilk 120 saniyelik iµletim s∂ras∂nda “ ” görülür. (Diπer ünite/ler çalisir durumdaysa sicaklik tespiti 120 saniyeden uzun sürebilir.)

D∂µ sıcaklık lambası Oda sıcaklıπı lambası S∂cakl∂k göstergesi

D∂µ sıcaklık lambası

Optimum rahatl∂k için hava ak∂µ yönü her modda otomatik olarak ayarlan∂r:

HAVA AKIΩ YÖNÜNÜ AYARLAMA

SO∏UTMA ve NEMALMA moduISITMA moduDamlama nedeniyleçiπlenmeyi önlemek içinayar aral∂π∂ SALINIMaral∂π∂ndan daha dar- d∂r. Hava ak∂µ∂n∂n zeminedoπru yönlendirilebil-mesi için aral∂k geniµtir. Yatay ayarl∂ kanatç∂π∂ µekildeki gibi tutun ve hava ak∂µ yönünü ayarlay∂n. Uzaktan kumanda üzerindeki SALINIM düπmesine bir kez bas∂n.

• Düµey ayarl∂ kanatç∂k, aç∂s∂n∂ sürekli deπiµtirir. Düµey ayarl∂ kanatç∂k istenen pozisyonda olduπunda tekrar SALINIM düπmesine bas∂n.

• Düπmeye bas∂ld∂π∂nda kanatç∂k- lar∂n hareketi durur.

• Ayarlanan pozisyon haf∂zaya al∂- n∂r ve bir sonraki iµletimde oto- matik olarak tekrar ayn∂ pozisyon ayarlan∂r. Ayar arali©i UYARI Düµey ayarl∂ kanatç∂klar∂ elle ayarlamaya çal∂µmay∂n.

• Düµey ayarl∂ kanatç∂π∂n elle ayarlanmas∂, ayar için uzaktan kumanda kullan∂ld∂π∂nda ünitenin hatal∂ çal∂µmas∂na sebep olabilir.

• Düµey ayarl∂ kanatç∂k SO∏UTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa çiπlenme olabilir. Klimay∂ uzun süre fan h∂z∂ “DÜΩÜK” da çal∂µt∂r∂rken yatay ayar panjurunu en saπa veya sola ayarlamay∂n. Panjurlar üzerinde çiπlenme olabilir.

Bu iµletimde, klima, eve geldikten hemen sonra kullanabilmeniz için oday∂ çok h∂zl∂ soπutmak amac∂yla maksimum güçte çal∂µ∂r.

• Uzaktan kumandada “ ” görülür.• Ünite üzerindeki turuncu ZAMANLAYICI lambas∂ ( )yanar.• Ünite bir saat çal∂µt∂ktan sonra durur.

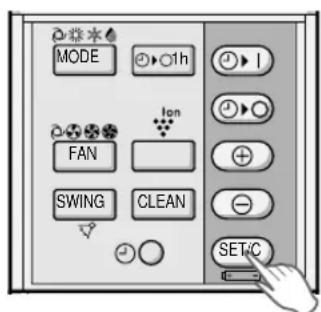

ZAMANLAYICI AYAR/∑PTAL düπmesine bas∂n.

• Ünite üzerindeki turuncu ZAMANLAYICI lambas∂ ( )söner. Veya AÇMA/KAPAMA düπmesine basarak üniteyi kapat∂n.
• Ünite üzerindeki k∂rm∂z∂ ∑ΩLET∑M lambas∂ ( ) veturuncu ZAMANLAYICI lambas∂ ( ) söner.

B∑R SAAT SONRA KAPANMA AYARI devreye al∂nd∂π∂nda ünite bir saat çal∂µ∂p durur.

TAM GÜÇTE iµletimi devreye sokmak için, iµletim s∂ras∂nda TAM GÜÇTE ∑ΩLETIM düπmesine bas∂n.

• Uzaktan kumanda göstergesinde gösterilir .• S∂cakl∂k göstergesi söner.

Tekrar TAM GÜÇTE ∑ΩLETIM düπmesine bas∂n.

• TAM GÜÇTE iµletim, iµletim modu deπiµtirildiπinde veyaünite kapat∂ld∂π∂nda da iptal olur. NOT:
• TAM GÜÇTE iµletim s∂ras∂nda s∂cakl∂π∂ ayarlayamazs∂n∂z. NOTLAR:
• B∑R SAAT SONRA KAPANMA AYARI, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMAfonksiyonlar∂na göre önceliπe sahiptir.• Ünite kapal∂yken B∑R SAAT SONRA KAPANMA ayarlan∂rsa, ünite, daha önce ayarlanm∂µkoµulda bir saat çal∂µ∂r.• Üniteyi, B∑R SAAT SONRA KAPANMA AYARI devreye girmeden bir saat daha çal∂µt∂rmakisterseniz, ünite çal∂µ∂rken B∑R SAAT SONRA KAPANMA düπmesine tekrar bas∂n.• ZAMANLAYICI AÇMA ve/veya ZAMANLAYICI KAPAMA ayarlan∂rsa ZAMANLAYICI ∑PTALdüπmesi bütün ayarlar∂ iptal eder.

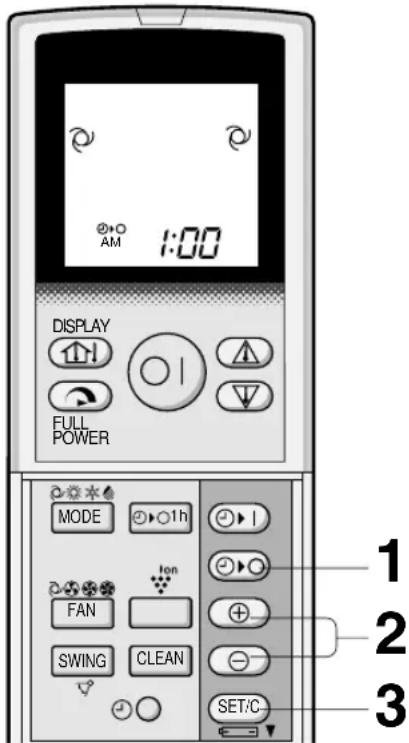

ZAMANLAYICI KAPAMA ( ) düπmesinebas∂n. ZAMANLAYICI KAPALI göstergesi yan∂p söner;ZAMAN ∑LER∑ veya GER∑ düπmelerine basarakistenen zaman∂ ayarlay∂n. (Zaman 10 dakikal∂karal∂klarla ayarlanabilir.) Uzaktan kumanday∂ ünite üzerindeki sinyalal∂c∂ya doπru tutun ve ZAMANLAYICI AYARdüπmesine bas∂n.• Ünite üzerindeki turuncu ZAMANLAYICIlambası ( ) yanar.• Ünite sinyali ald∂π∂nda bir bip sinyali verir. NOT: Zamanlay∂c∂y∂ ayarlamadan önce saatin uygun µekilde ayarlanmas∂na dikkat edin. ZAMANLAYICI AYARI ZAMANLAYICIYI KAPATMA Önce ZAMANLAYICI ayar∂n∂ iptal edin vesonra tekrar ayarlay∂n.ZAMAN AYARINI DE∏∑ΩT∑RMEK ∑Ç∑NZAMANLAYICI MODUNU ∑PTAL ETMEK ∑Ç∑NZAMANLAYICI ∑PTAL düπmesine bas∂n.• Ünite üzerindeki turuncu ZAMANLAYICIlambas∂ ( ) söner.• Uzaktan kumandaüzerinde saat gösterilir.ZAMANLAYICIYI KAPAMAFONKS∑YONU HAKKINDA B∑LG∑LERZAMANLAYICIYI KAPAMA modu ayarlan-d∂π∂nda siz uyurken odan∂n aµ∂r∂ s∂cakveya soπuk olmas∂n∂ önlemek için s∂cakl∂kayar∂ otomatik olarak ayarlan∂r. (OtomatikUyku fonksiyonu) SO∏UTMA/NEM ALMA MODU:

dü©meleri sadece AY-XPM7CR

ZAMANLAYICI AÇIK göstergesi yan∂p söner. ZAMAN ∑LER∑ veya GER∑ düπmesine basarak istenen zaman∂ ayarlay∂n. (Zaman 10 dakikal∂k aral∂klarla ayarlanabilir.)

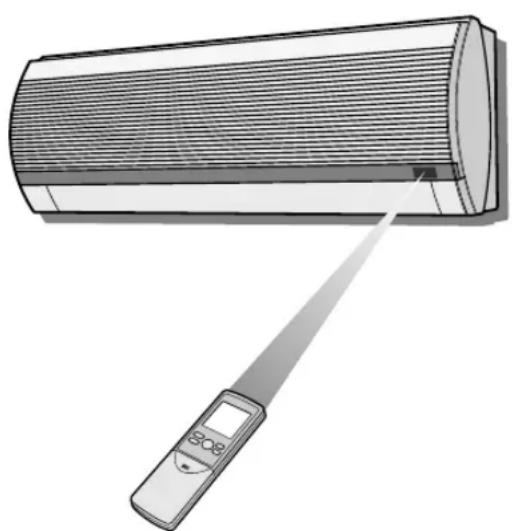

Uzaktan kumanday∂ ünite üzerindeki sinyal al∂c∂ya doπru tutun ve ZAMANLAYICI AYAR düπmesine bas∂n.

• Ünite üzerindeki turuncu ZAMANLAYICI lambas∂

• Ünite sinyali ald∂π∂nda bir bip sinyali verir.

∑µletim durumunu seçin.

• Ünite ayarlanan zamandan önce devreye girerek odan∂n programlanan zamanda istenen s∂cakl∂πa ulaµmas∂na izin verir. (Uyanma fonksiyonu)

• Ünite/ler bir modda çalisirken ZAMANLAY∑C∑ AÇMA ayarli durumda baska bir ünite farkli bir modda olduπu zaman, zamanlayici πerektiπi sekilde çalismayabilir. Örnek: ∑µletimi öπleden sonra 11:00’de durdurmak ve sabah 7:00’a kadar oda s∂cakl∂π∂n∂ istenen seviyeye getirmek için iµletimi tekrar baµlatmak (ayn∂ mod ve s∂cakl∂k ayarlar∂yla).

ZAMANLAYICI AÇMA’y∂ 7:00 a.m.’e ayarlay∂n. ZAMANLAYICI AÇIK ve ZAMANLAYICI KAPALI göstergeleri aras∂ndaki ok ( veya ) hangi zaman- lay∂c∂n∂n önce devreye gireceπini gösterir. T-15 NOTLAR:

• ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlar∂n∂, üniteyi farkl∂ s∂cakl∂klarda veya baµka ayarlarda çal∂µt∂racak µekilde programlayamazs∂n∂z.

• Zamanlay∂c∂lar∂n her biri diπerinden daha önce devreye girecek µekilde programlanabilir. Zamanlay∂c∂ AÇMA ve KAPAMA fonksiyonlar∂n∂ birlikte kullanabilirsiniz. ZAMANLAYICI AÇMA VE KAPAMA FONKS∑YONLARININ B∑RL∑KTE KULLANIMI

PLASMACLUSTER ve KEND∑NDEN TEM∑ZLEME dü©meleri sadece AY-XPM7CR / AY-XPM9CR / AY-XPM12CR modellerinde bulunur.T-16 Klima içindeki iyonizör, odaya, pozitif ve negatif iyonlardan oluµan iyon gruplar∂ yayar. ∑yon gruplar∂, havadaki küf mantar∂n∂ yok eder ve kokuya sebep olan molekülleri ayr∂µt∂r∂r/kokuyu giderir.

HAVA TEM∑ZLEME ∑ΩLEM∑

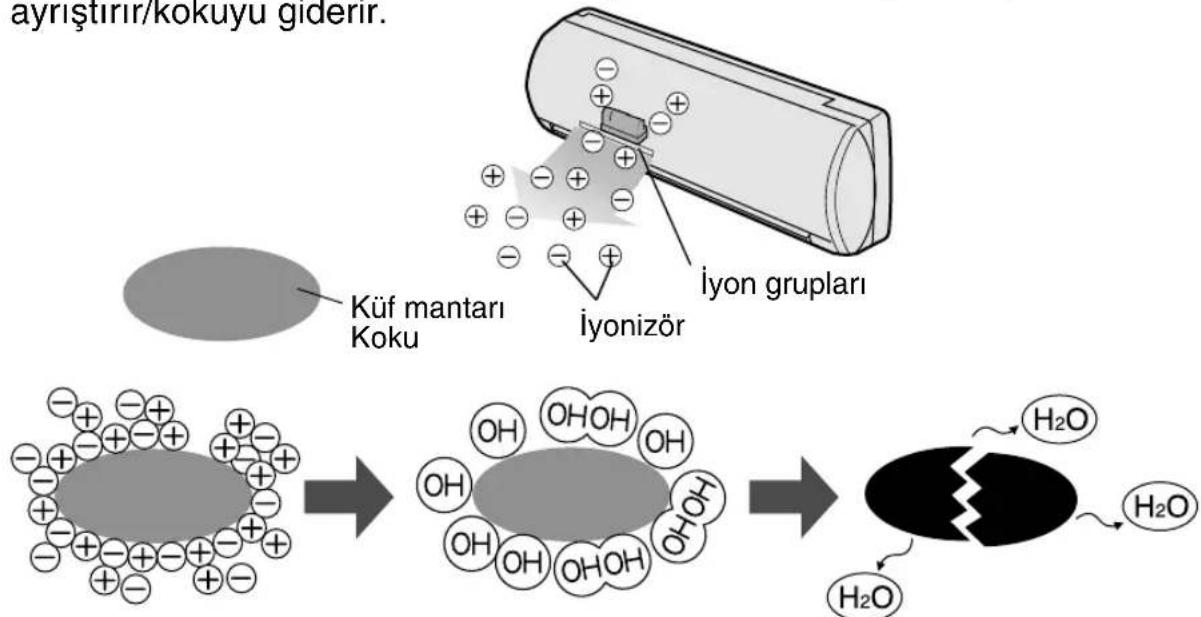

Havaya verilen iyon πruplari hava kaynakli küf mantarini azaltir ve kokuya sebep olan molekülleri ayristirir/kokuyu πiderir.

Doπal ortamdaki selaleler ve ormanlar πibi yerlerde yüksek oranda neπatif iyon πruplari bulunduπu söylenmektedir. Bu isletim modunda, odanin havasini bu kosula yaklastirmak için neπatif iyonlar yüksek oranda verilir.

PLASMACLUSTER’IN OTOMAT∑K ∑ΩLET∑M∑

Toz sensörü ve koku sensörü odadaki kirli havay∂ tespit eder. Hava Temizleme ∑µlemi, klima kirli havay∂ tespit etmek için çal∂µt∂r∂ld∂ktan sonra bir dakika süreyle yap∂l∂r. Hava Temizleme ∑µlemi ve Koku Giderme ∑µlemi seçilir ve havan∂n kirlilik derecesine baπl∂ olarak otomatik olarak yap∂l∂r. Hava Temizleme ∑µlemi havan∂n kirli olduπu tespit edildiπinde, Koku Giderme ∑µlemi ise hava temizken yap∂l∂r.

KEND∑ KEND∑N∑ TEM∑ZLEME ∑ΩLEM∑

Plasmacluster’∂n ∑µletimi, küf mantar∂n∂n üremesini azaltmak ve klima ünitesinin içini kurutmak için FAN veya ISITMA modunda yap∂l∂r. Mevsimsel geçiµ dönemlerinde bu iµlemden yararlan∂n. Üremiµ küf mantar∂ bu iµlemle yok edilemez. TOZ SENSÖRÜ VE KOKU SENSÖRÜYLE ∑LG∑L∑ ∑PUÇLARI Toz sensörü neye reaksiyon gösterir?

• Toz sensörü küf mantar∂na, bitkilerin/çiçeklerin polenlerine, ölü kenelere, toza, tütün duman∂na, vs. reaksiyon gösterir. Koku sensörü neye reaksiyon gösterir?

• Koku sensörü tütün duman∂na, motor egzost duman∂na, hayvanlardan yay∂lan kokulara, vs. reaksiyon gösterir. Toz ve Koku Sensörü ayr∂ca haµere ilaçlar∂, kozmetikler, alkol, kimyasal madde, vb. buharlar∂na ve büyük s∂cakl∂k/nem deπiµikliklerine reaksiyon gösterir. PLASMACLUSTER’IN ∑ΩLET∑M∑YLE ∑LG∑L∑ ∑PUÇLARI (sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için) ∑yon gruplar∂ ∑yonizör Küf mantar∂ KokuTÜRKÇE

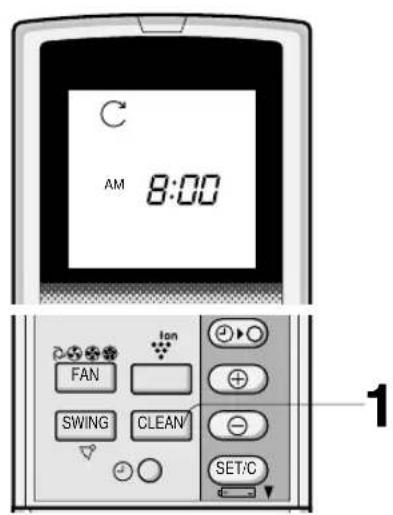

Ünite çal∂µmazken KEND∑ KEND∑N∑ TEM∑ZLEME düπmesine bas∂n.

• Uzaktan kumandada “ ” görülür.• Ünite üzerindeki k∂rm∂z∂ ∑SLET∑M lambas∂( ) ve mavi PLASMACLUSTER lambas∂ yanar.• K∂rk dakika sonra ünitenin çal∂µmas∂ durur.• Kalan iµletim süresi, dahili ünitenin SICAKLIKGÖSTERGES∑ üzerinde dakika olarak gösterilir.

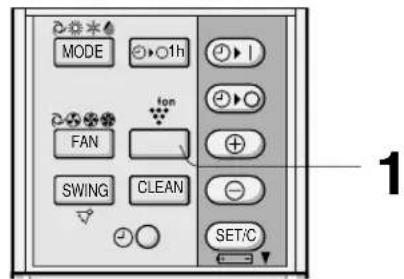

Uzaktan kumanda üzerindeki PLASMACLUSTER sembolü sönene kadar PLASMACLUSTER düπmesine bas∂n.

• Ünite üzerindeki PLASMACLUSTER lambas∂ söner. NOT:

• PLASMACLUSTER iµletiminin ayar∂ haf∂zaya al∂n∂r ve klimay∂ bir dahaki sefere açt∂π∂n∂zda ayn∂ modda çal∂µ∂r.• PLASMACLUSTER lambas∂n∂ söndürmek için GÖSTERGE düπmesine bas∂n.
• Ünite çalismazken PLASMACLUSTER düπmesine basildiπinda PLASMACLUSTER isletimi klima modu (örneπin, ∑S∑TMA veya SO∏UTMA) olmadan πerçeklesir. Uzaktan kumandanin mod sembolü söner ve fan hizi OTOMAT∑K’e ayarlanamaz. Bu anda, diπer odalardaki ünitelerle ∑S∑TMA yapildiπini hissedebilirsiniz. Dahili fanin dönme hizi düser ve oda sicakliπinaπöre devreye ∏∑RER ve Ç∑KAR.

KEND∑ KEND∑N∑ TEM∑ZLEME ∑ΩLEM∑

(sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için) (sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için) SWING CLEAN FAN MODE SET/C

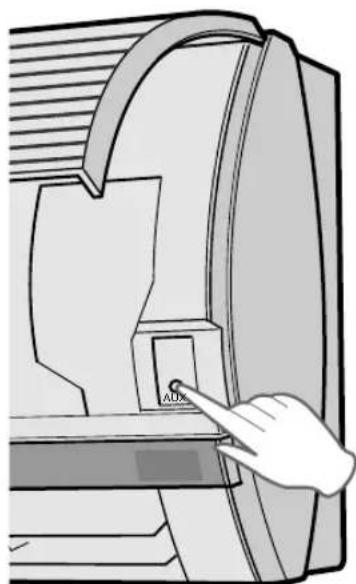

AUTOT-18 YARDIMCI MOD Uzaktan kumanda bulunmad∂π∂ zaman bu modu kullan∂n.

• Ünite üzerindeki k∂rm∂z∂ ∑ΩLET∑M lambas∂ (

• Ünite üzerindeki k∂rm∂z∂ ∑ΩLET∑M lambas∂ (

Hava Temizleme Filtresi Klima çal∂µ∂rken hava temizleme filtresi havadaki toz ve sigara duman∂n∂ alarak temiz hava verir. Hava temizleme filtresinde kullan∂lan apatit antibakteriyel malzeme, virüslerin ve diπer mikroplar∂n faaliyetini engeller. Tek kullan∂ml∂k tipin deπiµtirme periyodu yaklaµ∂k 3 ~ 6 ayd∂r. Bu opsiyonu sat∂n almak için sat∂c∂n∂zla temas kurun. AUX. (sadece AY-XM7CR/AY-XM9CR/AY-XM12CR modelleri için) Tip AZ-F900BTÜRKÇE BAKIM Herhanπi bir bakim yapmadan önce klimayi ve devre kesiciyi kapatmaya dikkat edin.

Mekanizmanin iyice kurumasina izin vermek için üniteyi SO∏UTMA modunda yaklasik yarim πün süreyle 32°C sicaklik ayarinda çalistirin.

∑sletimi durdurun. Klima için özel bir devre kesici varsa kapatin.

Filtreleri temizleyin ve tekrar yerine tak∂n.

Hava filtrelerinin kirli olmamas∂na dikkat edin.

Hava giriµinde ve ç∂k∂µ∂nda engel bulunmamas∂na dikkat edin.

Dıµ montaj zemininde periyodik olarak aµ∂nma kontrolü yap∂n ve ünitenin yerinde saπlam durduπundan emin olun.

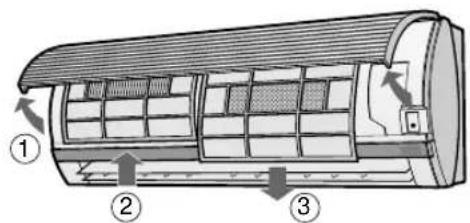

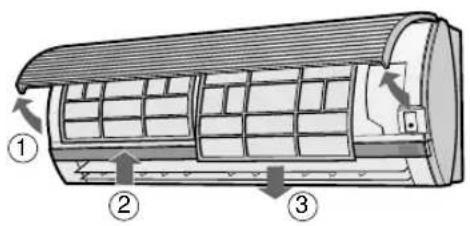

1 Ön paneli aç∂n. 2 Hava filtrelerini hafifçe yukar∂ iterek yerinden kurtar∂n. 3 Hava filtrelerini aµaπ∂ çekerek ç∂kar∂n.

Elektrikli süpürgeyle tozunu al∂n. Filtreler kirliyse ∂l∂k su ve yumuµak deterjanla y∂kay∂n. Yerine takmadan önce filtreleri gölgede kurutun.

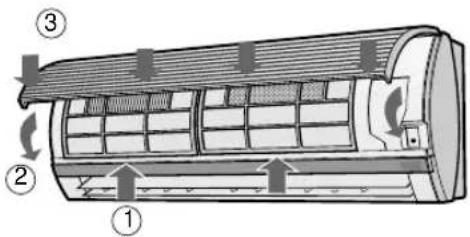

1 Filtreleri orijinal pozisyonunda yerine tak∂n. 2 Ön paneli kapat∂n. 3 Paneli yerine kilitlemek için ok iµaretine s∂k∂ca bast∂r∂n.

F∑LTRELER∑N TEM∑ZLENMES∑

Hava filtreleri iki haftada bir temizlenmelidir. ÜN∑TEN∑N VE UZAKTAN KUMANDANIN TEM∑ZLENMES∑

• Yumuµak bir bezle silin.

• Üzerlerine direkt olarak su s∂çratmay∂n veya dökmeyin. Su elektrik çarpmas∂na veya ekipman hasar∂na yol açabilir.

• S∂cak su, tiner, aµ∂nd∂r∂c∂ tozlar veya güçlü çözücüler kullanmay∂n. (AY-XM7CR/AY-XM9CR/AY-XM12CR modelleri için)

T-19BAKIM T-20 Herhanπi bir bakim yapmadan önce klimayi ve devre kesiciyi kapatmaya dikkat edin.

Mekanizman∂n iyice kurumas∂na izin vermek için üniteyi KEND∑ KEND∑N∑ TEM∑ZLEME ∑ΩLEM∑NDE çal∂µt∂r∂n.

∑sletimi durdurun. Klima için ayr∂ bir devre kesiciniz varsa bunu kapat∂n.

Filtreleri temizleyin ve tekrar yerine tak∂n.

Hava filtrelerinin kirli olmamas∂na dikkat edin.

Hava giriµinde ve ç∂k∂µ∂nda engel bulunmamas∂na dikkat edin.

Dıµ montaj zemininde periyodik olarak aµ∂nma kontrolü yap∂n ve ünitenin yerinde saπlam durduπundan emin olun.

1 Ön paneli aç∂n. 2 Hava filtrelerini hafifçe yukar∂ iterek yerinden kurtar∂n. 3 Hava filtrelerini aµaπ∂ çekerek ç∂kar∂n.

Elektrikli süpürgeyle tozunu al∂n. Filtreler kirliyse ∂l∂k su ve yumuµak deterjanla y∂kay∂n. Yerine takmadan önce filtreleri gölgede kurutun.

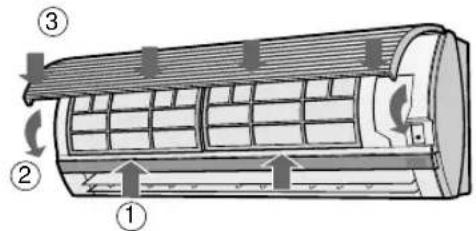

1 Filtreleri orijinal pozisyonunda yerine tak∂n. 2 Ön paneli kapat∂n. 3 Paneli yerine kilitlemek için ok iµaretine s∂k∂ca bast∂r∂n.

F∑LTRELER∑N TEM∑ZLENMES∑

Hava filtreleri iki haftada bir temizlenmelidir. ÜN∑TEN∑N VE UZAKTAN KUMANDANIN TEM∑ZLENMES∑

• Yumuµak bir bezle silin.

• Üzerlerine direkt olarak su s∂çratmay∂n veya dökmeyin. Su elektrik çarpmas∂na veya ekipman hasar∂na yol açabilir.

• S∂cak su, tiner, aµ∂nd∂r∂c∂ tozlar veya güçlü çözücüler kullanmay∂n. (AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için)

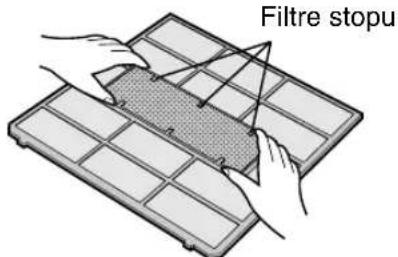

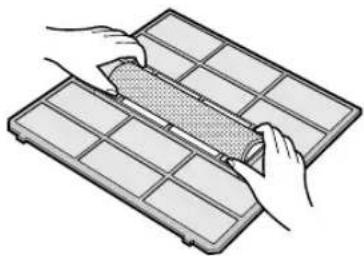

KOKU G∑DERME F∑LTRES∑N∑N (YEΩ∑L) TEM∑ZLENMES∑ Filtre 3 ~ 6 ayda bir temizlenmelidir.

KOKU G∑DERME F∑LTRES∑N∑ TEM∑ZLEY∑N 1 Koku giderme filtresini hava filtrelerinden ç∂kar∂n. 2 Koku giderme filtresini 10-20 dakika süreyle yumuµak deterjan çözeltisinde ∂slat∂n. Suyla iyice durulay∂n ve güneµ ∂µ∂π∂ alt∂nda tamamen kurutun. 3 Temiz koku giderme filtresini hava filtresi üzerindeki filtre stoplar∂ alt∂na yerleµtirin.

• Koku giderme etkisi bozulacaπ∂ndan 3 y∂lda bir deπiµtirmek gereklidir. Yeni filtreler en yak∂n sat∂c∂n∂zda bulunur. Yedek filtre: Tip AZ-F910C TOZ TOPLAMA F∑LTRES∑N∑N (GR∑) DE®∑ΩT∑R∑LMES∑ Filtre 3 ~ 6 ayda bir deπiµtirilmelidir.

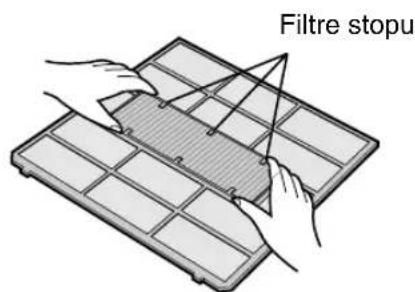

TOZ TOPLAMA F∑LTRES∑N∑ DE®∑ΩT∑R∑N 1 Eski toz toplama filtresini hava filtrelerinden ç∂kar∂n. 2 Yeni toz toplama filtresini, siyah taraf∂ yukar∂ bakacak µekilde hava filtreleri üzerindeki filtre stoplar∂ alt∂na yerleµtirin.

Aµaπ∂daki koµullar ekipman∂n hatal∂ çal∂µt∂π∂n∂ göstermez.

ÜN∑TEN∑N ÇALIΩMAMASI

Ünite kapat∂ld∂ktan hemen sonra aç∂l∂rsa çal∂µmaz. Ünite mod deπiµtirildikten hemen sonra çal∂µmaz. Bu, dahili mekanizmalar∂ korumak içindir. Üniteyi çal∂µt∂rmak için 3 dakika bekleyin.

ÜN∑TEN∑N SICAK HAVA ÜFLEMEMES∑

Ünite ön∂s∂tma veya buz çözme konumundad∂r. ÇITIRTI Ünite bir ç∂t∂rt∂ sesi ç∂karabilir. Bu ses, ön panelin sürtünmesinden ve s∂cakl∂k deπiµimi nedeniyle genleµen veya baπlanan diπer elemanlardan gelir. KOKULAR Üniteden, üniteye giren hal∂ veya mobilya kokular∂ ve montaj∂n ilk zamanlar∂nda kliman∂n iç parçalar∂n∂n kokular∂ gelebilir.

A LOW BUZZ NOISE EMITTED

Bu, ünite iyon gruplar∂ yayarken ç∂kan sestir. TISLAMA Yumuµak t∂slama sesi, ünitenin içinde akan soπutma gaz∂n∂n sesidir. SU BUHARI

• SO∏UTMA ve NEM ALMA modunda bazen odan∂n hava s∂cakl∂π∂ ile üniteden ç∂kan havan∂n s∂cakl∂π∂ aras∂ndaki fark nedeniyle hava ç∂k∂µ∂nda su buhar∂ görülebilir.

∑µletim durduktan sonra harici ünite fan∂ yaklaµ∂k bir dakika daha dönerek üniteyi soπutur.

PLASMACLUSTER’IN HAVA ÇIKIΩINDAN

YAYILAN KOKU Bu, iyonizörün ürettiπi ozon kokusudur. Ozonun yoπunluπu çok azd∂r, saπl∂π∂n∂z üzerinde etkisi yoktur. Havaya yay∂lan ozon k∂sa sürede ayr∂µ∂r ve odadaki yoπunluπu artmaz.

• Örneπin, klima çalismadan önce oda siπara dumaniyla dolu olduπunda KOKU SENSÖRÜ devreden çikabilir.

• Bir dahili ünite SO∏UTMA veya NEM ALMA modunda çalisirken diπer üniteyi ∑S∑TMA modunda çalistiramazsiniz. (4 saniye sonra uzun bir S∑NYAL sesi duyulur, πösterπe paneli üzerindeki sicaklik πösterπesinde “ ” πörülür ve ∑SLET∑M lambasi ile ZAMANLAY∑C∑ lambasi dönüsümlü olarak yanip söner.)

• Bir dahili ünite ∑S∑TMA modunda çalisirken diπer üniteyi SO∏UTMA veya NEM ALMA modunda çalistiramazsiniz. (4 saniye sonra uzun bir S∑NYAL sesi duyulur, πösterπe paneli üzerindeki sicaklik πösterπesinde “ ” πörülür ve ∑SLET∑M lambasi ile ZAMANLAY∑C∑ lambasi dönüsümlü olarak yanip söner.) DAH∑L∑ ÜN∑TE ∑S∑TMA ∑SLET∑M∑NDE OLMAD∑∏∑NDA B∑LE ∑S∑N∑YOR Ünite çalismazken PLASMACLUSTER düπmesine basildiπinda PLASMACLUSTER isletimi klima modu (örneπin, ∑S∑TMA veya SO∏UTMA) olmadan πerçeklesir. Bu anda, diπer odalardaki ünitelerle ∑S∑TMA yapiliyorsa üniteden sicak hava πeldiπini hissedebilirsiniz. Dahili fanin dönme hizi düser ve oda sicakliπina πöre devreye ∏∑RER ve Ç∑KAR. (sadece AY-XPM7CR/AY-XPM9CR/AY-XPM12CR modelleri için) DAH∑L∑ ÜN∑TEN∑N BOSTAYKEN B∑LE ∑S∑NMAS∑ Bunun nedeni, diπer ünite ∑S∑TMA modunda çalisirken soπutma πazinin bostaki dahili ünitenin borularindan da πeçmesidir.

• Diπer ünite/ler buz çözme uyπuluyordur.TÜRKÇE ÜN∑TE UZAKTAN KUMANDA S∑NYAL∑N∑ ALMAZSA Uzaktan kumandan∂n pillerinin eski veya zay∂f olup olmad∂π∂n∂ kontrol edin. Uzaktan kumanday∂ ünitenin sinyal al∂c∂s∂na doπru tutarak tekrar sinyal göndermeyi deneyin. Uzaktan kumandan∂n pillerinin kutuplar∂n∂n uygun yönde olup olmad∂π∂n∂ kontrol edin. Ünite hatal∂ çal∂µ∂yor gibi görünürse servis çaπ∂rmadan önce aµaπ∂daki hususlar∂ kontrol edin.

Devre kesicinin ya da sigortan∂n atm∂µ olup olmad∂π∂n∂ kontrol edin. ÜN∑TE ODAYI ETK∑N ΩEK∑LDE ISITMAZ YA DA SO∏UTMAZSA Filtreleri kontrol edin. Kirliyse temizleyin. Harici üniteyi kontrol ederek hava giriµinin veya ç∂k∂µ∂n∂n t∂kal∂ olmad∂π∂ndan emin olun. Termostat∂n uygun ayarl∂ olup olmad∂π∂n∂ kontrol edin. Pencerelerin ve kap∂lar∂n s∂k∂ kapal∂ olmas∂na dikkat edin. Odada çok say∂da insan bulun- mas∂ ünitenin istenen s∂cakl∂πa ulaµmas∂n∂ önler. Odada ∂s∂ üreten bir cihaz bulunup bulunmad∂π∂n∂ kontrol edin. Gösterge paneli üzerindeki ∑ΩLET∑M lambas∂, ZAMANLAYICI lambas∂ ve SICAKLIK GÖSTERGES∑ yan∂p söndüπünde servis çaπ∂r∂n.
