Ürün Tipi	Split Klima
Marka	Sharp
Model	AY-AP9FHR
Soğutma Kapasitesi	9000 BTU/h
Isıtma Kapasitesi	9000 BTU/h
Soğutucu Akışkan	R32
Kompresör Tipi	Inverter
Güç Kaynağı	220-240V, 50/60Hz, 1 Faz
İç Ünite Boyutları (GxDxY)	Yaklaşık 790 x 210 x 290 mm
Dış Ünite Boyutları (GxDxY)	Yaklaşık 730 x 250 x 550 mm
Ağırlık (İç Ünite)	Yaklaşık 8.5 kg
Ağırlık (Dış Ünite)	Yaklaşık 25 kg
Enerji Verimlilik Oranı (EER)	3.21 W/W
Hava Akış Hacmi	500 m³/h'a kadar
Ses Seviyesi (İç Ünite)	21-39 dB(A)
Ses Seviyesi (Dış Ünite)	49 dB(A)
Filtre Tipi	Yıkanabilir Anti-Alerji Filtresi
Kontrol Tipi	Uzaktan Kumanda + Akıllı Telefon Uygulaması uyumlu
Çalışma Sıcaklığı (Soğutma)	-15°C ila 46°C
Çalışma Sıcaklığı (Isıtma)	-15°C ila 24°C
Özel Özellikler	J-Tech Inverter, Plasmacluster İyon, Kendi Kendini Temizleme
Bakım ve Temizlik	Hava filtresini her 2 haftada bir temizleyin; yıllık profesyonel kontrol
Güvenlik	Otomatik yeniden başlatma, aşırı akım koruması, korozyon önleyici kaplama
Yedek Parçalar ve Onarılabilirlik	Filtreler, kumanda, PCB, fan motoru mevcut; servis ömrü 10+ yıl

Sık sorulan sorular - AY-AP9FHR SHARP

Sharp AY-AP9FHR klimamın hava filtresini nasıl temizlerim?

Cihazı kapatın ve fişini çekin. Ön paneli açın, filtreyi çıkarın ve suyla yıkayın. Yeniden takmadan önce tamamen kurulayın. En iyi performans için her 2 haftada bir temizleyin.

Klima soğutmazsa ne yapmalıyım?

Termostat ayarını kontrol edin, filtreyi temizleyin, dış ünitenin engellenmediğinden emin olun ve kompresörün yeniden başlaması için 3 dakika bekleyin. Sorun devam ederse servise başvurun.

AY-AP9FHR'yi kışın ısıtma için kullanabilir miyim?

Evet, bu model ters çevrim valfli bir ısı pompasıdır. -15°C'ye kadar ısıtma sağlayabilir. Kumandanın ISITMA modunda olduğundan emin olun.

Plasmacluster İyon fonksiyonu ne işe yarar?

Havadaki virüsleri, küfleri ve bakterileri etkisiz hale getirmek için pozitif ve negatif iyonlar salar, iç hava kalitesini iyileştirir. Kumanda ile açılıp kapatılabilir.

Cihazı akıllı telefonumla nasıl eşleştiririm?

Sharp Air uygulamasını indirin, bir hesap oluşturun ve uygulama içi talimatları izleyin. İç ünitedeki WiFi düğmesine yanıp sönene kadar basın, ardından bağlanın.

AY-AP9FHR hangi tip soğutucu akışkan kullanır?

R32 soğutucu akışkan kullanır, bu akışkan R410A'dan daha düşük küresel ısınma potansiyeline sahiptir. Servis için daima sertifikalı bir teknisyen çağırın.

Klimayı fabrika ayarlarına nasıl sıfırlarım?

Cihaz kapalıyken 'FAN' ve 'SICAKLIK YUKARI' düğmelerine aynı anda 3 saniye basılı tutun. Bir bip sesi sıfırlamayı belirtir. Ayrıntılar için kılavuza bakın.

J-Tech Inverter nedir?

Sharp'ın inverter teknolojisidir; istenen sıcaklığı korumak için kompresör hızını ayarlar, enerji tüketimini ve gürültüyü azaltır.

Kapatıldıktan sonra dış ünite fanı neden çalışmaya devam ediyor?

Bu, kompresördeki artık ısıyı uzaklaştırmak için normal bir çalışmadır. Fan birkaç dakika sonra otomatik olarak duracaktır.

Yedek parça veya tamir servisini nasıl temin edebilirim?

Yetkili bir Sharp servis merkezi ile iletişime geçin. Filtreler, kumanda ve PCB gibi yaygın yedek parçalar mevcuttur. Cihaz, kolay erişim ve onarılabilirlik için tasarlanmıştır.

KULLANIM KILAVUZU AY-AP9FHR SHARP

Enerji ÜreticiDiş Üniteİç Ünite		Klima
Çok Verimli
	A
	B
	C
	D
	E
	F
	G
Az Verimli
Yıllık enerji tüketimi(kWs, soğutma modunda)		318
Sogutma Kapasitesi Enerji Verimlilik Oranı		2.05
Tam Kapasite(daha yüksek daha iyi)		3.21
Tip	Sadece soğutmaSoğutma + Isıtma	←
	Hava soğutmalıSu soğutmalı	←
Isıtma kapasitesi Isıtma performansı		2.4
A: Yüksek G: Düşük		A B C D E F G
Gürültü(dB(A) re 1pW)		AE-A7FHR-59AY-AP7FHR-53
Ayrıntılı bilgi ürün broşüründedir.TS EN 814-3/TS EN 255-4 'e göre yapıdır.

Enerji ÜreticiDiş Uniteİç Ünite		Klima
		SHARPAE-A9FHRAY-AP9FHR
Çok Verimli		A
	A
	B
	C
	D
	E
	F
	G
Az Verimli
Yıllık enerji tüketimi (kWs, soğutma modunda)(Serpes tüketim, dazım nadı ve hangi klim periklarda kullanmışne sağdır.)		410
Soğutma Kapasitesi kW Enerji Verimlilik OranıTam Kapasite(daha yüksek daha iyi)		2.643.21
Tip	Sadece soğutmaSoğutma + Isıtma	←
	Hava soğutmalıSu soğutmalı	←
Isıtma kapasitesi kWIsıtma performansıA: Yüksek G: Düşük		3.1A B C D E F G
Gürültü(dB(A) re 1pW)Ayrıntılı bilgi ürün broşüründedir.TS EN 614-3/TS EN 255-4 'e göre yapıdır.		AE-A9FHR - 61AY-AP9FHR- 55

Enerji ÜreticiDiş ÜniteIç Ünite		Klima
		SHARPAE-A12FHRAY-AP12FHR
Çok Verimli
	A
	B
	C
	D
	E
	F
	G
Az Verimli
Yıllık enerji tüketimi (kWs, soğutma modunda) (Derpek tüketim, összun nasi ve rangi klin performansa kullanmışna sağdır.)		545
Soğutma Kapasitesi Enerji Verimlilik Oranı Tam Kapasite(daha yüksek daha iyi)		3.53.21
Tip	Sadece soğutma Soğutma + Isıtma
	Hava soğutmalı Su soğutmalı
Isıtma kapasitesi Isıtma performansı A: Yüksek G: Düşük		4.0A B C D E F G
Gürültü (dB(A) re 1pW)		AE-A12FHR - 62AY-AP12FHR - 56
Ayrıntılı bilgi ürün broşüründedir.TS EN 814-3/TS EN 255-4 'e göre yapıır.

EEE Yönetmeliğine Uygundur

TÜRKÇE

Bu kılavuzda yeni klimanızın doğru kullanımı açıklanmaktadır. Lütfen ürünü kullanmadan önce bu kılavuzu dikkatli bir şekilde okuyun. Bu kılavuz el altı referansı olarak güvenli bir yerde saklanmalıdır.

iÇİNDEKİLER

• ÖNEMLİ GÜVENLİK TALİMATLARI ...... T-1
• İŞLETİMLE İLGİLİ İLAVE NOTLAR ...... T-3

• ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER ...... T-3
  • PARÇALARIN İSİMLERİ ..... T-4
  • UZAKTAN KUMANDANIN KULLANIMI .... T-7
  • TEMEL İŞLETİM ...... T-8
  • HAVA AKIŞ YÖNÜNÜN AYARLANMASI .... T-9

• PLASMACLUSTER'IN İŞLETİMİ ..... T-10
  • TURBO İŞLEM...... T-11
  • BİR SAAT SONRA KAPANMA AYARI ..... T-11
  • ZAMANLAYICI AYARI ..... T-12

• YARDIMCI MOD T-14
  • BAKIM T-15
  • SERVİS ÇAĞIRMADAN ÖNCE ..... T-16

ÖNEMLİ GÜVENLİK TALİMATLARI

KULLANIMLA İLGİLİ UYARILAR

1 Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir.
2 Doğrudan hava çıkışı önünde uzun süre durmamaya dikkat edin. Fiziki koşullarınızı etkileyebilir.
3 Klimayı bebekler, çocuklar veya yaşlı, yatalak ya da özürlü insanlar için kullanırken oda sıcaklığının onlar için uygun olmasına dikkat edin.
4 Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle yaralanmaya sebep olabilir.
5 Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline bağlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir.
6 Klimada herhangi bir anormallik görürseniz (örneğin yanık kokusu) hemen durdurun ve devre kesiciyi KAPALI konuma alın.
7 Uygulama, ulusal kablolama düzenlemelerine uygun bir şekilde kurulmalıdır. Uygunsuz kablo bağlantısı elektrik kablosunun, fişin ve elektrik prizinin aşırı ısınmasına ve yangına sebep olabilir.
8 Besleme kablosu arızalıysa, tehlikenin önlenmesi için üretici veya servis temsilcisi veya benzeri yetkili bir kişi tarafından değiştirilmelidir. Sadece imalatçı tarafından belirtilen bir kabloyla değiştirin.

MONTAJ, SÖKME VE ONARIMLA İLGİLİ UYARILAR

- Klimayı kendi kendinize monte etmeye, sökmeye ve onarmaya çalışmayın. Yanlış bir işlem elektrik çarpmasına, su kaçağına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve onarımı için satıcınıza veya başka uzman servis personeline başvurun.

ÖNEMLİ GÜVENLİK TALİMATLARI

KULLANIMLA İLGİLİ ÖNLEMLER

1 Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliğine sebep olabilir.
2 Düğmelere ıslak elle dokunmayın. Elektrik çarpmasına sebep olabilir.
3 Emniyet amacıyla, klima uzun süre kullanılmayacağı zaman devre kesiciyi kapatın.
4 Harici montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.
5 Dış ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düşebilir veya siz düşerek yaralanabilirsiniz.
6 Bu ünite evlerde kullanım için tasarlanmıştır. Hayvan veya bitki yetiştirmek için kulübe veya sera gibi yerlerde kullanmayın.
7 Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir.
8 Klimanın hava girişlerini ve çıkışlarını engellemeyin. Yetersiz performansa veya arızaya sebep olabilir.
9 Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz.
10 Doğrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir.
11 Bu cihaz küçük çocuklar veya özürlüler tarafından kullanım için tasarlanmamıştır. Küçük çocuklar, cihazla oynamamaları için kontrol altında olmalıdır.

KLİMANIN YERLEŞTİRİLMESİ VE MONTAJIYLA İLGİLİ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynağına bağlamaya dikkat edin. Uygun olmayan voltaj ve frekansa sahip bir güç kaynağının kullanılması ekipman hasarına ve yangına sebep olabilir.
• Klimayı, yanıcı gaz kaçağı olabilecek bir yere monte etmeyin. Yangına sebep olabilir. Klimayı, havada minimum toz, duman ve nemin bulunan bir yere monte edin.
• Drenaj hortumunu, problemsiz görev yapacak şekilde döşeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.
• Elektrik çarpmasını önlemek için, tesisatın yerine bağlı olarak bir kaçak önleyici veya bir devre kesici takılmasına dikkat edin.

İŞLETİMLE İLGİLİ İLAVE NOTLAR

ÇALIŞMA SICAKLIĞI ARALIĞI

		iç SIC. Diş SIC.
SOĞUTMA	üst limit	32°C K.T. 43°C23°C Y.T.	K.T.-
	alt limit	21°C K.T. 21°C15°C Y.T.	K.T.-
ISITMA	üst limit	27°C K.T. 24°C- 18°C Y.T.	K.T.
	alt limit	20°C K.T. -8,5°C- -9,5°C Y.T.	K.T.

K.T. = Kuru Termometre Y.T. = Yaş Termometre

- Entegre koruma tertibatı, bu aralık dışında kullanıldığında ünitenin çalışmasını önler.

- Nem %80'in üzerinde olduğunda ünite SOĞUTMA veya NEM ALMA modunda sürekli çalışırsa hava çıkışında çiğlenme olabilir.

BİR ELEKTRİK KESİNTİSİ OLDUĞUNDA

Bu ünite, bir elektrik kesintisi olduğunda ayarları hafızasında tutar.

Elektrikler tekrar geldiğinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalışır.

Bir elektrik kesintisinden önce zamanlayıcı ayarlanmışsa elektrikler geldikten sonra bu ayarların yeniden yapılması gerekir.

ÖN ISITMA FONKSİYONU

ISITMA işletiminde, ünite açıldıktan sonra üniteden soğuk hava üflenmesini önlemek için dahili fan iki ilâ beş dakika çalışmayabilir.

BUZ ÇÖZME FONKSİYONU

• Dış ünitenin ısı eşanjörü üzerinde buz olduğunda, ISITMA işletimi sırasında otomatik buz çözücü 5 ilâ 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve dış fanların çalışması durur.
• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda işletimi tekrar başlatır.

ISITMA VERİMİ

• Unite, dış havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklığı ısıtma verimini büyük ölçüde etkiler.
• Düşük dış sıcaklıklar nedeniyle ısıtma verimi düşerse ilave bir ısıtıcı kullanın.
• Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER

Aşağıda, klimanızı kullanırken enerji tasarrufu sağlamanın bazı basit yolları verilmiştir.

DOĞRU SICAKLIĞI AYARLAYIN

• Termostatı, SOĞUTMA modunda istediğiniz sıcaklıktan 1°C daha yüksek ve ISITMA modundan 2°C daha düşük ayarlamak, güç tüketiminde yaklaşık yüzde 10 tasarruf sağlar.
• Soğutmada sıcaklığın istenenden daha düşük bir dereceye ayarlanması enerji tüketimini arttırır.

DİREKT GÜNEŞ IŞIĞINI VE HAVA AKIMLARINI ÖNLEYİN

• Soğutma sırasında direkt güneş ışığının önlenmesi enerji tüketimini azaltır.
• Soğutma ve ısıtma işlemleri sırasında pencere ve kapıları kapatınız.

EN İYİ HAVA SİRKÜLASYONUNU SAĞLAMAK İÇİN UYGUN HAVA AKİŞ YÖNÜNÜ AYARLAYIN

EN VERİMLİ İŞLETİMİ SAĞLAMAK İÇİN FILTRELERİ TEMİZ TUTUN

ZAMANLAYICI KAPATMA FONKSİYONUNDAN AZAMİ DERECEDE İSTİFADE EDİN

ÜNİTE UZUN SÜRE KULLANILMAYACAKSA ELEKTRİK KABLOSUNU AYIRIN

- İç ünite çalışmadığı zaman da az miktarda güç harcar.

PARÇALARIN İSİMLERİ

①Hava girişi
②Açılır panel
③Hava filtreleri
④YARDIMCI MOD düğmesi (AUX.)
⑤Gösterge
⑥Alici penceresi
⑦Elektrik kablosu
⑧Düşey ayarlı kanatçıklar
⑨Yatay ayarlı kanatçıklar
⑩ Hava çıkışı
⑪Uzaktan kumanda

⑫ PLASMACLUSTER lambasi (mavi)
⑬TURBO Lambası (yeşil
⑭ZAMANLAYICI lambası (turuncu ⏻)
⑮İŞLETİM lambası (kırmızı)

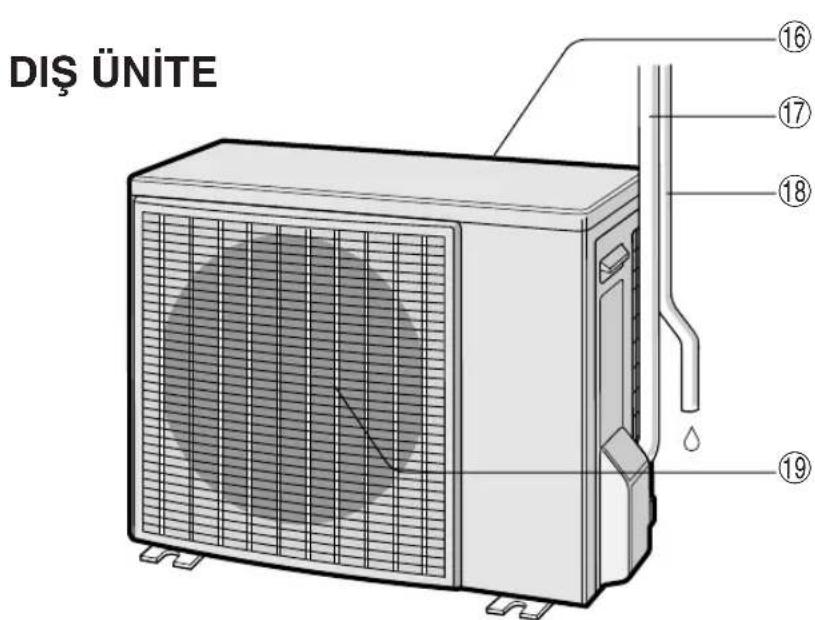

⑯Hava girişi
⑰Soğutma gazı borusu ve ara bağlantı kablosu
⑱Drenaj hortumu
⑲Hava çıkışı

NOT: Gerçek üniteler yukarıda gösterilenden biraz farklı olabilir.

iç ÜNİTE (AY-AP12FHR/AY-AP12FHR-WH)

①YARDIMCI MOD düğmesi (AUX.)
②Hava girişi
③Açılır panel
④Hava filtreleri
⑤Gösterge
⑥Alici penceresi
⑦Düşey ayarlı kanatçıklar
⑧Yatay ayarlı kanatçıklar
⑨Hava çıkışı
⑩Elektrik kablosu
⑪Uzaktan kumanda

⑫ PLASMACLUSTER lambasi (mavi)
⑬TURBO Lambası (yeşil
⑭ZAMANLAYICI lambası (turuncu Ⓕ)
⑮İŞLETİM lambası (kırmızı)
⑯Hava girişi
⑰Soğutma gazı borusu ve ara bağlantı kablosu
⑱Drenaj hortumu
⑲Hava çıkışı

NOT: Gerçek üniteler yukarıda gösterilenden biraz farklı olabilir.

PARÇALARIN İSİMLERİ

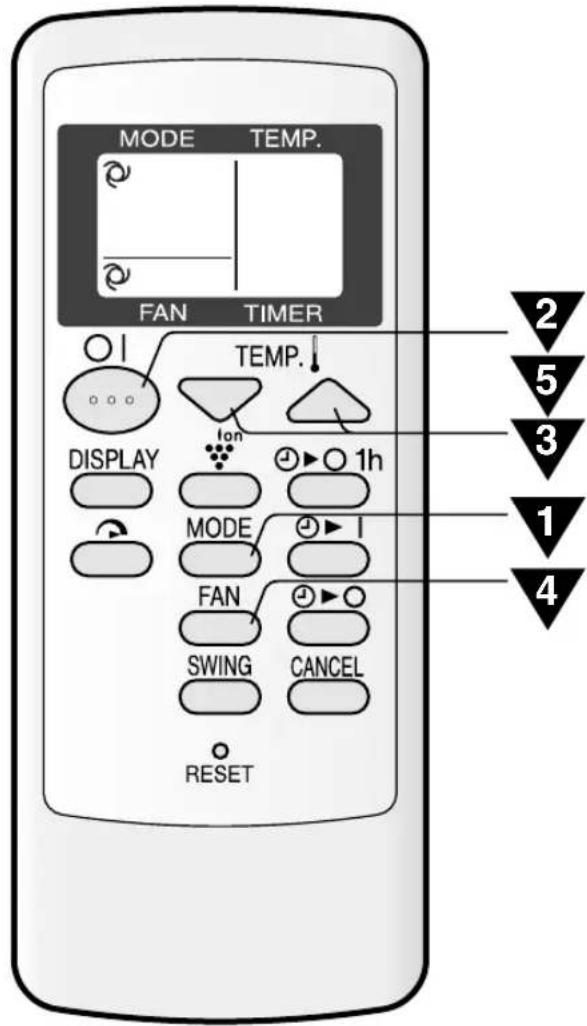

UZAKTAN KUMANDA

①VERICI
②GÖSTERGE (Sıvı Kristal Gösterge)
③AÇMA/KAPAMA düğmesi
④SICAKLIK (TEMP.) düğmesi
⑤GÖSTERGE (DISPLAY) düğmesi
⑥PLASMACLUSTER düğmesi
⑦BİR SAAT SONRA KAPANMA düğmesi
⑧MOD (MODE) düğmesi

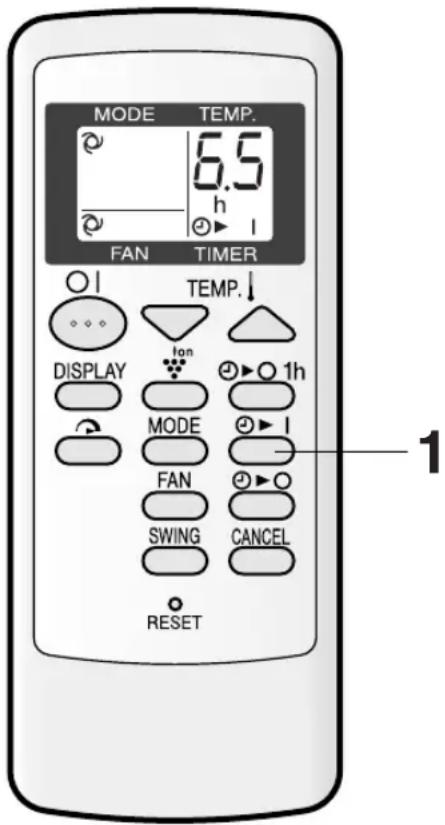

⑨ZAMANLAYICI AÇMA düğmesi (saat ayarı için)
⑩FAN düğmesi
⑪ZAMANLAYICI KAPAMA düğmesi (saat ayarı için)
⑫SALINIM (SWING) düğmesi

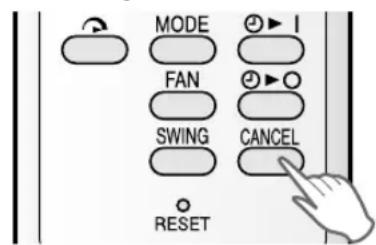

⑬ IPTAL (CANCEL) düğmesi
⑭TURBO düğmesi
⑮SIFIRLAMA (RESET) düğmesi

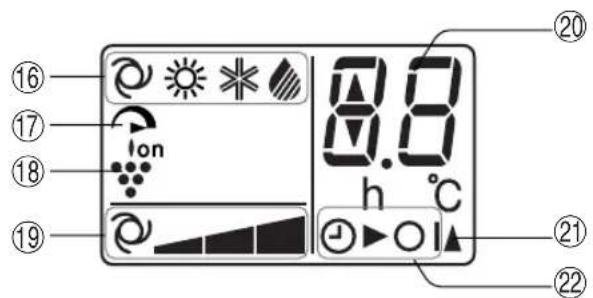

L.C.D. UZAKTAN KUMANDA GÖSTERGESİ

⑯MOD SEMBOLLERİ

: OTOMATİK : ISITM

Zamanlayıcı açma ve zamanlayıcı kapama ayarını gösterir.

PİLLERİN TAKILMASI İki adet AAA (R03) ebadında pil kullanın.

1 Uzaktan kumandanın arkasındaki pil yuvası kapağını çıkarın.
2 Pilleri bölmeye yerleştirin; ⊕ ve ⊖ kutupların doğru hizada olmasına dikkat edin.
- Piller uygun şekilde takıldığında göstergede çizgiler görülür.
3 Pil yuvası kapağını tekrar yerine takın.
4 Ince bir çubuk kullanarak RESET düğmesine basın.

NOTLAR:

• Pilin ömrü, normal kullanımda yaklaşık 1 yıldır.
• Pilleri değiştirirken daima ikisini birlikte değiştirin ve aynı tipte olmasına dikkat edin.
• Piller değiştirildikten sonra uzaktan kumanda uygun şekilde çalışmazsa, ince bir çubuk kullanarak RESET düğmesine basın.
• Üniteyi uzun süre kullanmayacaksanız pilleri uzaktan kumandadan çıkarın.

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun ve istediğiniz düğmeye basın. Ünite sinyali aldığında bir bip sinyali verir.

• Uzaktan kumanda ile ünite arasında perde olmamasına dikkat edin.
• Uzaktan kumanda 7 m mesafeye kadar sinyal gönderebilir.

• Sinyal alıcısının güçlü direkt güneş ışığı almasına izin vermeyin, çünkü çalışmasını olumsuz etkileyebilir. Sinyal alıcı güçlü direkt güneş ışığı alırsa ışığı kesmek için perde kullanın.
• Aynı odada hızlı starterli bir floresan lamba kullanılması sinyal aktarımını etkileyebilir.
• Ünite, aynı odadaki bir televizyon, video cihazı veya başka ekipmanların uzaktan ku-mandasından gönderilen sinyallerden etkilenebilir.
• Uzaktan kumandayı direkt güneş ışığında veya bir ısıtıcı yakınında bırakmayın. Aynı zamanda, üniteyi ve uzaktan kumandayı nemden ve darbeden de koruyun, rengini attı-rabilir veya hasar verebilir.

OTOMATİK MOD HAKKINDA BİLGİLER

OTOMATİK modunda sıcaklık ayarı ve modu, ünitenin devreye alındığı zamankı oda sıcaklığına ve dış sıcaklığa göre otomatik olarak seçilir.

Modlar ve Sıcaklık Ayarları

İşlembaşladığındakioda sıcaklığı	Otomatik İşlem
	Mod Sıcaklık Ayarı
21°C'nin altında ISITMA 23°C
21°C-24°C NEM ALMA Başlangıçtaki oda sıcaklığı
24°C-26°C SOĞUTMA 24°C
26°C-28°C SOĞUTMA 25°C
28°C'nin üstünde SOĞUTMA 26°C

1

İşletim modunu seçmek için MODE düğmesine basın.

OTOMATİK ISITMA SOĞUTMA NEM ALMA

2

İşletimi başlatmak için AÇMA/KAPAMA düğmesine basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası ( ☐)yanar.

3

İstenen sıcaklığı ayarlamak için TEMP. düğmesine basın.

OTOMATİK/NEM ALMA MODU

Sıcaklık, klima tarafından otomatik olarak belirlenen sıcaklığın 2°C üstü ile 2°C altı arasında 1°C'lik kademelerde değiştirilebilir.

Sıcaklık, 18°C ilâ 32°C arasında ayarlanabilir.

4

İstenen fan hızını ayarlamak için FAN düğmesine basın.

OTOMATİK DÜŞÜK ORTA YÜKSEK

- NEM ALMA modunda fan hızı OTOMA-TİK'e ayarlıdır ve değiştirilemez.

5

Üniteyi kapatmak için tekrar AÇMA/KAPAMA düğmesine basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

HAVA AKİŞ YÖNÜNÜN AYARLANMASI

DÜŞEY HAVA AKIŞI

Uzaktan kumanda üzerindeki SWING düğmesine bir kez basın.

- Düşey ayarlı kanatçık, açısını sürekli değiştirir.

Düşey ayarlı kanatçık istenen pozi-syonda olduğunda tekrar SWING düğmesine basın.

• Düğmeye basıldığında kanatçıkların hareketi durur.
• Ayarlanan pozisyon hafızaya alınır ve bir sonraki işletimde otomatik olarak tekrar aynı pozisyon ayarlanır.

SOĞUTMA ve NEM ALMA modu ISITMA modu

Damlama nedeniyle çiğlenmeyi önlemek için ayar aralığı SALINIM aralığından daha vardır.

Hava akışının ze- mine doğru yön- lendirilebilmesi için aralık geniştır.

YATAY HAVA AKIŞI

Yatay ayarlı kanatçığı şekildeki gibi tutun ve hava akış yönünü ayarlayın.

Düşey ayarlı kanatçıkları elle ayarlamaya çalışmayın.

• Düşey ayarlı kanatçığın elle ayarlanması, ayar için uzaktan kumanda kullanıldığında ünitenin hatalı çalışmasına sebep olabilir.
• Düşey ayarlı kanatçık SOĞUTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa çiğlenme olabilir.

Klimayı SOĞUTMA modunda uzun süre fan hızı "DÜŞÜK ( )" ayarında çalıştırırken yatay ayar panjurunu en sağa veya en sola ayarlamayın.

Kanatçıklar üzerinde çiğlenme ortaya çıkabilir.

PLASMACLUSTER'IN İŞLETİMİ

Klimanın içindeki plazma kümesi iyon oluşturucusu odaya artı ve eksi plazma kümesi iyonları bırakır.

Havaya bırakılan yaklaşık aynı sayıdaki artı ve eksi iyon, havadaki nemi biraz azaltır.

1 İşlem sırasında PLASMACLUSTER düğmesine basın.

• Uzaktan kumandada “ ” görülür.
• Ünitedeki mavi PLASMACLUSTER lambası yanar.

İPTAL ETMEK İÇİN

PLASMACLUSTER düğmesine tekrar basın.

- Ünitedeki PLASMACLUSTER lambası söner.

NOTLAR:

• PLASMACLUSTER işleminin kullanımı hatırlanır ve klimayı bir sonraki açışınızda aktif hale gelir.
• PLASMACLUSTER lambasını söndürmek için DISPLAY düğmesine basın.
• Unite çalışmıyorken PLASMACLUSTER düğmesine basıldığında, PLASMACLUSTER işlemi, yanında klima (örneğin ISITMA veya SOĞUTMA) modu olmadan gerçekleştirilir. Uzaktan kumandanın mod sembolü söner ve fan hızı OTOMATİK ayarlanamaz.

Bu işletimde klima fanı, odayı hızlı bir şekilde soğutmak veya ısıtmak için “çok yüksek” hızda, SOĞUTMA ve NEM ALMA modlarında 15°C’lik bir ayar sıcaklığında ve İSITMA modunda 32°C’de çalışır.

1 İşlem sırasında TURBO düğmesine basın.

• Uzaktan kumandada “” görülür.
• Sıcaklık göstergesi söner.
• Ünitedeki yeşil TURBO lambası ( ) vanar.

İPTAL ETMEK İÇİN

TURBO düğmesine tekrar basın.

• İşlem modu değiştirildiğinde veya ünite kapatıldığında TURBO işletimi de iptal edilir.
• Ünitedeki yeşil TURBO lambası ( ) söner.

NOTLAR:

• TURBO işletimi sırasında sıcaklığı veya fan hızını ayarlayamazsınız.
• Unite TURBO işletiminde yaklaşık 30 dakika çalıştıktan sonra fan ayarı "YÜKSEK" hız olur ve sıcaklık ayarı SOĞUTMA ve NEM ALMA modlarında 18°C olur.
• TURBO lambasını söndürmek için DISPLAY düğmesine basın.

BİR SAAT SONRA KAPANMA AYARI devreye alındığında ünite bir saat çalışıp durur.

1 BİR SAAT SONRA KAPANMA düğmesine basın.

• Uzaktan kumandada " /hgûülü"
• Ünite üzerindeki turuncu ZAMANLAYICI lambası (④yanar.
• Ünite bir saat çalıştıktan sonra durur.

İPTAL ETMEK İÇİN

CANCEL düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⊕söner.

Alternatif olarak AÇMA/KAPAMA düğmesine basarak üniteyi kapatın.

- Ünite üzerindeki kırmızı İŞLETİM lambası ( ve turuncu ZAMANLAYICI lambası ( söner.

NOTLAR:

• BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarına göre önceliğe sahiptir.
• Unite kapalıyken BİR SAAT SONRA KAPANMA ayarlanırsa, ünite, daha önce ayarlanmış koşulda bir saat çalışır.
• Uniteyi, BİR SAAT SÖNRA KAPANMA AYARI devreye girmeden bir saat daha çalıştırmak isterseniz, ünite çalışırken BİR SAAT SONRA KAPANMA düğmesine tekrar basın.

ZAMANLAYICIYI KAPATMA

Ünite, ayarınıza göre otomatik olarak kapanır.

Zamanlayıcı süresi minimum yarım saat (30 dakika) ile maksimum 12 saat arasında ayarlanabilir.

9,5 saate kadar, yarım saat (30 dakika) kademelerde ve 10 ilâ 12 saatte, 1 saatlik ka- demelerde ayarlayabilirsiniz.

Üniteyi 2,5 saat sonra kapanmaya ayarladığı- nızda görünen gösterge.

Uzaktan kumandayı ünitenin sinyal alicısına doğru tutun.

1 ZAMANLAYICI KAPAMA ( ⏻) düğmesine basın ve zamanı ayarlayın.

- Düğmeye bastıkça zaman ayarı aşağıdaki gibi değişir.

Ayarlardan hızlı bir şekilde geçmek için düğmeyi basılı tutun.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.

- Ünite sinyali aldığında bip sesi çıkartır.

- Zaman ayarı geriye doğru azalarak kalan süreyi gösterir.

ZAMANLAYICIYI KAPAMA FONKSİYONU HAKKINDA BİLGİLER

ZAMANLAYICIYI KAPAMA modu ayarlandığında siz uyurken odanın aşırı sıcak veya soğuk olmasını önlemek için sıcaklık ayarı otomatik olarak ayarlanır. (Otomatik Uyku fonksiyonu)

SOĞUTMA/NEM ALMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 1°C yukarı çıkar.

ISITMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 3°C aşağı iner.

ZAMANLAYICI MODUNU İPTAL ETMEK İÇIN

ZAMANLAYICI İPTAL düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ) söner.

ZAMAN AYARINI DEĞİŞTİRMEK İÇİN

Değiştirmek istediğiniz ZAMANLAYICI düğmesine (ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA) basın ve zaman ayarını değiştirin.

ZAMANLAYICIYI AÇMA

Ünite, ayarınıza göre otomatik olarak kapanır.

Zamanlayıcı süresi minimum yarım saat (30 dakika) ile maksimum 12 saat arasında ayarlanabilir.

9,5 saate kadar, yarım saat (30 dakika) kademelerde ve 10 ilâ 12 saatte, 1 saatlik kademelerde ayarlayabilirsiniz.

Ünitenin 6,5 saat sonra istediğiniz oda sıcaklığına ulaşmaya ayarladığınızda görünen gösterge.

Uzaktan kumandayı ünitenin sinyal alicısına doğru tutun.

1 ZAMANLAYICI AÇMA (④ düğmesine basın ve zamanı ayarlayın.

- Düğmeye bastıkça zaman ayarı aşağıdaki gibi değişir.

Ayarlardan hızlı bir şekilde geçmek için düğmeyi basılı tutun.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.
• Unite sinyali aldığında bip sesi çıkartır.
• Zaman ayarı geriye doğru azalarak kalan süreyi gösterir.

İstediğiniz modu, sıcaklığı ve fan hızı ayarını seçin.

• Sıcaklık, ZAMANLAYICI AÇIK konumda ayarlandığında göstergede 5 saniye görülür sonra zaman göstergesine döner.
• Ayarı değiştirmediğinizde ünite son ayarları kullanarak çalışır.
• Unite, odanın programlanan zamanda istenen sıcaklığa ulaşmasına olanak sağlamak için ayarlanan zamandan önce devreye girer. (Uyanma fonksiyonu)

ZAMANLAYICININ AYARLANMASI VE İŞLETİMİYLE İLGİLİ NOTLAR

• Son zaman ayarı hafızaya alınır ve bir sonraki ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA ayarınızda uzaktan kumandanın göstergesinde gösterilir.
• ZAMANLAYICI KAPAMA ve ZAMANLAYICI AÇMA birlikte ayarlanamaz. Sadece son ZAMANLAYICI ayarı geçerli olur.
• BİR SAAT SONRA KAPANMÁ AYARİ devreye alındığında, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA ayarı kullanılamaz.
• ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA devredeyken BİR SAAT SONRA KAPANMA AYARI devreye alındığında, ZAMANLAYICI AÇMA veya ZAMANLAYICI KAPAMA ayarı iptal edilir.

Uzaktan kumanda bulunmadığı zaman bu modu kullanın.

AÇMAK İÇİN

İç ünitenin ön panelini kaldırın ve işletim paneli üzerindeki YARDIMCI MOD (AUX.) düğmesine basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) yanar ve ünite OTOMATİK modda çalışmaya başlar.

- Fan hızı ve sıcaklık ayarı OTOMATİK'e ayarlanır.

KAPATMAK İÇİN

İşletim paneli üzerindeki YARDIMCI MOD (AUX.) düğmesine tekrar basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

NOT:

Normal çalışma sırasında YARDIMCI MOD (AUX.) düğmesine basılırsa ünite kapanır.

Herhangi bir bakım uygulamadan önce elektrik kablosunu prizden ayırın ve devre kesiciyi kapatın.

FİLTRELERİN TEMİZLENMESİ

Hava filtreleri iki haftada bir temizlenmelidir.

①Ön paneli açın.
②Hava filtrelerini hafifçe yukarı iterek yerinden kurtarın.
③Hava filtrelerini aşağı çekerek çıkarın.

3 FILTRELERİ TEMİZLEYİN

Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ılık su ve yumuşak deterjanla yıkayın. Yerine takmadan önce filtreleri gölgede kurutun.

4 FILTRELERİ YERİNE TAKIN

①Filtreleri orijinal pozisyonunda yerine takın.
②Açık paneli kapatın.
③Solda gösterilen okla işaretli noktaları tam oturacak şekilde yerlerine itin.

ÜNİTENİN VE UZAKTAN KUMANDANIN TEMİZLENMESİ

• Yumuşak bir bezle silin.
• Bunlara doğrudan su sıçratmayın veya dökmeyin, yoksa elektrik çarpmasına veya ekipman arızasına neden olabilirsiniz.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözücüler kullanmayın.

KLİMA İŞLETİM MEVSİMİNDEN SONRA BAKIM

1 Mekanizmanın iyice kurumasını sağlamak için üniteyi yaklaşık yarım gün boyunca SOĞUTMA modunda, sıcaklık ayarı 32°C'de çalıştırın.
2 Üniteyi durdurun ve fişini çekin. Klima için ayrı bir devre kesiciniz varsa bunu kapatın.
3 Filtreleri temizleyin ve tekrar yerine takın.

KLİMA İŞLETİM MEVSİMİNDEN ÖNCE BAKIM

1 Hava filtrelerinin kirli olmamasına dikkat edin.
2 Hava girişinde ve çıkışında engel bulunmamasına dikkat edin.
3 Dış montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam dur-duğundan emin olun.

SERVİS ÇAĞIRMADAN ÖNCE

Aşağıdaki koşullar ekipmanın hatalı çalıştığını göstermez

ÜNİTENİN ÇALIŞMAMASIÜnite kapatıldıktan hemen sonra açılırsa çalışmaz. Ünite mod değiştirildikten hemen sonra çalışmaz. Bu, dahili mekanizmaları korumak içindir. Uniteyi çalıştırmak için 3 dakika bekleyin.	TISLAMYumuşak tıslama sesi, ünitenin içinde akan soğutma gazının sesidir.
	SU BUHARI• SOĞUTMA ve NEM ALMA modunda bazen odanın hava sıcaklığı ile üniteden çıkan havanın sıcaklığı arasındaki fark nedeniyle hava çıkışında su buharı görülebilir.• ISITMA modunda, buz çözme sırasında dış üniteden dışarı su buharı akışı olabilir.
ÜNİTENİN SICAK HAVA ÜFLEMEMESIÜnite以往sıta veya buz çözme konumundadır.
KOKULARÜniteden, üniteye giren halı veya mobilya kokuları ve montajın ilk zamanlarında klimanın iç parça-larının kokuları gelebilir.
ÇITIRTIÜnite bir çırtı sesi çıkarabilir. Bu ses, ön panelin sürtünmesinden ve sıcaklık değişimi nedeniyle genleşen veya bağlanan diğer elemanlardan gelir.	PLASMACLUSTER HAVA ÇIKİŞINDAN YAYILAN KOKUBu, plazma kümesi iyon oluşturucusunun ürettiği ozon kokusudur. Ozonun yoğunluğu çok azdır, sağlığınız üzerinde etkisi yoktur. Havaya yayılan ozon kısa sürede ayrışır ve odadaki yoğunluğu artmaz.
A ALÇAK BİR VIZILTI DUYULURBu, ünite plazma kümesi iyonları yayarken çıkan sestir.

Ünite hatalı çalışıyor gibi görünürse servis çağırmadan önce aşağıdaki hususları kontrol edin.

ÜNİTE ÇALIŞMAZSA

Devre kesicinin ya da sigortanın atmış olup olmadığını kontrol edin.

ÜNİTE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SOĞUTMAZSA
Filtreleri kontrol edin. Kirliyse temizleyin.	Dış üniteyi kontrol ederek hava girişinin veya çıkışının tıkalı olmadığından emin olun.	Termostatın uygun ayarlı olup olmadığını kontrol edin.
Pencerelerin ve kapıların sıkıca kapalı olmasına dikkat edin.	Odada çok sayıda insan bulun-ması ünitenin istenen sıcaklığa ulaşmasını önler.	Odada ısı üreten bir cihaz bulunup bulunmadığını kontrol edin.

ÜNİTE UZAKTAN KUMANDA SİNYALİNİ ALMAZSA
Uzaktan kumandanın pillerinin eski veya zayıf olup olmadığını kontrol edin.	Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutarak tekrar sinyal göndermeyi deneyin.	Uzaktan kumandanın pillerinin kutuplarının uygun yönde olup olmadığını kontrol edin.

Gösterge panelindeki İŞLETİM Lambası ve ZAMANLAYICI Lambası yanıp söndüğünde lütfen servis çağırın.
