Producttype	Multi-split airconditioner (één buitenunit voor meerdere binnenunits)
Koelmiddel	R-410A (ozonvriendelijk)
Modellen binnenunits	AY-XM7CR, AY-XM9CR, AY-XM12CR (standaard modellen); AY-XPM7CR, AY-XPM9CR, AY-XPM12CR (met Plasmacluster)
Model buitenunit	AE-XM18CB, AE-XM24CR
Voeding	230 V ~ 50 Hz (controleer lokale specificaties)
Bedrijfsmodi	Auto, Koelen, Ontvochtigen, Verwarmen, Ventilator
Plasmacluster-technologie	Positieve en negatieve ionen om de lucht te zuiveren (XPM-modellen)
Automatische reinigingsfunctie	Interne droging na uitschakeling (XPM-modellen)
Timer	Programmeerbare aan/uit-timer en 1-uur uitschakeling
Full Power-functie	Snelle koeling of verwarming op maximaal vermogen
Luchtstroomrichting	Verstelbare verticale en horizontale lamellen
Filters	Stoffilter (niet wasbaar, vervangen elke 3-6 maanden), luchtverfrisserfilter (wasbaar, elke 3-6 maanden)
Filteronderhoud	Luchtfilters elke 2 weken reinigen
Sensoren	Stofsensor en geursensor (XPM-modellen)
Display	Indicatiepaneel met temperatuur-, vermogens- en timerindicatoren
Afstandsbediening	Draadloos, bereik 7 m, AAA-batterijen
Geheugenfunctie	Bewaart instellingen bij stroomuitval
Bescherming	3 minuten vertraagde start, overbelastingsbeveiliging
Installatie	Moet worden uitgevoerd door een gekwalificeerde professional
Gewicht en afmetingen	Niet gespecificeerd in de handleiding

Veelgestelde vragen - AEXM18CR SHARP

Waarom start het apparaat niet meteen na het uitschakelen?

Een intern beveiligingsapparaat voorkomt herstart gedurende ongeveer 3 minuten na het uitschakelen of wijzigen van de modus. Wacht voordat u het apparaat opnieuw gebruikt.

Waarom blaast de binnenunit geen warme lucht in de verwarmingsmodus?

Het apparaat kan in de voorverwarmingsfase (2 tot 5 minuten) of in de automatische ontdooifase (5 tot 10 minuten) zijn. Tijdens deze fasen stopt de binnenvetilator om koude lucht te voorkomen.

Er vormt zich condens op de luchtafvoer, is dat normaal?

Ja, als het apparaat in de koel- of ontvochtigingsmodus werkt met een omgevingsvochtigheid boven 80%, kan er condens op de lamellen verschijnen. Verlaag de luchtvochtigheid of gebruik de ventilatormodus.

Waarom hoor ik een kraakgeluid?

Dit geluid wordt veroorzaakt door uitzetting of samentrekking van onderdelen (voorpaneel, interne onderdelen) als gevolg van temperatuurveranderingen. Dit is normaal.

Waarom wordt de binnenunit warm, zelfs als deze is uitgeschakeld?

Als een andere binnenunit in de verwarmingsmodus werkt, circuleert heet koelmiddel ook door de uitgeschakelde unit, wat een lichte opwarming veroorzaakt. Dit is normaal.

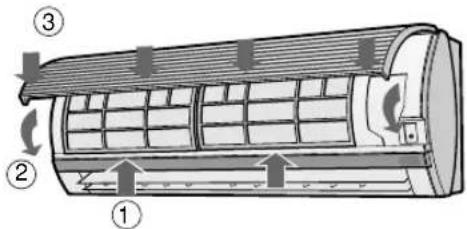

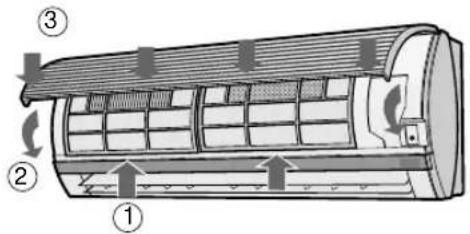

Hoe reinig ik de luchtfilters?

Open het voorpaneel, verwijder de filters door ze omhoog en vervolgens omlaag te duwen. Stofzuig ze of was ze met lauw water en een mild schoonmaakmiddel. Droog ze in de schaduw voordat u ze terugplaatst. Reinig de filters elke 2 weken.

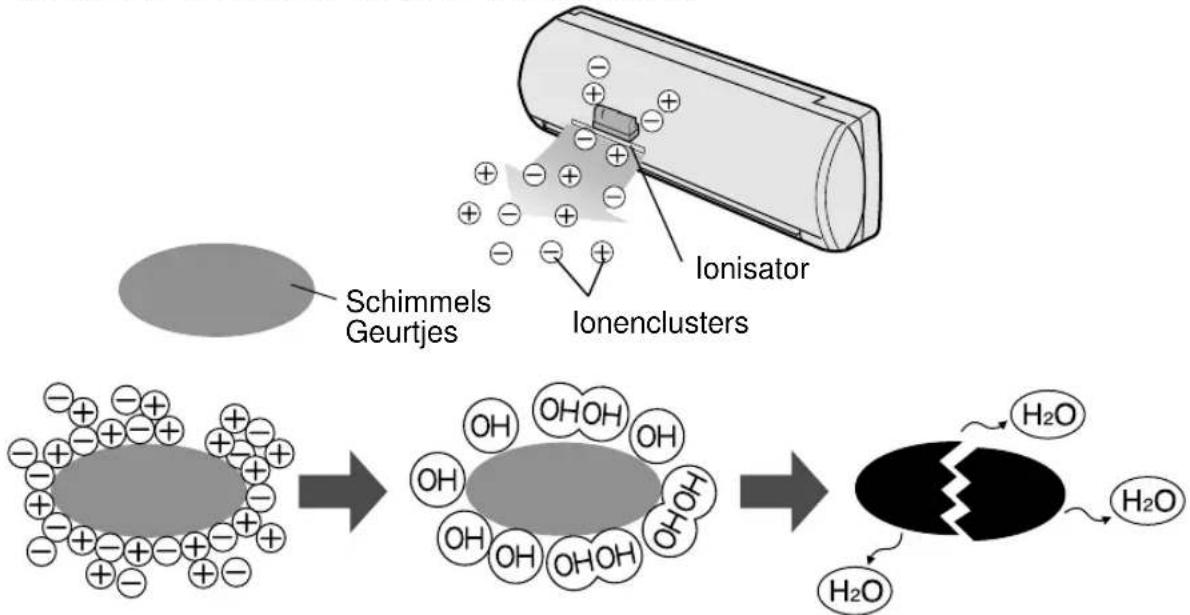

Wat is Plasmacluster-technologie?

De Plasmacluster genereert positieve en negatieve ionen die zwevende schimmels verminderen, geuren elimineren en een fris gevoel geven. Beschikbaar op de modellen AY-XPM7CR/9CR/12CR.

Hoe programmeer ik de timer?

Zorg dat de klok is ingesteld. Druk op TIMER ON of TIMER OFF, gebruik TIME ADVANCE/REVERSE om de tijd in te stellen. Bevestig met SET/C. Annuleer met SET/C. De 1-uurs uitschakeltimer is bereikbaar via ONE-HOUR OFF.

Wat moet ik doen als de afstandsbediening niet reageert?

Controleer de batterijen (type AAA): vervang ze indien leeg, let op de polariteit. Zorg ervoor dat er geen obstakels zijn tussen de afstandsbediening en de ontvanger van de unit. Direct zonlicht kan interfereren.

Waarom blijft de buitenunit draaien na het uitschakelen?

De buitenventilator kan nog ongeveer een minuut draaien na het uitschakelen om het apparaat te laten afkoelen. Dit is normaal.

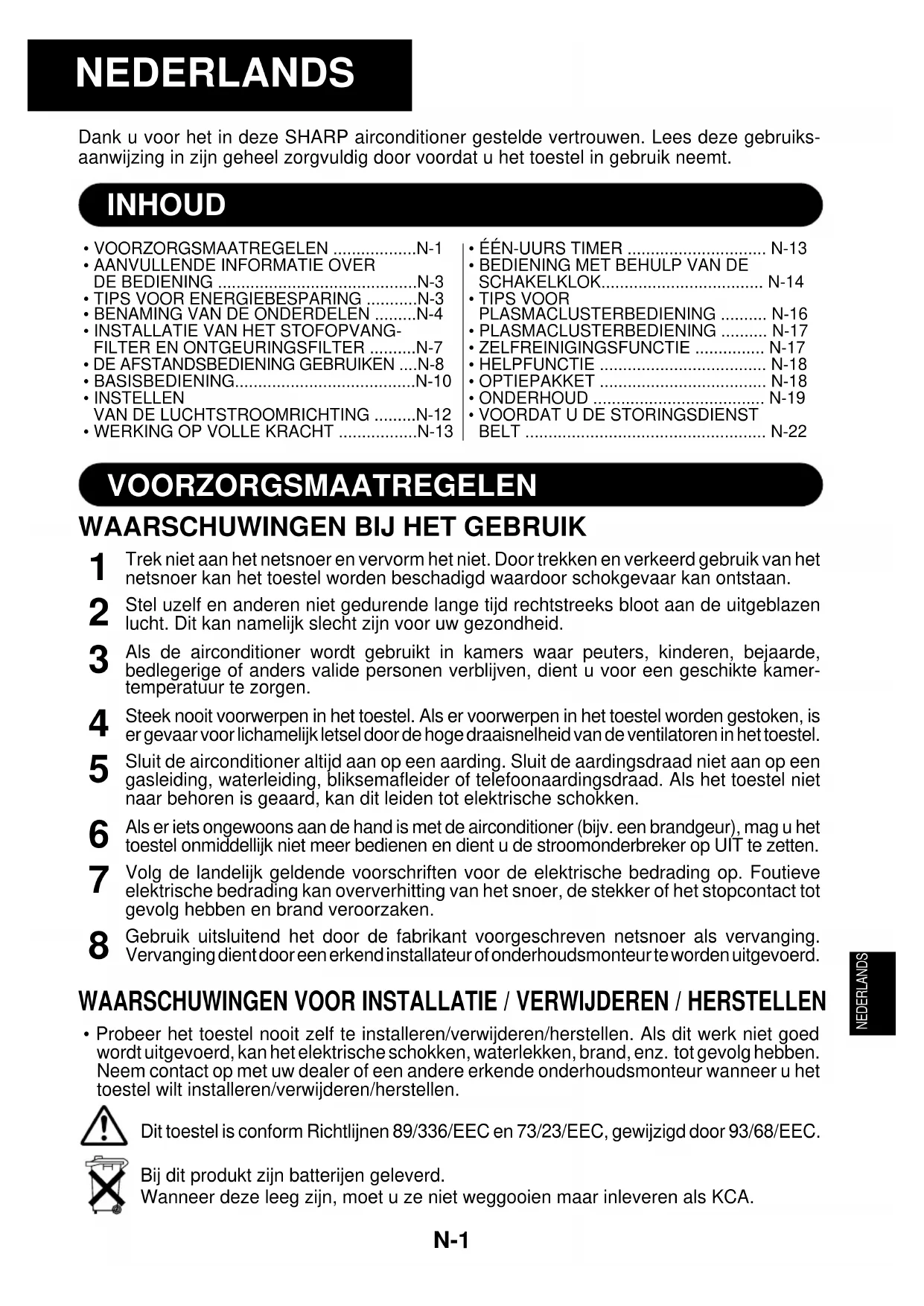

GEBRUIKSAANWIJZING AEXM18CR SHARP

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiksaanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• VOORZORGSMAATREGELEN N-1 AANVULLENDE INFORMATIE OVER DE BEDIENING N-3 TIPS VOOR ENERGIEBESPARING N-3 BENAMING VAN DE ONDERDELEN N-4
• INSTALLATIE VAN HET STOFOPVANG-FILTER EN ONTGEURINGSFILTER N-7
• DE AFSTANDSBEDIENING GEBRUIKEN N-8 BASISBEDIENING N-10 INSTELLEN VAN DE LUCHTSTROOMRICHTING N-12

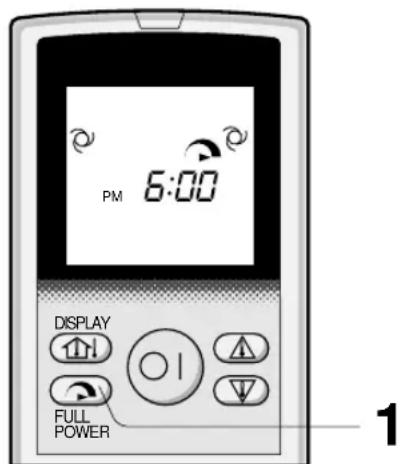

• WERKING OP VOLLE KRACHT N-1
• EÉN-UURS TIMER N-13 BEDIENING MET BEHULP VAN DE SCHAKELKLOK N-14 TIPS VOOR PLASMACLUSTERBEDIENING N-16 PLASMACLUSTERBEDIENING N-17 ZELFREINIGINGSFUNCTIE N-17
• HELPFUNCTIE N-18
• OPTIEPAKKET N-18 ONDERHOUD N-19 VOORDAT U DE STORINGSDIENST BELT N-22

1 Trek niet aan het netsnoer en vervorm het niet. Door trekken en verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan. 2 Stel uzelf en anderen niet gedurende lange tijd rechtstreeks bloot aan de uitgeblazen lucht. Dit kan namelijk slecht voor uw gezondheid zijn. 3 Als de airconditioner wordt gebruikt in kamers waar peuters, kinderen, bejaarden, bedlegerige of andersvalide personen verblijven, dient u voor een geschikte kamertemperatuur te zorgen. 4 Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel. 5 Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel niet waar behoren is geaard, kan dit leiden tot elektrische schokken. 6 Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u het toestel onmiddellijk niet meer bedienen en dient u de stroomonderbreker op UIT te zetten. 7 Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieve elektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact tot gevolg hebben en brand veroorzaken. 8 Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als vervanging. Vervanging dient door een erkend installateur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTELLEN

• Probeer het toestel nooit zelf te installeren/verwijderen/herstellen. Als dit werk niet goed wordt uitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben. Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanneer u het toestel wilt installeren/verwijderen/herstellen.

Dit toestel is conform Richtlijnen 89/336/EEC en 73/23/EEC, gewijzigd door 93/68/EEC.

Bij dit product zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

1 Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt. Als de kamer niet voldoende wordt geventileerd, kan er een tekort aan zuurstof ontstaan. 2 Druk niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken. 3 Schakel de stroomonderbreker uit voor uw eigen veiligheid wanneer u het toestel gedurende lange tijd niet gebruikt. 4 Kijk regelmatig het montageframe van de buitenunit na op slijtage en controleer of het nog goed is bevestigd. 5 Zet niets op de buitenunit en ga er niet op staan; anders kan het voorwerp of de persoon eraf vallen en letsel oplopen. 6 Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen. 7 Zet geen water op het toestel. Als water in het toestel terechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken. 8 Dek de luchtinlaten en -uitlaten van het toestel niet af; anders zal het vermogen afnemen of kunnen er problemen ontstaan. 9 Schakel het toestel altijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin het toestel draait een ventilator die u eventueel zou kunnen verwonden. 10 Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen. 11 Dit toestel mag niet worden gebruikt door jonge kinderen of zieke personen zonder toezicht.

Let erop dat jonge kinderen niet met de airconditioner spelen.

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequentie. Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.
• Installeer het toestel niet in een kamer waar brandbare gassen kunnen vrijkomen; anders kan er brand ontstaan.

Installeer het toestel op een plaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.

• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer niet goed ligt, kunnen de kamer, meubelen, enz. nat worden.
• Installeer afhankelijk van de installatieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen.

AANVULLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

		BINNENTEMP.	BUITENTEMP.
KOELEN	bovenste limiet 23°	32°C D.T. 43°C C N.T.	D.T.
	onderste 21° limiet 15°	1°C D.T. 21°C C N.T.	D.T.
VERWARMEN	bovenste limiet	27°C D.T. 24°C - 18°C N.T.	D.T.
	onderste 20° limiet	0°C D.T. -7°C D.T. -8°C N.T.

D.T. = Drogebol-temperatuur N.T. = Nattebol-temperatuur

• De ingebouwde beveiliging kan ervoor zorgen dat het toestel niet kan worden gebruikt buiten dit bereik.
• Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN OF DROGEN werkt en de luchtvochtigheid groter is dan 80%.

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen bewaard blijven in geval van een stroomonderbreking.

Nadat de stroomonderbreking is opgelost, wordt het toestel automatisch heropgestart met de instellingen van voor de stroomonderbreking, met uitzondering van eventuele instellingen voor de schakelklok.

De schakelklok moet na een stroomonderbreking opnieuw worden ingesteld.

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanneer er zich ijs op de warmtewisselaar van de buitenunit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte om het ijs te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.
• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet.

WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamer brengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.
• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.
• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Als u de thermostaat 1°C hoger instelt dan de gewenste temperatuur in de functie KOELEN en 2°C lager in de functie VERWARMEN, zult u ongeveer 10 procent energie besparen.
• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.
• Sluit vensters en deuren tijdens het koelen en verwarmen.

STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE LUCHTCIRCULATIE TE VERKRIJGEN

HOUD DE FILTERS SCHOON OM EEN EFFICIËNTE WERKING TE VERKRIJGEN

MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL GEDURENDE LANGERE TIJD NIET WORDT GEBRUIKT

• De binnen-unit verbruikt een kleine hoeveelheid energie, zelfs wanneer het toestel is uitgeschakeld.

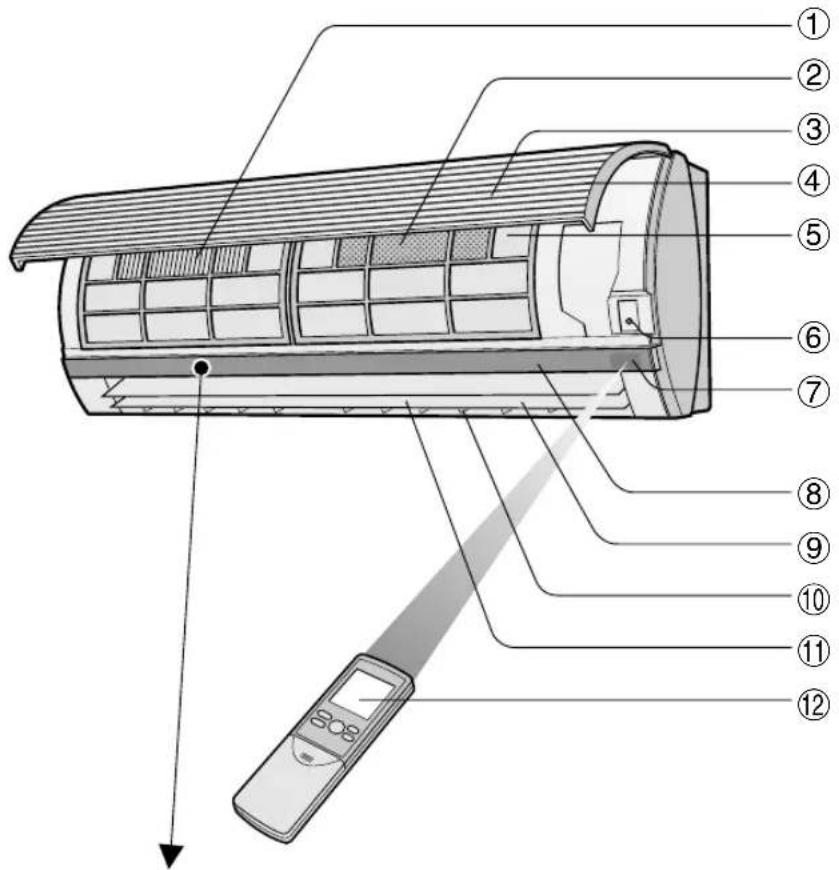

BENAMING VAN DE ONDERDELEN

(zie modellen AY-XPM7CR, AY-XPM9CR, AY-XPM12CR)

BINNEN-UNIT

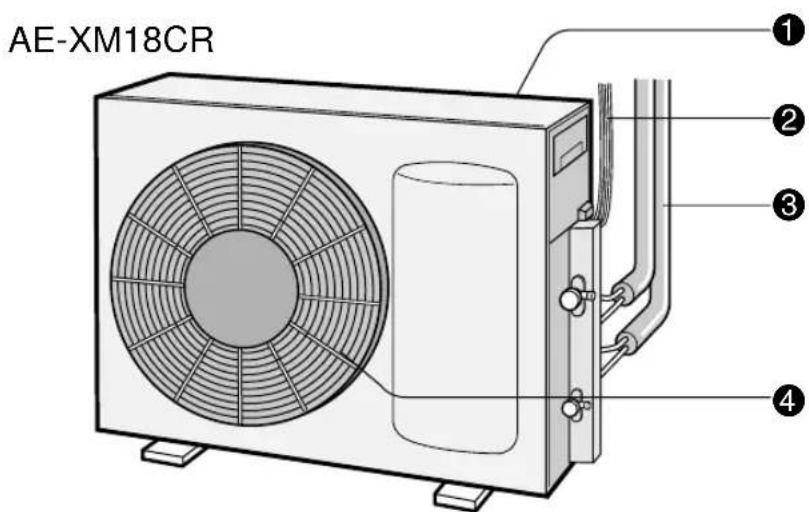

BUITEN-UNIT

① STOFOPVANGFILTER (niet-wasbaar) ② ONTGEURINGSFILTER (wasbaar) ③ Inlaat (lucht) ④ Opklapbaar paneel ⑤ Luchtfilters ⑥ AUX.-toets ⑦ ONTVANGST-venster ⑧ Indicatorpaneel ⑨ Vertical instelbare jaloezieën ⑩ Horizontaal instelbare jaloezieën ⑪ Uitlaat (lucht) ⑫ Afstandsbediening ⑬ BUITEN-temperatuurindicator (groen) ⑭ TEMPERATUURINDICATOR ⑮ KAMER-temperatuurindicator (groen) ⑯ VERMOGENSCONTROLE-INDICATOR ⑰ PLASMACLUSTER-indicator (blauw, groen) ⑱ SCHAKELKLOK-indicator (oranje) ⑲ BEDRIJF-indicator (rood) 1 Inlaat (lucht) 2 Verbindingskabel 3 Koelstofbuis 4 Uitlaat (lucht)

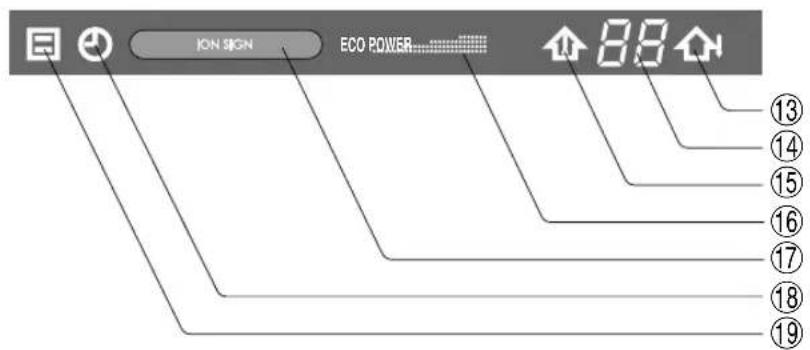

① Inlaat (lucht) ② Opklapbaar paneel ③ Luchtfilters ④ AUX.-toets ⑤ ONTVANGST-venster ⑥ Indicatorpaneel ⑦ Vertical instelbare jaloezieën ⑧ Horizontaal instelbare jaloezieën ⑨ Uitlaat (lucht) ⑩ Afstandsbediening

⑪ VERMOGENSCONTROLE-INDICATOR ⑫ TEMPERATUURINDICATOR ⑬ BUITEN-temperatuurindicator (groen) ⑭ KAMER-temperatuurindicator (groen) ⑮ SCHAKELKLOK-indicator (oranje) ⑯ BEDRIJF-indicator (rood)

1 Inlaat (lucht) 2 Verbindingskabel 3 Koelstofbuis 4 Uitlaat (lucht)

BENAMING VAN DE ONDERDELEN

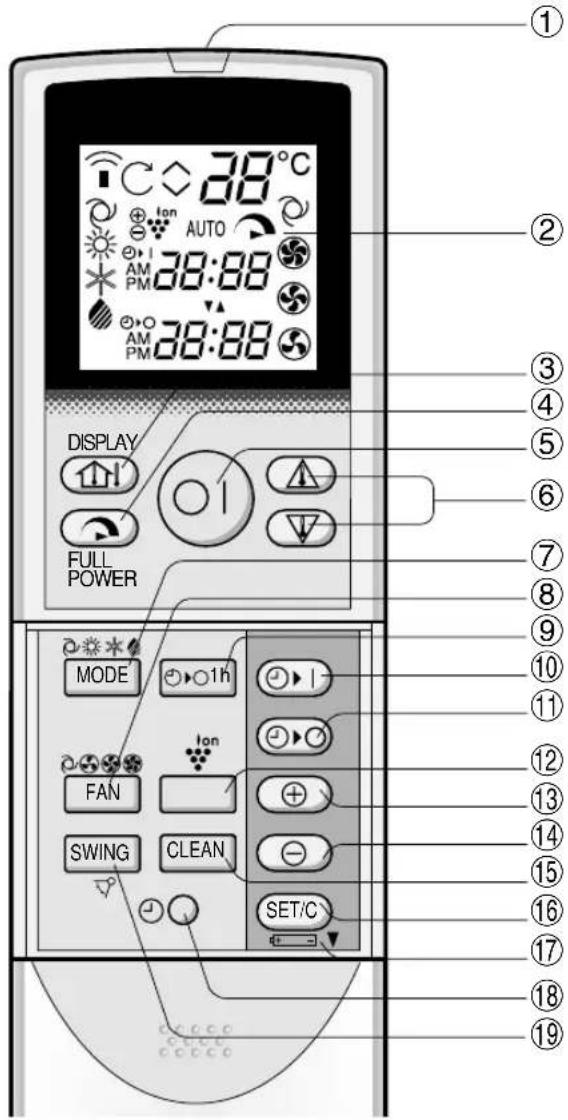

AFSTANDBEDIENING

① ZENDER ② DISPLAY (LCD-scherm) ③ DISPLAY-toets ④ VOLLE KRACHT-toets (FULL POWER) ⑤ AAN/UIT-toets ⑥ THERMOSTAAT-toets ⑦ FUNCTIE-toets (MODE) ⑧ VENTILATOR-toets (FAN) ⑨ EEN-UURSTIMER-toets ⑩ TIMER AAN-toets (voortinstelling van de timer) ⑪ TIMER UIT-toets (voortinstelling van de timer) ⑫ PLASMACLUSTER-toets (uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) ⑬ TIJD VOORUIT-toets ⑭ TIJD ACHTERUIT-toets ⑮ ZELFREINIGING-toets (CLEAN) (uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) ⑯ TIMER INSTEL/ANNULEER-toets (SET/C) ⑰ Duidt aan dat het BATTERIJVAK zich onder dit teken bevindt ⑱ KLOK-toets ⑲ ZWENK-toets (SWING)

LCD-SCHERM VAN DE AFSTANDSBEDIENING

① THERMOSTAATINSTELLING VOOR AUTOMATISCHE BEDIENING EN DROOGSTAND ② ZELFREINIGINGSSYMBOOL (uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) ③ SYMBOOL VOOR VERZENDEN ④ FUNCTIESYMBOLEN

Duidt de ingestelde tijd van de aantimer of de huidige tijd aan.

② TIMER UIT-INDICATOR

Duidt de ingestelde tijd voor de uittimer of de een-uurs timer aan.

(uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

INSTALLATIE VAN HET STOFOPVANGFILTER EN ONTGEURINGSFILTER

(uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

Het stofopvangfilter en het ontgeuringsfilter zijn verpakt als accessoires van dit toestel. Tijdens de werking van de airconditioner verwijderen de filters stof en tabaksrook uit de lucht en voeren ze zuivere lucht af.

STOFOPVANGFILTER (grijs)

Plaats de zwarte zijde maar boven.

ONTGEURINGSFILTER (groen)

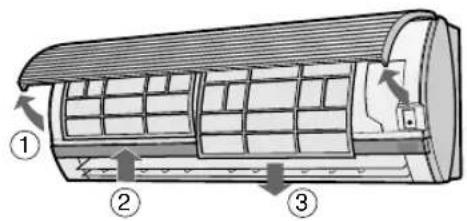

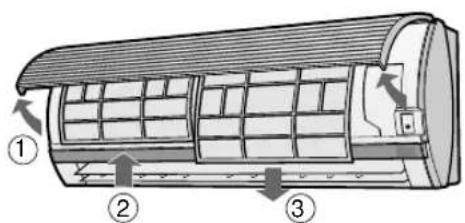

1 Verwijder de luchtfilters.

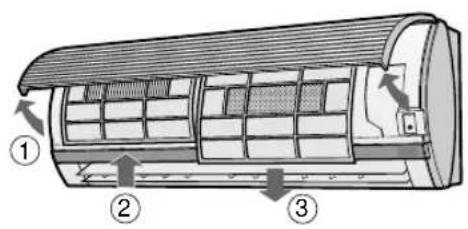

① Open het opklapbare paneel. Druk de luchtfilters iets omhoog om ze te ontgrendelen. ③ Trek de luchtfilters omlaag en verwijder ze.

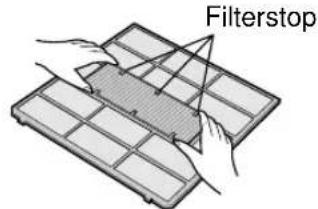

2 Plaats het stofopvangfilter en het ontgeuringsfilter onder de filterstoppen op het luchtfilter.

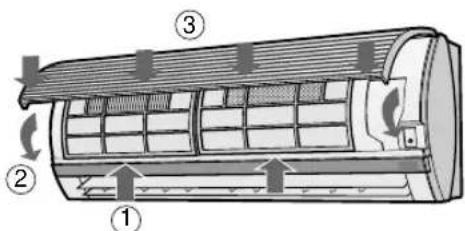

3 Plaats de luchtfilters terug.

① Plaats de luchtfilters terug in de oorspronkelijke stand. ② Sluit het opklapbare paneel. ③ Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

Voorzorgsmaatregelen

• De filters zitten verzegeld in een plastic zak om hun stofopvangeffect te bewaren. Open de zak niet voordat u de filters gaat gebruiken. (Anders zal de levensduur van de filters afnemen.)
• Stel de filters niet bloot aan direct zonlicht. (Anders zal de kwaliteit ervan verminderen.)

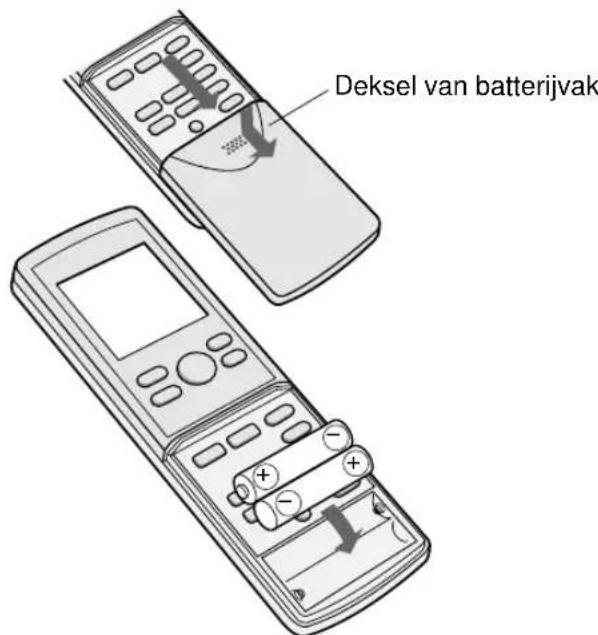

BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

1 Verwijder het deksel van de afstandsbediening. 2 Leg twee batterijen in het vak en let hierbij op de polen ⊕ en

Op het display verschijnt "AM 6:00" wanneer de batterijen juist zijn geplaatst.

3 Plaats het deksel terug.

OPMERKINGEN:

Bij normaal gebruik hebben de batterijen een levensduur van ongeveer één jaar. - Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk worden vervangen door nieuwe batterijen van hetzelfde type. - Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert, verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug. - Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurende langere tijd niet wordt gebruikt.

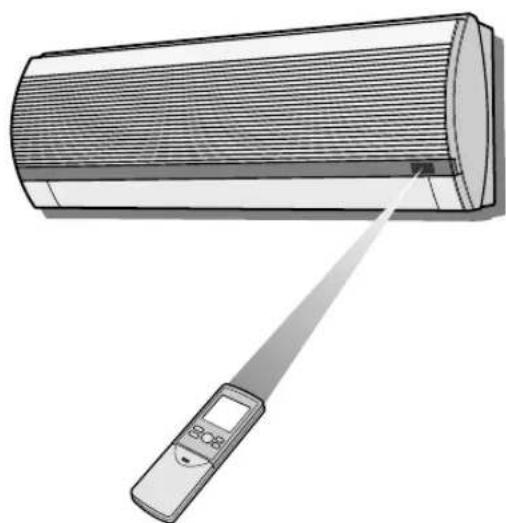

DE AFSTANDSBEDIENING GEBRUIKEN

Richt de afstandsbediening op het ontvangstvenster van de binnen-unit en druk op de gewenste toets. De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

Zorg ervoor dat er geen gordijnen of andere voorwerpen tussen de afstandsbediening en de binnenunit zijn. - De afstandsbediening heeft een bereik van ongeveer 7 meter.

LET OP

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat dit de afstandsbediening kan hinderen. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.
• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schokken, omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd.

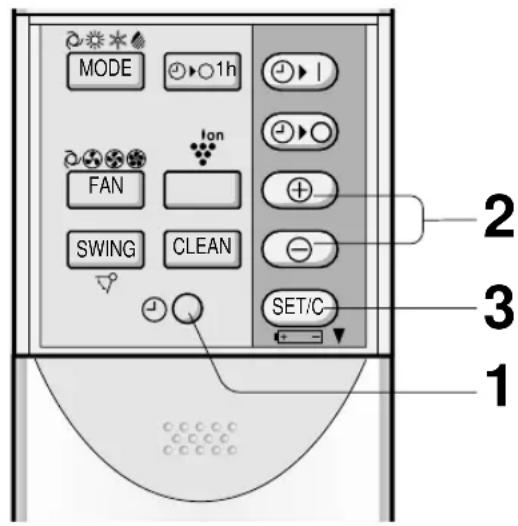

INSTELLEN VAN DE HUIDIGE TIJD

Er zijn twee tijdsaanduidingen: 12-uuraanduiding en 24-uuraanduiding.

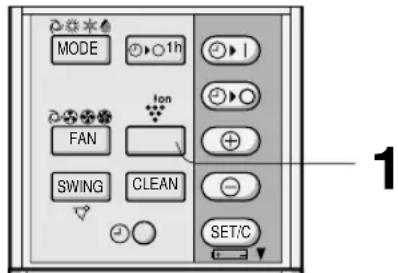

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/ AY-XPM9CR/AY-XPM12CR.

Voorbeeld: 5 uur in de namiddag

Klok Display
12-uuraanduiding PM 5:00
24-uuraanduiding 17:00

1 Om de 12-uuraanduiding in te stellen, drukt u eenmaal op de KLOK-toets in de eerste stap.

Om de 24-uuraanduiding in te stellen, drukt u tweemaal op de KLOK-toets in de eerste stap.

2 Druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de huidige tijd in te stellen.

• Houd de toets ingedrukt om de tijdsaanduiding op het display snel te doen vooruit- of achteruitlopen.

3 Druk op de SET/C-toets.

• De dubbelepunt (:) knippert om aan te duiden dat de klok in werking is.

OPMERKING:

• De huidige tijd kan niet worden ingesteld, wanneer de timer wordt gebruikt.

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

OPMERKINGEN:

Deze airconditioner is een meervoudig model waarbij twee (of drie) binnen-units zijn aangesloten op een buitenunit.

Wanneer de ingestelde functie tussen de binnen-units onderling verschilt, kan het zijn dat de later bediende binnen-unit(s) niet werkt (werken).

• Wanneer de binnen-unit(s) werkt (werken) in de functie VERWARMEN, kan (kunnen) de andere binnen-unit(s) niet werken in de functies KOELEN OF DROGEN.
• Wanneer de binnen-unit(s) werkt (werken) in de functies KOELEN of DROGEN, kan (kunnen) de andere binnen-unit(s) niet werken in de functie VERWARMEN.

Wanneer de functie van de later bediende binnen-unit(s) verschillend is van de functie van de binnen-unit(s) die reeds in gebruik is (zijn), zult u na 4 seconden een luide pieptoon horen. De temperatuurindicator op het indicatorpaneel zal -- aangeven en het BEDRIJF-indicator en het SCHAKELKLOK-indicator zullen afwisselend knipperen. Dit duidt aan dat de later bediende binnen-unit(s) niet werkt (werken). Wijzig in dit geval de functie van de afstandsbediening en stuur hetzelfde functiesignaal als voor de functie waarin de andere binnen-unit(s) werkt (werken). De later bediende binnen-unit(s) geeft (geven) tweemaal een pieptoon weer en treedt (treden) in werking.

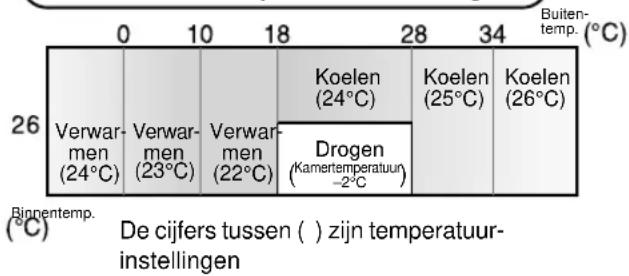

TIPS VOOR DE AUTO FUNCTIE

Als het toestel is ingeschakeld, worden in de AUTO-stand de temperatuurinstelling en de stand automatisch gekozen op basis van de kamertemperatuur en de buitentemperatuur.

Functies en temperatuurinstellingen

• Als tijdens de werking de buitentemperatuur wijzigt, zullen de temperatuurinstellingen automatisch verschuiven zoals getoond op de grafiek.
• De functie van de eerst bediende binnen-unit heeft voorrang op de functie van de andere binnenunit(s) zonder verwijzing naar de tabel.

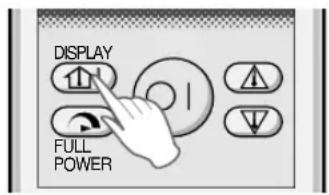

TIPS VOOR HET INDICATORPANEEL

Telkens wanneer u op de DISPLAY-toets drukt, zal het indicatorpaneel veranderen op de volgende manier.

De kamertemperatuur en het VERMOGEN-CONTROLEINDICATOR verschijnen op het display.

De buitentemperatuur en het VERMOGEN-CONTROLEINDICATOR verschijnen op het display.

Er verschijnt niets op het display.

Wanneer de kamer- of buitentemperatuur op het display verschijnt, zal de VERMOGEN-CONTROLEINDICATOR oplichten in vier niveaus voor de functies KOELEN en VERWARMEN (3 niveaus voor de functie DROGEN), om het werkingsvermogen aan te duiden. Wanneer de airconditioner met maximumvermogen werkt in de functies KOELEN en VERWARMEN, zal op het indicatorpaneel de aanduiding "Power" oplichten en "Eco" uitgaan.

OPMERKINGEN:

• De temperaturen die verschijnen op het display zijn waarden bij benadering en kunnen afwijken van de eigenlijke temperaturen.
• Temperatuurweergavebereik Kamertemperatuur: 0°C 40°C (Lo verschijnt op het display wanneer de temperatuur minder dan 0°C bedraagt en H verschijnt wanneer de temperatuur meer dan 40°C bedraagt.) Buitentemperatuur: -9°C 45°C (Lo verschijnt op het display wanneer de temperatuur minder dan -9°C bedraagt en H verschijnt wanneer de temperatuur meer dan 45°C bedraagt.)
• -- verschijnt op het display tijdens de eerste 120 seconden van de bediening terwijl de temperaturen worden gedetecteerd. (De temperatuurdetectie kan langer dan 120 seconden duren wanneer de andere binnen-unit(s) reeds in gebruik is (zijn).)
• -- wordt getoond gedurende 5 seconden wanneer de unit niet in gebruik is.

VERTICALE LUCHTSTROOMRICHTING

Voor optimaal comfort worden de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel laat zien:

De functies KOELEN en DROGEN: horizontale luchtstroming

VERWARMEN-functie: diagonale luchtstroming

INSTELLEN VAN DE LUCHTSTROOMRICHTING

Druk eenmaal op de ZWENKtoets (SWING) van de afstandsbediening.

• De stand van de verticaal instelbare jaloezieën verandert voortdurend.

Druk nogmaals op de ZWENKtoets (SWING) wanneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieën worden stilgezet binnen het bereik op de afbeelding.
• De gewijzigde positie wordt in het geheugen opgeslagen en de volgende keer dat u het toestel gebruikt, wordt automatisch dezelfde positie ingesteld.

Instelbereik

De functies KOELEN en DROGEN

Het instelbereik is beperkter dan het ZWENKbereik om condensdruppels te voorkomen.

VERWARMEN-functie

Het instelbereik is groter, zodat de luchtstroom naar de vloer kan worden gericht.

HORIZONTALE LUCHTSTROOMRICHTING

Pak de horizontaal instelbare jaloezieën vast zoals de afbeelding laat zien en stel de luchtstroomrichting naar voorkeur in.

LET OP

Stel de verticaal instelbare jaloezieën nooit met de hand in.

• Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.
• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

Wanneer de airconditioner met de ventilatorsnelheid "Zacht" wordt gebruikt, mogen de horizontaal instelbare jaloezieën niet gedurende langere tijd in de uiterste standen naar links of rechts worden gezet.

Anders kan zich condens op de jaloezieën vormen.

In deze stand werkt de airconditioner met het maximumvermogen en koelt of verwarmt hij de kamer zodanig snel dat u het toestel kort kunt inschakelen wanneer u net bent thuisgekomen.

1 Om de werking op VOLLE KRACHT te activeren, drukt u tijdens de bediening op de VOLLE KRACHT-toets (FULL POWER).

Op het display van de afstandsbediening verschijnt - De temperatuuraanduiding zal uitgaan.

UITSCHAKELEN

Druk nogmaals op de VOLLE KRACHT-toets (FULL POWER).

• De werking op VOLLE KRACHT wordt eveneens geannuleerd bij wijziging van de bedieningsfunctie of bij het uitschakelen van het toestel.

OPMERKING:

• U kunt geen temperatuur en ventilatorsnelheid instellen bij werking op VOLLE KRACHT.

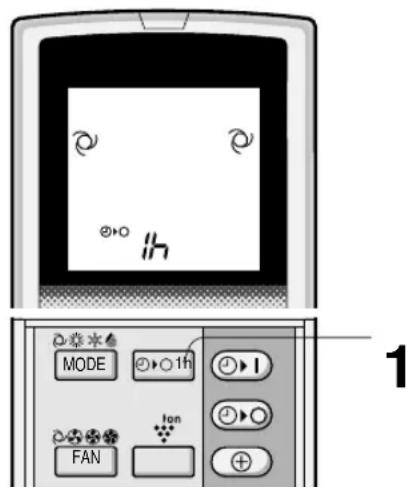

ÉÉN-UURS TIMER

Wanneer de EEN-UURS TIMER wordt ingeschakeld, wordt het toestel na een uur automatisch uitgeschakeld.

1 Druk op de EEN-UURS TIMER-toets.

Op het display van de afstandsbediening verschijnt - De oranje SCHAKELKLOK-indicator ( ① ) op het toestel begint te branden. - Het toestel wordt na een uur automatisch uitgeschakeld.

UITSCHAKELEN

Druk op de TIMER ANNULEER-toets (SET/C). - De oranje SCHAKELKLOK-indicator ( ⊕ ) op het toestel gaat uit. U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets. - De rode BEDRIJF-indicator (en de oranje SCHAKELKLOK-indicator ( ) op het toestel gaat UIT.

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

OPMERKINGEN:

• De EEN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.
• Wanneer de EEN-UURS TIMER wordt ingesteld terwijl het toestel niet is ingeschakeld, zal het toestel gedurende een uur werken in de van tevoren ingestelde functie.
• Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de EEN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals op de EEN-UURS TIMER-toets.
• Als de TIMER AAN en/of TIMER UIT ingesteld zijn, annuleert de TIMER ANNULEER-toets (SET/C) alle instellingen.

BEDIENING MET BEHULP VAN DE SCHAKELKLOK

OPMERKING:

Alvorens de timer in te stellen, controleert u of de klok juist ingesteld is overeenkomstig de huidige tijd.

1. Druk op de TIMER UIT-toets (①▶○). 2. De TIMER UIT-indicator gaat knipperen; druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste tijd in te stellen. (De tijd kan worden ingesteld in stappen van 10 minuten.) 3. Richt de afstandsbediening op het signaalontvangstvenster op het toestel en druk op de TIMER INSTEL-toets (SET/C).

• De oranje SCHAKELKLOK-indicator (⊙) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

TIPS VOOR AUTOMATISCH UITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, worden de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet of te koud wordt terwijl u slaapt. (Automatische sluimerfunctie)

• Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 1°C hoger gezet dan de oorspronkelijke instelling.

VERWARMEN-FUNCTIE:

• Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 3°C lager gezet dan de oorspronkelijke instelling.

ANNULEREN VAN DE TIMERFUNCTIE

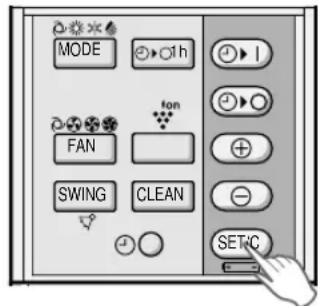

Druk op de TIMER ANNULEER-toets (SET/C).

• De oranje SCHAKELKLOK-indicator (⊕ op het toestel) gaat UIT. Op het display van de afstandsbediening verschijnt de huidige tijd.

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

OPMERKING:

• Als de TIMER AAN, de TIMER UIT en de EENUURS TIMER zijn ingesteld, kunt u met de TIMER ANNULEER-toets (SET/C) alle instellingen annuleren.

SCHAKELTIJDEN WIJZIGEN

Annuleer eerst de instelling van de TIMER en stel hem vervolgens opnieuw in.

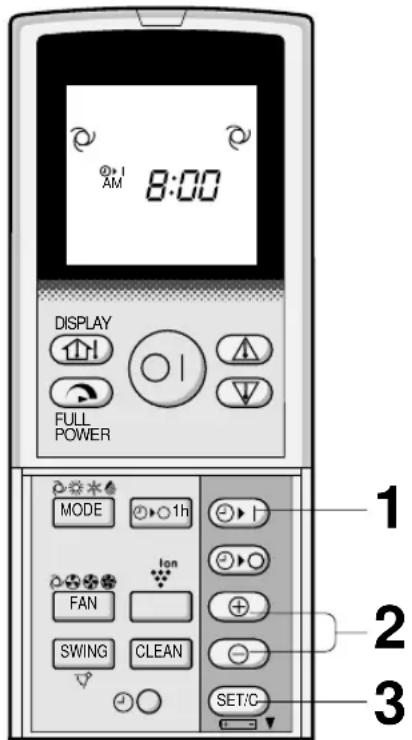

AUTOMATISCH INSCHAKELEN

De PLASMACLUSTER- en ZELFREINIGING-toetsen zijn uitsluitend voorzien op de modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

1 Druk op de TIMER AAN-toets (①▶). 2 De TIMER AAN-indicator gaat knipperen; druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste tijd in te stellen. (De tijd kan worden ingesteld in stappen van 10 minuten.) 3 Richt de afstandsbediening op het signaalontvangstvenster op het toestel en druk op de TIMER INSTELtoets (SET/C).

• De oranje SCHAKELKLOK-indicator (①) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

4 Kies de bedieningsstand.

• Het toestel wordt voor het ingestelde tijdstip ingeschakeld zodat de kamer de gewenste temperatuur kan bereiken tegen het geprogrammeerde tijdstip. (Ontwaakfunctie)
• Als de binnen-unit(s) werkt (werken) in een bepaalde functie terwijl de TIMER AAN wordt ingesteld voor een andere unit in een andere functie, zal de timer de vereiste bediening niet inschakelen.

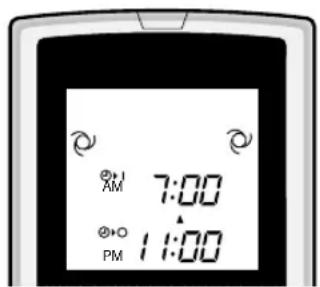

GECOMBINEERD GEBRUIK VAN DE AAN- EN DE UIT-TIMER

U kunt de AAN- en de UIT-timer in combinatie gebruiken.

Voorbeeld:

Om de werking uit te schakelen om 11 uur 's avonds en te hervatten (met dezelfde functie- en temperatuurinstellingen) en de kamertemperatuur op het gewenste niveau te brengen om 7 uur 's ochtends.

1 Stel de TIMER UIT in op 11 uur 's avonds tijdens de bediening. 2 Stel de TIMER AAN in op 7 uur 's ochtends.

De pijl ( of A) tussen de TIMER AAN-indicator en de TIMER UIT-indicator geeft aan welke timer eerst zal worden geactiveerd.

OPMERKINGEN:

• U kunt de AAN-TIMER en UIT-TIMER niet programmeren als u het toestel wilt gebruiken met verschillende temperaturen of andere instellingen.
• Elk van de timers kan worden geprogrammeerd om als eerste te worden geactiveerd.

TIPS VOOR PLASMACLUSTERBEDIENING

(uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

De ionisator van de airconditioner geeft ionenclusters, een verzameling van positieve en negatieve ionen, af aan de lucht in de kamer.

De clusterionen beperken de uit de lucht afkomstige schimmel en ontgeuren/ontbinden moleculen die geur veroorzaken.

LUCHT REINIGEN

De vrijkomende clusterionen beperken de uit de lucht afkomstige schimmel en ontgeuren/ontbinden moleculen die geur veroorzaken.

LUCHTVERFRISSING

Mensen weten dat er vele negatieve ionen aanwezig zijn in natuurlijke omgevingen zoals bij watervallen en in bossen. Bij deze functie komt een groot aantal negatieve ionen vrij zodat de lucht in de kamer een dergelijke omgevingstoestand benadert.

AUTOMATISCHE PLASMACLUSTERBEDIENING

De stof- en geursensor detecteren verontreinigde lucht in de kamer.

Nadat de airconditioner is ingeschakeld, worden de luchtreinigingsfunctie gedurende één minuut in werking gesteld om vuile lucht op te sporen.

De luchtreinigings- en luchtverfrissingsfunctie worden automatisch gekozen en in werking gesteld afhankelijk van de graad van luchtvervuiling.

De luchtreinigingsfunctie zal in werking treden wanneer de lucht vuil wordt, de luchtverfrissingsfunctie zal in werking treden wanneer de lucht zuiver is.

ZELFREINIGINGSFUNCTIE

De plasmaclusterbediening wordt uitgevoerd met de functie VENTILEREN of VERWARMEN om schimmelgroei te beperken en de binnenkant van de airconditioner te drogen.

Maak regelmatig gebruik van deze bediening bij de verandering van seizoen.

Reeds aanwezige schimmel kan bij deze bediening niet worden verwijderd.

TIPS VOOR STOFSENSOR EN GEURSENSOR

Waarop reageert de stofsensor?

• De stofsensor reageert op schimmel, planten-/bloempollen, dode teken, stof, tabaksrook enz.

Waarop reageert de geursensor?

• De geursensor reageert op tabaksrook, motoruitlaatgassen, geur afkomstig van dieren, enz.

De stof- en geursensor kunnen ook reageren op dampen van insecticiden, cosmetica, alcohol, chemicaliën en dergelijke, en op buitengewone veranderingen van temperatuur/vochtigheid.

PLASMACLUSTERBEDIENING

(uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

U kunt kiezen tussen AUTOMATISCHE PLASMACLUSTERBEDIENING, LUCHTREINIGING of LUCHTVERFRISSING.

1 Druk, terwijl de unit in werking is, op de PLASMA-CLUSTER-toets om de functie te kiezen.

AUTOMATISCH- LUCHTREI- LUCHTVER- ANNUPLASMACLUSTER NIGING FRISSING LEREN

Bij LUCHTREINIGEN licht de blauwe PLASMA-CLUSTER-indicator van het toestel op. Bij LUCHTVERFRISSEN licht de groene PLASMA-CLUSTER-indicator van het toestel op.

UITSCHAKELEN

Druk op de PLASMACLUSTER-toets totdat het PLASMACLUSTER-symbool op het display van de afstandsbediening uit gaat.

• De PLASMACLUSTER-indicator van het toestel gaat UIT.

OPMERKINGEN:

• De instelling van de PLASMACLUSTER-functie wordt opgeslagen en hervat wanneer de airconditioner weer wordt ingeschakeld.
• Druk op de DISPLAY-toets om de PLASMACLUSTER-indicator te doven.
• Als u op de PLASMACLUSTER-toets drukt terwijl de unit niet in werking is, worden de PLASMACLUSTER-functies uitgevoerd zonder bijkomende airconditioning-functies (bv. VERWARMEN of KOELEN). Het functiesymbool op de afstandsbediening gaat uit en de ventilatorsnelheid kan niet op AUTO worden ingesteld. Op dat ogenblik ondervindt u mogelijk dat de VERWARMEN-functie wordt uitgevoerd door units in andere kamers. De draaisnelheid van de binnenventilator zal afnemen en de ventilator zal AAN en UIT schakelen afhankelijk van de kamertemperatuur.

ZELFREINIGINGSFUNCTIE

(uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

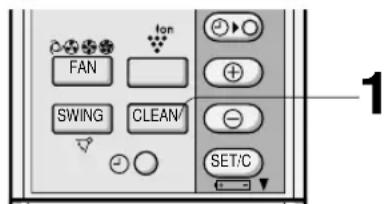

1 Druk op de ZELFREINIGING-toets (CLEAN) wanneer het toestel uitgeschakeld is.

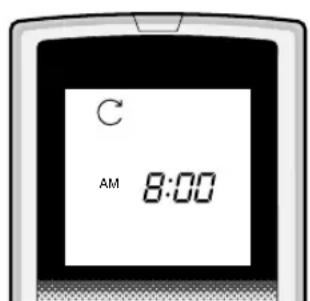

• Op het display van de afstandsbediening verschijnt "C".
• De rode BEDRIJF-indicator (□) en de blauwe PLASMACLUSTER-indicator op het toestel lichten op.
• Het toestel wordt uitgeschakeld na veertig minuten.
• De resterende bedieningstijd wordt aangeduid op de TEMPERATUURINDICATOR van de binnenunit en zal per minuut aftellen.

UITSCHAKELEN

Druk op de ZELFREINIGING-toets (CLEAN).

U kunt het toestel ook uitschakelen met de AAN/UIT-toets.

• De rode BEDRIJF-indicator, de blauwe PLASMACLUSTER-indicator en de TEMPERATUURINDICATOR op het toestel zullen uitgaan.

OPMERKING:

• U kunt niet temperatuur, ventilatorsnelheid, luchtstroomrichting of timer instellen in de ZELFREINIGINGSFUNCTIE.

Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is.

INSCHAKELEN

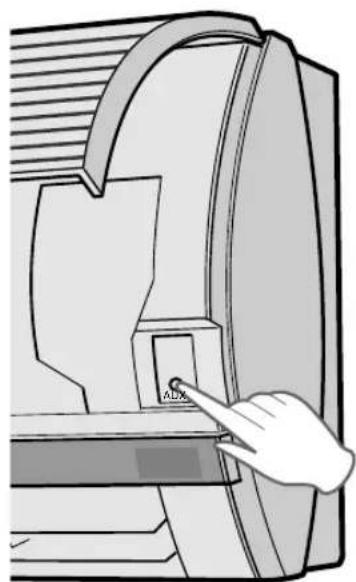

Open het voorpaneel van de binnen-unit en druk op de AUX-toets op het bedieningspaneel.

• De rode BEDRIJF-indicator ( [ ] ) van het toestel begint te branden en het toestel wordt ingeschakeld, waarbij automatisch de functie AUTO wordt gekozen.
• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO.

UITSCHAKELEN

Druk opnieuw op de AUX-toets op het bedieningspaneel. - De rode BEDRIJF-indicator ( [ ] ) van het toestel gaat UIT.

OPMERKING:

Wanneer u tijdens normaal gebruik op de AUX-toets drukt, wordt het toestel uitgeschakeld.

OPTIEPAKKET

(uitsluitend voor modellen AY-XM7CR/AY-XM9CR/AY-XM12CR)

Luchtfilter

Tijdens de werking van de airconditioner verwijdert het luchtfilter stof en tabaksrook uit de lucht en voert het zuivere lucht uit.

De in het luchtfilter gebruikte apatiet bactericiden onderdrukken de activiteiten van geabsorbeerde virussen en andere ziektekiemen.

De vervangingstermijn voor het wegwerpty bedraagt ongeveer 3 6 maanden.

Neem contact op met uw dealer voor de aankoop van deze optie.

Type AZ-F900B

Schakel de airconditioner en de stroomonderbreker uit alvorens onderhoudswerkzaamheden uit te voeren.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken te worden gereinigd.

1 SCHAKEL HET TOESTEL UIT 2 VERWIJDER DE FILTERS

① Open het voorpaneel. Druk de luchtfilters omhoog om ze te ontgrendelen. ③ Trek de luchtfilters omlaag en verwijder ze.

3 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

4 PLAATS DE FILTERS TERUG

① Plaats de filters in de oorspronkelijke stand terug. ② Sluit het voorpaneel. Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doek. Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NA SEIZOENSGEBRUIK

1 Gebruik het toestel in de KOELEN-functie en met een temperatuurinstelling van 32°C gedurende ongeveer een halve dag zodat het mechanisme volledig kan drogen. 2 Stop de bediening. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen. 3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controleer of de luchtfilters schoon zijn. 2 Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten. 3 Kijk regelmatig het montageframe van de buitenunit na op slijtage en controleer of het nog goed is bevestigd.

Schakel de airconditioner en de stroomonderbreker uit alvorens onderhoudswerkzaamheden uit te voeren.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken te worden gereinigd.

1 SCHAKEL HET TOESTEL UIT 2 VERWIJDER DE FILTERS

①Open het voorpaneel. Druk de luchtfilters iets omhoog om ze te ontgrendelen. ③ Trek de luchtfilters omlaag en verwijder ze.

3 VERWIJDER HET ONTGEURINGSFILTER EN HET STOFOPVANGFILTER VAN DE LUCHTFILTERS 4 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

5 PLAATS HET ONTGEURINGSFILTER EN HET STOFOPVANGFILTER TERUG 6 PLAATS DE FILTERS TERUG

①Plaats de filters in de oorspronkelijke stand terug. ② Sluit het voorpaneel. ③ Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doek. Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NASEIZOENSGEBRUIK

1 Zet het toestel in de ZELFREINIGINGSFUNCTIE zodat het mechanisme volledig kan drogen. 2 Stop de bediening. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen. 3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controleer of de luchtfilters schoon zijn. 2 Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten. 3 Kijk regelmatig het montageframe van de buitenunit na op slijtage en controleer of het nog goed is bevestigd.

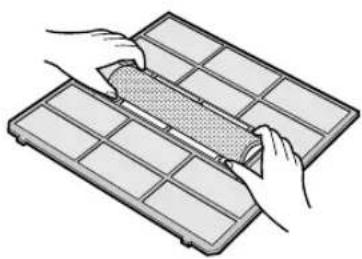

REINIGEN VAN HET ONTGEURINGSFILTER (GROEN)

Het filter moet om de 3 tot 6 maanden worden gereinigd.

1 VERWIJDER DE LUCHTFILTERS 2 REINIG HET ONTGEURINGSFILTER

1 Verwijder het ontgeuringsfilter van de luchtfilters. 2 Drenk het ontgeuringsfilter in een zachte detergentoplossing gedurende 10 tot 20 minuten.

Spoel het filter overvloedig af met water en laat het volledig drogen in het zonlicht.

3 Plaats het schoongemaakte ontgeuringsfilter onder de filterstoppen op de luchtfilters.

3 PLAATS DE LUCHTFILTERS TERUG

OPMERKING:

• Vervanging is noodzakelijk om de 3 jaar, aangezien het ontgeuringseffect afneemt. Nieuwe filters zijn verkrijgbaar bij uw dichtstbijzijnde dealer.

Vervangingsfilter: Type AZ-F910C

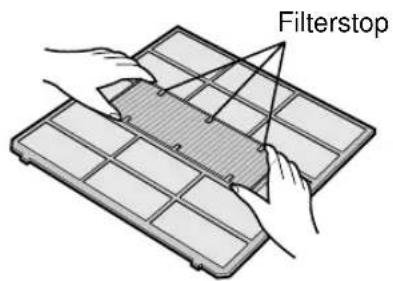

VERVANGING VAN HET STOFOPVANGFILTER (GRIJS)

Het filter moet worden vervangen om de 3 tot 6 maanden.

1 VERWIJDER DE LUCHTFILTERS 2 VERVANG HET STOFOPVANGFILTER

1 Verwijder het oude stofopvangfilter van de luchtfilters. 2 Plaats het nieuwe stofopvangfilter met de zwarte kant naar boven onder de filterstoppen op de luchtfilters.

3 PLAATS DE LUCHTFILTERS TERUG

OPMERKING:

• Het vuile stofopvangfilter is niet afwasbaar en kan niet opnieuw worden gebruikt. Nieuwe filters zijn verkrijgbaar bij uw dichtstbijzijnde dealer.

Vervangingsfilter: Type AZ-F900C

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIET

Het toestel werkt niet wanneer het direct nadat het is uitgeschakeld weer wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschermen. Wacht 3 minuten voordat u het toestel bedient.

Het toestel is bezig met voorverwarmen of ontdooien.

GEURTJES

Er kunnen geurtjes van tapijten en meubelen worden opgezogen, die daarna weer worden uitgeblazen, evenals de geur van de onderdelen van de airconditioner.

KRAKENDE GELUIDEN

Het kan voorkomen dat het toestel krakende geluiden produceert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurwijzigingen.

SUZENDE GELUIDEN

Het zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt.

Dit komt doordat de koelvloeistof ook door de leidingen van de niet-werkende binnen-unit stroomt wanneer de andere binnen-unit in de VERWARMEN-functie werkt.

WATERDAMPEN

• In de functies KOELEN en DROGEN zijn soms wat waterdampen bij de luchtuitlaat zichtbaar, die worden veroorzaakt door het verschil tussen de kamertemperatuur en de temperatuur van de lucht die door het toestel wordt uitgeblazen.
• In de functie VERWARMEN kunnen tijdens het ontdooien soms wat waterdampen worden uitgestoten.

DE BUITEN-UNIT STOPT NIET

Na het stopzetten van de bediening zal de ventilator van de buiten-unit gedurende ongeveer een minuut draaien om de unit af te koelen.

HET TOESTEL WERKT NIET IN DE DOOR U GEVRAAGDE FUNCTIE

• Wanneer een binnen-unit werkt in de KOELEN- of DROGEN-functie, kunt u de andere binnen-unit niet bedienen in de VERWARMEN-functie. (Na 4 seconden hoort u een lange pieptoon en zal de temperatuurindicator op het indicatorpaneel "--" aangeven en zullen het BEDRIJF-indicator en het SCHAKELKLOK-indicator afwisselend knipperen.)
• Wanneer een binnen-unit werkt in de VERWARMEN-functie, kunt u de andere binnen-unit niet bedienen in de KOELEN- of DROGEN-functie. (Na 4 seconden hoort u een lange pieptoon en zal de temperatuurindicator op het indicatorpaneel aangeven en zullen het BEDRIJF-indicator en het SCHAKELKLOK-indicator afwisselend knipperen.)

(uitsluitend voor modellen AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

DE LUCHTUITLAAT VAN DE PLASMA-CLUSTER GEEFT EEN GEUR AF

Dit is de geur van ozon, afkomstig van de ionisator. De ozonconcentratie is zeer laag en heeft geen negatieve invloed op uw gezondheid. De in de lucht vrijgekomen ozon zal snel afbreken en de ozonconcentratie in de kamer zal niet oplopen.

BINNEN-UNIT WORDT WARM, OOK AL WERKT HIJ NIET IN DE VERWARMEN-FUNCTIE

Wanneer u op de PLASMACLUSTER-toets drukt terwijl de unit niet in werking is, zal de PLASMACLUSTER-bediening uitgevoerd worden zonder bijkomende airconditioning-functie (bv. VERWARMEN of KOELEN). Het is mogelijk dat u op dat ogenblik warme lucht uit de luchtuitlaat voelt komen als de units in andere kamers werken in de VERWARMEN-functie.

De draaisnelheid van de binnenventilator neemt af en de ventilator schakelt AAN en UIT afhankelijk van de kamertemperatuur.

EEN ZACHT ZOEMGELUID

Dit is het geluid dat u hoort wanneer het toestel ionenclusters genereert.

HET TOESTEL BLAAST GEEN LUCHT (PLASMACLUSTER-bediening zonder bijkomende airconditioning-functie, ZELFREINIGING-functie)

• De andere binnen-unit(s) is (zijn) bezig met ontdooien.

Tijdens de AUTOMATISCHE PLASMA-CLUSTERBEDIENING werkt de airconditioner in de LUCHTVERFRISSINGS-FUNCTIE, zelfs wanneer er geur in de kamer aanwezig is.

• Wanneer bijvoorbeeld de kamer vol tabaksrook hangt voordat de airconditioner wordt ingeschakeld, kan het zijn dat de GEUR-SENSOR niet reageert.

Controleer de volgende punten wanneer het toestel niet naar behoren functioneert.

WANNEER HET TOESTEL NIET FUNCTIONEERT

Controller of de stroomonderbreker is uitgeschakeld of de zekering is gesprongen.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controller de filters. Indien vuil, reinigen.	Controller de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies.	Controller of dethermostat op op de juiste stand is ingesteld.
Controller of ramen en deu-ren goed gesloten+zijn.	Een groot+aantal mensen in de kamer kan er de oorzaak van zichn dat de gewenste tempe-ratuur Niet bereikt worden.	Controller de kamer op de aanwezigheid van toestellen die warmte+kunnen afgeven.

ALS HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIERING ONTVANGT
Controller of de batterijen van de afstandsbediening leegল.	Probeer het signal opnieuw te verzenden door de afstandsbediening goed op het ontvangstvenster van het toestel te rich-ten.	Controller of de batterijen met de polen in de juiste richting in de afstands-bediening� gelegd.

Neem contact op met de onderhoudsdienst wanneer de BEDRIJF-indicator, de SCHAKELKLOK-indicator en de TEMPERATUURINDICATOR op het indicatorpaneel knipperen.
