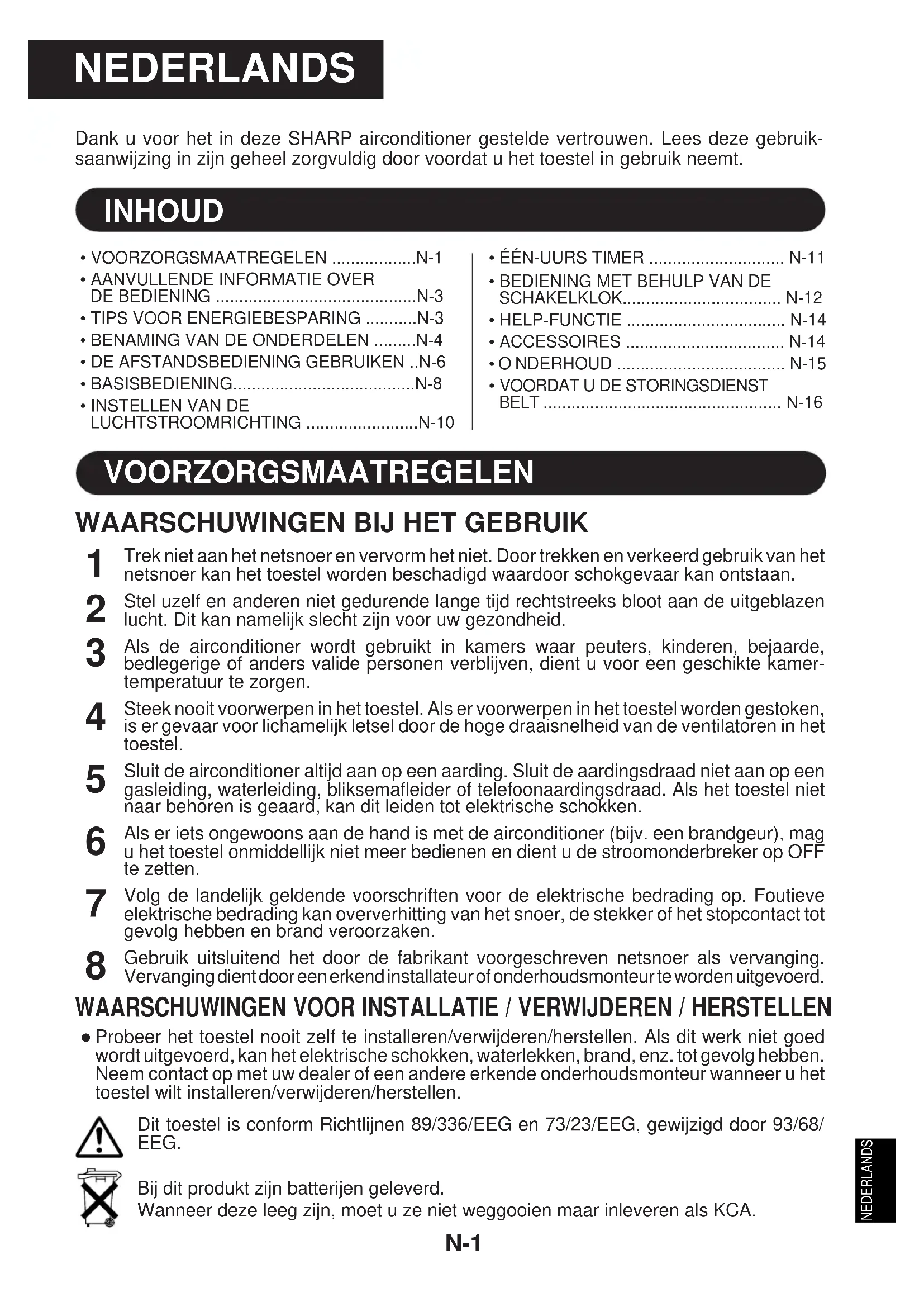

GEBRUIKSAANWIJZING AHA09CR SHARP

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiksaanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• VOORZORGSMAATREGELEN N-1
  AANVULLLENDE INFORMATIE OVER DE BEDIENING .N-3
  TIPS VOOR ENERGIEBESPARING N-3
  BENAMING VAN DE ONDERDELEN N-4
• DE AFSTANDSBEDIENING GEBRUIKEN ..N-6
  BASIBEDIERING. N-8

• INSTELLEN VAN DE LUCHTSTROOMRICHTING N-10

• EÉN-UURS TIMER N-11
  BEDIENING MET BEHULP VAN DE SCHAKELKLOK. N-12

• HELP-FUNCTIE N-14
  ACCESSOIRES N-14
• O NDERHOUD .N-15
  VOORDAT U DE STORINGSDIENST BELT N-16

1 Trek Niet aan het netsnoer en verrorm het Niet. Door trekken en verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan.
2 Stel uzelf en anderen nicht gedurende langeijdrechtstreeks bloot aan de uitgeblazen lucht. Dit kan namelijk slecht zijn voor uw gezondheid.
3 Als de airconditioner worden gebruikt in kamers waar peuters, kinderen, bejaarde, bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamertemperatuur te zorgen.
4 Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel.
5 Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad Niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel Niet maar behoren is geaard, kan dit leiden tot elektrische schokken.
6 Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u het toestel onmiddelijk Nieteer bedieren en dient u de stroomonderbreker op OFF te zieten.
7 Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieve elektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact tot gevolg hebben en brand veroorzaken.
8 Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als verranging. Vervanging dient door eenerkend installmenteur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTellen

• Probeer het toestel nooit zich te installereren/verwijderen/herstellen. Als dit werk Niet goed wordtuitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben. Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanner u het toestel wilt installereren/verwijderen/herstellen.

Dit toestel is conform Richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/ EEG.

Bij dit produit zichn batterijen geleverd.

Wanner deze leeg zich, moet u ze Niet weggooien maar inleveren als KCA.

1 Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastroestellen worden gebruikt. Als de kamer Niet voldoende worden geventileerd, kan er een tekort aan zuurstof ontstaan.
2 Druk Niet op de toetsen met natte handen. Dit zou kuren leiden tot elektrische schokken.
3 Schakel de stroomonderbrekeruit voor uw eigenveiligheid wanner u het toestel gedurende lange tijd Niet gebruikt.
Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controllerer of het nog goed is bevestigd.
5 Zet niets op de buiten-unit en ga er nicht op staan; anders kan het voorwerp of de personer af vallen en letsel oplopen.
6 Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel Niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen.
7 Zet geen water op het toestel. Als water in het toestel verechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken.
8 Dek de luchtinlaten en -uitlaten van het toestel nicht af; anders za het vermogen afnemen of hunnen er problemen ontstaan.
9 Schakel het toestel algijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin het toestel draait een ventilator die u eventueel zou+kennen verwonden.
10 Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen.
11 Dit toestel mag nicht worden gebruikt doorjonge kinderen of zieke Personen zonder toezicht.

Let erop datjonge kinderen nicht met de airconditioner spelen.

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequente.
  Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.
• Installeer het toestel Niet in een kamer waar brandbare gassen konnen vrijkomen; anders kan er brand ontstaan.
  Installer het toestel op eenplaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.
• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer nicht goed ligt, können de kamer, meubelen, enz. nat worden.
• Installeer afhankelijk van de installmentieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen.

AANVULLLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

		BINNENTEMP.	BUITENTEMP.
KOELEN	bovenste limiet	32°C D.B. 43°C 23°C W.B.	D.B. -
	onderste limiet	21°C D.B. 21°C 15°C W.B.	D.B. -
VERWARMEN (AY-A07CR/AY-A09CR/ AY-A12CR alleen)	bovenste limiet	27°C D.B. 24°C - 18°C W.B.	D.B. -
	onderste limiet	20°C D.B. -8.5°C - -9.5°C W.B.	C.D.B. - B.

D.B. = drogebol-temperatuur W.B. = nattebol-temperatuur

• De ingebouwde beveili-ging kan ervoor zorgen dat het toestel Niet kan worden gebruikt buiten dit bereik.

• Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN of DROGEN werkt en de luchtvochtigheid groter is dan 80% .

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waar in alle instellenen bewaard blijven in geval van een stroomonderbreking.

Nadat de stroomonderbreking is opgelost, worden het toestel automatisch heropgestart met de instellenen van voor de stroomonderbreking, met uitzondering van eventuele instellenen voor de schakelklok.

De schakelklok要去en stroomonderbreking opniew worden ingesteld.

OPMERKINGEN VOOR DE MODELLEN AY-A07CR/AY-A09CR/AY-A12CR

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN worden gezet, kan het twee tot vrij minuteu duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanner er zich ij's op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minutes voor voldoende warmte om het ij's te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stoppezet.
• Na het ontdooien worden het toestel automatisch weeper op VERWARMEN gezet.

WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte waar de kamer brengt. De temperatuur van de buitenlucht heeft dus een groe invloed op de warmtecapaciteit.
• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.
• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmeu bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Wanner u de thermostat 1^ hoger instelt dan de gewenste temperatuur voor de functie KOELEN (en bij de modellen AY-A07CR/AY-A09CR/AY-A12CR 2^ lager voor de functie VERWARMEN), dan kan dit een energiebesparing van 10 procent opleveren.
• Wanner de thermostat voor de functie KOELEN op een lagere temperatuur worden ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht worden geweerdijdens het koelen, bespaart u energia.
• Sluit ramen en deuren tijdens koelen (en verwarmen bij de modellen AY-A07CR/AY-A09CR/AY-A12CR).

STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE LUCHTCIRCULATIE TE VERKRIJGEN

HOUD DE FILTERS SCHOOL ON EEN EFFICIENTE WERKING TE VERKRIJGEN

MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL GEDURENDE LANGERE TIOD NIET WORDT GEBRUIKT

• De binnen-unit verbruikt eenkleine hoeveelheid energie, zelfs wanner het toestel isuitgeschakeld.

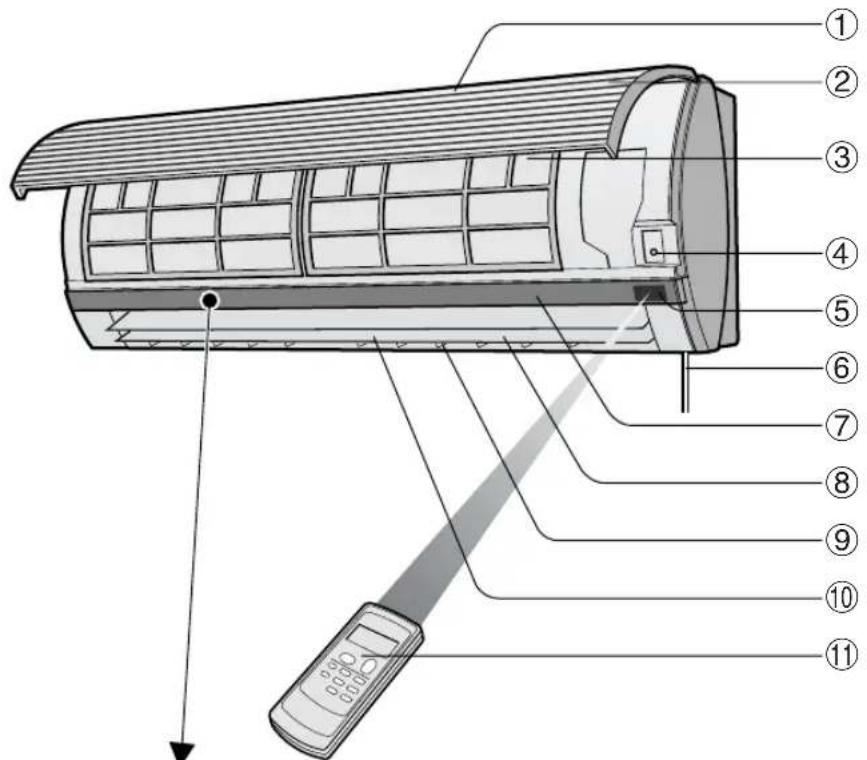

BENAMING VAN DE ONDERDELEN

BINNEN-UNIT

① Inlaat (lucht)
② Opklapbaar paneel
③ Luchtfilters
④ HELP-toets (AUX.)
⑤ONTVANGST-venster
⑥Netsnoer

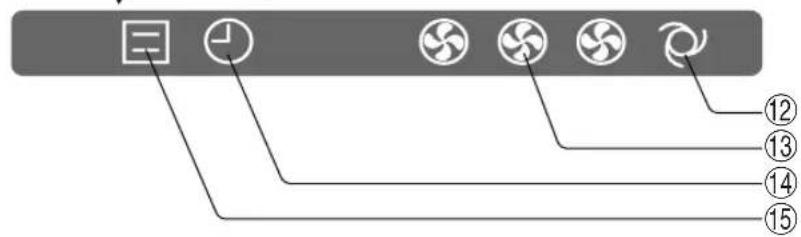

⑦ Indicatorpanel
⑧ Vertical instelbare jaloezieen
⑨ Horizontaal instelbare jaloezieen
⑩ Uitlaat (lucht)
①Afstandsbediening
AUTOMATISCHE VENTILATORSNELHEID-lamp (groen
③ VENTILATORSNELHEID-lamp (groen
④SCHAKELKLOK-indicator (orange)
⑤BEDRIJF-indicator (rood

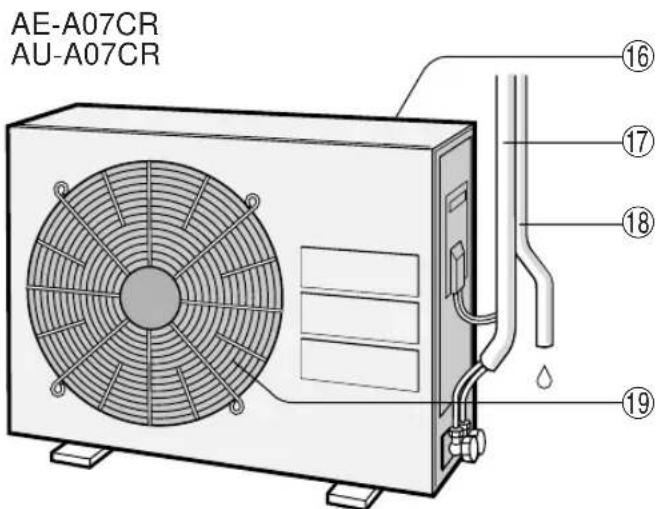

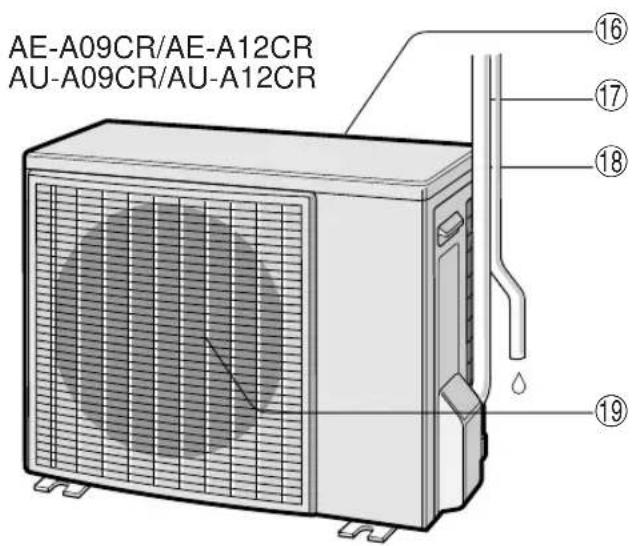

BUITEN-UNIT

⑥ Inlaat (lucht)
⑦ Koelstofbuis en tussenkabel
⑧Afvoerslang
⑲ Uitlaat (lucht)

OPMERKING: De toestellen können in werkelijkheid iota verschillen van bovenstaande afbeeldingen.

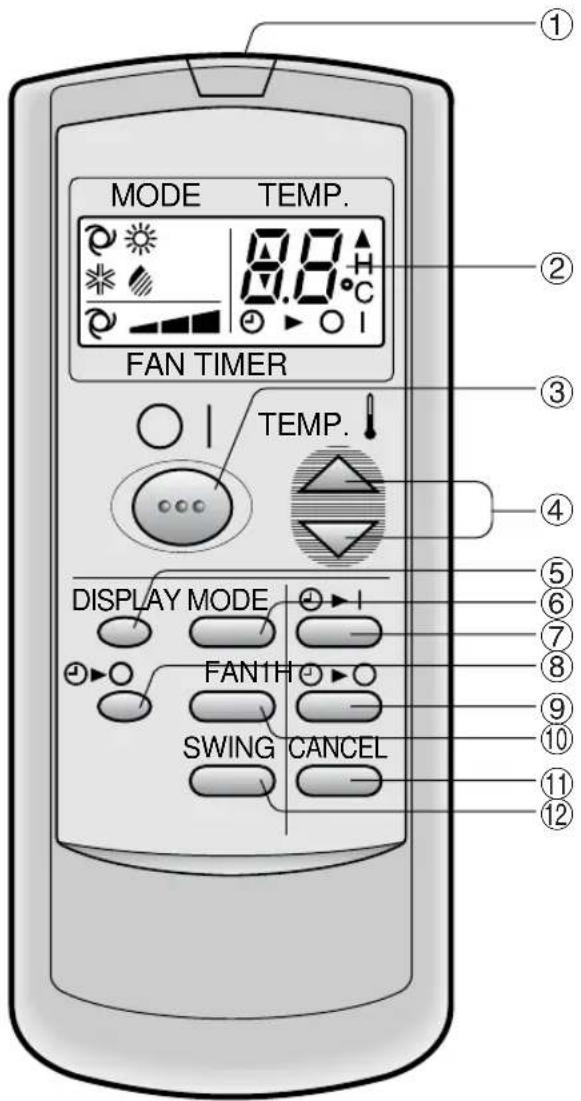

AFSTANDBEDIENING

①ZENDER
② DISPLAY (LCD-schem)
③AAN/UIT-toets
④ THERMOSTAAT-toets
⑤DISPLAY-toets
⑥ FUNCTHE-toets (MODE)
INSCHAKELTIJD-toets (TIMER ON) (voor instelling van de schakelklok)
⑧ÉEN-UURS TIMER-toets
⑨ UITSCHAKELTIJD-toets (TIMER OFF) (voor instelling van de schakelklok)
⑩ VENTILATOR-toets (FAN)
⑪ TIMERUITSCHAKEL-knop
⑫ZWENK-toets (SWING)

(Het symbol voor de verwarmingsfunctie alleen aanwezig bij de modellen AY-A07CR/AY-A09CR/AY-A12CR)

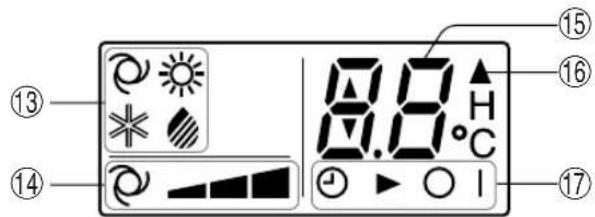

LCD-SCHERM VAN DE AFSTANDBEDIENING

13 FUNCTIONSYMBOLEN

: AUTO : KOELEN

:VERWARMEN:DRGEN

(alleleen voor AY-A07CR/

AY-A09CR/AY-A12CR)

⑭SYMBOLEN VOOR DE VENTILATORSNELHEID

: AUTO : Handbedien

installing

⑤ TEMPERATUUR EN TIMER-AFTEL-INDICATOR
16SYMBOL VOOR VERZENDEN
⑦ TIMER AAN/TIMER UIT-INDICATOR

Geeft aan of de timer is ingesteld.

(Het symbol voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-A07CR/AY-A09CR/AY-A12CR)

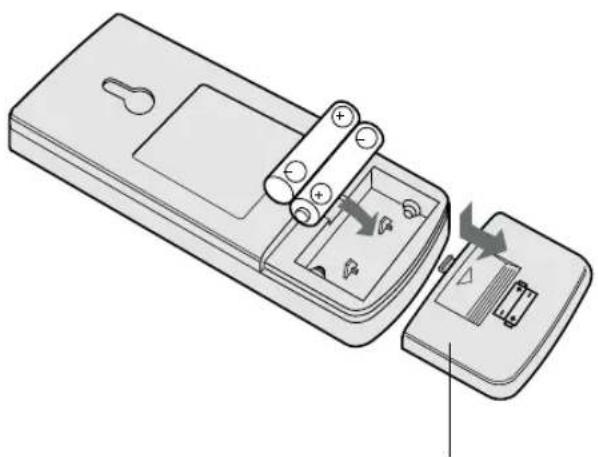

BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

1 Verwijder het deksel van het batterijvak op de achterkant van de afstandsbediening.
2 Leg twee batterijen in hetvak en let hierbij op de polen en. Op het display verschijnen lijnen als de batterijen correct zichin ingelegd.
3 Breng het deksel van het batterijvak opnieuw aan.

Deksel van batterijvak

OPMERKINGEN:

Bij normala gebruik hebben de batterijen een levensduur van ongeveer eenaar.
- Bij het verwangen van de batterijen要去en algid beiden batterijen tegelijk worden verwangen door十几年e batterijen van hetzelfde type.
- A ls de afstandsbediening na het verrangen van de batterijen Niet goed functioneert, verwijd er dan de batterijen en leg ze na ongeveer 30 seconden terug.
- Verwijder de batterijen van de afstandsbediening wanner het toestel gedurende langerearend Niet worden gebruikt.

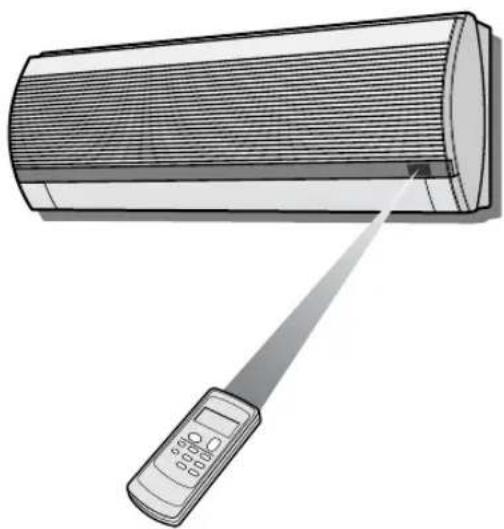

DE AFSTANDBEDIENING GEBRUIKEN

Richt de afstandsbediening op het ontvangstvenster van de binnen-unit en druk op de gewenste toets. De eenheid geeft een geluidssignaal wonneer het signaal van de afstandsbediening is ontvangen.

• Zorg ervoor dat er geen gordijnen of andere voorwerpen:tussen de afstandsbediening en de binnen-unit zijn.
• De afstandsbediening heeft een bereik van ongeveer 7 meter.

LET OP

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening Niet aan direct zonlicht worden blootgesteld, waar dat hierdoor de afstandsbediening worden gehinderd. Sluit een gordijn om het zonlicht gegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisionietoestel, videorecorder of andere apparatuur können invloed hebben op de airconditioner.
• Stel de afstandsbediening Niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook Niet bloot aan vocht of schokken omdat ze hierdoor konnen verkleuren of anderszins konnen worden beschadigd.

TIPS VOOR DE AUTO FUNC TIE

Bij de functie AUTO worden temperatuur en functie automatisch ingesteld op basis van de kamertemperatuur en de buitentemperatuur zodia het toestel worden ingeschakeld.

Functie- en temperatuurinstellungen voor de modellen AH-A07CR/AH-A09CR/AH-A12CR

Kamertemp. bij opstarten	Automatische werkung
	Modus Instellingthermostat
Minder dan 24°C DROGEN Kamertemp. bij opstarten
24°C-26°C KOELEN	EN 24°C
26°C-28°C KOELEN	EN 25°C
Meer dan 28°C KOELEN	26°C

Functie- en temperatuurinstellungen voor de modellen AY-A07CR/AY-A09CR/AY-A12CR

Kamertemp. bij opstarten	Automatische werking
	Modus Instellingthermostat
Minder dan 21°C VERWARMEN 23°C
21°C-24°C DROGEN Kamertemp. bij opstarten
24°C-26°C KOELEN 24°C
26°C-28°C KOELEN 25°C
Meer dan 28°C KOELEN 26°C

TIPS OVER DE VENTILATORSNELHEID-LAMP

Terwijl de airconditioner in werkig is zal de VENTILATORSNELHEID-lamp in 3 niveaus branden (2 niveaus voor de DROGEN-modus) op het indicatorpaneel van het toestel als aanduiding van de ventilatorsnelheid.

Ventilatorsnelheid ingesteld op AUTO

Ventilatorsnelheid ingesteld op handbediend

Zachte snelheid

Lage snelheid

Hoge snelheid

De AUTO VENTILATORSNELHEID-Iamp

begint te branden.

Druk op de DISPLAY-toets om de VENTILATORSNELHEID-lamp UIT te schakelen.

VERTICALE LUCHTSTROOMRICHTING

Voor optimaal comfort worden de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel LASTZien:

KOELEN- en DROGEN-functie Horizontale luchtstroming

VERWARMEN-functie

(alleen voor AY-A07CR/AY-A09CR/AY-A12CR)

Diagonale luchtstroming

INSTellen VAN DE LUCHTSTROOMRICHTING

Druk eenmaal op de ZWENK-toets (SWING) van de afstandsbediening.

• De stand van de verticaal instelbare jaloezieen verandert voortdurend.

Druk nogmaals op de ZWENK-toets (SWING) wonneer de verticaal instelbare jaloezieen in de gewenste stand staan.

• De jaloezieën worden stilgezet binnen het bereik op de afbeelding.
• De gewijzigde positie wird in het geheugen opgeslagen en de volgende keer dat u het toestel ge-bruikt worden automatisch bezelfde positie ingesteld.

Instelbereik

KOELEN- en DROGEN-functie

VERWARMEN-functie (alleen voor AY-A07CR/AY-A09CR/AY-A12CR)

Het instelbereik is beperkter dan het zwenkbereik om condensdruppels te voorkomen.

Het instelbereik is groter, zodat de luchtstroom maar de vloer kan worden gericht.

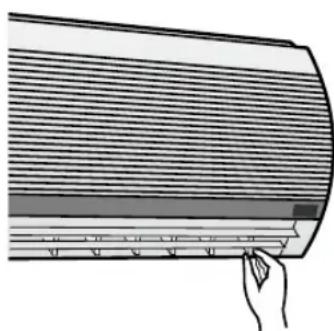

HORIZONTALE LUCHTSTROOMRICHTING

Pak de horizontal instelbare jaloezieën vast zoals de afbeeldingaat zien en stel de luchtstroomrichting aan voorkeur in.

LET OP

Stel de verticaal instelbare jaloezieen nooit met de hand in.

• Er können defecten optreden wanner de afstandsbediening worden gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand+zijn ingesteld.
• Er kan condensvorming optreden wanner de verticaal instelbare jaloezieen bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

Wanneer de airconditioner met de ventilatorsnelheid "SOFT" (zachte) worden gebruikt, mogen de horizontal instelbare jaloezieën nicht gedurende langerearend in de uiterste standen maar links of rechts worden gezet.

ÉEN-UURS TIMER

Wanneer de EEN-UURS TIMER wordt ingeschakeld, wordt het toestel na een uur automatischuitgeschakeld.

1 Druk op de EEN-UURS TIMER-toets.

Op het display van de afstandsbediening verschijnt
- De orangje SCHAKELKLOK-indicator ( ⊙ op het toestel begint te branden.
- Het toestel worden na een uur automatisch uitgeschakeld.

UITSCHAKELEN

Druk op de CANCEL-knop.

• De oranje SCHAKELKLOK-indicator ( ⊙ ) op het toestel gaat UIT.

U kunst het toestel ook uitschakelen met behulp van de AAN/UIT-toets.

• De rode BEDRIJF-indicator ( ] )ende oranje SCHAKEL-KLOK-indicator ( ) op het toestelGaatuit.

OPMERKINGEN:

• De EÉN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.
• Wanner de EEN-UURS TIMER wordt ingesteld verwijl het toestel Niet is ingeschakeld, za het toestel gedurende een uur werken in de van tevoren ingestelde functie.
• Wanneru u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de EEN-UURS TIMER wordenuitgeschakeld, druk dan nogmaals op de EEN-UURS TIMER-toets.

Het toetsel worden automatisch uitgeschakeldaar gelang van uw instelling.

De timer kan worden ingesteld:tussen minimum 0.5 uur (30 minuten) en maximum 12 uur.

Tot 9.5 uur kunt u instellen in stappen van 0.5 uu (30 minuten) en van 10 tot 12 uu in stappen van 1 uu.

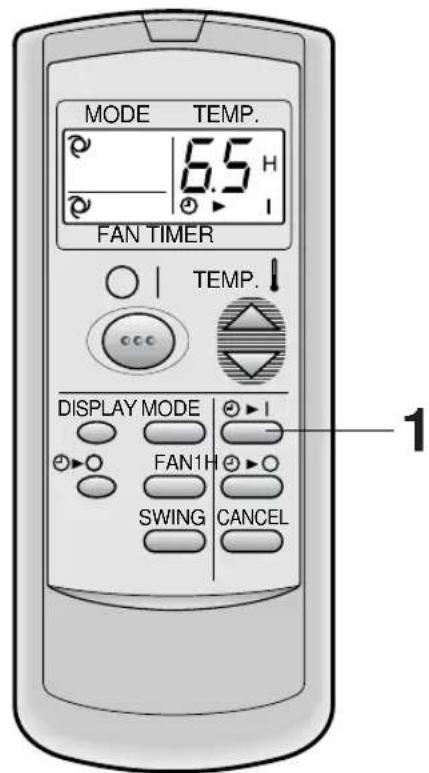

Richt de afstandsbediening op het ontvangst-venster op het toestel.

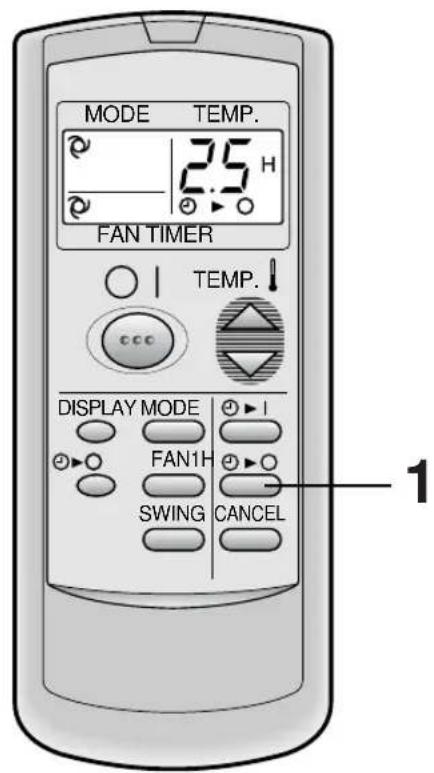

1 Druk op de TIMERUITSCHAKEL-knop ( 4)en stel deijd zoals gewenst.

• Deijdinstelling verandert als volgt bij iedere druk op de toets:

Houd de toets ingedrukt om snel in te stellen.

• De orangje SCHAKELKLOK-indicator ( ⊙ ) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanner het signaal van de afstandsbediening is ontvangen.
• Deijdinstelling telt af en geeft de resterende hijd aan.

Voorbeeld: Als u het toestel 2.5 eer later wilt stilleggen.

TIPS VOOR AUTOMATISCH UITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, worden de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet ofte koud wordt terwijl u slaapt. (Automatische sluimerfunctie)

• Een uur nadat bediening via de schakelklok begonnen is, worden dethermostat automatisch 1^ hoger gezet dan de oorspronkelijke instelling.

VERWARMEN-FUNCTIE:

(alleenvoor demodellen AY-A07CR/AY-A09CR/AY-A12CR)

• Een uw nadat de bediening via de schakelklok begonnen is, worden de thermostat automatisch 3^ C lager gezet dan de oorspronkelijke instelling.

DE SCHAKELKLOK ANNULEREN

Druk op de SCHAKELKLOK-toets.

• De oranje SCHAKELKLOK-indicator (op het toestel gaatuit.

SCHAKELTIJDEN WIJZIGEN

Druk op de TIMER-toets die u wilt veranderen, (TIMER UIT of TIMER AAN) en verander deijdinstelling.

AUTOMATISCH INSCHAKELEN

Het toestel worden automatisch ingeschakeldaar gelang van uw instelling.

De timer kan worden ingesteld:tussen minimum 0.5 uur (30 minuten) en maximum 12 uur.

Tot 9.5 uur kunt u instellen in stappen van 0.5 uu (30 minuten) en van 10 tot 12 uu in stappen van 1 uu.

Voorbeeld: Wanner u de kamertemperatuur wilt zoals gewenst 6.5 uu later.

Richt de afstandsbediening op het ontvangstvenster op het toestel.

1 Druk op de AUTOMATISCH INSCHAKELEN-knop (O)

• Deijdinstelling verandert als volgt bij iedere druk op de toets:

Houd de toets ingedrukt om snel in te stellen.

• De orangje SCHAKELKLOK-indicator ( ) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanner het signaal van de afstandsbediening is ontvangen.
• De tijndinstelling teelt af en geeft de resterendeijd aan.

Selecteer de modus, de temperatuur en de instelling van de ventilatorsnelheid zoals gewenst.

• Wanneer de temperatuur worden ingesteld met de TIMER AAN, verschijnt de temperatuur gedurende 5 seconden in het display, waarna opnieuw het tjddisplay worden aangegeven.
• Als u de instelling nicht verandert, za het toestel werken met de recentste instelling.
• Het toestel worden voor het ingestelde tijdstip ingeschakeld zodat de kamer de gewenste temperatuur kan bereiken gegen het geprogrammeerde tijdstip. (Ontwaakfunctie)

OPMERKINGEN VOOR TIMERINSTELLING EN GEBRUIK

• De recentesteijdinstelling worden in het geheugen bewaard en zal de volgende keer dat u de TIMER UIT of TIMER AAN instelt op het display van de afstandsbediening verzchijnen.
• TIMER UIT en TIMER AAN können Niet tegelijk worden ingesteld.
• Wonneer de EEN-UURS UIT TIMER is ingesteld, zijn TIMER UIT en TIMER AAN nicht beschikbaar.
• Wonneer de EEN-UURS UIT TIMER wordt ingesteld verwijl de TIMER UIT of TIMER AAN actief is, worden de TIMER AAN of TIMER UIT uitgeschakeld.

HELP-FUNCTIE

Gebruik deze functie wanner er geen afstandsbediening beschikbaar is.

INSCHAKELEN

Open het voorpaneel van de binnen-unit en druk op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( ) van het toestel begint te branden en het toestel worden ingeschakeld waar bij automatisch de functie AUTO worden gekozen.
• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO.

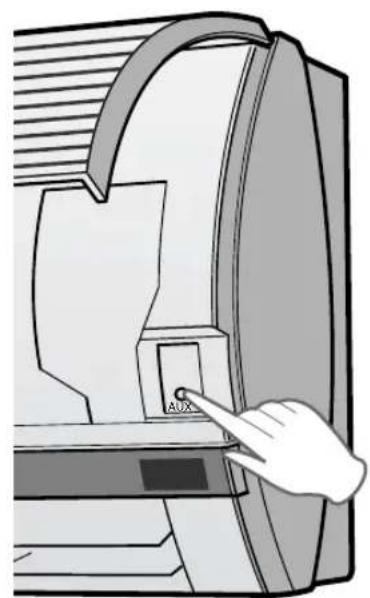

UITSCHAKELEN

Druk opniew op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( ) van het toestel gaatuit.

OPMERKING:

Wanner u tijdens normal gebruik op de HELPtoets (AUX.) drukt, worden het toesteluitgeschakeld.

ACCESSIONS

Luchtzuiveringsfilter

Het luchtzuiveringsfilter verwijdert stof en tabaksgeuruit de lucht wanneer het toestel is ingeschakeld enzorgt voor een schone lucht.

Het antibacterieel materiaal van het lucht-zuiveringsfilter schakelt de opgezogen virussen en andere ziektekijemenuit.

Het wegwerptyke kan ongeveer 3 6 maanden worden gebruikt.

Neem contact op met uw dealer als u dit accessoire wilt kopen.

Type AZ-F900B

LET OP

Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken te worden gereinigd.

1 SCHAKEL HET TOESTEL UIT

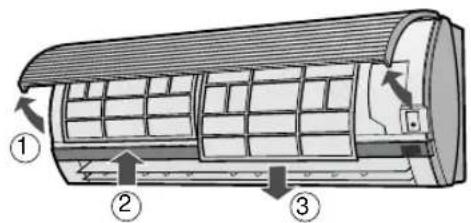

2 VERWIJDER DE FILTERS

1 Open het voorpaneel.
2 Druk de luchtfilters iets omhoog om ze te ontgrendelen.
3 Trek de luchtfilters omlaag en verwijder ze.

3 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn,(Int, u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u zeterugplaatst.

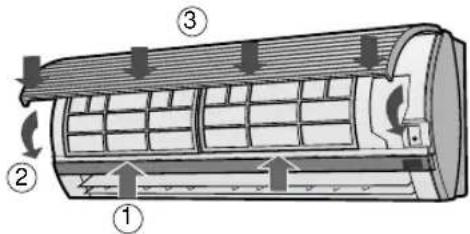

4 PLAATS DE FILTERS TERUG

1 Plaats de filters in de oorspronkelijke stand terug.
2 Sluit het Voorpaneel.
3 Druk het midden van het voorpaneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

LET OP

• Reinig het toestel en de afstandsbediening met een zacht doek.
  Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NASEIZOENSGEBRUIK

1 Laat het toestel gedurende onceveer een halve dag in KOELEN-modus draaien met de temperatuurinstelling op 32^ zodat het mechanisme goed kan drogen.
2 Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbreker alleen voor de airconditioner heeft, kut u die uitschakelen.
3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controller of de luchtfilters schoon+zijn.
2 Controller of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.

LET OP

3 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controllerer of het nog goed is bevestigd.

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden Niet op een defect aan het toestel.

HET TOESTEL WERKT NIET Het toestel werkt nicht wonneer het direct nadat het is uitgeschakeld waar wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschemmen. Wacht 3 Minutes voordat u het toestel bedient.	SUIZENDE GELUIDEN Het zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt.
	WATERDAMPEN • In de functies KOELEN en DROGEN zijn soms wat waterdampen bij de lucht-uitlauf zichtbaar, wat worden veroorzaakt door het verschilussen de kamertem-peratuur en de temperatuur van de lucht die door het toestel worden uitgeblazen. • In de functie VERWARMEN könnenijdens het ontdooien soms wat waterdampen worden uitgestoten. (Alleen bij de modellen AY-A07CR/AY-A09CR/AY-A12CR)
HET TOESTEL BLAAST GEEN WARME LUCHT (Modellen AY-A07CR/AY-A09CR/AY-A12CR) Het toestel is bezig met voorverwarmen of ontdooien.
GEURTJES Er+kunnen geurtjes van tapijten en meubelen worden opgezogen, die daarna werk worden uitgeblazen, evenals de geur van de onderdelen van de airconditioner.
KRAKENDE GELUIDEN Het kan voorkomen dat het toestel krakende geluiden producerert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurwijzigingen.

Als het lijkt alsof het toestel een defect vertoont, contrôleert u onderstaande punten voordat u de onderhoudsdienst belt.

ALS HET TOESTEL NIET FUNCTIONEERT

Controller of de stroomonderbreker is geactiveerd of de zekering is gesprongen.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controler de filters. Indien vuil, reinigen.	Controler de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies.	Controler of de thermostat op de juiste stand is inge-steld.
Controler of ramen en deuren goed gesloten+zijn.	Een groot+aantal mensen in de kamer kan er de oorzaak van zichn dat de gewenste temperaur nicht bereikt worden.	Controler de kamer op de aanwezigheid van toestellen die warmte können afgeven.

WANNEER HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIERING ONTVANGT
Controler of de batterijen van de afstandsbediening leegল.	Probeer het signal opnieuw te verzenden door de afstandsbediening goed op het ontvangstvenster van het toestel teRCThen.	Controler of de batterijen met de polen in de juiste rich-ting in de afstandsbediening zijn gelegd.

Neem contact op met de onderhoudsdienst wonneer de BEDRIJFS-lamp en de TIMER-lamp op het indicatorpaneel knipperen.

SHARP CORPORATION

OSAKA, JAPAN
