Producttype	Split-airconditioner (binnen- en buitenunit)
Bedrijfsmodi	Automatisch, Koelen, Ontvochtigen, Alleen ventilator
Afstandsbediening	Infrarood, maximaal bereik 7 meter
Weergave	Indicatiepaneel met binnen-/buitentemperatuur en Power Monitor (4 niveaus)
Binnentemperatuurbereik (koelmodus)	21°C tot 32°C (droge bol temperatuur)
Buitentemperatuurbereik (koelmodus)	21°C tot 43°C (droge bol temperatuur)
Geheugenfunctie	Onthoudt instellingen na stroomuitval (behalve timer)
Timer	Timer aan (ON) en uit (OFF) instelbaar in stappen van 10 minuten, uitschakeltimer 1 uur
Full Power-functie	Maximale koeling gedurende beperkte tijd (annuleerbaar)
Luchtstroomrichting	Automatisch verstelbare verticale lamellen (Swing), handmatige horizontale lamellen
Luchtfilters	Wasbaar, reiniging aanbevolen om de 2 weken
Optie zuiveringsfilter	Luchtzuiveringsfilter type AZ-F900B (wegwerp, levensduur 3 tot 6 maanden)
Installatie	Laat installatie uitvoeren door een gekwalificeerde professional
Veiligheid	Aardlekschakelaar aanbevolen, aarding verplicht
Voeding	230 V ~ 50 Hz (controleer het typeplaatje)
Overstroombeveiliging	Voedingsschakelaar op sommige modellen (H/L) om stroom te beperken
Onderhoud voor het seizoen	Controleer filters, luchtinlaten/-uitlaten en buitenbevestigingen
Automatische ontdooiing (verwarmingsmodellen)	Niet van toepassing op AHX10CR (alleen koelmodel)

Veelgestelde vragen - AHX10CR SHARP

Waarom gaat het apparaat niet aan?

Controleer of de stroomonderbreker niet is uitgeschakeld en of de zekering niet is doorgebrand. Als het apparaat recent is uitgeschakeld, wacht dan 3 minuten voordat u het weer inschakelt om het mechanisme te beschermen.

Waarom koelt de airconditioner niet voldoende?

Controleer of de luchtfilters niet verstopt zijn, of de buitenunit niet geblokkeerd is, of de thermostaat correct is ingesteld, en of ramen en deuren gesloten zijn. De aanwezigheid van veel personen of verwarmingsapparaten kan ook de efficiëntie verminderen.

Wat te doen als de afstandsbediening niet reageert?

Controleer de staat van de batterijen (vervang ze indien nodig) en hun polariteit. Richt de afstandsbediening naar het ontvangstvenster van de binnenunit, binnen een straal van 7 meter. Vermijd obstakels en snelle fluorescerende lampen die storing kunnen veroorzaken.

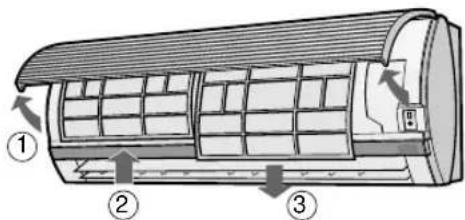

Hoe de luchtfilters reinigen?

Open het voorpaneel, verwijder de filters door ze omhoog te duwen en vervolgens naar beneden te trekken. Reinig ze met een stofzuiger of met warm water en een mild reinigingsmiddel. Droog ze in de schaduw voordat u ze terugplaatst. Voer deze handeling elke 2 weken uit.

Waarom is er waterdamp bij de luchtuittrede?

In de koel- of ontvochtigingsmodus kan damp verschijnen door het temperatuurverschil tussen de omgevingslucht en de uitgeblazen lucht. Dit verschijnsel is normaal.

Wat betekent het knipperen van de indicatielampjes (OPERATION, TIMER, TEMPERATURE)?

Als de indicatielampjes tegelijkertijd knipperen, duidt dit op een storing. Neem contact op met de erkende klantenservice.

Hoe gebruik ik de uitschakeltimer van één uur (ONE-HOUR OFF)?

Druk op de toets ONE-HOUR OFF TIMER van de afstandsbediening. Het oranje TIMER-lampje gaat branden en het apparaat stopt na 1 uur. Om te annuleren, drukt u op TIMER CANCEL.

Kan ik het apparaat gebruiken zonder afstandsbediening?

Ja, door de hulpmodus te gebruiken. Til het voorpaneel op en druk op de toets AUX. om het apparaat in automatische modus in te schakelen. Druk nogmaals om uit te schakelen.

Waarom blijft de buitenunit werken nadat het apparaat is uitgeschakeld?

Na uitschakeling kan de ventilator van de buitenunit nog ongeveer een minuut draaien om het apparaat te koelen. Dat is normaal.

Hoe activeer ik de Full Power-functie?

Druk tijdens het gebruik op de toets FULL POWER. Het apparaat werkt op maximaal vermogen voor snelle koeling. Om te annuleren, drukt u nogmaals op dezelfde toets, of wijzig de modus of schakel het apparaat uit.

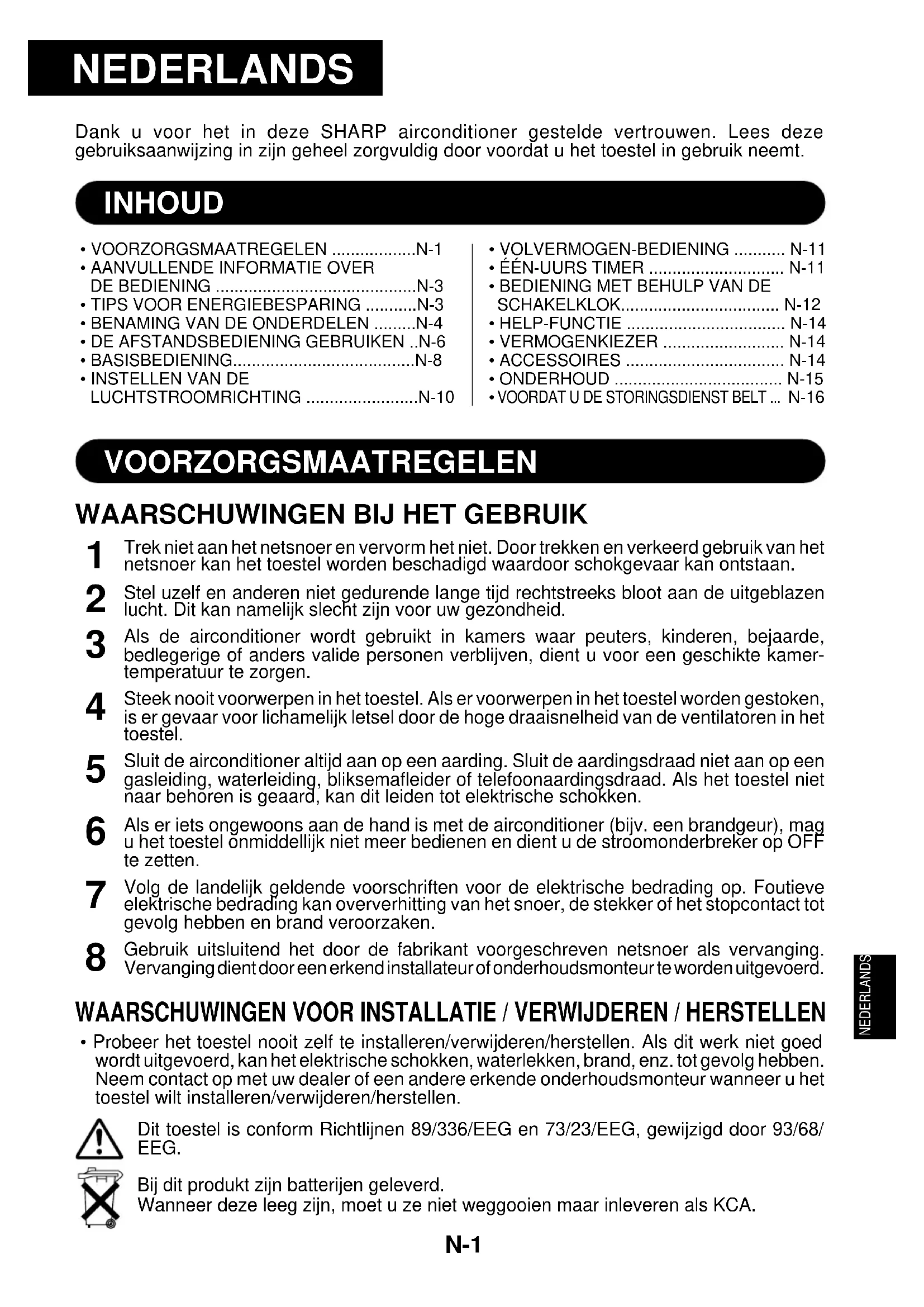

GEBRUIKSAANWIJZING AHX10CR SHARP

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiksaanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• VOORZORGSMAATREGELEN N-1 AANVULLENDE INFORMATIE OVER DE BEDIENING N-3 TIPS VOOR ENERGIEBESPARING N-3 BENAMING VAN DE ONDERDELEN N-4
• DE AFSTANDSBEDIENING GEBRUIKEN N-6 BASISBEDIENING N-8
• INSTELLEN VAN DE LUCHTSTROOMRICHTING N-10

VOLVERMOGEN-BEDIENING N-11 EEN-UURS TIMER N-11 BEDIENING MET BEHULP VAN DE SCHAKELKLOK N-12 HELP-FUNCTIE N-14 VERMOGENKIEZER N-14 ACCESSORIES N-14 ONDERHOUD N-15 VOORDAT U DE STORINGSDIENST BELT N-16

1 Trek niet aan het netsnoer en vervorm het niet. Door trekken en verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan. 2 Stel uzelf en anderen niet gedurende lange tijd rechtstreeks bloot aan de uitgeblazen lucht. Dit kan namelijk slecht zijn voor uw gezondheid. 3 Als de airconditioner wordt gebruikt in kamers waar peuters, kinderen, bejaarden, bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamertemperatuur te zorgen. 4 Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel. 5 Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel niet naar behoren is geaard, kan dit leiden tot elektrische schokken. 6 Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u het toestel onmiddellijk niet meer bedienen en dient u de stroomonderbreker op OFF te zetten. 7 Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieve elektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact tot gevolg hebben en brand veroorzaken. 8 Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als vervanging. Vervanging dient door een erkende installateur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTELLEN

• Probeer het toestel nooit zelf te installeren/verwijderen/herstellen. Als dit werk niet goed wordt uitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben. Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanneer u het toestel wilt installeren/verwijderen/herstellen.

Dit toestel is conform Richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Bij dit product zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

1 Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt. Als de kamer niet voldoende wordt geventileerd, kan er een tekort aan zuurstof ontstaan. 2 Druk niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken. 3 Schakel de stroomonderbreker uit voor uw eigen veiligheid wanneer u het toestel gedurende lange tijd niet gebruikt. 4 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd. 5 Zet niets op de buiten-unit en ga er niet op staan; anders kan het voorwerp of de persoon er af vallen en letsel oplopen. 6 Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen. 7 Zet geen water op het toestel. Als water in het toestel terechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken. 8 Dek de luchtinlaten en -uitlaten van het toestel niet af; anders zal het vermogen afnemen of kunnen er problemen ontstaan. 9 Schakel het toestel altijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin het toestel draait een ventilator die u eventueel zou kunnen verwonden. 10 Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen. 11 Dit toestel mag niet worden gebruikt door jonge kinderen of zieke personen zonder toezicht.

Let erop dat jonge kinderen niet met de airconditioner spelen.

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequentie. Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.
• Installeer het toestel niet in een kamer waar brandbare gassen kunnen vrijkomen; anders kan er brand ontstaan. Installeer het toestel op een plaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.
• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer niet goed ligt, kunnen de kamer, meubelen, enz. nat worden.
• Installeer afhankelijk van de installatieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen.

AANVULLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

		BINNENTEMP.	BUITENTEMP.
KOELEN	bovenste limiet	32°C D.B. 43°C 23°C W.B.	D.B. -
	onderste limiet	21°C D.B. 21°C 15°C W.B.	D.B. -
VERWARMEN (AY-X08CR / AY-X10CR/ AY-X13CR only)	bovenste limiet	27°C D.B. 24°C - 18°C W.B.	D.B. -
	onderste limiet	20°C D.B. -8.5°C - -9.5°C W	D.B. B.

D.B. = drogebol-temperatuur W.B. = nattebol-temperatuur

• De ingebouwde beveiliging kan ervoor zorgen dat het toestel niet kan worden gebruikt buiten dit bereik.
• Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN of DROGEN werkt en de luchtvochtigheid groter is dan 80%.

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen bewaard blijven in geval van een stroomonderbreking.

Nadat de stroomonderbreking is opgelost, wordt het toestel automatisch heropgestart met de instellingen van voor de stroomonderbreking, met uitzondering van eventuele instellingen voor de schakelklok.

De schakelklok moet na een stroomonderbreking opnieuw worden ingesteld.

OPMERKINGEN VOOR DE MODELLEN AY-X08CR/AY-X10CR/AY-X13CR

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanneer er zich ijs op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte om het ijs te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.
• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet.

WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamer brengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.
• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.
• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Wanneer u de thermostaat 1°C hoger instelt dan de gewenste temperatuur voor de functie KOELEN (en bij de modellen AY-X08CR/AY-X10CR/AY-X13CR 2°C lager voor de functie VERWARMEN), dan kan dit een energiebesparing van 10 procent opleveren.
• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.
• Sluit ramen en deuren tijdens koelen (en verwarmen bij de modellen AY-X08CR/AY-X10CR/AY-X13CR).

STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE LUCHTCIRCULATIE TE VERKRIJGEN

HOUD DE FILTERS SCHOON OM EEN EFFICIËNTE WERKING TE VERKRIJGEN

MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL GEDURENDE LANGERE TIJD NIET WORDT GEBRUIKT

• De binnen-unit verbruikt een kleine hoeveelheid energie, zelfs wanneer het toestel is uitgeschakeld.

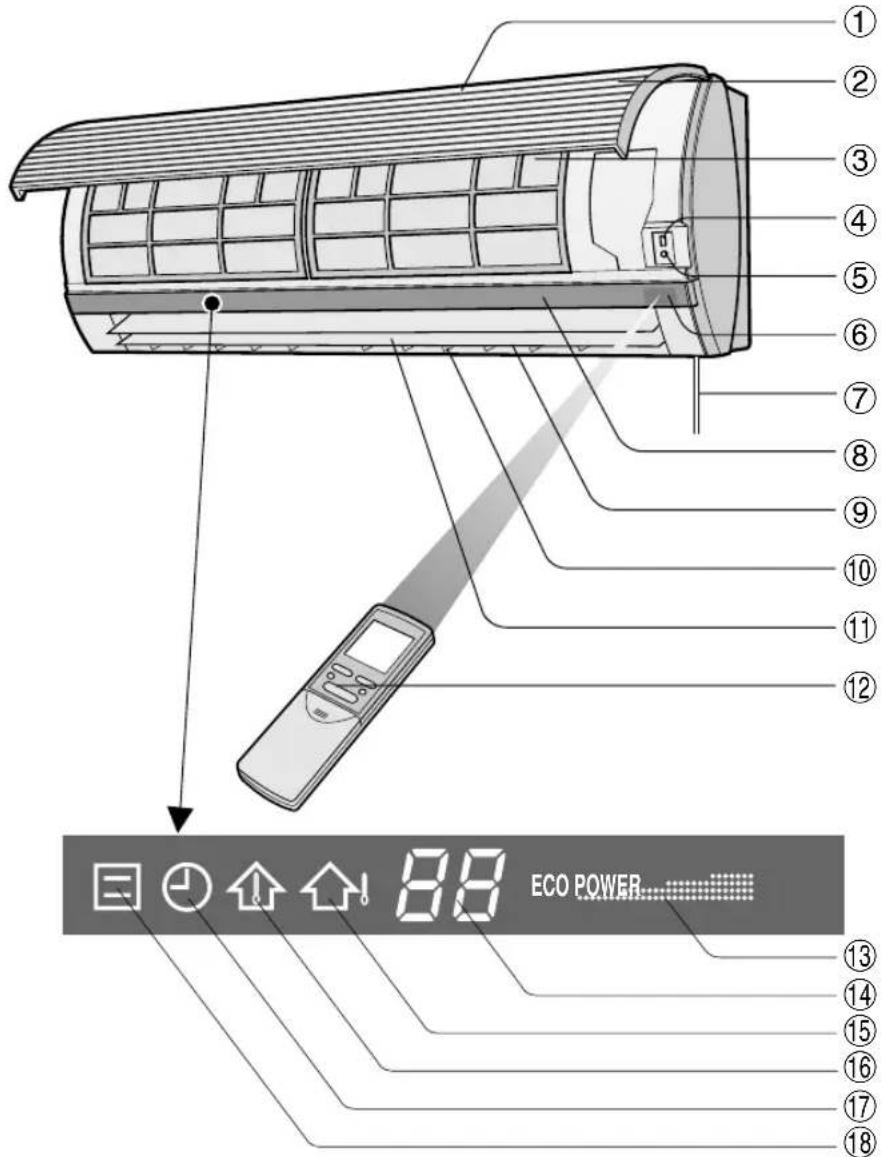

BENAMING VAN DE ONDERDELEN

BINNEN-UNIT

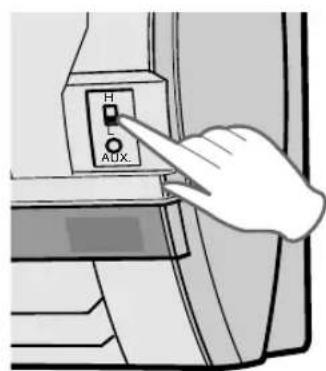

① Inlaat (lucht) ② Opklapbaar paneel ③ Luchtfilters ④ VERMOGEN-KIEZER (alleen voor AY-X13CR/AH-X13CR) ⑤ HELP-toets (AUX.) ⑥ ONTVANGST-venster ⑦ Netsnoer ⑧ Indicatorpaneel ⑨ Verticaal instelbare jaloezieën ⑩ Horizontaal instelbare jaloezieën ⑪ Uitlaat (lucht) ⑫ Afstandsbediening ⑬ VERMOGEN-MONITOR ⑭ TEMPERATUUR-INDICATOR ⑮ BUITENTEMPERATUUR indicator (groen) ⑯ KAMERTEMPERATUUR indicator (groen) ⑰ SCHAKELKLOK-indicator (oranje) ⑱ BEDRIJF-indicator (rood)

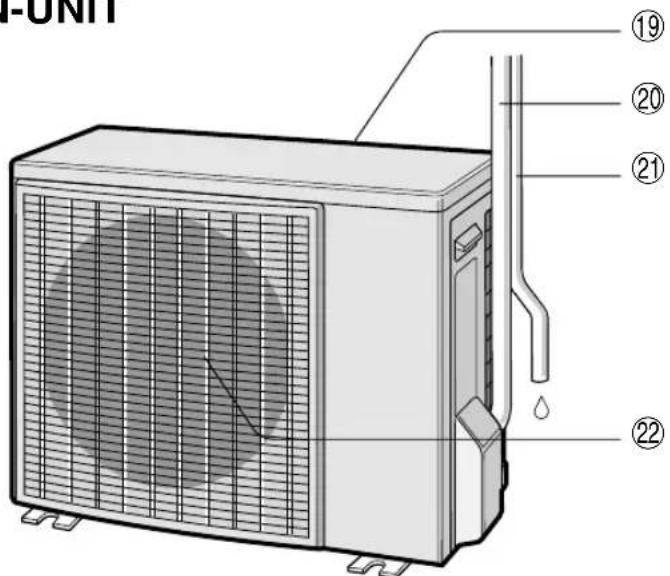

BUITEN-UNIT

⑲ Inlaat (lucht) ⑳ Koelstofbuis en tussenkabel ㉑ Afvoerslang ㉒ Uitlaat (lucht)

AFSTANDBEDIENING

① ZENDER ② DISPLAY (LCD-scherm) ③ THERMOSTAAT-toets ④ VOLVERMOGEN-toets ⑤ DISPLAY-toets ⑥ AAN/UIT-toets ⑦ FUNCTIE-toets (MODE) ⑧ VENTILATOR-toets (FAN) ⑨ UITSCHAKELTIJD-toets (TIMER OFF) (voor instelling van de schakelklok) ⑩ ZWENK-toets (SWING) ⑪ EEN-UURS TIMER-toets ⑫ SCHAKELKLOK INSTELLEN/ANNULEREN-toets (TIMER SET/CANCEL) ⑬ INSCHAKELTIJD-toets (TIMER ON) (voor instelling van de schakelklok) ⑭ TIJD VOORUIT-toets (TIME ADVANCE) ⑮ KLOK-toets (CLOCK) Geeft aan dat het BATTERIJVAK zich onder dit teken bevindt ⑯ TIJD ACHTERUIT-toets (TIME REVERSE)

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

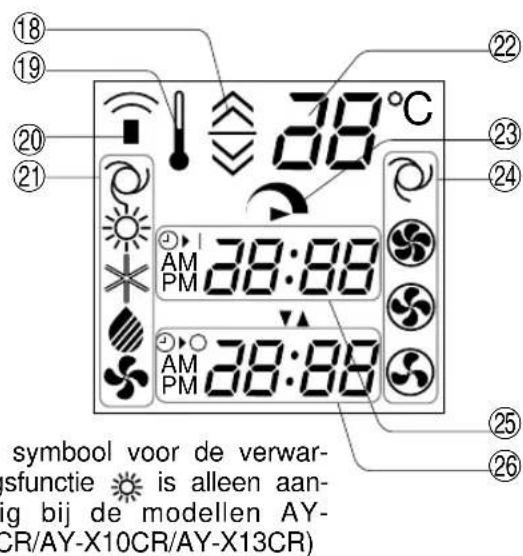

LCD-SCHERM VAN DE AFSTANDSBEDIENING

⑱ THERMOSTAATINSTELLING VOOR DE FUNCTIES AUTO EN DROGEN ⑲ SYMBOOL VOOR DE TEMPERATUUR ⑳ SYMBOOL VOOR VERZENDEN ㉑ FUNCTIESYMBOLEN

: AUTO : DROGEN

(alleen voor AY-X08CR/AY-X10CR/AY-X13CR)

: KOELEN

㉒ TEMPERATUUR-INDICATOR ㉓ SYMBOOL VOOR DE VOLVERMOGEN-FUNCTIE ㉔ SYMBOLEN VOOR DE VENTILATORSNELHEID

: AUTO : LAAG

: HOOG : ZACHT

INSCHAKELTIJD-INDICATOR/KLOK

Toont de ingestelde inschakeltijd van de schakelklok of de huidige tijd.

㉖ UITSCHAKELTIJD-INDICATOR

Toont de ingestelde uitschakeltijd van de schakelklok of de één-uurs timer.

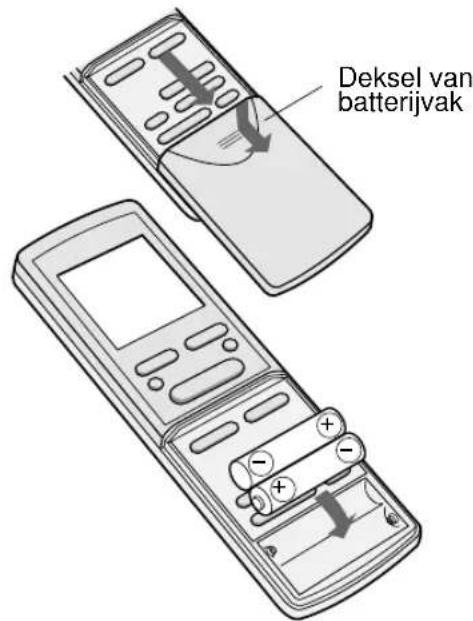

BATTERIJEN PLAATSEN

Gebruik twee AAA-batterijen (R03).

1. Verwijder het deksel van het batterijvak. 2. Leg twee batterijen in het vak en let hierbij op de polen ⊕ en Θ. Als de batterijen op de juiste manier in het vak zijn gelegd, verschijnt "AM 6:00" op het display. 3. Plaats het deksel terug op het batterijvak.

OPMERKINGEN:

Bij normaal gebruik hebben de batterijen een levensduur van ongeveer één jaar. - Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk worden vervangen door nieuwe batterijen van hetzelfde type. - Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert, verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug. - Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurende langere tijd niet wordt gebruikt.

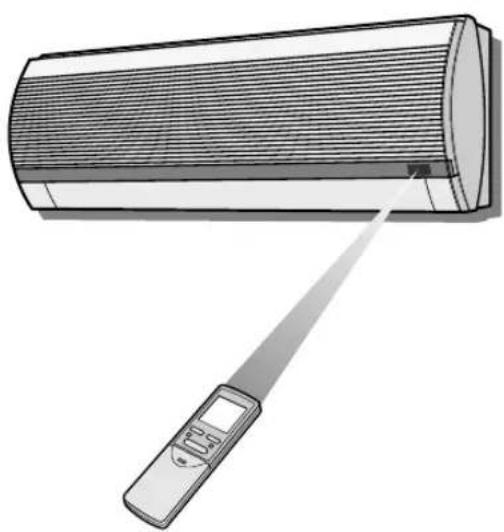

DE AFSTANDSBEDIENING GEBRUIKEN

Richt de afstandsbediening op het ontvangstvenster van de binnen-unit en druk op de gewenste toets. De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

• Zorg ervoor dat er geen gordijnen of andere voorwerpen tussen de afstandsbediening en de binnen-unit zitten.
• De afstandsbediening heeft een bereik van ongeveer 7 meter.

LET OP

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat hierdoor de afstandsbediening wordt gehinderd. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.
• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schokken omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd.

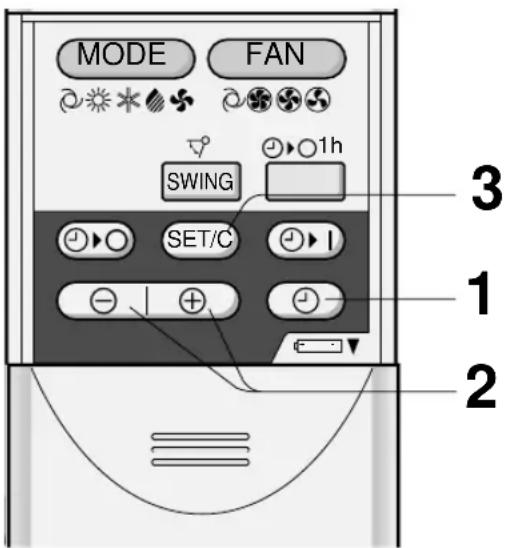

DE KLOK INSTELLEN OP DE HUIDIGE TIJD

De klok beschikt over twee tijdsaanduidingen: de 12-uurs aanduiding en de 24-uurs aanduiding.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

Voorbeeld: 5 uur 's middags

Klok	Display
12-uurs aanduiding	PM 5:00
24-uurs aanduiding	17:00

1 Druk eenmaal op de KLOK-toets om de klok in te stellen op de 12-uurs aanduiding. Druk tweemaal op de KLOK-toets om de klok in te stellen op de 24-uurs aanduiding. 2 Druk op de TIJD VOORUIT- of de TIJD ACHTERUIT-toets om de klok in te stellen op de huidige tijd.

• Houd de toets ingedrukt om de tijd met een hogere snelheid te laten veranderen.

3 Druk op de INSTELLEN/ANNULEREN-toets (SET/C). - De dubbele punt (:) begint te knipperen om aan te geven dat de tijd is ingesteld en de klok loopt.

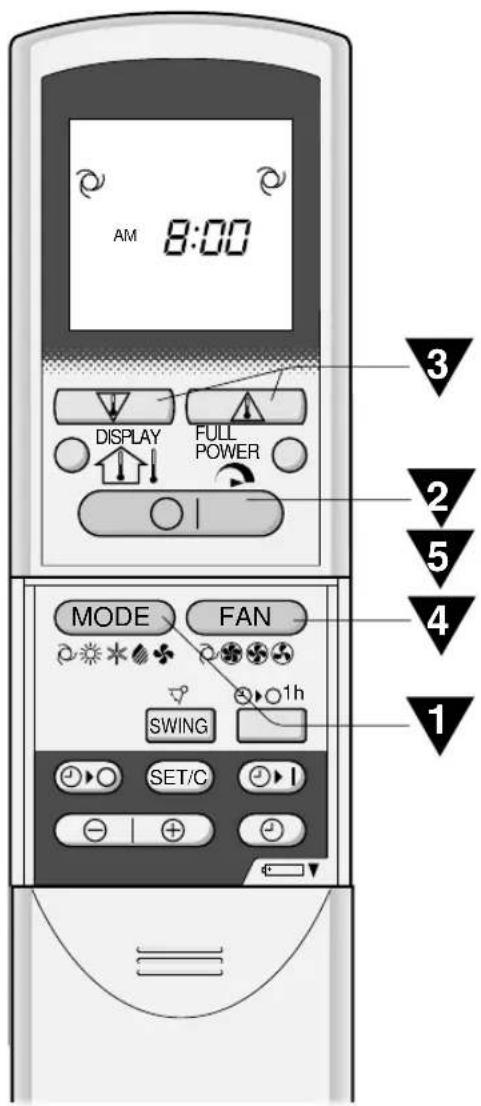

OPMERKING:

• De huidige tijd kan niet worden ingesteld wanneer de schakelklok is ingeschakeld.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

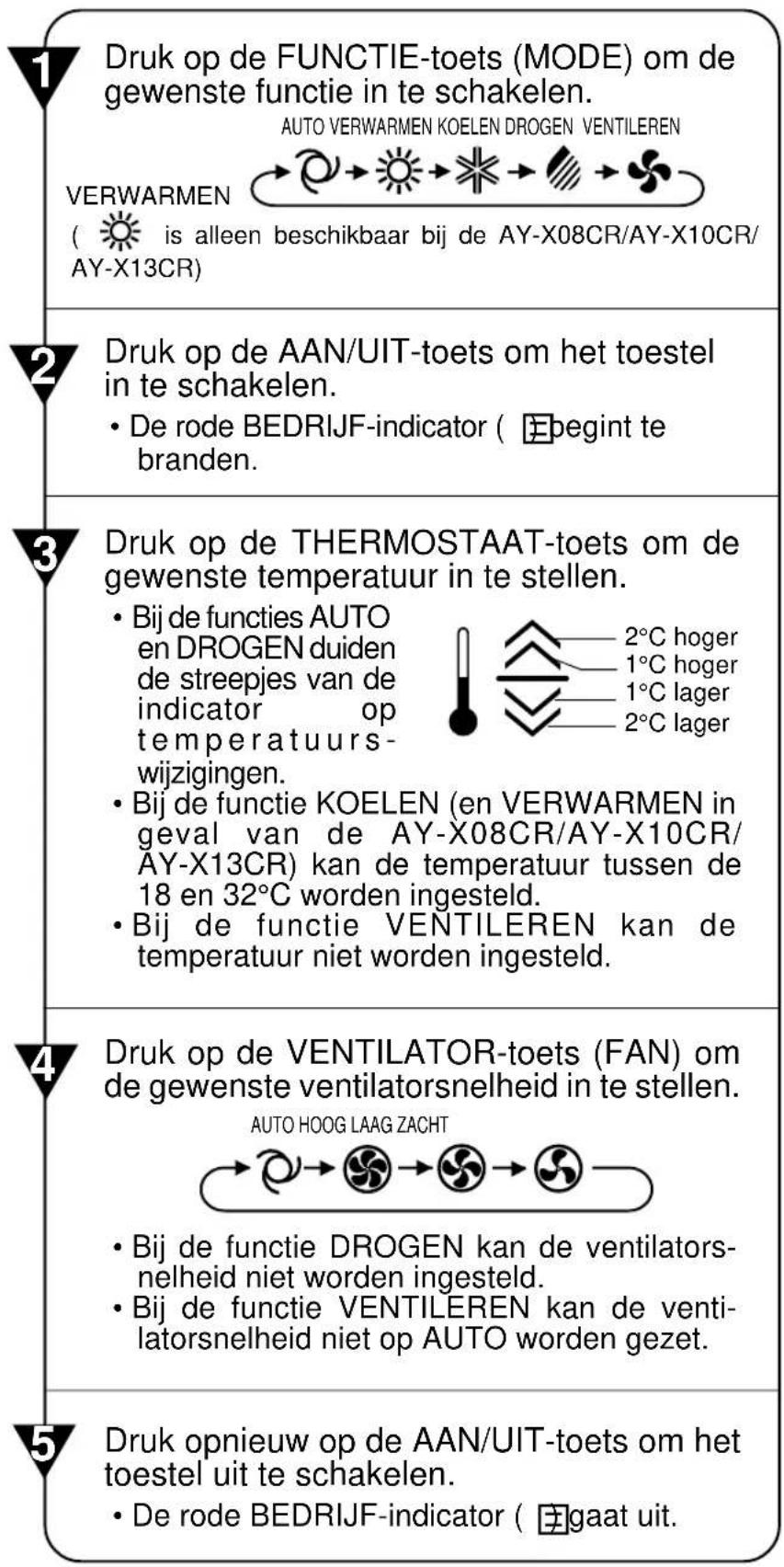

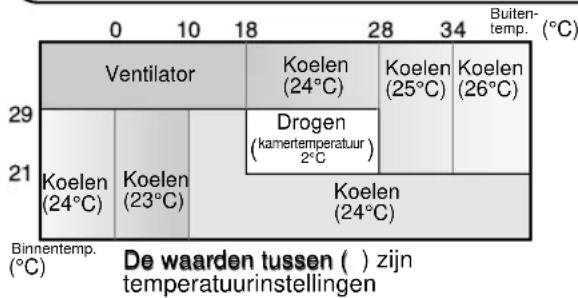

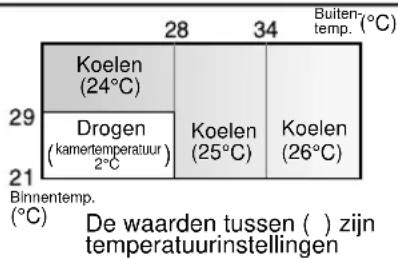

TIPS VOOR DE AUTO FUNCTIE

Bij de functie AUTO worden temperatuur en functie automatisch ingesteld op basis van de kamertemperatuur en de buitentemperatuur zodra het toestel wordt ingeschakeld.

Functie- en temperatuurinstellingen voor de modellen AH-X08CR/AH-X10CR/AH-X13CR

Functie- en temperatuurinstellingen voor de modellen AY-X08CR/AY-X10CR/AY-X13CR

Als de buitentemperatuur verandert terwijl u de airconditioner gebruikt, veranderen de temperatuurinstellingen automatisch zoals aangegeven op het schema.

FUNCTIE OVERSCHAKELEN (alleen voor de modellen AY-X08CR/AY-X10CR/AY-X13CR) In seizoenen waarin u overdag wilt KOELEN en 's nachts VERWARMEN, of als de kamertemperatuur door een extra verwarmingstoestel heel hoger worden dan de temperatuurinstelling, schakelt de functie automatisch over tussen VERWARMEN en KOELEN om de kamertemperatuur aangenaam te houden.

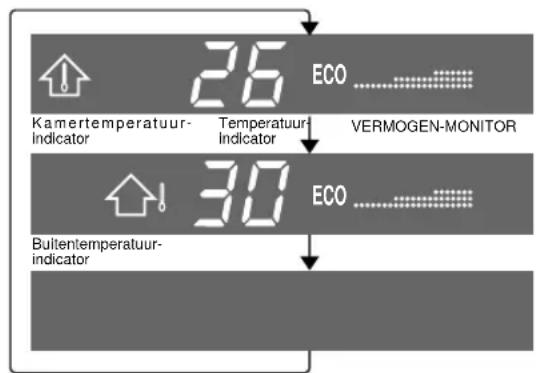

TIPS VOOR HET INDICATORPANEL

Bij iedere druk op de DISPLAY-toets verandert het indicatorpaneel als volgt.

De kamertemperatuur en de VERMOGEN-MONITOR verschijnen op het display.

De buitentemperatuur en de VERMOGEN-MONITOR verschijnen op het display.

Geen display.

VERMOGEN-MONITOR

Wanneer de kamertemperatuur of de buitentemperatuur op het display staat, geeft de VERMOGEN-MONITOR het vermogen aan in 4 niveaus (3 niveaus voor de functie DROGEN). Wanneer de airconditioner op maximaal vermogen werkt in de functie KOELEN (en VERWARMEN voor AY-X08CR/AY-X10CR/AY-X13CR), begint "Power" te branden en wordt "Eco" gedoofd op het indicatorpaneel.

OPMERKINGEN:

• De aangegeven temperaturen zijn bij benadering en kunnen afwijken van de werkelijke temperaturen.
• Bereiken van het temperatuurdisplay Kamertemperatuur: 0°C 40°C (L o wordt aangegeven bij een temperatuur van minder dan 0°C ; H, wordt aangegeven bij een temperatuur van meer dan 40°C ) Buitentemperatuur: -9°C 45°C (L o wordt aangegeven bij een temperatuur van minder dan -9°C ; H, wordt aangegeven bij een temperatuur van meer dan 45°C )
• worden aangegeven tijdens de eerste minuut dat u het toestel gebruikt terwijl de temperatuur wordt gemeten.
• Wanneer het toestel niet werkt kan alleen de kamertemperatuur worden aangegeven.

VERTICALE LUCHTSTROOMRICHTING

Voor optimaal comfort worden de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel aangeeft:

KOELEN- en DROGEN-functie Horizontale luchtstroming

VENTILEREN-functie

(en VERWARMEN voor de AY-X08CR/AY-X10CR/AY-X13CR)

Diagonale luchtstroming

INSTELLEN VAN DE LUCHTSTROOMRICHTING

Druk eenmaal op de ZWENK-toets (SWING) van de afstandsbediening.

• De stand van de verticaal instelbare jaloezieën verandert voortdurend.

Druk nogmaals op de ZWENK-toets (SWING) wanneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieën worden stilgezet binnen het bereik op de afbeelding.
• De gewijzigde positie wordt in het geheugen opgeslagen en de volgende keer dat u het toestel gebruikt, wordt automatisch dezelfde positie ingesteld.

Instelbereik

KOELEN- en DROGEN- VENTILEREN-functie (en functie VERWARMEN voor de AY-X08CR/AY-X10CR/AY-X13CR)

Het instelbereik is beperkter dan het zwenkbereik om condensdruppels te voorkomen.

Het instelbereik is groter, zodat de luchtstroom naar de vloer kan worden gericht.

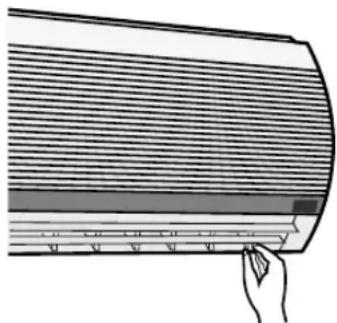

HORIZONTALE LUCHTSTROOMRICHTING

Pak de horizontaal instelbare jaloezieën vast zoals de afbeelding laat zien en stel de luchtstroomrichting naar voorkeur in.

LET OP

Stel de verticaal instelbare jaloezieën nooit met de hand in.

• Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.
• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

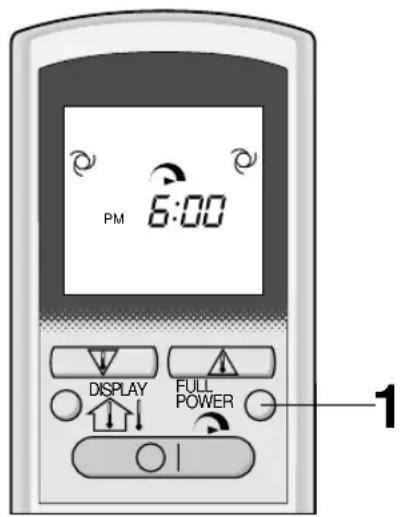

VOLVERMOGEN-BEDIENING

Bij deze functie werkt de airconditioner op maximum vermogen. Met deze functie kunt u uw kamer sneller koelen (of verwarmen met de modellen AY-X08CR/AY-X10CR/AY-X13CR) wanneer u thuiskomt.

1 Druk op de VOLVERMOGEN-toets (FULL POWER) terwijl het toestel is ingeschakeld om de VOLVERMOGEN-functie in te schakelen.

• Het symbool voor de VOLVERMOGEN-functie verschijnt op het display van de afstandsbediening.
• De temperatuuraanduiding verdwijnt.

UITSCHAKELEN

Druk nogmaals op de VOLVERMOGEN-toets (FULL POWER). - De VOLVERMOGEN-functie wordt ook uitgeschakeld wanneer u de bedieningsstand wijzigt of wanneer het toestel wordt uitgeschakeld.

OPMERKINGEN:

• De VOLVERMOGEN-functie is niet beschikbaar bij de functie VENTILEREN.
• De temperatuur kan niet worden ingesteld terwijl de VOLVERMOGEN-functie is ingeschakeld.

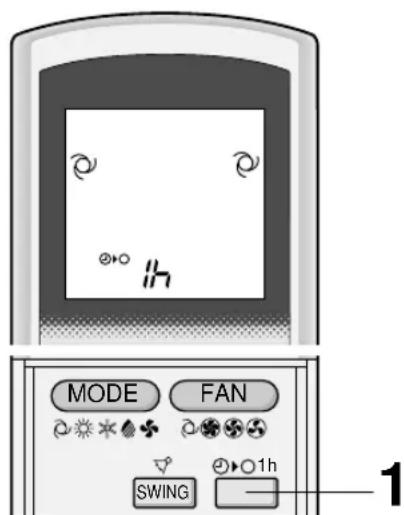

ÉEN-UURS TIMER

Wanneer de EEN-UURS TIMER wordt ingeschakeld, wordt het toestel na een uur automatisch uitgeschakeld.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

1 Druk op de EEN-UURS TIMER-toets.

• Op het display van de afstandsbediening verschijnt "1 h".
• De oranje SCHAKELKLOK-indicator op het toestel begint te branden.
• Het toestel wordt na een uur automatisch uitgeschakeld.

UITSCHAKELEN

Druk op de SCHAKELKLOK INSTELLEN/ANNULEREN-toets (SET/C).

• De oranje SCHAKELKLOK-indicator op het toestel gaat uit. U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets.
• De rode BEDRIJF-indicator en de oranje SCHAKELKLOK-indicator op het toestel gaan UIT.

OPMERKINGEN:

• De EEN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.
• Wanneer de EEN-UURS TIMER wordt ingesteld terwijl het toestel niet is ingeschakeld, zal het toestel gedurende een uur werken in de van tevoren ingestelde functie.
• Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de EEN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals op de EEN-UURS TIMER-toets.
• Als de INSCHAKELTIJD en UITSCHAKELTIJD zijn ingesteld, wist de SCHAKELKLOK ANNULEREN-toets alle instellingen.

BEDIENING MET BEHULP VAN DE SCHAKELKLOK

OPMERKINGEN:

Controleer voordat u de schakelklok instelt of de klok op de huidige tijd is ingesteld.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

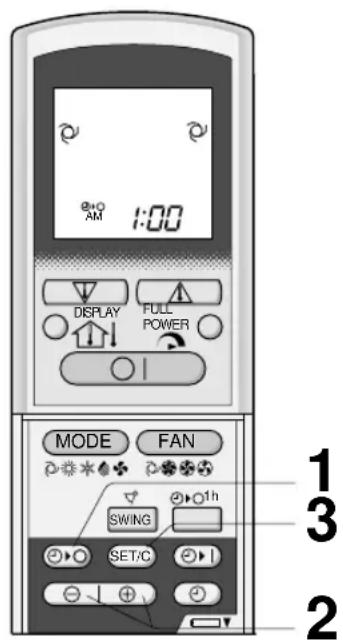

1 Druk op de UITSCHAKELTIJD-toets ( ①) 2 De UITSCHAKELTIJD-indicator begint te knipperen; druk op de TIJD VOORUIT of TIJD ACHTERUIT-toets om de gewenste uitschakeltijd in te stellen. (De tijd kan in intervallen van 10 minuten worden ingesteld.) 3 Richt de afstandsbediening op het ontvangstvenster en druk op de SCHAKELKLOK INSTELLEN/ANNULEREN-toets (SET/C) toets.

• De oranje SCHAKELKLOK-indicator ( ⊙ ) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

TIPS VOOR AUTOMATISCH UITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, wordt de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet of te koud wordt terwijl u slaapt. (Automatische sluimerfunctie)

• Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 1°C hoger gezet dan de oorspronkelijke instelling.

VERWARMEN-FUNCTIE: (alleen voor de modellen AY-X08CR/AY-X10CR/AY-X13CR)

• Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 3°C lager gezet dan de oorspronkelijke instelling.

OPMERKING:

• De automatische sluimerfunctie wordt bij de functie VENTILEREN niet ingeschakeld.

DE SCHAKELKLOK ANNULEREN

Druk op de SCHAKELKLOK INSTELLEN/ANNULEREN-toets (SET/C).

• De oranje SCHAKELKLOK-indicator (⊙) op het toestel gaat uit.
• De huidige tijd verschijnt op het display van de afstandsbediening.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

OPMERKING:

• Wanneer de INSCHAKELTIJD, de UITSCHAKELTIJD en de EEN-UURS TIMER zijn ingesteld, worden beide tijden geannuleerd als u op de SCHAKELKLOK ANNULEREN-toets drukt.

SCHAKELTIJDEN WIJZIGEN

Annuleer eerst de schakeltijd en stel vervolgens een nieuwe schakeltijd in.

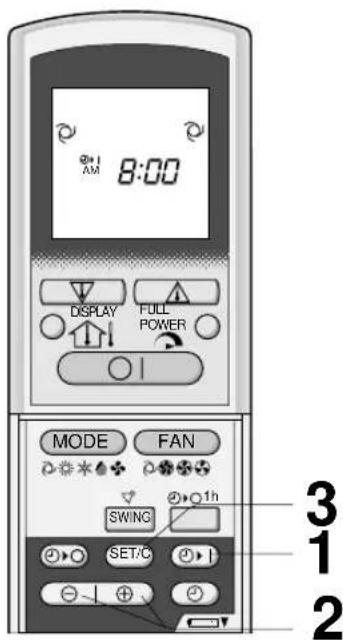

AUTOMATISCH INSCHAKELEN

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

1. Druk op de INSCHAKELTIJD-toets (①). 2. De INSCHAKELTIJD-indicator begint te knipperen; druk op de TIJD VOORUIT- of TIJD ACHTERUIT-toets om de gewenste uitschakeltijd in te stellen. (De tijd kan in intervallen van 10 minuten worden ingesteld.) 3. Richt de afstandsbediening op het ontvangstvenster en druk op de SCHAKELKLOK INSTELLEN/ANNULEREN-toets (SET/C).

• De oranje SCHAKELKLOK-indicator (①) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

4. Kies de gewenste functie.

• Het toestel wordt ingeschakeld voordat de ingestelde tijd is bereikt, zodat de kamer op de gewenste temperatuur is gebracht wanneer de ingestelde tijd wordt bereikt. (Ontwaakfunctie)

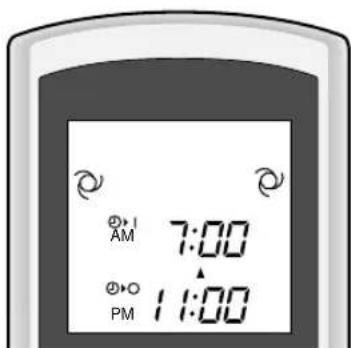

DE IN- EN UITSCHAKELTIJDEN COMBINEREN

U kunt de INSCHAKELTIJD en de UITSCHAKELTIJD combineren.

Voorbeeld:

Om het toestel om 11:00 uur 's avonds uit te schakelen en de kamer (met dezelfde functie en temperatuursinstelling) om 7:00 uur 's morgens weer op temperatuur te hebben.

1 Stel de UITSCHAKELTIJD in op 11:00 uur 's avonds terwijl het toestel is ingeschakeld. 2 Stel de INSCHAKELTIJD in op 7:00 uur 's morgens.

De pijltjes ( of ) tussen de INSCHAKELTIJD-indicator en de UITSCHAKELTIJD-indicator geven aan welke schakelklok het eerst wordt geactiveerd.

OPMERKINGEN:

• Het is niet mogelijk om de INSCHAKELTIJD en de UITSCHAKELTIJD zodanig te programmeren, dat het toestel met verschillende temperaturen of functies in werking worden gezet.
• Beide schakelklokken kunnen worden geprogrammeerd om de ander te activeren.

HELP-FUNCTIE

Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is.

INSCHAKELEN

Open het voorpaneel van de binnen-unit en druk op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( van het toestel begint te branden en het toestel wordt ingeschakeld waarbij automatisch de functie AUTO wordt gekozen.
• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO.

UITSCHAKELEN

Druk opnieuw op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( [Evan het toestel gaat uit.

OPMERKING:

Wanneer u tijdens normaal gebruik op de HELP-toets (AUX.) drukt, wordt het toestel uitgeschakeld.

VERMOGENKIEZER

(alleen voor de modellen AY-X13CR/AH-X13CR)

Wanneer u de airconditioner installeert in een huis met een beperkte stroomcapaciteit, dient u de VERMOGENKIEZER op "L" te zetten. De airconditioner werkt dan met verminderd vermogen, waardoor u voorkomt dat de stroomonderbreker wordt ingeschakeld of de zekering springt.

• De capaciteit voor KOELEN of VERWARMEN (voor model AY-X13CR) is beperkt in de "L"-stand.
• Neem contact op met uw dealer of een erkend installateur als de stroomonderbreker voortdurend wordt geschakeld of als de zekering springt, zelfs als de "L"-stand al is ingesteld.

	AH-X13CR AY-X13CR
Maximum ampère in “H”-stand	9 A 12 A
Maximum ampère in “L”-stand	7 A 8 A

ACCESSOIRES

Luchtzuiveringsfilter

Het luchtzuiveringsfilter verwijdert stof en tabaksgeur uit de lucht wanneer het toestel is ingeschakeld en zorgt voor een schone lucht.

Het antibacteriële materiaal van het luchtzuiveringsfilter schakelt de opgezogen virussen en andere ziektekiemen UIT.

Het wegwerptype kan ongeveer 3 6 maanden worden gebruikt. Neem contact op met uw dealer als u dit accessoire wilt kopen.

Type AZ-F900B

LET OP

Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken te worden gereinigd.

1 SCHAKEL HET TOESTEL UIT 2 VERWIJDER DE FILTERS

1 Open het voorpaneel. 2 Druk de luchtfilters iets omhoog om ze te ontgrendelen. 3 Trek de luchtfilters omlaag en verwijder ze.

3 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

4 PLAATS DE FILTERS TERUG

1 Plaats de filters in de oorspronkelijke stand terug. 2 Sluit het voorpaneel. 3 Druk het midden van het voorpaneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

LET OP

• Reinig het toestel en de afstandsbediening met een zacht doek. Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NASEIZOENSGEBRUIK

1 Stel het toestel ongeveer een halve dag in werking in de functie VENTILEREN, zodat het mechanisme goed kan drogen. 2 Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen. 3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controleer of de luchtfilters schoon zijn. 2 Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.

LET OP

3 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIET Het toestel werkt nicht wanneer het direct nadat het is uitgeschakeld waar wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschermen. Wacht 3 Minutes voordat u het toestel bedient.	SUIZENDE GELUIDEN Het zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt.
	WATERDAMPEN • In de functies KOELEN en DROGEN zijn soms wat waterdampen bij de luchtuitlaat zichtaar, wat worden veroorzaakt door het verschilussen de kamertemperatuur en de temperatuur van de lucht die door het toestel worden uitgeblazen. • In de functie VERWARMEN konnen tijdens het ontdooien soms wat waterdampen worden uitgestoten. (Alleen bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)
HET TOESTEL BLAAST GEEN WARME LUCHT (Modellen AY-X08CR/AY-X10CR/AY-X13CR) Het toestel is bezig met voorverwarmen of ontdooien.
GEURTJES Er+kunnen geurtjes van tapijten en meubelen worden opgezogen, die daarna weeR worden uitgeblazen, evenals de geur van de onderdelen van de airconditioner.
KRAKENDE GELUIDEN Het kan voorkomen dat het toestel krakende geluiden producerert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurwijzigingen.	DE BUITEN-UNIT STOPT NIET Nadat de bediening is stoppezet, kan de ventilator van de buiten-unit ongeveer een minuut blijven draaien om het toestel te soften afkoelen.

Als het lijkt alsof het toestel een defect vertoont, controleert u onderstaande punten voordat u de onderhoudsdienst belt.

ALS HET TOESTEL NIET FUNCTIONEERT

Controller of de stroomonderbreker is geactiveerd of de zekering is gesprongen.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controler de filters. Indien vuil, reinigen.	Controler de luchtinlaat en de luchtuiitlaat van de buiten-unit op obstructies.	Controler of de thermostat op op de juiste stand is ingesteeld.
Controler of ramen en deuren goed gesloten+zijn.	Een groot aantal mensen in de kamer kan er de oorzaak van zichn dat de gewenste temperaatur nicht bereikt worden.	Controler de kamer op de aanwezigheid van toestellen die warmte können afgeven.

WANNEER HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIERING ONTVANGT
Controller of de batterijen van de afstandsbediening leeg+zijn.	Probeer het signal opnieuw te verzenden door de afstandsbediening goed op het ontvangstvenster van het toestel te richten.	Controller of de batterijen met de polen in de juiste rich-ing in de afstandsbediening� gelegd.

Bel de onderhoudsdienst wanneer de BEDRIJF-indicator, de SCHAKELKLOK-indicator en de TEMPERATUUR-INDICATOR op het indicatorpaneel knipperen.

SHARP CORPORATION

OSAKA, JAPAN
