Produkttyp	Split-Klimagerät (Innengerät und Außengerät)
Betriebsmodi	Automatisch, Kühlen, Entfeuchten, Nur Lüfter
Fernbedienung	Infrarot, maximale Reichweite 7 Meter
Anzeige	Anzeigefeld mit Innen-/Außentemperatur und Power Monitor (4 Stufen)
Raumtemperaturbereich (Kühlbetrieb)	21°C bis 32°C (Trockentemperatur)
Außentemperaturbereich (Kühlbetrieb)	21°C bis 43°C (Trockentemperatur)
Speicherfunktion	Speichert die Einstellungen nach einem Stromausfall (außer Timer)
Timer	Einschalt- (ON) und Ausschalt-Timer (OFF) in 10-Minuten-Schritten einstellbar, Ausschalt-Timer 1 Stunde
Volllastfunktion (Full Power)	Maximale Kühlung für eine begrenzte Dauer (abbrechbar)
Luftstromrichtung	Automatisch verstellbare vertikale Lamellen (Swing), manuelle horizontale Lamellen
Luftfilter	Waschbar, Reinigung alle 2 Wochen empfohlen
Option Reinigungsfilter	Luftreinigungsfilter Typ AZ-F900B (Einweg, Lebensdauer 3 bis 6 Monate)
Installation	Installation durch qualifiziertes Fachpersonal
Sicherheit	Fehlerstromschutzschalter empfohlen, Erdung erforderlich
Stromversorgung	230 V ~ 50 Hz (Typenschild prüfen)
Überstromschutz	Stromauswahlschalter bei einigen Modellen (H/L) zur Strombegrenzung
Saisonvorbereitung	Filter, Lufteinlässe/-auslässe und Außenbefestigungen prüfen
Automatische Abtauung (Heizmodelle)	Nicht anwendbar bei AHX10CR (nur Kühlmodell)

Häufig gestellte Fragen - AHX10CR SHARP

Warum schaltet sich das Gerät nicht ein?

Überprüfen Sie, ob der Schutzschalter nicht ausgelöst und die Sicherung nicht durchgebrannt ist. Wenn das Gerät kürzlich ausgeschaltet wurde, warten Sie 3 Minuten, bevor Sie es wieder einschalten, um den Mechanismus zu schützen.

Warum kühlt die Klimaanlage nicht ausreichend?

Überprüfen Sie, ob die Luftfilter nicht verschmutzt sind, ob das Außengerät nicht blockiert ist, ob der Thermostat richtig eingestellt ist und ob Fenster und Türen geschlossen sind. Viele Personen oder Heizgeräte können ebenfalls die Effizienz verringern.

Was tun, wenn die Fernbedienung nicht reagiert?

Überprüfen Sie den Zustand der Batterien (ersetzen Sie sie bei Bedarf) und deren Polarität. Richten Sie die Fernbedienung auf das Empfangsfenster des Innengeräts, innerhalb von 7 Metern. Vermeiden Sie Hindernisse und Schnellstart-Leuchtstofflampen, die stören können.

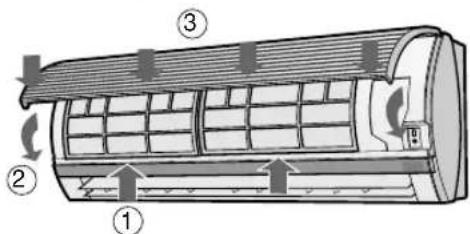

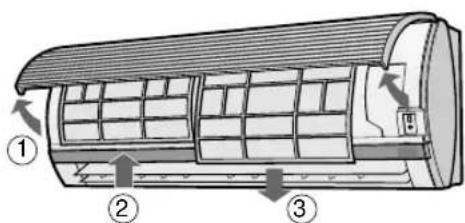

Wie reinige ich die Luftfilter?

Öffnen Sie die Frontabdeckung, entfernen Sie die Filter, indem Sie sie nach oben drücken und dann nach unten ziehen. Reinigen Sie sie mit einem Staubsauger oder mit lauwarmem Wasser und einem milden Reinigungsmittel. Trocknen Sie sie im Schatten, bevor Sie sie wieder einsetzen. Führen Sie diesen Vorgang alle 2 Wochen durch.

Warum tritt Wasserdampf am Luftauslass aus?

Im Kühl- oder Entfeuchtungsbetrieb kann aufgrund des Temperaturunterschieds zwischen Raumluft und Zuluft Dampf auftreten. Dies ist normal.

Was bedeutet das Blinken der Kontrollleuchten (OPERATION, TIMER, TEMPERATURE)?

Wenn die Leuchten gleichzeitig blinken, zeigt dies eine Störung an. Wenden Sie sich an den autorisierten Kundendienst.

Wie verwende ich den Ein-Stunden-Ausschalt-Timer (ONE-HOUR OFF)?

Drücken Sie die Taste ONE-HOUR OFF TIMER auf der Fernbedienung. Die orangefarbene TIMER-Anzeige leuchtet auf und das Gerät schaltet sich nach 1 Stunde aus. Zum Abbrechen drücken Sie TIMER CANCEL.

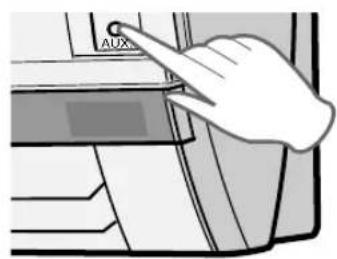

Kann ich das Gerät ohne Fernbedienung verwenden?

Ja, über den Hilfsmodus. Heben Sie die Frontabdeckung an und drücken Sie die Taste AUX., um das Gerät im Automatikmodus einzuschalten. Drücken Sie erneut, um es auszuschalten.

Warum läuft das Außengerät nach dem Ausschalten des Geräts weiter?

Nach dem Ausschalten kann der Lüfter des Außengeräts noch etwa eine Minute laufen, um das Gerät zu kühlen. Das ist normal.

Wie aktiviere ich die Volllastfunktion (Full Power)?

Drücken Sie während des Betriebs die Taste FULL POWER. Das Gerät arbeitet mit maximaler Leistung für schnelle Kühlung. Zum Abbrechen drücken Sie erneut dieselbe Taste, ändern Sie den Modus oder schalten Sie das Gerät aus.

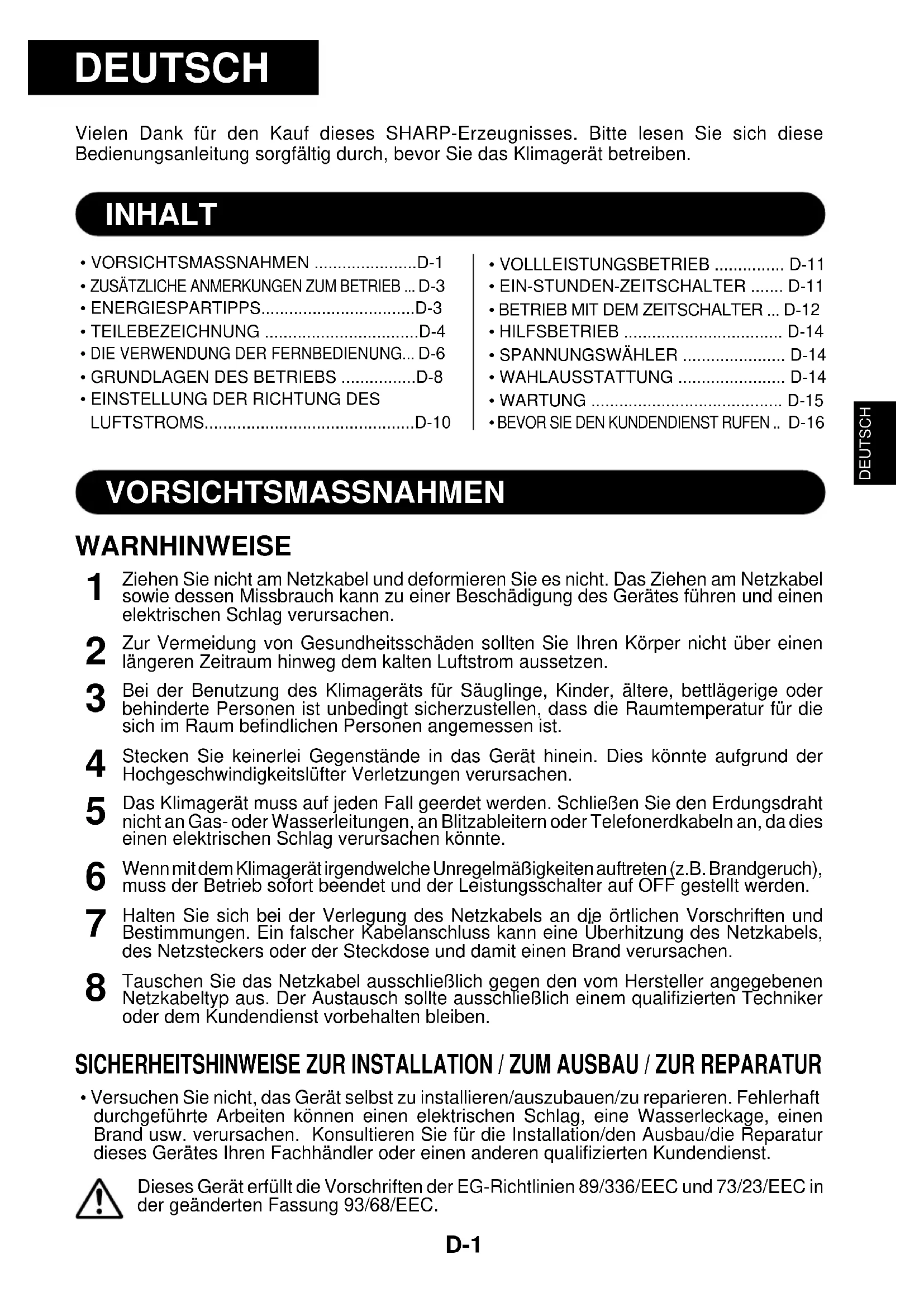

BEDIENUNGSANLEITUNG AHX10CR SHARP

Vielen Dank für den Kauf dieses SHARP-Erzeugnisses. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Klimagerät betreiben.

INHALT

VORSICHTSMASSNAHMEN ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB ... D-3 - ENERGIESPARTIPPS. D-3 - TEILEBEZEICHNUNG D-4 DIE VERWENDUNG DER FERNBEDIERUNG... D-6 GRUNDLAGEN DES BETRIEBS D-8 EINSTELLUNG DER RICHTUNG DES LUFTSTROMS. D-10

VOLLLEISTUNGSBETRIEB D-11 EIN-STUNDEN-ZEITSCHALTER ....... D-11 BETRIEB MIT DEM ZEITSCHALTER ... D-12 HILFSBETRIEB D-14 SPANNUNGSWÄHLER D-14 WAHLAUSSTATTUNG D-14 WARTUNG D-15 BEVOR SIE DEN KUNDENDIENST RUFEN... D-16

VORSICHTSMASSNAHMEN

WARNHINWEISE

1. Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einen elektrischen Schlag verursachen. 2. Zur Vermeidung von Gesundheitsschäden setzen Sie Ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aus. 3. Bei der Benutzung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oder behinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die sich im Raum befindlichen Personen angemessen ist. 4. Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund der Hochgeschwindigkeitslüfter Verletzungen verursachen. 5. Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an, da diese einen elektrischen Schlag verursachen können. 6. Wenn mit dem Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf OFF gestellt werden. 7. Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften und Bestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursachen. 8. Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Techniker oder dem Kundendienst vorbehalten bleiben.

SICHERHEITSHINWEISE ZUR INSTALLATION / ZUM AUSBAU / ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand usw. verursachen. Konsultieren Sie für die Installation/den Ausbau/die Reparatur dieses Gerätes Ihren Fachhändler oder einen anderen qualifizierten Kundendienst.

Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC in der geänderten Fassung 93/68/EEC.

SICHERHEITSHINWEISE ZUM BETRIEB

1. Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen. 2. Betätigen Sie die Tasten nicht mit nassen Händen, da dies einen elektrischen Schlag verursachen kann. 3. Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das Gerät für einen längeren Zeitraum nicht benutzt wird. 4. Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, festen Sitz. 5. Legen Sie keinerlei Gegenstände auf das Außengerät, und betreten Sie es nicht. Der Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen bzw. Verletzungen verursacht werden. 6. Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und darf nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus, um Tiere oder Pflanzen aufzuziehen, verwendet werden. 7. Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag verursachen. 8. Blockieren Sie weder die Lufteinlass- noch Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben. 9. Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen. 10. Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen. 11. Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollen beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG / INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an. Der Anschluss an ein Netz mit der falschen Voltzahl und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise sogar einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies könnte einen Brand verursachen. Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.
• Verlegen Sie den Ablaufschlauch so, dass ein sanfter Ablauf sichergestellt ist. Ein unzureichender Ablauf kann den Raum, die Möbel etc. feucht werden lassen.
• Stellen Sie abhängig vom Aufstellungsort sicher, dass ein Fehlerstromschutzschalter oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

		INNENTEMP.	AUSSENTEMP.
KÜHLUNG	obere Grenze	32°C D.B. 43°C W.B.	-
	untere Grenze	21°C D.B. 21°C W.B.	-
HEIZUNG(nur AY-X08CR / AY-X10CR/AY-X13CR)	obere Grenze	27°C D.B. 24°C -18°C W.B.
	untere Grenze	20°C D.B. -8.5°C -9.5°C W.B.

T.B. = Trockenthermometer, F.B. = Feuchtthermometer

Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich überschritten wird.

Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchtigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart KÜHLEN oder TROCKNEN läuft.

BEI STROMAUSFALL

Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern. Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einzige Ausnahme sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschaltereinstellungen gemacht worden sind, müssen diese erneut eingestellt werden.

HINWEISE FÜR DIE MODELLE AY-X08CR/AY-X10CR/AY-X13CR

VORHEIZFUNKTION

Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einsatz des Gerätes möglicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung laufen die Innen- und Außenlüfter nicht.
• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Modus fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und diese Wärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollen Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeitlang, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nach dem Prinzip der erzwungenen Luftumwälzung.

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN

• Wenn Sie das Thermostat im Kühlen-Modus auf 1 °C höher als die gewünschte Temperatur einstellen (und bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR im HEIZEN-Modus auf 2 °C niedriger), sparen Sie ungefähr 10 Prozent Strom.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebes reduziert den Stromverbrauch.
• Schließen Sie während des Kühlbetriebes die Fenster und Türen (bei den Modellen AY-X08CR / AY-X10CR / AY-X13CR auch während des Heizbetriebes).

STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMÖGLICHE LUFTZIRKULATION ZU ERREICHEN

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS

TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG NICHT BENUTZT WIRD

• Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom.

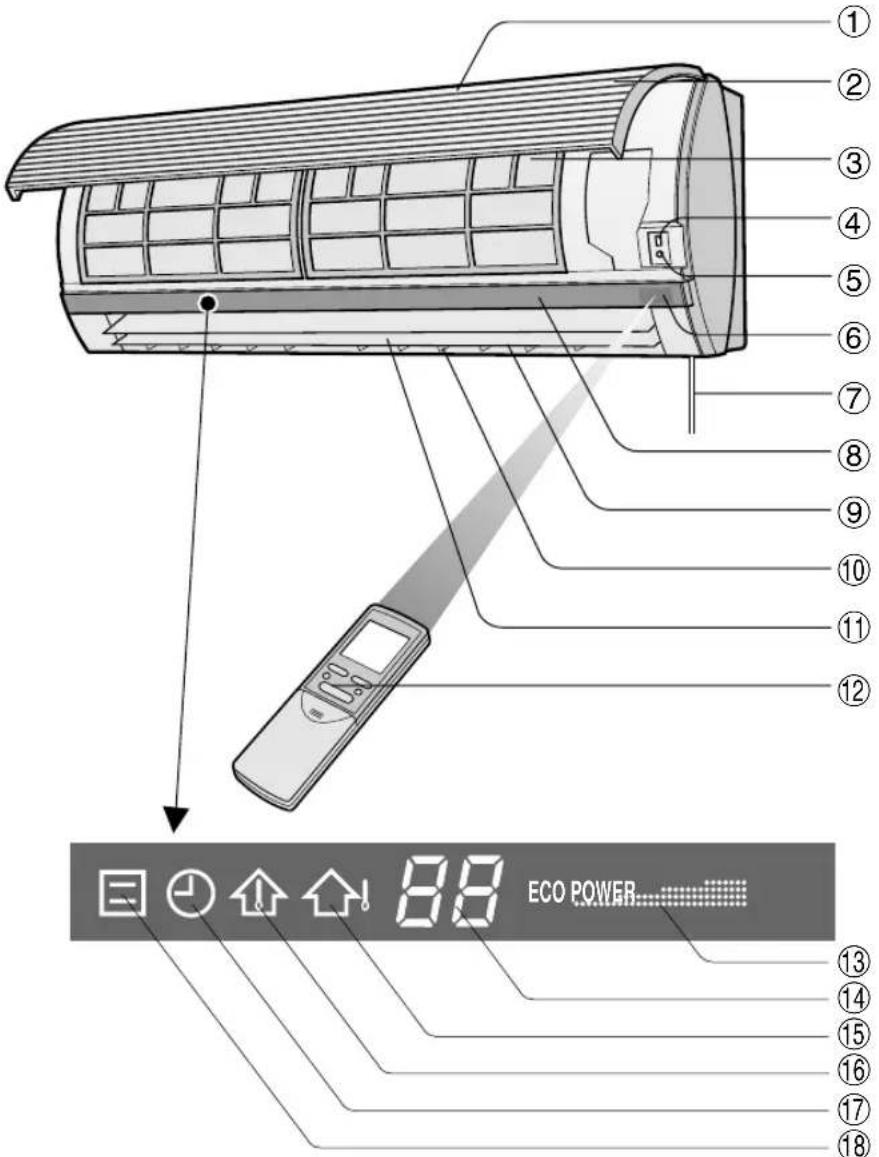

INNENGERÄT

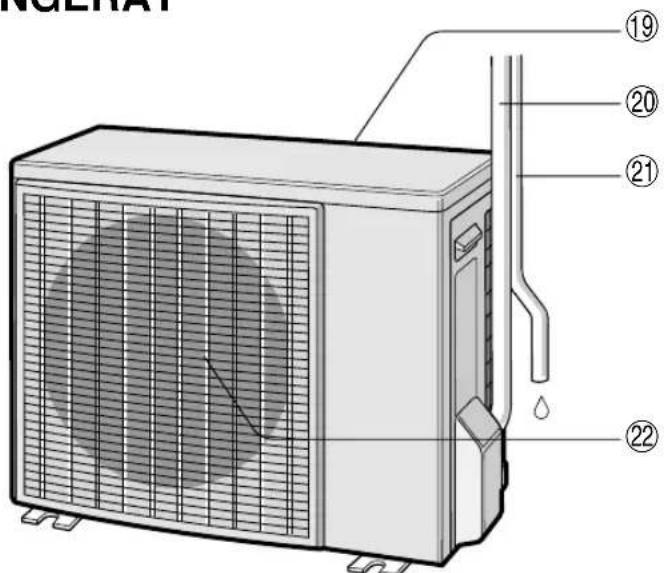

AUSSENGERÄT

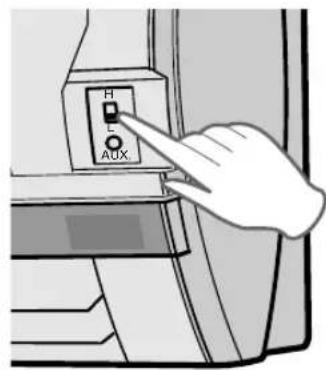

① Einlass (Luft) ② Öffnungsklappe ③ Luftfilter ④ SPANNUNGSWÄHLER (POWER SELECTOR) (nur bei den Modellen AY-X13CR/ AH-X13CR) ⑤ AUX.-Knopf für den Hilfsbetrieb (AUX. Button) ⑥ EMPFÄNGER-Fenster (RECEIVER) ⑦ Netzkabel ⑧ Anzeigefeld ⑨ Lamelle zur vertikalen Einstellung ⑩ Lamelle zur horizontalen Einstellung ⑪ Auslass (Luft) ⑫ Fernbedienung ⑬ SPANNUNGSÜBERWACHUNG (POWER MONITOR) ⑭ TEMPERATURANZEIGE (TEMPERATURE INDICATOR) ⑮ AUSSEN-Temperaturlampe (OUTDOOR) (grün) ⑯ RAUM-Temperaturlampe (ROOM) (grün) ⑰ ZEITSCHALTER-Leuchte (orange) ⑱ BETRIEBS-Anzeigeleuchte (OPERATION Lamp) (rot) ⑲ Einlass (Luft) ⑳ Kühlmittelrohr und Verbindungskabel ㉑ Ablassschlauch ㉒ Auslass (Luft)

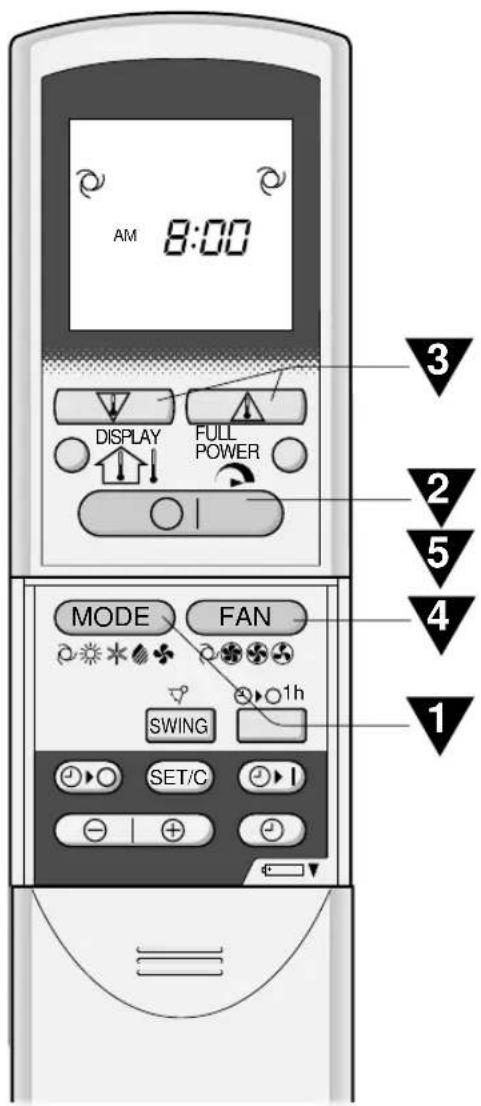

FERNBEDIENUNG (Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR / AY-X10CR / AY-X13CR vorhanden)

① SENDER (TRANSMITTER) ② ANZEIGE (Flüssigkristallanzeige) ③ THERMO. (Thermostat)-Taste ④ Taste für VOLLLEISTUNGSBETRIEB ⑤ ANZEIGE-Taste ⑥ EIN-/AUS-Schalter ⑦ MODE-Taste für die Wahl der Betriebsart ⑧ FAN-Taste für den Lüfter ⑨ ZEITSCHALTER-Taste zur Einstellung der Ausschaltzeit ⑩ SWING-Taste für die Einstellung des Luftstroms ⑪ Ein-Stunden-Ausschaltzeit-Taste ⑫ SET/CANCEL-Taste für den Zeitschalter ⑬ Zeitschalter-Taste zur Einstellung der Einsatzzeit ⑭ Taste für den ZEITVORLAUF ⑮ UHR-Taste ⑯ Das BATTERIEFACH befindet sich unter diesem Symbol. ⑰ Taste für den ZEITRÜCKLAUF

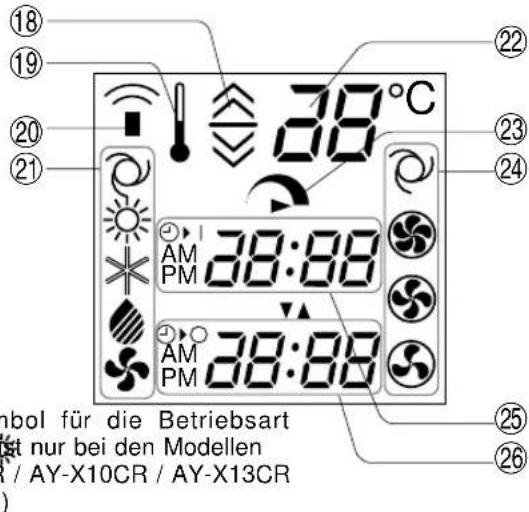

DIE FLÜSSIGKRISTALLANZEIGE DER FERNBEDIENUNG

⑱ THERMOSTATEINSTELLUNG FÜR DIE BETRIEBSART AUTO UND TROCKNEN ① TEMPERATURSYMBOL ② SENDE-SYMBOL ③ BETRIEBSARTENSYMBOLE

: AUTO : TROCKNEN

: HEIZEN : NUR LÜFTEN (nur bei AY-X08CR / AY-X10CR / AY-X13CR)

: KÜHLEN

② TEMPERATURANZEIGE ⑳ SYMBOL FÜR VOLLLEISTUNGSBETRIEB ㉑ LÜFTERGESCHWINDIGKEITSSYMBOLE

: AUTO : NIEDRIG

: HOCH : SCHWACH

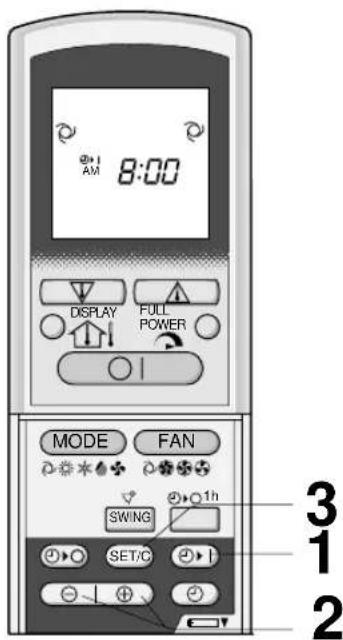

EINSCHALTZEIT/UHR

Zur Anzeige der Einschaltzeit oder der aktuellen Uhrzeit.

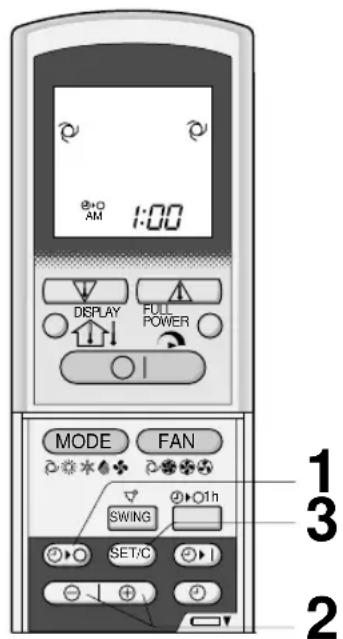

26 AUSSCHALTZEIT

Zur Anzeige der Ausschaltzeit oder Einstellung des Ein-Stunden-Zeitschalters.

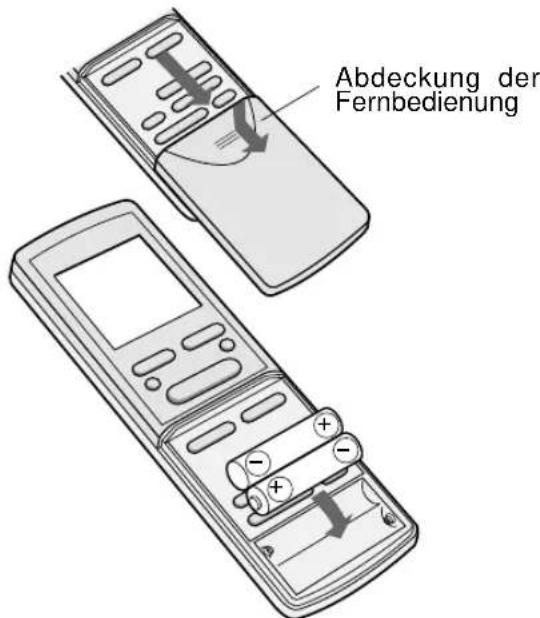

EINLEGEN DER BATTERIEN Benutzen Sie zwei Batterien der Größe AAA (R03).

1 Entfernen Sie die Abdeckung der Fernbedienung.

2 Legen Sie Batterien in das Batteriefach ein; achten Sie auf die richtige Ausrichtung der / Polarität.

• Wenn die Batterien richtig eingelegt worden sind, erscheint auf dem Display "AM 6:00".

3 Setzen Sie die Abdeckung der Fernbedienung wieder auf.

HINWEISE:

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht benutzen.

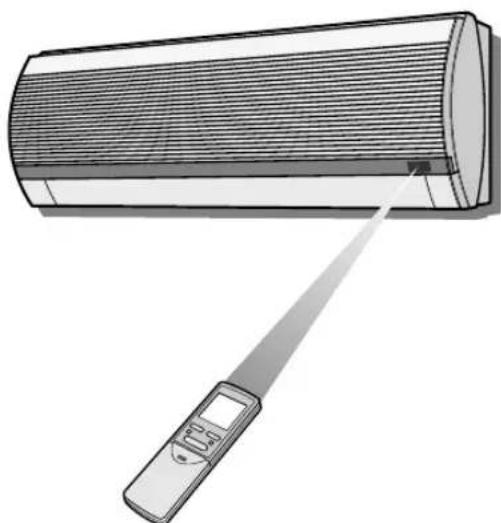

DIE VERWENDUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.

• Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem Gerät keine Vorhänge oder ein anderer Gegenstand befindet. Die Fernbedienung funktioniert aus einer Entfernung von bis zu 7 Metern.

VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sie bitte die Gardinen.
• Die Benutzung einer leicht entzündlichen Leuchtstofflampe im selben Raum kann die Übertragung des Signals möglicherweise stören.
• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selben Raum benutzten Gerätes gesendeten Signale beeinflusst werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.

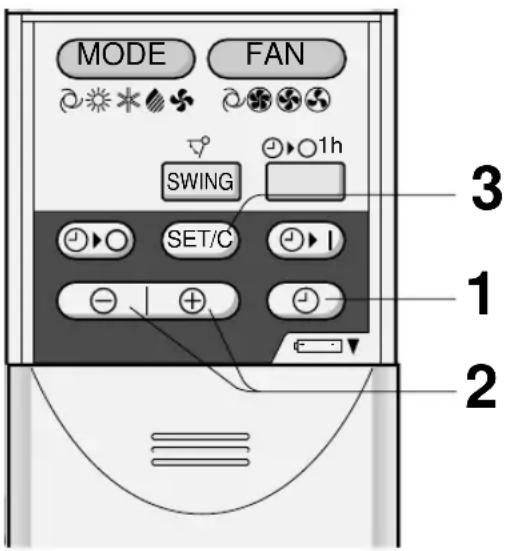

EINSTELLUNG DER AKTUELLEN ZEIT

Sie können zwischen zwei verschiedenen Einstellungen wählen: 12-Stunden-Anzeige und 24-Stunden-Anzeige.

(Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR / AY-X10CR / AY-X13CR vorhanden)

Beispiel: 17.00 Uhr

Uhrzeit	Anzeige
12-Stunden PM	5:00
24-Stunden 17:00

1. Drücken Sie zur Einstellung der 12-Stunden-Anzeige im ersten Schritt einmal die UHR-Taste. Drücken Sie zur Einstellung der 24-Stunden-Anzeige im ersten Schritt zweimal die UHR-Taste. 2. Drücken Sie zur Einstellung der aktuellen Uhrzeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.

• Halten Sie die Taste gedrückt, um die Zeit schnell vor- oder zurücklaufen zu lassen.

3. Drücken Sie die SET/C-Taste.

• Der Doppelpunkt (:) blinkt, um anzuzeigen, dass die Uhr funktioniert.

HINWEIS:

Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Betrieb des Zeitschalters programmiert ist.

(Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR / AY-X10CR / AY-X13CR vorhanden)

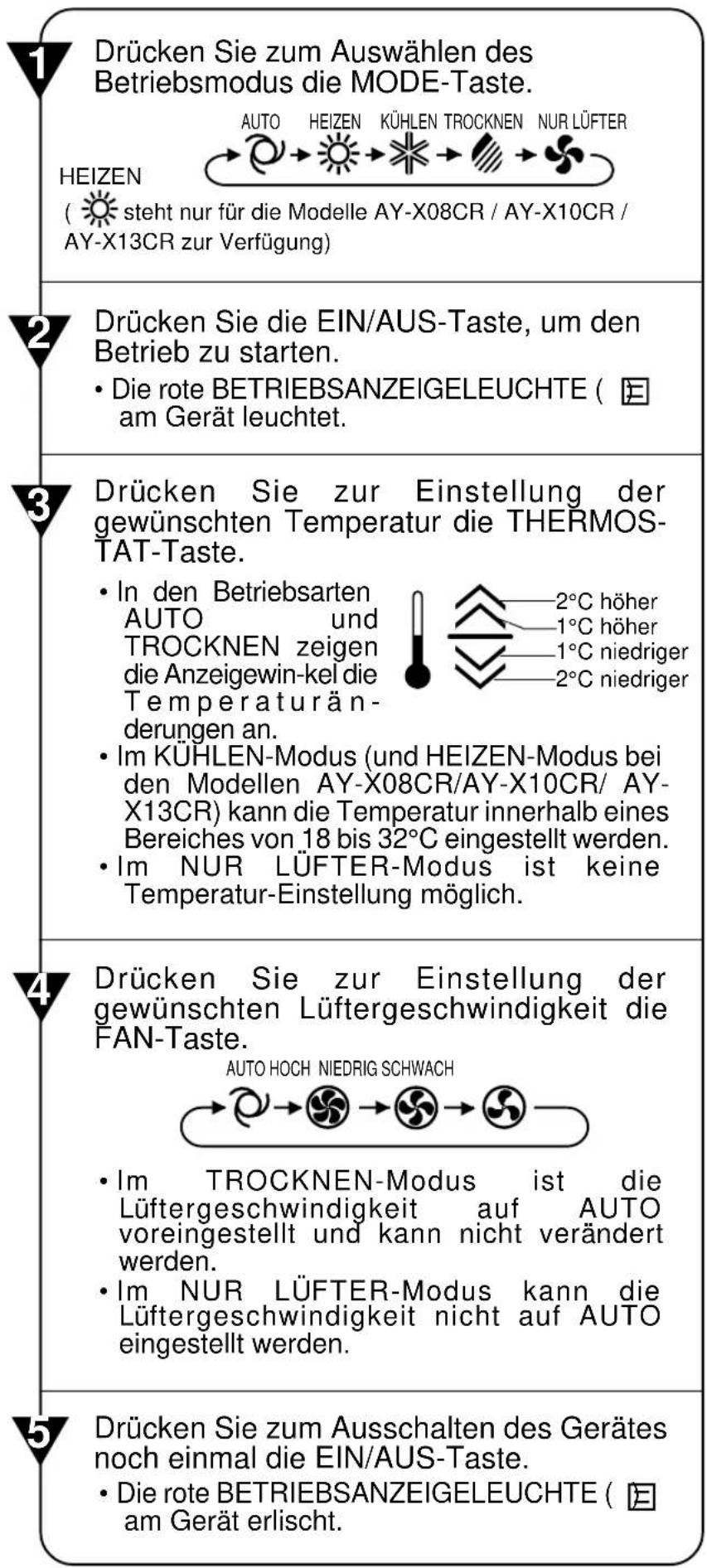

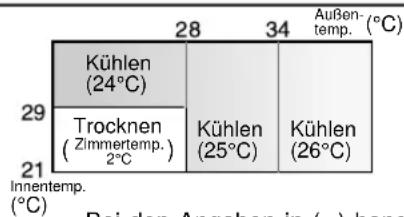

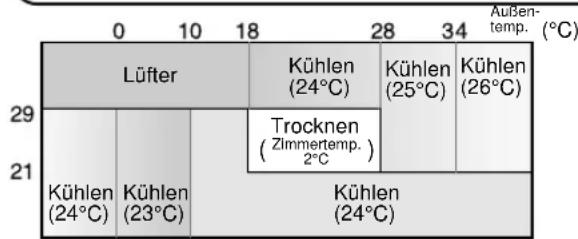

TIPPS ZUR BETRIEBSART AUTO

Im AUTO-Modus werden automatisch sowohl die Temperatur-Einstellung als auch der Modus entsprechend der beim Einsetzen des Gerätes herrschenden Raum- und Außentemperatur gewählt.

Betriebsarten und Temperatur-Einstellungen für die Modelle AH-X08CR/AH-X10CR/AH-X13CR

Bei den Angaben in ( ) handelt es sich um die Temperatur-Einstellungen

Betriebsarten und Temperatur-Einstellungen für die Modelle AY-X08CR/AY-X10CR/AY-X13CR Intemp 10C

Bei den Angaben in ( ) handelt es sich um die Temperatur-Einstellungen

Wenn sich während des Betriebes die Außentemperatur verändert, ändern sich die Temperatur-Einstellungen wie in der Tabelle aufgeführt.

BETRIEBSARTEN-WECHSEL (nur für die Modelle AY-X08CR/AY-X10CR/AY-X13CR) In den Jahreszeiten, in denen Sie tagsüber die KÜHLEN- und in der Nacht die HEIZEN-Funktion benötigen, oder wenn die Raumtemperatur die Temperatur-Einstellung aufgrund eines zusätzlichen Heizgerätes extrem übersteigt, schaltet der Modus automatisch zwischen HEIZEN und KÜHLEN um, um eine angenehme Raumtemperatur beizubehalten.

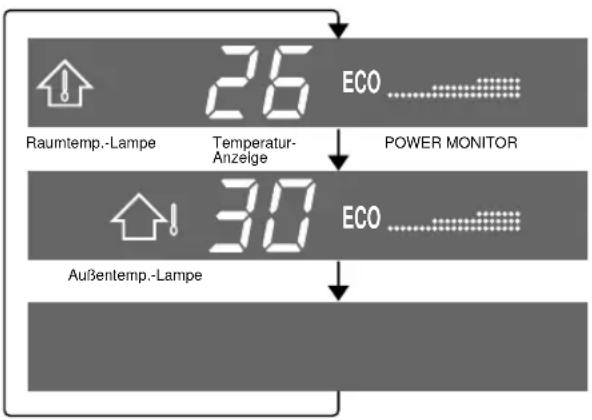

TIPPS ZUM ANZEIGEFELD

Das Anzeigefeld ändert sich bei jeder Betätigung der ANZEIGE-Taste wie nachfolgend aufgeführt.

Die Raumtemperatur und POWER MONITOR werden angezeigt.

Die Außentemperatur und POWER MONITOR werden angezeigt.

Keine Anzeige.

POWER MONITOR

Während die Raum- oder Außentemperatur angezeigt wird, leuchtet der POWER MONITOR in 4 Stufen (3 Stufen für den TROCKNEN-Modus), um die Betriebsleistung anzuzeigen. Wenn die Klimaanlage im KÜHLEN-Modus (und HEIZEN-Modus bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR) läuft, leuchtet "Power" und "Eco" erlischt vom Anzeigefeld.

HINWEISE:

• Bei den angezeigten Temperaturen handelt es sich um grobe Schätzungen, die von den tatsächlichen Temperaturen abweichen können.
• Temperatur-Anzeigebereiche
• Raumtemperatur: 0°C 40°C ( L_θ wird bei weniger als 0°C und H , bei mehr als 40°C angezeigt)
• Außentemperatur: -9°C 45°C ( L_θ wird bei weniger als -9°C und H , bei mehr als 45°C angezeigt)
• -- wird während der ersten Betriebsminute angezeigt, während die Temperaturen ermittelt werden.
• Wenn das Gerät außer Betrieb ist, kann ausschließlich die Raumtemperatur angezeigt werden.

VERTIKALER LUFTSTROM

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

Betriebsarten KÜHLEN und TROCKNEN Horizontaler Luftstrom

Betriebsart NUR LÜFTER

(und HEIZEN-Modus bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR)

Diagonaler Luftstrom

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG

Drücken Sie einmal die SWING-Taste auf der Fernbedienung.

Die Lamellen für den vertikalen Luftstrom ändern kontinuierlich ihren Winkel.

Drücken Sie die SWING-Taste erneut, sobald sich die senkrechten Einstellungslammellen in der gewünschten Position befinden.

Die Lamellen beenden ihre Bewegung innerhalb des in der rechten Abbildung aufgeführten Bereiches. Die eingestellte Position wird gespeichert und bei der nächsten Inbetriebnahme des Gerätes automatisch wieder eingestellt.

Einstellbereich

Betriebsarten KÜHLEN und TROCKNEN

Betriebsart NUR LÜFTER (und HEIZEN-Modus bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR)

Der Einstellbereich ist kleiner als der SWING-Bereich, um ein Tropfen des Kondenswassers zu vermeiden.

Der Bereich ist groß, damit der Luftstrom direkt auf den Boden gerichtet werden kann.

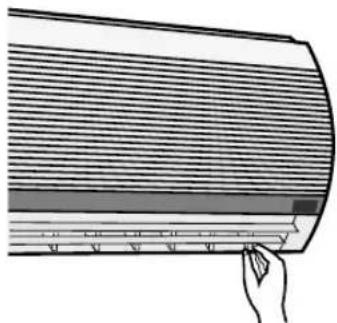

HORIZONTALER LUFTSTROM

Halten Sie die waagerechten Einstellungslammellen wie unten gezeigt fest, und stellen Sie die Luftstromrichtung ein.

VORSICHT

Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der senkrechten Einstellungslammellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgeführt wird.
• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten Kühlen oder Trocknen für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

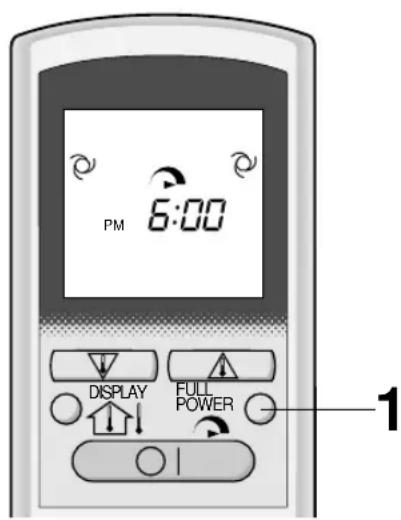

VOLLLEISTUNGSBETRIEB

Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum schnell abzukühlen (oder bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR zu erwärmen), sodass Sie sich kurz nach Ihrem Eintreffen darin bei angenehmer Temperatur aufhalten können.

1 Drücken Sie zum Aktivieren des VOLLEISTUNGS-BETRIEBES die FULL POWER-Taste, während das Klimagerät in Betrieb ist.

Die Fernbedienung zeigt die Temperatur-Anzeige erlischt.

DEAKTIVIEREN

Drücken Sie noch einmal die FULL POWER-Taste.

• Der VOLLLEISTUNGSBETRIEB wird auch beim Ändern des Betriebsmodus oder Ausschalten des Gerätes deaktiviert.

HINWEISE:

VOLLLEISTUNGSBETRIEB ist nicht in der Betriebsart NUR LÜFTER möglich. - Während des VOLLLEISTUNGSBETRIEBES ist keine Temperatur-Einstellung möglich.

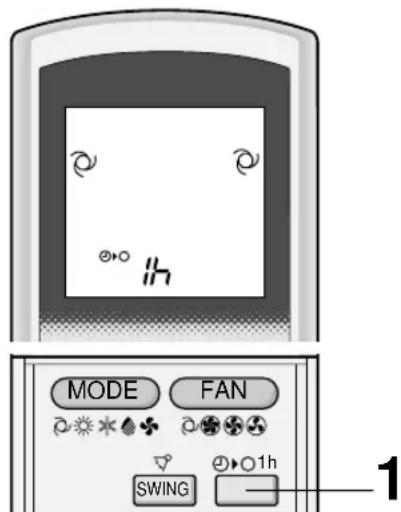

EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde.

1 Drücken Sie den EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER.

• Das Fernbedienungsgerät zeigt "1 h" an. Die orange ZEITSCHALTER-Lampe (① am Gerät) leuchtet auf.
• Das Gerät beendet seinen Betrieb nach einer Stunde.

DEAKTIVIEREN

Drücken Sie die TIMER CANCEL (SET/C) Taste. Die orange ZEITSCHALTER-Lampe (①) am Gerät erlischt.

Oder schalten Sie das Gerät durch Betätigung der EIN/AUS-Taste aus.

Die rote BETRIEBSANZEIGELEUCHTE (und die orange ZEITSCHALTER-Lampe) am Gerät erloschen.

Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR / AY-X10CR / AY-X13CR vorhanden.

HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER EIN- und ZEITSCHALTER AUS -Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebes eine weitere Stunde in Betrieb besteht, müssen Sie während des Betriebes noch einmal den EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER drücken.
• Wenn ZEITSCHALTER AN und/oder ZEITSCHALTER AUS eingestellt ist/sind, werden durch Betätigung der SET/C-Taste alle Einstellungen gelöscht.

BETRIEB MIT DEM ZEITSCHALTER

HINWEIS:

Stellen Sie vor der Einstellung des Zeitschalters sicher, dass die Uhr auf die richtige Uhrzeit eingestellt ist.

AUSSCHALTZEIT

1 Drücken Sie die Taste für die Einstellung der AUSSCHALTZEIT (O). 2 Die Anzeige der AUSSCHALTZEIT blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.) 3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die SET/C-Taste.

Die orange ZEITSCHALTERLEUCHTE ( ) am Gerät leuchtet. - Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

(Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR / AY-X10CR / AY-X13CR vorhanden)

TIPPS ZUM BETRIEB MIT VORGEGEBENER AUSSCHALTZEIT

Wenn der AUSSCHALTZEIT-Modus eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (Automatische Schlaffunktion)

BETRIEBSART KÜHLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 1 °C.

BETRIEBSART HEIZEN: (nur für die Modelle AY-X08CR/AY-X10CR/AY-X13CR)

• Wenn das Klimagerät eine Stunde gelaufen ist, verringert sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 3 °C.

HINWEIS:

Die automatische Schlaffunktion wird im NUR-LÜFTER-Modus nicht aktiviert.

DEAKTIVIEREN DES ZEITSCHALTER-MODUS

Drücken Sie die TIMER-CANCEL-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe (⊕) am Gerät erlischt. Die aktuelle Uhrzeit wird auf der Fernbedienung angezeigt.

(Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR vorhanden)

HINWEIS:

• Wenn die EINSCHALTZEIT, die AUSSCHALTZEIT oder der EIN-STUNDEN-ZEITSCHALTER eingestellt sind, werden durch Betätigung der SET/C-Taste alle Einstellungen gelöscht.

ÄNDERN DER EINSTELLUNG

Löschen Sie zunächst die ZEITSCHALTER-Einstellung und stellen Sie sie dann neu ein.

EINSCHALTZEIT

Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR vorhanden.

1. Drücken Sie die Taste für die Einstellung der EINSCHALTZEIT (O). 2. Die Anzeige der EINSCHALTZEIT blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Schritten eingestellt werden.) 3. Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die SET/C-Taste.

Die orange ZEITSCHALTERLEUCHTE ( ) am Gerät leuchtet. - Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

4. Wählen Sie die Betriebsbedingung.

• Das Gerät schaltet sich zur zuvor eingestellten Zeit ein und sorgt durch die programmierte Zeit darauf, dass die gewünschte Raumtemperatur erreicht wird. (Weckfunktion)

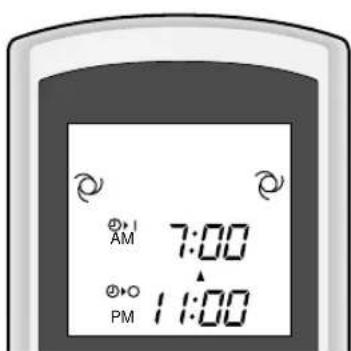

KOMBINIERTE VERWENDUNG DER EIN- UND AUSSCHALTZEIT

Sie können die EIN- und AUSSCHALTZEIT in Kombination benutzen.

BEISPIEL:

Beenden des Betriebs um 23:00 Uhr und Wiederaufnahme des Betriebs (mit derselben Modus- und Temperatur-Einstellung) um 7:00 Uhr, um die Raumtemperatur auf die gewünschte Gradzahl einzustellen.

1. Stellen Sie die AUSSCHALTZEIT während des Betriebs auf 23:00 Uhr. 2. Stellen Sie die EINSCHALTZEIT auf 7:00 Uhr.

Der Pfeil (▲ oder ▼) zwischen der Anzeige der EINSCHALTZEIT und der AUSSCHALTZEIT zeigt an, welche der programmierten Zeiten zuerst aktiviert wird.

HINWEISE:

• Eine Programmierung der EIN- und der AUSSCHALTZEIT mit verschiedenen Temperatur- oder sonstigen Einstellungen ist nicht möglich. Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat.

Verwenden Sie diesen Modus, wenn die Fernbedienung nicht zur Verfügung steht.

EINSCHALTEN

Heben Sie die Frontplatte des Geräts ab und drücken Sie den AUX-Knopf auf dem Bedienfeld.

Die rote BETRIEBSANZEIGELEUCHTE am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTO-Modus. Die Lüftergeschwindigkeit und Temperatur-Einstellung sind auf AUTO gestellt.

AUSSCHALTEN

Drücken Sie noch einmal den AUX-Knopf auf dem Bedienfeld.

Die rote BETRIEBSANZEIGELAMPE am Gerät erlischt.

HINWEIS:

Wenn Sie den AUX-Knopf während des Normalbetriebes drücken, schaltet sich das Gerät aus.

SPANNUNGSWÄHLER

(nur für die Modelle AY-X13CR / AH-X13CR)

Schalten Sie den SPANNUNGSWÄHLER auf "L", wenn Sie das Klimagerät an einem Ort mit geringer Stromkapazität anschließen. Das Klimagerät arbeitet mit reduzierter Leistung, so dass sowohl der durch extreme Stromaufnahme verursachte Schalterfall als auch das Herausspringen der Sicherung vermieden werden kann.

Die KÜHLEN- oder HEIZEN-Kapazität (beim Modell AY-X13CR) wird reduziert, wenn Sie das Gerät mit der Einstellung "L" betreiben. - Konsultieren Sie ihren Fachhändler oder einen qualifizierten Techniker, wenn der Schalterfall und das Herausspringen der Sicherung trotz Einstellung auf "L" nicht behoben wird.

	AH-X13CR AY-X13CR
Maximale Amperezahl bei der “H”-Einstellung	9 A 12 A
Maximale Amperezahl bei der “L”-Einstellung	7 A 8 A

WAHLAUSSTATTUNG

Luftreinigungsfilter

Während des Betriebes des Klimagerätes reinigt der Luftreinigungsfilter die Luft von Staub und Tabakrauch und gibt saubere Luft ab.

Das im Luftreinigungsfilter verwendete antibakterielle Apatit-Material unterbindet die Aktivitäten von absorbierten Krankheitserregern und anderen Keimen.

Der Wegwerffilter sollte ungefähr alle 3 bis 6 Monate ausgetauscht werden.

Die Filter sind bei Ihrem Fachhändler erhältlich.

Typ AZ-F900B

VORSICHT

Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftfilter sollten alle zwei Wochen gereinigt werden.

1. SCHALTEN SIE DAS GERÄT AUS. 2. ENTNEHMEN SIE DIE FILTER.

1. Heben Sie die Öffnungsklappe an. 2. Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu lösen. 3. Ziehen Sie die Filter nach unten heraus.

3. REINIGEN SIE DIE FILTER

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

4. WIEDEREINSETZEN DER FILTER

1. Setzen Sie die Filter wieder in die Ursprungspositionen ein. 2. Schließen Sie die Frontplatte. 3. Drücken Sie fest auf die Mitte der Klappe, damit sie in ihre Position einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

VORSICHT

• Wischen Sie das Gerät mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigen kann.
• Verwenden Sie für die Reinigung kein Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1. Lassen Sie das Gerät etwa einen halben Tag lang im NUR-LÜFTER-Betrieb laufen, damit die Mechanik vollständig trocknen kann. 2. Beenden Sie den Betrieb und trennen Sie das Gerät vom Netz. Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben. 3. Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERÄTE-SAISON

1. Stellen Sie sicher, dass die Luftfilter sauber sind. 2. Stellen Sie sicher, dass weder Lufteinlass noch Luftauslass blockiert werden.

VORSICHT

3. Kontrollieren Sie das Gestell des Außengeräts regelmäßig auf Verschleiß und vergewissern Sie sich, dass es fest angebracht ist.

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin.

GERÄT LÄUFT NICT Das Gerät lauft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät lauft nicht direkt nach dem Ändern des Betriebsmodus. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betriebnehmen.	SCHWINGERÄUSCHE Bei den sanften Schwingeräuschen handelt es sich um das im Inneren des Gerätes fließende Kühlmittel.
	WASSERDAMPF • Beim Betrieb im KühLEN- oder TROCKEN-Modus kann am Luftauslass manchmal Wasserdampf sightbar werden. Grund dazu ist der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft. • Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außererät ausfließen. (Nur bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR)
DAS GERÄT LIEFERT KEINE WARMLUFT (Modelle AY-X08CR/AY-X10CR/AY-X13CR) Das Gerät heizt vor oder enteist.
GERÜCHE In das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden direkt nach der Installation vom Gerät ausgegeben.
KNACKEN Möglicherweise wird vom Gerät ein Knackenproduziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnten.	DAS AUSSINGERÄT STOPPT NICT Nach dem Beenden des Betriebes lauft der Lüfter des Außererätes noch etwa eine Minute nach, um das Gerät abzukühlen.

Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sie bitte zunächst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen.

DAS GERÄT ARBEITET NICT

Überprüfen Sie, ob der Leistungsschalter gefallen oder die Sicherung Herausgesprungen ist.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICT WIRKUNGSVOLL
Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.	Überprüfen Sie das Außengerät, um sicherzustellen, dass weder Luftteinlass noch Luftauslass auf irgendine Weise blockiert sind.	Stellen Sie safer, dass das Thermostat richtig eingestellt ist.
Stellen Sie safer, dass alle Fenster und Türen fest verschlossen sind.	Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperatur möglicherweise nicht erreicht werden.	Überprüfen Sie, ob im Raum irgendwelche Wärme erzeu-genden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICT
Überprüfen Sie, ob die Batterien der Fernbe-dienung alt oder schwach sind.	Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung damit auf das Empfängerfenster des Gerätes*Richten.	Überprüfen Sie, ob die Batterien mit der richtigen Polarität in die Fernbe-dienung eingelegt worden sind.

Bitte rufen Sie einen Kundendienst, wenn die BETRIEBSANZEIGELEUCHTE, die ZEITSCHALTERLEUCHTE oder die TEMPERATURANZEIGE auf dem Anzeigefeld blinkt.

2 FILTER ENTFERNEN

WARNHINWEISE ZUR VERWENDUNG

AUTOMATISCHE ABSCHALTUNG
