Tipo de producto	Aire acondicionado split (unidad interior y exterior)
Modos de funcionamiento	Automático, Frío, Seco, Solo ventilador
Mando a distancia	Infrarrojo, alcance máximo 7 metros
Pantalla	Panel indicador con temperatura interior/exterior y Power Monitor (4 niveles)
Rango de temperatura interior (modo Frío)	21°C a 32°C (temperatura seca)
Rango de temperatura exterior (modo Frío)	21°C a 43°C (temperatura seca)
Función memoria	Memoriza los ajustes después de un corte de corriente (excepto temporizador)
Temporizador	Temporizador de encendido (ON) y apagado (OFF) ajustable en incrementos de 10 minutos, temporizador de apagado de 1 hora
Función a plena potencia (Full Power)	Enfriamiento máximo durante un tiempo limitado (cancelable)
Dirección del flujo de aire	Lamas verticales ajustables automáticamente (Swing), lamas horizontales manuales
Filtros de aire	Lavables, limpieza recomendada cada 2 semanas
Opción filtro purificador	Filtro purificador de aire tipo AZ-F900B (desechable, duración 3 a 6 meses)
Instalación	Confiar la instalación a un profesional cualificado
Seguridad	Disyuntor de fuga a tierra recomendado, puesta a tierra obligatoria
Alimentación eléctrica	230 V ~ 50 Hz (verificar la placa de características)
Protección contra sobreintensidades	Selector de alimentación en algunos modelos (H/L) para limitar la corriente
Mantenimiento antes de temporada	Verificar filtros, entradas/salidas de aire y fijaciones exteriores
Descongelación automática (modelos con calefacción)	No aplicable en AHX10CR (modelo solo frío)

Preguntas frecuentes - AHX10CR SHARP

¿Por qué no enciende el aparato?

Verifique que el disyuntor no esté disparado y que el fusible no esté fundido. Si el aparato se apagó recientemente, espere 3 minutos antes de encenderlo nuevamente para proteger el mecanismo.

¿Por qué el aire acondicionado no enfría lo suficiente?

Verifique que los filtros de aire no estén sucios, que la unidad exterior no esté obstruida, que el termostato esté ajustado correctamente y que las ventanas y puertas estén cerradas. La presencia de muchos ocupantes o aparatos de calefacción también puede reducir la eficiencia.

¿Qué hacer si el mando a distancia no responde?

Verifique el estado de las pilas (cámbielas si es necesario) y su polaridad. Asegúrese de apuntar el mando a distancia hacia la ventana de recepción de la unidad interior, en un radio de 7 metros. Evite obstáculos y lámparas fluorescentes de arranque rápido que puedan interferir.

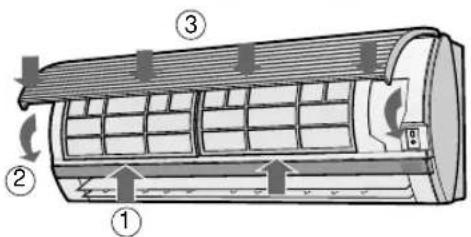

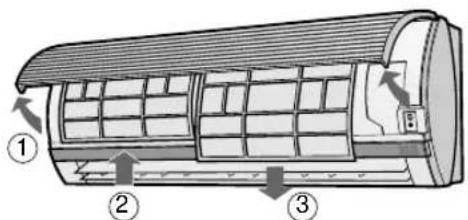

¿Cómo limpiar los filtros de aire?

Abra el panel frontal, retire los filtros empujándolos hacia arriba y luego tirando hacia abajo. Límpielos con una aspiradora o con agua tibia y un detergente suave. Séquelos a la sombra antes de volver a colocarlos. Realice esta operación cada 2 semanas.

¿Por qué sale vapor de agua por la salida de aire?

En modo Frío o Seco, puede aparecer vapor debido a la diferencia de temperatura entre el aire ambiente y el aire soplado. Este fenómeno es normal.

¿Qué significa el parpadeo de los indicadores luminosos (OPERATION, TIMER, TEMPERATURE)?

Si los indicadores parpadean simultáneamente, indica una anomalía. Póngase en contacto con el servicio posventa autorizado.

¿Cómo usar el temporizador de apagado de una hora (ONE-HOUR OFF)?

Presione el botón ONE-HOUR OFF TIMER del mando a distancia. El indicador naranja TIMER se enciende y el aparato se apaga después de 1 hora. Para cancelar, presione TIMER CANCEL.

¿Puedo usar el aparato sin el mando a distancia?

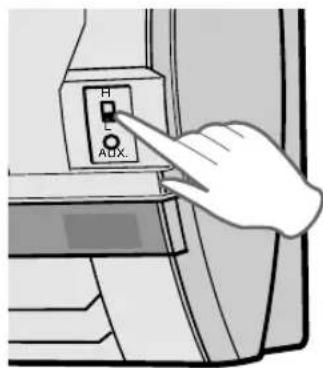

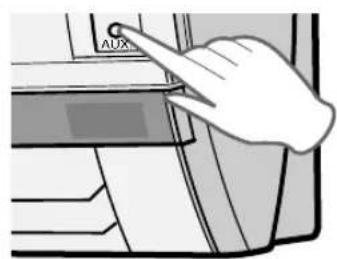

Sí, usando el modo auxiliar. Levante el panel frontal y presione el botón AUX. para encender el aparato en modo automático. Presione nuevamente para apagar.

¿Por qué la unidad exterior sigue funcionando después de apagar el aparato?

Después del apagado, el ventilador de la unidad exterior puede seguir girando durante aproximadamente un minuto para enfriar el aparato. Es normal.

¿Cómo activar la función de plena potencia (Full Power)?

Durante el funcionamiento, presione el botón FULL POWER. El aparato funciona a máxima potencia para un enfriamiento rápido. Para cancelar, presione nuevamente el mismo botón, o cambie de modo o apague el aparato.

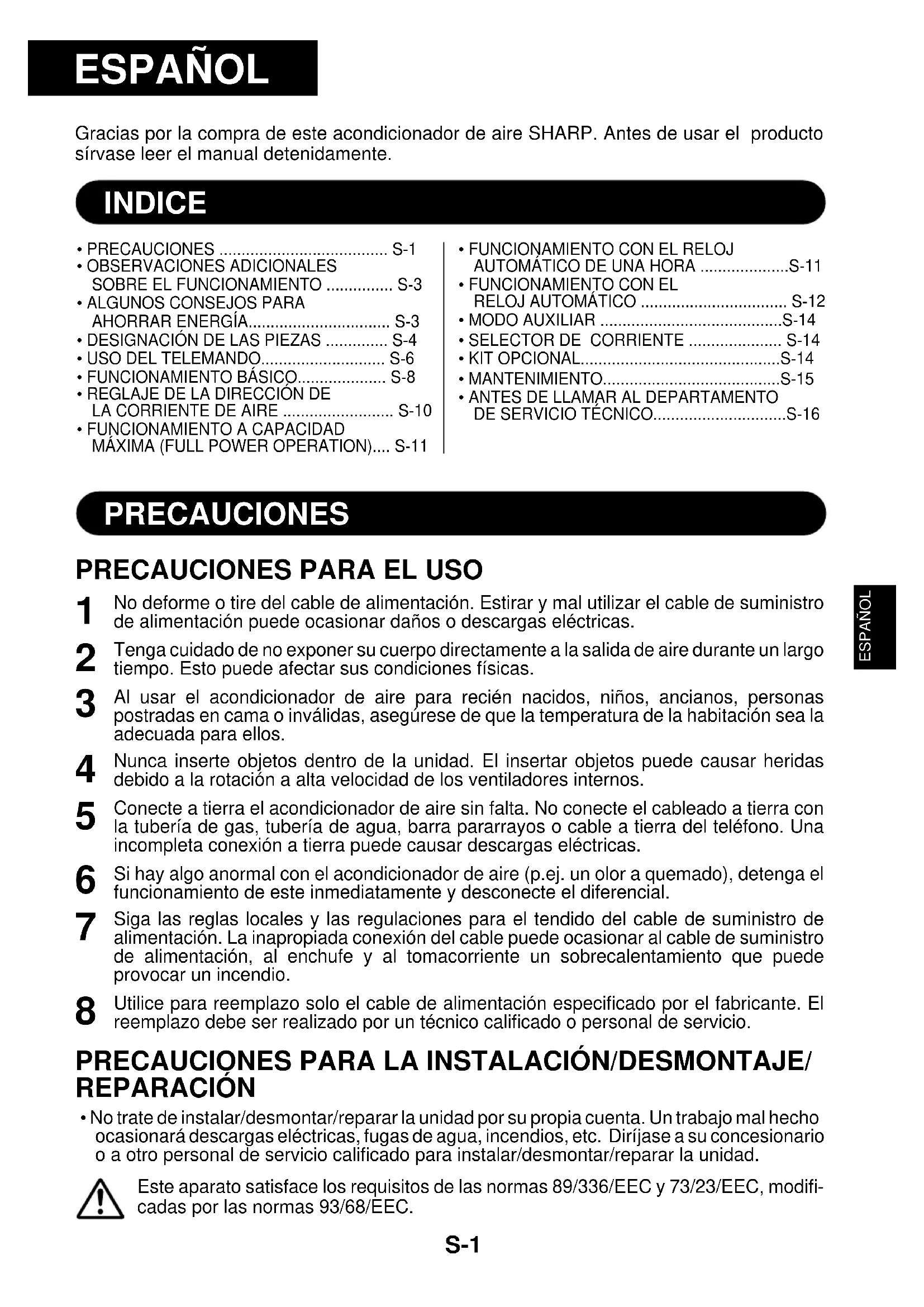

MANUAL DE USUARIO AHX10CR SHARP

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto, sírvase leer el manual detenidamente.

ÍNDICE

PRECAUCIONES S-1 - OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO S-3 - ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA S-3 - DESIGNACIÓN DE LAS PIEZAS S-4 - USO DEL TELEMANDO S-6 - FUNCIONAMIENTO BÁSICO S-8 - REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE S-10 - FUNCIONAMIENTO A CAPACIDAD MÁXIMA (FULL POWER OPERATION) S-11

FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO DE UNA HORA S-11 - FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO S-12 - MODO AUXILIAR S-14 - SELECTOR DE CORRIENTE S-14 - KIT OPCIONAL S-14 - MANTENIMIENTO S-15 - ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO S-16

PRECAUCIONES

PRECAUCIONES PARA EL USO

No deforme ni tire del cable de alimentación. Estirar y mal utilizar el cable de suministro de alimentación puede ocasionar daños o descargas eléctricas. 2. Tenga cuidado de no exponer su cuerpo directamente a la corriente de aire durante un largo tiempo. Esto puede afectar sus condiciones físicas. 3. Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea la adecuada para ellos. 4. Nunca inserte objetos dentro de la unidad. El insertar objetos puede causar heridas debido a la rotación a alta velocidad de los ventiladores internos. 5. Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una incompleta conexión a tierra puede causar descargas eléctricas. 6. Si hay algo anómalo con el acondicionador de aire (p. ej., un olor a quemado), detenga el funcionamiento de este inmediatamente y desconecte el diferencial. 7. Siga las reglas locales y las regulaciones para el tendido del cable de suministro de alimentación. La inapropiada conexión del cable puede ocasionar al cable de suministro de alimentación, al enchufe y al tomacorriente un sobrecalentamiento que pueda provocar un incendio. 8. Utilice para reemplazo solo el cable de alimentación especificado por el fabricante. El reemplazo debe ser realizado por un técnico calificado o personal de servicio.

PRECAUCIONES PARA LA INSTALACIÓN/DESMONTAJE/REPARACIÓN

• No trate de instalar/desmontar/reparar la unidad por su propia cuenta. Un trabajo mal hecho ocasionará descargas eléctricas, fugas de agua, incendios, etc. Diríjase a su concesionario o a otro personal de servicio calificado para instalar/desmontar/reparar la unidad.

Este aparato satisface los requisitos de las normas 89/336/EEC y 73/23/EEC, modificadas por las normas 93/68/EEC.

PRECAUCIONES

ADVERTENCIAS PARA EL USO

1 Abra periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si se usan aparatos que funcionan con gas. Una ventilación insuficiente puede causar escasez de oxígeno. 2 No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas. 3 Por seguridad, desconecte el diferencial cuando no esté utilizando la unidad por un periodo de tiempo prolongado. 4 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que está asegurada en su lugar. 5 No coloque nada en la unidad exterior ni se ponga encima. El objeto o la persona podría caerse, causando lesiones. 6 Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales como perreras donde se crían animales o invernaderos. 7 No coloque vasijas con agua sobre la unidad. Si el agua penetra debajo de la unidad, los aislamientos eléctricos pueden deteriorarse y causar descargas eléctricas. 8 No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar funcionamiento insuficiente o problemas. 9 Asegúrese de apagar el circuito y desconectar el diferencial antes de llevar a cabo cualquier mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted podría resultar herido. 10 No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas eléctricas o daños al equipo. 11 Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas enfermas.

Los niños deben ser supervisados para asegurar que no jueguen con el aparato.

ADVERTENCIAS PARA UBICACIÓN / INSTALACIÓN

• Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión y la frecuencia correcta. La utilización de una fuente de alimentación con un voltaje y frecuencias inadecuados puede ocasionar daños en el equipo e incluso causar un incendio.
• No instale el aparato en lugares donde pueda haber fuga de gases. Esto puede causar incendios. Instale el aparato en un lugar con polvo, vapores y humedad mínimos.
• Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje insuficiente puede causar humedecimiento de la habitación, muebles, etc.
• Asegúrese de que se ha instalado un interruptor automático de pérdidas o un diferencial, dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

D.B. = Termómetro seco W.B = Termómetro húmedo

• El dispositivo protector incorporado en el aparato puede impedir que este continúe funcionando, cuando se use fuera de este margen.
• En la calidad de aire puede formarse condensación de agua, si el aparato funciona continuamente en el modo ENFRIAR/DESHUMECTAR, cuando la humedad ambiental es superior a un 80%.

FALLO DE CORRIENTE

Este acondicionador de aire tiene una referencia de memoria automática para almacenar la configuración cuando ocurre un fallo de corriente.

Después de retornar la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba activo antes del fallo de la corriente, excepto los ajustes de reloj.

Si los relojes fueron ajustados antes del fallo de corriente, es necesario reajustarlos al volver la corriente.

NOTAS PARA LOS MODELOS AY-X08CR/AY-X10CR/AY-X13CR

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco minutos en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir que el aire frío salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCIÓN DE DESHIELO

• Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo CALENTAR, un descongelador automático proporciona calor durante unos cinco a diez minutos, para quitar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.
• Una vez terminado el deshielo, el aparato continúa funcionando en el modo CALENTAR.

• El aparato emplea una bomba calorífica que extrae el calor del aire exterior, y lo despide dentro de la habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato.
• Si el proceso de calentamiento es reducido debido a temperaturas exteriores bajas, utilice un calentador adicional.
• Hasta poder calentar la habitación completa puede tardar tiempo, debido a que el aparato emplea un circuito de circulación forzada del aire.

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar el acondicionador de aire.

REGULA LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1°C más que la temperatura deseada en el modo ENFRIAR (y 2°C menos en el modo CALENTAR con los modelos AY-X08CR/AY-X10CR/AY-X13CR) ahorrará aproximadamente un 10 por ciento en consumo de corriente. Si se regula una temperatura más fría que lo necesario para enfriar la habitación, aumentará el consumo de corriente.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfriar, reducirá el consumo de corriente. Cierre las ventanas y puertas al utilizar el aparato para enfriar (y para calentar con los modelos AY-X08CR/AY-X10CR/AY-X13CR).

PARA OBTENER UNA ÓPTIMA CIRCULACIÓN DEL AIRE, REGULE DEBIDAMENTE EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN CON EL RELOJ AUTOMÁTICO. CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO, DESCONECTE EL CABLE DE ALIMENTACIÓN

• La unidad interior consume una pequeña cantidad de energía incluso al no estar funcionando.

DESIGNACIÓN DE LAS PIEZAS

UNIDAD INTERIOR

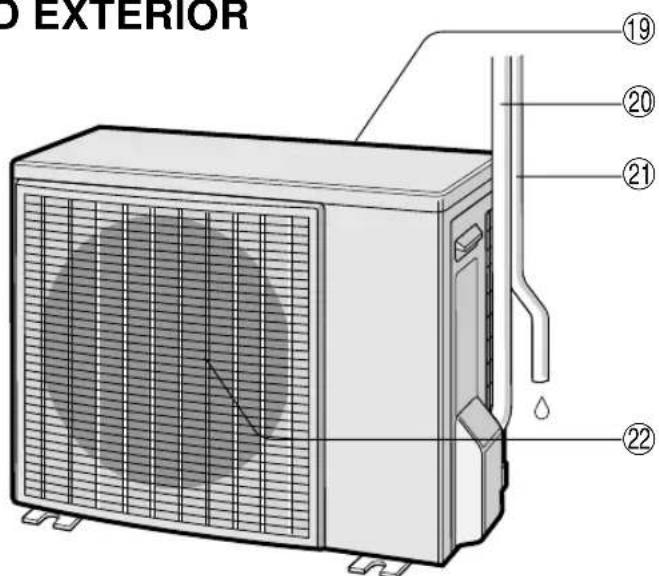

UNIDAD EXTERIOR

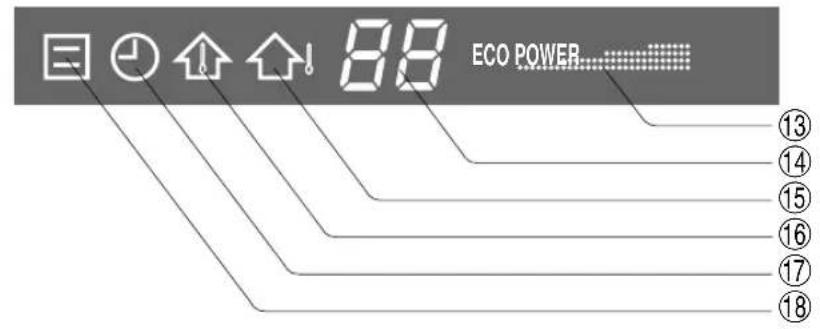

①Entrada de aire ②Panel de abertura ③Filtros de aire ④INTERRUPTOR SELECTOR DE CORRIENTE (solo para los AY-X13CR/AH-X13BE) ⑤Tecla AUX. ⑥Célula receptora ⑦Cable de la fuente de alimentación ⑧Panel de indicaciones ⑨Deflectores de ajuste vertical ⑩Deflectores de ajuste horizontal ⑪Salida de aire ⑫Telemando ⑬MONITOR DE POTENCIA ⑭INDICADOR DE TEMPERATURA ⑮Lámpara de temp. exterior (verde) ⑯Lámpara de temp. ambiente (verde) ⑰Lámpara de reloj automático (anaranjada) ⑱Lámpara de funcionamiento (roja)

Toma de aire ②Tubo refrigerante y cable conector ③Manguera de drenaje ④Salida de aire

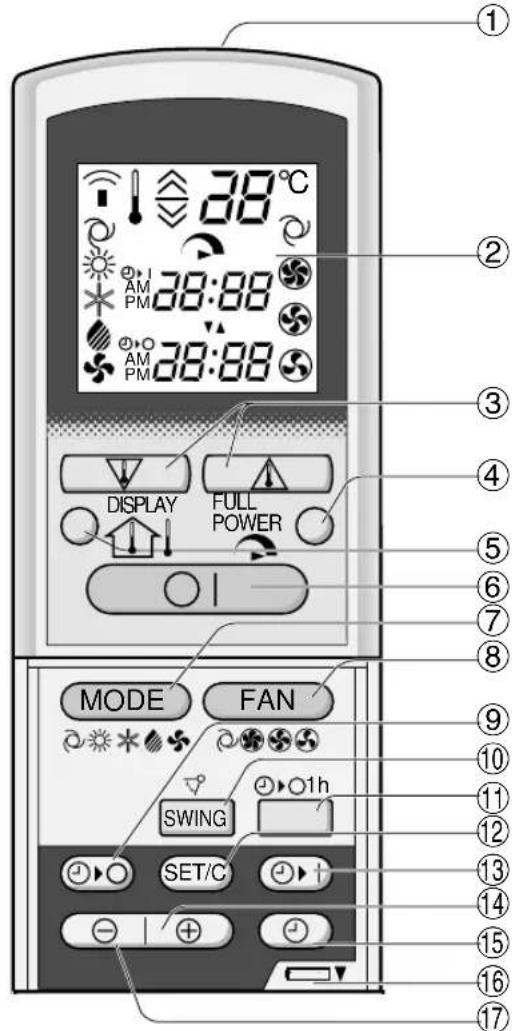

TELEMANDO

(El símbolo de modo calentar está especificado solo en los modelos AY-X08CR/AY-X10CR/AY-X13CR)

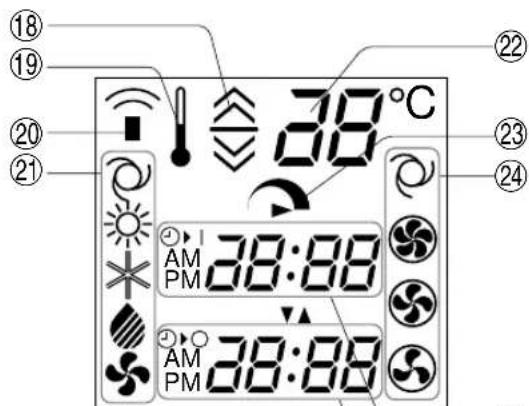

VISUALIZADOR DEL TELEMANDO (cristal líquido)

18 TERMOSTATO PARA REGLAJE DE MODOS AUTOMÁTICO Y DESHUMECTAR 19 SÍMBOLO DE TEMPERATURA 20 SÍMBOLO DE TRANSMISIÓN ② SÍMBOLOS DE MODO

① TRANSMISOR ② VISUALIZADOR (de cristal líquido) ③ Tecla de regulación de TEMPERATURA ④ Tecla de funcionamiento a capacidad máxima (FULL POWER OPERATION) ⑤ Tecla de visualización (DISPLAY) ⑥ Tecla CON/DESCON (ON/OFF) ⑦ Tecla MODO (MODE) ⑧ Tecla VENTILACIÓN (FAN) ⑨ Tecla de desactivación del reloj automático ⑩ Tecla de paso de aire (SWING) ⑪ Tecla de desactivación del reloj automático en una hora ⑫ Tecla de ACTIVACIÓN/DESACTIVACIÓN del reloj automático (SET/CANCEL) ⑬ Tecla de ACTIVACIÓN del reloj automático (para regularlo) ⑭ Tecla HORAS (AVANCE) ⑮ Tecla RELOJ Indica que el COMPARTIMIENTO DE PILAS está por debajo de esta marca ⑰ Teclas HORAS (RETROCESO)

(El símbolo de modo calendario está especificado solo en los modelos AY-X08CR/AY-X10CR/AY-X13CR)

25

(26)

INDICADOR DE ACTIVACIÓN AUTOMÁTICA DEL RELOJ/RELOJ Indica la hora programada para el reloj automático, o la hora actual. INDICADOR DE DESACTIVACIÓN DEL RELOJ AUTOMÁTICO Indica la hora programada para la desconexión del reloj automático, o el reglaje de una hora de este.

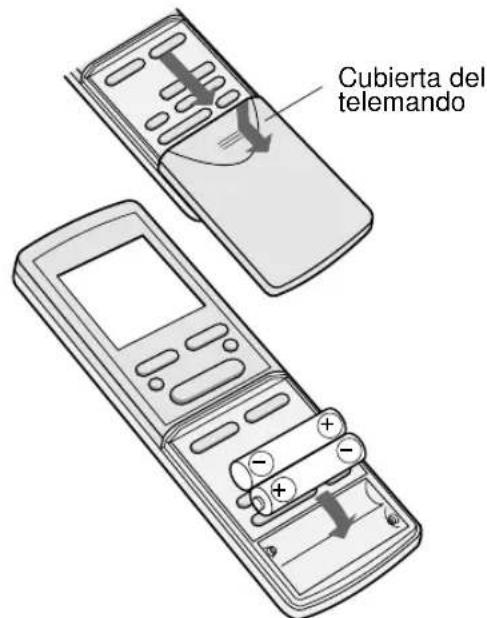

FORMA DE COLOCAR LAS PILAS Use dos pilas.

1 Retire la cubierta del telemando. 2 Inserte las pilas en el compartimento, asegúrese de que las polaridades ⊕ y ⊖ estén correctamente alineadas.

• Si las pilas están bien colocadas, en el visualizador aparecerá "AM 6:00".

3 Coloque de nuevo la cubierta en su sitio.

NOTAS:

Las pilas alcanzan para un año de uso normal, aproximadamente. - Al sustituir las pilas, siempre cambie ambas pilas, y asegúrese de que son del mismo tipo. - Si el telemando no funciona apropiadamente antes de sustituir las pilas, retírelas y espere unos 30 segundos e introdúzcalas nuevamente. - Cuando no vaya a usar el aparato durante mucho tiempo, saque las pilas del telemando.

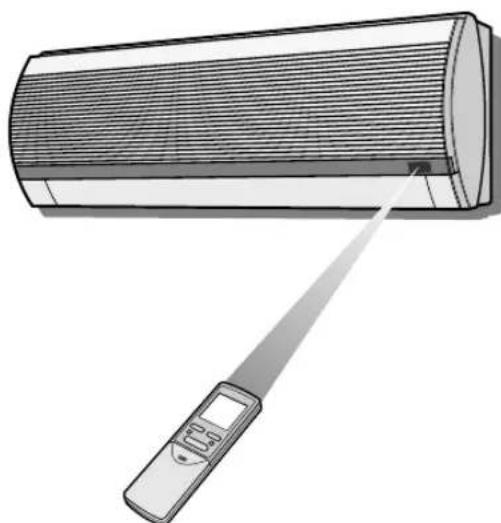

FORMA DE USAR EL TELEMANDO

Apunte el telemando hacia la célula receptora de la unidad y pulse la tecla deseada. Cuando la unidad reciba la señal, producirá un sonido audible.

• Cerciórese de que no haya cortinas u otros objetos entre el telemando y la unidad.
• El telemando puede enviar señales hasta a 7 metros de distancia.

PRECAUCIÓN

• No permita que la célula receptora de señal reciba la luz del sol directa, ya que esto puede deteriorar su funcionamiento. Si la célula receptora de señal es expuesta a la luz solar directa, cierre una ventana para bloquear la luz.
• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede interferir con la transmisión de la señal.
• La unidad puede ser afectada por las señales transmitidas del telemando de la televisión, de la videograbadora, u otros aparatos usados en la misma habitación.
• No deje nunca el telemando expuesto directamente a los rayos del sol, ni cerca de un calentador. Igualmente, proteja la unidad y el telemando contra la humedad y los golpes, para evitar que se decoloren o se averíen.

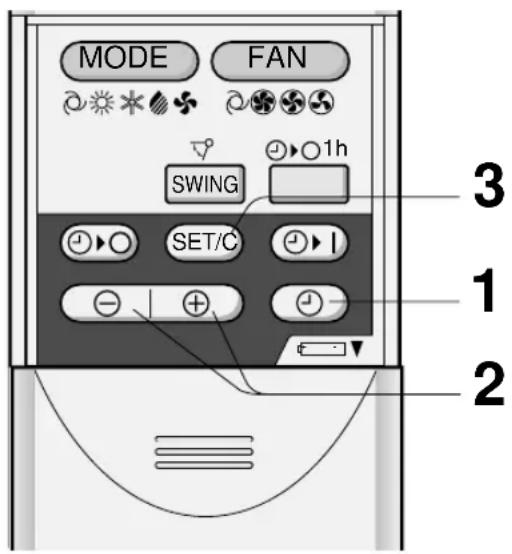

AJUSTAR LA HORA

Existen dos modos para ajuste de la hora: ciclo de 12 horas y ciclo de 24 horas.

(El símbolo del modo calendario solo es suministrado para los modelos AY-X08CR/AY-X10CR/AY-X13CR)

Ejemplo: 5:00 p.m.

Reloj Visualizador
Ciclo de 12 horas PM 5:00
Ciclo de 24 horas 17:00

1 Para ajustar el ciclo de 12 horas, pulse la tecla RELOJ una vez. Para ajustar el ciclo de 24 horas, pulse la tecla RELOJ dos veces. 2 Pulse las teclas AVANCE o RETROCESO para ajustar la hora actual.

• Mantenga la tecla pulsada para avanzar o retroceder la visualización del tiempo rápidamente.

3 Pulse la tecla SET/C (ajustar reloj)

• Los dos puntos (:) parpadean para indicar que el reloj está funcionando.

NOTA:

• Mientras el aparato esté funcionando en el modo de reloj automático, no es posible ajustar la hora actual.

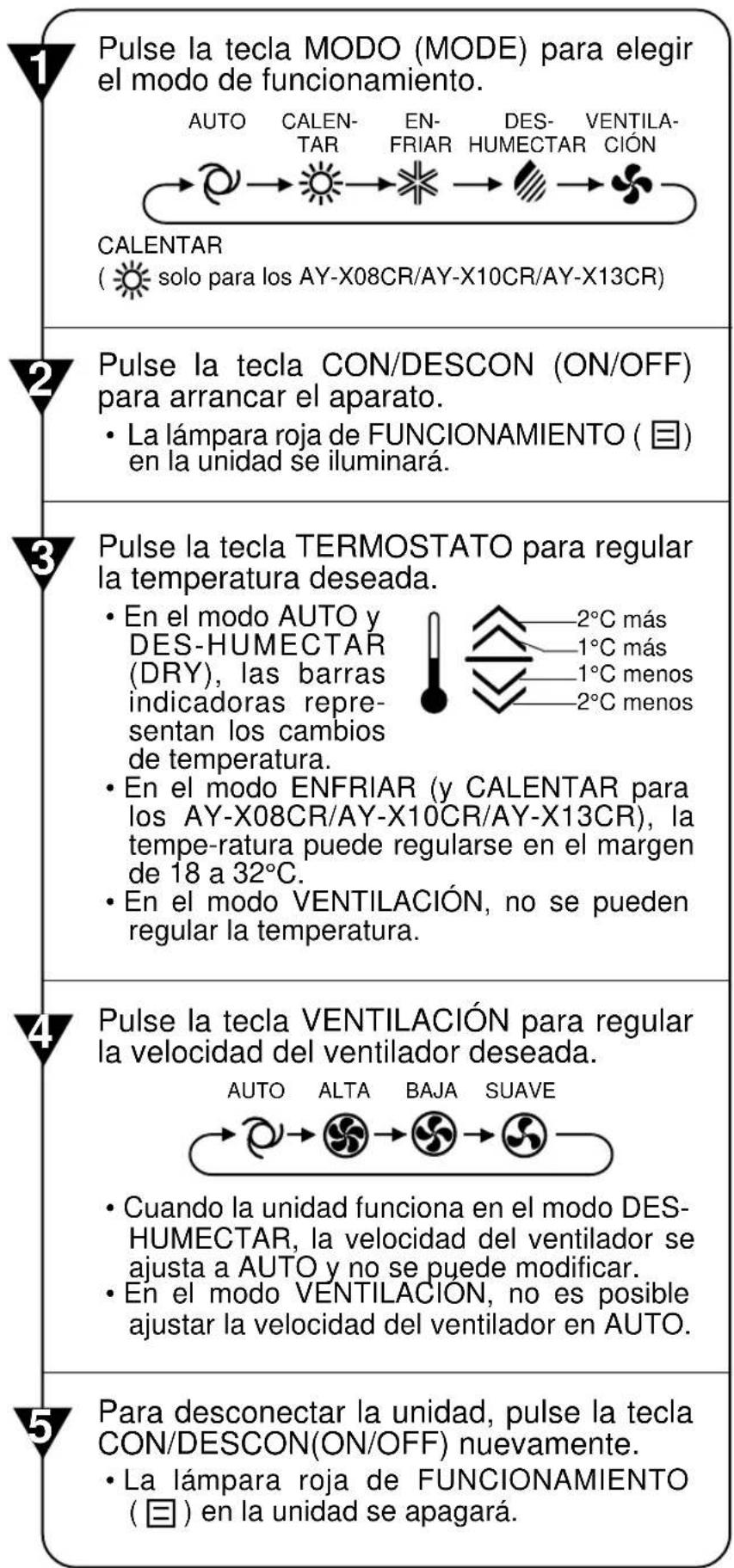

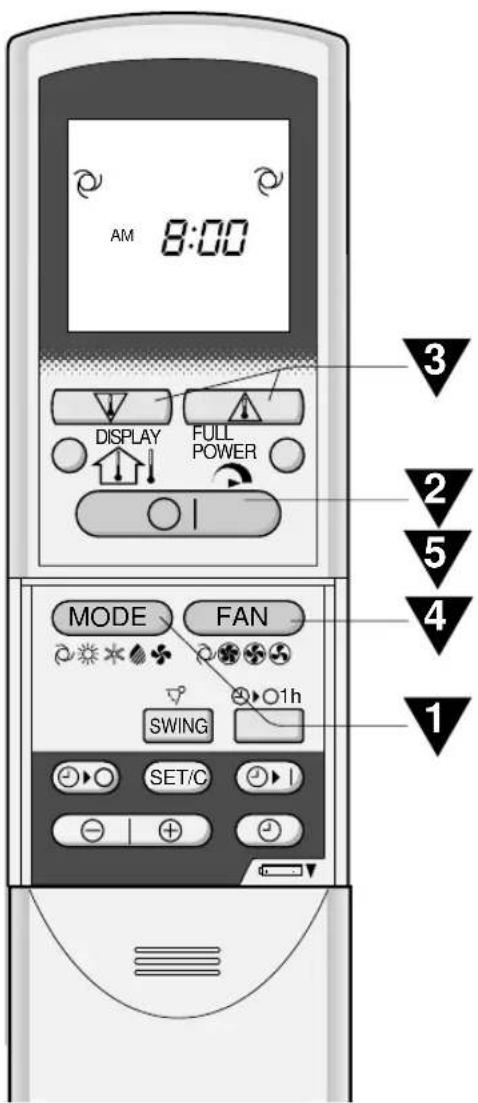

(El símbolo de modo calentar está especialmente indicado solo en los modelos AY-X08CR/AY-X10CR/AY-X13CR)

NOTAS SOBRE EL MODO AUTOMÁTICO

En el modo automático (AUTO MODE), los ajustes de temperatura y modo (CALENTAR, ENFRIAR O DESHUMECTAR) se regulan automáticamente dependiendo de la temperatura ambiente y la temperatura exterior.

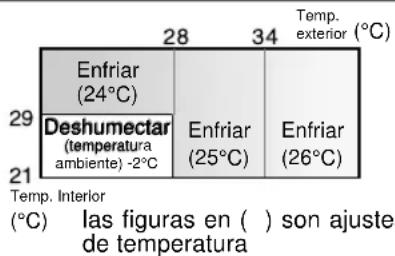

Ajustes de modos y temperatura para los modelos AH-X08CR/AH-X10CR/AH-X13CR

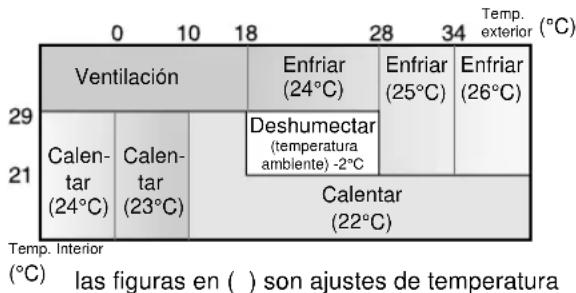

Ajustes de modos y temperatura para los modelos AY-X08CR/AY-X10CR/AY-X13CR

Durante el funcionamiento, si la temperatura exterior cambia, los ajustes de temperatura cambiarán automáticamente como se muestra en el diagrama.

MODO DE CONMUTACIÓN (solo para los modelos AY-X08CR/AY-X10CR/AY-X13CR) Durante las estaciones en las cuales necesite ENFRIAR durante el día y CALENTAR en la noche, o si la temperatura ambiente llega a ser extremadamente más alta que la temperatura ajustada, o si se utilizan equipos calentadores suplementarios, el modo se conmutará automáticamente entre el modo CALENTAR y ENFRIAR para mantener una temperatura ambiente agradable.

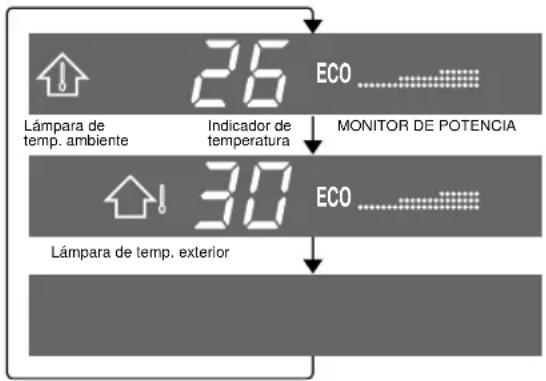

CONSEJOS SOBRE EL PANEL DE INDICACIONES

El panel de indicaciones cambiará cada vez que usted pulse la tecla VISUALIZADOR (DISPLAY) de la siguiente manera.

Se visualiza la temperatura ambiente y el MONITOR DE POTENCIA.

Se visualiza la temperatura exterior y el MONITOR DE POTENCIA (POWER MONITOR).

Ninguna visualización.

MONITOR DE POTENCIA

Cuando se visualice la temperatura ambiente o la temperatura exterior, el MONITOR DE POTENCIA se iluminará en 4 niveles (3 niveles para el modo DESHUMECTAR), para indicar la potencia de configuración.

Cuando se opera el acondicionador de aire a la máxima potencia en el modo ENFRIAR (y CALENTAR para los AY-X08CR/AY-X10CR/AY-X13CR), se encenderá "Power" y se apagará "Eco" en el panel de indicaciones.

NOTAS:

• Las temperaturas visualizadas son aproximadas y pueden variar de las temperaturas actuales. Rangos visualizados de temperatura

Temperatura ambiente: 0°C 40°C (se visualiza L o cuando la temperatura es menos de 0°C y H, cuando es más de 40°C )

Temperatura exterior: -9°C 45°C (se visualiza L₀ cuando la temperatura es menos de -9°C y H , cuando es más de 45°C )

• Se visualiza -- durante el primer minuto de funcionamiento bajo las temperaturas y detectadas.
• Solo la temperatura ambiente se puede visualizar cuando la unidad no está funcionando.

CORRIENTE DE AIRE VERTICAL

La dirección de la corriente de aire se ha ajustado automáticamente en la fábrica, para obtener un óptimo confort en cada modalidad:

modo ENFRIAR y DESHUMECTAR Corriente de aire	horizontal
modo VENTILACION (FAN ONLY) Corriente de aire (y CALENTAR para los AY-X08CR/AY-X10CR/AY-X13CR)	diagonal

FORMA DE AJUSTAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

Pulse una vez la tecla CORRIENTE DE AIRE (SWING) en el telemando.

• El deflector de ajuste vertical cambiará su ángulo continuamente.

Pulse nuevamente la tecla CORRIENTE DE AIRE (SWING) cuando el deflector de ajuste vertical esté en la posición deseada.

• El deflector detendrá su movimiento dentro del margen mostrado en el diagrama.
• La posición ajustada será memorizada y ajustada automáticamente a la misma posición la próxima vez que se opere el aparato.

Margen de ajuste

modo ENFRIAR y DESHUMECTAR

modo VENTILACIÓN (FAN ONLY) (y CALENTAR para los AY-X08CR/AY-X10CR/AY-X13CR)

El margen de ajuste es más angosto que el rango CORRIENTE DE AIRE (SWING) con el fin de impedir que se forme condensación de agua.

El margen es ancho de tal forma que la corriente de aire pueda ser dirigida hacia el piso.

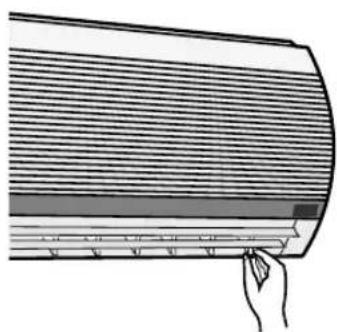

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

Agarre los deflectores de ajuste horizontal como se muestra en el diagrama y ajuste la dirección de la corriente de aire.

PRECAUCIÓN

No trate nunca de girar manualmente los deflectores de ajuste vertical.

• Si se ajusta el deflector en forma manual, puede suceder que la unidad falle posteriormente al querer manejarla con el telemando.
• Si el deflector de ajuste vertical se ha regulado en la más baja posición en el modo ENFRIAR O CALENTAR por un periodo largo de tiempo, puede formarse condensación de agua.

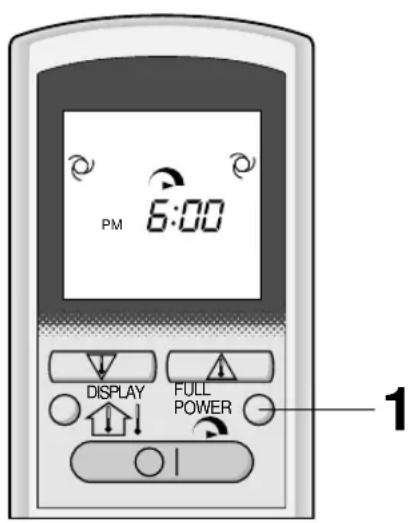

FUNCIONAMIENTO A CAPACIDAD MÁXIMA

En esta operación, el acondicionador de aire trabaja a la máxima potencia para enfriar la habitación (o calentarla con los modelos AY-X08CR/AY-X10CR/AY-X13CR) de esta forma usted podrá rápidamente utilizarlo inmediatamente que usted llegue a su casa.

1 Para activar la función de capacidad máxima, pulse la tecla FULL POWER (CAPACIDAD MÁXIMA) teniendo la unidad ya conectada.

• en el telemando se visualiza la indicación
• desaparece la indicación de temperatura.

CANCELAR

Pulse de nuevo la tecla FULL POWER (CAPACIDAD MÁXIMA).

• La función de CAPACIDAD MÁXIMA (FULL POWER) se cancelará también cuando el modo de operación cambie, o cuando la unidad se apague.

NOTAS:

• Usted no puede usar la función de CAPACIDAD MÁXIMA (FULL POWER) durante el modo VENTILACIÓN (FAN ONLY).
• Usted no puede regular la temperatura durante la función de CAPACIDAD MÁXIMA (FULL POWER).

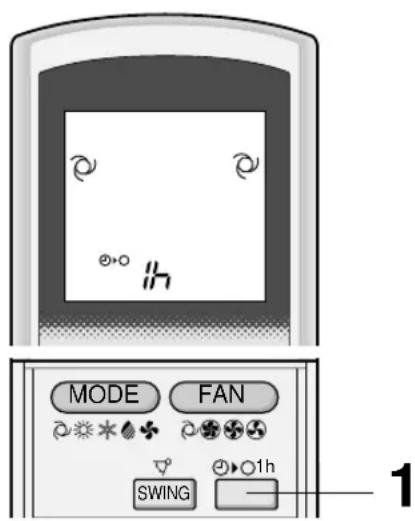

Al usar el RELOJ AUTOMÁTICO DE UNA HORA, la unidad funciona durante una hora y luego se detendrá.

(El símbolo de modo calentar está específico solo en los modelos AY-X08CR/AY-X10CR/AY-X13CR)

1 Pulse la tecla RELOJ AUTOMÁTICO DE UNA HORA.

• El telemando visualiza "1 h".
• La lámpara anaranjada (del RELOJ AUTOMÁTICO) en la unidad se ilumina.
• La unidad se detendrá cuando de una hora.

CANCELAR

Pulse la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C). - La lámpara anaranjada de RELOJ AUTOMÁTICO (②) en la unidad se apaga.

O, apague la unidad pulsando la tecla CON/DESCON (ON/OFF).

• La lámpara roja de FUNCIONAMIENTO ( ) y la lámpara anaranjada de RELOJ AUTOMÁTICO ( ) se apagarán.

NOTAS:

• La dirección de RELOJ AUTOMÁTICO DE UNA HORA tiene prioridad sobre las funciones de RELOJ AUTOMÁTICO ACTIVADO y RELOJ AUTOMÁTICO DESACTIVADO.
• Si se ajusta el RELOJ AUTOMÁTICO DE UNA HORA cuando la unidad no está configurando, esta configurará durante una hora con la condición antes ajustada.
• Si desea que la unidad funcione una hora más antes de que se active el RELOJ AUTOMÁTICO DE UNA HORA, pulse nuevamente la tecla RELOJ AUTOMÁTICO DE UNA HORA cuando está configurando la unidad.
• Si se ACTIVA y/o se DESACTIVA EL RELOJ AUTOMÁTICO, con la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C) cualquier ajuste será cancelado.

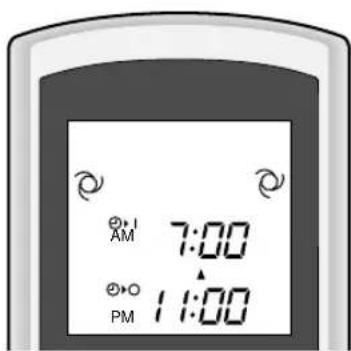

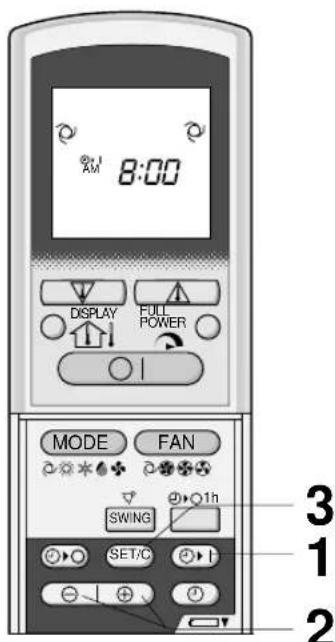

FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO

NOTAS:

Antes de programar el temporizador, asegúrese de que el reloj está ajustado apropiadamente con la hora actual.

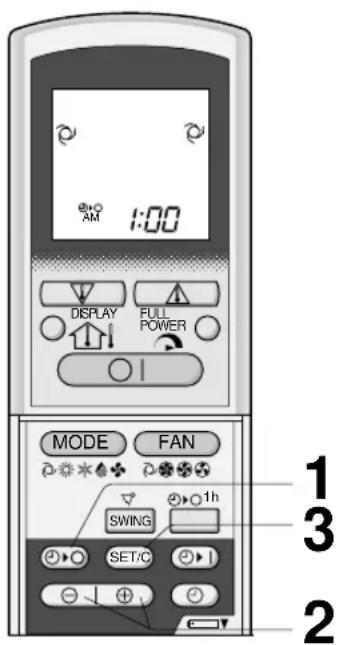

DESACTIVACIÓN DEL RELOJ AUTOMÁTICO

(El valor de probabilidad es 1 / √2 ) El valor de probabilidad es 1 / √2 está especificado solo en los modelos AY-X08CR/AY-X10CR/AY-X13CR)

1 Pulse la tecla de DESACTIVACIÓN DEL RELOJ AUTOMÁTICO (O). 2 El indicador de DESACTIVACIÓN DEL RELOJ AUTOMÁTICO parpadeará; pulse las teclas AVANCE DE HORA o RETROCESO para ajustar el tiempo deseado. (El tiempo puede regularse en incrementos de 10 minutos). 3 Apunte el telemando a la célula receptora de señal en la unidad y pulse la tecla de AJUSTE DE RELOJ AUTOMÁTICO (SET/C).

• En la unidad la lámpara anaranjada de RELOJ AUTOMÁTICO ( ) se iluminará.
• Cuando la unidad recibe la señal, emite un sonido audible.

PARA CANCELAR EL SERVICIO CON EL RELOJ AUTOMÁTICO

Al elegir el modo DESACTIVACIÓN DEL RELOJ AUTOMÁTICO, la regulación de la temperatura se ajusta automáticamente para evitar que suba o baje excesivamente mientras usted duerme. (Función Automática Nocturna)

MODO ENFRIAR/DESHUMECTAR:

• Una hora después de comenzar el servicio con el reloj automático, la temperatura sube 1°C por encima de la regulada en el termostato.

MODO CALENTAR: (solo para los modelos AY-X08CR/AY-X10CR/ AY-X13CR)

• Una hora después de comenzar el servicio con el reloj automático, la temperatura baja 3°C por debajo de la regulada en el termostato.

NOTA:

• La función Automática Nocturna no se activará al usar la unidad en el modo de VENTILADOR (FAN ONLY).

PARA CANCELAR EL SERVICIO CON EL RELOJ AUTOMÁTICO

Pulse la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C).

• La lámpara anaranjada de RELOJ AUTOMÁTICO (①) en la unidad se apaga.
• En el telemando se visualizará la hora actual.

(El símbolo de modo calentar está especializado solo en los modelos AY-X08CR/ AY-X10CR/AY-X13CR)

NOTA:

• Si se ajusta una de las funciones ACTIVACIÓN DE RELOJ AUTOMÁTICO, DESACTIVACIÓN DE RELOJ AUTOMÁTICO y CANCELACIÓN DEL SERVICIO CON EL RELOJ AUTOMÁTICO, la tecla CANCELAR RELOJ AUTOMÁTICO (SET/C) cancelará todos los ajustes.

PARA MODIFICAR EL REGLAJE DE LA HORA

Cancelar primero la función de RELOJ AUTOMÁTICO y ajustarla de nuevo.

ACTIVACIÓN DEL RELOJ AUTOMÁTICO

(El símbolo de modo calendario está especificado solo en los modelos AY-X08CR/AY-X10CR/AY-X13CR)

1 Pulse la tecla de ACTIVACIÓN DEL RELOJ AUTOMÁTICO (O>>I). 2 El indicador de ACTIVACIÓN DEL RELOJ AUTOMÁTICO parpadeará; pulse las teclas AVANCE DE HORA O RETROCESO para ajustar el tiempo deseado. (El tiempo puede regularse en incrementos de 10 minutos). 3 Apunte el telemando hacia la célula receptora de señal en la unidad y pulse la tecla de AJUSTE DE RELOJ AUTOMÁTICO (SET/C).

• En la unidad la lámpara anaranjada de RELOJ AUTOMÁTICO ( ) se iluminará.
• Cuando la unidad recibe la señal, emite un sonido audible.

4 Elija el modo de funcionamiento.

• Antes de regular el periodo de funcionamiento, la unidad se activará para permitir que en la habitación se alcance la temperatura deseada en el tiempo programado. (Función de Reloj Despertador)

USO COMBINADO DE LAS FUNCIONES DEL RELOJ AUTOMÁTICO

Usted puede combinar las funciones de ACTIVACIÓN y DESACTIVACIÓN del reloj automático.

Ejemplo:

Suspender el funcionamiento a las 11:00 p.m. y reanudarlo (con los mismos reglajes de modo y temperatura) para darle a la temperatura del cuarto el nivel deseado a las 7:00 a.m.

1 Ajuste la función de DESACTIVACIÓN DEL RELOJ AUTOMÁTICO para las 11:00 p.m. 2 Ajuste la función de ACTIVACIÓN DEL RELOJ AUTOMÁTICO para las 7:00 a.m.

Las flechas (▼ o ▲) entre los indicadores de ACTIVACIÓN Y DESACTIVACIÓN DE RELOJ AUTOMÁTICO señalan cuál función se activará primero.

NOTAS:

• No es posible programar las funciones de ACTIVACIÓN Y DESACTIVACIÓN DE RELOJ AUTOMÁTICO para operar la unidad a temperaturas diferentes u otros reglajes.
• No es necesario conservar un orden cronológico para la programación de funciones.

MODO AUXILIAR

Use este modo si no dispone de un telemando.

ACTIVACIÓN

Retire el panel frontal de la unidad interior y pulse la tecla AUX en el panel de sistemas.

• Se encenderá la lámpara roja de FUNCIONAMIENTO ( [ ] ) que está en la unidad y esta comenzará a funcionar en el modo AUTO (AUTOMÁTICO).
• La velocidad del ventilador y el reglaje de la temperatura se ajustan al modo AUTO (AUTOMÁTICO).

DESACTIVACIÓN

Pulse de nuevo la tecla AUX en el panel de sistemas.

• La lámpara roja de FUNCIONAMIENTO ( [ ] ) en la unidad se apagará.

NOTA:

Al pulsar la tecla AUX durante el servicio normal, la unidad se desconectará.

SELECTOR DE CORRIENTE

(solo para los modelos AY-X13CR/AH-X13CR)

Al instalar el acondicionador de aire en una casa con capacidad de corriente eléctrica baja, cambie el SELECTOR DE CORRIENTE (POWER SELECTOR) a "L". El acondicionador de aire funciona con una corriente reducida, y se evitará la desconexión del diferencial o la quema de fusibles causada por el consumo excesivo de corriente.

• La capacidad de ENFRIAMIENTO o CALENTAMIENTO (para el modelo AY-X13CR) será reducida cuando el aparato funciona ajustado a "L".
• Diríjase a su concesionario o técnico calificado si se producen continuas desconexiones del diferencial o quemas de fusibles aun después de haber ajustado la corriente en "L".

	AH-X13CR AY-X13CR
Amperaje máximo en el ajuste "H"	9 A 12 A
Amperaje máximo en el ajuste "L"	7 A 8 A

KIT OPCIONAL

Filtro Purificador de Aire

Durante el funcionamiento del acondicionador de aire, el filtro purificador de aire elimina el polvo y el humo de tabaco del aire y repone aire limpio.

El material antibacterial de apatita utilizado en el filtro purificador de aire suprime las actividades de absorción de virus y otros gérmenes. El periodo de reemplazo para el tipo desechable es de aproximadamente 3 6 meses.

Diríjase a su concesionario para la compra de este producto.

Tipo AZ-F900B

PRECAUCIÓN

Asegúrese de desconectar el cable de alimentación del enchufe o apagar el diferencial antes de realizar cualquier mantenimiento.

LIMPIEZA DE LOS FILTROS Los filtros de aire deben limpiarse cada dos semanas.

1 DESCONECTE LA UNIDAD

2 SAQUE LOS FILTROS

1 Levante el panel de apertura. 2 Empuje los filtros de aire ligeramente hacia arriba para soltarlos. 3 Para sacarlos, tire de los filtros hacia abajo.

3 LIMPIEZA DE LOS FILTROS

Use un aspirador para retirar el polvo. Si los filtros están sucios, lávelos con agua tibia y un detergente suave. Seque los filtros a la sombra antes de volverlos a instalar.

4 REINSTALACIÓN DE LOS FILTROS

1 Reinstale los filtros en las posiciones originales. 2 Cierre el panel frontal. 3 Presione firmemente la parte central del panel para asegurarlo en su sitio.

LIMPIEZA DE LA UNIDAD Y DEL MANDO A DISTANCIA

PRECAUCIÓN

• Limpie con un paño suave.
• No rocíe ni derrame agua directamente sobre ellos. Puede producirse una descarga eléctrica o daño del equipo.
• No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

MANTENIMIENTO DESPUÉS DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Opere la unidad en el modo VENTILADOR (FAN ONLY) durante aproximadamente medio día para permitir que el mecanismo se seque por completo. 2 Detenga el funcionamiento de la unidad y desenchúfela. Desactive el diferencial, si tiene uno exclusivamente para el acondicionador de aire. 3 Limpie los filtros y vuelva a instalarlos.

MANTENIMIENTO ANTES DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Asegúrese de que los filtros de aire no estén sucios. 2 Asegúrese de que nada obstruya las entradas o salidas de aire.

PRECAUCIÓN

3 Verifique periódicamente el desgaste de la rejilla de montaje exterior y asegúrese de que está colocada firmemente en su lugar.

Las siguientes condiciones no significan mal funcionamiento del equipo.

LA UNIDAD NO FUNCIONA Launidad no funciona inmediamente después de encenderla. Launidad no funciona inmediamente después de que el modo de service se haya abiado. Este sucede con el fin de proteger los mecanismos internos. Espere 3 horas antes de operar lachaft.	RUIDOS DE SILBIDOS Los ruidos suaves, de silbidos son los sonidos del refrigerante fluyendo en el interior de lachaft.
	VAPOR DE AGUA ·En losodos ENFRIAR (COOL) y DES-HUMECTAR (DRY), se pueda ver algo-nas vezes vape de agua en las salidas de aire debido a diferencias entre la tem-peratura ambiente del aire y la tempera-tura del aire descargado por lachaft. ·En el modo CALENTAR (HEAT), puede fluir vape de agua de lachaft exterior durante el deshielo. (Solo en los modelos AY-X08CR/AY-X10CR/AY-X13CR)
NO SALE AIRE CALIENTE (Modelos AY-X08CR/AY-X10CR/AY-X13CR) Lachaft se incluena en service de precalenta-miento o deshielo.
OLORES Olores a alfombra y muebles que penetran en lachaft y los olores de los componentes internos del acondicionador de aire peuventearer salir de lachaft durante la etapa inicial de instalacion.
	LA UNIDAD EXTERIOR NO SE DETIENE Després de detener el funcionaimiento, el ventilador de lachaft exterior rotará durante aproximamente un minuto para enfiar lachaft.
RUIDOS DE CRUJIDOS Lachaft peut producir un sonido de crujidos. Este sonido es generado por la fricción del panel frontal, expansión deOthers componentes o laconexión debida a Cambios de temperatura.

Si la unidad parece estar funcionando mal, verifique los siguientes puntos antes de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el diferencial se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRIÁ (O CALIENTA) LA HABITACION EFICAZMENTE
Examine los filtros. Si está sucios, limpielos.	Examine la unidad exterior para asegurar de que laittersa y entrada de aire no está obstruida.	Examine el termostato para ver si está bien regulado.
Cerciórese de que las ven-tanas y puertas estén bien cerradas.	Si hay muchas personas den-tro de la habitación, la unidad no alcanzará la temperatura deseada.	Verifique si haythers apara-tos calefactores que estén configurando dentro de la habitación.

LA UNIDAD NO RECIBE LA SENAL DEL TELEMANDO
Verifique si las pilas del telegramo está viejas o descargadas.	Trate de enviar la seals de nuevo apuntando el telemando ha cja la CELLa receptora de la unidad.	Verifique si las pilas del telemando está instaladas con las polaridades alinea-das en forma adecuada.

Llame al servicio técnico cuando las lámparas de FUNCIONAMIENTO, RELOJ AUTOMÁTICO e INDICADOR DE TEMPERATURA parpadeen en el panel de indicaciones.

• El funcionamiento de PLENA POTENCIA (FULL POWER) también será cancelado cuando se cambie el modo de funcionamiento o cuando la unidad se apague.

NOTAS:
