AY-XP24LR - Aire Acondicionado SHARP - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado de sistema split
Modelo	AY-XP24LR
Marca	Sharp
Capacidad de refrigeración	7.0 kW (24,000 BTU/h)
Capacidad de calefacción	8.0 kW (27,300 BTU/h)
Alimentación eléctrica	220-240 V ~ 50 Hz, Monofásica
Potencia nominal de refrigeración	2.2 kW
Potencia nominal de calefacción	2.4 kW
Relación de eficiencia energética (EER)	3.18
Coeficiente de rendimiento (COP)	3.33
Tipo de refrigerante	R32
Carga de refrigerante	1.20 kg
Dimensiones de la unidad interior (An x Al x Pr)	1100 x 330 x 250 mm
Dimensiones de la unidad exterior (An x Al x Pr)	900 x 750 x 340 mm
Peso de la unidad interior	14 kg
Peso de la unidad exterior	48 kg
Caudal de aire (refrigeración)	800 m³/h
Caudal de aire (calefacción)	850 m³/h
Nivel de ruido interior (bajo/alto)	25/42 dB(A)
Nivel de ruido exterior	53 dB(A)
Rango de temperatura de funcionamiento (refrigeración)	-10°C a 43°C
Rango de temperatura de funcionamiento (calefacción)	-15°C a 24°C
Características principales	Inverter, Deshumidificación, Solo ventilador, Reinicio automático, Temporizador, Modo sueño, Lamas oscilantes, Autolimpieza
Tipo de filtro	Filtro antibacteriano lavable
Control remoto	Infrarrojo con pantalla LCD
Requisitos de instalación	Se requiere instalación profesional; consulte el manual para las distancias de seguridad

Preguntas frecuentes - AY-XP24LR SHARP

¿Con qué frecuencia debo limpiar el filtro de aire?

Limpie el filtro cada dos semanas en condiciones normales de uso. Retírelo, aspire o lave con detergente suave, séquelo bien y vuelva a colocarlo. Un filtro obstruido reduce la eficiencia.

¿Qué significa el código de error E0?

El error E0 indica una falla de comunicación entre la unidad interior y exterior. Verifique las conexiones del cableado y reinicie la unidad. Si persiste, llame a un técnico.

¿Puedo usar el aire acondicionado cuando la temperatura exterior está bajo cero?

Sí, la unidad puede calentar hasta -15°C. Para refrigeración, la temperatura exterior mínima es -10°C. Por debajo de estos valores, el rendimiento puede degradarse.

¿Cómo configuro el temporizador?

Presione el botón TIMER en el control remoto. Use +/- para ajustar el tiempo de apagado deseado (o tiempo de encendido si usa el temporizador de encendido). Confirme con SET. La unidad se apagará automáticamente.

¿Por qué la unidad está expulsando aire caliente en modo refrigeración?

Verifique que el modo esté configurado en COOL (no FAN o HEAT). Asegúrese de que la temperatura establecida sea más baja que la temperatura ambiente. Limpie el filtro y verifique que el flujo de aire de la unidad exterior no esté bloqueado.

¿Qué es el modo sueño?

El modo sueño ajusta gradualmente la temperatura durante la noche para mayor comodidad y ahorro de energía. En refrigeración, aumenta la temperatura; en calefacción, la disminuye.

¿Cómo limpio la unidad exterior?

Apague la alimentación. Use un cepillo suave o aspiradora para eliminar los residuos de las aletas y serpentines. Evite doblar las aletas. No use presión de agua directamente.

¿Puedo instalar la unidad yo mismo?

No se recomienda. Se requiere instalación profesional debido al manejo de refrigerante, conexiones eléctricas y dimensionamiento adecuado. La instalación incorrecta anula la garantía.

¿Cuál es el tamaño de habitación recomendado para este aire acondicionado?

El AY-XP24LR está diseñado para habitaciones de aproximadamente 50-70 m², dependiendo del aislamiento y la luz solar. Para obtener la máxima eficiencia, consulte a un profesional.

¿Cómo reinicio el control remoto?

Retire las pilas, presione cualquier botón durante 5 segundos, luego inserte pilas nuevas. Si aún no responde, verifique si hay obstrucciones entre el control remoto y la unidad.

MANUAL DE USUARIO AY-XP24LR SHARP

MANUAL DE INSTRUCCIONES

SPLIT KLİMA

KULLANMA KILAVUZU

APARAT DE AER CONDIȚIONAT DE TIP SPLIT

MANUAL DE UTILIZARE

• COLOCAR O FILTRO PURIFICADOR DO AR..PT-5

• SUGESTÕES PARA POUPAR ENERGIA .....PT-5

- FUNÇÕES BÁSICAS PT-6

• DIRECCIONAR O FLUXO DE AR .....PT-7

- FUNÇÃO PLASMACLUSTER .....PT-7

- FLUXO DE AR COANDA....PT-8

• MODO AR DIRECCIONADO .....PT-8

COLOCAR O FILTRO PURIFICADOR DO AR

Seleccione a temperatura adequada

DIRECCIONAR O FLUXO DE AR

1·2·3·5h TEMPORIZADOR DESLIGADO

TEMPORIZADOR DESLIGADO

1 Prima a tecla TEMPORIZADOR DESLIGADO.

- O indicador de TEMPORIZADOR DESLIGADO irá piscar.

1 Prima a tecla TEMPORIZADOR LIGADO. • O indicador de TEMPORIZADOR LIGA

- O indicador de TEMPORIZADOR LIGA-DO irá piscar.

COMBINAR O TEMPORIZADOR LIGADO E DESLIGADO

Defi nir o TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO.

Exemplo

(Hora actual: 9:00)

Atención: Su producto está marcado con este símbolo. Signifi ca que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

A. Información sobre eliminación para usuarios particulares

1. En la Unión Europea

Atención: Si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual!

Los equipos eléctricos y electrónicos usados deberían tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados.

Tras la puesta en práctica por parte de los estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno*. En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si Ud. compra uno nuevo similar.

*) Por favor, póngase en contacto con su autoridad local para obtener más detalles.

Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor deséchelos por separado con antelación según los requisitos locales.

Al desechar este producto correctamente, ayudará a asegurar que los residuos reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y la salud humana que de otra forma podrían producirse debido a una manipulación de residuos inapropiada.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.

Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch.

B. Información sobre Eliminación para empresas usuarias

1. En la Unión Europea

Si el producto se utiliza en una empresa y quiere desecharlo:

Por favor póngase en contacto con su distribuidor SHARP, quien le informará sobre la recogida del producto. Puede ser que le cobren los costes de recogida y reciclaje. Puede ser que los productos de tamaño pequeño (y las cantidades pequeñas) sean recogidos por sus centros de recogida locales.

Para España: Por favor, póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida de los productos usados.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con sus autoridades locales y pregunte por el método de eliminación correcto.

Las baterías suministradas con este producto contienen pequeñas cantidades de Plomo.

Para EU: El contenedor de basura con ruedas tachado indica que las baterías usadas no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente de baterías usadas, para permitir un correcto tratamiento y reciclado de acuerdo con la legislación vigente. Por favor póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida selectiva de las baterías usadas.

Para Suiza: Las baterías usadas deben ser retornadas al punto de venta. Para otros países fuera de la Unión Europea: Por favor póngase en contacto con las autoridades locales para un correcto procedimiento de eliminación de las baterías usadas.

Contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto R410A (Potencial de calentamiento atmosférico 1980)

ES

ESPAÑOL

Antes de usar la unidad lea detenidamente el manual. Guárdelo en un lugar seguro para consultarlo con facilidad.

ÍNDICE

• PRECAUCIONES DE SEGURIDAD ......ES-1
• DESIGNACIÓN DE LAS PIEZAS ......ES-2
  • USO DEL MANDO A DISTANCIA ......ES-4
• CONFIGURACIÓN DEL FILTRO PURIFICADORDE AIRE ..ES-5
  • ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA ..ES-5
• FUNCIONAMIENTO BÁSICO ......ES-6
• AJUSTE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE .ES-7
• FUNCIONAMIENTO DEL PLASMACLUSTER..ES-7
  • CORRIENTE DE AIRE PROGRESIVA ......ES-8

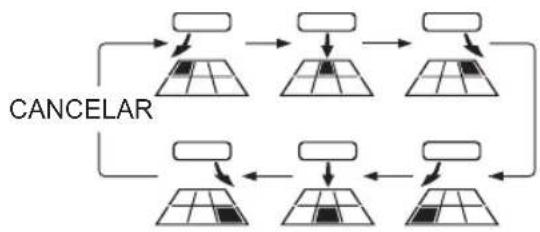

  • AIRE DIRIGIDO ......ES-8
• FUNCIONAMIENTO A CAPACIDAD MÁXIMA ..ES-9

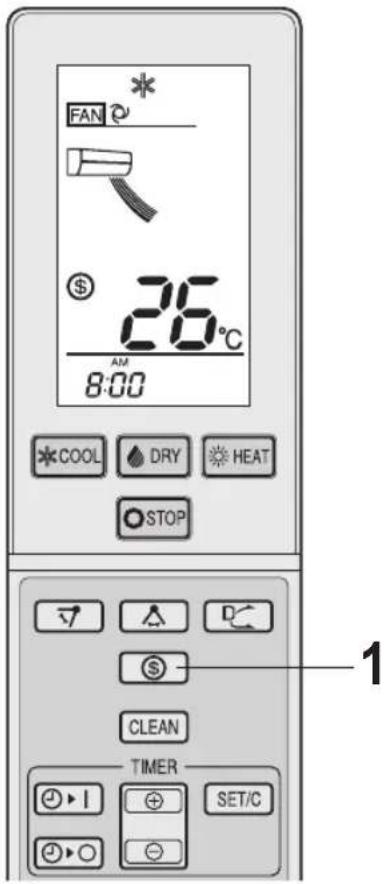

• FUNCIONAMIENTO EN MODO AHORRO DE ENERGÍA.ES-9

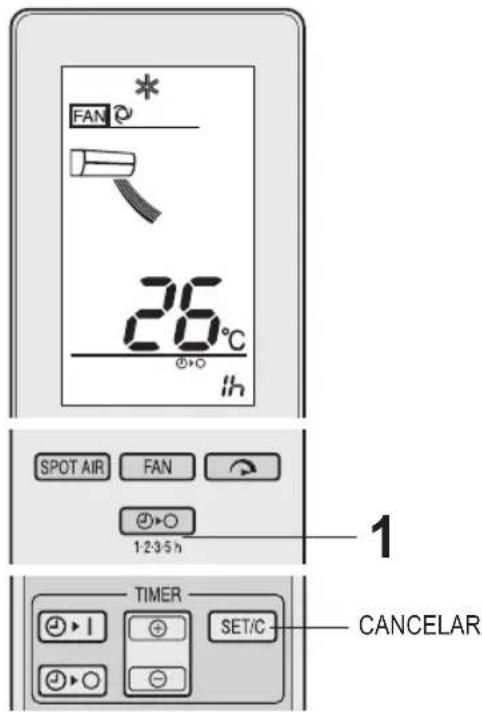

  • TEMPORIZADOR DE DESCONEXIÓN de 1·2·3·5h..ES-10
• FUNCIONAMIENTO CON EL TEMPORIZADOR..ES-10
• FUNCIÓN AUTO LIMPIEZA ......ES-12
  • TECLA VISUALIZACIÓN ......ES-12
  • MODO AUXILIAR ......ES-12
  • MANTENIMIENTO ES-13
  • OBSERVACIÓN SOBRE EL FUNCIONAMIENTO..ES-14
  • ANTES DE LLAMAR AL DEPARTAMENTO TÉCNICO .ES-15

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA

• No deforme ni tire del cable de alimentación. Estirar y utilizar incorrectamente el cable de alimentación puede ocasionar daños o descargas eléctricas.
• Tenga cuidado de no exponer su cuerpo directamente a la salida de aire durante un largo período de tiempo, ya que podría afectar a su salud.
• Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea la adecuada.
• No inserte objetos dentro de la unidad. Insertar objetos puede causar heridas debido a la rotación a alta velocidad de los ventiladores internos.
• Asegúrese de conectar a tierra el acondicionador de aire. No conecte la toma de tierra a tuberías de gas, tuberías de agua, pararrayos o tomas de tierra de teléfono. Si la conexión a tierra es incompleta, pueden producirse descargas eléctricas.
• Si sucede algo anormal con el acondicionador de aire (p. ej., se detecta un olor a quemado), detenga inmediatamente su funcionamiento y desactive el cortacircuito.
• El aparato se debe instalar de conformidad a las normas nacionales sobre cableado. Una conexión inadecuada puede ocasionar el sobrecalentamiento del cable de alimentación, del enchufe y del tomacorriente, y causar un incendio.

• Si el cable de alimentación está dañado, deberá ser reemplazado por el fabricante, por un técnico de servicio autorizado o por una persona similarmente cualificada, para evitar situaciones peligrosas. Para su sustitución, utilice únicamente el cable de alimentación especificado por el fabricante.

• No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas eléctricas o daños al equipo.

• No trate de instalar/desmontar/reparar la unidad por su cuenta. Los trabajos mal realizados pueden ocasionar descargas eléctricas, fugas de agua, incendios, etc. Consulte a su distribuidor o a personal cualifi cado para instalar/desmontar/reparar la unidad.

PRECAUCIÓN

• Abra periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si se usan aparatos que funcionan con gas. Una ventilación insuficiente puede causar escasez de oxígeno.
• No pulse las teclas con las manos mojadas para evitar descargas eléctricas.
• Por seguridad, desconecte el diferencial cuando no vaya a utilizar la unidad por un período de tiempo prolongado.
• Examine periódicamente la rejilla de montaje de la unidad exterior para determinar si existe desgaste y asegurarse de que está convenientemente sujeta.

- No coloque nada en la unidad exterior ni se suba encima. El objeto o la persona pueden caerse, con riesgo de lesiones.

- Esta unidad está diseñada para uso doméstico. No la utilice para otros fi nes, tales como habitáculos para criar animales o invernaderos.

- No coloque vasijas con agua sobre la unidad. Si el agua penetra en la unidad, los aislantes eléctricos pueden deteriorarse y pueden producirse descargas eléctricas.

- No bloquee las entradas ni las salidas de aire de la unidad para evitar problemas o un rendimiento insufi ciente.

- Asegúrese de detener el funcionamiento de la unidad y desconectar el cortacircuito antes de llevar a cabo cualquier mantenimiento o limpieza. La unidad integra un ventilador en movimiento y podría causar heridas.

- Este aparato no está diseñado para su uso sin supervisión por parte de niños o personas enfermas. Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.

- Asegúrese de conectar el acondicionador de aire a la fuente de alimentación del voltaje y frecuencia correctos. La utilización de una fuente de alimentación con un voltaje y frecuencia inadecuados puede ocasionar daños en el equipo e incluso causar un incendio.

- No instale el aparato en lugares con peligro de fuga de gases para evitar incendios. Instale el aparato en un lugar con poco polvo, vapores y humedad.

- Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje insuficiente puede causar humedad en la habitación, muebles, etc.

- Asegúrese de instalar un interruptor automático de pérdidas o un diferencial, dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

DESIGNACIÓN DE LAS PIEZAS

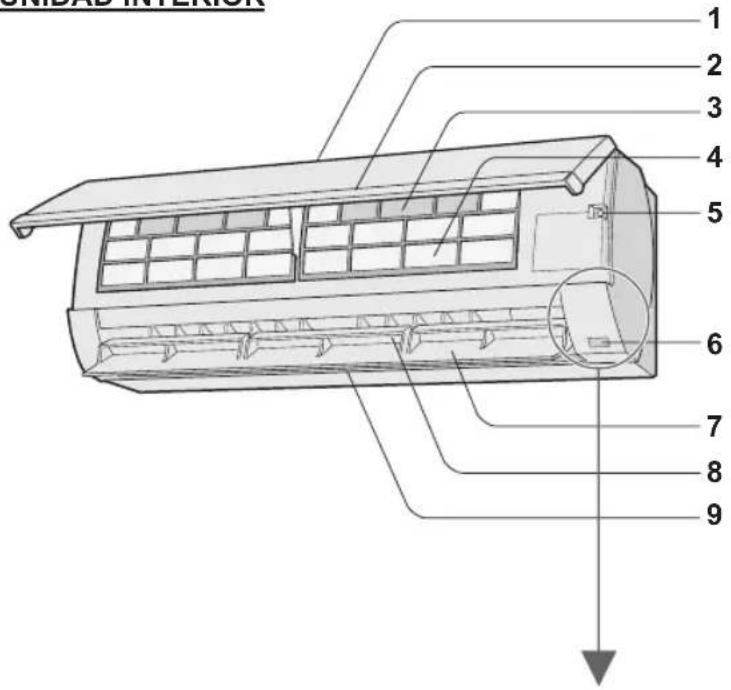

UNIDAD INTERIOR

1 Entrada de aire
2 Panel de apertura
3 Filtro purifi cador de aire
4 Filtro de aire
5 Tecla AUX
6 Célula receptora
7 Defl ectores de corriente de aire vertical
8 Defl ectores de corriente de aire horizontal
9 Salida de aire

10 Lámpara de PLASMACLUSTER (azul)
11 Lámpara de FUNCIONAMIENTO (roja☐)
12 Lámpara de TEMPORIZADOR (naranja)
13 Lámpara de CAPACIDAD MÁXIMA (verde)
14 Tecla AUTO LIMPIEZA (verdeC)

NOTA:

Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

ES-2

9 Tecla CAPACIDAD MÁXIMA

10 Tecla FAN

11 Botón TEMPORIZADOR DE DESCONEXIÓN de 1·2·3·5h

12 Tecla OSCILACIÓN (vertical)

13 Tecla OSCILACIÓN (horizontal)

14 Tecla CORRIENTE DE AIRE PROGRESIVA

15 Tecla AHORRO DE ENERGÍA

16 Tecla AUTO LIMPIEZA

17 Tecla TEMPORIZADOR DE CONEXIÓN

18 Tecla ESTABLECER/CANCELAR TEMPORIZADOR (SET/C)

19 Tecla AVANCE DE HORAS

20 Tecla RETROCESO DE HORAS

21 Tecla RELOJ

22 Tecla VISUALIZACIÓN

23 Tecla RESTABLECER

24 Tecla TEMPORIZADOR DE DESCONEXIÓN

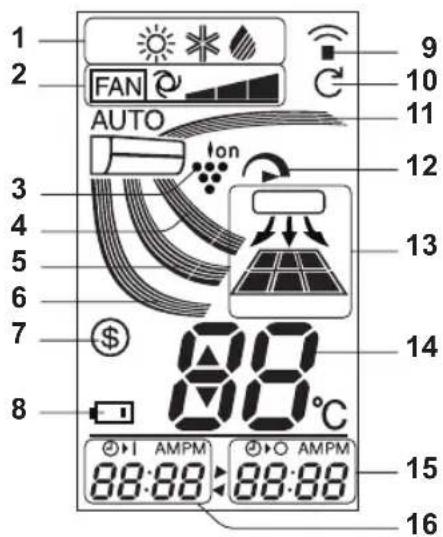

Visualizador

1 Símbolos de MODO

2 Símbolos de VELOCIDAD DEL VENTILADOR

3 Símbolo de PLASMACLUSTER

4 Símbolo de CORRIENTE DE AIRE (ENFRIAR/DESHUMECTAR)

5 Símbolo de CORRIENTE DE AIRE (CALOR)

6 Símbolo de CORRIENTE DE AIRE PROGRESIVA (CALOR)

7 Símbolo de AHORRO DE ENERGÍA

8 Símbolo de PILA

9 Símbolo de TRANSMISIÓN

10 Símbolo de AUTO LIMPIEZA

11 Símbolo de CORRIENTE DE AIRE (ENFRIAR/DESHUMECTAR)

12 Símbolo de CAPACIDAD MÁXIMA

14 Indicador de TEMPERATURA

15 Indicador de TEMPORIZADOR DE DESCONEXIÓN

16 Indicador de TEMPORIZADOR DE CONEXIÓN/RELOJ

ES-3

USO DEL MANDO A DISTANCIA

FORMA DE COLOCAR LAS PILAS

1 Retire la tapa del compartimento de pilas.
2 Inserte dos pilas. (AAA (R03))
- Asegúrese de que las polaridades (+) y (-) están correctamente alineadas.
3 Coloque de nuevo la tapa del compartimento de pilas.
4 Pulse la tecla RESTABLECER
- El visualizador indica "AM 6:00".

NOTA:

• Las pilas duran un año aproximadamente.
• Sustituya las pilas cuando el mando a distancia muestre "☐".
• Al sustituir las pilas, cambie siempre las dos y asegúrese de que son del mismo tipo.
• Cuando no vaya a usar la unidad durante un período largo de tiempo, extraiga las pilas del mando a distancia.

AJUSTAR LA HORA ACTUAL

Existen dos modos de ajustar la hora: ciclo de 12 horas y ciclo de 24 horas.

1 Para ajustar el modo de 12 horas, pulse la tecla RELOJ una vez.
Para ajustar el modo de 24 horas, pulse la tecla RELOJ dos veces.

2 Pulse las teclas AVANCE o RETROCESO DE HORAS para ajustar la hora actual.

- Mantenga la tecla pulsada para avanzar o retroceder rápidamente.

2 Pulse la tecla SET/C.

- Parpadearán los dos puntos (:).

- Mientras el aparato este funcionando en el modo temporizador, no es posible ajustar la hora actual.

USO DEL MANDO A DISTANCIA

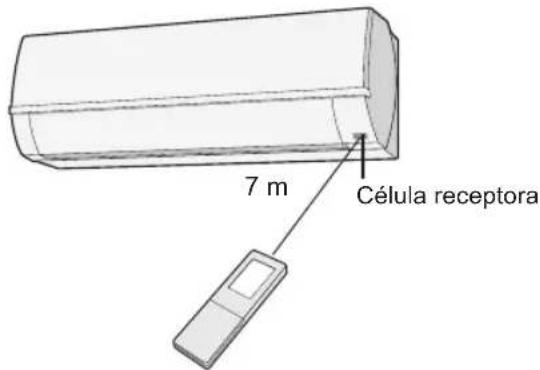

Apunte el mando a distancia hacia la célula receptora de señal de la unidad y pulse la tecla deseada. Cuando la unidad reciba la señal, producirá un sonido audible.

• Asegúrese de que no haya cortinas u otros objetos entre la célula receptora de señal y la unidad.
• La señal es efi caz hasta a 7 metros de distancia.

PRECAUCIÓN:

• No permita que la célula receptora de señal reciba la luz directa del sol, ya que su funcionamiento podría deteriorarse.
• El uso de determinadas lámparas fluorescentes en la misma habitación que la unidad puede interferir en la transmisión de la señal.
• No deje el mando a distancia expuesto directamente a los rayos del sol ni cerca de calentador. Proteja la unidad y el mando a distancia contra la humedad y los golpes.

CONFIGURACIÓN DEL FILTRO PURIFICADOR DE AIRE

Los filtros purificadores de aire eliminan el polvo del aire y emiten aire puro.

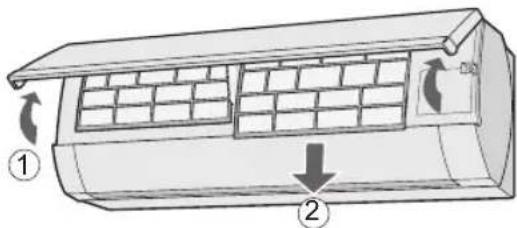

1 Retire los fi Itros.

① Abra el panel de apertura.
② Para extraerlos tire de los filtros hacia abajo.

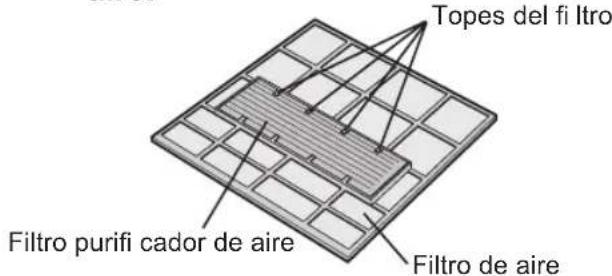

2 Coloque el filtro purificador de aire debajo de los topes del fi I-tro localizados sobre el fi Itro de aire.

3 Vuelva a colocar los fi ltros de aire y cierre el panel de apertura.

• No abra la bolsa de plástico hasta que vaya a utilizar los fi Itros. (De lo contrario, la vida de los fi Itros podría verse reducida.)
• No exponga los filtros directamente a la luz solar. (De lo contrario, se podrían deteriorar.)

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se indican algunos consejos sencillos para ahorrar energía al usar el acondicionador de aire.

Ajuste la temperatura correcta

- La selección de una temperatura más alta o más baja de lo necesario aumentará el consumo de energía.

Bloquee los rayos solares directos y evite corrientes de aire

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice la unidad para enfriar se reducirá el consumo de energía.
• Cierre las ventanas y puertas durante al enfriar y calentar.

Para garantizar un funcionamiento eficiente del aparato, mantenga el fi ltro siempre limpio

Apague el cortacircuito cuando no esté utilizando el aparato por un período de tiempo prolongado

- La unidad interior consume una pequeña cantidad de energía incluso si no está en funcionamiento.

1 Pulse las teclas COOL, DRY o HEAT.

: COOL (ENFRIAR)

: DRY (DESHUMECTAR)

: HEAT (CALENTAR)

- La lámpara roja de FUNCIONAMIENTO (☐) se iluminará.

DESACTIVACIÓN

Pulse la tecla STOP.

- La lámpara roja de FUNCIONAMIENTO (図) se apagará.

2 Pulse la tecla TERMOSTATO para ajustar la temperatura.

(Modo ENFRIAR/CALENTAR)

La temperatura puede ajustarse dentro del margen de 18 a 32 °C.

(Modo DESHUMECTAR)

La temperatura puede cambiarse en incrementos de hasta ±2 °C con respecto al ajuste automático de temperatura.

(Ejemplo: 1 °C más)

(Ejemplo: 2 °C menos)

3 Pulse la tecla FAN para ajustar la velocidad del ventilador.

- Cuando la unidad funciona en el modo DESHU-MECTAR, la velocidad del ventilador se ajusta a AUTOMÁTICO y no se puede modifi car.

ES-6

AJUSTE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE

DIRECCIÓN DE LA CORRIENTE DE AIRE VERTICAL

1 Pulse la tecla OSCILACIÓN ( √). • El deflector de flujo de aire vertical oscilará.

2 Pulse la tecla OSCILACIÓN ( de nuevo para detener el deflector en la posición deseada.

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

1 Pulse la tecla OSCILACIÓN ( A ) • El deflector de flujo de aire horizontal oscilará.

2 Pulse la tecla OSCILACIÓN ( △ de nuevo para detener el defl ector en la posición deseada.

No trate nunca de graduar manualmente los defl ectores.

• El ajuste manual de los defl ectores puede causar el funcionamiento incorrecto de la unidad.
• Si el deflector de ajuste vertical se ha regulado en la posición más baja en el modo ENFRIAR o DESHUMECTAR por un período largo de tiempo, puede formarse condensación.

NOTA:

- El margen de ajuste es más estrecho que el margen de OSCILACIÓN con el fin de impedir que se forme condensación de agua.

Los iones de Plasmacluster liberados en la habitación reducirán el moho transportado por el aire.

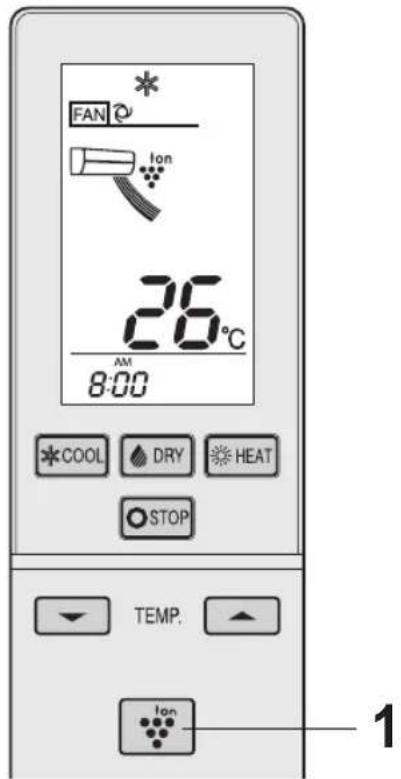

1 Con la unidad en funcionamiento, pulse la tecla PLASMACLUSTER.

• En el mando a distancia se visualiza la indicación "lon"
• La lámpara azul de PLASMACLUSTER se encenderá.

CANCELAR

Pulse nuevamente la tecla PLASMA-CLUSTER.

- La lámpara azul de PLASMACLUSTER se apagará.

NOTA:

• El uso del PLASMACLUSTER se memorizará y se activará cuando la unidad se vuelva a encender.
• Para activar el Plasmacluster en el modo VENTILACIÓN, pulse la tecla PLASMACLUSTER sin la unidad en funcionamiento. El símbolo de modo del control remoto se apagará y la velocidad del ventilador no se podrá ajustar a AUTOMÁTICO.

CORRIENTE DE AIRE PROGRESIVA

En el modo enfriar o deshumectar, el deflector de flujo de aire vertical se coloca de forma oblicua hacia arriba para enviar el aire frío hacia el techo y así evitar la corriente de aire directa. En modo calentar, se coloca hacia abajo para enviar el aire caliente hacia abajo en dirección al suelo.

1 Con la unidad en funcionamiento, pulse la tecla CORRIENTE DE AIRE PROGRESIVA.

(modo ENFRIAR/DESHUMECTAR)

• En el mando a distancia se visualiza la indicación "”.
  (Modo CALENTAR)
• En el mando a distancia se visualiza la

indicación

CANCELAR

Pulse de nuevo la tecla CORRIENTE DE AIRE PROGRESIVA.

NOTA:

• Si desea utilizar la función CORRIENTE DE AIRE PROGRESIVA en modo CAPACIDAD MÁXIMA, pulse la tecla CORRIENTE DE AIRE PROGRESIVA en modo CAPACIDAD MÁXIMA.
• Los modos CORRIENTE DE AIRE PROGRESIVA y AIRE DIRIGIDO no se pueden utilizar conjuntamente.

AIRE DIRIGIDO

Los defl ectores se ajustan para que el aire se envíe al área deseada.

1 Pulse la tecla AIRE DIRIGIDO para seleccionar la dirección deseada del fl ujo de aire.

NOTA:

• Si desea utilizar el ajuste AIRE DIRIGIDO en modo CAPACIDAD MÁXIMA, pulse la tecla AIRE DIRIGIDO durante el funcionamiento en modo CAPACIDAD MÁXIMA.
• Los modos CORRIENTE DE AIRE PROGRESIVA y AIRE DIRIGIDO no se pueden utilizar conjuntamente.

El acondicionador de aire trabaja a capacidad máxima para enfriar la habitación o calentarla rápidamente.

1 Con la unidad en funcionamiento, pulse la tecla CAPACIDAD MÁXIMA.

• En el mando a distancia se visualiza la indicación "☐" y el símbolo de CORRIENTE DE ÁIRE se alargará.
• Desaparece la indicación de temperatura.
• La lámpara verde de CAPACIDAD MÁXIMA (♀) se iluminará.

CANCELAR

Pulse de nuevo la tecla CAPACIDAD MÁXIMA.

- La lámpara verde de CAPACIDAD MÁXIMA (♀) se apagará.

NOTA:

• El acondicionador de aire operará en la velocidad del ventilador "Extra ALTA" durante cinco minutos y después cambiará a "ALTA".
• No es posible ajustar la temperatura o la velocidad del ventilador en el modo CAPACIDAD MÁXIMA.
• Los modos AHORRO DE ENERGÍA y CAPACIDAD MÁXIMA no se pueden utilizar conjuntamente.

FUNCIONAMIENTO EN MODO AHORRO DE ENERGÍA

La temperatura es controlada automáticamente para ahorrar energía.

1 Con la unidad en funcionamiento, pulse la tecla AHORRAR ENERGÍA.

• En el mando a distancia se visualiza la indicación “\$”
• La velocidad del ventilador se ajustará al modo AUTOMÁTICO.

CANCELAR

Pulse nuevamente la tecla AHORRAR ENERGÍA.

NOTA:

• En modo CALENTAR, la temperatura fluctuará automáticamente entre 0 y 2 °C por debajo de la temperatura ajustada originalmente.
  En modo ENFRIAR o DESHUMECTAR, la temperatura fl uctuará automáticamente entre 0 y 1 °C por encima de la temperatura ajustada originalmente.
• Los modos AHORRO DE ENERGÍA y CAPACIDAD MÁXIMA no se pueden utilizar conjuntamente.

TEMPORIZADOR DE DESCONEXIÓN de 1·2·3·5h

Cuando se ajusta el TEMPORIZADOR DE DESCONEXIÓN de 1.2.3.5h, la unidad se apagará automáticamente en función de las horas ajustadas.

1 Pulse TEMPORIZADOR DE DESCONEXIÓN de 1·2·3·5h para ajustar las horas deseadas.

• La lámpara anaranjada de TEMPORIZADOR (Se iluminará.
• El tiempo restante se indicará en el mando a distancia en incrementos de una hora.

CANCELAR

Pulse la tecla SET/C.

Alternativamente, pulse el TEMPORIZADOR DE DESCONEXIÓN de 1·2·3·5h.

- La lámpara anaranjada del TEMPORIZADOR (ase apagará.

NOTA:

• EI TEMPORIZADOR DE DESCONEXIÓN de 1:2 3·5h tiene prioridad sobre el TEMPORIZADOR DE CONEXIÓN y sobre el TEMPORIZADOR DE DESCONEXIÓN.
• Si el TEMPORIZADOR DE DESCONEXIÓN de 12-3-5h se ajusta sin la unidad en marcha, la unidad funcionará en el modo ajustado anteriormente.
• Si está activado el TEMPORIZADOR DE CONEXIÓN o el TEMPORIZADOR DE DESCONEXIÓN, ambos ajustes se cancelan con la tecla CANCELACIÓN DEL TEMPORIZADOR (SET/C).

TEMPORIZADOR DE DESCONEXIÓN

1 Pulse la tecla TEMPORIZADOR DE DESCONEXIÓN.

- El indicador TEMPORIZADOR DE DESCONEXIÓN parpadeará.

2 Pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora actual.

- El tiempo puede regularse en incrementos de 10 minutos.

2 Pulse la tecla SET/C.

- La lámpara anaranjada de TEMPORIZADOR (Use iluminará.

NOTA:

- En el modo TEMPORIZADOR DE DESCONEXIÓN, la temperatura se ajusta automáticamente para evitar que suba o baja excesivamente, por ejemplo, mientras duerme. (Función de desconexión automática nocturna)

Modo ENFRIAR: transcurrida una hora tras establecer el temporizador, el ajuste de temperatura sube 1 °C. Modo CALENTAR: transcurrida una hora tras establecer el temporizador, el ajuste de temperatura sube 3 °C.

TEMPORIZADOR DE CONEXIÓN

1 Pulse la tecla TEMPORIZADOR DE CONEXIÓN.

- El indicador TEMPORIZADOR DE CONEXIÓN parpadeará.

2 Pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora actual.

- El tiempo puede regularse en incrementos de 10 minutos.

2 Pulse la tecla SET/C.

La lámpara anaranjada de TEMPO-RIZADOR (ase iluminará.

NOTA:

- La unidad se encenderá antes del tiempo ajustado para alcanzar la temperatura deseada en la habitación. (Función de reloj despertador)

CANCELAR

Pulse la tecla SET/C.

• La lámpara anaranjada de TEMPORIZADOR (ase apagará.
• En el mando a distancia se visualizará la hora actual.

PARA MODIFICAR EL AJUSTE DE LA HORA

Cancelar primero la función TEMPORIZADOR y ajustarla de nuevo.

COMBINAR EL TEMPORIZADOR DE CONEXIÓN Y EL TEMPORIZADOR DE DESCONEXIÓN

Ajuste el TEMPORIZADOR DE CONEXIÓN y el TEMPORIZADOR DE DESCONEXIÓN.

Ejemplo

(hora actual: 9:00 p.m.)

TEMPORIZADOR DE DESCONEXIÓN a las 11:00 p.m.

TEMPORIZADOR DE CONEXIÓN a las 7:00 a.m.

- La flecha (▼ o ▲) entre los indicadores del TEMPORIZADOR DE CONEXIÓN y del TEMPORIZADOR DE DESCONEXIÓN señala qué TEMPORIZAOR se activará en primer lugar.

NOTA:

• No es posible programar el TEMPORIZADOR DE CONEXIÓN y el TEMPORIZADOR DE DESCONEXIÓN para utilizar la unidad a temperaturas diferentes o con otros ajustes.
• Es posible programar cualquiera de los temporizadores para que se active antes que el otro.

ES-11

FUNCIÓN AUTO LIMPIEZA

La función AUTO LIMPIEZA reducirá el crecimiento de hongos de moho mediante iones de Plasmacluster y secará por dentro la unidad. Utilice esta función en todos los cambios estacionales.

1 Pulse la tecla AUTO LIMPIEZA cuando la unidad no está en funcionamiento.

• En el mando a distancia se visualiza la indicación "C"
• La lámpara verde de AUTO LIMPIEZA (ó y la azul de PLASMACLUSTER se iluminarán.
• La unidad dejará de funcionar después de cuarenta minutos.

CANCELAR

Pulse la tecla AUTO LIMPIEZA.

- La lámpara verde de AUTO LIMPIEZA (1) y la azul de PLASMACLUSTER se apagaran.

• Durante el proceso de AUTO LIMPIEZA no se puede ajustar la temperatura ni la velocidad del ventilador ni la dirección de la corriente de aire. Tampoco se puede ajustar el temporizador.
• Los hongos de moho ya formados no se pueden eliminar con esta función.

TECLA VISUALIZACIÓN

Pulse la tecla VISUALIZACIÓN cuando las lámparas de la unidad brillen demasiado. (La lámpara roja de FUNCIONAMIENTO y la lámpara anaranjada de TEMPORIZADOR no se pueden apagar.)

1 Con la unidad en funcionamiento, pulse la tecla VISUALIZACIÓN.

- La lámpara azul de PLASMACLUSTER, la verde de AUTO LIMPIEZA (Cy/o la verde de CAPACIDAD MÁXIMA (2) se apagarán.

ILUMINAR

Pulse nuevamente la tecla VISUALIZACIÓN.

• La lámpara roja de FUNCIONAMIENTO (☑ se iluminará.
• El modo y la temperatura se seleccionan automáticamente al encender la unidad en función de la temperatura ambiente y de la temperatura exterior. La velocidad del ventilador está ajustada a AUTOMÁTICO.

APAGAR

Pulse de nuevo la tecla AUX.

- La lámpara roja de FUNCIONAMIENTO (13) se apagará.

ES-12

MANTENIMIENTO

Asegúrese de detener el funcionamiento y apagar el diferencial antes de realizar cualquier mantenimiento.

LIMPIEZA DE LOS FILTROS DE AIRE

Los fi ltros deben limpiarse cada dos semanas.

1 Desconecte la unidad.

2 Retire los fi Itros.

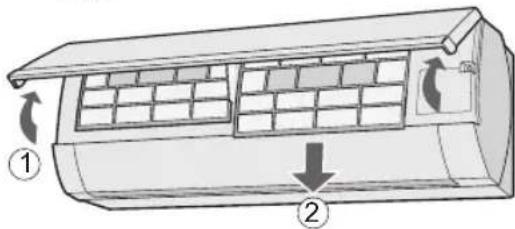

① Levante el panel de apertura.
② Para retirarlos, tire de los filtros hacia abajo.

3 Retire los filtros purificadores de aire de los fi ltros de aire.
4 Limpie los fi ltros.

Use un aspirador para retirar el polvo. Si los fi ltros están sucios, lávelos con agua tibia y un detergente suave. Seque los fi ltros a la sombra antes de volverlos a instalar.

5 Vuelva a colocar los filtros purificadores de aire.
6 Vuelva a colocar los fi ltros y cierre el panel de apertura.

LIMPIEZA DE LA UNIDAD Y DEL MANDO A DISTANCIA

• Límpielos con un paño suave.
- No rocíe o derrame agua directamente sobre ellos para evitar descargas eléctricas o daños al equipo.
- No utilice agua caliente, diluyentes, polvos abrasivos o disolventes fuertes.

MANTENIMIENTO DESPUÉS DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Utilice la unidad en modo AUTO LIM- PIEZA para secar la unidad completa- mente por dentro.
2 Detenga el funcionamiento de la unidad y apague el diferencial.
3 Limpie los fi Itros y colóquelos de nuevo.

MANTENIMIENTO ANTES DE UN PERÍODO DE USO DEL ACONDICIONADOR DE AIRE

1 Asegúrese de que los fi Itros de aire no estén sucios.
2 Asegúrese de que nada obstruye las entradas o salidas de aire.

CAMBIAR EL FILTRO PURIFICADOR DE AIRE

Los fi ltros deben cambiarse cada 3 a 6 meses.

1 Retire los filtros de aire los filtros purifi cadores de aire viejos.
2 Coloque los filtros purificadores de aire nuevos debajo de los topes de filtro localizados en los filtros de aire.

NOTA:

- Los filtros purificadores de aire no se pueden lavar para ser reutilizados. Puede solicitar fil-tros nuevos a su distribuidor más cercano.

Desecho de los fi Itros

Deseche los fi Itros cambiados de acuerdo a las leyes y regulaciones locales.

Materiales del FILTRO PURIFICADOR DE AIRE

Filtro: Polipropileno

Marco: Poliéster

OBSERVACIÓN SOBRE EL FUNCIONAMIENTO

Enfriar (AY-XPC18LR)
	Temperatura interna	Temperatura externa
Límite superior	32 °C	46 °C (una unidad)
		43 °C (varias unidades)
Límite inferior	21 °C	10 °C (una unidad)
		21 °C (varias unidades)

Enfriar (AY-XP24LR)
	Temperatura interna	Temperatura externa
Límite superior	32 °C 46 °C
Límite inferior	21 °C -10 °C

Calentar (AY-XPC18LR, AY-XP24LR)
	Temperatura interna	Temperatura externa
Límite superior	27°C 24 °C
Límite inferior	--15 °C

• El dispositivo protector que incorpora el aparato puede impedir que siga funcionando cuando se use a una temperatura superior a este margen.
• Si el aparato funciona continuamente en el modo ENFRIAR o DESHUMECTAR, puede formarse condensación en la salida de aire cuando la humedad ambiental es superior a un 80%.

FALLO DE CORRIENTE

• Este acondicionador de aire incorpora una función de memoria automática para almacenar la confi guración si ocurre un fallo de corriente.
  Recuperado el suministro eléctrico, el aparato se reiniciará automáticamente con los ajustes activos antes del fallo de la corriente, a excepción de la confi guración del reloj.
• Si se produce un fallo de corriente con el temporizador en funcionamiento, el ajuste del temporizador se cancelará y no se recuperará tras la vuelta del suministro eléctrico.

OBERVACIÓN SOBRE EL MODO DE CALENTAMIENTO

FUNCIÓN DESHIELO

- Si se forma hielo en la unidad externa durante la operación de calentamiento, la unidad funcionará en modo de deshielo automático durante unos cinco a diez minutos para retirar el hielo. Durante esta fase, el ventilador interior y el ventilador exterior dejan de funcionar.

EFICIENCIA DEL CALENTAMIENTO

• El aparato utiliza una bomba de calor que extrae el calor del aire exterior y lo libera en la habitación. Por esta razón, la temperatura del aire exterior infl uye en gran medida en la efi ciencia de calentamiento.
• Si la efi ciencia del calentamiento se reduce debido a temperaturas bajas exteriores, utilice un calentador adicional.
• El proceso de calentamiento de toda la habitación puede llevar cierto tiempo dado que la unidad emplea un circuito de circulación forzada de aire.

NOTA PARA EL USO DE AY-XPC18LR COMO ACONDICIONADOR DE AIRE MULTISISTEMA

En los acondicionadores de aire multisistema, se pueden conectar varias unidades interiores a una unidad exterior.

El acondicionador de aire multisistema no permite utilizar varias unidades interiores en modo diferente.

• Si se utiliza una unidad en modo ENFRIAR (o DESHUMECTAR), el resto de unidades deben funcionar en el mismo modo. Tiene prioridad el modo de la unidad interior que primero se pone en funcionamiento. Si se intenta activar una unidad posteriormente en un modo diferente, no se pondrán en marcha. Empezará a emitir señales sonoras y la lámpara de FUNCIONAMIENTO y la de TEMPORIZADOR empezarán a parpadear. En este caso, ajuste todas las unidades interiores al mismo modo de funcionamiento.
• El modo ENFRIAR y el modo DESHUMEC-TAR se pueden ajustar simultáneamente.

ANTES DE LLAMAR AL DEPARTAMENTO TÉCNICO

Los siguientes estados no implican un funcionamiento incorrecto del equipo.

La unidad no se pone en marcha

- La unidad no funcionará inmediatamente después de apagarla. La unidad no funcionará inmediatamente después de variar el modo de servicio. La intención es proteger la unidad. Espere tres minutos antes de poner en funcionamiento la unidad.

No sale aire caliente

• En el modo CALENTAR, puede suceder que el ventilador interior tarde de dos a cinco minutos en comenzar a funcionar después de encender la unidad. La intención es evitar que la unidad despida aire frío.
• La unidad se está deshelando. Espere de cinco a diez minutos.

Olores

- La unidad podría despedir olores de muebles y alfombras absorbidos.

Crujidos

- Estos sonidos se producen por la fricción de la unidad al expandirse o contraerse debido a cambios de temperatura.

Zumbidos

- Sonidos emitidos por la unidad al generar iones de plasmcluster.

Silbidos

- Se producen silbidos suaves cuando el refrigerante fl uye por el interior de la unidad.

Niebla en la salida de aire interior

- En el modo enfriar, se desprende niebla por la diferencia entre la temperatura del aire en la habitación y el aire despedido por la unidad.

Vapor de agua

- En el modo calentar, la unidad exterior puede despedir vapor de agua durante el deshielo.

La unidad exterior no se detiene

- Después de detener el funcionamiento, el ventilador de la unidad exterior girará durante aproximadamente un minuto para enfriar la unidad.

Olor despedido en la salida de aire del plasmacluster

- Se trata de olor a ozono que genera el generador iónico Plasmacluster. La concentración de ozono es muy baja y no tiene efectos perjudiciales para la salud. El ozono descargado en el aire se descompone rápidamente y su densidad en la habitación no aumenta.

Cuando se utiliza AY-XPC18LR como acondicionador de aire multisistema

Se calienta una unidad interior que no está en funcionamiento.

Una unidad interior expulsa aire caliente en el modo PLASMACLUSTER únicamente.

- El refrigerante fl uye a través de la unidad interior cuando la otra unidad se encuentra en modo CALENTAR.

No sale aire de una unidad interior cuando la unidad se encuentra en modo PLASMA-CLUSTER únicamente o en modo AUTO LIMPIEZA.

- La unidad externa se está deshelando.

Una unidad interior empieza a emitir señales sonoras y la lámpara de FUNCIONAMIENTO y la de TEMPORIZADOR empiezan a parpadear simultáneamente.

- Compruebe que todas las unidades tienen ajustado el mismo modo. De lo contrario, ajuste todas las unidades interiores al mismo modo de funcionamiento.

Antes de llamar al departamento técnico, compruebe los siguientes puntos.

La unidad no funciona

- Verifi que si el diferencial se ha pisado o si el fusible se ha fundido.

La unidad no enfría (o calienta) la habitación efi cazmente

• Examine los fi ltros. Si están sucios, límpielos.
• Examine la unidad exterior para asegurarse de que la salida y entrada de aire no están obstruidas.
• Examine el termostato para determinar si está bien ajustado.
• Asegúrese de que las ventanas y puertas estén bien cerradas.

La unidad no recibe la señal del control remoto

• Examine las pilas del mando a distancia para comprobar si están viejas o descargadas.
• Trate de enviar la señal de nuevo apuntando el mando a distancia hacia la célula receptora de la unidad.
• Examine las pilas del mando a distancia para comprobar si están correctamente instaladas.
