AY-XP24LR - Klimatyzacja SHARP - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator typu split
Model	AY-XP24LR
Marka	Sharp
Wydajność chłodzenia	7,0 kW (24 000 BTU/h)
Wydajność grzania	8,0 kW (27 300 BTU/h)
Zasilanie	220-240 V ~ 50 Hz, jednofazowe
Pobór mocy chłodzenia (nominalny)	2,2 kW
Pobór mocy grzania (nominalny)	2,4 kW
Współczynnik efektywności energetycznej (EER)	3,18
Współczynnik wydajności (COP)	3,33
Rodzaj czynnika chłodniczego	R32
Ładunek czynnika chłodniczego	1,20 kg
Wymiary jednostki wewnętrznej (S x W x G)	1100 x 330 x 250 mm
Wymiary jednostki zewnętrznej (S x W x G)	900 x 750 x 340 mm
Masa jednostki wewnętrznej	14 kg
Masa jednostki zewnętrznej	48 kg
Przepływ powietrza (chłodzenie)	800 m³/h
Przepływ powietrza (grzanie)	850 m³/h
Poziom hałasu wewnętrzny (niski/wysoki)	25/42 dB(A)
Poziom hałasu zewnętrzny	53 dB(A)
Zakres temperatury pracy (chłodzenie)	-10°C do 43°C
Zakres temperatury pracy (grzanie)	-15°C do 24°C
Kluczowe cechy	Inwerter, Osuszanie, Tylko wentylator, Automatyczny restart, Timer, Tryb uśpienia, Żaluzja wahadłowa, Samoczyszczenie
Typ filtra	Myjny filtr antybakteryjny
Pilot zdalnego sterowania	Na podczerwień z wyświetlaczem LCD
Wymagania instalacyjne	Wymagana profesjonalna instalacja; patrz instrukcja w sprawie odstępów

Często zadawane pytania - AY-XP24LR SHARP

Jak często należy czyścić filtr powietrza?

Czyść filtr co dwa tygodnie przy normalnym użytkowaniu. Wyjmij go, odkurz lub umyj łagodnym detergentem, dokładnie osusz i włóż z powrotem. Zatkany filtr zmniejsza wydajność.

Co oznacza kod błędu E0?

Błąd E0 wskazuje na usterkę komunikacji między jednostką wewnętrzną a zewnętrzną. Sprawdź połączenia przewodów i uruchom ponownie urządzenie. Jeśli problem się powtarza, wezwij technika.

Czy mogę używać klimatyzatora, gdy temperatura na zewnątrz jest poniżej zera?

Tak, urządzenie może grzać do -15°C. Dla chłodzenia minimalna temperatura zewnętrzna wynosi -10°C. Poniżej tych wartości wydajność może się pogorszyć.

Jak ustawić timer?

Naciśnij przycisk TIMER na pilocie. Użyj +/- aby ustawić żądany czas wyłączenia (lub włączenia, jeśli używasz timera włączenia). Potwierdź przyciskiem SET. Urządzenie wyłączy się automatycznie.

Dlaczego urządzenie wydmuchuje ciepłe powietrze w trybie chłodzenia?

Sprawdź, czy tryb jest ustawiony na COOL (nie FAN lub HEAT). Upewnij się, że ustawiona temperatura jest niższa niż temperatura w pomieszczeniu. Wyczyść filtr i sprawdź, czy przepływ powietrza jednostki zewnętrznej nie jest zablokowany.

Co to jest tryb uśpienia?

Tryb uśpienia stopniowo reguluje temperaturę w nocy dla komfortu i oszczędności energii. W trybie chłodzenia podnosi temperaturę; w trybie grzania obniża ją.

Jak wyczyścić jednostkę zewnętrzną?

Wyłącz zasilanie. Użyj miękkiej szczotki lub odkurzacza, aby usunąć zanieczyszczenia z żeberek i wężownic. Unikaj wyginania żeberek. Nie używaj bezpośrednio ciśnienia wody.

Czy mogę samodzielnie zainstalować urządzenie?

Niezalecane. Wymagana jest profesjonalna instalacja ze względu na obsługę czynnika chłodniczego, połączenia elektryczne i odpowiednie wymiary. Nieprawidłowa instalacja unieważnia gwarancję.

Jaka jest zalecana wielkość pomieszczenia dla tego klimatyzatora?

Model AY-XP24LR jest przeznaczony do pomieszczeń o powierzchni około 50-70 m², w zależności od izolacji i nasłonecznienia. Dla najlepszej wydajności skonsultuj się z profesjonalistą.

Jak zresetować pilota?

Wyjmij baterie, naciśnij dowolny przycisk na 5 sekund, a następnie włóż nowe baterie. Jeśli nadal nie reaguje, sprawdź, czy nie ma przeszkód między pilotem a urządzeniem.

INSTRUKCJA OBSŁUGI AY-XP24LR SHARP

Uwaga: Państwa produkt oznaczony jest tym symbolem. Oznacza to, że zużytego sprzętu elektrycznego i elektronicznego nie należy łączyć z odpadami z gospodarstw domowych. Dla tego typu produktów istnieje odrębny system zbiórki odpadów.

A. Informacje dla użytkowników (prywatne gospodarstwa domowe) dotyczące usuwania odpadów

1. W krajach Unii Europejskiej

Uwaga: Jeśli ichcą Państwo usunąć to urządzenie, prosimy nie używać zwykłych pojemników na śmieci!

Zużyty sprzęt elektryczny i elektroniczny należy usuwać oddzielnie, zgodnie z wymogami prawa dotyczącymi odpowiedniego przetwarzania, odzysku i recyklingu zużytego sprzętu elektrycznego i elektronicznego.

Po wdrożeniu przepisów unijnych w Państwach Członkowskich prywatne gospodarstwa domowe na terenie krajów UE mogą bezpłatnie* zwracać zużyty sprzęt elektryczny i elektroniczny do wyznaczonych punktów zbiórki odpadów. W niektórych krajach* można bezpłatnie zwrócić stary produkt do lokalnych punktów sprzedaży detalicznej pod warunkiem, że zakupią Państwo podobny nowy produkt. *)

W celu uzyskania dalszych informacji na ten temat należy skontaktować się z lokalnymi władzami.

Jeśli zużyty sprzęt elektryczny i elektroniczny jest wyposażony w baterie lub akumulatory, należy je usunąć oddzielnie, zgodnie z wymogami lokalnych przepisów.

Jeśli ten produkt zostanie usunięty we właściwy sposób, pomogą Państwo zapewnić, że odpady zostaną poddane przetworzeniu, odzyskowi i recyklingowi, a tym samym zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego, które w przeciwnym razie mogłyby mieć miejsce na skutek niewłaściwej obróbki odpadów.

2. Kraje pozaunijne

Jeśli ichą Państwo pozbyć się produktu, należy skontaktować się z władza- mi lokalnymi i uzyskać informacje na temat prawidłowej metody usunięcia produktu.

B. Informacje dla użytkowników biznesowych dotyczące usuwania odpadów.

1. W krajach Unii Europejskiej

W przypadku gdy produkt używany jest do celów handlowych i zamierzają go Państwo usunąć:

Należy skontaktować się z dealerem firmy SHARP, który poinformuje o możliwości zwrotu wyrobu. Bye może będą Państwo musieli ponieść koszty zwrotu i recyklingu produktu. Produkty niewielkich rozmiarów (i w małych ilościach) można zwrócić do lokalnych punktów zbiórki odpadów.

2. Kraje pozaunijne

Jeśli chcą Państwo usunąć ten produkt, należy skontaktować się z władzami lokalnymi i uzyskać informacje na temat prawidłowej metody jego usunięcia.

Pb

Bateria dostarczona wraz z produktem może zawierać śladowe ilości ołowiu. W krajach Unii Europejskiej: Przekreślony pojemnik na odpady oznacza, że zużytych baterii nie należy wyrzucać do pojemników z odpadami domowymi! Dla zużytych baterii istnieją oddzielne systemy zbiórki, które zapewnią prawidłowe przetwarzanie i odzysk zgodnie z obowiązującym prawem. Szczegóły na temat systemów zbiórki otrzymają Państwo u lokalnych władz.

W Szwajcarii: Zużyte baterie można zwrócić w punkcie sprzedaży.

Kraje pozaunijne: W celu uzyskania szczegółowych informacji na temat prawidłowej metody pozbycia się zużytych baterii, proszę o kontakt z władzami lokalnymi.

Zawiera fluorowane gazy cieplarniane objęte Protokołem z Kioto R410A (Współczynnik ocieplenia globalnego 1980)

PL

POLSKI

SPIS TREŚCI

• ŚRODKI OSTROŻNOŚCI....PL-1

- NAZWY CZEŚCI PL-2

• OBSŁUGA PILOTA ZDALNEGO STEROWANIA.PL-4

- Nie należy ciągnąć za kabel zasilający ani go deformować. Ciągnięcie i niewłaściwe korzystanie z kabla może spowodować uszkodzenie urządzenia i porażenie prądem osób znajdujących się w pobliżu.

- Nie wolno przez dłuższy czas pozostawać w strumieniu powietrza wylatującego bezpośrednio z klimatyzatora, ponieważ mogłoby to mieć negatywny wpływ na stan zdrowia.

- Jeśli w klimatyzowanym pomieszczeniu mają przebywać noworodki, małe dzieci, osoby starsze, obłożnie chore lub niepełnosprawne, należy się upewnić, że temperatura w pomieszczeniu jest dla nich odpowiednia.

- Do klimatyzatora nie wolno wprowadzać żadnych przedmiotów, ponieważ mogłyby zostać wyrzucone przez pracujące z dużą prędkością wewnętrzne wentylatory i spowodować zranienie osób znajdujących się w pobliżu.

- Klimatyzator należy prawidłowo uziemić. Przewodu uziemiającego nie wolno podłączać do rur gazowych ani wodociągowych, instalacji odgromnikowej ani przewodu uziemiającego linii telefonicznej. Nieodpowiednie uziemienie może spowodować porażenie prądem.

- Jeśli praca klimatyzatora w jakikołwiek sposób odbiega od normy (np. wyczuwalny jest zapach spalenizny), należy natychmiast wyłączyć klimatyzator i odłączyć go od sieci elektrycznej.

- Należy przestrzegać lokalnych przepisów dotyczących kabli zasilających. Użycie nieodpowiedniego kabla mogłoby spowodować przegrzewanie gniazdka, wtyczki i kabla, a nawet doprowadzić do pożaru.

- Użyty kabel musi być zgodny z zaleceniami producenta. Wymianę uszkodzonego kabla może przeprowadzić wyłącznie wykwalifikowany pracownik serwisu.

- Klimatyzator należy chronić przed bezpośrednim działaniem wody, ponieważ mogłaby ona spowodować porażenie prądem lub uszkodzić urządzenie.

- Nie wolno próbować instalować, demontować i naprawiać klimatyzatora samodzielnie. Nieodpowiednie postępowanie mogłoby spowodować porażenie prądem, wyciek wody, pożar itp. W sprawie instalacji, demontażu lub naprawy klimatyzatora należy porozumieć się ze sprzedawcą urządzenia lub przedstawicielem autoryzowanego serwisu.

OSTRZEŻENIE

- Należy od czasu do czasu otwierać okno lub drzwi, żeby przewietrzyć pomieszczenie, zwłaszcza jeśli pracują w nim urządzenia gazowe. Nieodpowiednia wentylacja może spowodować brak świeżego powietrza.

- Nie wolno naciskać przycisków mokrymi rękoma, ponieważ mogłoby to spowodować porażenie prądem.

- Ze względów bezpieczeństwa, jeśli klimatyzator ma pozostawać przez dłuższy czas nieużywany, należy go wyłącać głównym wyłącznikiem.

- Należy regularnie kontrolować mocowanie wspornika urządzenia zewnętrznego, żeby upewnić się, że jest ono prawidłowe i nie ma ryzyka odpadnięcia.

- Nie wolno kłaść żadnych przedmiotów ani samemu stawać na urządzeniu zewnętrznym. Przedmiot lub osoba mogłyby spaść, powodując wypadek.

- Opisywany klimatyzator jest przeznaczony do eksploatacji w pomieszczeniach mieszkalnych lub biurach. Nie należy używać go w pomieszczeniach przeznaczonych do chowu zwierząt ani szklarniach.

- Na klimatyzatorze nie wolno ustawiać naczyń z wodą. Przedostanie się wody do wnętrza urządzenia mogłoby spowodować uszkodzenie izolacji i porażenie prądem.

- Nie wolno blokować otworów wlotowych ani wylotowych urządzenia. Mogłoby to doprowadzić do obniżenia wydajności urządzenia lub inne problemy.

- Przed przeprowadzeniem jakichkolwiek czynności konserwacyjnych lub czyszczenia należy bezwzględnie przerwać pracę urządzenia i wyłączyć je głównym wyłącznikiem sieciowym. Wentylator pracujący we wnętrzu klimatyzatora mógłby spowodować obrażenia.

- Opisywane urządzenie nie jest przeznaczone do obsługi przez dzieci lub osoby niedołęzne bez dozoru. Dzieci nie wolno pozostawiać w pobliżu urządzenia bez opieki, żeby się upewnić, że nie będą go wykorzystywać do zabawy.

- Klimatyzator należy podłączyć do źródła zasilania o odpowiednim napięciu i częstotliwości. Użycie źródła zasilania o nieodpowiednim napięciu lub częstotliwości może doprowadzić do uszkodzenia urządzenia a nawet pożaru.

- Urządzenia nie należy instalować w miejscach, w których możliwy jest wyciek łatwopalnego gazu, ponieważ mogłoby to spowodować wybuch.

Urządzenie należy instalować w pomieszczeniach o minimalnej ilości kurzu, dymu i wilgoci w powietrzu.

- Rurkę odpływową należy poprowadzić w sposób zapewniający odpowiednie odprowadzanie kondensatu. W przeciwnym razie woda mogłaby się gromadzić w pomieszczeniu, na meblach itp.

- Zależnie od miejsca instalacji, należy się upewnić, że został zastosowany wyłącznik zasilania lub bezpiecznik różnicowy.

NAZWY CZĘŚCI

JEDNOSTKA WEWNETRZNA

1 Otwór wlotowy
2 Panel przedni
3 Wkładka filtrująca
4 Filtr powietrza
5 Przycisk AUX
6 Okienko odbiornika sygnału
7 Pionowa prowadnica powietrza
8 Pozioma prowadnica powietrza
9 Otwór wylotowy

10 Wskaźnik PLASMACLU-STER (niebieski)
11 Wskaźnik OPERATION (czerwony☐)
12 Wskaźnik TIMER (pomarańczowy)
13 Wskaźnik FULL POWER (zielony)
14 Wskaźnik SELF CLEAN (zielonyC)

UWAGA:

Wygląd rzeczywistych urządzeń może nieznacznie odbiegać od powyższych rysunków.

PL-2

PILOT ZDALNEGO STEROWANIA

1 NADAJNIK

2 Przycisk COOL

3 Przycisk DRY

4 Przycisk HEAT

5 Przycisk STOP

6 Przyciski TEMP.

12 Przycisk SWING (regulacja nadmuchu w pionie)

13 Przycisk SWING (regulacja nadmuchu w poziomie)

14 Przycisk COANDA AIRFLOW

15 Przycisk ENERGY SAVE

16 Przycisk SELF CLEAN

17 Przycisk TIMER ON

18 Przycisk TIMER SET/CANCEL

19 Przycisk TIMER +

20 Przycisk TIMER -

21 Przycisk CLOCK

22 Przycisk DISPLAY

23 Przycisk RESET

24 Przycisk TIMER OFF

WYŚWIETLACZ

1 Wskaźniki trybu pracy

2 Wskaźnik prędkości wentylatora

3 Wskaźnik PLASMACLUSTER

4 Wskaźnik AIRFLOW (COOL/DRY)

5 Wskaźnik AIRFLOW (HEAT)

6 Wskaźnik COANDA AIRFLOW

7 Wskaźnik ENERGY SAVE

8 Wskaźnik BATTERY

9 Wskaźnik TRANSMITTING

10 Wskaźnik SELF CLEAN

11 Wskaźnik COANDA AIRFLOW (COOL/DRY)

12 Wskaźnik FULL POWER

13 Wskaźnik SPOT AIR

14 Wskaźnik TEMPERATURY

15 Wskaźnik TIMER OFF

16 Wskaźnik TIMER ON/CLOCK

PL-3

OBSŁUGA PILOTA ZDALNEGO STEROWANIA

WKŁADANIE BATERII

1 Zdejmij osłonę pojemnika na baterie.
2 Włóż dwie baterie typu „AAA (R03)”. • Upewnij się, że baterie są prawidłowo zainstalowane, zgodnie z oznaczeniami polaryzacji (+) i (-).
3 Założ z powrotem osłonę pojemnika na baterie.
4 Naciśnij przycisk RESET. • Na wyświetlaczu pojawi się godzina „AM 6:00”.

UWAGA:

• W normalnym trybie eksploatacji żywotność baterii wynosi około jednego roku.
• Wymień baterie, gdy na pilocie pojawi się symbol „☐”.
• Należy wymieniać zawsze obydwie baterie równocześnie, zwracając uwagę, aby były one tego samego typu.
• Jeśli urządzenie ma pozostawać przez dłuższy czas nieużywane, należy wyjąć baterie z pilota.

USTAWIENIE AKTUALNEJ GODZINY

Można wybrać jeden z dwóch formatów czasu: 12-godzinny lub 24-godzinny.

1 Żeby ustawić format 12-godzinny, naciśnij jeden raz przycisk CLOCK. Żeby ustawić format 24-godzinny, naciśnij dwa razy przycisk CLOCK.
2 Przy pomocy przycisków TIMER +/- ustaw aktualny czas.

• Przytrzymaj wciśnięty przycisk, żeby szybciej zwiększać lub zmniejszać wskazania czasu.
• Przytrzymaj wciśnięty przycisk, żeby szybciej zwiększać lub zmniejszać wskazania czasu.
  2 Naciśnij przycisk SET/C.

• Dwukropek (:) pulsuje.

- Podczas operacji sterowanej zegarem nie można regulować ustawień zegara.

OBSŁUGA PILOTA ZDALNEGO STEROWANIA

Skieruj pilota w stronę okienka odbiornika sygnału w urządzeniu i naciśnij żądany przycisk. Po odebraniu polecenia urządzenie wyemituje krótki sygnał dźwiękowy.

• Upewnij się, że pomiędzy pilotem a okienkiem odbiornika sygnału nie ma żadnych przeszkód (np. zasłon).
• Efektywny zasięg działania pilota wynosi 7 m.

OSTRZEŻENIA:

• Należy się upewnić, że na okienko odbiornika sygnału nie pada bezpośrednio silne światło słoneczne, ponieważ mogłoby ono uniemożliwić prawidłowy odbiór.
• Światło lampy jarzeniowej również może zakłócać odbiór sygnału.
• Pilota nie należy pozostawiać w miejscach silnie nasłonecznionych ani w pobliżu kaloryfera. Pilota należy chronić również przed wilgocią i wstrząsami.

INSTALACJA WKŁADEK FILTRUJĄCYCH

Filtry oczyszczają powietrze z kurzu.

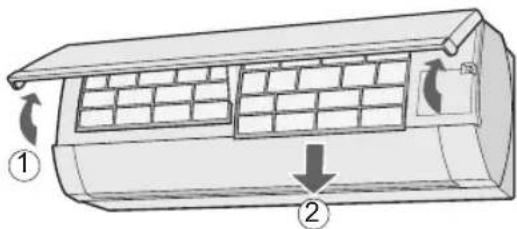

1 Wyjmij fi ltry powietrza.

① Otwórz panel przedni.
② Pociągnij filtry w dół, żeby je wyjąć z klimatyzatora.

2 Utoż wkładkę filtrującą pod zacze- pami umieszczonymi na fi ltrze powie- trza.

3 Zainstaluj ponownie filtry i za- mknij panel przedni.

• Plastikowe opakowanie należy otworzyć dopiero bezpośrednio przed instalacją filtrów, żeby nie zmniejszyć ich żywotności.
• Nie należy wystawiać filtrów na bezpośrednie działanie promieni słonecznych, żeby nie uległy uszkodzeniu.

JAK OSZCZĘDZAĆ ENERGIĘ

Poniżej zamieszczonych jest kilka wska- zówek, które ułatwią oszczędzanie energii podczas korzystania z klimatyzatora.

Ustawiaj właściwą temperaturę

- Ustawianie za wysokiej lub zbyt niskiej temperatury niż to konieczne powoduje nadmierne zużywanie energii.

Unikaj bezpośredniego działania promieni słonecznych i przeciągów

• Zastonięcie okien podczas chłodzenia spowoduje zmniejszenie zużycia energii.
• Podczas chłodzenia i ogrzewania należy zamykać okna i drzwi.

Utrzymuj filtry w czystości, żeby zapewnić efektywne działanie

Wyłącz klimatyzator głównym wyłącznikiem, jeśli urządzenie ma pozostawać przez dłuższy czas nieużywane

- Jednostka wewnętrzna zużywa niewielką ilość energii, nawet jeśli jest wyłączona.

PODSTAWY OBSŁUGI

1 Naciśnij przycisk COOL, DRY lub HEAT.

: COOL (chłodzenie)

DRY (osuszanie)

HEAT (ogrzewanie)

- Czerwony wskaźnik OPERATION (主)zacznie świecić.

WYŁACZANIE KLIMATYZATORA

Naciśnij przycisk STOP.

• Czerwony wskaźnik OPERATION (☐) wyłączy się.

2 Przyciskami TEMP. ustaw żadana temperaturę. (Tryby COOL i HEAT)

Zakres ustawienia temperatury: od 18 do 32°C. (Tryb DRY)

Temperaturę można zmieniać o 2°C powyżej lub poniżej temperatury ustawionej automatycznie.

(Przykład: o 1°C wyżej)

(Przykład: o 2°C niżej)

3 Przyciskiem FAN ustaw żądaną prędkość wentylatora.

- W trybie DRY wentylator pracuje w trybie AUTO i nie można tego zmienić.

PL-6

USTAWIENIE KIERUNKU PRZEPLYWU POWIETRZA

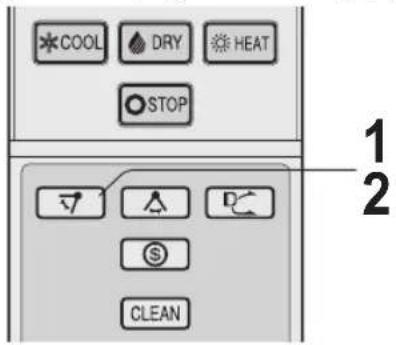

REGULACJA STRUMIENIA POWIE- TRZA W PIONIE

1 Naciśnij przycisk SWING ( 7. • Pionowa prowadnica powietrza zmieni
2 Gdy pionowa prowadnica powietrza znajdzie się w odpowiednim położeniu, naciśnij ponownie przycisk SWING (☑).

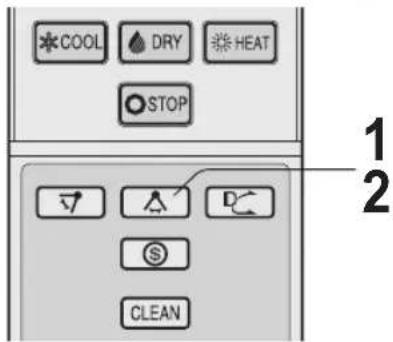

REGULACJA STRUMIENIA POWIE- TRZA W POZIOMIE

1 Naciśnij przycisk SWING (
- Pozioma prowadnica powietrza zmieni położenie.
2 Gdy pozioma prowadnica powietrza znajdzie się w odpowiednim położeniu, naciśnij ponownie przycisk SWING ( ).

W żadnym przypadku nie wolno próbować ręcznie przestawiać prowadnic.

• Ręczna regulacja prowadnic może spowodować uszkodzenie klimatyzatora.
• Jeśli pionowa prowadnica będzie się przez dłuższy czas znajdowała w najniższym położeniu w trybie COOL lub DRY, może dojść do skrapłania się na niej pary wodnej.

UWAGA:

- Zakres regulacji jest mniejszy, żeby zapobiec kapaniu skraplającej się pary.

TRYB PLASMACLUSTER

Jony Plasmacluster uwalniane do pomieszczenia będą ograniczały liczbę unoszących się w powietrzu zarodników grzybów pleśniowych.

1 Podczas pracy klimatyzatora naciś-nij przycisk PLASMACLUSTER.

• Na pilocie pojawi się wskaźnik „ion”.
• Niebieski wskaźnik PLASMACLUSTER zacznie świecić.

ANULOWANIE

Naciśnij ponownie przycisk PLASMAC-LUSTER.

- Niebieski wskaźnik PLASMACLUSTER wyłączy się.

UWAGA:

• Ustawienie trybu pracy PLASMACLUSTER zostanie zachowane w pamięci, dzięki czemu przy następnym uruchomieniu klimatyzatora zostanie przywołane automatycznie.
• Żeby ustawić tryb PLASMACLUSTER tylko w połączeniu z trybem FAN (sam wentylator), naciśnij przycisk PLASMACLUSTER, gdy klimatyzator będzie wyłączony.
  Wskaźnik trybu pracy na pilocie wyłączy się, a ustawienie prędkości wentylatora w trybie AUTO będzie niemożliwe.

SYSTEM STEROWANIA PRZEPLYWEM POWIETRZA COANDA

Podczas pracy w trybie chłodzenia (COOL) lub osuszania (DRY) pionowa prowadnica powietrza jest ustawiona skośnie do góry, kierując zimne powietrze na sufit, żeby uniknąć bezpośredniego nadmuchu na osoby w pomieszczeniu. W trybie ogrzewania (HEAT) prowadnica pionowa jest ustawiona skośnie do dołu, kierując ciepłe powietrze na podłogę.

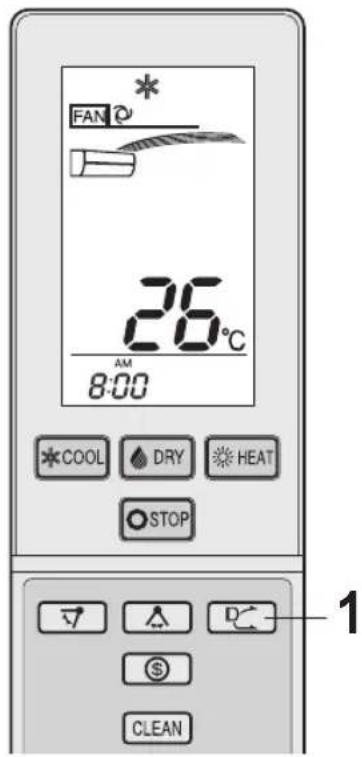

1 Podczas pracy klimatyzatora naciś-nij przycisk COANDA AIRFLOW.

(tryb COOL/DRY) Na pilocie pojawi się wskaźnik „”.
(tryb HEAT) • Na pilocie pojawi się wskaźnik „ ANULOWANIE

Naciśnij ponownie przycisk COANDA AIRFLOW.

UWAGA:

• Jeżeli chcesz włączyć funkcję COANDA AIRFLOW w trybie pracy z pełną mocą, naciśnij przycisk COANDA AIRFLOW podczas pracy klimatyzatora w trybie pracy z pełną mocą.
• Nie można jednocześnie korzystać z funkcji sterowania przepływem powietrza COANDA i nadmuchu punktowego.

NADMUCH PUNKTOWY

Prowadnice są ustawiane tak, żeby skierować powietrze w żądane miejsce.

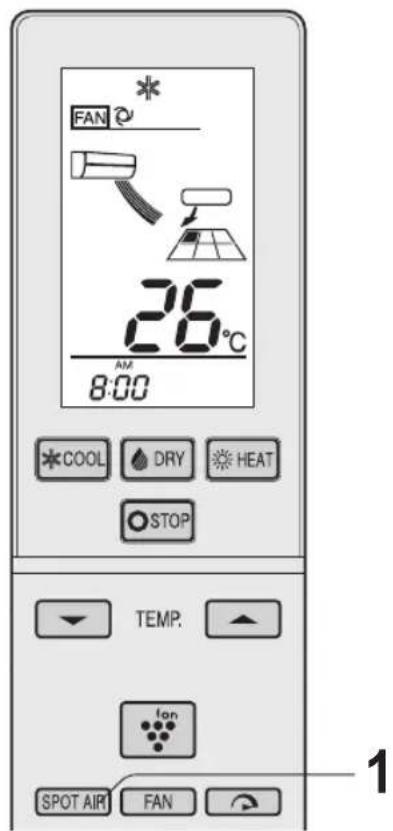

1 Naciśnij przycisk SPOT AIR, żeby wybrać żądany kierunek przepływu powietrza.

UWAGA:

• Jeśli chcesz skorzystać z funkcji nadmuchu punktowego podczas działania w trybie pracy z pełną mocą, naciśnij przycisk SPOT AIR przy aktywnym trybie pracy z pełną mocą.
• Nie można jednocześnie korzystać z funkcji sterowania przepływem powietrza COANDA i nadmuchu punktowego.

TRYB PRACY Z PEŁNA MOCA

W tym trybie klimatyzator pracuje z maksymalną mocą, szybko chłodząc lub ogrzewając pomieszczenie.

1 Podczas pracy klimatyzatora naciś-nij przycisk FULL POWER.

• Na pilocie pojawi się wskaźnik „”, a wskaźnik AIR FLOW wydłuży się.
• Wskaźnik temperatury się wyłączy.
• Zielony wskaźnik FULL POWER ( ) zacznie świecić.

ANULOWANIE

Naciśnij ponownie przycisk FULL POWER.

- Zielony wskaźnik FULL POWER ( ) wyłączy się.

TRYB ENERGOOSZCZĘDNY

Temperatura jest automatycznie regulowana w celu oszczędzania energii.

1 Podczas pracy klimatyzatora naciś-nij przycisk ENERGY SAVE.

• Na pilocie pojawi się wskaźnik „”
• Prędkość wentylatora zostanie przestawiona na AUTO.

ANULOWANIE

Naciśnij ponownie przycisk ENERGY SAVE.

UWAGA:

• Klimatyzator będzie pracował z ustawieniem prędkości wentylatora na „Extra HIGH” przez 5 minut, a następnie prędkość wentylatora zostanie zmieniona na „HIGH”.
• Podczas pracy w trybie z pełną mocą nie można regulować temperatury ani prędkości wentylatora.
• Nie można jednocześnie używać trybu energooszczędnego i trybu pracy z pełną mocą.

UWAGA:

• W trybie ogrzewania (HEAT) temperatura jest automatycznie regulowana w zakresie 0 - 2°C poniżej oryginalnie ustawionej wartości.
  W trybach chłodzenia (COOL) i osuszania (DRY) temperatura jest automatycznie regulowana w zakresie 0 - 1°C poniżej oryginalnie ustawionej wartości.
• Nie można jednocześnie używać trybu energooszczędnego i trybu pracy z pełną mocą.

WYŁĄCZNIK CZASOWY

Klimatyzator zaprogramowany w opisany poniżej sposób wyłączyć się automatycznie po upływie ustawionego czasu.

1 Naciśnij przycisk 1·2·3·5h, żeby usta- wić żądany czas.

• Pomarańczowy wskaźnik TIMER (☐) zacznie świecić.
• Czas do wyłączenia będzie pokazywany na pilocie z godzinnym skokiem.

ANULOWANIE

Naciśnij przycisk SET/C.

Możesz również nacisnąć przycisk 1·2·3·5h.

- Pomarańczowy wskaźnik TIMER (💡) wyłączy się.

• Ustawienia wyłącznika czasowego mają priorytet nad operacjami sterowanymi zegarem (TIMER).
• Jeśli wyłącznik czasowy zostanie ustawiony w momencie, w którym klimatyzator nie będzie działał, klimatyzator będzie pracował zgodnie z ostatnio używanymi ustawieniami.
• Jeżeli został ustawiony włącznik i/lub wyłącznik czasowy, przycisk TIMER CANCEL anuluje wszystkie ustawienia.

OPERACJE STEROWANE ZEGAREM (TIMER)

WYŁĄCZNIK CZASOWY

1 Naciśnij przycisk TIMER OFF.

- Wskaźnik TIMER OFF zacznie pulsować.

2 Przy pomocy przycisków TIMER +/- ustaw żądany czas.

- Czas można ustawiać z 10-minutowym skokiem.

2 Naciśnij przycisk SET/C.

- Pomarańczowy wskaźnik TIMER (☐) zacznie świecić.

UWAGA:

• Jeśli zaprogramowany jest wyłącznik czasowy, klimatyzator automatycznie zmienia ustawienie temperatury, żeby zapobiec nadmiernemu obniżeniu lub podwyższeniu temperatury w pomieszczeniu (np. podczas snu osób znajdujących się w pomieszczeniu).
  Tryb COOL: Po upływie godziny od zaprogramowania wyłącznika czasowego ustawiona temperatura wzrośnie o 1°C.
  Tryb HEAT: Po upływie godziny od zaprogramowania wyłącznika czasowego ustawiona temperatura zmniejszy się o 3°C.

WŁACZNIK CZASOWY

1 Naciśnij przycisk TIMER ON.

- Wskaźnik TIMER ON zacznie pulsować.

2 Przy pomocy przycisków TIMER +/- ustaw żądany czas.

- Czas można ustawiać z 10-minutowym skokiem.

2 Naciśnij przycisk SET/C.

- Pomarańczowy wskaźnik TIMER (💡) zacznie świecić.

UWAGA:

- Klimatyzator włączy się trochę wcześniej, żeby doprowadzić temperaturę do żądanego poziomu.

ANULOWANIE

Naciśnij przycisk SET/C.

• Pomarańczowy wskaźnik TIMER (💡) się wyłączy.
• Na pilocie zostanie wyświetlony aktualny czas.

Najpierw anuluj ustawienia operacji sterowanych zegarem, a następnie ustaw je ponownie.

JEDNOCZESNE UŻYWANIE WŁĄCZNIKA I WYŁĄCZNIKA CZASOWEGO

Ustaw czas dla funkcji wyłącznika i włącznika czasowego.

Przykład:

(Bieżący czas: 9:00 p.m.)

Ustaw wyłącznik na 11:00 p.m.

Ustaw włącznik na 7:00 a.m.

- Strzałka ( ▼ lub ▲ ) pomiędzy wskaźnikiem TIMER ON i wskaźnikiem TIMER OFF wskazuje, który timer zostanie uruchomiony jako pierwszy.

UWAGA:

• Włącznika i wyłącznika czasowego nie można zaprogramować do pracy z różnymi ustawieniami temperatury lub innych funkcji.
• Jeden timer można zaprogramować tak, żeby rozpoczął swoje działanie wcześniej niż drugi.

TRYB AUTOMATYCZNEGO OCZYSZCZANIA

Tryb automatycznego oczyszczania pozwala zredukować rozwój grzybów pleśniowych przy pomocy jonów Plasmacluster i osuszyć wnętrze klimatyzatora. Tryb ten należy stosować okresowo, wraz ze zmianami pór roku.

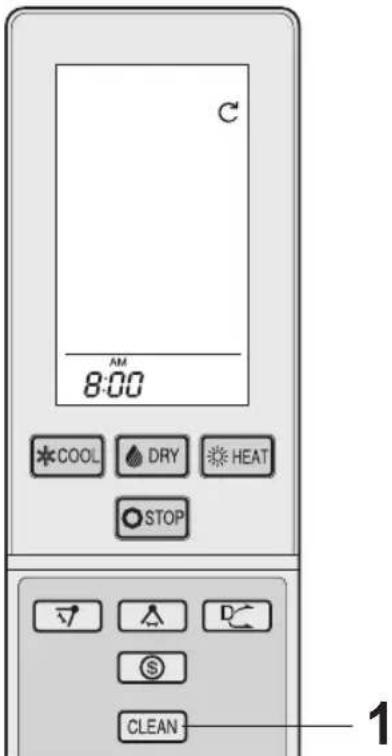

1 Jeżeli klimatyzator jest wyłączony, naciśnij przycisk SELF CLEAN.

• Na pilocie pojawi się wskaźnik „ ©
• Zaświeci się zielony wskaźnik SELF CLEAN (C) i niebieski wskaźnik PLASMACLUSTER.
• Klimatyzator wyłączy się po 40 minutach.

ANULOWANIE

Naciśnij ponownie przycisk SELF CLEAN.

- Zgaśnie zielony wskaźnik SELF CLEAN (C) niebieski wskaźnik PLASMACLU-STER.

• Podczas pracy w trybie AUTOMATYCZNEGO OCZYSZCZANIA nie można regulować temperatury, prędkości wentylatora, kierunku przepływu powietrza ani ustawień timera.
• Klimatyzator pracujący w tym trybie nie jest w stanie usunąć już rozwiniętych grzybów pleśniowych.

PRZYCISK DISPLAY

Naciśnij przycisk DISPLAY, jeśli wskaźniki na urządzeniu świecą zbyt jasno. (Czerwonego wskaźnika OPERATION i pomarańczowego wskaźnika TIMER nie można wyłączyć.)

1 Podczas pracy klimatyzatora naciś-nij przycisk DISPLAY.

- Zgasną wskaźniki: niebieski PLASMACLUSTER, zielony SELF CLEAN ( ) lub zielony FULL POWER ( ).

WŁĄCZENIE WSKAŹNIKÓW

Naciśnij ponownie przycisk DISPLAY.

Ten tryb pracy jest użyteczny w przypadku, gdy pilot zdalnego sterowania jest niedostępny.

WŁACZANIE KLIMATYZATORA

Naciśnij przycisk AUX.

• Czerwony wskaźnik OPERATION (☐) zacznie świecić.
• Po włączeniu urządzenia tryb pracy i temperatura zostaną ustawione automatycznie w zależności od temperatury pomieszczenia i temperatury zewnętrznej. Prędkość wentylatora zostanie ustawiona na AUTO.

WYŁĄCZANIE KLIMATYZATORA Naciśnij ponownie przycisk AUX.

- Czerwony wskaźnik OPERATION (☐) wyłączy się.

KONSERWACJA

Przed przeprowadzeniem jakichkolwiek czynności konserwacyjnych lub czyszczenia należy bezwzględnie przerwać pracę urządzenia i wyłączyć je głównym wyłącznikiem sieciowym.

CZYSZCZENIE FILTRÓW POWIETRZA

Filtry powietrza należy czyścić regularnie co dwa tygodnie.

1 Wyłącz klimatyzator.
2 Wyjmij fi ltry.

① Unieś panel przedni.

② Pociągnij filtry w dół, żeby je wyjąć z klimatyzatora.

3 Wyjmij wkładki filtrujące z filtrów powietrza.
4 Wyczyścić filtry.

Usuń kurz przy pomocy odkurzacza. Jeśli filtry są nadal brudne, należy je wypłukać w ciepłej wodzie z dodatkiem łagodnego detergentu. Przed ponowną instalacją należy wysuszyć filtry w zacienionym miejscu.

5 Zainstaluj ponownie wkładki filtrujące.
6 Zainstaluj ponownie fi ltry i zamknij panel przedni.

• Do czyszczenia należy używać miękkiej ściereczki.
• Żadnego z elementów nie należy bezpośrednio polewać wodą, ponieważ mogłoby to spowodować porażenie prądem lub uszkodzenie klimatyzatora.
• Do czyszczenia nie wolno używać gorącej wody, rozcieńczalnika, proszków ani silnych rozpuszczalników.

KONSERWACJA POSEZONOWA

1 Uruchom klimatyzator w trybie AUTOMATYCZNEGO OCZYSZCZANIA, żeby dokładnie osuszyć całe wnętrze urządzenia.
2 Przerwij pracę urządzenia i wyłącz je głównym wyłącznikiem sieciowym.
3 Wyczyść i zainstaluj ponownie filtry.

KONSERWACJA PRZEDSEZONOWA

1 Upewnij się, że filtry powietrza są czyste.
2 Upewnij się, że żadne przedmioty nie blokują otworów wlotowych lub wylotowych.

WYMIANA WKŁADEK FILTRUJĄCYCH

Wkładki należy regularnie wymieniać co 3-6 miesięcy

1 Wyjmij stare wkładki z filtrów powietrza.
2 Ułoż nowe wkładki pod zaczepami umieszczonymi na fi ltrach powietrza.

UWAGA:

- Zabrudzonych wkładek filtrujących nie wolno czyścić wodą w celu ponownego wykorzystania. Nowe wkładki można nabyć u najbliższego sprzedawcy klimatyzatora.

Usuwanie zużytych fi ltrów

Zużyte filtry należy usunąć zgodnie z lokalnymi przepisami dotyczącymi usuwania odpadów.

Tworzywa, z których wykonane są wkładki:

Filtr: Polipropylen

Rama: Poliester

UWAGI DOTYCZĄCE OBSŁUGI

WARUNKI PODCZAS PRACY

Chłodzenie (AY-XPC18LR)
	Temperatura w pomieszczeniu	Temperatura na zewnątrz
Górny limit 32°C		46 °C(instalacja mono-split)
		43 °C(instalacja multi-split)
Dolny limit 21°C		-10 °C(instalacja mono-split)
		21 °C(instalacja multi-split)

Chłodzenie (AY-XP24LR)
	Temperaturaw pomieszczeniu	Temperaturana zewnątrz
Górny limit	32°C	46°C
Dolny limit 2	1°C -10°C

Ogrzewanie (AY-XPC18LR, AY-XP24LR)
	Temperaturaw pomieszczeniu	Temperaturana zewnątrz
Górny limit	27°C	24°C
Dolny limit -	-15°C

• Wbudowany układ zabezpieczający może wyłączyć klimatyzator, jeśli temperatura przekroczy dopuszczalny zakres.
• Na otworze wylotowym może się skraplać para wodna, jeśli urządzenie będzie ciągle pracowało w trybie COOL (chłodzenie) lub DRY (osuszanie), a wilgotność powietrza będzie przekraczała 80%.

JEŚLI WYSTĄPI PRZERWA W ZASI- LANIU

- Opisywany klimatyzator wyposażony jest w pa- mieć, w której przechowywane są ustawienia trybu pracy w przypadku wystąpienia przerwy w zasilaniu.

Po przywróceniu zasilania urządzenie automatycznie uruchomi się z ustawieniami, które były aktywne w momencie wystąpienia przewy – nie dotyczy to tylko operacji sterowanych zegarem.

- Jeśli została zaprogramowana operacja sterowana zegarem, w przypadku wystąpienia przerwy w zasilaniu ustawienia tej operacji zostaną anulowane i nie będą przywrócone nawet po przywróceniu zasilania.

UWAGI DOTYCZĄCE PRACY W TRY-BIE OGRZEWANIA

FUNKCJA ODSZRANIANIA

- Jeśli podczas pracy w trybie ogrzewania na urządzeniu zewnętrznym zgromadzi się szron, na około 5-10 minut włączony zostanie automatyczny odszraniacz, który usunie zgromadzony szron. Podczas odszraniania wewnętrzny i zewnętrzny wentylator nie pracują.

EFEKTYWNOŚĆ OGRZEWANIA

• W urządzeniu zastosowana jest tzw. pompa ciepła, która przenosi ciepło z zewnątrz i uwalnia je w pomieszczeniu. Z tego względu temperatura powietrza na zewnątrz ma znaczny wpływ na efektywność procesu ogrzewania.
• Jeśli z powodu niskich temperatur efektywność procesu ogrzewania znacznie spada, należy zastosować dodatkowy grzejnik.
• Ze względu na sposób działania systemu wymuszania obiegu powietrza, rozgrzanie całego pomieszczenia wymaga trochę czasu.

W PRZYPADKU KORZYSTANIA Z KLI-MATYZATORA AY-XPC18LR W SYSTE-MIE MULTI-SPLIT

W konfi guracji typu multi-split do jednej jednostki zewnętrznej można podłączyć kilka jednostek wewnętrznych.

Nie można regulować trybu pracy poszczególnych urządzeń wewnętrznych.

• Jeśli jedna jednostka działa w trybie COOL (lub DRY), pozostałe będą pracować w tym samym trybie. Priorytet ma urządzenie włączone jako pierwsze. Urządzenie włączone później i ustawione w inny tryb nie zostanie uruchomione. Zacznie emitować dźwięki, a wskaźniki OPERATION i TIMER będą pulsować. W takiej sytuacji należy ustawić ten sam tryb pracy dla wszystkich jednostek wewnętrznych.
• Tryby COOL i DRY mogą być używane jednocześnie.

ZANIM ZADZWONISZ DO SERWISU

Zaistnienie opisanych poniżej warunków nie oznacza uszkodzenia klimatyzatora.

Klimatyzator nie działa

- Klimatyzator nie będzie działał, jeśli zostanie ponownie włączony natychmiast po wyłączeniu. Klimatyzator nie zadziała także natychmiast po zmianie trybu pracy. Ma to na celu zabezpieczenie urządzenia. Przed ponownym włączeniem klimatyzatora należy odczekać 3 minuty.

Klimatyzator nie ogrzewa powietrza

• Podczas pracy w trybie ogrzewania wewnętrzny wentylator może się uruchomić dopiero z pewnym opóźnieniem wynoszącym od 2 do 5 minut, żeby zapobiec nagłemu wypłynięciu zimnego powietrza z urządzenia.
• Urządzenie znajduje się w trybie odszraniania. Należy odczekać od 5 do 10 minut.

Przykre zapachy

- Przykre zapachy pochodzące z dywanów lub mebli, które przedostały się do wnętrza klimatyzatora, mogą być emitowane z klimatyzatora.

Trzaski

- Odgłos jest spowodowany tariem, rozszerzaniem lub pocieraniem części wewnątrz urządzenia na skutek zmiany temperatury.

Szum o niskim tonie

- Taki dźwięk może być emitowany podczas generowania jonów Plasmacluster.

Szelest

- Szelest może być spowodowany przepływem cieczy chłodzącej we wnętrzu urządzenia.

Para wodna widoczna wewnątrz wylotu powietrza

- Podczas pracy w trybie chłodzenia w pobliżu otworu wylotowego może się skrapłać para wodna w wyniku różnicy pomiędzy temperaturą pomieszczenia a temperaturą powietrza wylatującego z klimatyzatora.

Skroplona para wodna

- Podczas pracy w trybie ogrzewania para wodna może wylatywać z urządzenia zewnętrznego podczas odszraniania.

Jednostka zewnętrzna nie przestaje pracować

- Po zatrzymaniu klimatyzatora wentylator jednostki zewnętrznej będzie pracował jeszcze około jednej minuty, żeby ochłodzić urządzenie.

Z otworów zespołu Plasmacluster emitowany jest specyfi czny zapach

- Jest to zapach ozonu generowanego w jonizatorze. Stężenie ozonu jest bardzo niewielkie i nie ma ono negatywnego wpływu na zdrowie. Ozon uwalniany do atmosfery bardzo szybko się rozkłada i jego stężenie w pomieszczeniu nie będzie wzrastało.

W przypadku korzystania z klimatyzatora AY-XPC18LR w systemie multi-split

Wyłączone urządzenie wewnętrzne nagrzewa się.

Ciepłe powietrze wydostaje się z urządzenia wewnętrznego pracującego w trybie PLASMACLUSTER.

- Czynnik chłodzący przepływa przez jednostkę wewnętrzną, gdy inne urządzenie pracuje w trybie ogrzewania (HEAT).

Z urządzenia pracującego w trybie PLASMAC-LUSTER lub SELF CLEAN nie jest wydmuchiwane powietrze.

- Jednostka zewnętrzna znajduje się w trybie odszraniania.

Urządzenie wewnętrzne emituje dźwięki, a wskaźniki OPERATION i TIMER pulsują.

- Sprawdź, czy wszystkie urządzenia wewnętrzne pracują w tym samym trybie. Jeśli nie, przestaw je w ten sam tryb pracy.

Sprawdź następujące punkty zanim za- dzwonisz do serwisu.

Klimatyzator nie działa

- Upewnij się, że zasilanie nie zostało wyłączone ani nie włączyć się bezpiecznik w instalacji elektrycznej.

Jeśli klimatyzator nie schładza (lub nie ogrzewa) pomieszczenia w wystarczającym stopniu

• Sprawdź filtry. Jeśli są zanieczyszczone, wyczyść je.
• Upewnij się, że żadne przedmioty nie blokują otworów włotowych i wylotowych w urządzeniu zewnętrznym.
• Upewnij się, że ustawienie termostatu jest prawidłowe.
• Upewnij się, że okna i drzwi są szczelnie po-zamykane.

Jeśli klimatyzator nie odbiera sygnału z pilota

• Upewnij się, że baterie w pilocie są sprawne.
• Użyj ponownie pilota, kierując jego nadajnik dokładnie w stronę odbiornika sygnału w urządzeniu głównym.
• Upewnij się, że baterie w pilocie są prawidłowo zainstalowane.

Jeśli wskaźniki OPERATION, TIMER i/lub PLAS-MACLUSTER pulsują, należy wezwać serwis.

SHARP®

SHARP ELECTRONICS (Europe) GmbH
