INSTRUKCJA OBSŁUGI CV-P09FR SHARP

Uwaga: Państwa produkt oznaczony jest tym symbolem. Oznacza to, że zużytego sprzętu elektrycznego i elektronicznego nie należy łączyć z odpadami z gospodarstw domowych. Dla tego typu produktów istnieje odrębny system zbiórki odpadów.

A. Informacje dla użytkowników (prywatne gospodarstwa domowe) dotyczące usuwania odpadów

1. W krajach Unii Europejskiej

Uwaga: Jeśli chcą Państwo usunąć to urządzenie, prosimy nie używać zwykłych pojemników na śmieci!

Zużyty sprzęt elektryczny i elektroniczny należy usuwać oddzielnie, zgodnie z wymogami prawa dotyczącymi odpowiedniego przetwarzania, odzysku i recyklingu zużytego sprzętu elektrycznego i elektronicznego.

Po wdrożeniu przepisów unijnych w Państwach Członkowskich prywatne gospodarstwa domowe na terenie krajów UE mogą bezpłatnie* zwracać zużyty sprzęt elektryczny i elektroniczny do wyznaczonych punktów zbiórki odpadów. W niektórych krajach* można bezpłatnie zwrócić stary produkt do lokalnych punktów sprzedaży detalicznej pod warunkiem, że zakupią Państwo podobny nowy produkt. *) W celu uzyskania dalszych informacji na ten temat należy skontaktować się z lokalnymi władzami.

Jeśli zużyty sprzęt elektryczny i elektroniczny jest wyposażony w baterie lub akumulatory, należy je usunąć oddzielnie, zgodnie z wymogami lokalnych przepisów.

Jeśli ten produkt zostanie usunięty we właściwy sposób, pomogą Państwo zapewnić, że odpady zostaną poddane przetworzeniu, odzyskowi i recyklingowi, a tym samym zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego, które w przeciwnym razie mogłyby mieć miejsce na skutek niewłaściwej obróbki odpadów.

2. Kraje pozaunijne

Jeśli ichą Państwo pozbyć się produktu, należy skontaktować się z władzami lokalnymi i uzyskać informacje na temat prawidłowej metody usunięcia produktu.

B. Informacje dla użytkowników biznesowych dotyczące usuwania odpadów.

1. W krajach Unii Europejskiej

W przypadku gdy produkt używany jest do celów handlowych i zamierzają go Państwo usunąć:

Należy skontaktować się z dealerem firmy SHARP, który poinformuje o możliwości zwrotu wyrobu. Bye może będą Państwo musieli ponieść koszty zwrotu i recyklingu produktu. Produkty niewielkich rozmiarów (i w małych ilościach) można zwrócić do lokalnych punktów zbiór ki odpadów.

2. Kraje pozaunijne

Jeśli chcą Państwo usunąć ten produkt, należy skontaktować się z władzami lokalnymi i uzyskać informacje na temat prawidłowej metody jego usunięcia.

POLSKI

Niniejsza instrukcja pomoże Państwu w sposób właściwy korzystać z nowego klimatyzatora. Prosimy o uważne zapoznanie się z niniejszą instrukcją obsługi przed włączeniem urządzenia i zachowanie jej na wypadek późniejszych wątpliwości.

SPIS TREŚCI

• ŚRODKI OSTROŻNOŚCI ...... PL-1
• USTAWIENIE PL-3
• ELEMENTY ZESTAWU ......PL-3
- NAZWY CZEŚCI PL-4
• KORZYSTANIE Z PILOTA .....PL-6
- INSTALACJA I DEMONTAŻ RURY WYDECHOWEJ ......PL-8
• TRYB CHŁODZENIA.... PL-9
• TRYB OSUSZANIA ......PL-10
• TRYB PRACY Z WENTYLATOREM ..... PL-11
• TRYB WIETRZENIA ...... PL-11

• USTAWIENIE KIERUNKU PRZEPŁYWU POWIETRZA ......PL-12
  • PRACA W TRYBIE TURBO COOL .....PL-13
  • PROGRAM JEDNOGODZINNY .....PL-13
  • OPERACJE STEROWANE ZEGAREM (TIMER)....PL-14
  • TRYB PLASMACLUSTER .....PL-16
  • TRYB PRACY BEZ PILOTA .....PL-16
  • SPUSZCZANIE KONDENSATU .....PL-17
  • KONSERWACJA PL-18
  • ZANIM WEZWIESZ SERWIS .....PL-19

ŚRODKI OSTROŻNOŚCI

Poniżej zamieszczono wskazówki, o których należy pamiętać korzystając z klimatyzatora.

OSTRZEŻENIA DOTYCZĄCE EKSPLOATACJI

• Nie wolno modyfikować żadnych elementów opisywanego urządzenia.
• Do urządzenia nie wolno wkładać żadnych przedmiotów.
• Podłączając urządzenie do sieci elektrycznej należy się upewnić, że ma ona właściwe parametry: Wolno korzystać wyłącznie z sieci elektrycznej o napięciu zmiennym 220 – 240 V, 50 Hz i dopuszczalnym obciażeniu nie mniejszym niż 10 A.
• Należy zawsze korzystać z bezpiecznika o odpowiedniej wartości. W żadnym wypadku bezpiecznika nie wolno zastępować drutem, pinezką ani innymi przedmiotami.
• W przypadku wystąpienia jakiejkolwiek nieprawidłowości podczas pracy klimatyzatora (np. zapach spalenizny), należy go natychmiast zatrzymać i odłączyć od sieci elektrycznej.

OSTRZEŻENIA DOTYCZĄCE KABLA ZASILAJĄCEGO

• Kabel należy podłączać bezpośrednio do właściwego gniazdka elektrycznego. Nie wolno podłączać go do jakichkolwiek przedłużaczy.
• Wtyczkę należy podłączyć starannie do gniazdka elektrycznego, upewniając się, że nie jest ona poluzowana.
• Kabla elektrycznego nie wolno ciągnąć, wyginać, modyfikować ani zanurzać w wodzie.

Ciągnięcie za kabel elektryczny lub jego niewłaściwa eksploatacja może spowodować uszkodzenie klimatyzatora i doprowadzić do porażenia prądem osób przebywających w pobliżu.

- Jeśli kabel zostanie uszkodzony, musi zostać wymieniony u sprzedawcy lub w autoryzowanym serwisie. Wolno korzystać wyłącznie z kabla zalecanego przez producenta.

- Opisane urządzenie musi być uziemione. Opisywane urządzenie jest wyposażone kabel z przewodem uziemiającym zakończonym odpowiednimi stykami we wtyczce. Wtyczkę należy podłączyć do odpowiednio zainstalowanego i uziemionego gniazdka.

Wtyczka Styki uziemiające

WSKAZÓWKI DOTYCZĄCE EKSPLOATACJI

• Podczas pracy należy od czasu do czasu wywietrzyć pomieszczenie, zwłaszcza jeśli używane są w nim urządzenia gazowe.
• Przed przeprowadzeniem jakichkolwiek czynności konserwacyjnych lub czyszczenia należy odłączyć klimatyzator od sieci elektrycznej.
• Klimatyzatora nie wolno polewać woda.

Woda może spowodować porażenie prądem lub uszkodzić klimatyzator.

• Przed każdym przeniesieniem klimatyzatora należy spuścić z niego kondensat. (Patrz strona 17.)
• Żeby zapewnić prawidłowe odprowadzanie kondensatu (skroplonej pary wodnej), rurka odprowadzająca kondensat nie może być pozaginana ani znajdować się zbyt wysoko podczas pracy w trybie osuszania.

Kondensat mógłby się rozlać po pokoju.

- Podczas pracy temperatura w otoczeniu rurki odprowadzającej powinna być wyższa od temperatury krzepnięcia wody.

Kondensat mógłby zamarznąć w rurce, co spowodowałoby jego przelanie do pomieszczenia.

- Nie wolno blokować kratki wylotu powietrza.

Wydajność chłodzenia mogłaby zmaleć lub mogłoby ono zostać całkowicie przerwane.

- Instalację elektryczną należy wyposażć w bezpiecznik różnicowy, żeby zapobiec porażeniu prądem w przypadku zwarcia.

Należy zastosować aktywowany prądowo szybki bezpiecznik o wysokiej czułości rzędu 30 mA i czasie reakcji poniżej 0,1 sekundy.

- Agregat uruchamia się ponownie po 3 minutach.

Jeśli klimatyzator zostanie wyłączony, a następnie natychmiast ponownie włączony proces chłodzenia rozpocznie się dopiero po 3 minutach. Klimatyzator wyposażony jest w elektroniczny układ, który włącza agregat z opóźnieniem, żeby chronić go przed uszkodzeniami.

- W przypadku przerwy w dostawie prądu podczas pracy klimatyzatora należy odczekać 3 minuty przed jego ponownym włączeniem.

Po przywróceniu zasilania należy ponownie uruchomić klimatyzator. Jeśli przerwa trwała krócej niż trzy minuty, należy pamiętać, żeby odczekać co najmniej trzy minuty przed ponownym włączeniem klimatyzatora. Jeśli klimatyzator zostanie wcześniej uruchomiony, układ zabezpieczający może wyłączyć agregat. Uniemożliwi to chłodzenie przez około 5 minut. Wszelkie poprzednie ustawienia zostaną anulowane i klimatyzator powróci do ustawień standardowych.

- Praca w niskiej temperaturze: czy klimatyzator zamarza?

Zamarzanie może wystąpić, gdy ustawiona zostanie temperatura rzędu 18°C przy niskiej temperaturze oto- czenia, zwłaszcza w nocy.

W takiej sytuacji dalszy spadek temperatury może spowodować zamarznięcie klimatyzatora.

Ustawienie wyższej temperatury zabezpieczy klimatyzator przed zamarznięciem.

- Praca w trybie osuszania powoduje wzrost temperatury w pomieszczeniu.

Podczas pracy w trybie osuszania klimatyzator generuje ciepło, co powoduje wzrost temperatury w pomieszczeniu. Z otworu wylotowego będzie wydmuchiwane ciepłe powietrze, co nie oznacza to uszkodzenia klimatyzatora.

- Opisywany klimatyzator podczas pracy w trybie chłodzenia wydmuchuje ciepłe powietrze na zewnętrz pomieszczenia rurą wydechową.

Taka sama ilość powietrza zostanie wprowadzona do pomieszczenia poprzez wszystkie dostępne otwory.

WARUNKI PRACY

- Opisywany klimatyzator można eksploatować w zakresie temperatur podanym poniżej:

Tryb	Temp. pomieszczenia
CHŁODZENIE	górny limit	*40°C
	dolny limit	18°C
OSUSZANIE	dolny limit	15°C

• Wbudowany układ zabezpieczający może przerwać pracę, jeśli temperatura przekroczy podane limity.
• Podczas chłodzenia przy wysokiej temperaturze w pomieszczeniu wentylator może pracować z nieznacznie obniżonymi obrotami.
  * Osiagalny przy napięciu zasilającym z zakresu 220 V – 240 V.

EFEKTYWNE WYKORZYSTANIE ENERGII

- Unikaj bezpośredniego działania promieni słonecznych.

Używaj rolet, zasłon lub markiz, żeby chronić pomieszczenie przed promieniami słonecznymi podczas pracy w trybie chłodzenia.

- Utrzymuj fi ltr w czystości.

Utrzymanie w filtra w czystości w znacznym stopniu poprawia wydajność procesu chłodzenia. Brudny filtr blokuje przepływ powietrza, utrudniając pracę klimatyzatora i zmniejszając jego wydajność. Opis czyszczenia filtra znajduje się na stronie 18.

- Wyłączaj zbebne oświetlenie.

Klimatyzator podczas pracy musi odprowadzać ciepło wytwarzane przez oświetlenie oraz inne urządzenia. Wyłączaj oświetlenie i urządzenia, których praca nie jest konieczna.

- Wychodząc z domu wyłączaj klimatyzator

Korzystaj z klimatyzatora tylko wtedy, gdy jest to konieczne. Im krócej korzystasz z klimatyzatora, tym mniejsze są koszty jego eksploatacji.

USTAWIENIE

• Klimatyzator należy umieścić na stabilnej podstawie, żeby zminimalizować szumy i drgania. Žeby zapewnić bezpieczną pracę, należy klimatyzator należy ustawić na gładkiej poziomej podłodze zdolnej wytrzymać ciężar klimatyzatora.
• Klimatyzator jest wyposażony w kółka ułatwiające ustawienie, ale można go na nich przesuwać tylko po gładkich i płaskich powierzchniach. Postępuj ostrożnie przesuwając klimatyzator po dywanie. Nie wolno wtaczać klimatyzatora na żadne przedmioty.
• Klimatyzator należy ustawić w pobliżu odpowiedniego uziemionego gniazdka elektrycznego.
• W żadnym wypadku nie wolno blokować otworów wlotowych i wylotowych urządzenia.
• Klimatyzator należy ustawić co najmniej w odległości 30 cm od ściany, żeby zapewnić sprawne chłodzenie.

Rura wydechowa (1 szt.)

Zestaw przyssawek (1 szt.)

Końcówka do instalacji w oknie (1 szt.)

Pilot zdalnego sterowania (1 szt.)

Siatka zabezpieczająca przed owadami (1 szt.)

Baterie (AAA, R03) (2 szt.)

Spinka rurki (1 szt.)

Instrukcja obstugi (1 szt.)

WIDOK Z PRZODU

① Kratka wlotowa

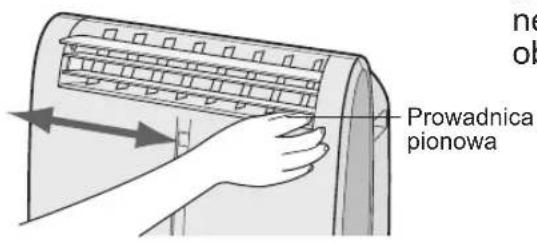

② Pionowe prowadnice powietrza

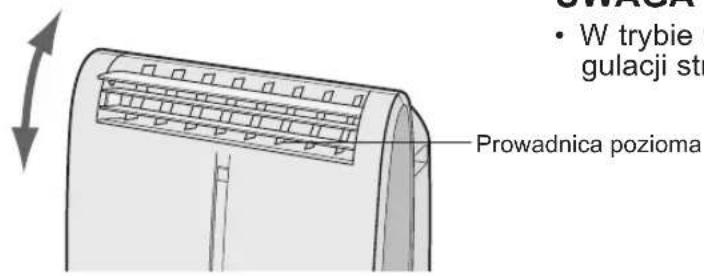

③ Poziome prowadnice powietrza
④ Wskaznik PLASMACLUSTER (niebieski)
⑤ Obiornik sygnału pilota
⑥ Przycisk AUX.
⑦ Wskaźnik OPERATION (czerwony ☐)
⑧ Wskaźnik TIMER (pomarańczowy 📞)
⑨ Wskaźnik TURBO COOL (zielony 📞)
⑩ Wlot powietrza

⑪ Wylot powietrza
⑫ Końcówka wylotu
⑬ Rura wydechowa
⑭ Zaczep do pilota

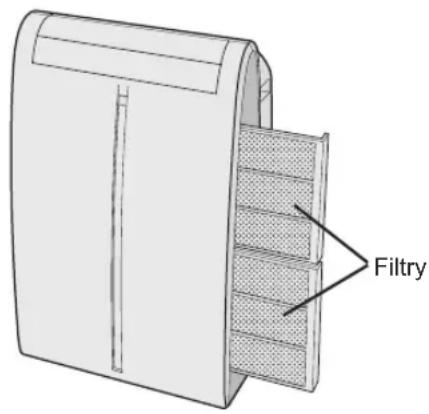

⑮ Filtry powietrza
⑯ Górna końcówka odprowadzenia kondensatu (z zaworem)
⑰ Zaczepy do nawinięcia kabla zasilającego
⑱ Dolna końcówka odprowadzenia kondensatu
⑲ Kabel sieciowy
⑳ Wtyczka kabla sieciowego
②1 Kółka (4)

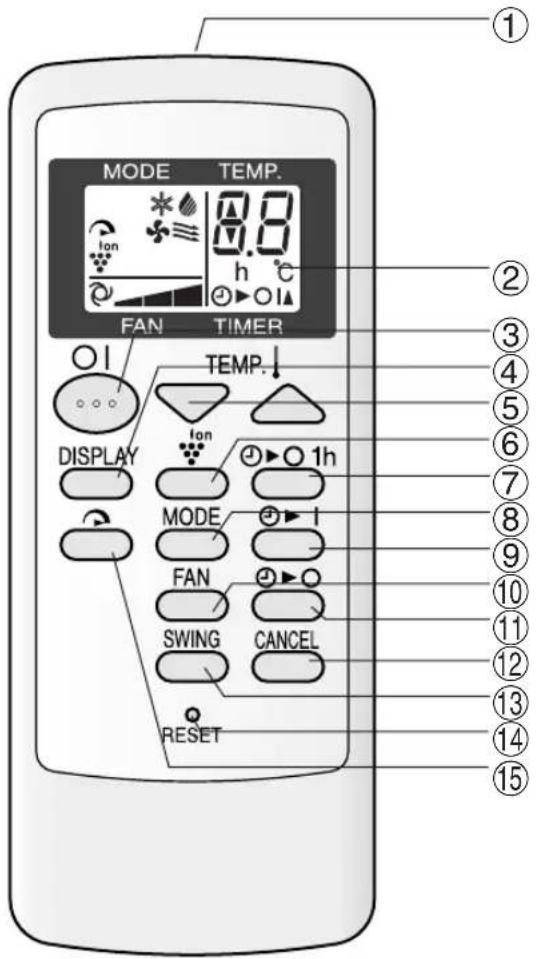

PILOT ZDALNEGO STEROWANIA

MODE TEMP. 8.8 h °C FAN TIMER TEMP. DISPLAY TON 1h MODE I FAN SWING CANCEL RESET ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲

① Nadajnik
② Wyświetlacz
③ Przycisk ON/OFF
④ Przycisk DISPLAY
⑤ Przycisk TEMP.

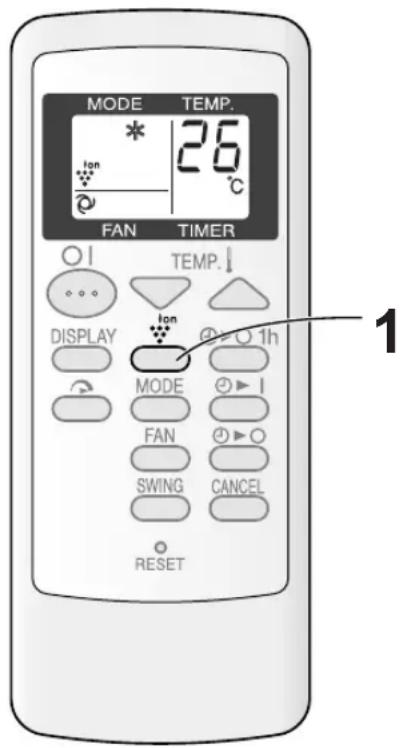

⑥ Przycisk PLASMACLUSTER
⑦ Przycisk O1h
⑧ Przycisk MODE
⑨ Przycisk ON TIMER
⑩ Przycisk FAN
⑪ Przycisk OFF TIMER
⑫ Przycisk CANCEL
⑬ Przycisk SWING
⑭ Przycisk RESET

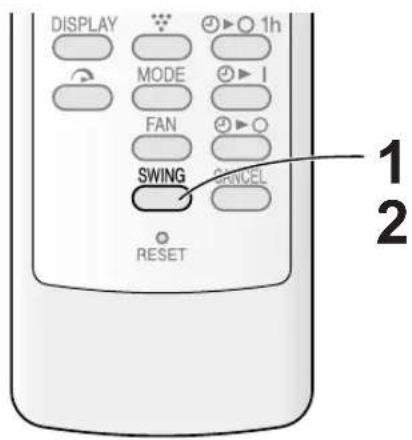

⑮ Przycisk TURBO COOL

WYŚWIETLACZ LCD NA PILOCIE

MODE TEMP 16 17 18 3.0 h °C FAN TIMER 20 21 22

⑯ Wskaźniki trybu pracy (MODE)

: DOOL : DEHUMIDIFICATION (chłodzenie) (osuszanie)

: PAN : VENTILATION (ventlator) (wietrzenie)

⑰ Wskaźnik TURBO COOL
⑱ Wskaźnik PLASMACLUSTER
⑲ Wskaźniki prędkości wentylatora (FAN)

: AUTO : Ustawienie reżne

⑳ Wskaźnik temperatury i ustawień timera
⑳ Wskaźnik nadawania
②2 Wskaźnik trybu pracy timera (TIMER)

WKŁADANIE BATERII (niezbędne są dwie baterie typu AAA (R03))

1 Zdejmij osłonę pojemnika na baterie w spodniej części pilota.
2 Włóż baterie do pojemnika, zgodnie z oznaczeniami ⊕ i ⊖.

- Jeśli baterie zostały prawidłowo włożone, na wyświetlaczu powinny pojawić się linie.

3 Załóż z powrotem osłonę pojemnika na baterie.
4 Cienkim przedmiotem naciśnij przycisk RESET.

Osłona pojemnika na baterie

UWAGI:

• W normalnym trybie eksploatacji żywotność baterii wynosi około jednego roku.
• Należy wymieniać zawsze obydwie baterie równocześnie, zwracając uwagę, by były one tego samego typu.
• Jeśli po wymianie baterii pilot nie działa prawidłowo, należy cienkim przedmiotem nacisnąć przycisk RESET.
• Jeśli urządzenie ma pozostawać przez dłuższy czas nieużywane, należy wyjąć baterie z pilota.

JAK KORZYSTAĆ Z PILOTA

Skieruj pilota w stronę okienka odbiornika sygnału w urządzeniu i naciśnij żądany przycisk. Po odebraniu polecenia urządzenie wyemituje krótki sygnał dźwiękowy.

• Upewnij się, że pomiędzy pilotem a urządzeniem nie ma żadnych przeszkód (np. zasłon).
• Zasięg pilota wynosi około 7 metrów.

• Należy się upewnić, że na odbiornik sygnału nie pada bezpośrednio silne światło słoneczne, ponieważ mogłoby ono uniemożliwić prawidłowy odbiór. Jeśli na odbiornik pada silne światło słoneczne, należy zasunąć zasłony.
• Światło lampy jarzeniowej również może zakłócać odbiór sygnału.
• Na pracę urządzenia może mieć również wpływ sygnał z pilota od telewizora, magnetowidu i innych urządzeń RTV.
• Pilota nie należy pozostawiać w miejscach silnie nasłonecznionych ani w pobliżu kaloryfera. Urządzenie i pilota należy chronić również przed wilgocią i wstrząsami, ponieważ mogłyby one spowodować odbarwienie obudowy lub uszkodzenie.

Żeby zapobiec zagubieniu pilota, wieszaj go na specjalnych haczyku umieszczonym na obudowie klimatyzatora.

Gdy pilot wisi na haczyku, żeby go zdjąć, przesuń go nieznacznie do góry i pociągnij.

Haczyk do zawieszenia pilota

INSTALACJA I DEMONTAŻ RURY WYDECHOWEJ

W zależności od trybu pracy należy zainstalować lub zdemontować rurę wydechową.

Tryb pracy Rura wydechowa
Chłodzenie, wentylator, wietrzenie	Zainstaluj
Osuszanie	Zdemontuj

Instalacja rury wydechowej

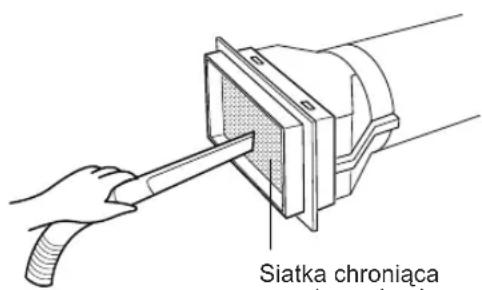

1 Siatkę zabezpieczającą przed owadami założ na końcówkę wylotu.

Dociśnij siatkę, żeby się upewnić, że cztery zaczepy w końcówce weszły w otwory w siatce.

2 Założ końcówkę wylotu na rurę wyde- chową.

Rozciągnij koniec rury, wsuń go w końcówkę wylotu i obracaj do napotkania oporu (ok. trzech pełnych obrotów). Na koniec upewnij się, że rura i końcówka są dokładnie połączone.

3 Podłącz rurę wydechową do klimatyzatora.

Włóż dwa zaczepy w drugim końcu rury wydechowej w odpowiednie otwory w obudowie klimatyzatora i połącz je razem.

4 Wyprowadź rurę wydechową na ze- wnątrz.

Żeby utrzymać okno lub drzwi w odpowiednim położeniu, można użyć przyssawek.

Zaczepy Otwory Końcówka Koniec rury Rura wydechowa Siatka przeciwko owadom

Zaczepy Otwór

Przyssawka

Rura wydechowa powinna być możliwie jak najkrótsza, żeby zapewnić właściwą wydajność pracy. Nie wolno jej wyginać ani obracać.

Nieprawidłowo

Demontaż rury wydechowej

1 Odłącz rurę wydechową od klimatyzatora. Unieś i odłącz rurę naciskając obydwa zaczepy.

Zaczepy

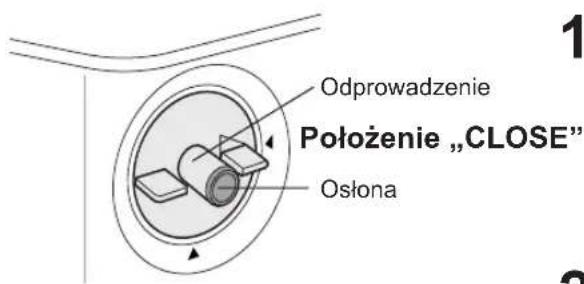

Zainstaluj rurę wydechową (patrz strona 8), ustaw zawór odprowadzenia kondensatu w położeniu CLOSE i upewnij się, że na odprowadzenie założona jest osłona.

Odprowadzenie Położenie „CLOSE" Osłona

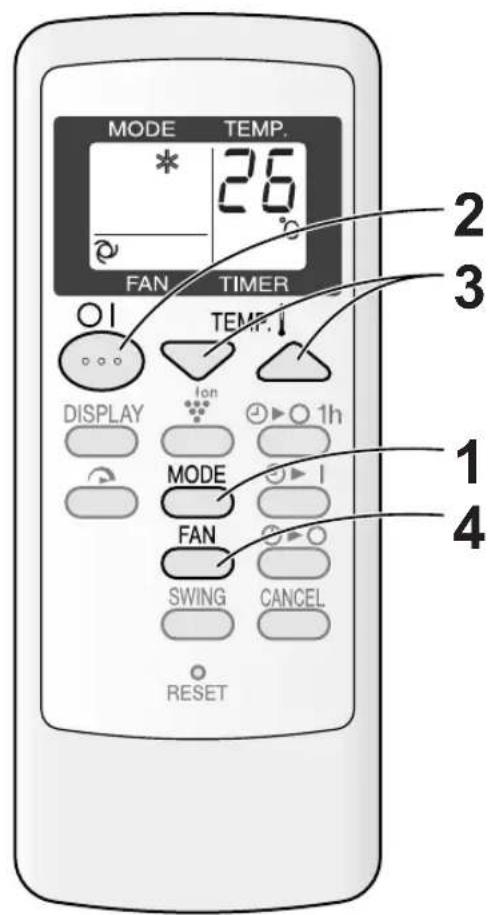

1 Naciśnij przycisk MODE, żeby wybrać tryb COOL.

2 Naciśnij przycisk ON/OFF, żeby rozpo- cząć pracę.

- Czerwony wskaźnik OPERATION 📄 na urządzeniu zacznie świecić.

3 Korzystając z przycisków TEMP. ustaw żądaną temperaturę.

- Temperaturę można zmieniać w zakresie od 18°C do 32°C.

MODE TEMP. * 26 FAN TIMER TEMP. DISPLAY Ion 1h MODE I FAN SWING CANCEL RESET 2 3 1 4

MODE * 25°C FAN TIMER

4 Przyciskiem FAN ustaw żadana szybkość wentylatora.

WYŁĄCZENIE KLIMATYZATORA

Naciśnij ponownie przycisk ON/OFF.

- Czerwony wskaźnik OPERATION (☐) na urządzeniu przestanie świecić.

W tym trybie klimatyzator osusza pomieszczenie.

Odprowadzenie Osłona

Położenie „OPEN”

1 Zdemontuj rurę wydechową (patrz strona 8).
2 Ustaw zawór odprowadzenia kondensatu w położeniu OPEN.

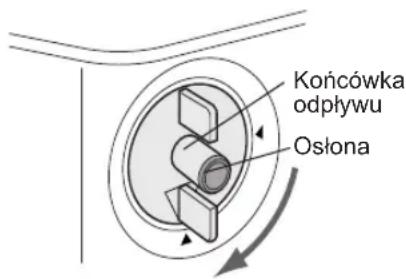

3 Zdejmij osłonę z końcówki odprowadzenia.

• Po zdjęciu osłony z końcówki może popłynąć niewielka ilość wody.
• Niniejsze czynności należy zawsze wykonywać przy wyłączonym urządzeniu. Otwarcie zaworu podczas pracy spowodowałoby gwałtowny wypływ wody.

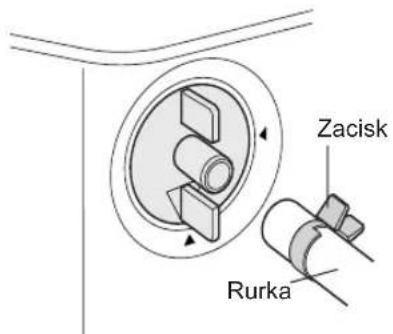

4 Założ zacisk na dostępną powszechnie w sprzedaży rurkę (12,7 mm średnicy wewnętrznej i 16,7 mm średnicy zewnętrznej).
5 Założ rurkę na końcówkę odpływu i zabezpiecz ją zaciskiem.

• W zależności od warunków w pomieszczeniu, w ciągu 24 godzin będzie odbierane z powietrza ok. 28 litrów wody.
  Należy przygotować odpowiednie wiadro, które umożliwia zbieranie kondensatu, lub zapewnić właściwe odprowadzenie wody, żeby nie doszło do jej przelania na podłogę.
• Skieruj rurkę w dół, żeby zapewnić łatwiej-szy odpływ. Ponadto, nie wyginaj rurki w żadnym punkcie, ani nie dopuszczaj, żeby jej koniec był zanurzony w wodzie.

6 Naciśnij przycisk MODE, żeby wybrać tryb DEHUM.

7 Naciśnij przycisk ON/OFF.

• Czerwony wskaźnik OPERATION (☐) na urządzeniu zacznie świecić.
• W tym trybie pracy nie można ustawić tempera- tury.
• Szybkość wentylatora jest regulowana w trybie AUTO i nie ma możliwości ręcznej regulacji.

WYŁĄCZANIE KLIMATYZATORA

Naciśnij ponownie przycisk ON/OFF.

- Czerwony wskaźnik OPERATION (☐) na urządzeniu przestanie świecić.

UWAGA

Podczas osuszania opisywany klimatyzator generuje ciepło, co powoduje wzrost temperatury w pomieszczeniu. Jeśli nie chcesz, żeby temperatura w pomieszczeniu wzrastała, założ rurę wydechową. Pomoże to nieznacznie obniżyć temperaturę pomieszczenia, ale wydajność procesu osuszania znacznie zmaleje w stosunku do trybu pracy bez rury wydechowej.

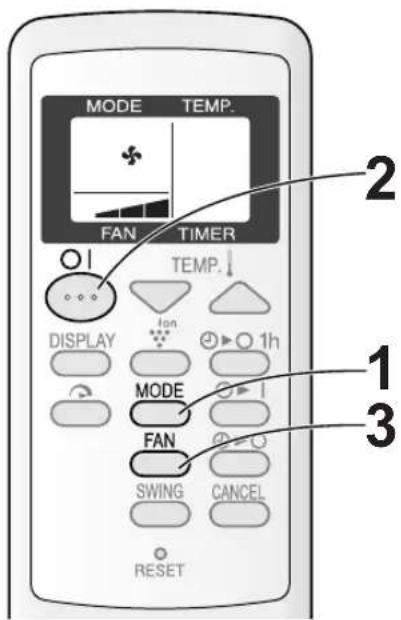

TRYB PRACY Z WENTYLATOREM

W tym trybie klimatyzator po prostu wymusza obieg powietrza w pomieszczeniu nie chłodząc go.

Zainstaluj rurę wydechową (patrz strona 8), ustaw zawór odprowadzenia kondensatu w położeniu CLOSE i upewnij się, że na odprowadzenie założona jest osłona.

MODE TEMP. FAN TIMER TEMP. DISPLAY Ion 1h MODE FAN SWING CANCEL RESET 2 1 3

1 Przyciskiem MODE wybierz tryb DEHUM.

COOL DEHUM FAN VENT

2 Naciśnij przycisk ON/OFF.

• Czerwony wskaźnik OPERATION (☐) na urządzeniu zacznie świecić.
• W tym trybie pracy nie można ustawić temperatury.

3 Przyciskiem FAN ustaw żądaną szybkość wentylatora.

Naciśnij ponownie przycisk ON/OFF.

- Czerwony wskaźnik OPERATION (☐) na urządzeniu przestanie świecić.

TRYB WIETRZENIA

W tym trybie klimatyzator wydmuchuje powietrze na zewnątrz.

Zainstaluj rurę wydechową (patrz strona 8), ustaw zawór odprowadzenia kondensatu w położeniu CLOSE i upewnij się, że na odprowadzenie założona jest osłona.

MODE TEMP. FAN TIMER TEMP. DISPLAY 10 1h MODE FAN SWING CANCEL RESET 2 1 3

1 Przyciskiem MODE wybierz tryb VENT.

COOL DEHUM FAN VENT

2 Naciśnij przycisk ON/OFF.

• Czerwony wskaźnik OPERATION (☐) na urządzeniu zacznie świecić.
  • W tym trybie pracy nie można ustawić temperatury.

3 Przyciskiem FAN ustaw szybkość wentylatora.

- Chociaż prowadnice powietrza są zamknięte i powietrze nie jest wydmuchiwane do pomieszczenia, szybkość wentylatora można zmieniać.

Naciśnij ponownie przycisk ON/OFF.

- Czerwony wskaźnik OPERATION (☐) na urządzeniu przestanie świecić.

REGULACJA STRUMIENIA POWIETRZA W PIONIE

1 Naciśnij przycisk SWING na pilocie.

- Poziome prowadnice powietrza będą cy-klicznie zmieniały położenie.

2 Gdy prowadnice znajdą się w żądanym położeniu, naciśnij przycisk SWING.

• Prowadnice się zatrzymają.
• Wybrane ustawienie zostanie zachowane w pamięci i będzie automatycznie wybrane przy ponownym włączeniu klimatyzatora.

Prowadnica pozioma • W trybie w gulacji str

UWAGA

- W trybie wentylacji nie ma możliwości zmiany regulacji strumienia powietrza w pionie.

REGULACJA STRUMIENIA POWIETRZA W POZIOMIE

Prowadnica pionowa

Chwyć prowadnicę pionową i wyreguluj kierunek strumienia, tak jak pokazano na rysunku obok.

OSTRZEŻENIA

W żadnym przypadku nie wolno próbować ręcznie przestawiać pionowych prowadnic.

• Ręczna regulacja prowadnicy pionowej może spowodować uszkodzenie klimatyzatora przy późniejszej próbie wyregulowania prowadnicy przy pomocy pilota.
• Jeśli pionowa prowadnica będzie się przez dłuższy czas znajdowała w najniższym położeniu w trybie COOL lub DEHUMIDIFICATION, może dojść do skrapłania się na niej pary wodnej.

Jeśli klimatyzator pracuje w trybie COOL z prędkością obrotów wentylatora ustawioną na „QUIET (◀)”, prowadnic pionowych nie należy przez dłuższy czas utrzymywać w położeniach skrajnych (w lewo lub w prawo), ponieważ mogłaby się na nich skrapłać para wodna.

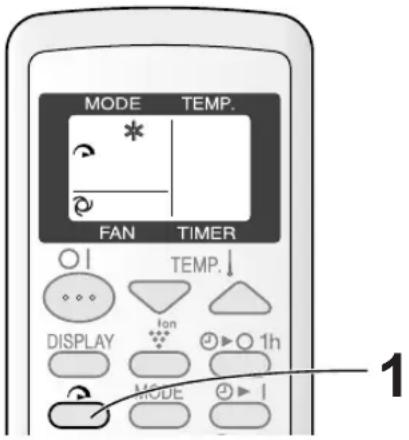

PRACA W TRYBIE TURBO COOL

W tym trybie pracy wentylator klimatyzatora pracuje z maksymalną prędkością (EXTRA HIGH) przy termostacie ustawionym na 15°C.

MODE TEMP. FAN TIMER TEMP. DISPLAY tan 1h MODE

1 Naciśnij przycisk TURBO COOL, gdy klimatyzator będzie się znajdował w trybie chłodzenia.

• Na pilocie pojawią się wskaźniki
- Informacja o ustawieniu temperatury zostanie wyłączona.
- Na panelu informacyjnym urządzenia głównego pojawi się zielony wskaźnik TURBO COOL ( )

ANULOWANIE

Naciśnij ponownie przycisk TURBO COOL.

• Tryb TURBO COOL zostanie również wyłączony po zmianie trybu pracy lub po wyłączeniu klimatyzatora.
• Zielony wskaźnik TURBO COOL ( )żniknie.

UWAGI:

• W trybie TURBO COOL nie ma możliwości regulacji temperatury ani szybkości obrotów wentylatora.
• Wentylator powraca do ustawienia szybkości HIGH po 30 minutach pracy w trybie TURBO COOL.
• Szybkość wentylatora może być automatycznie redukowana, żeby chronić klimatyzator przed przeciążeniem.

PROGRAM JEDNOGODZINNY

Klimatyzator zaprogramowany w opisany poniżej sposób wyłączy się automatycznie po upływie godziny.

MODE TEMP. FAN TIMER TEMP. DISPLAY lon MODE 1h FAN SWING CANCEL Przycisk CANCEL

1 Naciśnij przycisk O1h.

• Na pilocie pojawią się wskaźniki „h Ⓑ▶O”.
• Na panelu informacyjnym urządzenia głównego pojawi się pomarańczowy wskaźnik TIMER ( ).
• Klimatyzator się wyłączy po jednej godzinie.

ANULOWANIE

Naciśnij przycisk CANCEL.

- Pomarańczowy wskaźnik TIMER ( ) na panelu informacyjnym urządzenia głównego zniknie.

Można również po prostu wyłączyć klimatyzator, naciskając przycisk ON/OFF.

- Czerwony wskaźnik OPERATION (☐) i pomarańczowy wskaźnik TIMER (☐) znikną.

UWAGI:

• Ustawienia programu jednogodzinnego mają priorytet nad ustawieniami włącznika i wyłącznika czasowego.
• Jeśli program jednogodzinny zostanie włączony w momencie, w którym klimatyzator nie będzie działał, klimatyzator zostanie włączony na godzinę z aktywnymi ostatnio używanymi ustawieniami.
• Żeby przedłużyć pracę klimatyzatora o kolejną godzinę, należy podczas pracy ponownie nacisnąć przycisk O1h.

WYŁĄCZNIK CZASOWY

Klimatyzator wyłączy się automatycznie, zgodnie z dokonanym ustawieniem. Opóźnienie wyłączenia może wynosić od 0,5 godziny (30 minut) do 12 godzin. Opóźnienie do 9,5 godziny można ustawiać ze skokiem 0,5-godzinnym (30-minuto-wym), a opóźnienie od 10 do 12 godzin – ze skokiem 1-godzinnym.

MODE TEMP. * 2.5 h FAN TIMER TEMP. DISPLAY fon 1h MODE FAN SWING CANCEL RESET 1

Informacja widoczna na wyświetlaczu, jeśli klimatyzator ma zostać wyłączony za 2,5 godziny.

Skieruj pilota w stronę odbiornika sygnału w urządzeniu głównym.

1 Naciśnij kilka razy przycisk TIMER OFF (☐▶○), żeby ustawić żądany czas.

- Kolejne naciśnięcia przycisku będą powodowały zmianę ustawienia w następującej sekwencji:

Żeby szybciej zmienić ustawienia, naciśnij i przytrzymaj przycisk TIMER OFF (♪▶○).

• Na panelu informacyjnym urządzenia głównego pojawi się pomarańczowy wskaźnik TIMER (☐).
• Urządzenie główne potwierdzi odbiór sygnału pilota krótkim dźwiękiem.
• Wraz z upływem czasu wskazanie na wyświetlaczu będzie malało.

ANULOWANIE USTAWIEN WYŁACZNIKA

Naciśnij przycisk CANCEL.

- Pomarańczowy wskaźnik TIMER na panelu informacyjnym urządzenia głównego zniknie.

MODE FAN SWING CANCEL RESET

• Ostatnie ustawienie czasu zostanie zapisane w pamięci i pojawi się na wyświetlaczu pilota przy następnym naciśnięciu przycisku TIMER OFF lub TIMER ON.
• Włącznika i wyłącznika czasowego nie można zaprogramować równocześnie. Aktywna będzie ostatnio ustawiona funkcja.
• Włączenie programu jednogodzinnego spowoduje, że włącznik i wyłącznik czasowy będą niedostępne.
• Włączenie programu jednogodzinnego spowoduje anulowanie zaprogramowanego włącznika lub wyłącznika czasowego.
• Przerwa w zasilaniu przy zaprogramowanym włączniku lub wyłączniku czasowym spowoduje anulowanie programu.

WŁĄCZNIK CZASOWY

Klimatyzator włączy się automatycznie, zgodnie z dokonanym ustawieniem.

Opóźnienie włączenia może wynosić od 0,5 godziny (30 minut) do 12 godzin. Opóźnienie do 9,5 godziny można ustawiać ze skokiem 0,5-godzinnym (30-minutowym), a opóźnienie od 10 do 12 godzin – ze skokiem 1-godzinnym.

MODE TEMP. * 6.5 h FAN TIMER TEMP. DISPLAY fan 1h MODE FAN SWING CANCEL RESET 1

Informacja widoczna na wyświetlaczu, jeśli klimatyzator ma zostać włączony za 6,5 godziny.

Skieruj pilota w stronę odbiornika sygnału w urządzeniu głównym.

1 Naciśnij przycisk TIMER ON ( 📞▶ |

- Kolejne naciśnięcia przycisku będą powodowały zmianę ustawienia w następującej sekwencji:

Żeby szybciej zmienić ustawienia, naciśnij i przytrzymaj przycisk TIMER ON ( Ⓞ▶ |

• Na panelu informacyjnym urządzenia głównego pojawi się pomarańczowy wskaźnik TIMER (J).
• Urządzenie główne potwierdzi odbiór sygnału pilota krótkim dźwiękiem.
• Wraz z upływem czasu wskazanie na wyświetlaczu będzie malało.

Stosownie do potrzeb, ustaw tryb pracy, temperaturę, prędkość wentylatora oraz tryb PLASMACLUSTER.

• Jeśli temperatura jest regulowana już po zaprogramowaniu włącznika, jej wartość będzie widoczna na wyświetlaczu przez 5 sekund, a następnie wyświetlone zostanie ustawienie włącznika.
• Jeśli ustawienia nie zostaną zmienione, po włączeniu klimatyzator będzie pracował z ostatnio dokonanymi ustawieniami.

ANULOWANIE USTAWIEN WYŁACZNIKA

Naciśnij przycisk CANCEL.

- Pomarańczowy wskaźnik TIMER na panelu informacyjnym urządzenia głównego zniknie.

MODE FAN SWING CANCEL RESET

TRYB PLASMACLUSTER

Generator we wnętrzu klimatyzatora uwalnia do atmosfery w pomieszczeniu skupiska jonów dodatnich i ujemnych. Do atmosfery uwalniana jest w przybliżeniu taka sama liczba jonów dodatnich i ujemnych, co pozwala ograniczyć ilość unoszących się w powietrzu zarodników grzybów pleśniowych.

MODE TEMP. * 26 C FAN TIMER TEMP.↓ DISPLAY Ion 1h MODE FAN SWING CANCEL RESET 1

1 Podczas pracy klimatyzatora naciśnij przycisk PLASMACLUSTER.

• Na wyświetlaczu pilota pojawi się wskaźnik „ ”
• Na panelu informacyjnym urządzenia głównego będzie świecił niebieski wskaźnik PLASMACLUSTER.

ANULOWANIE

Naciśnij ponownie przycisk PLASMACLUSTER.

- Wskaznik PLASMACLUSTER na urządzeniu głównym zniknie.

UWAGI:

• Ustawienie trybu pracy PLASMACLUSTER zostanie zachowane w pamięci, dzięki czemu przy następnym uruchomieniu klimatyzatora zostanie przywołane automatycznie.
• Żeby wyłączyć wskaźnik PLASMACLUSTER, naciśnij przycisk DISPLAY.
• Funkcji PLASMACLUSTER nie można używać w trybie VENTILATION.

TRYB PRACY BEZ PILOTA

Ten tryb pracy jest użyteczny w przypadku, gdy pilot zdalnego sterowania jest niedostępny.

1 Naciśnij przycisk AUX na urządzeniu głównym.

• Czerwony wskaźnik OPERATION (☐) na urządzeniu głównym zacznie świecić i klimatyzator będzie pracował w trybie COOL.
• Szybkość wentylatora będzie regulowana w trybie AUTO.
• Temperatura będzie ustawiona odpowiednio do temperatury w pomieszczeniu.

WYŁACZENIE TRYBU PRACY BEZ PILOTA

Naciśnij ponownie przycisk AUX.

- Czerwony wskaźnik OPERATION (☐) na urządzeniu głównym zgaśnie.

UWAGI:

• Naciśnięcie przycisku AUX. podczas normalnego trybu pracy klimatyzatora spowoduje jego wyłączenie.
• Po uruchomieniu klimatyzatora w tym trybie pompa kondensatu zostanie włączona na ok. 1 minutę, co może spowodować bulgotanie.

Kondensat należy odprowadzić z urządzenia w opisanych poniżej przypadkach.

Jeśli urządzenie nie działa i pulsują wskaźniki TIMER (☑), OPERATION (☐) i TURBO COOL (☐), oznacza to, że zbiornik we wnętrzu klimatyzatora jest zapelniony.

1 Wyłącz urządzenie.
2 Ustaw zawór odprowadzenia kondensatu w położeniu „OPEN”.
3 Zdejmij osłonę z końcówki odprowadzenia.

- Po zdjęciu osłony z końcówki może popłynąć niewielka ilość wody.

4 Założ zacisk na dostępną powszechnie w sprzedaży rurkę (12,7 mm średnicy wewnętrznej i 16,7 mm średnicy zewnętrznej).
5 Założ rurkę na końcówkę odpływu i zabezpiecz ją zaciskiem.

- Przygotuj się na zbieranie spuszczanej wody, która będzie wypływać z rurki.

6 Naciśnij dwa razy przycisk AUX. na urządzeniu głównym.

• Woda zacznie wypływać z rurki. Maksymalnie może spłynąć około 2 litrów wody.
• Wskaźniki ÓPERATION, TIMER i TURBO będą pulsować.

7 Gdy woda przestanie wypływać z rurki, wyłącz klimatyzator, naciskając przy-cisk AUX.
- Woda będzie wypływać przez około minutę.
8 Zdejmij rurkę z końcówki odprowadzenia i założ osłonę.
- Zachowaj zacisk i rurkę do ponownego użycia.
9 Ustaw zawór w położeniu CLOSE.

Końcówka odpływu Osłona

Położenie „OPEN”

Przed przeniesieniem klimatyzatora (żeby zapobiec rozlaniu wody). Jeśli urządzenie ma pozostać nieużywane przez dłuższy czas.

1 Wykonaj czynności od 1 do 5 z powyższego opisu.
2 Naciśnij przycisk AUX. na urządzeniu głównym.

• Woda żacznie wypływać z rurki. Maksymalnie może spłynąć około 2 litrów wody.
• Wskaźnik OPERATION będzie pulsować.

3 Gdy woda przestanie wypływać z rurki, wyłącz klimatyzator, naciskając przy-cisk AUX.
- Woda będzie wypływać przez około minutę.
4 Zdejmij rurkę z końcówki odprowadzenia i założ osłone.
- Zachowaj zacisk i rurkę do ponownego użycia.

5 Ustaw zawór w położeniu „CLOSE”.

6 Zdejmij osłone z dolnego odpływu i wypuść pozostałą wodę z urządzenia.

- Przygotuj odpowiednie naczynie, żeby zebrać wodę. Maksymalnie może spłynąć około 0,2 litra wody.

7 Założ osłonę na dolne odprowadzenie.

Końcówka odpływu

Ostona

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć kabel zasilający od gniazdka w ścianie lub odciąć dopływ prądu zewnętrznym wyłącznikiem.

CZYSZCZENIE FILTRÓW

Jeśli filtr będzie zanieczyszczony przez kurz, przepływ powietrza będzie zmniejszony, co będzie powodowało obniżenie wydajności chłodzenia. Filtry należy czyścić co dwa tygodnie.

Filtry

1 WYJMIJ FILTRY.

- Ostrożnie pociągnij w prawo ramkę filtra i wysuń ją z klimatyzatora.

2 WYCZYŚĆ FILTRY.

- Usuń kurz przy pomocy odkurzacza. Jeśli filtry są nadal brudne, należy je wypłukać w ciepłej wodzie z dodatkiem łagodnego detergentu. Przed ponowną instalacją należy wysuszyć filtry w zacienionym miejscu.

3 ZAINSTALUJ PONOWNIE FILTRY.

- Wsuń ramkę filtra na miejsce. W żadnym wypadku nie wolno uruchamiać klimatyzatora bez filtrów.

- Mogłoby to spowodować poważne uszkodzenia.

CZYSZCZENIE URZĄDZENIA GŁÓWNEGO I PILOTA

Do czyszczenia należy używać miękkiej suchej ściereczki. Przy silnych zabrudzeniach można zwilżyć ściereczkę w roztworze wody z mydłem. Obudowę klimatyzatora należy wytrzeć do sucha.

Żadnego z elementów nie należy bezpośrednio polewać woda, ponieważ mogłoby to spowodować porażenie prądem lub uszkodzenie klimatyzatora.

Do czyszczenia nie wolno używać gorącej wody (powyżej 50°C), rozcieńczalnika, proszków ani silnych rozpuszczalników.

CZYSZCZENIE SIATKI CHRONIĄCEJ PRZED OWADAMI

Siatka chroniąca

Chłodzenie może być utrudnione lub całkowicie niemożliwe, jeśli siatka chroniąca przed owadami będzie pokryta kurzem.

Wyczyść siatkę przy pomocy odkurzacza.

KONSERWACJA POSEZONOWA

1 Spuść kondensat z klimatyzatora. Patrz strona 17, „Jeśli urządzenie ma pozostać nieużywane przez dłuższy czas”.
2 Pozostaw klimatyzator włączony przez pół dnia w trybie FAN lub VENTILATION, żeby dokładnie osuszyć cały mechanizm.
3 Wyczyść i zainstaluj ponownie filtry.

ZANIM WEZWIESZ SERWIS

Jeśli klimatyzator nie działa prawidłowo, wykonaj opisane poniżej czynności, zanim wezwiesz serwis.

KLIMATYZATOR W OGÓLE NIE DZIAŁA

• Czy klimatyzator jest prawidłowo podłączony do sieci elektrycznej?
  • Czy nie zadziałał bezpiecznik?
• Czy klimatyzator został włączony przed upływem 3 minut po wystąpieniu przerwy w zasilaniu. W takim przypadku mogło zostać włączone zabezpieczenie agregatu i zostanie on uruchomiony dopiero po 5 minutach.
• Czy pulsują wskaźniki TIMER (☐), OPERATION (☐) i TURBO COOL (☐)? – Zbiornik na kondensat we wnętrzu klimatyzatora jest przepelniony. Należy go opróżnić. Patrz strona 17.

KLIMATYZATOR NIE CHŁODZI W ODPOWIEDNIM STOPNIU

• Czy nie został wybrany tryb FAN, DEHUMIDIFICATION lub VENTILATION?
  W tych trybach pracy powietrze nie jest chłodzone. Zmień ustawienie przyciskiem MODE.
  • Czy fi ltry nie są zanieczyszczone?
  Wyczyść filtry.
• Czy układ chłodzący nie zamarzł?
  Jeśli układ chłodzący będzie zamarznięty, powietrze nie będzie wypływało z klimatyzatora.
• Czy temperatura została prawidłowo ustawiona?
• Czy pomieszczenie nie jest wystawione na bezpośrednie działanie promieni słonecznych?
  Zasuń zasłony lub rolety, żeby zmniejszyć ilość energii ogrzewającej pokój.
• Czy rura wydechowa nie jest zbyt długa?
  Żeby zapewnić efektywną pracę, należy skrócić rurę w maksymalnym stopniu. Rura nie może być poskręcana ani wygięta.

DŹWIĘKI

• Przez pierwsze 2 lub 3 minuty od włączenia może się wydawać, że klimatyzator głośno pracuje. Jest to odgłos rozruchu agregatu i jest to całkowicie normalne.
• Miękki, szeleszczący odgłos może być słyszalny bezpośrednio po włączeniu lub wyłączeniu klimatyzatora, a także podczas jego pracy. Jest to spowodowane przepływem czynnika chłodziącego wewnątrz klimatyzatora.
• Niski buczący dźwięk jest słyszalny podczas generowania jonów Plasmacluster.
• We wnętrzu klimatyzatora odparowywana jest woda skroplona podczas pracy w trybie chłodzenia. Odgłos przepływu wody jest zjawiskiem normalnym.
• Bulgot może być słyszałny przez około minutę od uruchomienia klimatyzatora w trybie pracy bez pilota. Jest to odgłos pompy pracującej we wnętrzu urządzenia.
• Bulgot może być słyszalny, gdy klimatyzator jest ustawiony na pochylej powierzchni. Klimatyzator należy ustawić na poziomej podłodze.

OPERACJE STEROWANE ZEGAREM NIE SĄ PRZEPROWADZANE PRAWIDŁOWO

- Jeśli przerwa w dostawie prądu nastąpi przy zaprogramowanym wyłączniku lub włączniku czasowym, operacje te zostaną anulowane. Jest to normalna sytuacja.

• Upewnij się, że baterie w pilocie są sprawne.
• Użyj ponownie pilota, kierując jego nadajnik dokładnie w stronę odbiornika sygnału w urządzeniu głównym.
• Úpewnij się, że baterie w pilocie są prawidłowo zainstalowane, zgodnie z oznaczeniami polaryzacji (+/-).

WYDMUCHIWANE POWIETRZE MA NIENATURALNY ZAPACH

- Zapach ten jest związany z ozonem generowanym przez moduł Plasmacluster. Stężenie ozonu jest bardzo małe i nie ma negatywnego wpływu na zdrowie. Emitowany do pomieszczenia ozon natychmiast się rozkłada i jego stężenie nie wzrasta.

SHARP

SHARP ELECTRONICS (Europe) GmbH
