Tipo de producto	Climatización split de pared
Marca	Sharp
Modelo	AY-XP9FR
Dimensiones unidad interior (L x H x P)	Aproximadamente 79,5 x 26,5 x 20,5 cm
Dimensiones unidad exterior (L x H x P)	Aproximadamente 72,0 x 42,5 x 27,0 cm
Peso unidad interior	Aproximadamente 8,5 kg
Peso unidad exterior	Aproximadamente 26,0 kg
Alimentación eléctrica	220-240 V ~ 50 Hz, monofásico
Potencia de refrigeración	2,6 kW (9 000 BTU/h)
Potencia de calefacción	2,8 kW (9 600 BTU/h)
Clase energética (refrigeración)	A++
Refrigerante	R32
Funciones principales	Climatización, calefacción, deshumidificación, ventilación, modo automático, temporizador 24h, modo silencio, oscilación de las lamas (arriba/abajo, izquierda/derecha), función turbo, modo sueño
Control remoto incluido	Sí, con pantalla LCD
Filtro de aire	Filtro antialérgico, lavable
Mantenimiento y limpieza	Limpieza del filtro cada 2 semanas, aspiración de las rejillas, llamada a profesional para mantenimiento anual
Nivel sonoro unidad interior (máx)	Aproximadamente 22 dB (modo silencio)
Nivel sonoro unidad exterior (máx)	Aproximadamente 48 dB
Seguridad	Disparo automático por sobrecalentamiento, protección contra sobretensiones, parada automática en caso de fallo, autodiagnóstico
Piezas de repuesto y reparabilidad	Filtros, control remoto, tarjeta electrónica disponibles; índice de reparabilidad 7,8/10
Garantía legal de conformidad	2 años

Preguntas frecuentes - AY-XP9FR SHARP

¿Cómo limpiar el filtro de mi aire acondicionado Sharp AY-XP9FR?

Apague el aparato y desconéctelo. Abra el panel frontal, retire el filtro, aspire el polvo o enjuáguelo con agua tibia y jabón. Séquelo completamente antes de volver a colocarlo. Limpie el filtro cada dos semanas.

¿Qué hacer si el aire acondicionado no enfría correctamente?

Primero verifique si el filtro está limpio. Asegúrese de que las lamas no estén obstruidas y que la temperatura configurada sea inferior a la temperatura ambiente. Si el problema persiste, contacte a un técnico.

El control remoto no funciona, ¿qué hacer?

Verifique las pilas del control remoto y reemplácelas si es necesario. Asegúrese de apuntar bien hacia el receptor de la unidad interior. Si nada funciona, reinicie el control remoto retirando las pilas durante 30 segundos.

¿Cómo usar el modo sueño?

Presione la tecla 'SLEEP' del control remoto. El aire acondicionado ajusta automáticamente la temperatura y el ventilador para garantizar un sueño confortable mientras ahorra energía. La temperatura aumentará 1°C después de la primera hora, luego 1°C adicional después de la segunda hora.

¿Cuál es el consumo eléctrico del Sharp AY-XP9FR?

En modo refrigeración, el consumo es de aproximadamente 0,8 kW y en calefacción 0,9 kW. La clase energética es A++, lo que garantiza una excelente eficiencia.

¿Puedo usar el aire acondicionado sin el control remoto?

Sí, la unidad interior dispone de un panel de control manual con botones para las funciones básicas: encendido/apagado, modo, temperatura, velocidad del ventilador. Sin embargo, algunas funciones avanzadas requieren el control remoto.

¿Cómo ajustar el temporizador?

Presione la tecla 'TIMER' del control remoto. Use las flechas para definir la hora de encendido o apagado. Valide con 'SET'. Puede programar hasta 24 horas de anticipación.

¿Qué significan los códigos de error en la pantalla?

Los códigos de error indican fallos. Por ejemplo, E1: fallo del sensor de temperatura ambiente, E2: fallo del sensor del evaporador. Consulte el manual para la lista completa y contacte a un profesional si aparece un código.

El aire acondicionado huele mal, ¿qué hacer?

Esto puede deberse a un filtro sucio o acumulación de humedad. Limpie el filtro y rocíe con un limpiador específico para aire acondicionado. Asegúrese de que el aparato haya funcionado en modo ventilación seca antes de apagarlo.

¿Cuál es el refrigerante utilizado y es peligroso?

El Sharp AY-XP9FR utiliza el refrigerante R32, que tiene un bajo potencial de calentamiento global y es menos dañino para el medio ambiente. Sin embargo, en caso de fuga, el gas es inflamable. Cualquier intervención debe ser realizada por un profesional.

MANUAL DE USUARIO AY-XP9FR SHARP

MANUAL DE INSTRUCCIONES

Atención: su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

A. Información sobre eliminación para usuarios particulares

1. En la Unión Europea

Atención: si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual!

Los equipos eléctricos y electrónicos usados deberían tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados.

Tras la puesta en práctica por parte de los estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno *. En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si Ud. compra uno nuevo similar.

*) Por favor, póngase en contacto con su autoridad local para obtener más detalles.

Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor deséchelos por separado con antelación según los requisitos locales.

Al desechar este producto correctamente, ayudará a asegurar que los residuos reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y la salud humana que de otra forma podrían producirse debido a una manipulación de residuos inapropiada.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.

Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch.

B. Información sobre Eliminación para empresas usuarias

1. En la Unión Europea

Si el producto se utiliza en una empresa y desea desecharlo:

Póngase en contacto con su distribuidor SHARP, quien le informará sobre la recogida del producto. Es posible que le cobren los costes de recogida y reciclaje. Los productos de tamaño pequeño (y las cantidades pequeñas) pueden ser recogidos por los centros de recogida locales.

Para España: póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida de los productos usados.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, póngase en contacto con sus autoridades locales y pregunte por el método de eliminación correcto.

Las baterías suministradas con este producto contienen pequeñas cantidades de plomo. Para la UE: el contenedor de basura con ruedas tachado indica que las baterías usadas no deben mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente de baterías usadas para permitir un correcto tratamiento y reciclado de acuerdo con la legislación vigente. Póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida selectiva de las baterías usadas.

Para Suiza: las baterías usadas deben devolverse al punto de venta.

Para otros países fuera de la Unión Europea: póngase en contacto con las autoridades locales para conocer el procedimiento correcto de eliminación de las baterías usadas.

Este manual explica cómo utilizar correctamente su nuevo acondicionador de aire. Antes de usar el producto, lea el manual detenidamente. Este manual debe guardarse en un lugar seguro para futuras consultas.

ÍNDICE

• INSTRUCCIONES IMPORTANTES DE SEGURIDAD ....S-1 • DESIGNACIÓN DE LAS PIEZAS .....S-3
• CONFIGURACIÓN DEL FILTRO DESODORANTE RECOLECTOR DE POLVO ...S-5 • USO DEL MANDO A DISTANCIA .....S-6
• FUNCIONAMIENTO BÁSICO ......S-8
• REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE ....S-10 • CORRIENTE DE AIRE PROGRESIVA .....S-11
• FUNCIONAMIENTO A CAPACIDAD MÁXIMA....S-11
• FUNCIONAMIENTO DEL PLASMACLUSTER ....S-12
• FUNCIÓN DE LIMPIEZA AUTOMÁTICA....S-13
• FUNCIONAMIENTO CON EL TEMPORIZADOR DE UNA HORA ......S-13
• FUNCIONAMIENTO CON EL TEMPORIZADOR ....S-14 • MODO AUXILIAR ....S-16 • MANTENIMIENTO ....S-16 • OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO ......S-18 • ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA ......S-18 • ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO .....S-19

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIAS PARA EL USO

1 No deforme o tire del cable de alimentación. Estirar y mal utilizar el cable de suministro de alimentación puede ocasionar daños o descargas eléctricas. 2 Tenga cuidado de no exponer su cuerpo directamente a la salida de aire durante un largo tiempo. Esto puede afectar a su condición física. 3 Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea la adecuada para ellos. 4 Nunca inserte objetos dentro de la unidad. El insertar objetos puede causar heridas debido a la rotación a alta velocidad de los ventiladores internos. 5 Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una incompleta conexión a tierra puede causar descargas eléctricas. 6 Si sucede algo anormal con el acondicionador de aire (por ej. se detecta un olor a quemado), detenga inmediatamente la operación y desactive el cortacircuitos. 7 El aparato se debe instalar de acuerdo con las regulaciones nacionales de cableado. La inapropiada conexión del cable puede ocasionar un sobrecalentamiento del cable de suministro de alimentación, del enchufe y del tomacorriente, y causar un incendio. 8 Si el cable de alimentación está dañado, éste deberá ser reemplazado por el fabricante, por un técnico de servicio autorizado o por una persona similarmente cualificada, para evitar situaciones peligrosas. Utilice para reemplazo sólo el cable de alimentación especificado por el fabricante.

ADVERTENCIAS PARA LA INSTALACIÓN/DESMONTAJE/ REPARACIÓN

- No trate de instalar/desmontar/reparar la unidad por su propia cuenta. La elaboración de un trabajo incorrecto ocasionará descargas eléctricas, fugas de agua, incendios, etc. Consulte a su distribuidor o a personal de servicio cualificado para que realice la instalación/desinstalación/reparación de la unidad.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIONES PARA EL USO

1 Abrir periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si se usan aparatos que funcionan con gas. Una ventilación insuficiente puede causar escasez de oxígeno. 2 No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas. 3 Por seguridad, desconecte el cortacircuito cuando no esté utilizando la unidad por un período de tiempo prolongado. 4 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que está asegurada en su lugar. 5 No coloque nada en la unidad exterior ni se ponga encima. El objeto o la persona puede caerse, causando lesiones. 6 Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales como perreras donde se crían animales o invernaderos. 7 No coloque vasijas con agua sobre la unidad. Si el agua penetra dentro de la unidad, los aislamientos eléctricos pueden deteriorarse y causar descargas eléctricas. 8 No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar funcionamiento insuficiente o problemas. 9 Asegúrese de detener la operación y desconectar el cortacircuito antes de llevar a cabo cualquier mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted podría resultar herido. 10 No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas eléctricas o daños al equipo. 11 Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas enfermas. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

PRECAUCIONES PARA UBICACIÓN/INSTALACIÓN

• Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión y la frecuencia correcta. La utilización de una fuente de alimentación con un voltaje y frecuencias inadecuados puede ocasionar daños en el equipo e incluso causar un incendio.
• No instale el aparato en lugares donde puede haber fuga de gases. Esto puede causar incendios. Instale el aparato en un lugar con poco polvo, vapores y humedad.
• Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje insuficiente puede causar humedecimiento de la habitación, muebles etc.
• Asegúrese de que se ha instalado un interruptor automático de pérdidas o un cortacircuito, dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

DESIGNACIÓN DE LAS PIEZAS

UNIDAD INTERIOR

① Tecla AUX. ② Entrada de aire ③ Panel de apertura ④ Filtro desodorante recolector de polvo (no-lavable) ⑤ Filtros de aire ⑥ Indicador ⑦ Célula receptora ⑧ Deflectores de ajuste vertical ⑨ Deflectores de ajuste horizontal ⑩ Salida de aire ⑪ Cable de la fuente de alimentación ⑫ Mando a distancia

⑬ Lámpara de PLASMA-CLUSTER (azul)

⑭ INDICADOR DE TEMPERATURA

⑮ Lámpara de temp. EXTERIOR (verde)

⑯ Lámpara de temp. AMBIENTE (verde)

⑰ Lámpara de CAPACIDAD MÁXIMA (verde)

⑱ Lámpara de RELOJ AUTOMÁTICO (anaranjada Ⓓ)

②1 Tubo refrigerante y cable conector

⑳ Manguera de drenaje

②3 Salida de aire

NOTA: Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

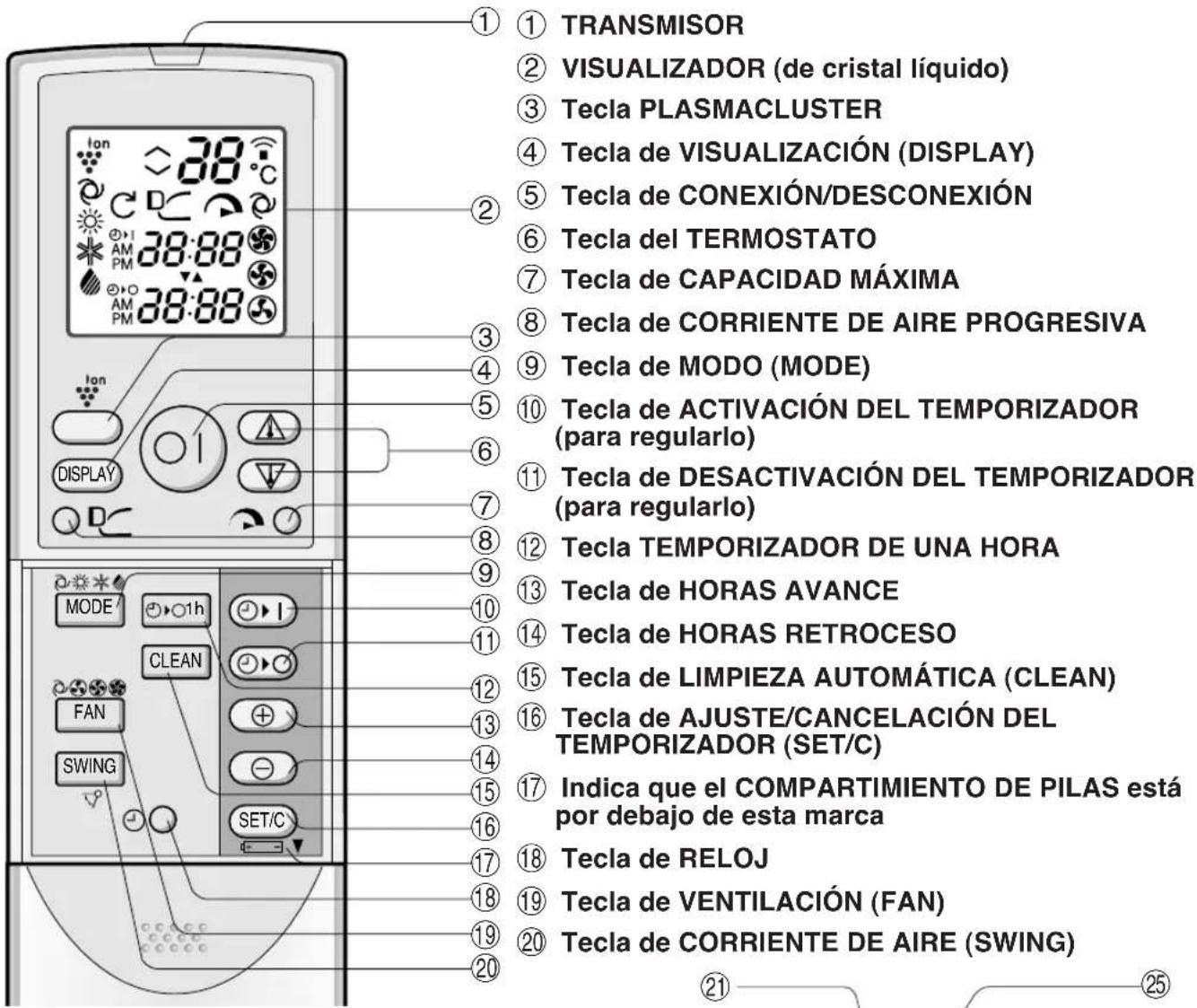

CUBIERTA DEL MANDO A DISTANCIA

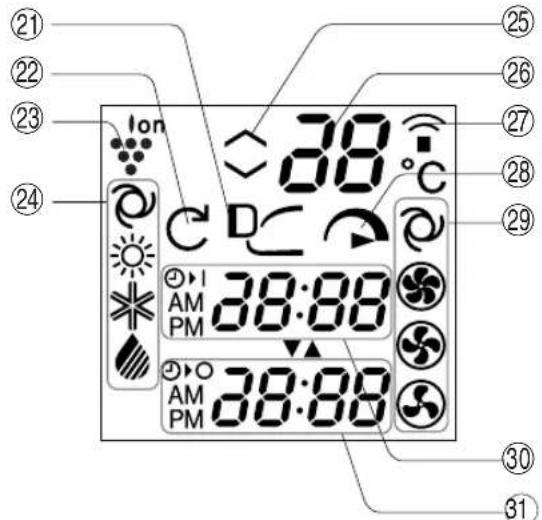

PANTALLA DE VISUALIZACIÓN L.C.D DEL MANDO A DISTANCIA

②1 SÍMBOLO DE CORRIENTE DE AIRE PROGRESIVA ⑳ SÍMBOLO DE LIMPIEZA AUTOMÁTICA ②3 SÍMBOLO DEL PLASMACLUSTER ⑳ SÍMBOLOS DE MODO

: AUTOMÁTICO : DESHUMECTAR

: CALENTAR : ENFAR

②5 AJUSTE DEL TERMOSTATO PARA LOS MODOS AUTOMÁTICO Y DESHUMECTAR ②6 INDICADOR DE TEMPERATURA ⑳ SÍMBOLO DE TRANSMISIÓN ⑳ SÍMBOLO DE CAPACIDAD MÁXIMA ⑲ SÍMBOLOS DE VELOCIDAD DEL VENTILADOR ⑳

: AUTOMÁTICO : BA

: ALTA : SUAVE

③0 INDICADOR/RELOJ DE ACTIVACIÓN AUTOMÁTICA

Indica la hora programada para el reloj automático, o la hora actual.

INDICADOR DE DESACTIVACIÓN AUTOMÁTICA

Indica la hora programada para la desconexión del reloj automático, o el reglaje de una hora de éste.

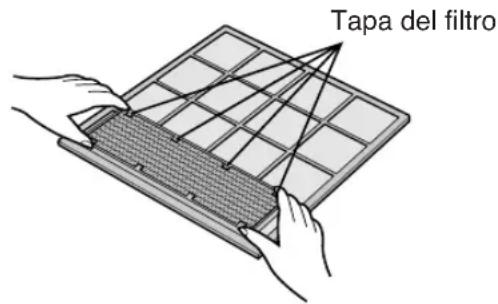

CONFIGURACIÓN DEL FILTRO DESODORANTE RECOLECTOR DE POLVO

Los filtros desodorantes recolectores de polvo se encuentran empacados como un accesorio de esta unidad. Durante el funcionamiento del acondicionador de aire, los filtros eliminan el polvo y el humo del tabaco del aire y se suelta aire limpio.

1 Saque los filtros.

① Abra el panel de apertura. ② Empuje los filtros de aire ligeramente hacia arriba para soltarlos. ③ Para sacarlos, tire de los filtros hacia abajo.

2 Ajuste el filtro desodorante recolector de polvo debajo de los topes de filtro localizados en el filtro de aire.

① Reinstale los filtros de aire en las posiciones originales. ② Cierre el panel de apertura. ③ Empuje firmemente la marca de la flecha del panel para asegurarlo en su sitio.

Precauciones

• Los filtros se encuentran sellados en una bolsa de plástico para evitar su efecto de recogida de polvo. No abra la bolsa hasta que vaya a utilizar los filtros. (De lo contrario la vida de los filtros podría verse reducida).
• No exponga los filtros directamente a la luz solar. (De lo contrario se podría deteriorar).

FORMA DE COLOCAR LAS PILAS Use dos pilas tamaño AAA (R03).

1 Retire la cubierta del mando a distancia.

2 Inserte las pilas en el compartimiento, asegúrese de que las polaridades ⊕ y ⊖ están correctamente alineadas.

- Si las pilas están bien colocadas, en el visualizador aparecerá "AM 6:00".

3 Coloque de nuevo la cubierta en su sitio.

NOTAS:

• Las pilas alcanzan para un año de uso normal, aproximadamente.
• Al sustituir las pilas, siempre cambie ambas pilas y asegúrese de que son del mismo tipo.
• Si el mando a distancia no funciona apropiadamente después de sustituir las pilas, retírelas y espere unos 30 segundos e introdúzcalas nuevamente.
• Cuando no vaya a usar el aparato durante largo tiempo, saque las pilas del mando a distancia.

FORMA DE USAR EL MANDO A DISTANCIA

Apunte el mando a distancia hacia la ventana receptora de señal de la unidad y pulse la tecla deseada. Cuando la unidad reciba la señal, producirá un sonido audible.

• Cerciórese de que no haya cortinas u otros objetos entre el telemando y la unidad.
• El telemando puede enviar señales hasta a 7 metros de distancia.

• No permita que la ventana receptora de señal reciba la luz directa del sol, ya que esto puede deteriorar su funcionamiento. Si la ventana receptora de señal es expuesta a la luz solar directa, utilice una cortina para bloquear la luz.
• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede interferir con la transmisión de la señal.
• La unidad puede ser afectada por las señales transmitidas del mando a distancia de la televisión, de la videograbadora o de otros aparatos usados en la misma habitación.
• No deje nunca el mando a distancia expuesto directamente a los rayos del sol, ni cerca de un calentador. Igualmente, proteja la unidad y el mando a distancia contra la humedad y los golpes, para evitar que se decoloren o se averíen.

AJUSTAR LA HORA

Existen dos modos para ajuste de la hora: ciclo de 12 horas y ciclo de 24 horas.

Ejemplo: 5 de la tarde

Reloj Visualizador
Modo de 12 horas PM 5:00
Modo de 24 horas 17:00

1 Para ajustar el modo de 12 horas, pulse la tecla de RELOJ una vez. Para ajustar el modo de 24 horas, pulse la tecla de RELOJ dos veces.

2 Pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora actual.

- Mantenga la tecla pulsada para avanzar o retroceder la visualización del tiempo rápidamente.

3 Pulse la tecla SET/C.

- Los dos puntos (:) parpadean para indicar que el reloj está funcionando.

NOTA:

- Mientras el aparato esté funcionando en el modo de reloj automático, no es posible ajustar la hora actual.

NOTAS SOBRE EL MODO AUTOMÁTICO

En el modo AUTOMÁTICO, los ajustes de temperatura y modo son regulados automáticamente dependiendo de la temperatura ambiente y la temperatura exterior cuando la unidad está activada.

Ajustes de los modos y la temperatura

En las figuras en ( ) son ajustes de temperatura

Durante el funcionamiento, si la temperatura exterior cambia, los ajustes de temperatura cambiarán automáticamente como se muestra en el diagrama.

CONSEJOS SOBRE EL PANEL DE INDICACIONES

El panel de indicaciones cambiará cada vez que usted pulse la tecla DISPLAY de la siguiente manera.

La temperatura ambiente se visualiza. La temperatura exterior se visualiza. Ninguna visualización.

NOTAS:

- Las temperaturas visualizadas son aproximadas y pueden variar de las temperaturas actuales.

- Márgenes visualizados de temperatura Temperatura ambiente: 0 °C \~ 40 °C (se visualiza L cuando la temperatura es menos de 0 °C y H cuando es más de 40 °C) Temperatura exterior: -9 °C \~ 45 °C (se visualiza L cuando la temperatura es menos de -9 °C y H cuando es más de 45 °C)

• Se visualiza -- durante los primeros 60 segundos de funcionamiento mientras las temperaturas son detectadas.
• Se puede visualizar sólo la temperatura ambiente durante 5 segundos mientras que la unidad no se encuentra en funcionamiento.
• Durante la operación de LIMPIEZA AUTOMÁTICA, el panel de indicaciones mostrará el tiempo restante de dicha operación. La temperatura de la habitación y la exterior no se visualizarán aunque pulse la tecla DISPLAY.

REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE

CORRIENTE DE AIRE VERTICAL

La dirección de la corriente de aire se ha ajustado automáticamente en la fábrica, para obtener un óptimo confort en cada modalidad:

Modos ENFRIAR y DESHUMECTAR Corriente de aire horizontal

Modo CALENTAR Corriente de aire diagonal

FORMA DE AJUSTAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

Pulse una vez la tecla SWING en el mando a distancia.

- El deflector de ajuste vertical cambiará su ángulo continuamente.

Pulse nuevamente la tecla SWING cuando el deflector de ajuste vertical esté en la posición deseada.

- El deflector detendrá su movimiento dentro del margen mostrado en el diagrama.

- La posición ajustada será memorizada y ajustada automáticamente a la misma posición la próxima vez que se opere el aparato.

Margen de ajuste

Modos ENFRIAR Y DESHUMECTAR

El margen de ajuste es más estrecho que el margen CORRIENTE DE AIRE con el fin de impedir que se forme condensación de agua.

Modo CALENTAR

El margen es ancho y la corriente de aire puede ser dirigida hacia el suelo.

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

Sostenga los deflectores de ajuste horizontal como se muestra en el diagrama y ajuste la dirección de la corriente de aire.

No trate nunca de graduar manualmente los deflectores de ajuste vertical.

- Si se ajusta el deflector de ajuste vertical de forma manual, puede suceder que la unidad falle posteriormente al querer manejarla con el mando a distancia.

- Si el deflector de ajuste vertical se ha regulado en la más baja posición en el modo ENFRIAR o DESHUMECTAR por un periodo largo de tiempo, puede formarse condensación.

No realice el ajuste horizontal del deflector hacia el extremo izquierdo o derecho en el modo ENFRIAR teniendo ajustada la velocidad del ventilador a "SUAVE (⭕)" durante un prolongado período de tiempo.

Puede que se forme condensación en el reflector.

CORRIENTE DE AIRE PROGRESIVA

Pulse la tecla de CORRIENTE DE AIRE PROGRESIVA durante la operación de enfriamiento o deshumectación cuando no desee sentir aire frío. El deflector de ajuste vertical se coloca de forma oblicua hacia arriba para enviar el aire frío hacia el techo.

Pulse el botón durante la operación de calentamiento. El deflector de ajuste vertical se coloca hacia abajo para enviar el aire caliente hacia abajo en dirección al suelo y así proporcionarle calor.

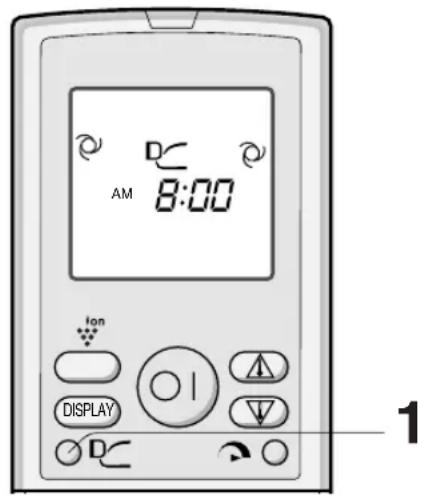

1 Durante el funcionamiento, pulse la tecla de CORRIENTE DE AIRE PROGRESIVA.

- En el mando a distancia se visualiza la indicación "D".

CANCELAR

Pulse la tecla de CORRIENTE DE AIRE PROGRESIVA.

NOTAS:

- El ajuste de la CORRIENTE DE AIRE PROGRESIVA se cancelará cuando pulse el botón de CAPACIDAD MÁXIMA mientras que esté ajustada la corriente de AIRE PROGRESIVA.

- Si desea realizar la operación de CORRIENTE DE AIRE PROGRESIVA en el modo de CAPACIDAD MÁXIMA, pulse la tecla de CORRIENTE DE AIRE PROGRESIVA durante la operación de CAPACIDAD MÁXIMA.

En esta operación, el acondicionador de aire trabaja a la capacidad máxima para enfriar la habitación o calentarla tan rápidamente que puede utilizarlo justo cuando llega usted a su casa.

1 Para activar la función de CAPACIDAD MÁXIMA, pulse la tecla de CAPACIDAD MÁXIMA teniendo la unidad ya conectada.

- En el mando a distancia se visualiza la indicación “

- Desaparece la indicación de temperatura.

- La lámpara de CAPACIDAD MÁXIMA ( ) de la unidad se iluminará.

CANCELAR

Pulse de nuevo la tecla de CAPACIDAD MÁXIMA.

- La función de CAPACIDAD MÁXIMA se cancelará también cuando el modo de operación cambie o cuando la unidad se apague.

- La lámpara de CAPACIDAD MÁXIMA ( ) de la unidad se apagará.

NOTA:

- No puede ajustar la temperatura o la velocidad del ventilador durante el funcionamiento a CAPACIDAD MÁXIMA.

El generador de iones Plasmacluster que se encuentra dentro del acondicionador de aire, liberará en la habitación iones plasmacluster positivos y negativos.

La liberación en el aire de aproximadamente el mismo número de iones negativos y positivos reducirá el moho transportado en el aire.

1 Durante el funcionamiento, pulse la tecla PLASMACLUSTER.

• En el mando a distancia se visualiza la indicación “lon
• La lámpara azul PLASMACLUSTER de la unidad se iluminará.

CANCELAR

Pulse nuevamente la tecla PLASMACLUSTER.

- La lámpara de PLASMACLUSTER en la unidad se apaga.

NOTAS:

• La utilización del funcionamiento del PLASMACLUSTER se memorizará y se activará la próxima vez que active el acondicionador de aire.
• Desactive la lámpara de PLASMACLUSTER, pulse la tecla de DISPLAY.
• Cuando se pulsa la tecla PLASMACLUSTER mientras que la unidad no está en funcionamiento, la función de PLASMACLUSTER se llevará a cabo sin el modo de acondicionamiento de aire (por ejemplo, CALENTAMIENTO o ENFRÍAMIENTO). El símbolo de modo del mando a distancia se apagará y la velocidad del ventilador no se podrá ajustar en AUTOMÁTICO.

FUNCIÓN DE LIMPIEZA AUTOMÁTICA

La operación de LIMPIEZA AUTOMÁTICA provocará la reducción en el crecimiento del hongo del moho y secará por dentro el acondicionador de aire con los iones Plasmacluster. Esta operación está acompañada por el modo VENTILACIÓN o CALENTAR. Utilice el funcionamiento con el cambio estacional sobre los términos. Los hongos de moho ya formados no se pueden eliminar con esta operación.

1 Pulse la tecla CLEAN cuando la unidad no está en funcionamiento.

• El mando a distancia visualiza “ ©”
• La lámpara azul PLASMACLUSTER de la unidad se iluminará.
• La unidad dejará de funcionar después de cuarenta minutos.
• El tiempo de funcionamiento restante se indicará en el INDICADOR DE TEMPERATURA en la unidad de interior en decrementos de minutos.

CANCELAR

Pulse la tecla CLEAN.

En forma alternativa, apague la unidad pulsando la tecla de CONEXIÓN/DESCONEXIÓN.

- La lámpara azul de PLASMACLUSTER en la unidad se apaga.

NOTA:

- No puede usted ajustar la temperatura, la velocidad del ventilador, la dirección del flujo de aire o el ajuste del temporizador durante la operación de LIMPIEZA AUTOMÁTICA.

Al usar el TEMPORIZADOR DE UNA HORA, la unidad se apagará automáticamente después de transcurrida una hora.

1 Pulse la tecla TEMPORIZADOR DE UNA HORA.

• El mando a distancia visualiza “ ⚙️▶○ in
• La lámpara anaranjada ( del TEMPORIZADOR en la unidad se ilumina.
• La unidad se detendrá después de una hora.

CANCELAR

Pulse la tecla CANCELACIÓN DEL TEMPORIZADOR (SET/C).

- La lámpara anaranjada de TEMPORIZADOR ( y en la unidad se apaga.

En forma alternativa, apague la unidad pulsando la tecla de CONEXIÓN/DESCONEXIÓN.

- La lámpara roja de FUNCIONAMIENTO ( ☑) la lámpara anaranjada de TEMPORIZADOR ( ☑) se apagarán.

NOTAS:

• La función de TEMPORIZADOR DE UNA HORA tiene prioridad sobre las funciones de TEMPORIZADOR ACTIVADO y TEMPORIZADOR DESACTIVADO.
• Si se ajusta el TEMPORIZADOR DE UNA HORA mientras la unidad no está funcionando, ésta funcionará durante una hora en la condición antes ajustada.
• Si desea que la unidad funcione una hora antes de que se active el TEMPORIZADOR DE UNA HORA, entonces pulse nuevamente la tecla DESACTIVACIÓN DE TEMPORIZADOR DE UNA HORA mientras esté funcionando la unidad.
• Si se ACTIVA y/o se DESACTIVA EL TEMPORIZADOR, con la tecla CANCELACIÓN DEL TEMPORIZADOR (SET/C) cualquier ajuste será cancelado.

Antes de programar el temporizador, asegúrese de que el reloj esté ajustado apropiadamente con la hora actual.

DESACTIVACIÓN DEL TEMPORIZADOR

1. Pulse la tecla de DESACTIVACIÓN DEL TEMPORIZADOR ( ◎▶○ ). 2. El indicador de DESACTIVACIÓN DEL TEMPORIZADOR parpadeará; pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora deseada. (El tiempo puede regularse en incrementos de 10 minutos). 3. Apunte el mando a distancia a la célula receptora de señal en la unidad y pulse la tecla de AJUSTE DEL TEMPORIZADOR (SET/C).

- En la unidad la lámpara anaranjada de TEMPORIZADOR ( ⊕ ) se iluminará.

- Cuando la unidad recibe la señal emite un sonido.

CONSEJOS SOBRE CANCELAR EL SERVICIO CON EL TEMPORIZADOR

Al elegir el modo DESACTIVACIÓN DEL TEMPORIZADOR, la regulación de la temperatura se ajusta automáticamente para evitar que la temperatura suba o baje excesivamente mientras usted duerme. (Función de desconexión automática nocturna)

MODO ENFRIAR/DESHUMECTAR:

- Una hora después de comenzar el servicio con el temporizador, la temperatura sube 1 °C por encima de la regulada.

MODO CALENTAR:

- Una hora después de comenzar el servicio con el temporizador, la temperatura baja 3 °C por debajo de la regulada en el termostato.

CANCELACIÓN DEL MODO DE TEMPORIZADOR

Pulse la tecla CANCELACIÓN DEL TEMPORIZADOR (SET/C).

• La lámpara anaranjada de TEMPORIZADOR ( ) en la unidad se apaga.
• En el mando a distancia se visualizará la hora actual.

- Si se ajusta alguna de las funciones ACTIVACIÓN DE TEMPORIZADOR, DESACTIVACIÓN DE TEMPORIZADOR y TEMPORIZADOR DE UNA HORA, la tecla de CANCELACIÓN TEMPORIZADOR (SET/C) cancelará todos los ajustes.

PARA MODIFICAR EL REGLAJE DE LA HORA

Cancelar primero la función de TEMPORIZADOR y ajustarla de nuevo.

ACTIVACIÓN DEL TEMPORIZADOR

1. Pulse la tecla de ACTIVACIÓN DEL TEMPORIZADOR ( Ⓞ▶ I ). 2. El indicador de ACTIVACIÓN DEL TEMPORIZADOR parpadeará; pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora deseada. (El tiempo puede regularse en incrementos de 10 minutos). 3. Apunte el mando a distancia a la ventana receptora de señal en la unidad y pulse la tecla de AJUSTE DEL TEMPORIZADOR (SET/C).

- En la unidad la lámpara anaranjada de TEMPORIZADOR ( Ⓓ) se iluminará.

- Cuando la unidad recibe la señal emite un sonido.

4. Elija el modo de funcionamiento.

- Antes de regular el periodo de funcionamiento, la unidad se activará para permitir que en la habitación se alcance la temperatura deseada en el tiempo programado. (Función de reloj despertador)

USO COMBINADO DE LAS FUNCIONES ACTIVACIÓN Y DESACTIVACIÓN DEL TEMPORIZADOR

Usted puede combinar las funciones de ACTIVACIÓN y DESACTIVACIÓN del temporizador.

Suspender el funcionamiento a las 11:00 p.m. y reanudarlo (con los mismos reglajes de modo y temperatura) para que la temperatura del cuarto alcance el nivel deseado a las 7:00 a.m.

1. Ajuste la función de DESACTIVACIÓN DEL TEMPORIZADOR para las 11:00 p.m. durante el funcionamiento. 2. Ajuste la función de ACTIVACIÓN DEL TEMPORIZADOR para las 7:00 a.m.

Las flechas (▼ o ▲) entre los indicadores de ACTIVACIÓN y DESACTIVACIÓN DEL TEMPORIZADOR señalan qué función se activará primero.

NOTAS:

• No es posible programar la ACTIVACIÓN DEL TEMPORIZADOR y la DESACTIVACIÓN DEL TEMPORIZADOR para operar la unidad a temperaturas diferentes o con otros ajustes.
• No es necesario conservar un orden cronológico para la programación de funciones.

MODO AUXILIAR

Use este modo si no dispone de un mando a distancia.

ACTIVACIÓN

Levante el panel frontal de la unidad interna y pulse la tecla AUX. en el panel de operaciones.

• Se encenderá la lámpara roja de FUNCIONAMIENTO (主) que está en la unidad y ésta comenzará a funcionar en el modo AUTOMÁTICO.
• La velocidad del ventilador y el reglaje de la temperatura se ajustan al modo AUTOMÁTICO.

DESACTIVACIÓN

Pulse nuevamente la tecla AUX. en el panel de operaciones.

- La lámpara roja de FUNCIONAMIENTO ( en la unidad se apagará.

Si la tecla AUX. se pulsa durante el funcionamiento normal, la unidad se apagará.

MANTENIMIENTO

Asegúrese de desconectar el cable de alimentación del enchufe o apagar el cortacircuito antes de realizar cualquier mantenimiento.

LIMPIEZA DE LOS FILTROS

Los filtros de aire deben limpiarse cada dos semanas.

① Levante el panel de apertura.

② Empuje los filtros de aire ligeramente hacia arriba para soltarlos.

③ Para sacarlos, tire de los filtros hacia abajo.

3. SAQUE LOS FILTROS DE AIRE DESODORANTES RECOLECTORES DE POLVO 4. LIMPIEZA DE LOS FILTROS

Use un aspirador para retirar el polvo. Si los filtros están sucios, lávelos con agua tibia y un detergente suave. Seque los filtros a la sombra antes de volverlos a instalar.

5. REINSTALE LOS FILTROS DESODORANTES RECOLECTORES DE POLVO 6. REINSTALACIÓN DE LOS FILTROS

① Reinstale los filtros en las posiciones originales.

② Cierre el panel frontal.

③ Empuje firmemente la marca de la flecha del panel para asegurarlo en su sitio.

LIMPIEZA DE LA UNIDAD Y DEL MANDO A DISTANCIA

• Límpielos con un paño suave.
• No rocíe o derrame agua directamente sobre ellos. Puede producirse una descarga eléctrica o daño del equipo.
• No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

MANTENIMIENTO DESPUÉS DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Haga funcionar a la unidad en OPERACIÓN DE LIMPIEZA AUTOMÁTICA para permitir al mecanismo que se seque bien. 2 Detenga el funcionamiento de la unidad y desenchúfela. Desactive el cortacircuito, si tiene uno exclusivamente para el acondicionador de aire. 3 Limpie los filtros, luego reinstálelos.

MANTENIMIENTO ANTES DE UN PERÍODO DE USO DEL ACONDICIONADOR DE AIRE

1 Asegúrese de que los filtros de aire no estén sucios. 2 Asegúrese de que nada obstruye las entradas o salidas de aire. 3 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que está asegurada en su lugar.

CAMBIO DEL FILTRO DESODORANTE RECOLECTOR DE POLVO

El filtro debería de cambiarse cada 3 ~ 6 meses.

1 SAQUE EL FILTRO DE AIRE 2 CAMBIE EL FILTRO DESODORANTE RECOLECTOR DE POLVO

1 Extraiga del filtro de aire el filtro desodorante recolector de polvo antiguo.

2 Ajuste el nuevo filtro desodorante recolector de polvo, debajo de los topes de filtro localizados en el filtro de aire.

3 REINSTALE EL FILTRO DE AIRE

NOTA:

- Un filtro desodorante recolector de polvo que esté sucio, no se puede lavar para ser reutilizado. El filtro nuevo lo puede solicitar a su distribuidor más cercano.

Filtro de reemplazo: Tipo AZ-F920F

Desecho de los filtros

Deseche los filtros cambiados de acuerdo a las leyes y regulaciones locales.

Materiales del filtro DESODORANTE RECOLECTOR DE POLVO:

- Filtro: Polipropileno

- Marco: Poliéster

- Filtro: Polipropileno - Marco: Poliéster

- El dispositivo protector incorporado en el aparato puede impedir que éste continúe funcionando, cuando se use fuera de este margen.

- En la salida de aire puede formarse condensación, si el aparato funciona continuamente en el modo ENFRIAR o DESHUMECTAR, cuando la humedad ambiental es superior a un 80%.

La operación de refrigeración durante la estación de invierno está disponible gracias a la función incorporada de refrigeración de invierno. El límite inferior del margen de temperatura externa es de -10°C B.H.

(Nota: Es posible que funcione el dispositivo de protección incorporado cuando la temperatura exterior descienda por debajo de los 21°C B.H., dependiendo de las condiciones).

FALLO DE CORRIENTE

Este acondicionador de aire tiene una función de memoria automática para almacenar la configuración cuando ocurra un fallo de corriente. Después de retornar la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba activo antes del fallo de la corriente, excepto los ajustes de reloj.

Si los relojes fueron ajustados antes del fallo de corriente, es necesario reajustarlos después de volver la corriente.

FUNCIÓN DE PRECALENTAMIENTO

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco minutos en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir que el aire frío salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCIÓN DE DESHIELO

• Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo CALENTAR, un descongelador automático proporciona calor durante unos cinco a diez minutos, para retirar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.
• Una vez terminado el deshielo, el aparato continúa funcionando en el modo CALENTAR.

PROCESO DE CALENTAMIENTO

• El aparato emplea una bomba de calor que extrae el calor del aire exterior y lo despide dentro de la habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato.
• Si el proceso de calentamiento es reducido debido a temperaturas exteriores bajas, utilice un calentador adicional.
• Hasta poder calentar la habitación completa puede tardar tiempo, dado que el aparato emplea un circuito de circulación forzada del aire.

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar el acondicionador de aire.

REGULE LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1 °C más que la temperatura deseada en el modo ENFRIAR y 2 °C menos en el modo CALENTAR, ahorrará aproximadamente un 10 por ciento en consumo de corriente.
• Si se regula una temperatura más baja que lo necesario para enfriar la habitación, aumentará el consumo de corriente.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfriamiento, reducirá el consumo de corriente.
• Cierre las ventanas y puertas durante las operaciones de enfriar y calentar.

PARA OBTENER UNA ÓPTIMA CIRCULACIÓN DEL AIRE, REGULE DEBIDAMENTE EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN CON EL TEMPORIZADOR

CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO, DESCONECTE EL CABLE DE ALIMENTACIÓN

- La unidad interior consume una pequeña cantidad de energía incluso al no estar funcionando.

ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO

Las siguientes condiciones no significan mal funcionamiento del equipo.

LA UNIDAD NO FUNCIONALa unidad no funcionará inmediatamente después de encenderla. La unidad no funcionará inmediatamente después de que el modo de servicio se haya cambiado. Esto sucede con el fin de proteger los mecanismos internos. Espere 3 minutos antes de operar la unidad.	RUIDOS DE SILBIDOSLos ruidos suaves, de silbidos son los sonidos del refrigerante fluyendo en el interior de la unidad.
	VAPOR DE AGUAEn los modos ENFRIAR y DESHUMECTAR, se puede ver algunas veces vapor de agua en las salidas de aire debido a diferencias entre la temperatura ambiente del aire y la temperatura del aire descargado por la unidad.En el modo CALENTAR, puede fluir vapor de agua de la unidad exterior durante el deshielo.
NO SALE AIRE CALIENTELa unidad se encuentra en servicio de precalentamiento o deshielo.
OLORESOlores a alfombra y muebles que penetran en la unidad y los olores de los componentes internos del acondicionador de aire pueden salir de la unidad durante la etapa inicial de instalación.	LA UNIDAD EXTERIOR NO SE DETIENEDespués de detener el funcionamiento, el ventilador de la unidad exterior rotará durante aproximadamente un minuto para enfriar la unidad.
RUIDOS DE CRUJIDOSLa unidad puede producir un sonido de crujidos. Este sonido es generado por la fricción del panel frontal, expansión de otros componentes o la conexión debida a cambios de temperatura.	OLOR EMITIDO DESDE LA SALIDA DE AIRE DEL PLASMACLUSTEREste es el olor de ozono que genera el generador iónico Plasmacluster. La concentración de ozono es muy baja, no produciendo efectos perjudiciales para su salud. El ozono descargado en el aire se descompone rápidamente y su densidad en la habitación no aumentará.
SE EMITE UN ZUMBIDO BAJOEste es un sonido emitido cuando la unidad está generando iones Plasmacluster.

Si la unidad parece estar funcionando mal, verifique los siguientes puntos antes de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el cortacircuito se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRÍA (O CALIENTA) LA HABITACIÓN EFICAZMENTE
Examine los filtros. Si están sucios, límpielos.	Examine la unidad exterior para asegurarse de que la salida y entrada de aire no está obstruida.	Examine el termostato para ver si está bien regulado.
Cerciórese de que las ventanas y puertas estén bien cerradas.	Si hay muchas personas dentro de la habitación, puede que la unidad no alcance la temperatura deseada.	Verifique si hay otros aparatos calefactores que estén funcionando dentro de la habitación.

LA UNIDAD NO RECIBE LA SEÑAL DEL MANDO A DISTANCIA
Verifique si las pilas del mando a distancia están viejas o descargadas.	Trate de enviar la señal de nuevo apuntando el mando a distancia hacia la célula receptora de la unidad.	Verifique si las pilas del mando a distancia están instaladas con las polaridades alineadas en forma adecuada.

Llame por favor al personal de mantenimiento cuando el INDICADOR DE TEMPERATURA parpadee en el panel indicador.

CAMPO DELLA TEMPERATURA OPERATIVA
