Tipo de produto	Climatização split mural
Marca	Sharp
Modelo	AY-XP9FR
Dimensões unidade interior (L x A x P)	Aproximadamente 79,5 x 26,5 x 20,5 cm
Dimensões unidade exterior (L x A x P)	Aproximadamente 72,0 x 42,5 x 27,0 cm
Peso unidade interior	Aproximadamente 8,5 kg
Peso unidade exterior	Aproximadamente 26,0 kg
Alimentação elétrica	220-240 V ~ 50 Hz, monofásico
Potência de arrefecimento	2,6 kW (9 000 BTU/h)
Potência de aquecimento	2,8 kW (9 600 BTU/h)
Classe energética (arrefecimento)	A++
Fluido refrigerante	R32
Funções principais	Climatização, aquecimento, desumidificação, ventilação, modo automático, temporizador 24h, modo silencioso, oscilação das palhetas (cima/baixo, esquerda/direita), função turbo, modo sono
Controlo remoto incluído	Sim, com visor LCD
Filtro de ar	Filtro antialérgico, lavável
Manutenção e limpeza	Limpeza do filtro a cada 2 semanas, aspiração das grelhas, chamada profissional para manutenção anual
Nível sonoro unidade interior (máx.)	Aproximadamente 22 dB (modo silencioso)
Nível sonoro unidade exterior (máx.)	Aproximadamente 48 dB
Segurança	Disjuntor automático de sobreaquecimento, proteção contra sobretensões, paragem automática em caso de avaria, autodiagnóstico
Peças sobressalentes e reparabilidade	Filtros, controlo remoto, placa eletrónica disponíveis; índice de reparabilidade 7,8/10
Garantia legal de conformidade	2 anos

Perguntas frequentes - AY-XP9FR SHARP

Como limpar o filtro do meu ar condicionado Sharp AY-XP9FR?

Desligue o aparelho e desconecte-o. Abra o painel frontal, retire o filtro, aspire o pó ou enxágue-o com água morna e sabão. Seque-o completamente antes de recolocá-lo. Limpe o filtro a cada duas semanas.

O que fazer se o ar condicionado não arrefecer corretamente?

Verifique primeiro se o filtro está limpo. Certifique-se de que as palhetas não estão obstruídas e que a temperatura definida é inferior à temperatura ambiente. Se o problema persistir, contacte um técnico.

O controlo remoto não funciona, o que fazer?

Verifique as pilhas do controlo remoto e substitua-as se necessário. Certifique-se de apontar bem na direção do recetor na unidade interior. Se nada funcionar, reinicie o controlo remoto retirando as pilhas durante 30 segundos.

Como utilizar o modo sono?

Prima o botão 'SLEEP' no controlo remoto. O ar condicionado ajusta automaticamente a temperatura e o ventilador para garantir um sono confortável enquanto economiza energia. A temperatura aumentará 1°C após a primeira hora e mais 1°C após a segunda hora.

Qual é o consumo elétrico do Sharp AY-XP9FR?

No modo arrefecimento, o consumo é de aproximadamente 0,8 kW e no aquecimento 0,9 kW. A classe energética é A++, o que garante excelente eficiência.

Posso usar o ar condicionado sem o controlo remoto?

Sim, a unidade interior possui um painel de controlo manual com botões para funções básicas: ligar/desligar, modo, temperatura, velocidade do ventilador. No entanto, algumas funções avançadas requerem o controlo remoto.

Como programar o temporizador?

Prima o botão 'TIMER' no controlo remoto. Utilize as setas para definir a hora de ligar ou desligar. Confirme com 'SET'. Pode programar até 24 horas de antecedência.

O que significam os códigos de erro no visor?

Os códigos de erro indicam avarias. Por exemplo, E1: defeito do sensor de temperatura ambiente, E2: defeito do sensor do evaporador. Consulte o manual para a lista completa e contacte um profissional se um código aparecer.

O ar condicionado cheira mal, o que fazer?

Isso pode ser devido a um filtro sujo ou acumulação de humidade. Limpe o filtro e pulverize um produto de limpeza específico para ar condicionado. Certifique-se de que o aparelho funcionou em modo de ventilação seca antes de desligar.

Qual é o fluido refrigerante utilizado e é perigoso?

O Sharp AY-XP9FR utiliza o fluido R32, que tem baixo potencial de aquecimento global e é menos prejudicial para o ambiente. No entanto, em caso de fuga, o gás é inflamável. Qualquer intervenção deve ser realizada por um profissional.

MANUAL DE UTILIZADOR AY-XP9FR SHARP

AR CONDICIONADO DE SALA DE DUAS UNIDADES

AR CONDICIONADO DE SALA DE DUAS UNIDADES

MANUAL DE OPERAÇÃO

SPLIT KLİMA

KULLANMA KILAVUZU

⑲ Lâmpada de FUNCIONAMENTO (vermelha)

⑳ Entrada de ar

FUNCIONAMENTO BÁSICO

FUNCIONAMENTO A CAPACIDADE MÁXIMA

FUNCIONAMENTO DO PLASMACLUSTER

FUNCIONAMENTO COM O TEMPORIZADOR DE UMA HORA

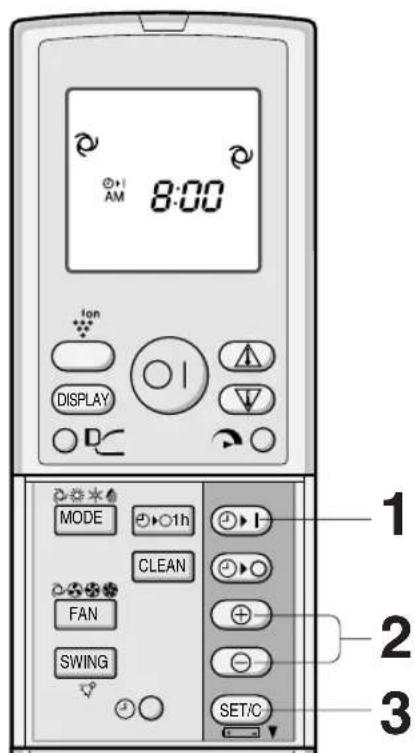

FUNCIONAMENTO COM O TEMPORIZADOR

NOTA:

OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO

FAIXA DE TEMPERATURA DE FUNCIONAMENTO

		TEMP. INTERIOR	TEMP. EXTERIOR
ENFRIAR	límite superior	32 °C B.S. 43 °C 23 °C B.H.	B.S.-
	límite inferior	21 °C B.S. 21 °C 15 °C B.H.	B.S.-
CALENTAR	límite superior	27 °C B.S. 24 °C 18 °C B.H.	B.S.
	límite inferior	20 °C B.S. -8,5 °C -9,5 °C	B.S.B.H.

B.S. = Bulbo seco B.H. = Bulbo húmido

: AQUECIMENTO ✱ : ARREFECIMENTO

MODO ARREFECIMENTO/AQUECIMENTO

FUNCIONAMENTO A PLENA POTÊNCIA

FUNCIONAMENTO DO PLASMACLUSTER

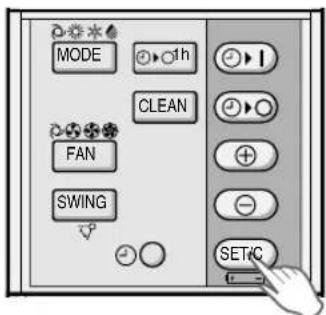

FUNCIONAMENTO DO TEMPORIZADOR

NOTA:

Atenção: O seu produto está identificado com este símbolo. Significa que os produtos elétricos e eletrónicos não devem ser misturados com o lixo doméstico comum. Existe um sistema de recolha específico para estes produtos.

A. Informações sobre a Eliminação de Produtos para os Utilizadores (particulares)

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o lixo doméstico comum!

O equipamento elétrico e eletrónico deve ser tratado separadamente e ao abrigo da legislação aplicável que obriga a um tratamento, recuperação e reciclagem adequados de equipamentos elétricos e eletrónicos usados.

Após a implementação desta legislação por parte dos Estados-membros, todos os cidadãos residentes na União Europeia poderão entregar o seu equipamento elétrico e eletrónico usado em estações de recolha específicas a título gratuito*.

Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a título gratuito na compra de um novo equipamento.

*) Contacte as entidades locais para mais informações.

Se o seu equipamento elétrico e eletrônico usado funcionar a pilhas ou baterias, deverá eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento.

Ao eliminar este produto corretamente, estará a contribuir para que o lixo seja submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta forma, é possível evitar os efeitos nocivos que o tratamento inadequado do lixo poderia provocar no ambiente e na saúde.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correto para proceder à sua eliminação.

Na Suíça: O equipamento elétrico e eletrônico é aceite, a título gratuito, em qualquer revendedor, mesmo que não tenha adquirido um novo produto. Poderá encontrar uma lista das estações de recolha destes equipamentos na página da Web www.swicho.ch ou www.sens.ch.

B. Informações sobre a Eliminação de Produtos para Utilizadores-Empresas.

1. Na União Europeia

Se o produto for usado para fins comerciais e quiser eliminá-lo:

Contacte o seu revendedor SHARP que irá informá-lo sobre a melhor forma de eliminar o produto. Poderá ter de pagar as despesas resultantes da recolha e reciclagem do produto. Alguns produtos mais pequenos (e em pequenas quantidades) poderão ser recolhidos pelas estações locais.

Na Espanha: Contacte o sistema de recolhas público ou as entidades locais para mais informações sobre a recolha de produtos usados.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correto para proceder à sua eliminação.

A bateria fornecida com este produto contém traços de chumbo.

Para a União Europeia: o contentor de rodas traçado significa que as baterias usadas não deverão ser colocadas junto com o lixo doméstico! Existe um sistema de separação próprio para baterias usadas, para permitir um tratamento e reciclagem própria de acordo com a legislação em vigor.

Por favor contacte as autoridades locais para mais detalhes nos esquemas de recolha e reciclagem.

Para a Suíça: As baterias usadas deverão ser devolvidas ao ponto de venda.

Para os outros países fora da União Europeia: por favor contacte a sua autoridade local para o método correcto de disposição das baterias usadas.

Este manual explica como utilizar o seu novo ar condicionado da melhor maneira. Por favor, leia este manual cuidadosamente antes de utilizar o produto. Este manual deve ser mantido num local seguro para fácil consulta.

CONTEÚDO

• INSTRUÇÕES DE SEGURANÇA IMPORTANTES ......P-1 • NOMES DAS PEÇAS ......P-3
• INSTALAÇÃO DO FILTRO DESODORIZANTE E DE RECOLHA DE PÓ ......P-5
• UTILIZAÇÃO DO CONTROLO REMOTO ....P-6
• FUNCIONAMENTO BÁSICO ......P-8
• REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR ......P-10 • FLUXO DE AR PROGRESSIVO .....P-11 • MODO DE FUNCIONAMENTO A PLENA FORÇA ......P-11
• OPERAÇÃO DO PLASMACLUSTER .....P-12

• OPERAÇÃO DE AUTO LIMPEZA ......P-13 • TEMPORIZADOR DE UMA HORA.....P-13 - FUNCIONAMENTO COM TEMPORIZADOR.....P-14 • MODO DE FUNCIONAMENTO AUXILIAR ......P-16 • MANUTENÇÃO .....P-16 • NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO ......P-18 - SUGESTÕES PARA POUPAR ENERGIA ......P-18 • ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA ......P-19

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

CUIDADOS PARA A SUA UTILIZAÇÃO

1 Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque eléctrico. 2 Ser cuidadoso em não expor o seu corpo directamente sob a saída de ar durante um período prolongado. Poderá afectar a sua condição física. 3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem no compartimento. 4 Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas. 5 Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, pára-rajos ou cabo de terra telefónico. A ligação de terra incompleta poderá causar choque eléctrico. 6 Se algo estiver anormal com o ar condicionado (p. ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos. 7 O aparelho deverá ser instalado de acordo com os regulamentos nacionais de instalações eléctricas. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio. 8 Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou um seu agente de serviço ou pessoal identicamente qualificado a fim de evitar riscos. Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante.

ATENÇÃO PARA A INSTALAÇÃO/REMOÇÃO/REPARAÇÃO

- Não tente instalar/remover/reparar a unidade você mesmo(a). Um trabalho incorreto poderá provocar choque elétrico, fugas de água, fogo etc. Consulte o seu revendedor ou outro pessoal de assistência qualificado para a instalação/remoção/reparação do aparelho.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abrir periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar eletrodomésticos a gás. A ventilação insuficiente poderá causar redução de oxigénio. 2 Não utilizar os botões com a mão molhada. Poderá causar choque elétrico. 3 Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um período longo de tempo. 4 Verificar periodicamente o desgaste do chassis de montagem da unidade externa e certificar-se de que se encontra firmemente na posição. 5 Não colocar nada sobre a unidade externa nem a pisar. O objeto ou a pessoa poderão cair, causando ferimentos. 6 Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações tais como num canil ou estufa para criação de animais ou plantas. 7 Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos elétricos poder-se-ão deteriorar e causar choque elétrico. 8 Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas. 9 Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você poderá ficar ferido. 10 Não espalhar ou verter água diretamente sobre a unidade. A água poderá causar choque elétrico ou danos do equipamento. 11 Este eletrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão. As crianças pequenas deverão ser supervisionadas para assegurar que elas não brincam com o eletrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO/INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado à corrente com a tensão e frequência definidas. A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio. Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar a drenagem suave. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar o choque elétrico.

UNIDADE INTERIOR

① Botão AUX. ② Entrada (Ar) ③ Painel de abrir ④ Filtro desodorizante e de recolha de pó (não lavável) ⑤ Filtros de ar ⑥ Indicador ⑦ Janela recetora ⑧ Reguladores verticais ⑨ Reguladores horizontais ⑩ Saída (Ar) ⑪ Cabo de ligação à corrente ⑫ Tampa do controlo remoto

⑬ Lâmpada PLASMACLUSTER (azul) ⑭ INDICADOR DE TEMPERATURA ⑮ Lâmpada da temperatura EXTERIOR (verde) ⑯ Lâmpada de temperatura AMBIENTE (verde) ⑰ Lâmpada PLENA FORÇA (verde) ⑱ Lâmpada TEMPORIZADOR (laranja) ⑲ Lâmpada FUNCIONAMENTO (vermelha) ⑳ Entrada (Ar) ②1 Tubo de refrigeração e cabo de interligação ⑳ Manga de escoamento ⑳ Saída (Ar)

NOTA: As unidades reais poderão variar ligeiramente em relação às apresentadas acima.

CONTROLO REMOTO

① TRANSMISSOR ② MOSTRADOR LCD (de cristais líquidos) ③ Botão PLASMACLUSTER ④ Botão MOSTRADOR (DISPLAY) ⑤ Botão LIGAR/DESLIGAR ⑥ Botão do TERMOSTATO ⑦ Botão de PLENA FORÇA ⑧ Botão de FLUXO DE AR PROGRESSIVO ⑨ Botão MODO (MODE) ⑩ Botão LIGAR TEMPORIZADOR (para regular o temporizador) ⑪ Botão DESLIGAR TEMPORIZADOR (para regular o temporizador) ⑫ Botão TEMPORIZADOR DE UMA HORA ⑬ Botão AVANÇAR HORA ⑭ Botão RECUAR HORA ⑮ Botão de AUTO LIMPEZA (CLEAN) ⑯ Botão DEFINIR/ANULAR TEMPORIZADOR (SET/C) ⑰ Indica que o COMPARTIMENTO DAS PILHAS se encontra debaixo desta marca ⑱ Botão RELÓGIO ⑲ Botão VENTOINHA (FAN) ⑳ Botão DIRECCIONAR (SWING)

MOSTRADOR LCD DO CONTROLO REMOTO

②1 SÍMBOLO DE FLUXO DE AR PROGRESSIVO ⑳ SÍMBOLO DE AUTO LIMPEZA ②3 SÍMBOLO PLASMACLUSTER ⑳ SÍMBOLOS DE MODOS DE FUNCIONAMENTO

⑲ REGULAÇÃO DO TERMOSTATO PARA MODOS DE FUNCIONAMENTO AUTOMÁTICO E SECAR

②6 INDICADOR DE TEMPERATURA

⑳ SÍMBOLO DE TRANSMISSÃO

⑳ SÍMBOLO DE PLENA FORÇA

⑲ SÍMBOLOS DA VELOCIDADE DA VENTOINHA

③0 INDICADOR LIGAR TEMPORIZADOR/RELOGIO Indica o tempo de ligação do temporizador ou a hora actual.

③1 INDICADOR DESLIGAR TEMPORIZADOR Indica o tempo de desligamento do temporizador ou a regulação do temporizador para uma hora.

INSTALAÇÃO DO FILTRO DESODORIZANTE E DE RECOLHA DE PÓ

Os filtros desodorizantes e de recolha de pó são fornecidos como acessórios desta unidade. Durante o funcionamento do ar condicionado, os filtros retiram a poeira e o fumo de tabaco do ar e debitam ar limpo.

1 Retire os filtros de ar.

① Abra o painel de abrir. ② Empurre os filtros ligeiramente para cima a fim de os desencaixar. ③ Puxe os filtros de ar para baixo a fim de os poder tirar.

2 Instale o filtro desodorizante e de recolha de pó sob os batentes do filtro localizados no filtro de ar.

3 Reinstale os filtros de ar.

① Recoloque os filtros na posição inicial. ② Feche o painel de abrir. ③ Empurre com força para o engatar devidamente no seu lugar.

Precauções a tomar

• Os filtros estão selados num saco plástico para preservar o seu efeito de recolha de poeira. Não abra o saco até precisar de usar os filtros. (Caso contrário, a vida dos filtros poderá ser encurtada.)
• Não exponha os filtros à luz solar directa. (Caso contrário poderão deteriorar-se.)

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Retire a tampa do controlo remoto. 2 Insira as pilhas no compartimento assegurando que os pólos ⊕ e ⊖ fiquem correctamente posicionados.

- Se as pilhas estiverem devidamente instaladas aparecerá no mostrador "AM 6:00".

3 Recoloque a tampa.

• A duração de vida útil das pilhas é de aproximadamente um ano, sob condições normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, depois de ter substituído as pilhas, tire-as e volte a colocá-las após 30 segundos.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direção do recetor da unidade e carregue no botão que pretende acionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objeto, como por exemplo cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

• Não exponha a janela recetora diretamente à luz do sol forte, pois os raios solares podem afetar o funcionamento correto. Caso seja necessário, feche as cortinas para evitar essa exposição direta.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontra o ar condicionado, podem surgir interferências durante a transmissão do sinal.
• A unidade pode ser afetada por sinais emitidos pelo controlo remoto de um televisor, de um videogravador ou de outro equipamento que seja utilizado no mesmo quarto.
• Não deixe o controlo remoto exposto à luz direta do sol ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes poderão provocar a sua descoloração ou danificá-los.

ACERTAR AS HORAS DO RELÓGIO

Existem dois tipos de funcionamento: relógio de 12 horas e relógio de 24 horas.

Exemplo: 5 horas da tarde

Relógio Mostrador
Relógio de 12 horas PM	5:00
Relógio de 24 horas 17:00

1 Para ativar o relógio de 12 horas, carregue uma vez no botão RELÓGIO no primeiro passo.

Para ativar o relógio de 24 horas, carregue duas vezes no botão RELÓGIO no primeiro passo.

2 Carregue nos botões de AVANÇAR ou RECUAR A HORA para acertar a hora do relógio.

- Mantenha o respectivo botão premido para avançar ou recuar rapidamente a hora visualizada.

3 Carregue no botão SET/C.

- Os dois pontos (:) piscam para indicar que o relógio está a funcionar.

NOTA:

- Estando programado o modo de temporizador, o relógio não pode ser acertado.

Carregue no botão MODE para escolher o modo de funcionamento.

AUTO CALOR FRIO SECAR

2

Carregue no botão LIGAR/DESLIGAR para activar a função.

- A lâmpada vermelha (☐) de FUNCIONAMENTO da unidade acender-se-á.

3

Carregue no botão TERMOSTATO para regular a temperatura desejada.

MODO AUTO/SECAR

- A temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C a cima ou 2°C a baixo da temperatura determinada automaticamente pelo ar condicionado.

(Exemplo:

1°C mais alta)

(Exemplo:

2°C mais baixa)

MODO FRIO/CALOR

• A temperatura pode ser regulada dentro da gama de 18 a 32°C.

4

Carregue no botão FAN para determinar a velocidade desejada da ventoinha.

AUTO SUAVE LENTO ALTO

- No modo SECAR, a velocidade da ventoinha encontra-se ajustada em AUTO e não pode ser alterada.

5

Para desligar a unidade, carregue novamente no botão LIGAR/DESLIGAR.

- A lâmpada vermelha (☐) de FUNCIONAMENTO na unidade apaga-se.

SUGESTÕES REFERENTES AO MODO AUTO

No modo AUTO, a temperatura e o modo são seleccionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos e regulações de temperatura

Os valores entre ( ) são temperaturas reguladas

Durante o funcionamento, se se alterar a temperatura exterior, as regulações da temperatura deslocar-se-ão automaticamente conforme mostra a tabela.

SUGESTÕES ACERCA DO PAINEL INDICADOR

O painel indicador mudará, da seguinte maneira, de cada vez que premir o botão DISPLAY.

É afixada a temperatura ambiente. É afixada a temperatura exterior. Nenhuma indicação.

NOTAS:

• As temperaturas indicadas são aproximações grosseiras e poderão variar das temperaturas reais.
• Margem de temperatura de serviço

Temperatura da sala: 0°C \~ 40°C (Lo é afixado quando inferior a 0°C e H, quando superior a 40°C)

Temperatura exterior: -9°C 45°C (Lo é afixado quando inferior a -9°C e H, quando superior a 45°C )

• é-apresentado durante os primeiros 60 segundos de operação enquanto as temperaturas estão a ser detectadas.
• Apenas a temperatura da sala pode ser apresentada durante 5 segundos enquanto a unidade não estiver em funcionamento.
• Durante a operação AUTO LIMPEZA, o painel de indicações apresenta o tempo de operação restante. As temperaturas da sala e exterior não serão apresentadas mesmo se premir o botão DISPLAY.

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR

DIRECÇÃO DO FLUXO VERTICAL DO AR

A direção do fluxo do ar é automaticamente pré-definida para permitir um ótimo conforto em cada um dos modos, como seguidamente se indica:

Modos FRIO e SECAR Fluxo de ar horizontal

Modo CALOR Fluxo de ar diagonal

COMO REGULAR A DIREÇÃO DO FLUXO DO AR

Carregue uma vez no botão SWING no controlo remoto.

- O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão SWING assim que o regulador vertical alcançar a posição desejada.

- O regulador parará dentro da margem apresentada no diagrama.

- A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modo FRIO e SECAR

A margem de regulação é mais restrita que a margem DIRECIONAR para evitar a formação de água de condensação.

Modo CALOR

A margem é mais ampla de forma a poder dirigir o fluxo de ar para o chão.

DIREÇÃO DO FLUXO HORIZONTAL DO AR

Segure nas palhetas de regulação horizontais como ilustrado e regule a direção do fluxo do ar.

Nunca tente ajustar as palhetas de regulação vertical manualmente.

• O ajuste manual destas palhetas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controle remoto.
• Quando os modos FRIO e SECAR são utilizados por um período prolongado com as palhetas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda no modo FRIO com a velocidade de ventoinha “SUAVE ( ⭕ )” durante um longo período de tempo. Condensação poderá formar-se nas persianas.

FLUXO DE AR PROGRESSIVO

Prima o botão FLUXO DE AR PROGRESSIVO durante a operação de arrefecimento ou secagem quando não quiser sentir o ar frio. As palhetas de ajuste vertical são reguladas obliquamente para cima para enviar o ar frio para o tecto.

Carregue no botão durante a operação de aquecimento. As palhetas de ajuste vertical são reguladas para baixo para enviar o ar quente para o solo e para o aquecer.

1 Durante a operação, prima o botão FLUXO DE AR PROGRESSIVO.

- O controle remoto mostrará “D”.

PARA TERMINAR

Prima o botão FLUXO DE AR PROGRESSIVO.

NOTAS:

• A operação de FLUXO DE AR PROGRESSIVO é cancelada quando premir o botão PLENA FORÇA enquanto estiver activado o FLUXO DE AR PROGRESSIVO.
• Se quiser a operação FLUXO DE AR PROGRESSIVO em modo PLENA FORÇA, prima o botão FLUXO DE AR PROGRESSIVO durante a operação em PLENA FORÇA.

MODO DE FUNCIONAMENTO A PLENA FORÇA

Nesta operação, o ar condicionado trabalha em plena força para tornar o compartimento arrefecido ou aquecido tão rapidamente que o poderá utilizar logo após chegar a casa.

1 Para ativar o funcionamento de PLENA FORÇA, pressione o botão de PLENA FORÇA durante o funcionamento.

• O controle remoto mostrará - O mostrador da temperatura desligar-se-á. - A lâmpada verde PLENA FORÇA ( ) na unidade acende-se.

PARA TERMINAR

Pressione novamente o botão de PLENA FORÇA.

• O funcionamento de PLENA FORÇA também será cancelado quando for mudado o modo de funcionamento ou quando a unidade for desligada.
• A lâmpada verde PLENA FORÇA ( ) da unidade apaga-se.

NOTA:

- Não é possível definir a temperatura nem a velocidade da ventoinha durante a operação em PLENA FORÇA.

OPERAÇÃO DO PLASMACLUSTER

O gerador de íons Plasmacluster dentro do ar condicionado liberará íons Plasmacluster positivos e negativos para dentro da sala.

Aproximadamente o mesmo número de íons positivos e negativos liberados reduzem os fungos no ar.

1 Durante a operação, pressione o botão PLASMA-CLUSTER.

• O controle remoto mostrará “ion”.
• A lâmpada azul PLASMACLUSTER iluminar-se-á na unidade.

PARA TERMINAR

Pressione de novo o botão PLASMACLUSTER.

- A lâmpada PLASMACLUSTER da unidade apaga.

NOTAS:

• A utilização da operação PLASMACLUSTER será memorizada e será ativada na próxima vez que ligar o ar condicionado.
• Para desligar a lâmpada PLASMACLUSTER, prima o botão DISPLAY.
• Quando o botão PLASMACLUSTER é premido enquanto o aparelho não estiver a funcionar, a operação PLASMACLUSTER será executada sem acompanhar o modo de ar condicionado (p. ex. AQUECIMENTO ou ARREFECIMENTO). O símbolo de modo do controlo remoto apagará e a velocidade da ventoinha não pode ser regulada em AUTO.

OPERAÇÃO DE AUTO LIMPEZA

A operação AUTO LIMPEZA é efetiva na redução de fungos de mofo, e a secar o interior da unidade de ar condicionado com iões Plasmacluster. Esta operação é acompanhada pelo modo VENTOINHA ou CALOR. Utilize a operação nas mudanças de estação. Fungos de mofo já desenvolvidos não podem ser eliminados por esta operação.

1 Prima o botão CLEAN enquanto a unidade não estiver a funcionar.

• No mostrador do controlo remoto aparece " "
• A lâmpada azul PLASMACLUSTER iluminar-se-á na unidade.
• A unidade pára ao fim de quarenta minutos.
• O tempo de operação remanescente será indicado no INDICADOR DE TEMPERATURA da unidade interior em contagem decrescente de minutos.

PARA TERMINAR

Prima o botão CLEAN.

Alternativamente, desligue a unidade pressionando o botão de LIGAR/DESLIGAR.

• A lâmpada azul PLASMACLUSTER da unidade apaga.

NOTA:

- Não é possível definir a temperatura, velocidade da ventoinha, direcção do fluxo de ar ou regulação do temporizador durante a operação de AUTO LIMPEZA.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for activado, a unidade desligará automaticamente ao fim de uma hora.

1 Carregue no botão TEMPORIZADOR DE UMA HORA.

• No mostrador do controlo remoto aparece "📊".
• A lâmpada laranja (💡) de TEMPORIZADOR iluminar-se-á na unidade.
• A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR TEMPORIZADOR (SET/C).

- A lâmpada laranja (💡) de TEMPORIZADOR desligar-se-á na unidade.

Alternativamente, desligue a unidade pressionando o botão de LIGAR/DESLIGAR.

- A lâmpada vermelha (E) de FUNCIONAMENTO e a lâmpada laranja (J) de TEMPORIZADOR desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR e DESLIGAR TEMPORIZADOR.
• Se for regulado o TEMPORIZADOR DE UMA HORA enquanto a unidade não estiver a funcionar, a unidade não funcionará durante uma hora nas condições previamente reguladas.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA durante o funcionamento.
• Se estiverem ajustados LIGAR TEMPORIZADOR e/ou DESLIGAR TEMPORIZADOR, o botão ANULAR TEMPORIZADOR cancela todos os ajustamentos.

FUNCIONAMENTO COM TEMPORIZADOR

NOTA:

Antes de acertar o temporizador, verifique primeiro se a hora do relógio está certa.

DESLIGAR TEMPORIZADOR

1 Carregue no botão DESLIGAR TEMPORIZADOR ( ⏻▶○ ). 2 O indicador DESLIGAR TEMPORIZADOR fica intermitente; prima os botões AVANÇAR ou RECUAR A HORA para acertar a hora. (A hora pode ser regulada em passos de 10 minutos.) 3 Aponte o controlo remoto para a janela receptora da unidade e carregue no botão ACERTAR TEMPORIZADOR (SET/C).

• A lâmpada laranja(4) ) TEMPORIZADOR na uni-dade acender-se-á.

- Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM DESLIGAMENTO POR TEMPORIZADOR

Quando está activo o modo de funcionamento TEMPORIZADOR DESLIGADO a temperatura do quarto é regulada automaticamente para evitar que o quarto fique demasiado quente ou demasiado frio enquanto você está a dormir. (Função automática nocturna)

MODO FRIO/SECAR:

- Uma hora depois do temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regulada.

MODO CALOR:

- Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termostato.

PARA TERMINAR O MODO TEMPORIZADOR

Pressione o botão de ANULAR TEMPORIZADOR (SET/C).

• A lâmpada laranja (4) de TEMPORIZADOR desligar-se-á na unidade.
• No controlo remoto é visualizada a hora actual.

- De qualquer modo se o LIGAR TEMPORIZADOR, DESLIGAR TEMPORIZADOR e TEMPO-RIZADOR DE UMA HORA estiver activado, o botão de ANULAR TEMPORIZADOR cancela todos os ajustamentos.

PARA MODIFICAR A HORA

Primeiro anule o TEMPORIZADOR e, a seguir, volte a defini-lo.

LIGAR TEMPORIZADOR

1 Carregue no botão LIGAR TEMPORIZADOR (💡▶ !). 2 O indicador LIGAR TEMPORIZADOR fica intermitente; prima os botões AVANÇAR ou RECUAR A HORA para acertar a hora. (A hora pode ser regulada em passos de 10 minutos.) 3 Aponte o controlo remoto para a janela receptora da unidade e carregue no botão ACERTAR TEMPORIZADOR (SET/C).

- A lâmpada laranja (TEMPORIZADOR na unidade acender-se-á.

- Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

4 Escolha a condição de funcionamento.

- A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

UTILIZAÇÃO COMBINADA LIGAR E DESLIGAR TEMPORIZADORES

Pode-se combinar a utilização dos temporizadores LIGAR e DESLIGAR.

Exemplo:

Parar o funcionamento às 11:00 da noite e retomar o funcionamento (utilizando as mesmas regulações) de modo a obter a temperatura desejada no quarto às 7:00 da manhã.

1 Regule, estando o aparelho em funcionamento, DESLIGAR TEMPORIZADOR para as 11:00 da noite. 2 Regule LIGAR TEMPORIZADOR para as 7:00 da manhã.

As setas (▼ ou ▲) entre o indicador LIGAR TEMPORIZADOR e o indicador DESLIGAR TEMPORIZADOR mostram qual será o primeiro temporizador a ser activado.

NOTAS:

• Não pode programar o LIGAR TEMPORIZADOR e o DESLIGAR TEMPORIZADOR para operar a unidade a diferentes temperaturas ou outras regulações.
• Qualquer um dos temporizadores pode ser programado com prioridade em relação ao outro.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ACTIVAR

Levante o painel frontal da unidade interna e prima o botão AUX. no painel de operação.

• A lâmpada vermelha (E) de FUNCIONAMENTO na unidade acende e a unidade começa a funcionar no modo AUTO.
• A velocidade da ventoinha e a regulação da temperatura são ajustadas automaticamente.

Carregue novamente no botão AUX. no painel de comando.

- A lâmpada vermelha (☐) de FUNCIONAMENTO na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante a operação normal, a unidade desligará.

MANUTENÇÃO

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

②Empurre os filtros ligeiramente para cima a fim de os desencaixar.

③Puxe os filtros de ar para baixo a fim de os poder tirar.

3 RETIRE OS FILTROS DESODORIZANTES E DE RECOLHA DE PÓ DOS FILTROS DE AR 4 LIMPE OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

5 REINSTALE OS FILTROS DESODORIZANTES E DE RECOLHA DE PÓ 6 REINSTALE OS FILTROS

① Recoloque os filtros na posição inicial.

② Feche o painel frontal.

③ Empurre com força para encaixá-lo corretamente no lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.
• Não os salpique ou molhe diretamente com água. Isso pode causar choque elétrico ou danificar o equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO APÓS A ÉPOCA DE AR CONDICIONADO

1. Opere a unidade em OPERAÇÃO DE AUTO LIMPEZA para permitir que o mecanismo seque completamente. 2. Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado. 3. Limpe os filtros e, em seguida, reinstale-os.

MANUTENÇÃO ANTES DA ÉPOCA DE AR CONDICIONADO

1. Assegure-se de que os filtros de ar não estão sujos. 2. Assegure-se de que não há nada obstruindo a entrada e a saída de ar do aparelho. 3. Verifique periodicamente a armação de montagem externa para detectar sinais de desgaste e garantir que esteja fixa no lugar.

TROCA DO FILTRO DESODORIZANTE E DE RECOLHA DE PÓ

O filtro deve ser trocado a cada 3 a 6 meses.

1. REMOVA O FILTRO DE AR

2. TROQUE O FILTRO DESODORIZANTE E DE RECOLHA DE PÓ

1. Retire o filtro desodorizante e de recolha de pó antigo do filtro de ar. 2. Instale o novo filtro desodorizante e de recolha de pó sob os batentes do filtro localizados no filtro de ar.

3 REINSTALE O FILTRO DE AR

NOTA:

- O filtro desodorizante e de recolha de pó sujo não pode ser lavado para tornar a ser usado. Filtros novos estão disponíveis no seu revendedor mais próximo.

Filtro de substituição: Tipo AZ-F920F

Eliminação dos filtros

Elimine os filtros substituídos de acordo com as leis e regras locais.

Materiais do filtro DESODORIZANTE E DE RECOLHA DE PÓ:

- Filtro: Polipropileno

- Moldura: Poliester

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECIMENTO	limite 32°C superior 23°C A.H.	C A.S. 43°C A.S. -
	limite inf	21°C A.S. 21°C 15°C A.H.	A.S. -
AQUECIMENTO	limite 27°C superior	D.B. 24°C A.S. - 18°C A.H.
	limite inf	20°C A.S. -8.5°C A.S. - -9.5°C A.H.

- O dispositivo de protecção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.

- Se o ar tiver uma humidade superior a 80% pode formarse condensação na saída de ar se a unidade for usada constantemente no modo FRIO ou SECAR.

A.S. = Ampola seca A.H. = Ampola húmida

A operação de arrefecimento é possível durante o inverno pela função frio de inverno incorporada.

O limite inferior da gama de temperatura exterior é -10°C A.S.

(Nota: O dispositivo de proteção incorporado poderá atuar quando a temperatura exterior cair abaixo dos 21°C A.S., dependendo das condições.)

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam ativas antes da falta de corrente, exceto as regulações do temporizador.

Se os temporizadores estiverem ativados, terão de ser reativados depois de a corrente ter voltado.

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento CALOR, a ventoinha interior pode não ligar, por dois a cinco minutos depois de a unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em CALOR se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior deixam de funcionar.
• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo CALOR.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar.
• Demora algum tempo até o aparelho aquecer e, por sua vez, aquecer o quarto, dado que esta unidade funciona com um sistema de circulação de ar forçado.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo FRIO para uma temperatura 1°C acima da temperatura desejada e 2°C abaixo no modo CALOR pode economizar-se aproximadamente 10 por cento de electricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

- Evitando a exposição directa ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.

- Feche portas e janelas durante as operações de arrefecimento e aquecimento.

REGULE A DIRECÇÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR. MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO. APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR. DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO.

- A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

As condições de funcionamento seguidamente descritas não denunciam avarias do equipamento.

UNIDADE NÃO FUNCIONA A unidade não funcionará se for ligada imediatamente após ter sido desligada. A unidade não funcionará imediatamente após o modo de funcionamento ter sido alterado. Esta característica é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em funcionamento.	RUÍDO SIBILANTE O ruído suave e sibilante que se ouve é o ruído do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA No modo de funcionamento FRIO e SECAR, pode-se verificar por vezes a existência de vapor de água na saída de ar devido à diferença de temperatura entre o ar interior do quarto e o ar descarregado pela unidade. No modo de funcionamento CALOR, pode sair vapor de água da unidade durante a descon-gelação.
NÃO SAI AR QUENTE DA UNIDADE A unidade está na fase de pré-aquecimento ou de descongelação.
CHEIROS Cheiros das carpetes ou dos móveis e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.	A UNIDADE EXTERIOR NÃO PÁRA Após parar o funcionamento, a unidade exterior continuará a rodar a sua ventoinha durante cerca de um minuto para arrefecer a unidade.
RUÍDO A ESTALAR A unidade poderá produzir um ruído a estalar. Este som é gerado pela fricção do painel frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura.	ODOR EMITIDO PELA SAÍDA DE AR DO PLASMACLUSTER Este é um cheiro a ozono gerado a partir do gerador de iões Plasmacluster. A concentração do ozono é muito baixa, não tendo qualquer efeito adverso sobre a sua saúde. O ozono libertado para o ar decompor-se-á rapidamente, e a sua densidade na sala não aumentará.
É EMITIDO UM ZUMBIDO BAIXO Este é o som emitido quando a unidade está a gerar iões Plasmacluster.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de chamar o serviço de assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros. Se estiverem sujos, limpe-os.	Controle a unidade exterior para verificar se não está alguma coisa a obstruir a entrada ou a saída de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as janelas e as portas estão bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não seja alcançada.	Verifique se estão quaisquer aparelhos que produzam calor a funcionar no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO
Verifique se as pilhas do controlo remoto estão descarregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apontar devidamente na direcção da janela receptora do aparelho.	Verifique se as pilhas do controlo remoto estão colocadas com a polaridade correcta.

Solicite assistência quando o INDICADOR DE TEMPERATURA no painel indicador estiver a piscar.
