Tipo de Produto	Ar condicionado de ambiente tipo split
Refrigerante	R410A
Modos de Operação	AUTO, FRIO, SECO, AQUECER
Velocidades do Ventilador	AUTO, SUAVE, BAIXA, ALTA, EXTRA ALTA (Turbo)
Direção do Fluxo de Ar	Aletas verticais e horizontais, com oscilação e fluxo de ar Coanda
Recursos Especiais	Gerador de iões Plasmacluster, operação Turbo, timer de desligamento de uma hora, timer de 12 horas (LIGAR/DESLIGAR), Sono Automático, função Despertar
Controle Remoto	Infravermelho com display LCD, alcance de até 7 m
Alimentação Elétrica	Tensão e frequência nominais conforme etiqueta de classificação
Filtros de Ar	Laváveis, limpar a cada 2 semanas em uso normal
Recursos de Segurança	Aterramento necessário, disjuntor recomendado, reinício automático após queda de energia
Instalação	Instalação profissional necessária; não tente fazer você mesmo
Dicas de Economia de Energia	Definir temperatura correta, bloquear luz solar, limpar filtros, usar timer
Funções de Proteção	Atraso de reinício de 3 minutos, pré-aquecimento, descongelamento
Manutenção	Limpar filtros com aspirador ou detergente suave; não usar água diretamente na unidade
Descarte	Não descartar com lixo doméstico; seguir regulamentações locais para resíduos eletrônicos

Perguntas frequentes - AY-AP18KR SHARP

Com que frequência devo limpar os filtros de ar?

Limpe os filtros de ar a cada duas semanas em uso normal. Se o quarto estiver empoeirado, limpe com mais frequência. Remova os filtros, aspire ou lave com água morna e detergente suave, depois seque à sombra antes de reinstalar.

O que faz o recurso Plasmacluster?

O Plasmacluster libera iões positivos e negativos no ambiente para reduzir fungos e bactérias no ar. Pressione o botão PLASMACLUSTER no controle remoto para ativar; a luz azul acende. A configuração é memorizada para o próximo uso.

Por que a unidade não liga imediatamente após desligar?

A unidade tem um atraso de proteção de 3 minutos para evitar danos ao compressor. Aguarde pelo menos 3 minutos antes de religar. Isso é normal e não é uma falha.

Como usar o controle remoto?

Insira duas pilhas AAA, pressione RESET. Aponte o controle remoto para a janela do receptor da unidade (até 7 m de distância). Selecione o modo com o botão MODE, ajuste a temperatura com TERMOSTATO, velocidade do ventilador com FAN e pressione ON/OFF para iniciar. Para modo auxiliar sem controle remoto, pressione AUX na unidade interna.

O que é o fluxo de ar Coanda?

O fluxo de ar Coanda direciona o ar ao longo do teto no modo de resfriamento ou seco para evitar correntes de ar diretas, e para baixo no modo de aquecimento para aquecer o chão. Pressione o botão COANDA AIRFLOW no controle remoto. Pressione novamente para cancelar.

Como configurar o timer?

Pressione TIMER OFF ou TIMER ON no controle remoto, depois ajuste o tempo (0,5 a 12 horas) pressionando repetidamente ou segurando. A laranja TIMER acende. Para cancelar, pressione CANCEL. Nota: TIMER OFF e ONE-HOUR OFF TIMER não podem ser usados juntos.

O que faz a operação Turbo?

O Turbo faz o ventilador funcionar em velocidade extra alta e define a temperatura para 15°C no modo frio/seco ou 32°C no modo aquecimento para resfriamento/aquecimento rápido. Pressione o botão TURBO; a luz verde acende. Após 30 minutos, retorna para ventilador alto e 18°C (frio/seco).

Por que há vapor de água saindo da unidade?

Vapor de água na saída de ar é normal no modo frio ou seco devido à diferença de temperatura. No modo aquecimento, pode aparecer vapor da unidade externa durante o descongelamento. Isso não é uma falha.

Posso instalar a unidade sozinho?

Não. Instalação, remoção ou reparo devem ser realizados por pessoal qualificado. Trabalho incorreto pode causar choque elétrico, vazamento de água ou incêndio. Sempre consulte seu revendedor ou um instalador profissional.

Como economizar energia com o ar condicionado?

Defina o termostato 1°C mais alto no modo frio (ou 2°C mais baixo no aquecimento) para economizar ~10% de energia. Bloqueie a luz solar direta, feche janelas/portas, limpe os filtros regularmente e use o timer para evitar operação desnecessária.

MANUAL DE UTILIZADOR AY-AP18KR SHARP

AR CONDICIONADO DE SALA

DE DUAS UNIDADES

MANUAL DE OPERAÇÃO

SPLIT KLIMA

KULLANMA KILAVUZU

MODALITA' RINFRESCAMENTO/RI- SCALDAMENTO

FUNZIONAMENTO DEL PLASMACLUSTER

- Sul telecomando apparirà “

Atenção: O seu produto está identificado com este símbolo. Significa que os produtos eléctricos e electrónicos não devem ser misturados com o lixo doméstico comum. Existe um sistema de recolhas específico para estes produtos.

A. Informações sobre a Eliminação de Produtos para os Utilizadores (particulares)

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o lixo doméstico comum!

O equipamento eléctrico e electrónico deve ser tratado separadamente e ao abrigo da legislação aplicável que obriga a um tratamento, recuperação e reciclagem adequados de equipamentos eléctricos e electrónicos usados.

Após a implementação desta legislação por parte dos Estados-membros, todos os cidadãos residentes na União Europeia poderão entregar o seu equipamento eléctrico e electrónico usado em estações de recolha específicas a título gratuito*.

Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a título gratuito na compra de um novo equipamento.

*) Contacte as entidades locais para mais informações.

Se o seu equipamento eléctrico e electrónico usado funcionar a pilhas ou baterias, deverá eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento.

Ao eliminar este produto correctamente estará a contribuir para que o lixo seja submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta forma é possível evitar os efeitos nocivos que o tratamento inadequado do lixo poderia provocar no ambiente e na saúde.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correcto para proceder à sua eliminação.

Na Suíça: O equipamento eléctrico e electrónico é aceite, a título gratuito, em qualquer revendedor, mesmo que não tenha adquirido um novo produto. Poderá encontrar uma lista das estações de recolha destes equipamentos na página da Web www.swicho.ch ou www.sens.ch.

B. Informações sobre a Eliminação de Produtos para Utilizadores-Empresas.

1. Na União Europeia

Se o produto for usado para fins comerciais e quiser eliminá-lo:

Contacte o seu revendedor SHARP que irá informá-lo sobre a melhor forma de eliminar o produto. Poderá ter de pagar as despesas resultantes da recolha e reciclagem do produto. Alguns produtos mais pequenos (e em pequenasquantidades) poderão ser recolhidos pelas estações locais.

Na Espanha: Contacte o sistema de recolhas público ou as entidades locais para mais informações sobre a recolha de produtos usados.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correcto para proceder à sua eliminação.

A bateria fornecida com este produto contém traços de chumbo.

Para a União Europeia: o contentor de rodas traçado significa que as baterias usadas não deverão ser colocadas junto com o lixo doméstico! Existe um sistema de separação próprio para baterias usadas, para permitir um tratamento e reciclagem própria de acordo com a legislação em vigor.

Por favor contacte as autoridades locais para mais detalhes nos esquemas de recolha e reciclagem.

Para a Suíça: As baterias usadas deverão ser devolvidas ao ponto de venda.

Para os outros países fora da União Europeia: por favor contacte a sua autoridade local para o método correcto de disposição das baterias usadas.

PORTUGUÊS

Este manual explica como utilizar o seu novo ar condicionado da melhor maneira. Por favor, leia este manual cuidadosamente antes de utilizar o produto. Este manuel deve ser mantido num local seguro para fácil consulta.

CONTEÚDOS

• INSTRUÇÕES DE SEGURANÇA IMPORTANTES..PT-1
  • NOMES DAS PEÇAS .....PT-2
  • USO DO TELECOMANDO .....PT-4
  • MODO DE AUXÍLIO .....PT-4
  • OPERAÇÕES BÁSICAS .....PT-5
  • DIRECCIONAR O FLUXO DE AR .....PT-6
  • OPERAÇÃO COANDA .....PT-7
  • OPERAÇÃO TURBO .....PT-7
  • OPERAÇÃO PLASMACLUSTER .....PT-8
  • TEMPORIZADOR DE UMA HORA .....PT-8
  • OPERAÇÃO TEMPORIZADOR .....PT-9
  • MANUTENÇÃO .....PT-10
  • SUGESTÕES PARA POUPAR ENERGIA .....PT-10
  • INOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO .....PT-11
  • ANTES DE SOLICITAR ASSISTÊNCIA .....PT-11

INSTRUÇÕES DE SEGU- RANÇA IMPORTANTES

CUIDADOS PARA A SUA UTILIZAÇÃO

1 Não puxe ou deforme o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque eléctrico.
2 Evite expor o seu corpo directamente à saída de ar durante um período prolongado. Poderá afectar a sua condição física.
3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas defi cientes, assegure-se que a temperatura é adequada para os que se encontrarem no compartimento.
4 Nunca introduza objectos na unidade. A introdução de objectos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas.
5 Não se esqueça de ligar o aparelho de ar condicionado à terra. Não ligar o fi o de terra à tubagem de gás, canalização de água, pára-raios ou cabo de terra telefónico. A ligação de terra incompleta poderá causar choque eléctrico.
6 Se algo estiver anormal com o aparelho de ar condicionado (por ex., cheiro a queimado), parar imediatamente o funcionamento e DESLI-GAR o disjuntor corta-circuitos.
7 O aparelho deverá ser instalado respeitando os regulamentos nacionais de instalações eléctricas. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da fi cha e da tomada eléctrica de parede e causar um incêndio.
8 Se o cabo de alimentação estiver danifi cado, deverá ser substituído pelo fabricante ou pelo seu agente de serviço ou pessoa identicamente qualificada a fim de evitar uma situação de perigo. Para substituição, utilizar apenas o cabo de energia especifici cado pelo fabricante.

INSTRUÇÕES DE SEGU- RANÇA IMPORTANTES

ATENÇÃO PARA A INSTALAÇÃO/REMOÇÃO/REPARAÇÃO

- Não tente instalar/remover/reparar a unidade você mesmo(a). Um trabalho incorrecto poderá causar choque eléctrico, fugas de água, incêndio, etc. Consulte o seu revendedor ou outro pessoal especializado de assistência qualificado para a instalação/remoção/reparação do aparelho.

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abrir periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar aparelhos a gás. A ventilação insufi ciente poderá causar redução de oxigénio.
2 Não utilizar os botões com as mãos molhadas. Poderá causar choque eléctrico.
3 Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um período longo de tempo.
4 Verifi car periodicamente o desgaste do chassis de montagem da unidade exterior e certifi car-se que se encontra fi rmemente na posição adequada.
5 Não colocar nada sobre a unidade exterior e não subir para cima da unidade. O objecto ou a pessoa poderão cair causando ferimentos.
6 Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações tais como num canil ou numa estufa para criação de animais ou plantas.
7 Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos eléctricos poder-se-ão deteriorar e causar choque eléctrico.
8 Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insufi ciente ou problemas.
9 Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Existe uma ventoínha a rodar no interior da unidade e você poderá fi car ferido.
10 Não espalhar ou verter água directamente sobre a unidade. A água poderá causar choque eléctrico ou danos no equipamento.
11 Este electrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão.
As crianças pequenas deverão ser vigiadas para assegurar que elas não brincam com o electrodoméstico.
12 Este electrodoméstico não está apto a ser utilizado nas regiões nórdicas (Escandinávia).

PRECAUÇÕES COM A COLOCAÇÃO/INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado ao fornecimento de energia de tensão e frequências taxadas. A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás infl amável. Poderá causar um incêndio. Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar uma boa drenagem. Uma drenagem insuficiente poderá fazer fazer com que o compartimento, mobiliário, etc. fi quem molhados.
• Assegurar-se de que se encontra instalado um disjun-tor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar o choque eléctrico.

UNIDADE INTERIOR

① Entrada (Ar)

② Painel aberto

③ Filtro de ar

④ Tecla AUX

⑤ Janela receptora

⑥ Cabo de ligação à corrente

⑦ Palhetas verticais

⑧ Palhetas horizontais

⑨ Saída (Ar)

⑩ Lâmpada de PLASMACLUSTER (azul)

⑪ Lâmpada de FUNCIONAMENTO (vermelho ☐)

⑫ Lâmpada de TEMPORIZADOR (laranja 📋)

⑬ Indicador TURBO (verde

UNIDADE EXTERIOR

⑭ Entrada (Ar)
⑮ Tubo de refrigeração e cabo de interligação
⑯ Mangueira de drenagem
⑰ Saída (Air)

NOTA:

As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

TELECOMANDO

Use duas pilhas AAA (R03).

1 Remova a tampa das pilhas na parte posterior do telecomando.
2 Insira as pilhas no compartimento assegurando que os pólos ⊕ e ⊖ fi quem correctamente alinhados.
2 Reinstale a tampa das pilhas.
4 Prima o botão RESET com um palito afi ado.

NOTA:

• A duração de vida das pilhas é aproximadamente um ano sob condições normais de utilização.
• Ao substituir as pilhas, faça-o sempre por duas novas e use sempre do mesmo tipo.
• Se o telecomando não funcionar correctamente após a substituição das baterias, prima o botão RESET com um palito afi ado.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do telecomando.

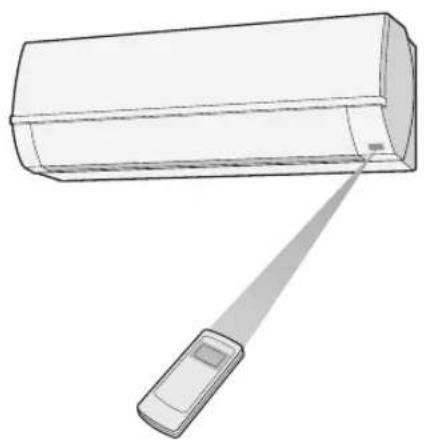

COMO UTILIZAR O TELECOMANDO

Aponte o telecomando na direcção do receptor da unidade e prima a tecla que pretende accionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se que não há qualquer objecto, por ex. cortinas, entre o telecomando e a unidade.
• O telecomando funciona numa distância até 7 metros.

• Não exponha a janela receptora à luz solar demasiado forte ou directa pois os raios solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas para evitar essa exposição directa
• Se utilizar uma lâmpada fluorescente com um arrancador rápido na mesma divisão em que se encontra o ar condicionado, podem surgir interferências durante a transmissão do sinal.
• A unidade pode ser afectada por sinais emitidos pelo telecomando de um televisor, de um videogravador ou de outro equipamento que seja utilizado na mesma divisão.
• Não deixe o telecomando exposto à luz solar directa ou perto de um aquecimento. Proteja também a unidade e o telecomando contra humidade e impactos, pois estes poderão provocar a sua descoloração ou danifi cá-los.

MODO DE AUXÍLIO

Use este modo quando o telecomando não estiver disponível.

PARA ACTIVAR

Levante o painel frontal da unidade e prima o botão AUX no painel de comando.

• A lâmpada vermelha de FUNCIONAMENTO (☐) na unidade acende e a unidade começa a funcionar no modo AUTO.
• A velocidade da ventoínha e a regulação da temperatura são ajustadas em AUTO.

PARA DESACTIVAR

Prima a tecla AUX.

- A lâmpada laranja de TEMPORIZADOR (☐) na unidade desligar-se-á.

NOTA:

- Se o botão AUX for premido durante o funcionamento normal, a unidade apaga-se.

SUGESTÕES SOBRE O MODO AUTO

No modo AUTO, a temperatura e o modo são seleccionados automaticamente consoante a temperatura ambiente no momento em que é ligada.

Modos e regulações de temperatura

Temperatura na divisão no início do funcionamento.	Funcionamento automático
	Modo	Regulação da temperatura
Abaixo de 21°C	CALOR	23°C
21°C-24°C	SECAR	Temp.inicial da divisão -2°C
24°C-26°C	FRIO	24°C
26°C-28°C	FRIO	25°C
Acima de 28°C	FRIO	26°C

1 Prima a tecla MODO para escolher o modo de funcionamento.

2 Prima a tecla LIGAR/DESLIGAR para activar a função.

- A lâmpada laranja de TEMPORIZADOR ( ☑ na unidade ligar-se-á.

3 Prima a tecla TEMP. para regular a temperatura desejada.

MODO AUTO/SECAR

- A temperatura pode ser alterada dentro da gama de 2°C acima ou 2°C abaixo da temperatura determinada automaticamente pelo ar condicionado.

MODO FRIO/CALOR

- A temperatura pode ser regulada dentro da gama de 18 a 32°C.

4 Prima a tecla FAN para determinar a velocidade desejada da ventoínha.

- No modo SECAR, a velocidade da ventoínha encontra-se ajustada no modo AUTO e não pode ser alterada.

5 Para desligar a unidade, carregue novamente na tecla LIGAR/DESLIGAR.

- A lâmpada laranja de TEMPORIZADOR (☐) na unidade desligar-se-á.

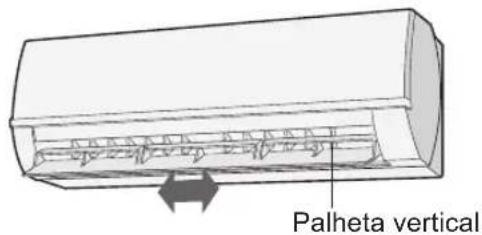

DIRECÇÃO DO FLUXO VERTICAL DE AR

1 Prima a tecla SWING

- As palhetas verticais modifi carão continua- mente o seu ângulo.

2 Prima novamente a tecla SWING no telecomando assim que as palhetas verticais alcançarem a posição desejada.

Margem de regulação

Modos FRIO e SECAR

Modo CALOR

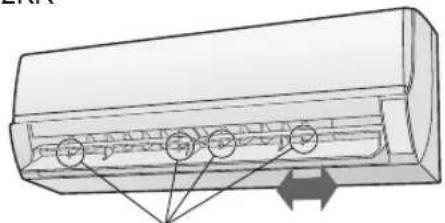

DIRECÇÃO DO FLUXO HORIZONTAL DE AR

Segure nas palhetas de regulação horizontais como ilustrado e regule a direcção do fl uxo do ar.

AY-AP18KR

AY-AP24KR

AY-AP9KR

AY-AP12KR

Nunca tente ajustar a posição das palhetas verticais manualmente.

• O ajuste manual destas palhetas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por telecomando.
• Quando os modos FRIO e SECAR são utilizados por um período prolongado com as palhetas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou para a esquerda no modo FRIO com a velocidade da ventoínha "SUAVE ( — )" durante um longo período de tempo. Condensação poderá formar-se nas palhetas.

OPERAÇÃO COANDA

No modo FRIO ou SECAR, as palhetas verticais são ajustadas para que o ar saia obliquamente para cima em direcção ao tecto evitando exposição directa ao fl uxo de ar.

No modo CALOR, as palhetas verticais são ajustadas para que o ar saia na vertical em direcção ao solo.

1 Durante o funcionamento, prima a tecla FLUXO COANDA.

- O telecomando irá exibir o símbolo “D”.

PARA DESACTIVAR

Prima novamente a tecla FLUXO COANDA.

NOTA:

Se quiser desfrutar do FLUXO COANDA no modo TURBO, prima a tecla FLUXO COANDA durante o funcionamento TURBO.

OPERAÇÃO TURBO

Nesta operação, a ventoínha do ar condicionado funciona a velocidade “super elevada” com uma regulação de temperatura de 15°C nos modos FRIO e SECAR e 32°C no modo CALOR para arrefecer ou aquecer rapidamente a divisão.

1 Durante o funcionamento, prima a tecla FLUXO TURBO.

• O telecomando irá exibir o símbolo “
• O mostrador da temperatura desligar-se-á.
• A lâmpada verde TURBO ( acender-se-á.

PARA DESACTIVAR

Prima novamente a tecla FLUXO TURBO.

- A lâmpada laranja de TEMPORIZADOR (na unidade desligar-se-á.

NOTA:

• Não pode defi nir a temperatura nem a velocidade da ventoinha durante a operação do TURBO.
• Para desligar a lâmpada TURBO, prima a tecla DISPLAY.
• Após a unidade funcionar durante 30 minutos em modo TURBO, a regulação da ventoínhia passa à velocidade "RÁPIDO" e a temperatura fica definida em 18°C nos modos FRIO e SECAR.

OPERAÇÃO PLASMACLUSTER

lões Plasmacluster positivos e negativos serão libertados reduzindo os fungos existentes no ar.

1 Durante a operação, prima a tecla PLASMACLUSTER.

- O telecomando irá exibir o símbolo “

- A lâmpada azul PLASMACLUSTER na unidade acender-se-á.

PARA DESACTIVAR

Prima a tecla PLASMACLUSTER.

- A lâmpada PLASMACLUSTER na unidade desligar-se-á.

NOTA:

• A utilização da operação PLASMACLUSTER será memorizada e activada na próxima vez que utilizar o equipamento.
• Para desligar a lâmpada PLASMACLUSTER, prima a tecla DISPLAY.
• Se a tecla PLASMACLUSTER for premida enquanto o aparelho não estiver a funcionar, a operação será executada sem acompanhar o modo de ar condicionado. O símbolo de modo de controlo remoto apagar-se-á e a velocidade da ventoíinha não poderá ser regulada em AUTO.

TEMPORIZADOR DE UMA HORA

Quando o TEMPORIZADOR DE UMA HORA é activado, a unidade desliga-se ao fi m de uma hora.

1 Prima a tecla TEMPORIZADOR DE UMA HORA.

• O telecomando irá exibir o símbolo “/h ⏻▶○
• A lâmpada laranja de TEMPORIZADOR ( ) na unidade acender-se-á.
• A unidade deixará de trabalhar ao fi m de uma hora.

PARA DESACTIVAR

Prima a tecla CANCEL.

- A lâmpada laranja de TEMPORIZADOR ( Ⓤ ) na unidade apagar-se-á.

Alternativamente, desligue a unidade premindo a tecla LIGAR/DESLIGAR.

- A lâmpada vermelha de FUNCIONAMENTO (☐) e a lâmpada laranja TEMPORIZADOR (☐) na uni-dade apagar-se-ão.

NOTA:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento do LIGAR POR TEMPORIZADOR e DESLIGAR POR TEMPORIZADOR.
• Se o TEMPORIZADOR DE UMA HORA for regulado enquanto a unidade não estiver a funcionar, a unidade funcionará durante uma hora nas condições previamente reguladas.
• Se deseja fazer funcionar a unidade durante uma outra hora antes de activar TEMPORIZADOR DE UMA HORA, prima novamente a tecla TEMPORIZADOR DE UMA HORA durante o funcionamento.

DESLIGAR POR TEMPORIZADOR

1 Prima a tecla DESLIGAR POR TEMPORIZADOR ( Ⓤ▶○ ) e regule o tempo como desejar.

- A defi nição do tempo mudará quando premir a tecla da seguinte forma. Mantenha a tecla premida para avançar rapidamente nas definições.

• A lâmpada laranja de TEMPORIZADOR ( ⏻ na unidade acender-se-á.
• O tempo definido decrescerá indicando o tempo remanescente.

- A lâmpada laranja de TEMPORIZADOR ( Ⓤ ) na unidade desligar-se-á.

SUGESTÕES SOBRE DESLIGAMENTO POR TEMPORIZADOR

Quando o modo de funcionamento DESLIGAR POR TEMPORIZADOR está activo, a temperatura do quarto é regulada automaticamente para evitar que o quarto fi que demasiado frio enquanto você dorme (função automática nocturna).

MODO FRIO/SECAR:

- Uma hora depois do temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regulada.

MODO CALOR:

- Uma hora depois do temporizador ter começado a funcionar, a temperatura desce 3°C abaixo da temperatura regulada.

DESLIGAR POR TEMPORIZADOR

1 Prima a tecla DESLIGAR POR TEMPORIZADOR ( Ⓤ▶ | ) e regule o tempo como desejar.

- A defi nição do tempo mudará quando premir a tecla da seguinte forma. Mantenha a tecla pre-mida para avançar rapidamente nas defi nições.

• A lâmpada laranja de TEMPORIZADOR ( ⏻) na unidade acender-se-á.
• O tempo defi nido decrescerá indicando o tempo remanescente.

Seleccione o modo, temperatura e regulação da ventoinha conforme desejar.

• Quando a temperatura for regulada com LIGAR POR TEMPORIZADOR, a temperatura aparecerá no mostrador durante 5 segundos e depois voltará à indicação da hora.
• A unidade ligar-se-á antes da hora pré-defi nida para assim possibilitar que a temperatura desejada na divisão seja realmente alcançada na hora programada (Função de Acordar).

PARA DESACTIVAR

Prima a tecla CANCEL.

- A lâmpada laranja de TEMPORIZADOR ( ⏻ ) na unidade desligar-se-á.

NOTA:

• A duração do temporizador poderá ser definida desde um mínimo de meia hora (30 minutos) até um máximo de 12 horas. Até 9,5 horas, poderá definir por incrementos de meia hora (30 minutos) e de 10 a 12 horas por incrementos de 1 hora.
• A última definição será memorizada e aparecerá no mostrador do telecomando da próxima vez que ligar o DESLIGAR POR TEMPORIZADOR ou LIGAR POR TEMPORIZADOR.
• O DESLIGAR POR TEMPORIZADOR e o LIGAR POR TEMPORIZADOR não podem ser defi nidos em conjunto.
• Enquanto estiver definido TEMPORIZADOR DE UMA HORA, as definições de DESLIGAR POR TEMPORIZADOR e LIGAR POR TEMPORIZADOR não estão disponíveis.
• Quando for activado o TEMPORIZADOR DE UMA HORA, enquanto o DESLIGAR POR TEMPORIZADOR ou LIGAR POR TEMPORIZADOR estiverem activados, o LIGAR POR TEMPORIZADOR ou o DESLIGAR POR TEMPORIZADOR serão cancelados.

MANUTENÇÃO

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de que a fi cha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

1 Desligar a unidade.

2 Remover os fi Itros. ① Levarto o Nepal

① Levante o painel.
② Empurre os fi Itros ligeiramente para cima a fi m de os desencaixar.
③ Puxe os filtros de ar para baixo a fim de os poder tirar.

2 Limpe os fi ltros.

5 Use um aspirador para retirar o pó. Se os fil- tros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

4 Reinstale os fi Itros.

① Recoloque os fi Itros nas posições originais.
② Feche o painel.

LIMPEZA DA UNIDADE E DO TELECOMANDO

• Limpe-os com um pano macio.
• Não borrife nem deite água por cima destes, pois tal poderá causar choque eléctrico ou danos no equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO APÓS A ÉPOCA DE AR CONDICIONADO

1 Deixe a unidade a trabalhar aproximadamente meio dia no modo FRIO, com a temperatura regulada em 32°C para que o equipamento se-que devidamente.
2 Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado.
3 Limpe os fi Itros e, em seguida, volte a instalá-los.

MANUTENÇÃO ANTES DA ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os fi Itros de ar não estão sujos.
2 Assegure-se de que nada está a obstruir a entrada e a saída de ar do aparelho.

SUGESTÕES PARA POUPAR ENERGIA

Aqui poderá encontrar algumas formas de poupar energía enquanto utiliza o seu ar condicionado.

REGULAR A TEMPERATURA ADEQUADA

• Ajustar o termostato para 1°C mais do que a temperatura desejada no modo FRIO e 2°C menos no modo CALOR poupará aproximadamente 10% no consumo de energia.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de energia será mais elevado.

EVITAR EXPOSIÇÕES DIRECTAS À LUZ SOLAR E CORRENTES DE AR

• Evitando que a luz solar entre directamente na divisão durante o arrefecimento, pode reduzir-se o consumo de energia.
• Feche portas e janelas durante as operações de arrefecimento e aquecimento.

REGULE A DIRECÇÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGU- RAR UM FUNCIONAMENTO PERFEITO

APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAR POR TEMPORIZADOR

RETIRE O CABO DE ALIMENTAÇÃO DE ENERGIA SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO DE TEMPO.

- A unidade interior continua a consumir um pouco de energia mesmo não estando a funcionar.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTE-RIOR	TEMP. EXTERIOR
ARREFE-CIMENTO	limite superior	32°C	46°C
	limite inferior	21°C	21°C
AQUECI-MENTO	limite superior	27°C	24°C
	limite inferior	-7°C

- O dispositivo de proteção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.

- Se o ar registar uma humidade superior a 80% pode formar-se condensação na saída de ar se a unidade for constantemente utilizada nos modos FRIO e SECAR.

EM CASO DE FALHA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falha de corrente.

Depois da corrente ter sido restabelecida, a unidade é automaticamente reiniciada com as mesmas regulações que estavam activas antes da falta de corrente, excepto as regulações do temporizador. Se os temporizadores estiverem activados, terão de ser reactivados após a corrente eléctrica ter sido restabelecida.

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento CALOR, a ventoínha interior pode não ligar por 2 a 5 minutos depois da unidade ser ligada a fi m de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAMENTO

• Em caso de formação de gelo no permutador da unidade exterior durante o funcionamento no modo CALOR, um descongelador automático gera calor por 5 a 10 minutos a fi m de remover esse gelo. Durante o processo de descongelamento, as ventoinhas interiores e exteriores deixam de funcionar.
• Depois do descongelamento estar terminado, a unidade re-toma automaticamente o funcionamento no modo CALOR.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe duma bomba de calor que puxa o calor do ar exterior e liberta-o no interior. Por consequência, a efi cácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa diminui a efi cácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar.
• Demora algum tempo até o aparelho aquecer e, por sua vez, aquecer a divisão, dado que esta unidade funciona com um sistema de circulação de ar forçado.

ANTES DE SOLICITAR ASSISTÊNCIA

As condições de funcionamento seguidamente descritas não denunciam avarias do equipamento.

UNIDADE NÃO FUNCIONA

A unidade não funcionará se for ligada imediatamente após ter sido desligada. A unidade não funcionará imediatamente após o modo de funcionamento ter sido alterado. Esta característica é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em funcionamento.

NÃO SAI AR QUENTE DA UNIDADE

A unidade está em fase de pré-aquecimento ou descongelamento.

CHEIROS

Cheiros de carpetes ou móveis que tenham penetrado da uniada- de e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.

ANTES DE SOLICITAR ASSISTÊNCIA

ESTALIDOS

A unidade poderá produzir estalidos. Este som é gerado pela fricção do painel frontal e outros componentes a dilatarem-se ou a contraírem-se devido à mudança de temperatura.

É EMITIDO UM ZUMBIDO BAIXO

Este é o som emitido quando a unidade está a emitir iões Plasmacluster.

RUÍDO SIBILANTE

O ruído grave e sibilante que se ouve é o ruído do agente de refrigeração a correr dentro da unidade.

VAPOR DE ÁGUA

• No modo de funcionamento FRIO e SECAR, pode-se verifi car por vezes a existência de vapor de água na saída de ar devido à diferença de temperatura entre o ar interior da divisão e o ar libertado pela unidade.
• No modo de funcionamento CALÓR, pode sair vapor de água da unidade durante o processo de descongelamento.

ODOR EMITIDO PELA SAÍDA DE AR DO PLASMA-CLUSTER

Um cheiro a ozono é criado pelo gerador de iões Plasmacluster. A concentração do ozono é muito baixa, não tendo qualquer efeito adverso sobre a sua saúde. O ozono libertado para o ar decompor-se-á rapidamente e a sua densidade na divisão não aumentará.

Se o aparelho parecer estar a funcionar mal, verifi que os pontos seguidamente referidos antes de solicitar assistência médica.

SE A UNIDADE NÃO FUNCIONA

Verifi que se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE

• Controle os fi Itros. Se estiverem sujos limpe-os.
• Controle a unidade exterior para verificar se existe algo a obstruir a entrada ou saída de ar.
• Verifi que se o termostato está devidamente regulado.
• Assegure-se que as portas e janelas estão devidamente fechadas.
• Havendo muitas pessoas na divisão, pode acontecer que a temperatura desejada não seja alcançada.
• Verifique se estão a funcionar na divisão quaisquer aparelhos que produzam calor.

SE A UNIDADE NÃO RECEBER O SINAL DO TELECOMANDO

• Verifi que se as pilhas do telecomando estão fracas ou gastas.
• Tente emitir novamente o sinal com o telecomando a apontar devidamente na janela receptora do aparelho.
• Verifique se as pilhas do telecomando estão colocadas com a polaridade correcta.

Contacte o Serviço de Assistência Técnica se a lâmpada de FUNCIONAMENTO, lâmpada do TEMPORIZADOR e/ou a lâmpada do PLASMA-CLUSTER fi carem intermitentes.
