Tipo di prodotto	Climatizzatore split a parete
Marca	Sharp
Modello	AY-XP9FR
Dimensioni unità interna (L x A x P)	Circa 79,5 x 26,5 x 20,5 cm
Dimensioni unità esterna (L x A x P)	Circa 72,0 x 42,5 x 27,0 cm
Peso unità interna	Circa 8,5 kg
Peso unità esterna	Circa 26,0 kg
Alimentazione elettrica	220-240 V ~ 50 Hz, monofase
Potenza di raffreddamento	2,6 kW (9 000 BTU/h)
Potenza di riscaldamento	2,8 kW (9 600 BTU/h)
Classe energetica (raffreddamento)	A++
Refrigerante	R32
Funzioni principali	Climatizzazione, riscaldamento, deumidificazione, ventilazione, modalità automatica, timer 24h, modalità silenziosa, oscillazione delle alette (su/giù, sinistra/destra), funzione turbo, modalità sonno
Telecomando incluso	Sì, con display LCD
Filtro aria	Filtro antiallergico, lavabile
Manutenzione e pulizia	Pulizia del filtro ogni 2 settimane, aspirazione delle griglie, chiamata professionale per manutenzione annuale
Livello sonoro unità interna (max)	Circa 22 dB (modalità silenziosa)
Livello sonoro unità esterna (max)	Circa 48 dB
Sicurezza	Interruttore automatico di surriscaldamento, protezione contro le sovratensioni, arresto automatico in caso di guasto, autodiagnosi
Pezzi di ricambio e riparabilità	Filtri, telecomando, scheda elettronica disponibili; indice di riparabilità 7,8/10
Garanzia legale di conformità	2 anni

Domande frequenti - AY-XP9FR SHARP

Come pulire il filtro del mio climatizzatore Sharp AY-XP9FR?

Spegnere l'appareio e scollegarlo. Aprire il pannello anteriore, rimuovere il filtro, aspirare la polvere o risciacquarlo con acqua tiepida saponata. Asciugarlo completamente prima di rimetterlo a posto. Pulire il filtro ogni due settimane.

Cosa fare se il climatizzatore non raffredda correttamente?

Controllare prima se il filtro è pulito. Assicurarsi che le alette non siano ostruite e che la temperatura impostata sia inferiore alla temperatura ambiente. Se il problema persiste, contattare un tecnico.

Il telecomando non funziona, cosa fare?

Verificare le batterie del telecomando e sostituirle se necessario. Assicurarsi di puntare bene verso il ricevitore sull'unità interna. Se non funziona, resettare il telecomando rimuovendo le batterie per 30 secondi.

Come utilizzare la modalità sonno?

Premere il tasto 'SLEEP' del telecomando. Il climatizzatore regola automaticamente la temperatura e la ventola per garantire un sonno confortevole risparmiando energia. La temperatura aumenterà di 1°C dopo la prima ora, poi di ulteriori 1°C dopo la seconda ora.

Qual è il consumo elettrico del Sharp AY-XP9FR?

In modalità raffreddamento, il consumo è di circa 0,8 kW e in riscaldamento 0,9 kW. La classe energetica è A++, che garantisce un'eccellente efficienza.

Posso utilizzare il climatizzatore senza telecomando?

Sì, l'unità interna dispone di un pannello di comando manuale con pulsanti per le funzioni di base: accensione/spegnimento, modalità, temperatura, velocità della ventola. Tuttavia, alcune funzioni avanzate richiedono il telecomando.

Come impostare il timer?

Premere il tasto 'TIMER' del telecomando. Usare le frecce per impostare l'ora di accensione o spegnimento. Confermare con 'SET'. È possibile programmare fino a 24 ore in anticipo.

Cosa significano i codici di errore sul display?

I codici di errore indicano malfunzionamenti. Ad esempio, E1: difetto del sensore di temperatura ambiente, E2: difetto del sensore dell'evaporatore. Consultare il manuale per l'elenco completo e contattare un professionista se viene visualizzato un codice.

Il climatizzatore ha cattivo odore, cosa fare?

Ciò può essere dovuto a un filtro sporco o a un accumulo di umidità. Pulire il filtro e spruzzare un detergente specifico per climatizzatori. Assicurarsi che l'apparecchio abbia funzionato in modalità ventilazione secca prima di spegnerlo.

Qual è il refrigerante utilizzato ed è pericoloso?

Il Sharp AY-XP9FR utilizza il refrigerante R32, che ha un basso potenziale di riscaldamento globale ed è meno nocivo per l'ambiente. Tuttavia, in caso di perdita, il gas è infiammabile. Qualsiasi intervento deve essere eseguito da un professionista.

MANUALE UTENTE AY-XP9FR SHARP

CONDIZIONATORE D'ARIA DA CAMERA TIPO SPLIT

MANUALE DI ISTRUZIONI

Attenzione: Il dispositivo è contrassegnato da questo simbolo, che segnala di non smaltire le apparecchiature elettriche ed elettroniche insieme ai normali rifiuti domestici. Per tali prodotti è previsto un sistema di raccolta a parte.

A. Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura!

Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.

In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*.

In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile.

*) Per maggiori informazioni si prega di contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendone il potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.

B. Informazioni sullo smaltimento per gli utenti commerciali

1. Nell'Unione europea

Se il prodotto è impiegato a scopi commerciali, procedere come segue per eliminarlo.

Contattare il proprio rivenditore SHARP che fornirà informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.

Per la Spagna: contattare il sistema di raccolta ufficiale o l'ente locale preposto al ritiro dei prodotti usati.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Pb

La batteria fornita con questo prodotto contiene tracce di piombo.

Per l'UE: il cassonetto barrato indica che le batterie usate non devono essere gettate assieme ai rifiuti domestici!

Esiste un sistema di raccolta differenziata per le batterie usate, che consente il loro corretto trattamento e riciclo secondo quanto previsto dalle leggi vigenti. Contattare le autorità locali per i dettagli del sistema di raccolta e riciclaggio.

Per la Svizzera: le batterie usate devono essere restituite al punto vendita.

Per altri Stati non UE: contattare le autorità locali per conoscere il metodo corretto di conferimento delle batterie usate.

ITALIANO

Questo manuale spiega come usare al meglio il vostro nuovo condizionatore. Leggete attentamente questo manuale prima di usare il prodotto. Questo manuale deve essere conservato in un posto sicuro per una facile consultazione.

SOMMARIO

• IMPORTANTI ISTRUZIONI PER LA SICUREZZA ......I-1 • NOMI DEI COMPONENTI .....I-3 • IMPOSTAZIONE DEL FILTRO DI RACCOLTA DELLA POLVERE DEODORANTE ....I-5 • USO DEL TELECOMANDO .....I-6 • FUNZIONI DI BASE .....I-8 • REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA ....I-10 • FLUSSO D'ARIA PROGRESSIVO .....I-11 • FUNZIONAMENTO A PIENA POTENZA .....I-11 • FUNZIONAMENTO DEL PLASMACLUSTER....I-12

• OPERAZIONE DI AUTO PULIZIA ......I-13 • TIMER DI SPEGNIMENTO DOPO UN'ORA....I-13 • FUNZIONAMENTO DEL TIMER .....I-14 • MODALITÀ AUSILIARIA .....I-16 • MANUTENZIONE ......I-16 • ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO ....I-18 • SUGGERIMENTI PER RISPARMIARE ENERGIA....I-18 • PRIMA DI RICHIEDERE ASSISTENZA .....I-19

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

AVVERTIMENTI PER L'USO

1 Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo, l'unità si può danneggiare e provocare scosse elettriche. 2 Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Potrebbe danneggiare la vostra salute. 3 Quando usate il condizionatore d'aria per bambini, anziani, persone a letto o disabili, assicuratevi prima che la temperatura della stanza sia adatta per tali persone. 4 Non inserite mai oggetti nell'unità. Ciò potrebbe portare a lesioni a causa dell'alta velocità di rotazione dei ventilatori interni. 5 Collegate correttamente il condizionatore d'aria a terra. Non collegate il cavo a terra al tubo del gas, al tubo dell'acqua, al parafulmini o al cavo a terra del telefono. Un collegamento a terra incompleto potrebbe causare scossa elettrica. 6 In caso di qualsiasi anomalia nel condizionatore d'aria (per esempio odore di bruciato), arrestate immediatamente la funzione e spegnete l'interruttore di circuito. 7 L'apparecchio deve essere installato in conformità con i regolamenti di connessione elettrica nazionali. Un collegamento scorretto del cavo può provocare il surriscaldamento del cavo di alimentazione, della spina e della presa elettrica e causare un incendio. 8 Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo rappresentante o da una persona simile qualificata in modo da evitare qualunque pericolo. Sostituite il cavo di alimentazione solo con un altro specificato dal produttore.

AVVERTIMENTI PER L'INSTALLAZIONE/RIMOZIONE/RIPARAZIONE

- Non cercate di installare/rimuovere/riparare l'unità da soli. Un uso scorretto causerà scosse elettriche, perdite d'acqua, incendi ecc. Consultate il vostro rivenditore o dell'altro personale di servizio qualificato per l'installazione/rimozione/riparazione dell'unità.

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

PRECAUZIONI PER L'USO

1 Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare mancanza d'ossigeno. 2 Non toccate i tasti con le mani bagnate. Ciò potrebbe provocare una scossa elettrica. 3 Per sicurezza, spegnete l'interruttore del circuito quando non si usa l'unità per un lungo periodo di tempo. 4 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata. 5 Non collocate niente sull'unità esterna e non calpestatela. L'oggetto o la persona potrebbero cadere, provocando lesioni. 6 Questa unità è stata progettata per l'uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante. 7 Non collocate contenitori d'acqua sull'unità. Se l'acqua penetra nell'unità, l'isolamento elettrico si potrebbe rovinare causando una scossa elettrica. 8 Non bloccate gli sbocchi d'uscita ed entrata dell'aria dell'unità. Ciò potrebbe comprometterne il funzionamento o provocare guasti. 9 Assicuratevi di spegnere l'apparecchio e l'interruttore di circuito prima di eseguire lavori di manutenzione o pulizia. Il ventilatore che gira all'interno dell'unità potrebbe provocarvi lesioni. 10 Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe causare una scossa elettrica o danni all'apparecchio. 11 Questo apparecchio non deve essere usato da bambini o persone inferme senza supervisione. Assicuratevi che i bambini non giochino con l'apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza giusta. L'uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all'apparecchio e provocare un incendio.
• Non installate l'unità in un luogo dove ci potrebbero essere perdite di gas infiammabile. Ciò potrebbe provocare incendi. Non collocate l'unità in luoghi nei quali l'aria contiene polvere, fumi oppure umidità in misura eccessiva.
• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.
• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo d'installazione, per evitare scosse elettriche.

UNITÀ INTERNA

① Tasto AUX. ② Presa (d'aria) ③ Pannello aperto ④ Filtro di raccolta polvere deodorante (non lavabile) ⑤ Filtri dell'aria ⑥ Indicatore ⑦ Finestra ricevitore ⑧ Deflettore di regolazione verticale ⑨ Deflettore di regolazione orizzontale ⑩ Uscita (d'aria) ⑪ Cavo d'alimentazione ⑫ Telecomando

⑬ Spia PLASMACLUSTER (blu) ⑭ INDICATORE DELLA TEMPERATURA ⑮ Spia temp. ESTERNA (verde ↗) ⑯ Spia temp. STANZA (verde) ⑰ Spia di PIENA POTENZA (verde) ⑱ Spia TIMER (arancione) ⑲ Spia di FUNZIONAMENTO (rossa ☒) ⑳ Presa (d'aria) ㉑ Tubo refrigerante e cavo di interconnessione ㉒ Tubo di drenaggio ㉓ Uscita (d'aria)

NOTA: Le unità reali potrebbero variare leggermente da quelle mostrate sopra.

TELECOMANDO

①TRASMETTITORE ②DISPLAY (display a cristalli liquidi) ③Tasto PLASMACLUSTER ④Tasto DISPLAY ⑤Tasto di ACCENSIONE/SPEGNIMENTO ⑥Tasto TERMOSTATO ⑦Tasto di PIENA POTENZA ⑧Tasto FLUSSO D'ARIA PROGRESSIVO ⑨Tasto del MODO (MODE) ⑩Tasto ATTIVAZIONE TIMER (per impostare il timer) ⑪Tasto DISATTIVAZIONE TIMER (per impostare il timer) ⑫Tasto TIMER DI SPEGNIMENTO DOPO UN'ORA ⑬Tasto di AVANZAMENTO DELL'ORA ⑭Tasto di ARRETRAMENTO DELL'ORA ⑮Tasto di AUTO PULIZIA (CLEAN) ⑯Tasto IMPOSTAZIONE/CANCELLA TIMER (SET/C) ⑰Indica che il VANO BATTERIA è al di sotto di questa marcatura ⑱Tasto OROLOGIO ⑲Tasto VENTILATORE (FAN) ⑳Tasto ROTAZIONE (SWING)

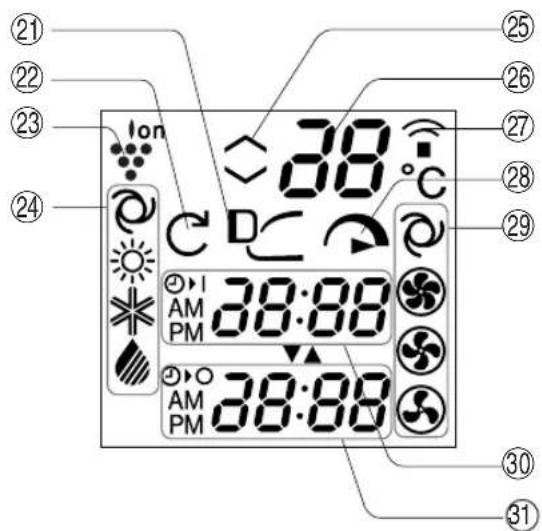

DISPLAY LCD DEL TELECOMANDO

② SIMBOLO FLUSSO D'ARIA PROGRESSIVO ⑳SIMBOLO DI AUTO PULIZIA ②3 SIMBOLO PLASMACLUSTER ⑳ SIMBOLI DEL MODO

: AUTOMATICO : DEMIDIFICAZIONE

⑲IMPOSTAZIONE DEL TERMOSTATO PER I MODI AUTOMATICO E IN DEUMIDIFICAZIONE ⑳INDICATORE DI TEMPERATURA ⑳SIMBOLO DI TRASMISSIONE ⑳SIMBOLO DI PIENA POTENZA ⑲29 SIMBOLI DI VELOCITÀ DEL VENTILATORE

: AUTOMATICO : BASSO

: ALTO : MODERATO

③0 INDICATORE/OROLOGIO DI TIMER ATTIVATO

Indica l'ora preselezionata per l'attivazione del timer o l'ora attuale.

③1 INDICATORE DI DISATTIVAZIONE TIMER

Indica l'ora preselezionata per la disattivazione del timer o per la disattivazione dopo un'ora.

IMPOSTAZIONE DEL FILTRO DI RACCOLTA DELLA POLVERE DEODORANTE

I filtri di raccolta della polvere deodorante sono impacchettati come accessorio di quest'unità. Durante il funzionamento del condizionatore d'aria, il filtro rimuove polvere e fumo di tabacco dall'aria e rilascia aria pulita.

1 Estraete i filtri dell'aria.

①Sollevate il pannello aperto. ②Spingete i filtri leggermente verso l'alto per sbloccarli. ③Spingeteli verso il basso per rimuoverli.

2 Posizionate il filtro di raccolta della polvere deodorante sotto i tappi del filtro che si trovano sul filtro dell'aria.

3 Reinstallate i filtri dell'aria.

①Reinstallate i filtri nella posizione originale. ②Chiudete il pannello aperto. ③Spingete nella direzione della freccia marcata sul pannello in maniera decisa per bloccarlo al suo posto.

Precauzioni

• I filtri sono sigillati in sacchetti di plastica per mantenere il loro effetto d'accumulo della polvere. Non aprite il sacchetto prima di utilizzare i filtri. (Altrimenti la durata dei filtri potrebbe risultare inferiore.) • Non esponete i filtri alla luce diretta del sole. (Altrimenti potrebbero deteriorarsi.)

INSERIMENTO DELLE BATTERIE

Utilizzate due batterie di dimensioni AAA (R03).

1 Togliete il coperchio del telecomando. 2 Inserite le batterie nel comparto, assicurandovi che le polarità ⊕ e ⊖ siano allineate correttamente.

- Il display indica "AM 6:00" quando le batterie sono inserite correttamente.

3 Rimettete il coperchio.

NOTE:

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamente dopo aver sostituito le batterie, estraetele e rimettetele al loro posto dopo circa 30 secondi.
• Se non intendete usare l'unità per un lungo periodo di tempo, togliete le batterie dal telecomando.

COME USARE IL TELECOMANDO

Puntate il telecomando verso la finestra di ricezione del segnale dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico "bip" quando riceve il segnale.

• Assicuratevi che non ci siano una tenda o altri oggetti tra il telecomando e l'unità. - Il telecomando può inviare segnali fino ad una distanza di 7 metri.

• Evitate di esporre la finestra di ricezione alla luce solare diretta, in quanto ne può danneggiare il funzionamento. Se la finestra di ricezione del segnale è esposta alla luce solare diretta, chiudete la tenda per bloccare la luce.
• L'uso di una lampada fluorescente con una reattanza d'accensione rapida nello stesso locale può interferire con la trasmissione del segnale.
• L'unità può essere influenzata da segnali trasmessi dal telecomando di un televisore, videoregistratore o altre attrezzature usate nella stessa stanza.
• Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

IMPOSTAZIONE DELL'ORA ATTUALE

Ci sono due modalità orologio: modalità a 12 ore e modalità a 24 ore.

Esempio: 17 del pomeriggio

Orologio Display
Modalità a 12 ore PM	5:00
Modalità a 24 ore 17:00

1 Per impostare la modalità a 12 ore, premete innanzitutto il tasto OROLOGIO una volta.

Per impostare la modalità a 24 ore, premete innanzitutto il tasto OROLOGIO due volte.

2 Premete il tasto di AVANZAMENTO DELL'ORA o ARRETRAMENTO per impostare l'ora attuale.

- Tenete il tasto premuto per far avanzare o retrocedere velocemente il display dell'ora.

3 Premete il tasto SET/C.

- I due punti (:) lampeggiano per indicare che l'orologio funziona.

NOTA:

- Quando è in funzione il timer, l'ora attuale non può essere impostata.

Premete il tasto MODE per selezionare la modalità di funzionamento.

AUTO- RISCALDA- RINFRES- DEUMIDIFI- MATICO MENTO CAMENTO CAZIONE

2

Premete il tasto d'ACCENSIONE/SPEGNIMENTO per iniziare il funzionamento.

- La spia rossa di FUNZIONAMENTO ( ☐ sull'unità si illuminerà.

3

Premere il tasto TERMOSTATO per impostare la temperatura desiderata.

MODALITÀ AUTOMATICO/ DEUMIDIFICAZIONE

- La temperatura può essere cambiata in incrementi di 1°C entro l'intervallo di 2°C superiore e 2°C inferiore alla temperatura determinata automaticamente dal condizionatore dell'aria.

(Esempio: 1°C superiore)

(Esempio: 2°C inferiore)

- La temperatura può essere impostata in un intervallo compreso tra 18 e 32°C.

4

Premete il tasto FAN per impostare la velocità del ventilatore desiderata.

AUTOMATICO MODERATO BASSO ALTO

- In modalità DEUMIDIFICAZIONE, la velocità del ventilatore è preselezionata su AUTOMATICO e non può essere cambiata.

5

Per spegnere l'unità, premete nuovamente il tasto d'ACCENSIONE/SPEGNIMENTO.

- La spia rossa di FUNZIONAMENTO sull'unità si spegnerà.

SUGGERIMENTI SULLA MODALITÀ AUTOMATICO

In modalità AUTOMATICO, le impostazioni della temperatura e la modalità vengono selezionati automaticamente in funzione della temperatura della stanza e della temperatura esterna al momento dell'accensione dell'unità.

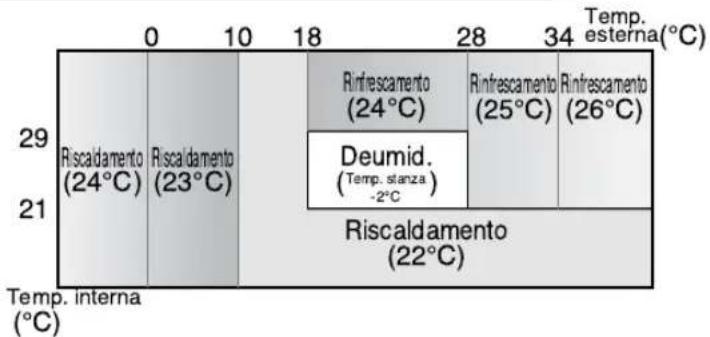

Modalità e impostazioni della temperatura

Le cifre in ( ) sono impostazioni della temperatura

Durante il funzionamento, se la temperatura esterna cambia, le impostazioni della temperatura cambieranno automaticamente come mostrato in tabella.

SUGGERIMENTI SUL PANNELLO INDICATORE

Il pannello indicatore cambierà ogni qualvolta si preme il tasto DISPLAY nella maniera seguente.

È visualizzata la temperatura della stanza.

È visualizzata la temperatura esterna.

Non viene visualizzato niente.

NOTE:

• Le temperature visualizzate sono approssimative e potrebbero variare dalle temperature reali.
• Campo di lettura della temperatura. Temperatura della stanza: 0°C ~ 40°C (L è visualizzato quando si è a meno di 0°C e H, quando si è a più di 40°C)

Temperatura esterna: -9°C ~ 45°C (L è visualizzato quando si è a meno di -9°C e H, quando si è a più di 45°C)

• -- viene visualizzato durante i primi 60 secondi di funzionamento mentre vengono rilevate le temperature.
• Solamente la temperatura della stanza appare sul display per 5 secondi quando l'unità non è in funzione.
• Durante l'operazione di AUTO PULIZIA, nel pannello degli indicatori verrà visualizzato il tempo rimanente dell'operazione. Le temperature stanza ed esterna non verranno visualizzate anche se si preme il tasto DISPLAY.

DIREZIONE VERTICALE DEL FLUSSO D'ARIA

La direzione del flusso d'aria è preimpostata come di seguito per ottenere l'effetto ottimale:

Modalità RINFRESCAMENTO e DEUMIDIFICAZIONE	Flusso d'aria orizzontale
Modalità RISCALDAMENTO Flusso d'aria diagonale

COME REGOLARE LA DIREZIONE DEL FLUSSO D'ARIA

Premete il tasto SWING sul telecomando una volta.

- Il deflettore di regolazione verticale cambierà l'angolo continuamente.

Premete il tasto SWING nuovamente quando il deflettore di regolazione verticale è alla posizione desiderata.

- Il deflettore smetterà di muoversi all'interno della gamma mostrata nel diagramma.

- La posizione regolata verrà memorizzata e verrà automaticamente impostata la volta successiva.

Gamma di regolazione

Modalità RINFRESCAMENTO e DEUMIDIFICAZIONE

Modalità RISCALDAMENTO

La gamma di regolazione è più limitata della gamma SWING per evitare che si formi della condensa dallo sgocciolamento.

L'intervallo è ampio e il flusso di aria può essere diretto verso il pavimento.

DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

Tenete il deflettore di regolazione orizzontale come mostrato nel diagramma e regolate la direzione del flusso d'aria.

Non tentate mai di regolare manualmente i deflettori di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell'unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nella modalità RINFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare della condensa.

Non regolate la leva di regolazione automatica all'estrema sinistra o all'estrema destra nella modalità RINFRESCAMENTO con la velocità della ventola impostata su "MODERATO (☐)" per un periodo di tempo prolungato.

Si potrebbe formare della condensa sulle leve di ventilazione.

FLUSSO D'ARIA PROGRESSIVO

Premete il tasto del FLUSSO D'ARIA PROGRESSIVO durante le operazioni di raffreddamento o deumidificazione quando non volete sentire l'aria fredda. Il deflettore di regolazione verticale è posizionato obliquamente rivolto in su per mandare aria fredda al soffitto.

Premete il tasto durante l'operazione di riscaldamento. Il deflettore di regolazione verticale è posizionato verso il basso per mandare aria calda al pavimento e riscaldarvi.

1 Durante il funzionamento, premete il tasto FLUSSO D'ARIA PROGRESSIVO.

- Il telecomando attiverà il display “D”.

PER CANCELLARE

Premere il tasto FLUSSO D'ARIA PROGRESSIVO.

NOTE:

• L'impostazione del FLUSSO D'ARIA PROGRESSIVO è cancellata quando premete il tasto di PIENA POTENZA mentre FLUSSO D'ARIA PROGRESSIVO è impostato.
• Se desiderate il funzionamento del FLUSSO D'ARIA PROGRESSIVO in modalità PIENA POTENZA, premete il tasto FLUSSO D'ARIA PROGRESSIVO durante il funzionamento a PIENA POTENZA.

In questa modalità, il condizionatore d'aria funziona a piena potenza e rinfresca o riscalda l'ambiente così velocemente che potete usarlo non appena rientrate a casa.

1 Per attivare il funzionamento a PIENA POTENZA, premete il tasto di PIENA POTENZA durante il funzionamento.

• Il telecomando visualizzerà “ ”.
• Il display della temperatura scomparirà.
• La spia verde di PIENA POTENZA ( ) sull'unità si illuminerà.

PER CANCELLARE

Premete nuovamente il tasto di PIENA POTENZA.

• Il funzionamento a PIENA POTENZA verrà cancellato anche quando si cambia la modalità di funzionamento o si spegne l'unità.
• La spia verde di PIENA POTENZA ( ) sull'unità si spegnerà.

NOTA:

- Non potete impostare la temperatura o il ventilatore e la velocità dello stesso durante l'operazione PIENA POTENZA.

Il generatore di ioni Plasmacluster all'interno del condizionatore d'aria rilascerà ioni al plasma (plasmacuster) positivi e negativi nella stanza.

Approssimativamente lo stesso numero di ioni positivi e negativi rilasciati nell'aria ridurranno alcuni funghi causati dall'aria.

1 Durante il funzionamento, premere il tasto PLASMACUSTER.

• Il telecomando visualizzerà “

- La spia blu PLASMACUSTER sull'unità si illuminerà.

PER CANCELLARE

Premete nuovamente il tasto PLASMA-CLUSTER.

- La spia PLASMACLUSTER sull'unità si spegnerà.

NOTA:

• L'utilizzo della funzione PLASMACLUSTER verrà memorizzato e sarà attivato la prossima volta che si accende il condizionatore d'aria. - Per spegnere la spia PLASMACLUSTER, premete il tasto DISPLAY. - Quando premete il tasto PLASMACLUSTER mentre l'unità non è in funzione, l'operazione PLASMACLUSTER verrà effettuata senza accompagnare la modalità dell'aria condizionata (ad es. RISCALDAMENTO o RINFRESCAMENTO). Il simbolo della modalità del telecomando si spegne e la velocità del ventilatore non può essere impostata su AUTOMATICO.

OPERAZIONE DI AUTO PULIZIA

L'operazione AUTO PULIZIA consentirà di ridurre la crescita dei funghi della muffa e di asciugare la parte interna del condizionatore d'aria con ioni al plasma (plasmacluster). Questa operazione può essere eseguita in modalità VENTOLA e RISCALDAMENTO. Eseguite l'operazione ad ogni cambio di stagione.

I funghi della muffa già cresciuti non possono essere eliminati con questa operazione.

1 Premete il tasto CLEAN quando l'unità non è in funzione.

• Il telecomando visualizza “ ”
• La spia blu PLASMACUSTER sull'unità si illuminerà. • L'unità smetterà di funzionare dopo quaranta minuti.
• Il tempo di funzionamento rimanente verrà indicato nell'INDICATORE DELLA TEMPERATURA dell'unità interna con un decremento dei minuti.

PER CANCELLARE

Premete il tasto CLEAN.

In alternativa, spegnere l'unità premendo il tasto d'ACCENSIONE/SPEGNIMENTO.

- La spia PLASMACLUSTER blu sull'unità si spegnerà.

NOTA:

- Non potete impostare la temperatura, la velocità del ventilatore, la direzione dell'aria e l'impostazione del timer durante l'operazione di AUTO PULIZIA.

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il TIMER DI SPEGNIMENTO DOPO UN'ORA, l'unità si spegnerà automaticamente dopo un'ora.

1. Premete il tasto TIMER DI SPEGNIMENTO DOPO UN'ORA.

• Il telecomando visualizza “🕒️ ➞ ○ ∥”. La spia arancione TIMER (⊕) sull'unità si illuminerà. • L'unità smetterà di funzionare dopo un'ora.

PER CANCELLARE

Premete il tasto CANCELLA TIMER (SET/C).

- La spia arancione TIMER (⊕) sull'unità si spegnerà.

In alternativa, spegnete l'unità premendo il tasto di ACCENSIONE/SPEGNIMENTO.

- La spia rossa di FUNZIONAMENTO (☑) e la spia arancione TIMER (☑) sull'unità si spegneranno.

NOTE:

• L'operazione TIMER DI SPEGNIMENTO DOPO UN'ORA ha priorità sulle operazioni di ACCENSIONE e SPEGNIMENTO DEL TIMER.
• Se il TIMER DI SPEGNIMENTO DOPO UN'ORA viene impostato mentre l'unità non è in funzione, l'unità funzionerà per un'ora in base alle condizioni impostate precedentemente.
• Se desiderate operare l'unità per un'altra ora prima che la modalità SPEGNIMENTO DOPO UN'ORA si attivi, premete il tasto durante il funzionamento.
• Se sono impostati TIMER ATTIVATO e/o TIMER DISATTIVATO, il tasto CANCELLA TIMER cancella ogni impostazione.

Prima di impostare il timer, assicuratevi che l'orologio sia impostato con l'ora giusta.

DISATTIVAZIONE TIMER

1 Premete il tasto DISATTIVAZIONE TIMER (☐▶○). 2 L'indicatore TIMER DISATTIVATO lampeggerà; premete i tasti AVANZAMENTO DELL'ORA o ARRETRAMENTO per impostare l'ora desiderata. (L'ora può essere impostata in incrementi di 10 minuti.) 3 Puntate il telecomando verso la finestra di ricezione del segnale sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

- La spia arancione TIMER (⚫) sull'unità si illuminerà.

- Un segnale acustico "bip" verrà emesso dall'unità interna quando riceverà il segnale.

SUGGERIMENTI SUL FUNZIONAMENTO DI DISATTIVAZIONE TIMER

Quando è impostata la modalità TIMER DISATTIVATO, l'impostazione della temperatura della stanza viene regolata automaticamente per evitare che la stanza diventi eccessivamente calda o fredda mentre dormite. (Funzione Auto Sleep)

MODO RINFRESCAMENTO/DEUMIDIFICAZIONE:

- Un'ora dopo l'inizio del funzionamento con timer, la temperatura aumenta di 1°C rispetto all'impostazione originale del termostato.

MODO DI RISCALDAMENTO:

- Un'ora dopo l'inizio del funzionamento con timer, la temperatura si abbassa di 3°C rispetto all'impostazione originale del termostato.

PER CANCELLARE LA MODALITÀ TIMER

Premete il tasto CANCELLA TIMER (SET/C).

• La spia arancione TIMER (⏻) sull'unità si spegnerà. • L'ora corrente verrà visualizzata sul telecomando.

- Se è impostato uno dei modi TIMER ATTIVATO, TIMER DISATTIVATO e SPEGNIMENTO DOPO UN'ORA, il tasto CANCELLA TIMER (SET/C) cancella tutte le impostazioni.

PER CAMBIARE L'IMPOSTAZIONE DELL'ORA

Cancellate innanzitutto l'impostazione TIMER e poi impostate il nuovo orario.

ATTIVAZIONE TIMER

1. Premete il tasto ATTIVAZIONE TIMER (⚙▶). 2. L'indicatore TIMER ATTIVATO lampeggerà; premete i tasti AVANZAMENTO DELL'ORA o ARRETRAMENTO per impostare l'ora desiderata. (L'ora può essere impostata in incrementi di 10 minuti.) 3. Puntate il telecomando verso la finestra di ricezione del segnale sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

• La spia arancione TIMER (⊕) sull'unità si illuminerà.
• Un segnale acustico "bip" verrà emesso dall'unità interna quando riceverà il segnale.

4. Selezionate la modalità di funzionamento.

- L'unità si accenderà prima dell'ora impostata per permettere che la stanza raggiunga la temperatura desiderata all'ora programmata. (Funzione risveglio)

USO COMBINATO DEL TIMER ATTIVATO E DISATTIVATO

Potete usare i timer ATTIVATO e DISATTIVATO in combinazione.

Esempio:

Se si vuole arrestare il funzionamento alle 11:00 p.m. e riprenderlo (nella stessa modalità e con le stesse impostazioni di temperatura) per portare la temperatura della stanza al livello desiderato per le 7:00 a.m.

1. Impostate il DISATTIVAZIONE TIMER sulle 11:00 p.m. durante il funzionamento. 2. Impostate il ATTIVAZIONE TIMER sulle 7:00 a.m.

La freccia (▼ oppure ▲) tra gli indicatori TIMER ATTIVATO e TIMER DISATTIVATO mostra quale timer si attiva prima.

NOTE:

• Non potete programmare il TIMER ATTIVATO e TIMER DISATTIVATO per far funzionare l'unità a temperature differenti o con altre impostazioni.
• Ciascuno dei due timer può essere programmato in modo tale che si attivi prima dell'altro.

MODALITÀ AUSILIARIA

Usate questo modo quando il telecomando non è disponibile.

PER ACCENDERE

Sollevate il pannello anteriore dell'unità interna e premete il tasto AUX sul pannello operativo.

• La spia rossa di FUNZIONAMENTO (☐) sull'unità si illuminerà e l'unità comincerà il funzionamento nel modo AUTOMATICO.
• La velocità del ventilatore e l'impostazione della temperatura sono impostate su AUTOMATICO.

PER SPEGNERE

Premete nuovamente il tasto AUX sul pannello operativo.

- La spia rossa di FUNZIONAMENTO ( ) sull'unità si spegnerà.

NOTA:

Se viene premuto il tasto AUX durante il normale funzionamento, l'unità si spegnerà.

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'impianto prima di eseguire qualsiasi lavoro di manutenzione.

PULIZIA DEI FILTRI I filtri dell'aria dovrebbero essere puliti ogni due settimane.

① Sollevate il pannello aperto.

② Spingete i filtri leggermente verso l'alto per sbloccarli.

③ Spingeteli verso il basso per rimuoverli.

3. TOGLIETE I FILTRI DI RACCOLTA DELLA POLVERE DEODORANTE DAI FILTRI DELL'ARIA. 4. PULITE I FILTRI.

Usate un aspirapolvere per togliere la polvere. Se i filtri sono sporchi, lavateli con acqua tiepida e un detergente delicato. Asciugate i filtri all'ombra prima di reinstallarli.

5. REINSTALLATE I FILTRI DI RACCOLTA DELLA POLVERE DEODORANTE. 6. REINSTALLATE I FILTRI.

① Reinstallate i filtri nella posizione originale.

② Chiudete il pannello anteriore.

③ Spingete in maniera decisa nella direzione della freccia marcata sul pannello per bloccarlo in posizione.

PULIZIA DELL'UNITÀ E DEL TELECOMANDO

• Strofinateli con un panno morbido.
• Non schizzate o gettate acqua direttamente su di essi. Ciò potrebbe causare scossa elettrica o provocare danni all'attrezzatura. • Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLTA TERMINATA LA STAGIONE DEL CONDIZIONATORE D'ARIA

1. Operate l'unità con l'OPERAZIONE DI AUTO PULIZIA per permettere al meccanismo di asciugare completamente. 2. Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore di circuito se ne avete uno esclusivamente per il condizionatore d'aria. 3. Pulite i filtri e poi reinstallateli.

MANUTENZIONE PRIMA DELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1. Assicuratevi che i filtri dell'aria non siano sporchi. 2. Assicuratevi che l'entrata e l'uscita dell'aria non siano ostruite. 3. Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata.

SOSTITUZIONE DEL FILTRO DI RACCOLTA DELLA POLVERE DEODORANTE

Il filtro dovrebbe essere cambiato ogni 3-6 mesi.

1. RIMUOVETE IL FILTRO DELL'ARIA 2. SOSTITUITE IL FILTRO DI RACCOLTA DELLA POLVERE DEODORANTE - Togliere il vecchio filtro di raccolta della polvere deodorante dal filtro dell'aria. - Posizionare il nuovo filtro di raccolta della polvere deodorante sotto i tappi del filtro che si trovano sul filtro dell'aria. 3. REINSTALLATE IL FILTRO DELL'ARIA

NOTA:

- Il filtro sporco di raccolta della polvere deodorante non può essere lavato per il riutilizzo. Il nuovo è disponibile dal rappresentante più vicino a voi.

Filtro di sostituzione: tipo AZ-F920F

Smaltimento dei filtri

Smaltite i filtri sostituiti in base alle normative e alle leggi locali sullo smaltimento.

Materiali del FILTRO DI RACCOLTA DELLA POLVERE DEODORANTE:

- Filtro: polipropilene

- Struttura: poliestere

- Filtro: polipropilene - Struttura: poliestere

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

B.A. = Bulbo asciutto B.B. = Bulbo bagnato

- Il sistema di protezione incorporato potrebbe interrompere il funzionamento dell'unità quando la si utilizza fuori da questo campo di variazione.

- Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo nella modalità RINFRESCAMENTO o DEUMIDIFICAZIONE quando l'umidità è al di sopra dell'80%.

L'operazione di raffreddamento è disponibile durante la stagione invernale grazie alla funzione integrata di raffreddamento per la stagione invernale.

Il limite inferiore del campo di temperatura esterna è di -10°C a bulbo secco.

(Nota: il dispositivo integrato di protezione può azionarsi se la temperatura esterna scende al di sotto dei 21°C a bulbo secco, a seconda delle condizioni.)

SE SI VERIFICA UN GUASTO DELL'ALIMENTAZIONE

Se si verifica un guasto dell'alimentazione, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'alimentazione, l'unità riprenderà il funzionamento con le stesse impostazioni di prima, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell'alimentazione, dovranno essere reimpostati dopo il ripristino dell'alimentazione.

FUNZIONE DI PRERISCALDAMENTO

Durante il modo di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due-cinque minuti dopo aver acceso l'unità al fine di evitare che esca aria fredda dalla stessa.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio durante la modalità di funzionamento RISCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.
• Una volta completato lo sbrinamento, l'unità riprende il funzionamento automaticamente nel modo RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

• L'unità usa una pompa di calore che raccoglie calore dall'aria esterna e lo diffonde nella stanza. Di conseguenza, la temperatura dell'aria esterna influisce notevolmente sulla efficienza di riscaldamento.
• Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate un riscaldatore addizionale.
• Per riscaldare tutto l'ambiente occorrerà del tempo, in quanto l'unità adotta un sistema a circolazione forzata.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato 1°C in più della temperatura desiderata nella modalità RINFRESCAMENTO (e 2°C in meno nella modalità RISCALDAMENTO) si risparmierà circa il 10 percento di energia.
• Impostando una temperatura più bassa del necessario durante l'operazione di raffreddamento, si consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

• Evitando la luce solare diretta durante l'operazione di raffreddamento si risparmierà energia.
• Chiudete le finestre e le porte durante le operazioni di raffreddamento e riscaldamento.

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE LA MIGLIOR CIRCOLAZIONE D'ARIA

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIÙ EFFICACE. RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER. DISATTIVATO, DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITÀ NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO.

- L'unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L’UNITÀ NON FUNZIONAL’unità non funziona se accesa subito dopo averla spenta. L’unità non funziona immediatamente dopo aver cambiato la modalità. Ciò al fine di proteggere il meccanismo interno. Attendere 3 minuti prima che l’unità funzioni.	SIBILOIl suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all’interno dell’unità.
	VAPORE ACQUEO• Nel modo di funzionamento RINFRESCAMENTO e DEUMIDIFICAZIONE si può vedere del vapore acqueo fuoriuscire dall’uscita dell’aria in seguito alla differenza tra la temperatura ambiente e l’aria rilasciata dall’unità.• Nel modo di funzionamento RISCALDAMENTO, del vapore acqueo può fuoriuscire dall’unità esterna durante lo sbrinamento.
L’UNITÀ NON EMETTE ARIA CALDAL’unità è in fase di preriscaldamento o di sbrinamento.
ODORIL’unità potrebbe emettere gli odori, filtrati dentro l’unità, dei tappeti e dei mobili e gli odori dei componenti interni nelle prime fasi di installazione.
SCRICCHIOLÌOL’unità potrebbe produrre degli scricchiolìi. Questi suoni sono generati dalla frizione del pannello anteriore e degli altri componenti che si espandono in seguito a cambiamento della temperatura.	L’UNITÀ ESTERNA NON SI ARRESTADopo aver arrestato il funzionamento, il ventilatore dell’unità esterna girerà per circa un minuto per raffreddare l’unità.
VIENE EMESSO UN LEGGERORUMOREQuesto è un suono emesso quando l’unità sta generando ioni Plasmacluster.	ODORI EMESSI DALLA PRESA PLASMACLUSTERSi tratta dell’odore dell’ozono generato dal generatore di ioni Plasmacluster. La concentrazione di ozono è minima, quindi non è pericolosa per la salute. La scarica di ozono nell’aria svanisce rapidamente e la sua densità all’interno della stanza non aumenta.

Se vi sembra che l'unità non funzioni tanto bene, controllate i seguenti punti prima di richiedere assistenza.

SE L’UNITÀ NON FUNZIONA

Controllate che l’interruttore del circuito non sia saltato o che non sia bruciato un fusibile.

SE L’UNITÀ NON RAFFREDDA (O RISCALDA) L’AMBIENTE EFFICACEMENTE
Controllate i filtri. Puliteli se sono sporchi.	Controllate l’unità esterna e assicuratevi che l’uscita o l’entrata dell’aria non siano ostruite.	Controllate che il termostato sia impostato correttamente.
Assicuratevi che porte e fines-tre siano ben chiuse.	Se nella stanza ci sono tante persone, è possibile che l’unità non riesca a raggiungere la tem-peratura desiderata.	Controllate che nella stanza non sia in funzione un’altra fonte di calore supplementare.

SE L’UNITÀ NON RICEVE IL SEGNALE DEL TELECOMANDO
Controllate che le batterie del telecomando non siano vecchie o deboli.	Provate a inviare nuovamente il segnale puntando il telecomando correttamente verso la finestra di ricezione del segnale dell’unità.	Controllate che le polarità delle batterie siano allineate correttamente.

Si prega di richiedere assistenza quando l'INDICATORE DELLA TEMPERATURA nel pannello dell'indicatore lampeggia.
