Type product	Split airconditioner (alleen koeling, ventilatie en drogen)
Model	AH-M098E
Merk	Sharp
Voedingsspanning	220-240 V, 50 Hz
Bedrijfsstanden	Koelen, Ventileren, Drogen
Ventilatorsnelheden	Auto, Laag, Hoog, Zacht
Temperatuurbereik koelen	Binnen: 21-32 °C DB; Buiten: 21-43 °C DB
Timer	1-uurs timer en programmeerbare schakelklok (in- en uitschakeltijd)
Afstandsbediening	Ja, met LCD-scherm en klokfunctie
Filters	Wasbare luchtfilters (elke 2 weken reinigen); optioneel luchtzuiveringsfilter
Onderhoud	Filters reinigen, toestel en afstandsbediening afnemen met zachte doek
Veiligheid	Gebruik juiste spanning, geen voorwerpen insteken, stekker uittrekken bij langdurig niet-gebruik
Bijzondere functies	Help-functie voor bediening zonder afstandsbediening, testrun, automatische slaapmodus bij timer uitschakelen
Geheugen bij stroomuitval	Alle instellingen blijven bewaard, behalve schakelklok
Luchtstroomrichting	Verticaal via afstandsbediening (zwenk), horizontaal handmatig
Energiebesparing	Thermostaat 1 °C hoger bij koelen bespaart 10% energie; gebruik timer en houd filters schoon

Veelgestelde vragen - AH-M098E SHARP

Hoe reinig ik de luchtfilters van de Sharp AH-M098E?

De filters dienen elke twee weken te worden gereinigd. Open het voorpaneel, duw de filters iets omhoog om ze te ontgrendelen, trek ze omlaag en verwijder ze. Verwijder stof met een stofzuiger of was ze met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

Hoe stel ik de klok op de afstandsbediening in?

Druk een- of tweemaal op de KLOK-toets om de 12-uurs of 24-uurs aanduiding te kiezen. Gebruik de TIJD VOORUIT of TIJD ACHTERUIT-toets om de huidige tijd in te stellen. Druk op SET/C om te bevestigen. De dubbele punt begint te knipperen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen leeg zijn of verkeerd zijn geplaatst. Vervang beide batterijen door nieuwe AAA (R03)-batterijen. Richt de afstandsbediening rechtstreeks op het ontvangstvenster van de binnenunit. Zorg dat er geen gordijnen of andere obstakels zijn en dat het venster niet in direct zonlicht staat.

Kan ik de airconditioner gebruiken zonder afstandsbediening?

Ja, open het voorpaneel en druk op de HELP-toets (AUX.) op het bedieningspaneel. De airconditioner start in de AUTO-stand met automatische temperatuur en ventilatorsnelheid. Druk nogmaals om uit te schakelen.

Waarom werkt de airconditioner niet direct na het uitschakelen?

Dit is normaal; het toestel heeft een interne beveiliging die ongeveer 3 minuten wacht voordat het opnieuw kan starten. Wacht even en probeer het opnieuw.

Hoe stel ik de timer in om de airconditioner automatisch uit te schakelen?

Druk op de UITSCHAKELTIJD-toets op de afstandsbediening. Stel de gewenste uitschakeltijd in met de TIJD VOORUIT of TIJD ACHTERUIT-toets (stappen van 10 minuten). Richt de afstandsbediening op het toestel en druk op SET/C. De gele SCHAKELKLOK-indicator licht op.

Waardoor kunnen er waterdampen bij de luchtuittrede verschijnen?

Tijdens koelen of drogen kunnen waterdampen ontstaan door het temperatuurverschil tussen de kamer en de uitgeblazen lucht. Dit is normaal en wijst niet op een defect.

Hoe kan ik energie besparen met deze airconditioner?

Stel de thermostaat 1 °C hoger in bij koelen (of 2 °C lager bij verwarmen voor model AY-M09AE). Houd ramen en deuren gesloten, gebruik de timer en reinig de filters regelmatig. Trek de stekker uit bij langdurig niet-gebruik.

Wat moet ik doen voor het begin van het seizoen?

Controleer of de luchtfilters schoon zijn en of er geen obstructies zijn bij de luchtinlaat en -uitlaat. Inspecteer de bevestiging van de buitenunit. Als u het toestel enige tijd niet heeft gebruikt, schakel het dan een halve dag in de VENTILEREN-stand om interne onderdelen te drogen.

Waarom piept de airconditioner of maakt hij krakende geluiden?

Zachte suizende geluiden worden veroorzaakt door koelvloeistof die door het systeem stroomt. Krakende geluiden kunnen ontstaan door uitzetting van het voorpaneel of andere componenten bij temperatuurveranderingen. Dit is normaal.

GEBRUIKSAANWIJZING AH-M098E SHARP

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiks-aanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• Voorzorgsmaatregelen......N-1
- Benaming van de onderdelen ......N-2
- De afstandsbediening gebruiken ......N-4
- Basisbediening....N-6
- Instellen van de luchtstroomrichting......N-8
- Bediening met behulp van de schakelklok ...N-9
- Één-uurs timer ......N-11

• Help-functie ....N-11
• Werkingstest-toets (TEST RUN) ......N-12
• Aanvullende informatie over de bediening .N-13
• Tips voor energiebesparing ....N-13
  • Onderhoud ......N-14
  • Voordat u de storingsdienst belt ......N-15
• Accessoires......N-16

VOORZORGSMAATREGELEN

WAARSCHUWING

1. Gebruik voor het voeden van het toestel een spanning van 220-240 volt (±10%).
   Het gebruik van een verkeerde spanning en frequentie kan beschadiging van het toestel en mogelijk brandgevaar tot gevolg hebben.
2. Zet af en toe een deur of raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt
3. Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel.
4. Trek niet aan het netsnoer. Door verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan.
5. Als de airconditioner wordt gebruik in kamers waar peuters, kinderen, of bejaarde, bedlegerige of invalide mensen verblijven, dient u voor een geschikte kamertemperatuur te zorgen
6. Zorg ervoor, dat er een zekering met de juiste weerstand wordt geïnstalleerd.
7. Volg de landelijk geldende voorschriften voor de elektrische bedrading. Foutieve elektrische bedrading kan oververhitting van netsnoer, stekker of stopcontact tot gevolg hebben en brand veroorzaken.
8. Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer (onderdeelnr.: QACC-A194JBE0, alleen voor de model AH-M098E) als vervanging. Vervanging of reparatie dient door een erkend elektricien of onderhoudsmonteur te worden uitgevoerd.
9. Trek veiligheidshalve de stekker uit het stopcontact of zet de circuitonderbreker uit wanneer het toestel gedurende langere tijd niet wordt gebruikt.

Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor anderen doeleinden, zoals voor dieren in kennels en planten in kassen.

PLAATSING

- Installeer het toestel op een plaats waar het aan een minimum aan stof, dampen en vocht wordt blootgesteld.

VERWIJDERING

- Verwijder het toestel niet zelf. Neem contact op met uw dealer of een erkend installateur om het toestel te laten verwijderen.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Bij dit produkt zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

BENAMING VAN DE ONDERDELEN

BINNEN-UNIT

① Inlaat (lucht)
② Opklapbaar paneel
③ Bedieningspaneel
④ Luchtfilters
⑤ Indicatorpaneel
⑥ Netsnoer
⑦ Verticaal instelbare jaloezieën
⑧ Horizontaal instelbare jaloezieën
⑨ Uitlaat (lucht)
⑩ Afstandsbediening

Houd de benedenhoeken van het paneel vast en trek het paneel voorzichtig naar buiten om het te openen.

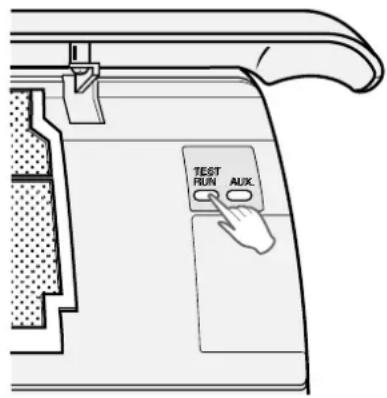

⑪ WERKINGSTEST-toets (TEST RUN)
⑫ HELP-toets (AUX.)
⑬ ONTVANGST-venster
⑭ BEDRIJF-indicator (rood)
⑮ SCHAKELKLOK-indicator (geel)
⑯ BEZIG-indicator (rood √)

(Alleen voor de AY-M09AE)

Deze indicator knippert wanneer de eenheid niet in bedrijf kan worden gezet omdat de andere eenheid in een andere stand staat.

⑰ Inlaat (lucht)
⑱ Koelvloeistofbuis en tussenkabel
⑲ Afvoerslang
⑳ Uitlaat (lucht)

OPMERKINGEN:

1. De eenheden kunnen in werkelijkheid iets van de getoonde modellen afwijken.
2. De AU-M188E en AE-M18AE zijn outdoor-eenheden van het meerdelige type en worden op twee indoor-eenheden aangesloten.

Zie de Installatiehandleiding voor gedetailleerde instructies.

AFSTANDSBEDIENING

① ZENNDEER
② DISPLAY(UCDD-echerm)
③ THHEERMODSTAAAATFoods
④ EENN UURS TIMMERR postts
⑤ AAAWUTFtoets
⑥ RUNOTIE-roots(MODE)
⑦ WENNTILLATORRtoots(FFANN)
⑧ INNSCHAKELLTNIUD toets (woorihstelling van de schakelklok)
⑨ ZMENNKttoets(SWING)
⑩ SCHAKKEUKLOCKINSTELLLENNANNULERRENToets (SET/C)
⑪ UITSCHAKELTIJD-toets (voor instelling van de schakelklok)
⑫ TIJD VOORUIT-toets
⑬ KLOK-toets
⑭ Geeft aan dat het BATTERIJENCOMPARTIMENT zich onder dit teken bevindt
⑮ TIJD ACHTERUIT-toets

(Het symbool voor de verwarmingsfunctie alleen aanwezig bij de model AY-M09AE)

LCD-SCHERM

VAN DE AFSTANDSBEDIENING

⑯ Thermostaatinstelling voor de functies AUTO en DROGEN
⑰ Symbool voor de temperatuur
⑱ Symbool voor verzenden
⑲ Functiesymbolen

: AUTO : DROGEN

⑳ Temperatuur-indicator
②1 Symbolen voor de ventilatorsnelheid

: AUTO : LAAG

: HOOG : ZACHT

⑳ INSCHAKELTIJD-INDICATOR/KLOK

Toont de ingestelde inschakeltijd van de schakelklok of de huidige tijd.

②3 UITSCHAKELTIJD-INDICATOR

Toont de ingestelde uitschakeltijd van de schakelklok of de één-uurs timer.

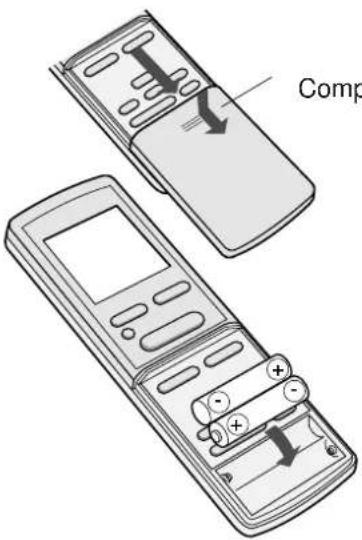

BATTERIJEN PLAATSEN Gebruik twee AAA (R03) batterijen

1 Verwijder het deksel van het batterijen- compartiment.
2 Leg twee batterijen in het compartiment en let hierbij op de polariteit (⊖ en ⊕).

- Als de batterijen op de juiste manier in het compartiment zijn gelegd, verschijnt op de display "AM 6:00".

3 Plaats het deksel terug op het batterij-encompartiment.

Compartimentdeksel

OPMERKINGEN:

• Bij normaal gebruik hebben de batterijen een levensduur van ongeveer één jaar.
• Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk worden vervangen door nieuwe batterijen van hetzelfde type.
• Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert, verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug.
• Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurende langere tijd niet wordt gebruikt.

HET GEBRUIK VAN DE AFSTANDSBEDIENING

Richt de afstandsbediening op het ont- vangstvenster van de binnen-unit en druk op de gewenste toets. De een-heid geeft een geluidssignaal wan- neer het signaal van de afstands-be-diening is ontvangen.

• Zorg ervoor, dat er geen gordijnen of an-dere voorwerpen tussen de afstandsbe-diening en de binnen-unit zijn.
• De afstandsbediening heeft een bereik van ongeveer 7 meter.

OPMERKING:

Wanneer er in dezelfde kamer twee indoor-eenheden worden geïnstalleerd, kunnen beide eenheden door de signalen van de afstandsbediening in werking worden gezet. De eenheden moeten op zo groot mogelijke afstand van elkaar worden geïnstalleerd. Richt de afstandsbediening nauwkeurig op de te bedienen eenheid.

LET OP

• Zorg ervoor, dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat hierdoor de afstandsbediening wordt gehinderd. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.
• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schok-ken omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd.

DE KLOK INSTELLEN OP DE HUIDIGE TIJD

De klok beschikt over twee tijdsaanduidingen: de 12-uurs aanduiding en de 24-uurs aanduiding.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de model AY-M09AE)

Voorbeeld: 5 uur 's middags

Klok Display
12-uurs aanduiding PM 5:00
24-uurs aanduiding 17:00

1 Druk eenmaal op de KLOK-toets om de klok in te stellen op de 12-uurs aanduiding. Druk tweemaal op de KLOK-toets om de klok in te stellen op de 24-uurs aanduiding.

2 Druk de TIJD VOORUIT of de TIJD ACH-TERUIT-toets in om de klok in te stellen op de huidige tijd.

- Houd de toets ingedrukt om de tijd met een hogere snelheid te laten veranderen.

3 Druk op de INSTELLEN/ANNULEREN-toets (SET/C).

- De dubbele punt (:) begint te knipperen om aan te geven dat de tijd is ingesteld en de klok loopt.

OPMERKING:

- De huidige tijd kan niet worden ingesteld wanneer de schakelklok is ingeschakeld.

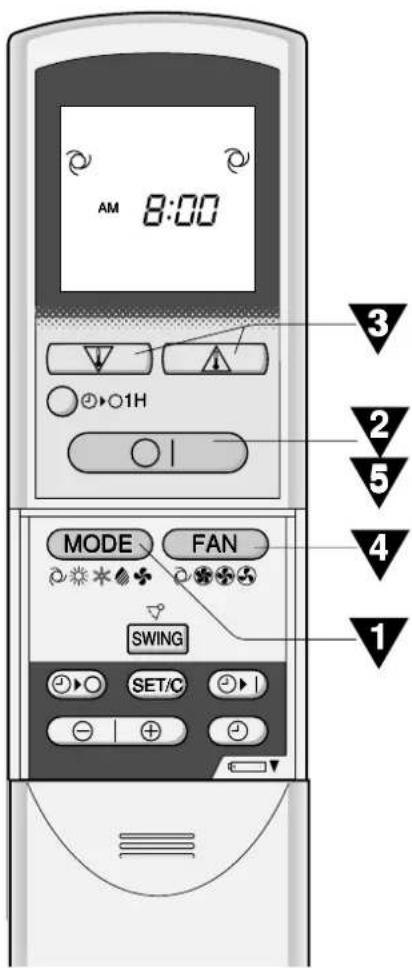

BASISBEDIENING

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij HET MODEL AY-M09AE)

OPMERKINGEN VOOR HET VERWARMINGSMODEL (AY-M09AE)

Deze airconditioner is van het meerdelige type, waarbij er twee indooreenheden op één outdoor-eenheid worden aangesloten.

Wanneer de ene indoor-eenheid in een andere bedrijfsstand staat dan de andere, kan het voorkomen dat de indoor-eenheid die als laatste wordt bediend niet functioneert.

• Wanneer één indoor-eenheid in de stand VERWARMEN staat, kan de andere niet in bedrijf worden gezet in de stand KOELEN of DROGEN.
• Wanneer één indoor-eenheid in de stand KOELEN of DROGEN staat, kan de andere niet in bedrijf worden gezet in de stand VERWARMEN.

Wanneer de indoor-eenheid die als laatste wordt bediend in een andere stand staat dan de indoor-eenheid die in werking is, begint de rode BEZIG-indicator ( Ⓤ van de indoor-eenheid die als laatste wordt bediend te knipperen.

Uitzetten van de BEZIG-indicator ( √)

De knipperende BEZIG-indicator ( Ⓥ kan op twee manieren worden uitgezet.

Wijzig de stand met de afstandsbediening en verstuur hetzelfde signaal als dat van de indoor-eenheid die in werking is, of druk op de AAN/UIT-toets van de afstandsbediening.

TIPS VOOR DE AUTO FUNCTIE

In de functie AUTO worden temperatuur en functie automatisch ingesteld op basis van de kamertemperatuur zodra het toestel wordt ingeschakeld.

Functie- en temperatuurinstellingen voor de model AH-M098E

Kamertemperatuurbij opstarten toestel	Automatisch bedrijf
	Functie	Thermostaatinstelling
Onder 24°C DROGEN	Kamertemperatuur bij opstarten
24°C-26°C KOELEN	24°C
26°C-28°C KOELEN	25°C
Boven 28°C KOELEN	26°C

Functie- en temperatuurinstellingen voor de model AY-M09AE

Kamertemperatuurbij opstarten toestel	Automatisch bedrijf
	Functie	Thermostaatinstelling
Onder 21°C	VERWARMEN	23°C
21°C-24°C	DROGEN	Kamertemperatuur bij opstarten
24°C-26°C KOELEN 24°C
26°C-28°C KOELEN 25°C
Boven 28°C KOELEN 26°C

INSTELLEN VAN DE LUCHTSTROOMRICHTING

VERTICALE LUCHTSTROMING

Voor optimaal comfort wordt de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel laat zien:

KOELEN en DROGEN-functie Horizontale luchtstroming
VENTILEREN-functie (en VERWARMEN-functie bij de AY-M09AE)	Diagonale luchtstroming

INSTELLEN VAN DE LUCHTSTROOMRICHTING

Druk de ZWENK-toets (SWING) van de afstandsbediening eenmaal in.

- De stand van de verticaal instelbare jaloezieën verandert voortdurend binnen het bereik dat in nevenstaande afbeelding wordt getoond.

Druk de ZWENK-toets (SWING) van de afstandsbediening nogmaals in wanneer de verticaal instelbare jaloezieën in de gewenste stand staan. De jaloezieën worden stilgezet zodra de toets wordt ingedrukt.

Instelbereik

KOELEN en DROGEN- functie

VENTILEREN-functie (en VERWARMEN-functie bij de AY-M09AE)

Het instelbereik is vrij beperkt om condensdruppels te voorkomen.

Het instelbereik is groot, zo- dat de luchtstroom naar de vloer kan worden gericht.

HORIZONTALE LUCHTSTROMING

Pak de horizontaal instelbare jaloezieën vast zoals de afbeelding laat zien stel de luchtstroomrichting naar voorkeur in. Er zijn drie jaloezie-regelaars.

Jaloezie-regelaars

LET OP

Stel de verticaal instelbare jaloezieën nooit met de hand in.

• Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.
• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

BEDIENING MET BEHULP VAN DE SHAKELKLOK

OPMERKING:

Controleer voordat u de schakelklok instelt of de klok op de huidige tijd is ingesteld.

1 Druk op de UITSCHAKELTIJD-toets ( ⏻▶○
2 De UITSCHAKELTIJD-indicator begint te knipperen; druk de TIJD VOORUIT of TIJD ACHTERUIT-toets in om de gewenste uitschakeltijd in te stellen. (De tijd kan in intervallen van 10 minuten worden ingesteld.)
3 Richt de afstandsbediening op het ontvangstvenster en druk de SCHAKELKLOK INSTELLEN/ANNULEREN-toets (SET/C) toets in.

- De gele SCHAKELKLOK-indicator ( Ⓞ ) licht op.

- Het toestel geeft een geluidssignaal om aan te geven dat het signaal ontvangen is.

(Het symbool voor de verwarmingsfunctie * alleen aanwezig bij de model AY-M09AE)

TIPS VOOR AUTOMATISCH UITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, wordt de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet of te koud wordt terwijl u slaapt. (Automatisch sluimerfunctie)

- Een uur nadat bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 1°C hoger gezet dan de oorspronkelijke instelling.

VERWARMEN-FUNCTIE: (alleen voor de model AY-M09AE)

- Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 3°C lager gezet dan de oorspronkelijke instelling.

OPMERKINGEN:

• De automatische sluimerfunctie wordt bij de functie VENTILEREN niet ingeschakeld.
• De temperatuur kan bij de functie VENTILEREN niet worden ingesteld.

DE SCHAKELKLOK ANNULEREN

Druk de SCHAKELKLOK INSTELLEN/AN- NULEREN-toets (SET/C) toets in.

• De gele SCHAKELKLOK-indicator ( ⏻ ) op het toestel gaat uit.
• De huidige tijd verschijnt op het display van de afstandsbediening.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de model AY-M09AE)

OPMERKING:

- Wanneer de INSCHAKELTIJD en de UIT-SCHAKELTIJD allebei zijn ingesteld, worden beide tijden geannuleerd als de SCHAKEL-KLOK INSTELLEN/ANNULEREN-toets (SET/C) toets wordt ingedrukt.

SCHAKELTIJDEN WIJZIGEN

Annuleer eerst de schakeltijd en stel vervolgens een nieuwe schakeltijd in.

BEDIENING MET BEHULP VAN DE SHAKELKLOK

AUTOMATISCH INSCHAKELEN

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de model AY-M09AE)

1 Druk op de INSCHAKELTIUD-toets ( ⭕▶ | ).
2 De INSCHAKEL TIJD-indicator begint te knipperen; druk de TIJD VOORUIT of TIJD ACHTERUIT-toets in om de gewenste inschakeltijd in te stellen. (De tijd kan in intervallen van 10 minuten worden ingesteld.)
3 Richt de afstandsbediening op het ontvangstvenster en druk de SCHAKELKLOK INSTELLEN/AN-NULEREN-toets (SET/C) toets in.

• De gele SCHAKELKLOK-indicator ( ⏻ ) licht op.
• Het toestel geeft een geluidssignaal om aan te geven dat het signaal ontvangen is.

4 Kies de gewenste functie.

- Het toestel wordt ingeschakeld voordat de ingestelde tijd is bereikt, zodat de kamer op de gewenste temperatuur is gebracht wanneer de ingestelde tijd wordt bereikt. (Ontwaakfunctie)

DE IN- EN UITSCHAKELTIJDEN COMBINEREN

U kunt de INSCHAKELTIJD en de UITSCHAKELTIJD combineren.

Voorbeeld:

Om het toestel om 11:00 uur 's avonds uit te schakelen en de kamer (met dezelfde functie en temperatuursinstelling) om 7:00 uur 's morgens weer op temperatuur te hebben.

1 Stel de UITSCHAKELTIJD in op 11:00 uur 's avonds terwijl het toestel is ingeschakeld.
2 Stel de INSCHAKELTIJD in op 7:00 uur 's morgens.

De pijltjes (▼ of ▲) tussen de INSCHAKELTIJD-indicator en de UITSCHAKELTIJD-indicator geven aan welke schakelklok het eerst wordt geactiveerd.

OPMERKING:

• Het is niet mogelijk om de INSCHAKELTIJD en de UITSCHAKELTIJD zodanig te programmeren, dat het toestel met verschillende temperaturen of functies in werking wordt gezet.
• Beide schakelklokken kunnen worden geprogrammeerd om de ander te activeren.

ÉÉN-UURS TIMER

Wanneer de ÉÉN-UURS TIMER wordt ingeschakeld, wordt het toestel na een uur automatisch uitgeschakeld.

1 Druk op de ÉÉN-UURS TIMER-toets.

• Op het display van de afstandsbediening ver-schijnt "1 H".
• Het toestel wordt na een uur automatisch uitgeschakeld.

2 Druk de AAN/UIT-toets in om het toestel uit te schakelen voordat het toestel d.m.v. de ÉEN-UURS TIMER wordt uitgeschakeld.

- De BEDRIJF-indicator ( ☐ ) van het toestel gaat uit.

Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de EEN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals de EEN-UURS TIMER-toets in.

OPMERKING:

- De ÉÉN-UURS TIMER heeft voorrang boven de INSCHAKEL- en UITSCHAKELTIJDEN.

HELP-FUNCTIE

Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is.

INSCHAKELEN

Open het voorpaneel van de binnen-unit en druk de HELP-toets (AUX.) op het bedieningspaneel in.

• De rode BEDRIJF-indicator (☐) van het toestel licht op en het toestel wordt ingeschakeld waarbij automatisch de functie AUTO wordt gekozen.
• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO.

UITSCHAKELEN

Druk de HELP-toets (AUX.) op het bedieningspaneel opnieuw in.

- De rode BEDRIJF-indicator (☐) van het toestel gaat uit.

OPMERKING:

Wanneer de HELP-toets (AUX.) tijdens normaal gebruik wordt ingedrukt, wordt het toestel uitgeschakeld.

WERKINGSTEST

Gebruik de werkingstest uitsluitend om de werking te testen. Gebruik de werkings- test niet voor andere doeleinden, want bij deze functie werkt de thermostaatregel- ling niet en blijft het toestel voortdurend in bedrijf. Verzeker u ervan dat het toestel is uitgeschakeld voordat u een werkingstest uitvoert.

INSCHAKELEN

Open het voorpaneel van de binnen-unit en druk op de WERKINGSTEST-toets (TEST RUN) op het bedieningspaneel.

• De rode BEDRIJF-indicator (☐) van het toestel begint te knipperen en het toestel wordt ingeschakeld waarbij automatisch de functie KOELEN wordt gekozen.
• De temperatuursinstelling is niet van kracht. (De compressor blijft voortdurend in werking.)

UITSCHAKELEN

Druk de HELP-toets (AUX) op het bedieningspaneel.

- De rode BEDRIJF-indicator (☐) van het toestel gaat uit.

OPMERKING:

- Om een werkingstest met verwarming uit te voeren, druk u op de FUNCTIE-toets (MODE) van de afstandsbediening om het toestel op VERWARMEN te zetten. (Alleen voor de model AY-M09AE)

AANVULLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

		Binnentemperatuur	Buitentemperatuur
KOELEN	bovenste limiet	32°C D.B. 43°C23°C N.B. -	D.B.
	onderste limiet	21°C D.B. 21°C D.B.15°C N.B. -
VERWARMEN(alleen de AY-M09AE)	bovenste limiet	27°C D.B. 24°C- 18°C N.B.	D.B.
	onderste limiet	20°C D.B. -8,5°C D.B.- -9,5°C N.B.

D.B. = drogebol-temperatuur N.B. = nattebol-temperatuur

- De ingebouwde beveiliging kan ervoor zorgen, dat het toestel niet kan worden gebruikt buiten dit bereik.

- Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN of DROGEN in bedrijf is en de luchtvochtigheid groter is dan 80 procent.

INGEVAL VAN STROOMSTORINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen ingeval van stroomstoringen bewaard blijven. Nadat de stroomstoring is opgelost, wordt het toestel automatisch herstart met de instellingen van voor de stroomstoring, met uitzondering van eventuele instellingen voor de schakelklok.

De schakelklok moet na een stroomstoring opnieuw worden ingesteld.

OPMERKINGEN VOOR DE MODEL AY-M09AE

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanneer er zich ijs op de warmtewisselaar van de outdoor-eenheid vormt terwijl het toestel op VERWARMEN is gezet, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte om het ijs te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.
• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet.

WARMTECAPACITEIT

- Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamer brengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.

- Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmings-toestel te gebruiken.

- Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Wanneer u de thermostaat 1°C hoger instelt dat de gewenste temperatuur voor de functie KOELEN (en bij de model AY-M09AE) 2°C lager voor de functie VERWARMEN), dan kan dit een energiebesparing van 10 procent opleveren.
• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.
• Sluit ramen en deuren tijdens koelen (en verwarmen bij de model AY-M09AE).

STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE LUCHTCIRCULATIE TE VERKRIJGEN

HOUD DE FILTERS SCHOON OM EEN EFFICIËNTE WERKING TE VERKRIJGEN MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL GEDURENDE LANGERE TIJD NIET WORDT GEBRUIKT

- De binnen-unit verbruikt zelfs wanneer het toestel is uitgeschakeld een kleine hoeveelheid energie.

ONDERHOUD

Trek de stekker uit het stopcontact of verwijder de circuitonderbreker voordat u enige onderhoudswerkzaamheden uitvoert.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken gereinigd te worden.

2 VERWIJDER DE FILTERS

1 Open het voorpaneel.
2 Druk de filters iets omhoog om ze te ontgrendelen.
3 Trek de filters omlaag en verwijder ze.

3 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters erg vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

4 PLAATS DE FILTERS TERUG

1 Plaats de filters in de oorspronkelijke stand terug.
2 Sluit het voorpaneel.
3 Druk het midden van het voorpaneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doek.
• Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NA SEIZOENSGEBRUIK

1 Stel het toestel ongeveer een halve dag in werking in de functie VENTILEREN, zodat alle mechanismen goed kunnen drogen.
2 Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een circuitonderbreker alleen voor de airconditioner heeft, kunt u die verwijderen.
3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controleer of de luchtfilters schoon zijn.
2 Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.
3 Inspecteer af en toe de bevestiging van de buiten-unit en controleer of hij goed vast zit.

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIETHet toestel werkt niet wanneer het direct na-dat het is uitgeschakeld weer wordt inge-schakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschermen. Wacht 3 mi-nuten voordat u het toestel bediend.	SUIZENDE GELUIDENHet zachte, suizende geluid is het geluid van de koelvloeistof die door het toestel stroomt.
	WATERDAMPENIn de functies KOELEN en DROGEN zijn soms wat waterdampen bij de luchtuitlaat zichtbaar, hetgeen wordt veroorzaakt door het verschil tussen de kamertemperatuur en de tempe-ratuur van de lucht die door het toe-stel wordt uitgeblazen.In de functie VERWARMEN kunnen tijdens het ontdooien soms wat water-dampen worden uitgestoten. (Alleen bij de model AY-M09AE)
HET TOESTEL BLAAST GEENWARME LUCHT(Model AY-M09AE)Het toestel is bezig met voorverwarmen of ontdooien.
GEURTJESEr kunnen geurtjes van tapijten en meube-len worden opgezogen, die daarna weer worden uitgeblazen.	DE EENHEID WERKT NIET IN DE GEWENSTE STAND (Model AY-M09AE)Wanneer één indoor-eenheid in de stand KOELEN staat, is het niet mogelijk om de stand VERWARMEN van de andere indoor-eenheid in te schakelen. (De BEDRIJF-indicator ( [ ] licht op, maar de BEZIG-indicator ( [ ] begint te knipperen en de eenheid begint niet met VERWARMEN.)Wanneer één indoor-eenheid in de stand VERWARMEN staat, is het niet mogelijk om de stand KOELEN of DROGEN van de andere indoor-eenheid in te schakelen. (De BEDRIJF-indicator ( [ ] licht op, maar de BEZIG-indicator ( [ ] begint te knipperen en alleen de ventilator begint te draaien.)
KRAKENDE GELUIDENHet kan voorkomen dat het toestel krakende geluiden produceert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurstijgingen.

Als het lijkt alsof het toestel een defect vertoont, controleert u onderstaande punten voordat u de onderhoudsdienst belt.

ALS HET TOESTEL NIET FUNCTIONEERT

Controleer of de circuitonderbreker is geactiveerd of de zekering is gesprongen.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controleer de filters. In-dien vuil, reinigen.	Controleer de luchtinlaat en de luchtuitlaat van de buiten-unit op ob-structies.	Controleer of de thermo-staat op de juiste stand is ingesteld.
Controleer of ramen en deuren goed gesloten zijn.	Een groot aantal men-sen in de kamer kan er de oorzaak van zijn dat de gewenste tempera-tuur niet bereikt wordt.	Controleer de kamer op de aanwezigheid van toestellen die warmte af kunnen geven.

VOORDAT U DE STORINGSDIENST BELT

WANNEER HET TOESTEL GEEN SIGNALLEN VAN DE AFSTANDSBEDIENING ONTVANGT
Controleer of de batterijen van de afstandsbediening leeg zijn.	Probeer het signaal op-nieuw te verzenden door de afstandsbediening goed op het ontvangstvenster van het toestel te richten.	Controleer of de batterijen met de polen in de juiste richting in het compartiment zijn gelegd.

ACCESSOIRES

Luchtzuiveringsfilter

Het gebruik van een luchtzuiveringsfilter helpt stof uit de lucht te nemen wanneer het toestel is ingeschakeld. Neem contact op met uw dealer voor informatie over dit onderdeel. Vervangende luchtzuiveringsfilters zijn ook verkrijgbaar.

Luchtzuiveringsfilter
