GEBRUIKSAANWIJZING AHX13CR SHARP

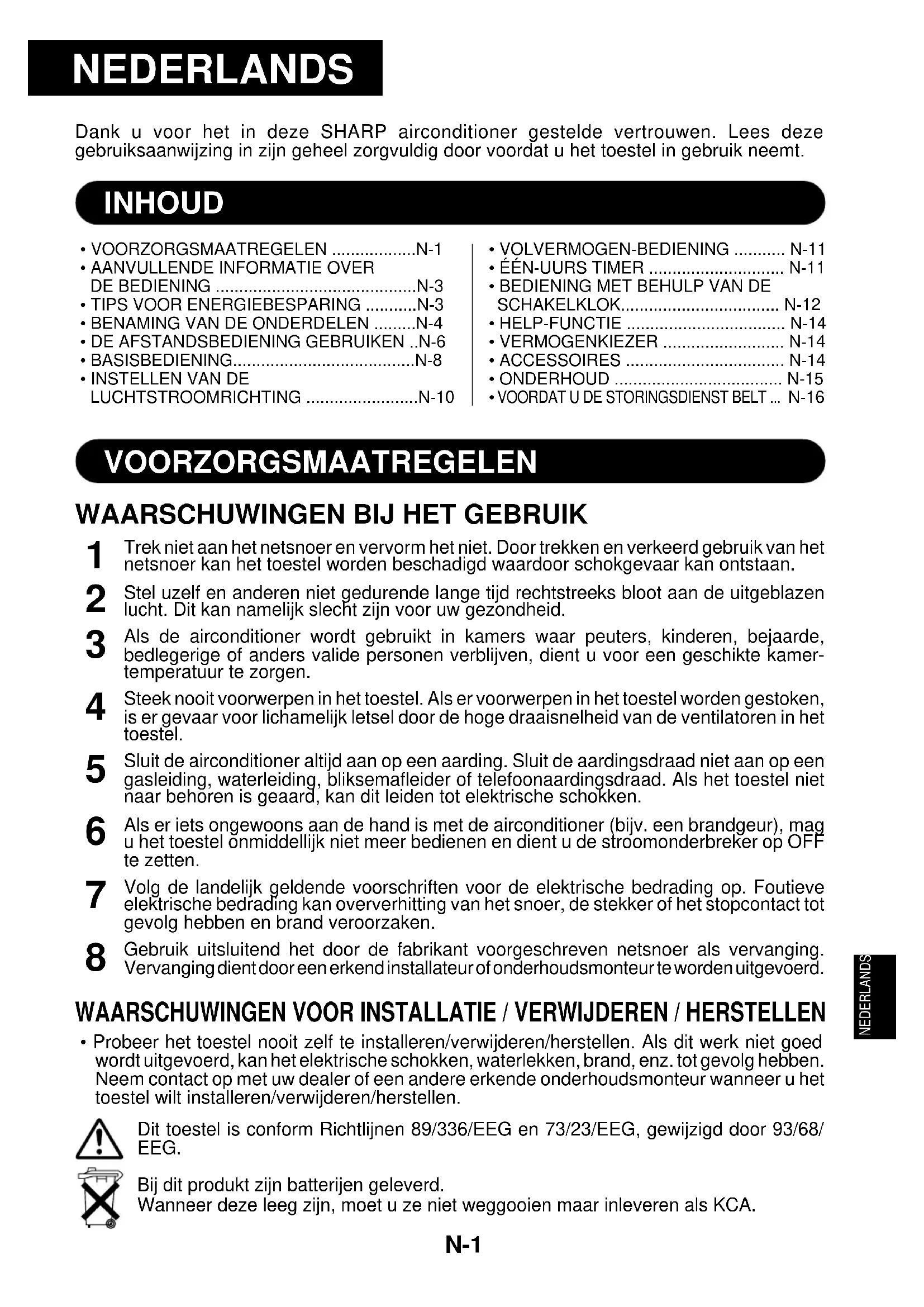

N-1 Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees dezegebruiksaanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.• VOORZORGSMAATREGELEN ..................N-1• AANVULLENDE INFORMATIE OVERDE BEDIENING ...........................................N-3• TIPS VOOR ENERGIEBESPARING ...........N-3• BENAMING VAN DE ONDERDELEN .........N-4• DE AFSTANDSBEDIENING GEBRUIKEN ..N-6• BASISBEDIENING.......................................N-8• INSTELLEN VAN DELUCHTSTROOMRICHTING ........................N-10 INHOUD

Trek niet aan het netsnoer en vervorm het niet. Door trekken en verkeerd gebruik van hetnetsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan. Stel uzelf en anderen niet gedurende lange tijd rechtstreeks bloot aan de uitgeblazenlucht. Dit kan namelijk slecht zijn voor uw gezondheid. Als de airconditioner wordt gebruikt in kamers waar peuters, kinderen, bejaarde,bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamer-temperatuur te zorgen. Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken,is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in hettoestel. Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad niet aan op eengasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel nietnaar behoren is geaard, kan dit leiden tot elektrische schokken. Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), magu het toestel onmiddellijk niet meer bedienen en dient u de stroomonderbreker op OFFte zetten. Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieveelektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact totgevolg hebben en brand veroorzaken. Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als vervanging.Vervanging dient door een erkend installateur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTELLEN

• Probeer het toestel nooit zelf te installeren/verwijderen/herstellen. Als dit werk niet goedwordt uitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben.Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanneer u hettoestel wilt installeren/verwijderen/herstellen.Dit toestel is conform Richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/ EEG. NEDERLANDS Bij dit produkt zijn batterijen geleverd.Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.VOORZORGSMAATREGELEN

Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt. Als de kamer niet voldoende wordt geventileerd, kan er een tekort aan zuurstof ontstaan.

Druk niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken.

Schakel de stroomonderbreker uit voor uw eigen veiligheid wanneer u het toestel gedurende lange tijd niet gebruikt.

Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.

Zet niets op de buiten-unit en ga er niet op staan; anders kan het voorwerp of de persoon er af vallen en letsel oplopen.

Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen.

Zet geen water op het toestel. Als water in het toestel terechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken.

Dek de luchtinlaten en -uitlaten van het toestel niet af; anders zal het vermogen afnemen of kunnen er problemen ontstaan.

Schakel het toestel altijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin het toestel draait een ventilator die u eventueel zou kunnen verwonden.

Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen.

Dit toestel mag niet worden gebruikt door jonge kinderen of zieke personen zonder toezicht. Let erop dat jonge kinderen niet met de airconditioner spelen.

WAARSCHUWINGEN BIJ DE PLAATSING / INSTALLATIE

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequentie. Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.

• Installeer het toestel niet in een kamer waar brandbare gassen kunnen vrijkomen; anders kan er brand ontstaan. Installeer het toestel op een plaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.

• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer niet goed ligt, kunnen de kamer, meubelen, enz. nat worden.

• Installeer afhankelijk van de installatieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen. N-2NEDERLANDS BINNENTEMP. BUITENTEMP. KOELEN bovenste limiet 32˚C D.B. 43˚C D.B.23˚C W.B. - onderste limiet 21˚C D.B. 21˚C D.B.15˚C W.B. - VERWARMEN bovenste limiet 27˚C D.B. 24˚C D.B. - 18˚C W.B. onderste limiet 20˚C D.B. -8.5˚C D.B. - -9.5˚C W.B.

AANVULLENDE INFORMATIE OVER DE BEDIENING

• De ingebouwde beveili-gingkan ervoor zorgen dat hettoestel niet kan wordengebruikt buiten dit bereik.• Er kan zich condens op deluchtuitlaat vormen als hettoestel voortdurend in defunctie KOELEN ofDROGEN werkt en deluchtvochtigheid groter isdan 80%. D.B. = drogebol-temperatuur W.B. = nattebol-temperatuur OPMERKINGEN VOOR DE MODELLEN AY-X08CR/AY-X10CR/AY-X13CR VOORVERWARMFUNCTIE Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnenventilatorwordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast. ONTDOOIFUNCTIE
• Wanneer er zich ijs op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMENstaat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte omhet ijs te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet. WARMTECAPACITEIT
• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamerbrengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestelte gebruiken.• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Wanneer u de thermostaat 1°C hoger instelt dan de gewenste temperatuur voor de functie KOELEN (en bijde modellen AY-X08CR/AY-X10CR/AY-X13CR 2°C lager voor de functie VERWARMEN), dan kan dit eenenergiebesparing van 10 procent opleveren.• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, danneemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.• Sluit ramen en deuren tijdens koelen (en verwarmen bij de modellen AY-X08CR/AY-X10CR/AY-X13CR). STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE

• De binnen-unit verbruikt een kleine hoeveelheid energie, zelfs wanneer het toestel is uitgeschakeld.

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen bewaard blijven in geval van eenstroomonderbreking.Nadat de stroomonderbreking is opgelost, wordt het toestel automatisch heropgestart met de instellingen van voorde stroomonderbreking, met uitzondering van eventuele instellingen voor de schakelklok.De schakelklok moet na een stroomonderbreking opnieuw worden ingesteld.(AY-X08CR / AY-X10CR/AY-X13CR only)

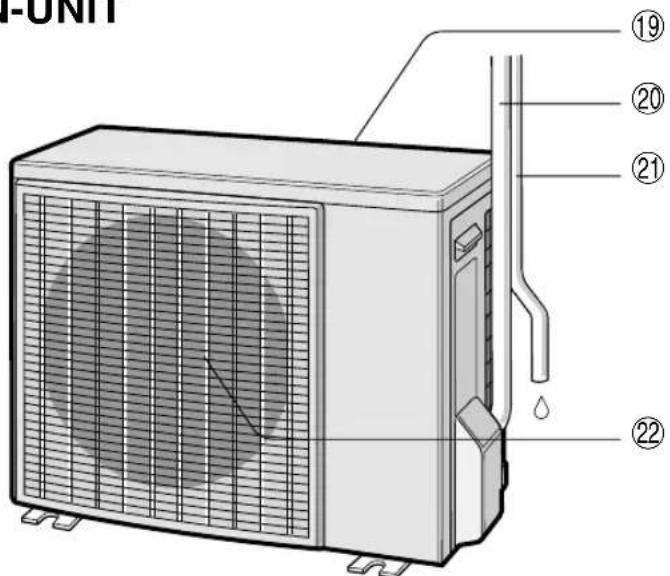

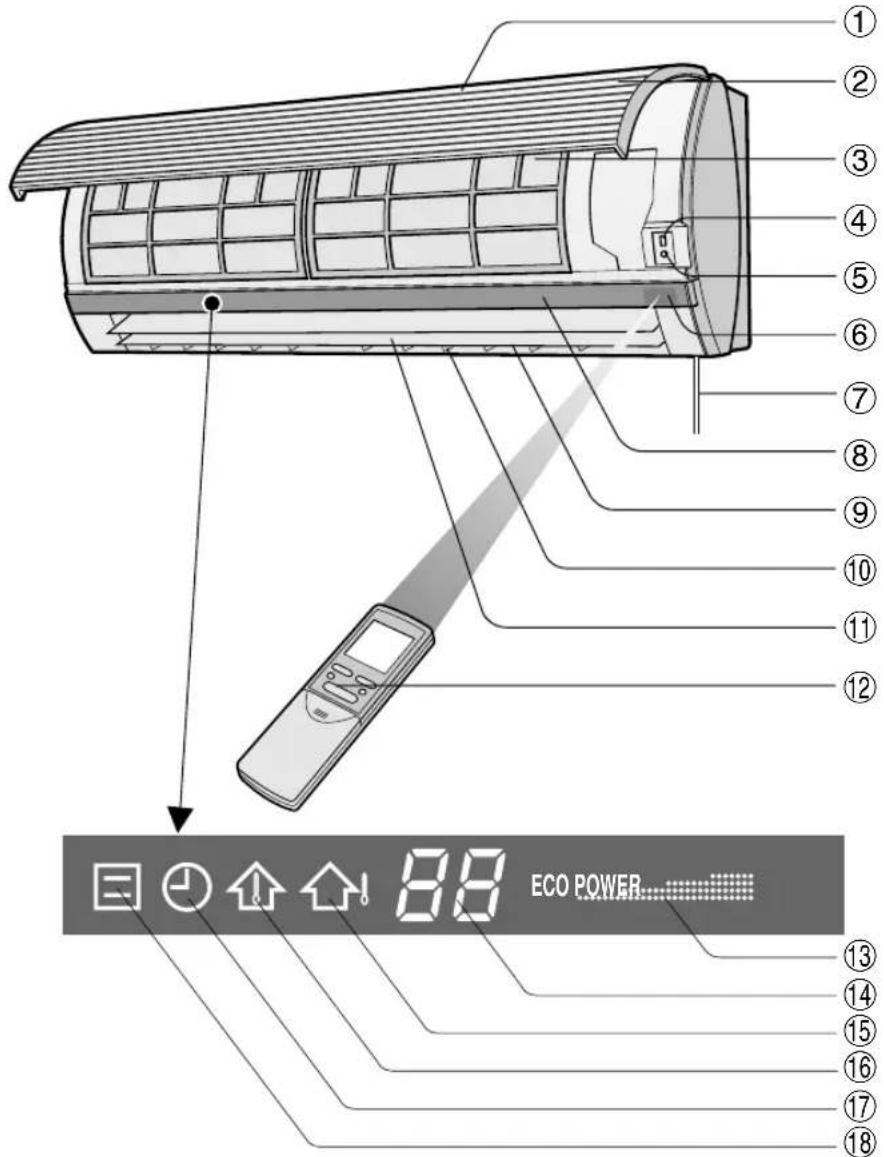

N-3BENAMING VAN DE ONDERDELEN

1 Inlaat (lucht) 2 Opklapbaar paneel 3 Luchtfilters 4 VERMOGEN-KIEZER (alleen voor AY-X13CR/ AH-X13CR) 5 HELP-toets (AUX.) 6 ONTVANGST-venster 7 Netsnoer 8 Indicatorpaneel 9 Verticaal instelbare jaloezieën 0 Horizontaal instelbare jaloezieën q Uitlaat (lucht) w Afstandsbediening e VERMOGEN-MONITOR r TEMPERATUUR-INDICATOR t BUITENTEMPERATUUR- indicator (groen ) y KAMERTEMPERATUUR- indicator (groen ) u SCHAKELKLOK-indicator (oranje ) i BEDRIJF-indicator (rood ) BUITEN-UNIT OPMERKING: De toestellen kunnen in werkelijkheid iets verschillen van bovenstaande afbeeldingen. BINNEN-UNIT o Inlaat (lucht) p Koelstofbuis en tussenkabel a Afvoerslang s Uitlaat (lucht)

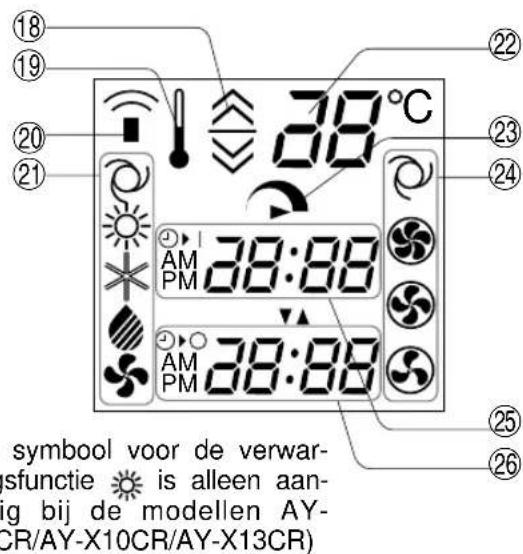

N-4 ECO POWERNEDERLANDS AFSTANDSBEDIENING 1 ZENDER 2 DISPLAY (LCD-scherm) 3 THERMOSTAAT-toets 4 VOLVERMOGEN-toets 5 DISPLAY-toets 6 AAN/UIT-toets 7 FUNCTIE-toets (MODE) 8 VENTILATOR-toets (FAN) 9 UITSCHAKELTIJD-toets (TIMER OFF) (voor instelling van de schakelklok) 0 ZWENK-toets (SWING) q ÉÉN-UURS TIMER-toets w SCHAKELKLOK INSTELLEN/ANNULEREN- toets (TIMER SET/CANCEL) e INSCHAKELTIJD-toets (TIMER ON) (voor instelling van de schakelklok) r TIJD VOORUIT-toets (TIME ADVANCE) t KLOK-toets (CLOCK) y Geeft aan dat het BATTERIJVAK zich onder dit teken bevindt u TIJD ACHTERUIT-toets (TIME REVERSE) g INSCHAKELTIJD-INDICATOR/KLOK Toont de ingestelde inschakeltijd van de schakelklok of de huidige tijd. h UITSCHAKELTIJD-INDICATOR Toont de ingestelde uitschakeltijd van de schakelklok of de één-uurs timer.

(Het symbool voor de verwar-mingsfunctie is alleen aan-wezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR) i THERMOSTAATINSTELLING VOOR DE

AFSTANDSBEDIENING (Het symbool voor de verwarmingsfunctie isalleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

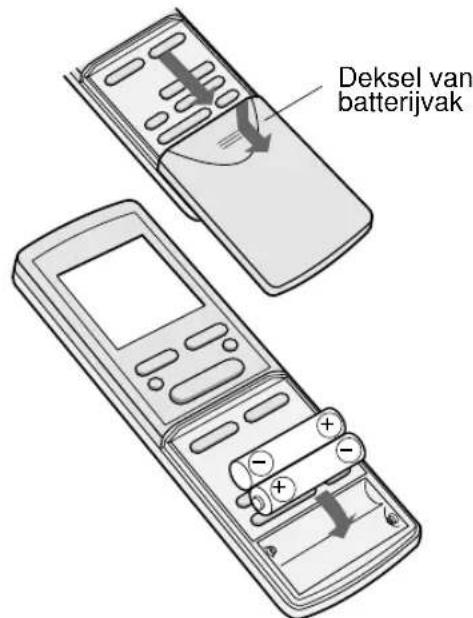

FULL POWER SET/C N-51 Verwijder het deksel van hetbatterijvak. Leg twee batterijen in het vak en let hierbij op de polen ± en —.

• Als de batterijen op de juistemanier in het vak zijn gelegd, verschijnt “AM 6:00” op het dis- play. Plaats het deksel terug op hetbatterijvak.

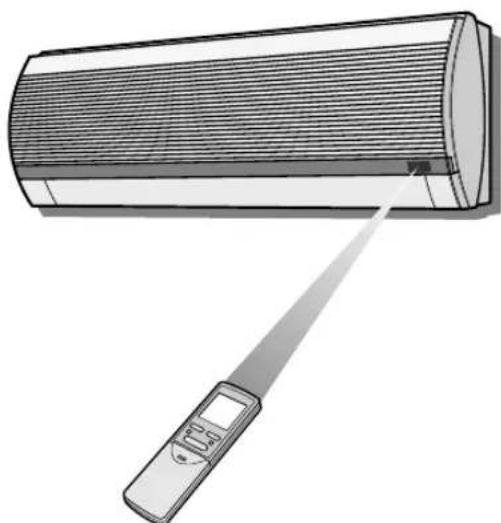

DE AFSTANDSBEDIENING GEBRUIKEN

• Bij normaal gebruik hebben de batterijen een levensduur van ongeveer één jaar.
• Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk wordenvervangen door nieuwe batterijen van hetzelfde type.• Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert,verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug.• Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurendelangere tijd niet wordt gebruikt. Richt de afstandsbediening op het ontvangstvenster van de binnen- unit en druk op de gewenste toets. De eenheid geeft een geluids- signaal wanneer het signaal van de afstandsbediening is ontvangen.
• Zorg ervoor dat er geen gordijnen of an-dere voorwerpen tussen de afstandsbe-diening en de binnen-unit zijn.• De afstandsbediening heeft een bereikvan ongeveer 7 meter. BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

Deksel vanbatterijvak N-6NEDERLANDS LET OP

• Zorg ervoor, dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat hierdoor de afstandsbediening wordt gehinderd. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.

• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.

• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.

• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schokken omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd. DE KLOK INSTELLEN OP DE HUIDIGE TIJD De klok beschikt over twee tijdsaanduidingen: de 12-uurs aanduiding en de 24-uurs aanduiding.

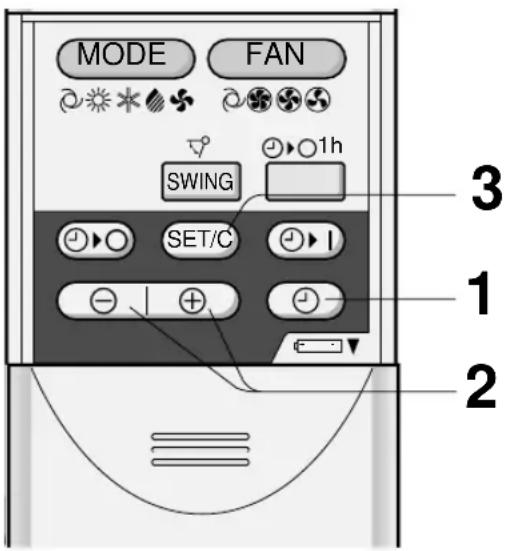

Druk eenmaal op de KLOK-toets om de klok in te stellen op de 12-uurs aanduiding. Druk tweemaal op de KLOK-toets om de klok in te stellen op de 24-uurs aanduiding.

Druk op de TIJD VOORUIT- of de TIJD ACH- TERUIT-toets om de klok in te stellen op de huidige tijd.

• Houd de toets ingedrukt om de tijd met een hogere snelheid te laten veranderen.

• De dubbele punt (:) begint te knipperen om aan te geven dat de tijd is ingesteld en de klok loopt. OPMERKING:

• De huidige tijd kan niet worden ingesteld wanneer de schakelklok is ingeschakeld.

(Het symbool voor de verwar-mingsfunctie is alleen aan-wezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)||{{

SET/C Voorbeeld: 5 uur ’s middags Klok Display 12-uurs aanduiding PM 5:00 24-uurs aanduiding 17:00 2Druk op de THERMOSTAAT-toets om de gewenste temperatuur in te stellen.

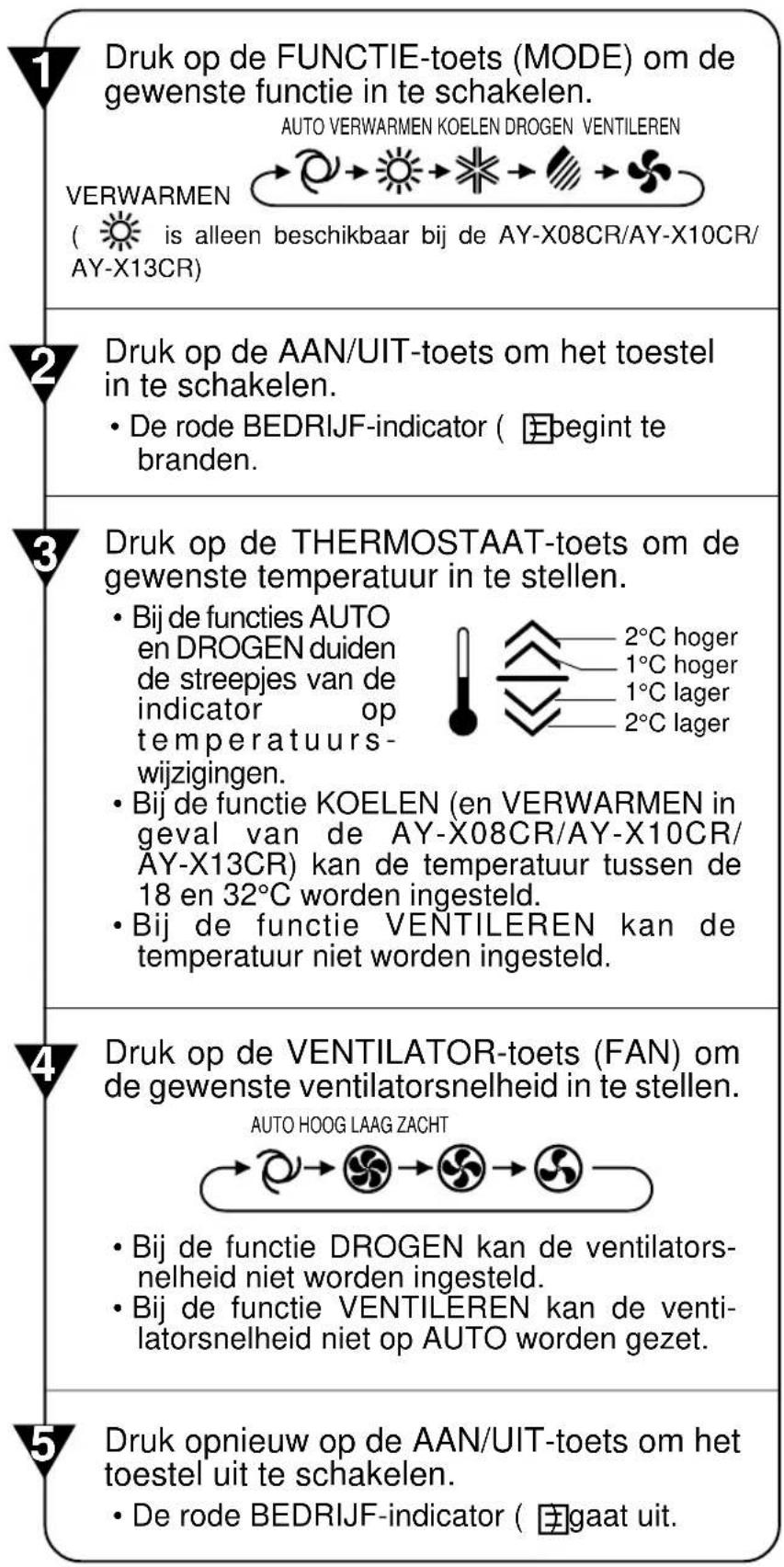

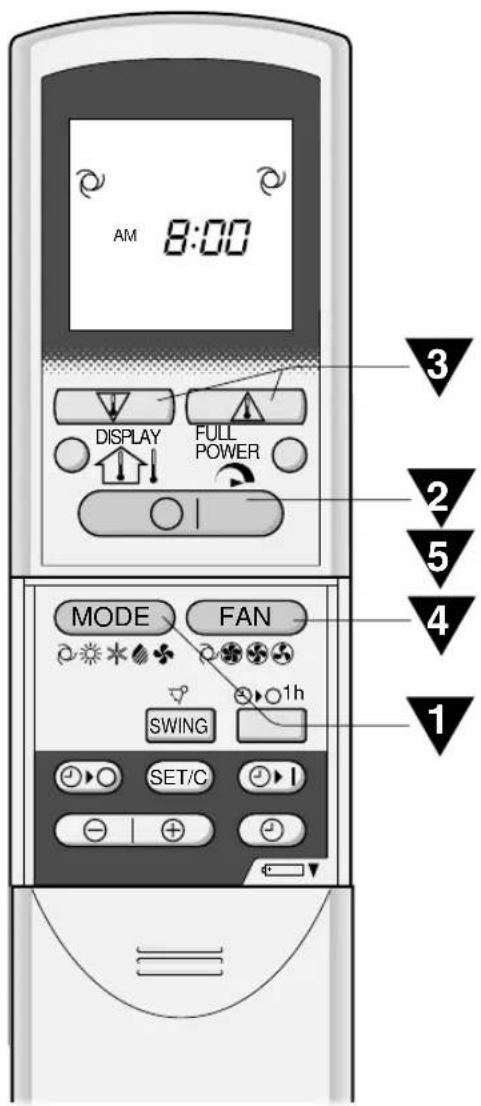

Druk op de AAN/UIT-toets om het toestel in te schakelen.

is alleen beschikbaar bij de AY-X08CR/AY-X10CR/ AY-X13CR) Druk op de FUNCTIE-toets (MODE) om de gewenste functie in te schakelen. 2°C hoger 1°C hoger 1°C lager 2°C lager

• Bij de functie DROGEN kan de ventilators- nelheid niet worden ingesteld.

• Bij de functie VENTILEREN kan de venti- latorsnelheid niet op AUTO worden gezet. Druk opnieuw op de AAN/UIT-toets om het toestel uit te schakelen.

• De rode BEDRIJF-indicator ( ) gaat uit. (Het symbool voor de verwar- mingsfunctie is alleen aan- wezig bij de modellen AY-X08CR/ AY-X10CR/AY-X13CR) Druk op de VENTILATOR-toets (FAN) om de gewenste ventilatorsnelheid in te stellen.

• Bij de functies AUTO en DROGEN duiden de streepjes van de indicator op temperatuurs- wijzigingen.

• Bij de functie KOELEN (en VERWARMEN in geval van de AY-X08CR/AY-X10CR/ AY-X13CR) kan de temperatuur tussen de 18 en 32°C worden ingesteld.

• Bij de functie VENTILEREN kan de temperatuur niet worden ingesteld.

5NEDERLANDS Als de buitentemperatuur verandert terwijl u de airconditioner gebruikt, veranderen de tempe- ratuurinstellingen automatisch zoals aangegeven op het schema. FUNCTIE OVERSCHAKELEN (alleen voor de modellen AY-X08CR/AY-X10CR/AY-X13CR) In seizoenen waarin u overdag wilt KOELEN en ’s nachts VERWARMEN, of als de kamer- temperatuur door een extra verwarmingstoestel veel hoger wordt dan de temperatuurinstelling, schakelt de functie automatisch over tussen VERWARMEN en KOELEN om de kamertempe- ratuur aangenaam te houden. Bij de functie AUTO worden temperatuur en functie automatisch ingesteld op basis van de ka- mertemperatuur en de buitentemperatuur zodra het toestel wordt ingeschakeld. Functie- en temperatuurinstellingen voor de modellen AH-X08CR/AH-X10CR/AH-X13CR Functie- en temperatuurinstellingen voor de modellen AY-X08CR/AY-X10CR/AY-X13CR De waarden tussen ( ) zijntemperatuurinstellingen

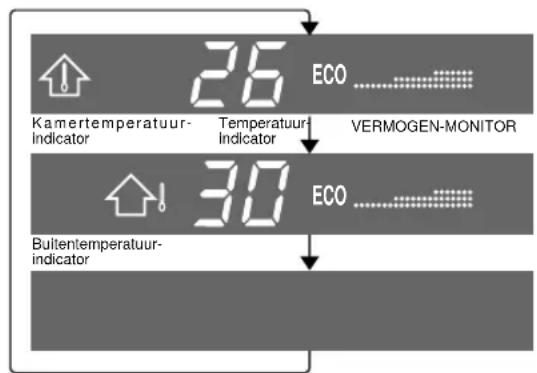

TIPS VOOR HET INDICATORPANEEL

Bij iedere druk op de DISPLAY-toets verandert het indicatorpaneel als volgt. De kamertemperatuur en de VERMOGEN- MONITOR verschijnen op het display. De buitentemperatuur en de VERMOGEN- MONITOR verschijnen op het display. Geen display. VERMOGEN-MONITOR

DISPLAY FULL POWER292128 342921 De waarden tussen ( ) zijntemperatuurinstellingen Wanneer de kamertemperatuur of de buitentemperatuur op het display staat, geeft de VER- MOGEN-MONITOR het vermogen aan in 4 niveaus (3 niveaus voor de functie DROGEN). Wanneer de airconditioner op maximaal vermogen werkt in de functie KOELEN (en VERWARMEN voor AY-X08CR/AY-X10CR/AY-X13CR), begint “Power” te branden en wordt “Eco” gedoofd op het indicatorpaneel. OPMERKINGEN:

• De aangegeven temperaturen zijn bij benadering en kunnen afwijken van de echte temperaturen.

• Bereiken van het temperatuurdisplay Kamertemperatuur: 0°C ~ 40°C ( wordt aangegeven bij een temperatuur van minder dan 0°C; wordt aangegeven bij een temperatuur van meer dan 40°C) Buitentemperatuur: -9°C ~ 45°C ( wordt aangegeven bij een temperatuur van minder dan -9°C; wordt aangegeven bij een temperatuur van meer dan 45°C)

• wordt aangegeven tijdens de eerste minuut dat u het toestel gebruikt terwijl de temperatuur wordt gemeten.

• Wanneer het toestel niet werkt kan alleen de kamertemperatuur worden aangegeven. N-9 Drogen

2°C Ventilator Kamertemperatuur- indicator Temperatuur- indicator Buitentemperatuur- indicator

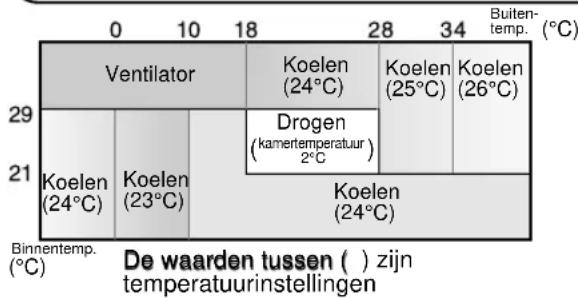

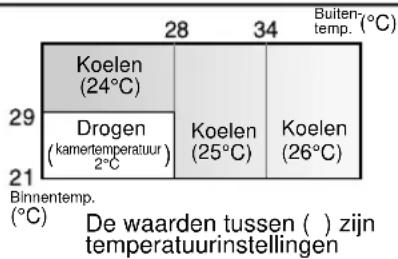

TIPS VOOR DE AUTO FUNCTIE

(°C) (°C) (°C) (°C) VERMOGEN-MONITOR ECO ECOKOELEN- en DROGEN-functie Horizontale luchtstroming VENTILEREN-functie Diagonale luchtstroming (en VERWARMEN voor de AY-X08CR/AY-X10CR/AY-X13CR) VERTICALE LUCHTSTROOMRICHTING Voor optimaal comfort wordt de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel laat zien:

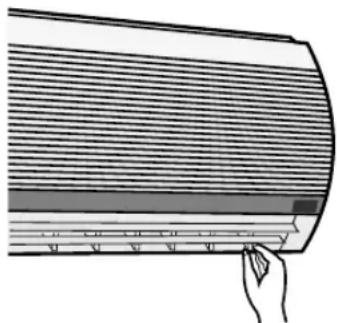

INSTELLEN VAN DE LUCHTSTROOMRICHTING

KOELEN- en DROGEN-functieVENTILEREN-functie (enVERWARMEN voor deAY-X08CR/AY-X10CR/AY-X13CR)Het instelbereik isbeperkter dan hetzwenkbereik omcondensdruppels tevoorkomen.Het instelbereik isgroter, zodat deluchtstroom naar devloer kan wordengericht. Pak de horizontaal instelbare jaloe- zieën vast zoals de afbeelding laat zien en stel de luchtstroomrichting naar voorkeur in. Druk eenmaal op de ZWENK-toets (SWING) van de afstandsbediening.

• De stand van de verticaal instelbare jaloezieën verandert voortdurend. Druk nogmaals op de ZWENK-toets (SWING) wanneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieën worden stilgezet binnen het bereik op de afbeelding.

• De gewijzigde positie wordt in het geheugen opgeslagen en de vol- gende keer dat u het toestel ge- bruikt wordt automatisch dezelfde positie ingesteld. Instelbereik LET OP HORIZONTALE LUCHTSTROOMRICHTING Stel de verticaal instelbare jaloezieën nooit met de hand in.

• Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.

• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

INSTELLEN VAN DE LUCHTSTROOMRICHTING

N-10NEDERLANDS N-11 VOLVERMOGEN-BEDIENING Bij deze functie werkt de airconditioner op maximum vermogen. Met deze functie kunt u uw kamer sneller koelen (of verwarmen met de modellen AY-X08CR/AY- X10CR/AY-X13CR) wanneer u thuiskomt.

• Op het display van de afstandsbediening verschijnt “1 h”.
• De oranje SCHAKELKLOK-indicator ( ) op hettoestel begint te branden.• Het toestel wordt na een uur automatisch uitge-schakeld. UITSCHAKELEN Druk op de SCHAKELKLOK INSTELLEN/ANNU- LEREN-toets (SET/C).
• De oranje SCHAKELKLOK-indicator ( ) op het toestelgaat uit.U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets.
• De rode BEDRIJF-indicator ( ) en de oranje SCHAKEL- KLOK-indicator ( ) op het toestel gaat uit.

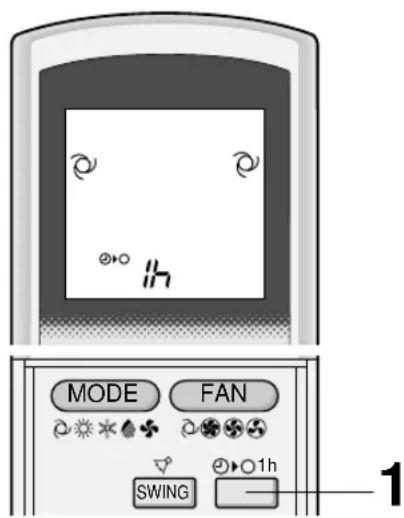

Wanneer de ÉÉN-UURS TIMER wordt ingeschakeld, wordt het toestel na een uur automatisch uitgeschakeld. ÉÉN-UURS TIMER

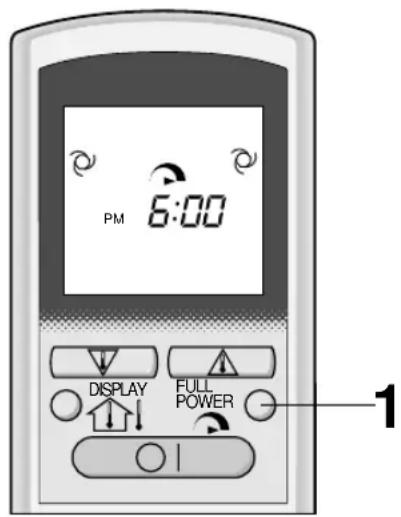

Druk op de VOLVERMOGEN-toets (FULL POWER) terwijl het toestel is ingeschakeld om de VOLVERMOGEN-functie in te schakelen.

• Het symbool voor de VOLVERMOGEN-functie ver-schijnt op het display van de afstandsbediening .• De temperatuuraanduiding verdwijnt. UITSCHAKELEN Druk nogmaals op de VOLVERMOGEN-toets (FULL POWER).
• De VOLVERMOGEN-functie wordt ook uitgeschakeldwanneer u de bedieningsstand wijzigt of wanneer hettoestel wordt uitgeschakeld. OPMERKINGEN:
• De VOLVERMOGEN-functie is niet beschikbaar bij defunctie VENTILEREN.• De temperatuur kan niet worden ingesteld terwijl deVOLVERMOGEN-functie is ingeschakeld. OPMERKINGEN:

• De ÉÉN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.

• Wanneer de ÉÉN-UURS TIMER wordt ingesteld terwijl het toestel niet is ingeschakeld, zal het toestel gedurende één uur werken in de van tevoren ingestelde functie.
• Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de ÉÉN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals op de ÉÉN-UURS TIMER-toets.• Als de INSCHAKELTIJD- EN UITSCHAKELTIJD zijn ingesteld, wist de SCHAKELKLOKANNULEREN-toets alle instellingen. (Het symbool voor deverwarmingsfunctie is alleenaanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

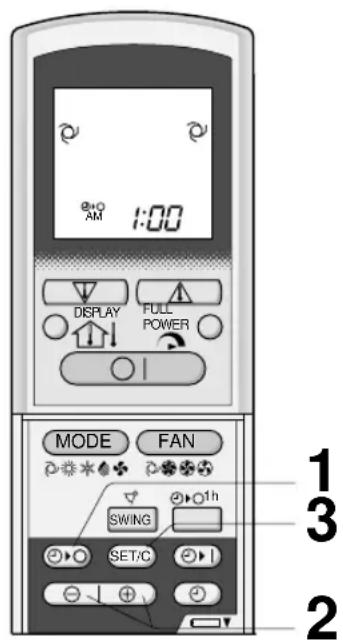

De UITSCHAKELTIJD-indicator begint te knipperen; druk op de TIJD VOORUIT of TIJD ACHTERUIT-toets om de gewenste uitschakeltijd in te stellen. (De tijd kan in intervallen van 10 minuten worden ingesteld.)

Richt de afstandsbediening op het ontvangst- venster en druk op de SCHAKELKLOK INSTELLEN/ANNULEREN-toets (SET/C) toets.

op het toestel begint te branden.

• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ont- vangen. OPMERKINGEN: Controleer voordat u de schakelklok instelt of de klok op de huidige tijd is ingesteld. AUTOMATISCH UITSCHAKELEN Annuleer eerst de schakeltijd en stel ver- volgens een nieuwe schakeltijd in. SCHAKELTIJDEN WIJZIGEN(Het symbool voor de verwar-mingsfunctie is alleen aan-wezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)DE SCHAKELKLOK ANNULEREN Druk op de SCHAKELKLOK INSTELLEN/ ANNULEREN-toets (SET/C).

) op het toestel gaat uit.

• De huidige tijd verschijnt op het display van de afstandsbediening.

TIPS VOOR AUTOMATISCHUITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, wordt de temperatuur automa-tisch bewaakt om te voorkomen dat het in de kamer te heet of te koud wordt terwijl u slaapt. (Automatische sluimerfunctie) KOELEN/DROGEN-FUNCTIE:

• Een uur nadat bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 1°C hoger gezet dan de oors-pronkelijke instelling. VERWARMEN-FUNCTIE: (alleen voor de modellen AY-X08CR/AY-X10CR/AY-X13CR)
• Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 3 C lager gezet dan de oorspronkelijke instelling. OPMERKING:

• De automatische sluimerfunctie wordt bij de functie VENTILEREN niet ingeschakeld.

• Wanneer de INSCHAKELTIJD, de UIT- SCHAKELTIJD en de ÉÉN-UURS TIMER zijn ingesteld, worden beide tijden gean- nuleerd als u op de SCHAKELKLOK AN- NULEREN-toets drukt. (Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

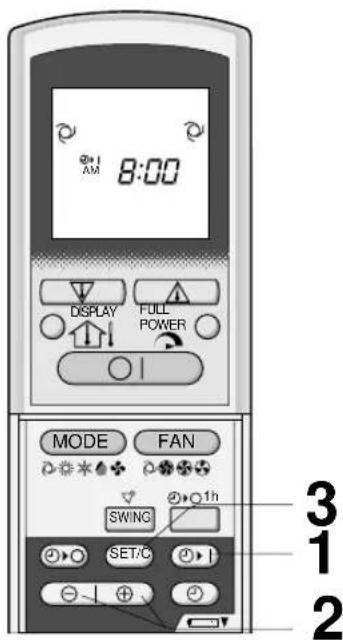

Druk op de INSCHAKELTIJD-toets ( ).

De INSCHAKELTIJD-indicator begint te knipperen; druk op de TIJD VOORUIT of TIJD ACHTERUIT- toets om de gewenste uitschakeltijd in te stellen. (De tijd kan in intervallen van 10 minuten worden ingesteld.)

Richt de afstandsbediening op het ontvangst- venster en druk op de SCHAKELKLOK INSTEL- LEN/ANNULEREN-toets (SET/C) toets.

• De oranje SCHAKELKLOK-indicator ( ) op het toestel begint te branden.

• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ont- vangen.

Kies de gewenste functie.

• Het toestel wordt ingeschakeld voordat de inge- stelde tijd is bereikt, zodat de kamer op de ge- wenste temperatuur is gebracht wanneer de inge-stelde tijd wordt bereikt. (Ontwaakfunctie) Voorbeeld: Om het toestel om 11:00 uur ’s avonds uit te schakelen en de kamer (met dezelfde functie en temperatuursinstelling) om 7:00 uur ’s morgens weer op temperatuur te hebben.

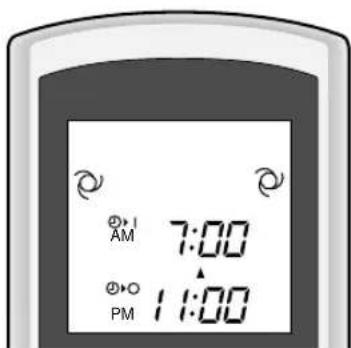

Stel de UITSCHAKELTIJD in op 11:00 uur ’s avonds terwijl het toestel is ingeschakeld.

Stel de INSCHAKELTIJD in op 7:00 uur ’s morgens. De pijltjes ( of ) tussen de INSCHAKELTIJD-indicator en de UITSCHAKELTIJD-indicator geven aan welke schakelklok het eerst wordt geactiveerd. HILFSBETRIEB U kunt de INSCHAKELTIJD en de UITSCHAKELTIJD combineren.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-X08CR/AY-X10CR/AY-X13CR)

• Het is niet mogelijk om de INSCHAKELTIJD en de UITSCHAKELTIJD zodanig te programmeren, dat het toestel met verschillende temperaturen of functies in werking wordt gezet.

• Beide schakelklokken kunnen worden geprogrammeerd om de ander te activeren.WARTUNG Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is. INSCHAKELEN Open het voorpaneel van de binnen-unit en druk op de HELP-toets (AUX.) op het bedieningspaneel.
• De rode BEDRIJF-indicator ( ) van het toestel begint tebranden en het toestel wordt ingeschakeld waarbijautomatisch de functie AUTO wordt gekozen.• De ventilatorsnelheid en de temperatuur worden inge-steld opAUTO. UITSCHAKELEN Druk opnieuw op de HELP-toets (AUX.) op het bedieningspaneel.
• De rode BEDRIJF-indicator ( ) van het toestel gaat uit. OPMERKING: Wanneer u tijdens normaal gebruik op de HELP-toets (AUX.) drukt, wordt het toestel uitgeschakeld. Wanneer u de airconditioner installeert in een huis met een beperkte stroomcapaciteit, dient u de VERMOGENKIEZER op “L” te zetten. De airconditioner werkt dan met verminderd vermogen, waardoor u voorkomt dat de stroomonderbreker wordt ingeschakeld of de zekering springt.
• De capaciteit voor KOELEN of VERWARMEN (voor model AY-X13CR) is beperkt in de “L”-stand.• Neem contact op met uw dealer of een erkend installateur als destroomonderbreker voortdurend wordt ingeschakeld of als dezekering springt zelfs als de “L”-stand al is ingesteld. AH-X13CR AY-X13CR Maximum ampère 9 A 12 A in “H”-stand Maximum ampère 7 A 8 A in “L”-stand Luchtzuiveringsfilter Het luchtzuiveringsfilter verwijdert stof en tabaksgeur uit de lucht wanneer het toestel is ingeschakeld en zorgt voor een schone lucht. Het antibacterieel materiaal van het luchtzuiveringsfilter schakelt de opgezogen virussen en andere ziektekiemen uit. Het wegwerptype kan ongeveer 3~6 maanden worden gebruikt Neem contact op met uw dealer als u dit accessoire wilt kopen. Type AZ-F900B AUX.

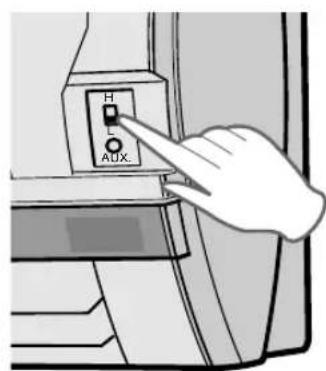

AUX. ACCESSOIRES VERMOGENKIEZER (alleen voor de modellen AY-X13CR/AH-X13CR) HELP-FUNCTIE N-14NEDERLANDS BEVOR LET OP Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert.

De luchtfilters dienen elke twee weken te wordengereinigd.

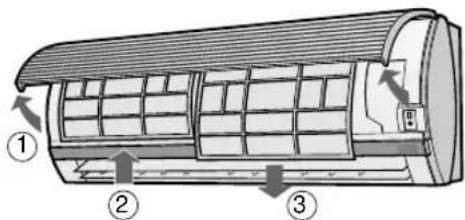

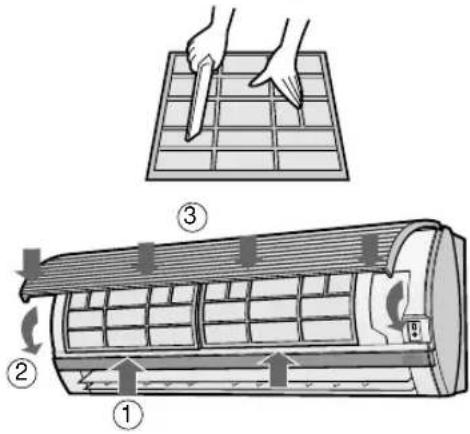

VERWIJDER DE FILTERS

1 Open het voorpaneel. 2 Druk de luchtfilters iets omhoog om ze te ontgren- delen. 3 Trek de luchtfilters omlaag en verwijder ze.

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm wa- ter en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

1 Plaats de filters in de oorspronkelijke stand terug. 2 Sluit het voorpaneel. 3 Druk het midden van het voorpaneel stevig aan om het paneel te vergrendelen.

• Reinig het toestel en de afstandsbediening met een zachte doek.

• Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.

• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmid- delen. ONDERHOUD NA SEIZOENSGEBRUIK

Stel het toestel ongeveer een halve dag in werking in de functie VEN- TILEREN, zodat het mechanisme goed kan drogen.

Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen.

Reinig de filters en plaats ze terug. ONDERHOUD VOOR SEIZOENSGEBRUIK

Controleer of de luchtfilters schoon zijn.

Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten. LET OP

Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is beve- stigd. ONDERHOUD N-15WANNEER HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIENING ONTVANGT Controleer of de batterijen van de afstandsbediening leeg zijn. Probeer het signaal opnieuw te verzenden door de afstands- bediening goed op het ont- vangstvenster van het toestel te richten. Controleer of de batterijen met de polen in de juiste rich- ting in de afstandsbediening zijn gelegd. N-16

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIET

Het toestel werkt niet wanneer het direct nadat het is uitgeschakeld weer wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschermen. Wacht 3 minuten voordat u het toestel bedient.

HET TOESTEL BLAAST GEEN WARME LUCHT

(Modellen AY-X08CR/AY-X10CR/AY-X13CR)Het toestel is bezig met voorverwarmen of ontdooien. KRAKENDE GELUIDEN Het kan voorkomen dat het toestel krakende geluiden produceert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurwijzigingen. Controleer of de stroomonderbreker is geactiveerd of de zekering is gesprongen. ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT) Controleer de filters. Indien vuil, reinigen. Controleer de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies. Controleer of de thermostaat op de juiste stand is inge- steld. Controleer of ramen en deuren goed gesloten zijn. Een groot aantal mensen in de kamer kan er de oorzaak van zijn dat de gewenste tempe- ratuur niet bereikt wordt. Controleer de kamer op de aanwezigheid van toestellen die warmte kunnen afgeven. GEURTJES Er kunnen geurtjes van tapijten en meubelen worden opgezogen, die daarna weer worden uitgeblazen, evenals de geur van de onderdelen van de aircon- ditioner. SUIZENDE GELUIDEN Het zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt. WATERDAMPEN

• In de functies KOELEN en DROGEN zijn soms wat waterdampen bij de luch- tuitlaat zichtbaar, wat wordt veroorzaakt door het verschil tussen de kamertem- peratuur en de temperatuur van de lucht die door het toestel wordt uitgeblazen.

• In de functie VERWARMEN kunnen tijdens het ontdooien soms wat water- dampen worden uitgestoten. (Alleen bij de modellen AY-X08CR/AY-X10CR/ AY-X13CR)

DE BUITEN-UNIT STOPT NIET

Nadat de bediening is stopgezet, kan de ventilator van de buiten-unit ongeveer een minuut blijven draaien om het toestel te laten afkoelen. Bel de onderhoudsdienst wanneer de BEDRIJF-indicator, de SCHAKELKLOK-indicator en de TEMPERATUUR-INDICATOR op het indicatorpaneel knipperen. Als het lijkt alsof het toestel een defect vertoont, controleert u onderstaande punten voordat u de onderhoudsdienst belt.
