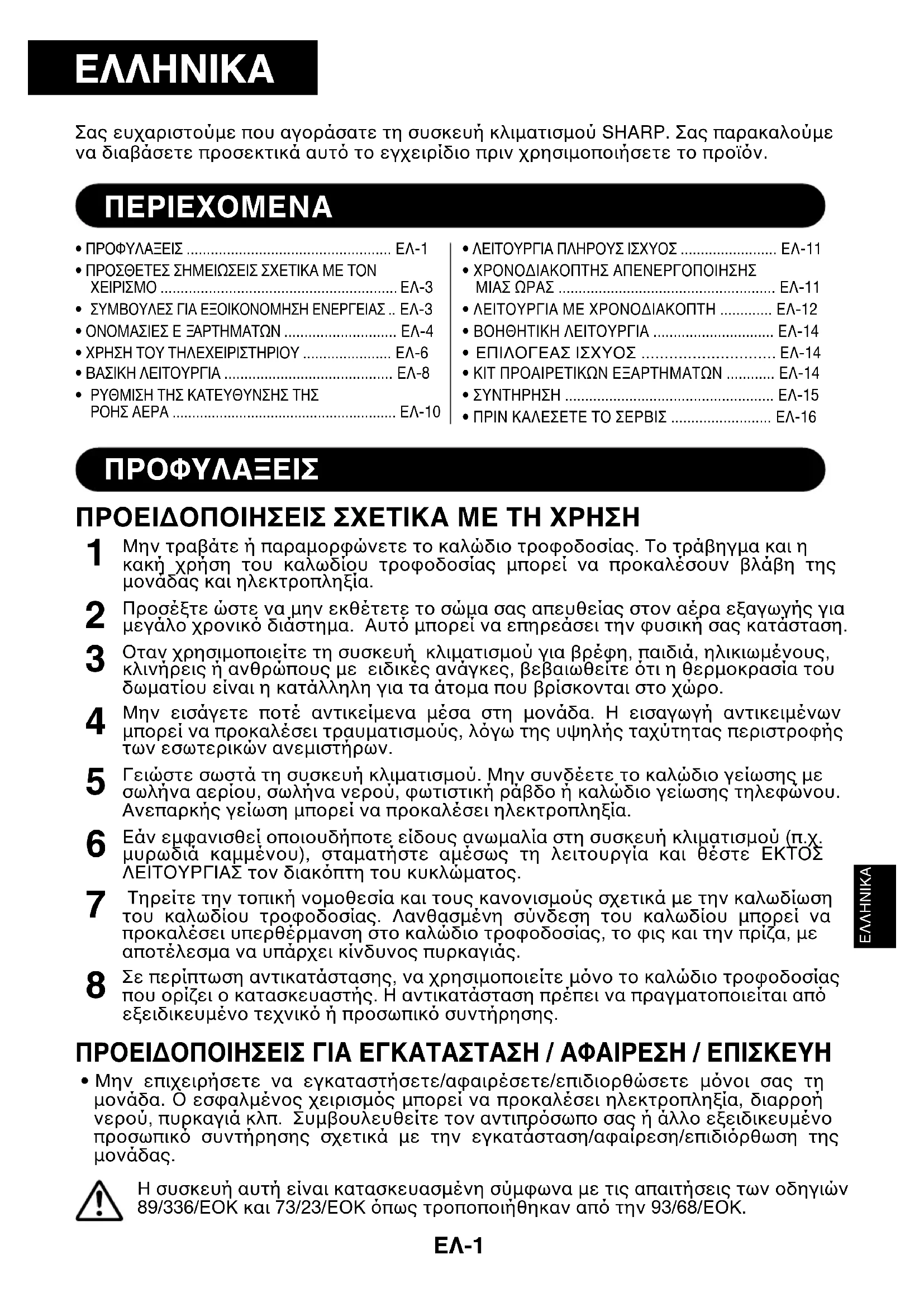

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AHX13CR SHARP

Σας ευχαριστούµε που αγοράσατε τη συσκευή κλιµατισµού SHARP. Σας παρακαλούµενα διαβάσετε προσεκτικά αυτ& το εγχειρίδιο πριν χρησιµοποιήσετε το προϊ&ν.• ΠΡΟΦΥΛΑΞΕΙΣ ................................................... EΛ-1• ΠΡΟΣΘΕΤΕΣ ΣΗΜΕΙΩΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΧΕΙΡΙΣΜΟ ........................................................... EΛ-3

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ .. EΛ-3

• ΟΝΟΜΑΣΙΕΣ Ε ΑΡΤΗΜΑΤΩΝ ............................ EΛ-4• ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ...................... EΛ-6• ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ .......................................... EΛ-8 ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΤΗΣΡΟΗΣ ΑΕΡΑ .........................................................EΛ-10 ΠΕΡΙΕΧΟΜΕΝΑ
• ΛΕΙΤΟΥΡΓΙΑ ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ ........................ EΛ-11• ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣΜΙΑΣ ΩΡΑΣ ...................................................... EΛ-11• ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ............. EΛ-12• ΒΟΗΘΗΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ .............................. EΛ-14 ΕΠΙΛΟΓΕΑΣ ΙΣΧΥΟΣ .............................EΛ-14• ΚΙΤ ΠΡΟΑΙΡΕΤΙΚΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ............ EΛ-14• ΣΥΝΤΗΡΗΣΗ .................................................... EΛ-15• ΠΡΙΝ ΚΑΛΕΣΕΤΕ ΤΟ ΣΕΡΒΙΣ ......................... EΛ-16 ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΧΡΗΣΗ

Μην τραβάτε ή παραµορφώνετε το καλώδιο τροφοδοσίας. Το τράβηγµα και ηκακή χρήση του καλωδίου τροφοδοσίας µπορεί να προκαλέσουν βλάβη τηςµονάδας και ηλεκτροπληξία. Προσέξτε ώστε να µην εκθέτετε το σώµα σας απευθείας στον αέρα εξαγωγής γιαµεγάλο χρονικ& διάστηµα. Αυτ& µπορεί να επηρεάσει την φυσική σας κατάσταση. Οταν χρησιµοποιείτε τη συσκευή κλιµατισµού για βρέφη, παιδιά, ηλικιωµένους,κλινήρεις ή ανθρώπους µε ειδικές ανάγκες, βεβαιωθείτε &τι η θερµοκρασία τουδωµατίου είναι η κατάλληλη για τα άτοµα που βρίσκονται στο χώρο. Μην εισάγετε ποτέ αντικείµενα µέσα στη µονάδα. Η εισαγωγή αντικειµένωνµπορεί να προκαλέσει τραυµατισµούς, λ&γω της υψηλής ταχύτητας περιστροφήςτων εσωτερικών ανεµιστήρων. Γειώστε σωστά τη συσκευή κλιµατισµού. Μην συνδέετε το καλώδιο γείωσης µεσωλήνα αερίου, σωλήνα νερού, φωτιστική ράβδο ή καλώδιο γείωσης τηλεφώνου.Ανεπαρκής γείωση µπορεί να προκαλέσει ηλεκτροπληξία. Εάν εµφανισθεί οποιουδήποτε είδους ανωµαλία στη συσκευή κλιµατισµού (π.χ. µυρωδιά καµµένου), σταµατήστε αµέσως τη λειτουργία και θέστε ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ τον διακ&πτη του κυκλώµατος. Τηρείτε την τοπική νοµοθεσία και τους κανονισµούς σχετικά µε την καλωδίωσητου καλωδίου τροφοδοσίας. Λανθασµένη σύνδεση του καλωδίου µπορεί ναπροκαλέσει υπερθέρµανση στο καλώδιο τροφοδοσίας, το φις και την πρίζα, µεαποτέλεσµα να υπάρχει κίνδυνος πυρκαγιάς. Σε περίπτωση αντικατάστασης, να χρησιµοποιείτε µ&νο το καλώδιο τροφοδοσίαςπου ορίζει ο κατασκευαστής. Η αντικατάσταση πρέπει να πραγµατοποιείται απ&εξειδικευµένο τεχνικ& ή προσωπικ& συντήρησης. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ / ΑΦΑΙΡΕΣΗ / ΕΠΙΣΚΕΥΗ

• Μην επιχειρήσετε να εγκαταστήσετε/αφαιρέσετε/επιδιορθώσετε µ&νοι σας τη µονάδα. Ο εσφαλµένος χειρισµ&ς µπορεί να προκαλέσει ηλεκτροπληξία, διαρροή νερού, πυρκαγιά κλπ. Συµβουλευθείτε τον αντιπρ&σωπο σας ή άλλο εξειδικευµένοπροσωπικ& συντήρησης σχετικά µε την εγκατάσταση/αφαίρεση/επιδι&ρθωση τηςµονάδας.Η συσκευή αυτή είναι κατασκευασµένη σύµφωνα µε τις απαιτήσεις των οδηγιών89/336/ΕΟΚ και 73/23/ΕΟΚ &πως τροποποιήθηκαν απ& την 93/68/ΕΟΚ. ΠΡΟΦΥΛΑΞΕΙΣΠΡΟΦΥΛΑΞΕΙΣ ΠΡΟΣΟΧΗ ΚΑΤΑ ΤΗ ΧΡΗΣΗ

Να ανοίγετε περιοδικά ένα παράθυρο ή µία π&ρτα για να αερίζετε το δωµάτιο, ειδικά &ταν χρησιµοποιείτε συσκευές αερίου. Ανεπαρκής αερισµ&ς µπορεί να προκαλέσει έλλειψη οξυγ&νου.

Μην χειρίζεστε τα πλήκτρα µε υγρά χέρια. Υπάρχει κίνδυνος ηλεκτροπληξίας.

Για λ&γους ασφαλείας, θέστε το διακ&πτη παροχής ρεύµατος εκτ&ς λειτουργίας &ταν δεν πρ&κειται να χρησιµοποιήσετε τη µονάδα για µεγάλο χρονικ& διάστηµα.

Ελέγχετε περιοδικά τη βάση στήριξης της εξωτερικής µονάδας για τυχ&ν φθορές και βεβαιώνεστε &τι είναι σωστά στερεωµένη στη θέση του.

Μην τοποθετείτε ο,τιδήποτε επάνω στην εξωτερική µονάδα και µην πατάτε επάνω της. Τα αντικείµενα ή τα άτοµα µπορεί να πέσουν και να προκληθεί τραυµατισµ&ς.

Η µονάδα αυτή είναι σχεδιασµένη για οικιακή χρήση. Μην τη χρησιµοποιείτε για άλλες εφαρµογές &πως σε σπίτια σκύλων ή θερµοκήπια για την ανάπτυξη ζώων

Μην τοποθετείτε δοχείο µε νερ& επάνω στη µονάδα Εάν διεισδύσει νερ& στη µονάδα, υπάρχει κίνδυνος φθοράς των ηλεκτρικών µονώσεων και πρ&κλησης ηλεκτροπληξίας.

Μη φράσσετε τις εισ&δους και εξ&δους αέρα της µονάδας. Μπορεί να προκληθεί ανεπαρκής απ&δοση ή βλάβες.

Φροντίστε να διακ&ψετε τη λειτουργία και να θέσετε εκτ&ς λειτουργίας τον διακ&πτη παροχής ρεύµατος πριν πραγµατοποιήσετε συντήρηση ή καθαρισµ&. Στο εσωτερικ& της µονάδας υπάρχει ένας περιστρεφ&µενος ανεµιστήρας και µπορεί να τραυµατιστείτε.

Μην καταβρέχετε ή ρίχνετε νερ& απευθείας επάνω στη µονάδα. Το νερ& µπορεί να προκαλέσει ηλεκτροπληξία ή βλάβη του εξοπλισµού.

Η συσκευή αυτή δεν πρέπει να χρησιµοποιείται απ& µικρά παιδιά ή ακατάλληλα άτοµα χωρίς επίβλεψη. Tα παιδιά πρέπει να παρακολουθούνται ώστε να είστε σίγουροι &τι δεν παίζουν µε τη συσκευή. ΠΡΟΣΟΧΗ ΣΤΟ ΣΗΜΕΙΟ ΤΟΠΟΘΕΤΗΣΗΣ/ΕΓΚΑΤΑΣΤΑΣΗΣ

• Βεβαιωθείτε &τι έχετε συνδέσει τη συσκευή κλιµατισµού σε ρεύµα µε την ονοµαστική τάση και συχν&τητα. Εάν η τάση ή η συχν&τητα του ρεύµατος δεν είναι σωστές, θα προκληθεί βλάβη στον εξοπλισµ& και πιθανώς πυρκαγιά.

• Μην εγκαταστήσετε τη µονάδα σε σηµείο &που υπάρχει κίνδυνος διαρροής εύφλεκτων υγρών. Μπορεί να προκληθεί πυρκαγιά. Εγκαταστήστε τη µονάδα σε σηµείο µε τη λιγ&τερη δυνατή σκ&νη, ατµούς και υγρασία στον αέρα.

• Τοποθετήστε τον σωλήνα αποστράγγισης έτσι ώστε να εξασφαλίζεται οµαλή αποστράγγιση. Εάν η αποστράγγιση είναι ανεπαρκής µπορεί να δηµιουργηθεί υγρασία στο δωµάτιο, στα έπιπλα κλπ.

• Βεβαιωθείτε &τι έχει τοποθετηθεί ένας αντιηλεκτροπληξιακ&ς διακ&πτης ή ένας διακ&πτης κυκλώµατος, ανάλογα µε την θέση της εγκατάστασης, ώστε να αποφύγετε την ηλεκτροπληξία. EΛ-2ΕΛΛΗΝΙΚΑ ΕΣΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ

ανώτατο *ριο32°C D.B. 43°C D.B.23°C W.B. -κατώτατο *ριο21°C D.B. 21°C D.B.15°C W.B. - ανώτατο *ριο27°C D.B. 24°C D.B. - 18°C W.B.κατώτατο *ριο20°C D.B. -8.5°C D.B. - -9.5°C W.B. ΠΡΟΣΘΕΤΕΣ ΣΗΜΕΙΩΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΧΕΙΡΙΣΜΟ ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΛΕΙΤΟΥΡΓΙΑΣ

• Η ενσωµατωµένη συσκευήπροστασίας µπορεί να απο-τρέψει τη λειτουργία τηςσυσκευής έξω απ& αυτήτην περιοχή.• Στην έξοδο του αέρα µπο-ρεί να σχηµατισθεί συµπύ-κνωµα εάν η µονάδα λει-τουργεί συνεχώς σε τρ&πολειτουργίας ΨΥΞΗΣ ή ΑΦΥ-ΓΡΑΝΣΗΣ &ταν η υγρασίαείναι µεγαλύτερη απ& 80%. D.B. = ξηρ&ς βολβ&ς W.B. = υγρ&ς βολβ&ς

ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΑ ΜΟΝΤΕΛΑ AY-X08CR/AY-X10CR/AY-X13CR

ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΘΕΡΜΑΝΣΗΣ Κατά τη λειτουργία ΘΕΡΜΑΝΣΗΣ, ο ανεµιστήρας της εσωτερικής µονάδας µπορεί να µην εκκινήσει για δύοέως πέντε λεπτά ύστερα απ& την εκκίνηση της µονάδας, προκειµένου να αποφευχθεί η εξαγωγή κρύου αέρααπ& την µονάδα. ΛΕΙΤΟΥΡΓΙΑ ΑΠΟΨΥΞΗΣ

• Οταν σχηµατιστεί πάγος στον εναλλάκτη θερµ&τητας της εξωτερικής µονάδας κατά τη διάρκεια τηςλειτουργίας ΘΕΡΜΑΝΣΗΣ, ενεργοποιείται αυτ&µατα το σύστηµα απ&ψυξης ώστε να λιώσει ο πάγος. Ηαπ&ψυξη διαρκεί περίπου 5-10 λεπτά. Κατά τη διάρκεια της, παύουν να λειτουργούν ο εσωτερικ&ς και οεξωτερικ&ς ανεµιστήρας.• Μ&λις ολοκληρωθεί η απ&ψυξη, η µονάδα επανέρχεται αυτ&µατα στη λειτουργία ΘΕΡΜΑΝΣΗΣ. ΑΠΟ∆ΟΣΗ ΘΕΡΜΑΝΣΗΣ
• Η µονάδα λειτουργεί µε την αρχή της αντλίας θερµ&τητας, η οποία απορροφά θερµ&τητα απ& τονεξωτερικ& αέρα και την απελευθερώνει µέσα στο δωµάτιο. Συνεπώς η θερµοκρασία του εξωτερικού αέραεπηρεάζει σηµαντικά την απ&δοση της θέρµανσης.• Εάν η απ&δοση της θέρµανσης µειώνεται λ&γω χαµηλής εξωτερικής θερµοκρασίας, χρησιµοποιήστε έναπρ&σθετο θερµαντικ& σώµα.• Για την προθέρµανση και τη θέρµανση ολ&κληρου του δωµατίου απαιτείται κάποιος χρ&νος, λ&γω τουσυστήµατος εξαναγκασµένης κυκλοφορίας αέρα. ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ Παρακάτω ακολουθούν ορισµένοι απλοί τρ*ποι για εξοικον*µηση ενέργειας *ταν χρησιµο- ποιείτε τη συσκευή κλιµατισµού. ΡΥΘΜΙΣΤΕ ΤΗ ΣΩΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ
• Ρυθµίζοντας τον θερµοστάτη 1°C ψηλ&τερα απ& την επιθυµητή θερµοκρασία στη λειτουργία ΨΥΞΗΣ (και2°C χαµηλ&τερα στη λειτουργία ΘΕΡΜΑΝΣΗΣ στα µοντέλα AY-X08BE/AY-X10BE/AY-X13BE), θα µειώσετετην κατανάλωση ενέργειας περίπου κατά 10%.
• Εάν ρυθµίσετε τη θερµοκρασία χαµηλ&τερα απ& την απαραίτητη κατά τη διάρκεια της λειτουργίας ψύξης, η κατανάλωση ενέργειας θα αυξηθεί. ΠΡΟΦΥΛΑΞΤΕ ΤΗ ΣΥΣΚΕΥΗ ΑΠΟ ΤΗΝ ΑΜΕΣΗ ΗΛΙΑΚΗ ΑΚΤΙΝΟΒΟΛΙΑ ΚΑΙ ΤΑ ΡΕΥΜΑΤΑ ΑΕΡΑ
• Η προφύλαξη της συσκευής απ& την άµεση ηλιακή ακτινοβολία κατά τη διάρκεια της λειτουργίας ψύξηςθα µειώσει την κατανάλωση ενέργειας.• Κλείστε τις π&ρτες και τα παράθυρα κατά τη διάρκεια της λειτουργίας ψύξης (και κατά τη λειτουργίαθέρµανσης στα µοντέλα AY-X08CR/AY-X10CR/AY-X13CR). ΡΥΘΜΙΣΤΕ ΤΗ ΣΩΣΤΗ ΚΑΤΕΥΘΥΝΣΗ ΤΗΣ ΡΟΗΣ ΑΕΡΑ ΩΣΤΕ ΝΑ ΕΠΙΤΥΧΕΤΕ ΤΗ ΒΕΛΤΙΣΤΗ ΚΥΚΛΟΦΟΡΙΑ ΤΟΥ ΑΕΡΑ ∆ΙΑΤΗΡΗΣΤΕ ΚΑΘΑΡΟ ΤΟ ΦΙΛΤΡΟ ΩΣΤΕ ΝΑ ΕΞΑΣΦΑΛΙΣΕΤΕ ΑΠΟ∆ΟΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΕΚΜΕΤΑΛΛΕΥΘΕΙΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΑΠΟΣΥΝ∆ΕΣΤΕ ΤΟ ΚΑΛΩ∆ΙΟ ΤΡΟΦΟ∆ΟΣΙΑΣ ΟΤΑΝ Η ΜΟΝΑ∆Α ∆ΕΝ ΠΡΟΚΕΙΤΑΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ ΓΙΑ ΜΕΓΑΛΟ ΧΡΟΝΙΚΟ ∆ΙΑΣΤΗΜΑ
• Η εσωτερική µονάδα καταναλώνει ένα µικρ& ποσ& ενέργειας ακ&µη και &ταν δεν λειτουργεί. ΣΕ ΠΕΡΙΠΤΩΣΗ ∆ΙΑΚΟΠΗΣ ΡΕΥΜΑΤΟΣ Αυτή η συσκευή κλιµατισµού διαθέτει λειτουργία µνήµης για να αποθηκεύει τις ρυθµίσεις ακ&µη και εάν συµβείδιακοπή ρεύµατος. Μ&λις αποκατασταθεί η ηλεκτρική τροφοδοσία, η µονάδα θα ξεκινήσει αυτ&µατα µε τις ίδιες ρυθµίσεις οι οποίες ήταν ενεργοποιηµένες πριν απ& τη διακοπή, εκτ&ς απ& τις ρυθµίσεις του χρονοδιακ&πτη. Εάν οι χρονοδιακ&πτες είχαν ρυθµισθεί πριν απ& µία διακοπή ρεύµατος, θα πρέπει να επαναρυθµιστούν ύστερα απ& την αποκατάσταση της ηλεκτρικής τροφοδοσίας.(AY-X08CR/AY-X10CR/AY-X13CR µ&νο) EΛ-3ΟΝΟΜΑΣΙΕΣ ΕΞΑΡΤΗΜΑΤΩΝ 1 Είσοδος (Αέρα) 2 Ανοιγ*µενο Πλαίσιο 3 Φίλτρα Αέρα 4 ∆ΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΕΑ ΙΣΧΥΟΣ (Μ&νο για τα AY-X13CR/AH- X13CR) 5 Βοηθητικ* πλήκτρο (AUX) 6 Παράθυρο ∆ΕΚΤΗ 7 Καλώδιο τροφοδοσίας 8 Πλαίσιο ενδείξεων λειτουργίας 9 Γρίλιες κάθετης ρύθµισης 0 Γρίλιες οριζ*ντιας ρύθµισης q Εξοδος (Αέρα) w Τηλεχειριστήριο e ΟΘΟΝΗ ΕΝ∆ΕΙΞΕΩΣ ΙΣΧΥΟΣ r ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ t Λυχνία ΕΞΩΤΕΡΙΚΗΣ θερµοκρασίας (πράσινη ) y Λυχνία θερµοκρασίας ∆ΩΜΑΤΙΟΥ (πράσινη ) u Λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ (πορτοκαλί ) i Λυχνία ΛΕΙΤΟΥΡΓΙΑΣ

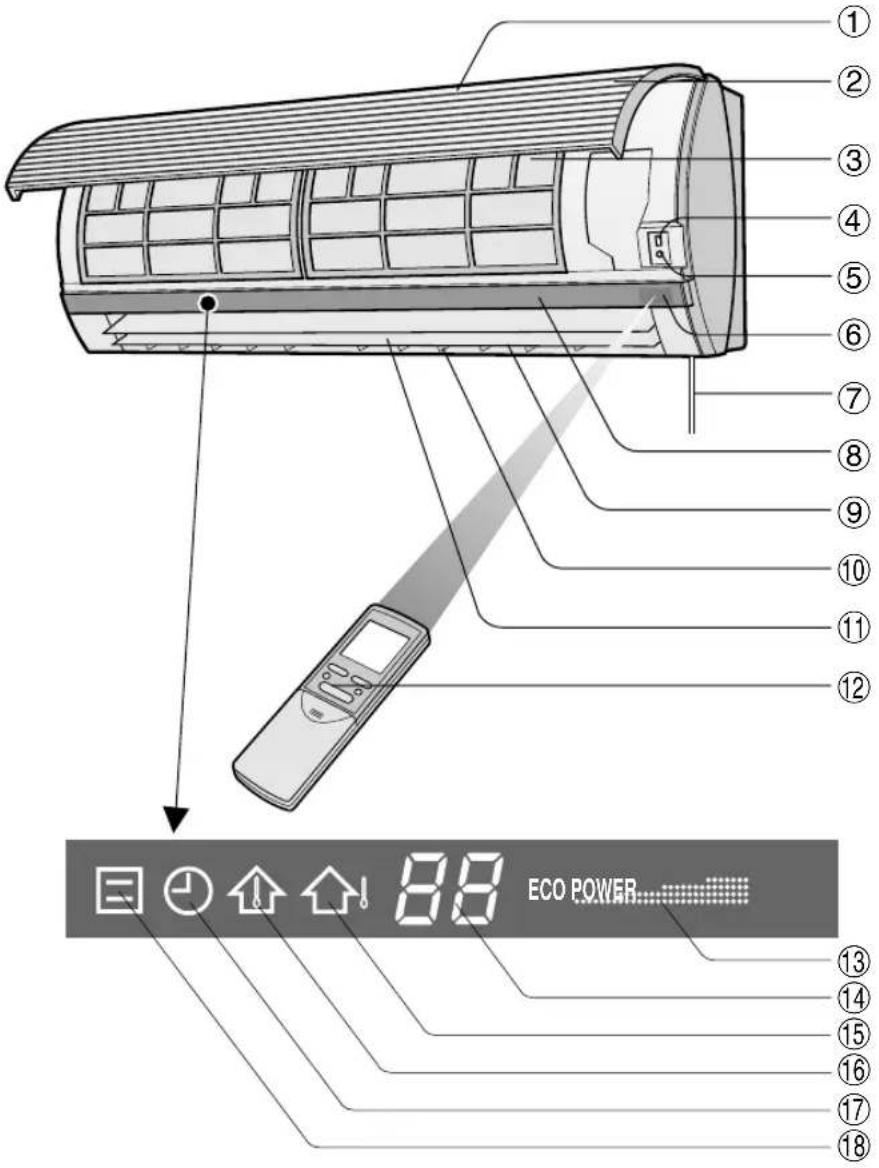

ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ∆Α ΣΗΜΕΙΩΣΗ: Οι πραγµατικές µονάδες µπορεί να διαφέρουν ελαφρά απ& αυτές που εµφανίζονται παραπάνω. ΕΣΩΤΕΡΙΚΗ ΜΟΝΑ∆Α o Είσοδος (Αέρα) p Σωλήνας ψυκτικού και καλώδιο αλληλοσύνδεσης a Σωλήνας αποστράγγισης s Εξοδος (Αέρα)

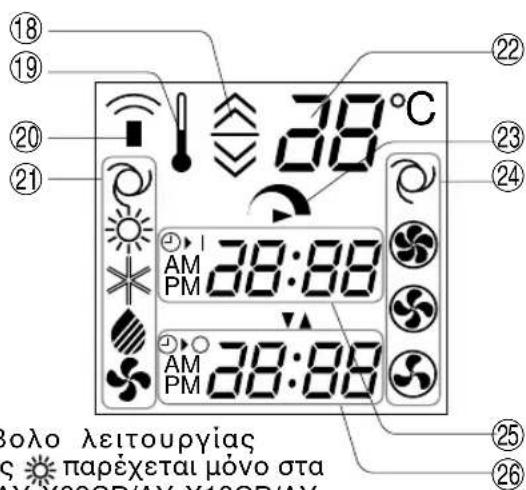

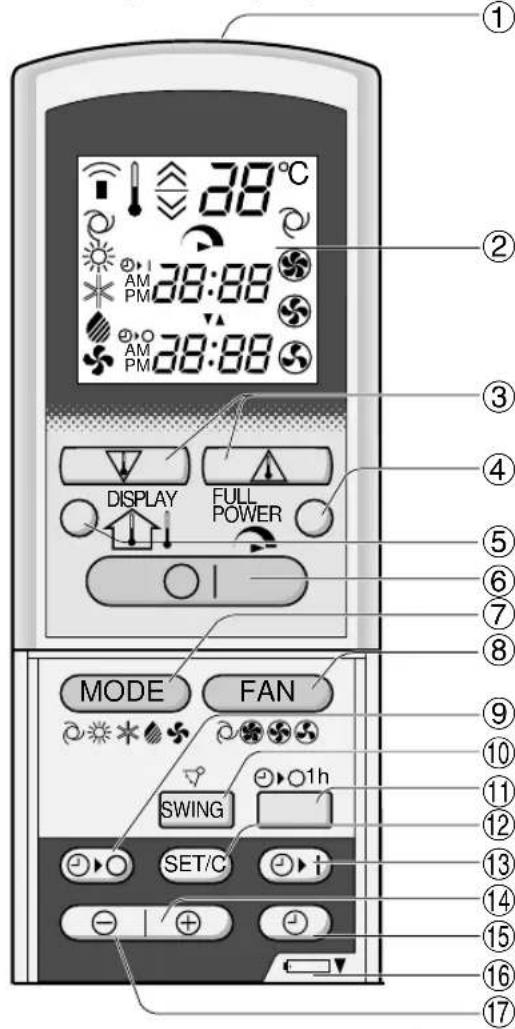

EΛ-4 ECO POWERΕΛΛΗΝΙΚΑ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ 1 ΠΟΜΠΟΣ 2 ΟΘΟΝΗ ΕΝ∆ΕΙΞΕΩΝ (Οθ*νη Υγρών Κρυστάλλων) 3 Πλήκτρο Θερµοστάτη (THERMO.) 4 Πλήκτρο ΛΕΙΤΟΥΡΓΙΑΣ ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ (FULL POWER) 5 Πλήκτρο ΟΘΟΝΗΣ ΕΝ∆ΕΙΞΕΩΝ (DISPLAY)

Πλήκτρο ΕΝΑΡΞΗΣ/ΠΑΥΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (ON/OFF) 7 Πλήκτρο ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ (MODE) 8 Πλήκτρο ΑΝΕΜΙΣΤΗΡΑ (FAN) 9 Πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ (TIMER OFF) (για ρύθµιση του χρονοδιακ*πτη) 0 Πλήκτρο ΚΙΝΗΣΗΣ ΠΕΡΣΙ∆ΑΣ (SWING) q Πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΜΙΑΣ ΩΡΑΣ (ONE- HOUR OFF TIMER) w Πλήκτρο ΡΥΘΜΙΣΗΣ/ΑΚΥΡΩΣΗΣ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ (TIMER SET/CANCEL) e Πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ (TIMER ON) (για ρύθµιση του χρονοδιακ*πτη) r Πλήκτρο ΠΡΟΩΘΗΣΗΣ ΧΡΟΝΟΥ (TIME ADVANCE) t Πλήκτρο ΡΟΛΟΓΙΟΥ (CLOCK) y ∆είχνει *τι το ∆ΙΑΜΕΡΙΣΜΑ ΤΗΣ ΜΠΑΤΑΡΙΑΣ βρίσκεται κάτω απ* αυτή την ένδειξη

Πλήκτρο ΑΝΤΙΣΤΡΟΦΗΣ ΧΡΟΝΟΥ (TIME REVERSE) g ΕΝ∆ΕΙΞΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟ- ΠΟΙΗΣΗΣ/ΡΟΛΟΓΙΟΥ ∆είχνει την προρυθµισµένη ώρα ενεργοποίησης ή την πραγµατική ώρα. h ΕΝ∆ΕΙΞΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ∆είχνει την προρυθµισµένη ώρα του χρονο- διακ&πτη απενεργοποίησης ή το χρονοδια- κ&πτη απενεργοποίησης µίας ώρας.

(Το σύµβολο λειτουργίαςθέρµανσης παρέχεται µ&νο σταµοντέλα AY-X08CR/AY-X10CR/AY-X13CR) i ΡΥΘΜΙΣΗ ΘΕΡΜΟΣΤΑΤΗ ΓΙΑ ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ

o ΣΥΜΒΟΛΟ ΘΕΡΜΟΚΡΑΣΙΑΣ p ΣΥΜΒΟΛΟ ΕΚΠΟΜΠΗΣ a ΣΥΜΒΟΛΑ ΤΡΟΠΩΝ ΛΕΙΤΟΥΡΓΙΑΣ : ΑΥΤΟΜΑΤΗ : ΑΦΥΓΡΑΝΣΗ : ΘΕΡΜΑΝΣΗ : ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑΣ

s ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ d ΣΥΜΒΟΛΟ ΛΕΙΤΟΥΡΓΙΑΣ ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ f ΣΥΜΒΟΛΑ ΤΑΧΥΤΗΤΑΣ ΑΝΕΜΙΣΤΗΡΑ : ΑΥΤΟΜΑΤΗ : ΧΑΜΗΛΗ : ΥΨΗΛΗ : ΑΠΑΛΗ ΟΘΟΝΗ ΥΓΡΩΝ ΚΡΥΣΤΑΛΩΝ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ (Το σύµβολο λειτουργίας θέρµανσης παρέχεταιµ&νο στα µοντέλα AY-X08CR/AY-X10CR/AY-X13CR)

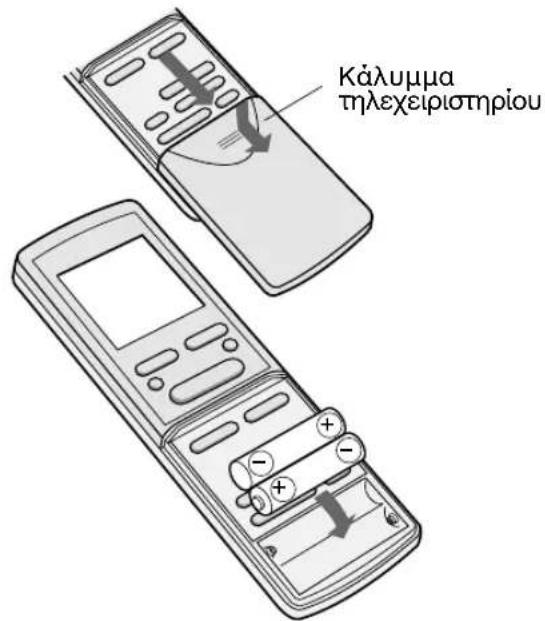

FULL POWERSET/C EΛ-5 (µ&νο για τα AY-X08CR/ AY-X10CR/AY-X13CR)1 Αφαιρέστε το κάλυµµα του τηλε-χειριστηρίου. Εισάγετε τις µπαταρίες στοδιαµέρισµα φροντίζοντας τα σύµ- βολα ± και οι πολικ&τητες — να είναι σωστά ευθυγραµµισµένα.• Μ&λις τοποθετηθούν σωστά οιµπαταρίες, στην οθ&νη εµφα-νίζεται η ένδειξη “AM 6:00”. Επανατοποθετήστε το σκέπασµα. ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΣΗΜΕΙΩΣΕΙΣ:

• Οι µπαταρίες έχουν διάρκεια ζωής ένα περίπου έτος µε κανονική χρήση.• Οταν αντικαθιστάτε τις µπαταρίες, να αλλάζετε πάντοτε και τις δύοµπαταρίες και να φροντίζετε να είναι του ίδιου τύπου.• Εάν το τηλεχειριστήριο δεν λειτουργεί κανονικά έπειτα απ& τηναντικατάσταση των µπαταριών, βγάλτε τις µπαταρίες και επανατοποθετήστετις ύστερα απ& 30 δευτερ&λεπτα.• Εάν δεν πρ&κειται να χρησιµοποιήσετε τη µονάδα για ένα µεγάλο χρονικ&διάστηµα, αφαιρέστε τις µπαταρίες απ& το τηλεχειριστήριο. Στρέψτε το τηλεχειριστήριο προς τον δέκτη σήµατος της µονάδας και πιέστε το πλήκτρο που επιθυ- µείτε. Η µονάδα εκπέµπει ένα µπιπ µ*λις λάβει το σήµα.

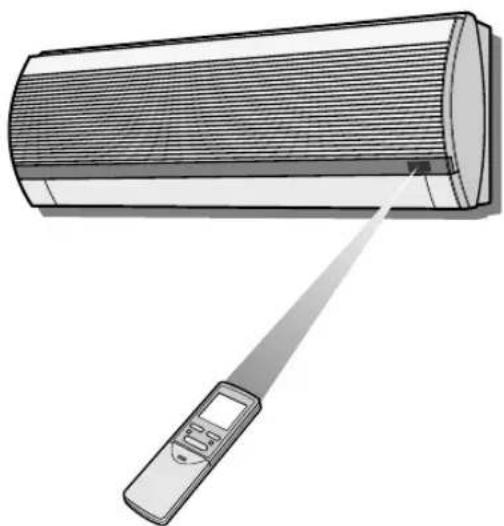

• Βεβαιωθείτε &τι δεν υπάρχουν κου-ρτίνες ή άλλα αντικείµενα ανάµεσαστο τηλεχειριστήριο και τη µονάδα.• Το τηλεχειριστήριο µπορεί να µετα-δώσει σήµατα σε απ&σταση µέχρι 7µέτρων. ΕΙΣΑΓΩΓΗ ΜΠΑΤΑΡΙΩΝ Χρησιµοποιήστε δύο µπαταρίες µεγέθους ΑΑΑ (R03). ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

Κάλυµµατηλεχειριστηρίου EΛ-6ΕΛΛΗΝΙΚΑ

• Προφυλάξτε το παράθυρο λήψης σήµατος απ& την ισχυρή άµεση ηλιακή ακτινοβολία, γιατί αυτ& µπορεί να επηρεάσει δυσµενώς τη λειτουργία του. Εάν το παράθυρο λήψης σήµατος είναι εκτεθειµένο σε άµεση ηλιακή ακτινοβολία, κλείστε την κουρτίνα ώστε να εµποδίσετε το φως.

• Η χρήση λάµπας φθορίου µε γρήγορη εκκίνηση στο ίδιο δωµάτιο, µπορεί να δηµιουργήσει παρεµβολές στην εκποµπή του σήµατος.

• Η µονάδα µπορεί να επηρεαστεί απ& σήµατα που εκπέµπονται απ& τηλεχειριστήρια τηλε&ρασης, βίντεο ή άλλων συσκευών που βρίσκονται στο ίδιο δωµάτιο.

• Μην αφήνετε το τηλεχειριστήριο εκτεθειµένο σε άµεση ηλιακή ακτινοβολία ή κοντά σε θερµαντικ& σώµα. Επίσης, προστατέψτε τη µονάδα και το τηλεχειριστήριο απ& υγρασία και χτυπήµατα που µπορούν να καταστρέψουν το χρώµα ή να τους προκαλέσουν βλάβες. ΡΥΘΜΙΣΤΕ ΤΗΝ ΤΡΕΧΟΥΣΑ ΩΡΑ ΣΤΟ ΡΟΛΟΪ Υπάρχουν δύο τρ&ποι λειτουργίας του ρολογιού: Η 12-ωρη και η 24-ωρη λειτουργία.

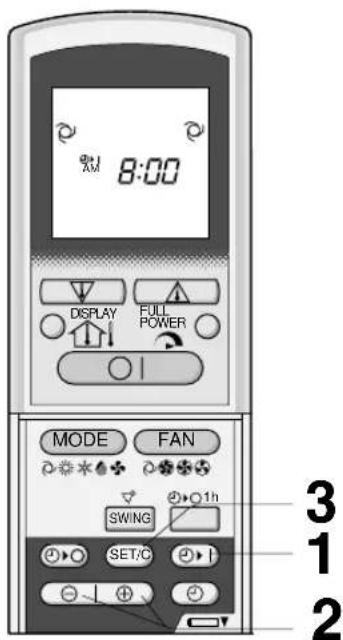

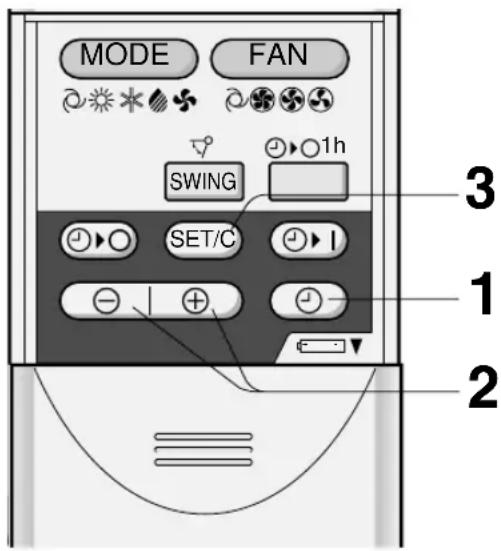

Για να ρυθµίσετε την 12-ωρη λειτουργία, πιέστε µία φορά το πλήκτρο του ΡΟΛΟΓΙΟΥ στο πρώτο βήµα. Για να ρυθµίσετε την 24-ωρη λειτουργία, πιέστε δύο φορές το πλήκτρο του ΡΟΛΟΓΙΟΥ στο πρώτο βήµα.

Πιέστε το πλήκτρο ΠΡΟΩΘΗΣΗΣ ή ΑΝΤΙ- ΣΤΡΟΦΗΣ ΧΡΟΝΟΥ για να ρυθµίσετε την τρέχουσα ώρα.

• Κρατήστε πατηµένο το πλήκτρο για να προωθήσετε ή να αντιστρέψετε γρήγο- ρα την ώρα.

Πιέστε το πλήκτρο SET/C.

• Το σύµβολο (:) αναβοσβήνει για να δείξει &τι το ρολ&ι λειτουργεί.

• Η τρέχουσα ώρα δεν µπορεί να ρυθµισθεί &ταν λειτουργεί ο χρονοδιακ&πτης.

(Το σύµβολο της λειτουργίαςθέρµανσης διατίθεται µ&νο σταµοντέλα AY-X08CR/AY-X10CR/AY-X13CR)||{{

SET/C Παράδειγµα: 5 η ώρα το απ&γευµα Ρολ&ι Ενδειξη 12-ωρη λειτουργία PM 5:00 24-ωρη λειτουργία 17:00

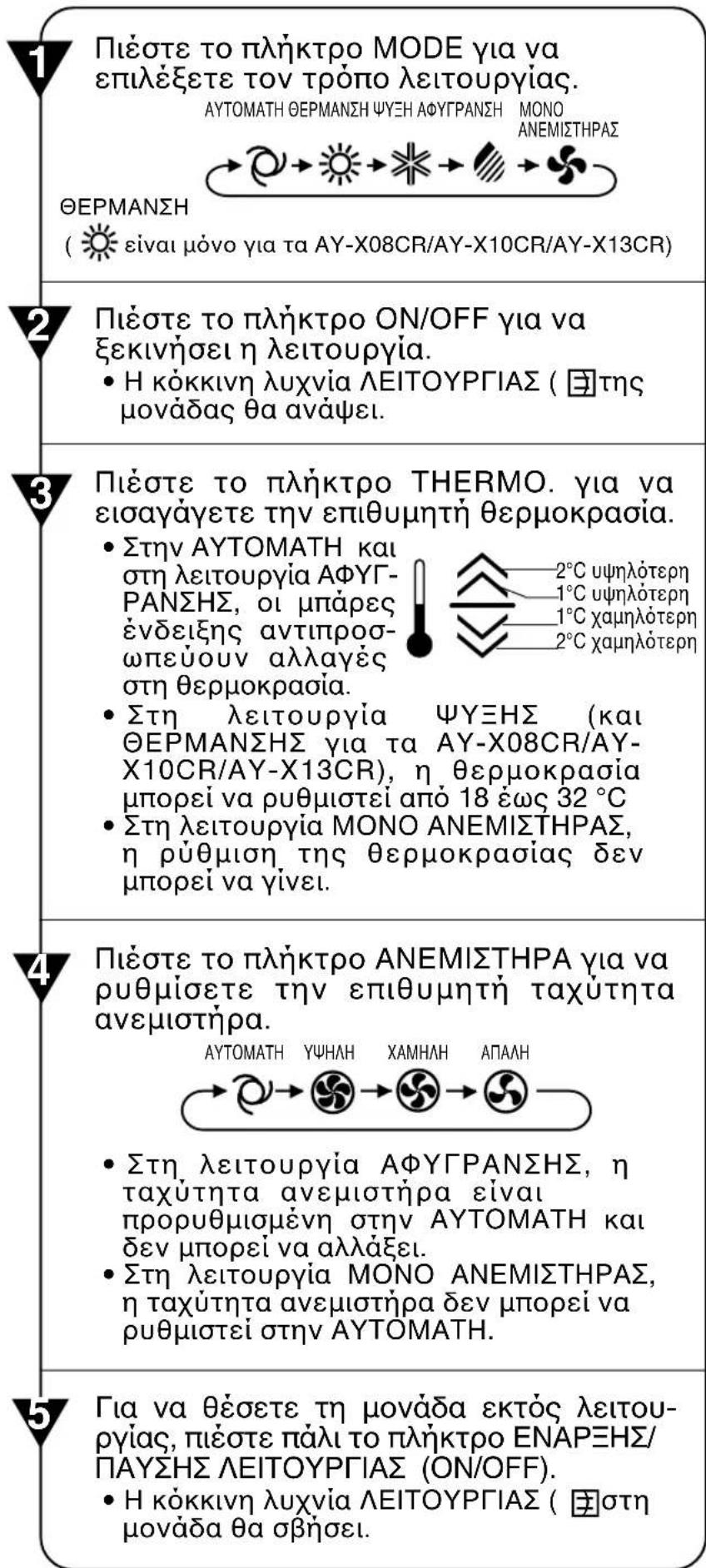

EΛ-7 3Πιέστε το πλήκτρο THERMO. για να εισαγάγετε την επιθυµητή θερµοκρασία.

Πιέστε το πλήκτρο ON/OFF για να ξεκινήσει η λειτουργία.

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ ( ) της µονάδας θα ανάψει.

είναι µ&νο για τα AY-X08CR/AY-X10CR/AY-X13CR) Πιέστε το πλήκτρο MODE για να επιλέξετε τον τρ&πο λειτουργίας. 2°C υψηλ&τερη 1°C υψηλ&τερη 1°C χαµηλ&τερη 2°C χαµηλ&τερη

• Στη λειτουργία ΑΦΥΓΡΑΝΣΗΣ, η ταχύτητα ανεµιστήρα είναι προρυθµισµένη στην ΑΥΤΟΜΑΤΗ και δεν µπορεί να αλλάξει.

• Στη λειτουργία ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑΣ, η ταχύτητα ανεµιστήρα δεν µπορεί να ρυθµιστεί στην ΑΥΤΟΜΑΤΗ. Για να θέσετε τη µονάδα εκτ&ς λειτου- ργίας, πιέστε πάλι το πλήκτρο ΕΝΑΡΞΗΣ/ ΠΑΥΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (ON/OFF).

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ ( ) στη µονάδα θα σβήσει. Πιέστε το πλήκτρο ΑΝΕΜΙΣΤΗΡΑ για να ρυθµίσετε την επιθυµητή ταχύτητα ανεµιστήρα.

FULL POWERSET/CΑΥΤΟΜΑΤΗ ΘΕΡΜΑΝΣΗ ΨΥΞΗ ΑΦΥΓΡΑΝΣΗ ΜΟΝΟΑΝΕΜΙΣΤΗΡΑΣ

• Στην ΑΥΤΟΜΑΤΗ και στη λειτουργία ΑΦΥΓ- ΡΑΝΣΗΣ, οι µπάρες ένδειξης αντιπροσ- ωπεύουν αλλαγές στη θερµοκρασία.

• Στη λειτουργία ΨΥΞΗΣ (και ΘΕΡΜΑΝΣΗΣ για τα AY-X08CR/AY- X10CR/AY-X13CR), η θερµοκρασία µπορεί να ρυθµιστεί απ& 18 έως 32 °C

• Στη λειτουργία ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑΣ, η ρύθµιση της θερµοκρασίας δεν µπορεί να γίνει. ΑΥΤΟΜΑΤΗ ΥΨΗΛΗ ΧΑΜΗΛΗ ΑΠΑΛΗ

EΛ-8 (Το σύµβολο λειτουργίας

µ&νο στα µοντέλα AY-X08CR/

AY-X10CR/AY-X13CR)ΕΛΛΗΝΙΚΑ

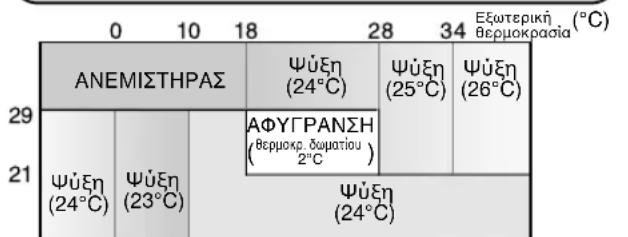

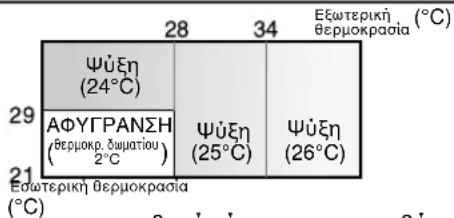

Κατά τη διάρκεια της λειτουργίας, εάν αλλάξει η εξωτερική θερµοκρασία, οι ρυθµίσεις της θερµοκρασίας θα µεταβληθούν αυτ&µατα &πως φαίνεται στο διάγραµµα. ΕΝΑΛΛΑΓΗ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ µ&νο για τα µοντέλα AY-X08BE/AY-X10BE/AY-X13BE) Κατά τη διάρκεια περι&δων που χρειάζεστε ΨΥΞΗ την ηµέρα και ΘΕΡΜΑΝΣΗ τη νύχτα, ή εάν η θερµοκρασία του δωµατίου γίνει εξαιρετικά υψηλ&τερη απ& τη ρύθµιση της θερµοκρασίας, λ&γω ύπαρξης πρ&σθετου εξοπλισµού θέρµανσης, ο τρ&πος λειτουργίας θα αλλάξει αυτ&µατα απ& ΘΕΡΜΑΝΣΗ ΣΕ ΨΥΞΗ και αντίστροφα ώστε να διατηρηθεί η κατάλληλη θερµοκρασία δωµατίου. Στην ΑΥΤΟΜΑΤΗ λειτουργία, η ρύθµιση της θερµοκρασίας και ο τρ&πος λειτουργίας επιλέγονται αυτ&µατα &ταν ενεργοποιείται η µονάδα, ανάλογα µε τη θερµοκρασία δωµατίου και την εξωτερική θερµοκρασία. Τρ*ποι Λειτουργίας και Ρυθµίσεις Θερµοκ-ρασίας για τα Μοντέλα AH-X08CR/AH-X10CR/AH-X13CR Τρ*ποι Λειτουργίας και Ρυθµίσεις Θερµοκρασίας για τα Μοντέλα AY-X08CR/AY-X10CR/AY-X13CR οι αριθµοί µέσα στις παρενθέσεις ( )είναι ρυθµίσεις θερµοκρασίας ΣΥΜΒΟΥΛΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΠΙΝΑΚΑ ΕΝ∆ΕΙΞΕΩΝ Ο πίνακας ενδείξεων θα αλλάζει µε τον παρακάτω τρ&πο κάθε φορά που πιέζετε το πλήκτρο DISPLAY. Εµφανίζεται η θερµοκρασία δωµατίου και η ένδειξη POWER MONITOR (ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ). Εµφανίζεται η εξωτερική θερµοκρασία και η ένδειξη POWER MONITOR (ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ). ∆εν υπάρχει ένδειξη. ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ

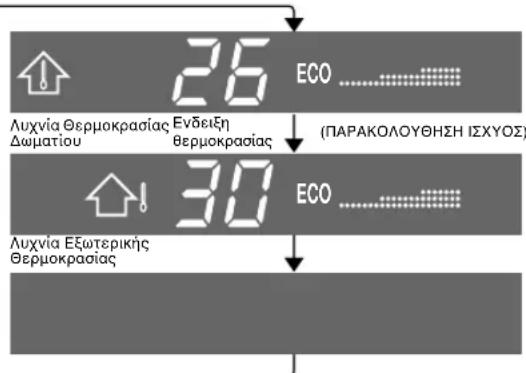

DISPLAY FULL POWER292128 342921 οι αριθµοί µέσα στις παρενθέσεις ( )είναι ρυθµίσεις θερµοκρασίας Οταν εµφανίζεται η θερµοκρασία δωµατίου ή η εξωτερική θερµοκρασία, θα φωτιστεί η ένδειξη POWER MONITOR σε 4 επίπεδα (3 επίπεδα για τη λειτουργία ΑΦΥΓΡΑΝΣΗΣ), για να δείξει την ισχύ λειτουργίας. Οταν η συσκευή κλιµατισµού λειτουργεί στη µέγιστη ισχύ στη λειτουργία ΨΥΞΗΣ (και ΘΕΡΜΑΝΣΗΣ για τα AY-X08CRAY-X10CR/AY-X13CR), θα φωτιστεί η ένδειξη “Power” και θα σβήσει η ένδειξη “Eco” στον πίνακα ενδείξεων. ΣΗΜΕΙΩΣΕΙΣ:

• Οι θερµοκρασίες που εµφανίζονται είναι προσεγγιστικοί υπολογισµοί και µπορεί να διαφέρουν απ& τις πραγµατικές θερµοκρασίες.

• Περιοχές ένδειξης θερµοκρασίας Θερµοκρασία δωµατίου: 0°C ~ 40°C ( εµφανίζεται &ταν είναι χαµηλ&τερη απ& 0°C και &ταν είναι υψηλ&τερη απ& 40°C) Εξωτερική θερµοκρασία: -9°C ~ 45°C ( εµφανίζεται &ταν είναι χαµηλ&τερη απ& - 9°C και &ταν είναι υψηλ&τερη απ& 45°C)

• - - εµφανίζεται κατά τη διάρκεια του πρώτου λεπτού λειτουργίας &ταν ανιχνεύονται οι θερµοκρασίες.

• Οταν η µονάδα είναι εκτ&ς λειτουργίας µπορεί να εµφανιστεί µ&νο η θερµοκρασία δωµατίου.

(26°C) Εσωτερική θερµοκρασία

2°C ΑΝΕΜΙΣΤΗΡΑΣ Λυχνία Θερµοκρασίας

θερµοκρασίας Λυχνία Εξωτερικής Θερµοκρασίας ΣΥΜΒΟΥΛΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ (°C) (°C)

θερµοκρασία (°C) (°C) (ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΙΣΧΥΟΣ) EΛ-9 ECO ECOΛειτουργίες ΨΥΞΗΣ και ΑΦΥΓΡΑΝΣΗΣ Οριζ&ντια ροή αέρα

(και ΘΕΡΜΑΝΣΗ για τα AY-X08CR/AY-X10CR/AY-X13CR) ∆ιαγώνια ροή αέρα ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑ ΚΑΘΕΤΗ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΑΕΡΑ Η κατεύθυνση της ροής αέρα προρυθµίζεται αυτ&µατα σε κάθε τρ&πο λειτουργίας για µέγιστη άνεση, µε τον παρακάτω τρ&πο: ΠΩΣ ΝΑ ΡΥΘΜΙΣΕΤΕ ΤΗΝ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΑΕΡΑ Λειτουργίες ΨΥΞΗΣ καιΑΦΥΓΡΑΝΣΗΣΛειτουργία ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑ(και ΘΕΡΜΑΝΣΗΣ για τα AY-X08CR/AY-X10CR/AY-X13CR)Η περιοχή ρύθµισηςείναι στεν&τερη απ&την περιοχή SWINGώστε να αποφεύγεται ησυµπύκνωση τωνσταγονιδίων.Η περιοχή είναιµεγάλη ώστε η ροήτου αέρα να µπορεί νακατευθυνθεί προς τοδάπεδο. Κρατήστε τη γρίλια οριζ&ντιας ρύθµισης &πως φαίνεται στο διάγραµµα και ρυθµίστε την κατεύθυνση της ροής του αέρα. Πιέστε µία φορά το πλήκτρο SWING στο τηλεχειριστήριο.

• Η κλίση της γρίλιας κάθετης ρύθµισης θα αλλάζει συνεχώς. Πιέστε πάλι το πλήκτρο SWING &ταν η γρίλια κάθετης ρύθµισης βρίσκεται στην επιθυµητή θέση.

• Η γρίλια θα σταµατήσει να µετακινείται µέσα στην περιοχή που εµφανίζεται στο διάγραµµα.

• Η θέση ρύθµισης θα αποθηκευτεί στη µνήµη και την επ&µενη φορά που θα λειτουργήσει θα ρυθµιστεί στην

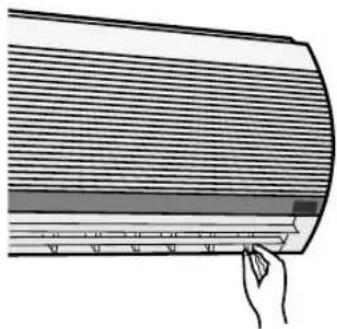

ΟΡΙΖΟΝΤΙΑ ΚΑΤΕΥΘΥΝΣΗ ΡΟΗΣ ΑΕΡΑ Μην επιχειρήσετε ποτέ να ρυθµίσετε τις γρίλιες κάθετης ρύθµισης µε το χέρι.

• Η χειροκίνητη ρύθµιση της γρίλιας κάθετης ρύθµισης µπορεί να προκαλέσει βλάβη στη µονάδα &ταν χρησιµοποιείται στο τηλεχειριστήριο για τη ρύθµιση.

• Οταν η γρίλια κάθετης ρύθµισης βρίσκεται στη κατώτατη θέση στη λειτουργία ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ για παρατεταµένο χρονικ& διάστηµα, µπορεί να προκληθεί συµπύκνωση. ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΤΗΣ ΡΟΗΣ ΑΕΡΑ EΛ-10ΕΛΛΗΝΙΚΑ

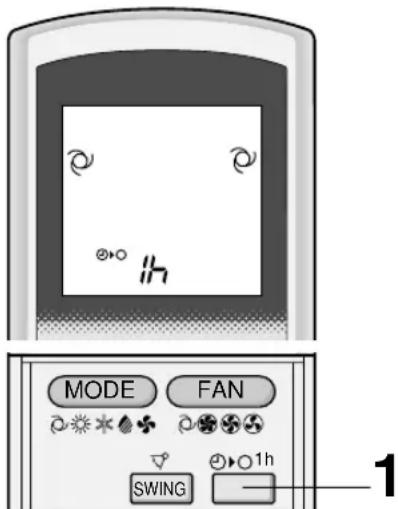

Πιέστε το πλήκτρο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡ- ΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ.

• Στο τηλεχειριστήριο εµφανίζεται η ένδειξη “1 h”.

• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( ) της µονάδας θα ανάψει.

• Η µονάδα θα σταµατήσει να λειτουργεί έπειτα απ& µία ώρα. ΓΙΑ ΑΚΥΡΩΣΗ Πιέστε το πλήκτρο TIMER CANCEL (SET/C).

• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( ) της µονάδας θα σβήσει. Η, απενεργοποιήστε τη µονάδα πιέζοντας το πλήκτρο ΕΝΑΡΞΗΣ/ΠΑΥΣΗΣ (ON/OFF).

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ ( ) και η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( ) της µονάδας θα σβήσουν. ΛΕΙΤΟΥΡΓΙΑ ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ Σε αυτή τη λειτουργία, η συσκευή κλιµατισµού λειτουργεί στη µέγιστη ισχύ για να ψύξει το δωµάτιο (ή να το θερµάνει στα µοντέλα AY-X08CR/AY-X10CR/AY-X13CR) τ*σο γρήγορα ώστε να µπορείτε να επιτύχετε γρήγορα ευχάριστη θερµοκρασία µέσα σε αυτ*.

Οταν έχει ρυθµιστεί ο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ, η µονάδα θα σταµατήσει να λειτουργεί έπειτα απ* µία ώρα. ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ

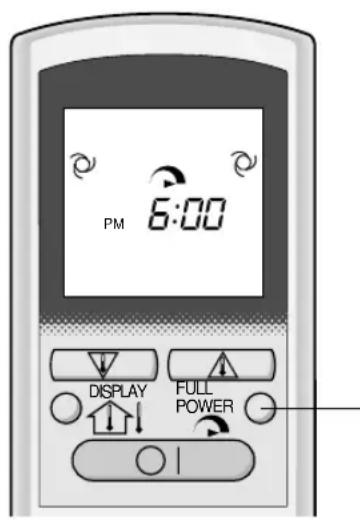

Για να ενεργοποιήσετε τη λειτουργία ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ (FULL POWER ), πιέστε το πλήκτρο FULL POWER κατά τη διάρκεια της λειτουργίας.

• Στο τηλεχειριστήριο θα εµφανιστεί η ένδειξη .

• η ένδειξη της θερµοκρασίας θα σβήσει. ΓΙΑ ΑΚΥΡΩΣΗ Πιέστε πάλι το πλήκτρο FULL POWER.

• Η λειτουργία ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ θα ακυρωθεί επίσης &ταν αλλάξει ο τρ&πος λειτουργίας, ή &ταν η µονάδα τεθεί εκτ&ς λειτουργίας. ΣΗΜΕΙΩΣΕΙΣ:

• ∆εν µπορείτε να χρησιµοποιήσετε τη λειτουργία ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ κατά τη διάρκεια της λειτουργίας ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑ.

• ∆εν µπορείτε να ρυθµίσετε τη θερµοκρασία κατά τη διάρκεια της λειτουργίας ΠΛΗΡΟΥΣ ΙΣΧΥΟΣ. ΣΗΜΕΙΩΣΕΙΣ:

• Ο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ προηγείται σε σχέση µε τις λειτουργίες ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ και ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ.

• Οταν έχει ρυθµιστεί ο ΧΡΟΝΟ∆ΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ &ταν η µονάδα δεν λειτουργεί, η µονάδα θα λειτουργήσει για µία ώρα µε την προηγούµενη ρύθµιση.

• Εάν θέλετε να λειτουργήσετε τη µονάδα για άλλη µία ώρα πριν απ& την ενεργοποίηση του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ, πιέστε πάλι το πλήκτρο του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ κατά τη διάρκεια της λειτουργίας.

• Εάν έχει ρυθµιστεί η ΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ και/ή η ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ, το πλήκτρο TIMER CANCEL ακυρώνει &λες τις ρυθµίσεις.

DISPLAY FULL POWER (Το σύµβολο λειτουργίας θέρµανσης παρέχεται µ&νο στα µοντέλα AY- X08CR/AY-X10CR/AY-X13CR) EΛ-111 Πιέστε το πλήκτρο TIMER OFF ( ).

Η ένδειξη TIMER OFF θα αναβοσβήνει. Πιέστε το πλήκτρο TIME ADVANCE ή REVERSE για να ρυθµίσετε την επιθυµητή ώρα. (Η ώρα µπορεί να ρυθµιστεί σε βήµατα των 10 λεπτών.)

Κατευθύνετε το τηλεχειριστήριο στο πα- ράθυρο του δέκτη σήµατος στη µονάδα και πιέστε το πλήκτρο TIMER SET (SET/C).

• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ

) στη µονάδα θα ανάψει.

• Η µονάδα κάνει ένα µπιπ &ταν λαµβάνει

ΣΗΜΕΙΩΣΕΙΣ: Πριν ρυθµίσετε το χρονοδιακ&πτη, βεβαιωθείτε &τι το ρολ&ι είναι ρυθµισµένο σωστά στην τρέχουσα ώρα. ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ Ακυρώστε πρώτα τη ρύθµιση του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ, έπειτα ρυθµίστε τη

ΓΙΑ ΑΛΛΑΓΗ ΤΗΣ ΡΥΘΜΙΣΗΣ ΤΗΣ ΩΡΑΣ(Το σύµβολο λειτουργίαςθέρµανσης παρέχεταιµ&νο στα µοντέλα AY-X08CR/AY-X10CR/AY-X13CR)ΓΙΑ ΑΚΥΡΩΣΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣΧΡΟΝΟ∆ΙΑΚΟΠΤΗ Πιέστε το πλήκτρο TIMER CANCEL (SET/C).

• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ( )της µονάδας θα σβήσει.• Η τρέχουσα ώρα του ρολογιού θα εµφανιστείστο τηλεχειριστήριο.ΣΥΜΒΟΥΛΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ Οταν έχει ρυθµιστεί η λειτουργία ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟ∆ΙΑ- ΚΟΠΤΗ, η θερµοκρασία ρυθµίζεται αυτ&µατα για την αποφυγή της υπερβολικής αύξησης ή µείωσης της θερµοκρασίας &ταν κοιµάστε. (Αυτ&- µατη Λειτουργία Υπνου) ΛΕΙΤΟΥΡΓΙΑ ΨΥΞΗΣ/ΑΦΥΓΡΑΝΣΗΣ:

• Μία ώρα έπειτα απ& την έναρξη της λειτουργίας, η θερµοκρασία αυξάνεταικατά 1°C πάνω απ& την αρχική ρύθµισητου θερµοστάτη. ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΑΝΣΗΣ: (µ&νο για τα µοντέλα AY-X08CR/AY-X10CR/AY-X13CR)• Μία ώρα έπειτα απ& την έναρξηλειτουργίας του χρονοδιακ&πτη, ηθερµοκρασία µειώνεται κατά 3°C κάτω απ& την αρχική ρύθµιση του θερµοστάτη.

• Η Αυτ&µατη Λειτουργία Υπνου δεν θα ενεργοποιηθεί κατά τη διάρκεια τηςλειτουργίας ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑ.

• Εάν έχει ρυθµιστεί κάποιο απ& τα ΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ,ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ καιΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟ-ΙΗΣΗΣ ΜΙΑΣ ΩΡΑΣ, το πλήκτρο TIMER CANCEL ακυρώνει &λες τις ρυθµίσεις. (Το σύµβολο λειτουργίας θέρµανσης παρέχεται µ&νο στα µοντέλα AY-X08CR/AY-X10CR/AY-X13CR)

ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ EΛ-12ΕΛΛΗΝΙΚΑ

Πιέστε το πλήκτρο TIMER ON ( ).

Η ένδειξη TIMER ON θα αναβοσβήνει. Πιέστε το πλήκτρο TIME ADVANCE ή RE- VERSE για να ρυθµίσετε την επιθυµητή ώρα. (Η ώρα µπορεί να ρυθµιστεί σε βήµατα των 10 λεπτών.)

Κατευθύνετε το τηλεχειριστήριο προς το παράθυρο του δέκτη σήµατος στη µονάδα και πιέστε το πλήκτρο TIMER SET (SET/C).

• Η πορτοκαλί λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ (

στη µονάδα θα ανάψει.

• Η µονάδα κάνει ένα µπιπ &ταν λαµβάνει το

Επιλέξτε τις συνθήκες λειτουργίας

• Η µονάδα θα ενεργοποιηθεί πριν απ& το ρυθµισµένο χρ&νο ώστε η θερµοκρασία του δωµατίου να φτάσει στην επιθυµητή τιµή µέσα στον προγραµµατισ-µένο χρ&νο. (Λειτουργία αφύπνισης) Παράδειγµα: Προκειµένου να διακ&ψετε τη λειτουργία στις 11:00 µ.µ. και να ξεκινήσετε πάλι τη λειτουργία (Με τον ίδιο τρ&πο λειτουργίας και τις ρυθµίσεις θερµοκρασίας) ώστε η θερµοκρασία δωµατίου να φτάσει στο επιθυµητ& επίπεδο στις 7:00 π.µ.

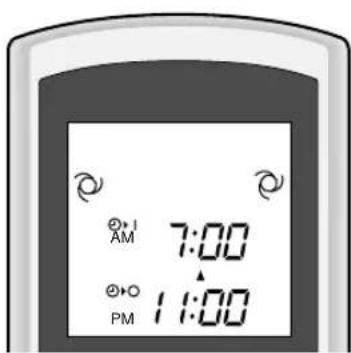

Ρυθµίστε το ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟ- ΠΟΙΗΣΗΣ στις 11:00 µ.µ. κατά τη διάρκεια της λειτουργίας.

Ρυθµίστε το ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙ-ΗΣΗΣ στις 7:00 π.µ.

ή ) ανάµεσα στην ένδειξη του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ και την ένδειξη του ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟ-ΠΟΙΗΣΗΣ δείχνει ποι&ς χρονοδιακ&πτης θα ενεργοποιηθεί πρώτος. HILFSBETRIEB Μπορείτε να χρησιµοποιήσετε τους χρονοδιακ*πτες ΕΝΕΡΓΟΠΟΙΗΣΗΣ και ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ σε συνδυασµ*. ΣΥΝ∆ΥΑΣΜΕΝΗ ΧΡΗΣΗ ΤΟΥ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΚΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ

(Το σύµβολο λειτουργίας θέρµανσηςπαρέχεται µ&νο στα µοντέλα AY-X08CR/AY-X10CR/AY-X13CR)

ΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ

• ∆εν µπορείτε να προγραµµατίσετε τον ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ και τον ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ για να λειτουργήσει η µονάδα σε διαφορετικές θερµοκρασίες ή άλλες ρυθµίσεις.

• Οποιοσδήποτε απ& τους δύο χρονοδιακ&πτες µπορεί να προγραµµατιστεί ώστε να ενεργοποιηθεί πριν απ& τον άλλο.

Χρησιµοποιήστε αυτ* τον τρ*πο λειτουργίας *ταν το τηλεχειριστήριο δεν είναι διαθέσιµο. ΓΙΑ ΝΑ ΘΕΣΕΤΕ ΕΝΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Ανασηκώστε το µπροστιν& πάνελ της εσωτερικής µονάδας και πιέστε το πλήκτρο AUX. στον πίνακα λειτουργίας.

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ ( ) στη µονάδα θαανάψει και η µονάδα θα αρχίσει να λειτουργεί στηλειτουργία AUTO (ΑΥΤΟΜΑΤΗ).
• Η ταχύτητα του ανεµιστήρα και η ρύθµιση της θερµοκρασίας ρυθµίζονται ΑΥΤΟΜΑΤΑ. ΓΙΑ ΝΑ ΘΕΣΕΤΕ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Πιέστε πάλι το πλήκτρο AUX. στον πίνακα λειτουργίας.

• Η κ&κκινη λυχνία ΛΕΙΤΟΥΡΓΙΑΣ ( ) στη µονάδα θα

Εάν πιέσετε το πλήκτρο AUX. κατά τη διάρκεια της κα- νονικής λειτουργίας, η µονάδα θα απενεργοποιηθεί. Οταν τοποθετείτε τη συσκευή κλιµατισµού σε οικία µε παροχή ρεύµατος µικρής ισχύος, γυρίστε τον ΕΠΙΛΟΓΕΑ ΙΣΧΥΟΣ στη θέση “L”. Η συσκευή κλιµατισµού θα λειτουργεί µε µειωµένη ισχύ και µπορείτε να αποφύγετε την ενεργοποίηση του διακ&πτη του κυκλώµατος ή το κάψιµο της ασφάλειας λ&γω υπερβολικής κατανάλωσης

• Η ικαν&τητα ΨΥΞΗΣ ή ΘΕΡΜΑΝΣΗΣ (για τα µοντέλα AY- X13CR) θα µειωθεί κατά τη λειτουργία στη ρύθµιση “L”.• Συµβουλευτείτε τον αντιπρ&σωπ& σας ή έναν ειδικευ-µένο τεχνικ& εάν ο διακ&πτης του κυκλώµατος ενεργοποιείται συνεχώς ή καίγεται η ασφάλεια ακ&µη και µε τη ρύθµιση “L”. AH-X13CR AY-X13CR Μέγιστη ένταση ρεύµατος 9 A 12 A στη ρύθµιση “H” Μέγιστη ένταση ρεύµατος 7 A 8 A στη ρύθµιση “L” Φίλτρο Καθαρισµού Αέρα Κατά τη διάρκεια της λειτουργίας της συσκευής κλιµατισµού, το φίλτρο καθαρισµού αέρα αφαιρεί τη σκ&νη και τον καπν& των τσιγάρων απ& τον αέρα και παρέχει καθαρ& αέρα. Το αντιµικροβιακ& υλικ& που χρησιµοποιείται στο φίλτρο καθαρισµού αέρα καταστέλει τη δραστηρι&τητα των απορροφώµενων ιών και των άλλων βακτηριδίων. Η περίοδος αντικατάστασης για τον αντικαθιστώµενο τύπο είναι περίπου 3~6 µήνες. Συµβουλευτείτε τον αντιπρ&σωπ& σας για την αγορά αυτού του προαιρετικού εξαρτήµατος. Τύπος AZ-F900B AUX.

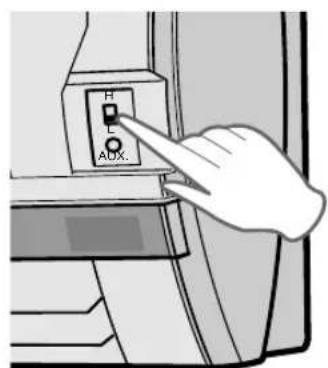

AUX. ΚΙΤ ΠΡΟΑΙΡΕΤΙΚΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΕΠΙΛΟΓΕΑΣ ΙΣΧΥΟΣ (µ&νο για τα µοντέλα AY-X13CR/AH-X13CR) ΒΟΗΘΗΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ EΛ-14ΕΛΛΗΝΙΚΑ BEVOR

Βεβαιωθείτε *τι έχετε αποσυνδέσει το καλώδιο ρεύµατος απ* την πρίζα ή έχετε κλείσει το διακ*πτη κυκλώµατος πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης.

ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΜΟΝΑ∆ΑΣ ΚΑΙ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

• Σκουπίστε τα µε ένα µαλακ& ύφασµα.

• Μην τα καταβρέχετε απευθείας µε νερ&. Μπορεί να προκληθεί ηλεκτροπληξία ή βλάβη του εξοπλισµού.

• Μη χρησιµοποιείτε ζεστ& νερ&, διαλύτες, λειαντικές σκ&νες ή ισχυρά

ΣΥΝΤΗΡΗΣΗ ΕΠΕΙΤΑ ΑΠΟ ΤΗΝ ΠΕΡΙΟ∆Ο ΧΡΗΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΛΙΜΑΤΙΣΜΟΥ

Λειτουργήστε τη µονάδα στη λειτου- ργία ΜΟΝΟ ΑΝΕΜΙΣΤΗΡΑΣ προκει- µένου να στεγνώσει ο µηχανισµ&ς

∆ιακ&ψτε τη λειτουργία και βγάλτε το καλώδιο απ& την πρίζα. Κλείστε το διακ&πτη του κυκλώµατος, εάν υπάρχει κάποιος αποκλειστικά για τη συσκευή κλιµατισµού.

Καθαρίστε τα φίλτρα, έπειτα επα- νατοποθετήστε τα. ΣΥΝΤΗΡΗΣΗ ΠΡΙΝ ΑΠΟ ΤΗΝ ΠΕΡΙΟ∆Ο ΧΡΗΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΛΙΜΑΤΙΣΜΟΥ

Βεβαιωθείτε &τι τα φίλτρα αέρα δεν είναι βρ&µικα.

Βεβαιωθείτε &τι δεν παρεµπο- δίζεται η είσοδος ή η έξοδος του

Ελέγχετε τακτικά την εξωτερική βάση τοποθέτησης για φθορά και για να βεβαιώνεστε &τι είναι

EΛ-15 ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΙΛΤΡΩΝ Τα φίλτρα αέρα πρέπει να καθαρίζονταικάθε δύο εβδοµάδες.

ΘΕΣΤΕ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗ ΜΟΝΑ∆Α

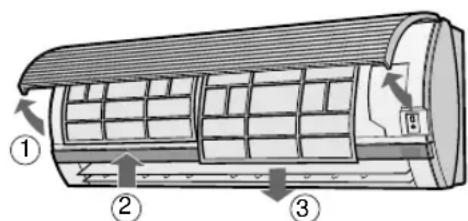

ΑΦΑΙΡΕΣΤΕ ΤΑ ΦΙΛΤΡΑ 1 Ανασηκώστε το ανοιγ&µενο πλαίσιο. 2 Σπρώξτε τα φίλτρα αέρα ελαφρά προς τα επάνω για να τα απασφαλίσετε. 3 Τραβήξτε τα φίλτρα προς τα κάτω για να τα αφαιρέσετε.

ΚΑΘΑΡΙΣΤΕ ΤΑ ΦΙΛΤΡΑ Χρησιµοποιήστε µία ηλεκτρική σκούπα για να αποµακρύνετε τη σκ&νη. Εάν τα φίλτρα είναι βρ&µικα, πλύνετέ τα µε χλιαρ& νερ& και ένα ήπιο απορρυπαντικ&. Στεγνώστε τα φίλτρα στη σκιά πριν τα επανατοποθετήσετε.

ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΤΕ ΤΑ ΦΙΛΤΡΑ 1 Επανατοποθετήστε τα φίλτρα στις αρχικές τους θέσεις. 2 Κλείστε το ανοιγ&µενο πλαίσιο. 3 Σπρώξτε σταθερά το κεντρικ& τµήµα του πλαισίου για να το ασφαλίσετε στη θέση του.ΕΑΝ Η ΜΟΝΑ∆Α ∆ΕΝ ΛΑΜΒΑΝΕΙ ΤΟ ΣΗΜΑ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Ελέγξτε εάν οι µπαταρίες του τηλεχειριστηρίου έχουν εξασθενήσει. Προσπαθήστε να µεταδώσετε πάλι το σήµα µε το τηλεχει- ριστήριο σωστά στραµµένο προς το παράθυρο του δέκτη σήµατος της µονάδας. Ελέγξτε εάν οι µπαταρίες του τηλεχειριστηρίου έχουν τοποθετηθεί µε τους π&λους στη σωστή

ΠΡΙΝ ΚΑΛΕΣΕΤΕ ΤΟ ΣΕΡΒΙΣ Τα παρακάτω δεν υποδηλώνουν βλάβη του εξοπλισµού Η ΜΟΝΑ∆Α ∆ΕΝ ΛΕΙΤΟΥΡΓΕΙ Η µονάδα δεν λειτουργεί εάν τεθεί σε λειτουργία αµέσως έπειτα απ& την απενεργοποίησή της. Η µονάδα δεν λειτουργεί αµέσως έπειτα απ& την αλλαγή του τρ&που λειτουργίας. Αυτ& γίνεται για την προστασία των εσωτερικών µηχανισµών. Περιµένετε για 3 λεπτά πριν λειτουργήσετε τη

Η ΜΟΝΑ∆Α ∆ΕΝ ΕΚΠΕΜΠΕΙ ΘΕΡΜΟ ΑΕΡΑ (Μοντέλα AY-X08CR/AY-X10CR/AY-X13CR) Η µονάδα προθερµαίνεται ή αποψύχεται. ΕΝΤΟΝΟΣ ΘΟΡΥΒΟΣ Η µονάδα µπορεί να κάνει ένα θ&ρυβο λ&γω συστολών-διαστολών. Αυτ&ς ο ήχος προέρχεται απ& την τριβή του µπροστινού καλύµµατος και άλλων εξαρτηµάτων που διαστέλλονται ή έρχονται σε επαφή λ&γω της αλλαγής της θερµοκρασίας. Ελέγξτε για να δείτε εάν ο διακ&πτης του κυκλώµατος έχει ενεργοποιηθεί ή εάν έχει καεί η ασφάλεια. ΕΑΝ Η ΜΟΝΑ∆Α ∆ΕΝ ΨΥΧΕΙ (‘Η ∆ΕΝ ΘΕΡΜΑΙΝΕΙ) ΑΠΟΤΕΛΕΣΜΑΤΙΚΑ ΤΟ ∆ΩΜΑΤΙΟ Ελέγξτε τα φίλτρα. Εάν εί- ναι βρ&µικα, καθαρίστε τα. Ελέγξτε την εξωτερική µονάδα για να βεβαιωθείτε &τι δεν παρεµποδίζεται η είσοδος ή η έξοδος του αέρα. Ελέγξτε εάν η ρύθµιση του θερµοστάτη είναι η σωστή. Βεβαιωθείτε &τι τα πα- ράθυρα και οι π&ρτες είν- αι καλά κλεισµένα. Εάν ο αριθµ&ς των ατ&µων στο δωµάτιο είναι µεγάλος, η µονάδα µπορεί να µην επι- τύχει την επιθυµητή θερµο-

Ελέγξτε εάν στο δωµάτιο λειτουργούν συσκευές που παράγουν θερµ&τητα.

Η µονάδα µπορεί να αναδίδει τις οσµές απ& τα χαλιά και τα έπιπλα που εισήλθαν σε αυτή και τις οσµές των εσωτερικών εξαρτηµάτων της συσκευής κλιµατισµού στο πρώτο στάδιο της εγκατάστασης. ΧΑΜΗΛΟΣ ΘΟΡΥΒΟΣ Ο απαλ&ς, χαµηλ&ς θ&ρυβος είναι ο ήχος του ψυκτικού που ρέει στο εσωτερικ& της µονάδας.

• Στη λειτουργία ΨΥΞΗΣ και ΑΦΥ- ΓΡΑΝΣΗΣ, µερικές φορές µπορεί να εµφανιστούν υδρατµοί στην έξοδο του αέρα λ&γω της διαφοράς ανάµεσα στη θερµοκρασία του αέρα του δωµατίου και του αέρα που εξέρχεται απ& τη µονάδα.

• Στη λειτουργία ΘΕΡΜΑΝΣΗΣ, οι υδρατµοί µπορεί να εξέρχονται απ& την εξωτερική µονάδα κατά την απ&ψυξη. (Μ&νο στα µοντέλα AY- X08CR/AY-X10CR/AY-X13CR) Η ΕΞΩΤΕΡΙΚΗ ΜΟΝΑ∆Α ∆ΕΝ

Επειτα απ& τη διακοπή της λειτο- υργίας, ο ανεµιστήρας της εξωτερικής µονάδας θα περιστρέφεται για περίπου ένα λεπτ& ώστε να ψυχθεί η µονάδα. Καλέστε το σέρβις &ταν η Λυχνία ΛΕΙΤΟΥΡΓΙΑΣ, η Λυχνία ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ και η ΕΝ∆ΕΙΞΗ ΘΕΡΜΟΚΡΑΣΙΑΣ στον πίνακα ενδείξεων αναβοσβήνουν. Εάν η µονάδα µοιάζει να έχει πάθει βλάβη, πριν καλέσετε το σέρβις ελέγξτε τα ακ*λουθα σηµεία. ΕΑΝ Η ΜΟΝΑ∆Α ∆ΕΝ ΛΕΙΤΟΥΡΓΕΙ
