AHX13CR - Climatiseur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split (unité intérieure et extérieure)
Marque	Sharp
Modèle	AHX13CR
Fonctions principales	Fraîs, Sec, Ventilateur, Automatique
Alimentation électrique	230 V ~ 50 Hz, courant max 9 A (réglage H) / 7 A (réglage L)
Puissance frigorifique	Non spécifiée
Dimensions de l'unité intérieure	Non spécifiées
Poids de l'unité intérieure	Non spécifié
Dimensions de l'unité extérieure	Non spécifiées
Poids de l'unité extérieure	Non spécifié
Type de réfrigérant	Non spécifié
Longueur maximale des tuyauteries	Non spécifiée
Télécommande	Avec affichage LCD, piles AAA (2 pièces)
Filtres	Filtres à air lavables (nettoyage toutes les 2 semaines), filtre purificateur d'air en option (AZ-F900B)
Minuteries	Minuterie marche/arrêt, minuterie 1 heure, programmation combinée
Fonction Plein Régime	Oui (FULL POWER)
Mode auxiliaire (sans télécommande)	Oui (touche AUX.)

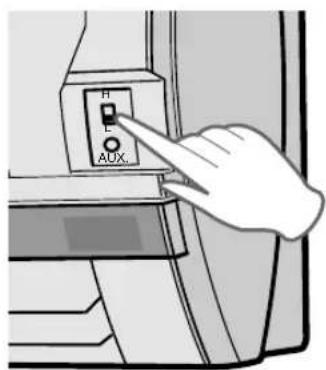

Selecteur d'alimentation	H (normal) / L (réduit) pour limiter la consommation
Entretien et nettoyage	Nettoyer les filtres toutes les 2 semaines, essuyer l'appareil avec un chiffon doux, ne pas utiliser d'eau ni de solvants
Sécurité	Mise à la terre obligatoire, disjoncteur de fuite recommandé, ne pas insérer d'objets, couper le disjoncteur avant entretien
Pièces détachées et réparabilité	Filtres lavables, filtre purificateur AZ-F900B en option, cordon d'alimentation remplaçable par un professionnel
Informations générales	Conforme aux directives 89/336/CEE et 73/23/CEE modifiées par 93/68/CEE

FOIRE AUX QUESTIONS - AHX13CR SHARP

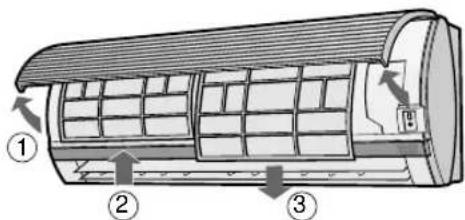

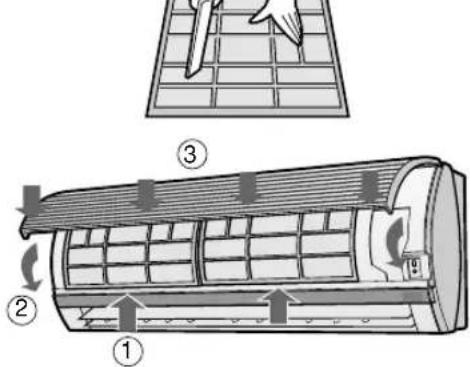

Comment nettoyer les filtres à air ?

Éteignez l'appareil, ouvrez le panneau avant, retirez les filtres en les poussant vers le haut puis en les tirant vers le bas. Nettoyez-les avec un aspirateur ou lavez-les à l'eau chaude avec un détergent doux. Séchez-les à l'ombre avant de les remettre en place. Effectuez cette opération toutes les deux semaines.

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez que les filtres ne sont pas encrassés, que les entrées et sorties d'air de l'unité extérieure ne sont pas obstruées, que le thermostat est bien réglé, que les fenêtres et portes sont fermées, et qu'aucune source de chaleur importante n'est présente dans la pièce.

Comment utiliser la télécommande ?

Insérez deux piles AAA (R03) dans le compartiment en respectant les polarités. Pointez la télécommande vers la fenêtre de réception de l'appareil à une distance maximale de 7 mètres. Appuyez sur les touches souhaitées. L'appareil émet un bip lorsqu'il reçoit le signal.

Pourquoi l'appareil émet-il un bruit de bruissement ?

Ce bruit est normal et provient de la circulation du réfrigérant à l'intérieur du circuit. Il ne s'agit pas d'un dysfonctionnement.

Comment régler la minuterie d'arrêt (TIMER OFF) ?

Appuyez sur la touche TIMER OFF de la télécommande. L'indicateur TIMER OFF clignote, utilisez TIME ADVANCE ou REVERSE pour régler l'heure souhaitée (par pas de 10 minutes). Pointez la télécommande vers l'appareil et appuyez sur SET/C. Le témoin TIMER orange s'allume sur l'appareil.

Que signifie le clignotement des témoins OPERATION, TIMER et TEMPERATURE INDICATOR ?

Un clignotement de ces témoins indique un dysfonctionnement. Contactez le service après-vente pour une vérification et une réparation.

Comment utiliser le mode auxiliaire sans télécommande ?

Levez le panneau avant de l'unité intérieure et appuyez sur la touche AUX. L'appareil démarre en mode automatique. Pour l'éteindre, appuyez à nouveau sur AUX. Ce mode est utile si la télécommande est perdue ou déchargée.

Quel est l'ampérage maximum de l'appareil ?

Avec le sélecteur d'alimentation en position H, l'ampérage est de 9 A ; en position L, il est de 7 A. Le sélecteur L permet de réduire la consommation pour les installations à faible capacité électrique.

Pourquoi de la vapeur sort-elle de la bouche de sortie d'air ?

En mode FRAIS ou SEC, de la vapeur d'eau peut apparaître en raison de la différence de température entre l'air ambiant et l'air soufflé. Ce phénomène est normal.

Que faire si l'appareil ne répond pas à la télécommande ?

Vérifiez que les piles ne sont pas usées, qu'elles sont insérées correctement (respect des polarités), que vous êtes à moins de 7 mètres et qu'aucun obstacle ne bloque le signal. Essayez de pointer la télécommande directement vers la fenêtre de réception.

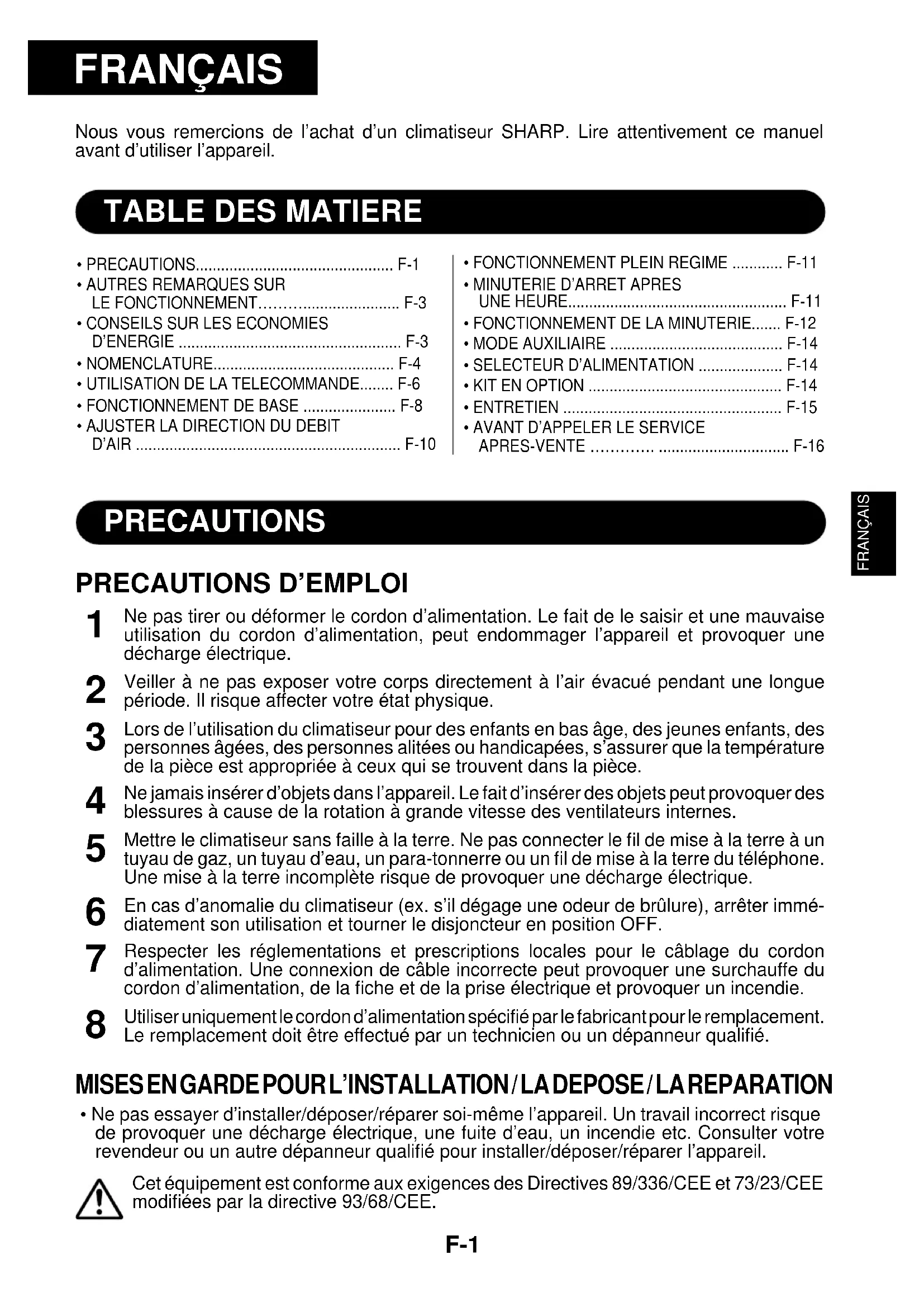

MODE D'EMPLOI AHX13CR SHARP

Nous vous remercions de l'achat d'un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIÈRES

• PRÉCAUTIONS. F-1 AUTRES REMARQUES SUR LE FONCTIONNEMENT. F-3 CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE F-3 NOMENCLATURE. F-4
• UTILISATION DE LA TÉLÉCOMMANDE...... F-6 FONCTIONNEMENT DE BASE F-8 AJUSTER LA DIRECTION DU DÉBIT D'AIR F-10

FONCTIONNEMENT PLEIN RÉGIME F-11 MINUTERIE D'ARRÊT APRÈS UNE HEURE. F-11 FONCTIONNEMENT DE LA MINUTERIE.... F-12 MODE AUXILIAIRE F-14 SÉLECTEUR D'ALIMENTATION F-14 ·KIT EN OPTION F-14 ENTRETIEN F-15 AVANT D'APPELER LE SERVICE APRÈS-VENTE F-16

PRÉCAUTIONS

PRÉCAUTIONS D'EMPLOI

1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de le saisir et une mauvaise utilisation du cordon d'alimentation, peut endommager l'appareil et provoquer une décharge électrique. 2 Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque d'affecter votre état physique. 3 Lors de l'utilisation du climatiseur pour des enfants en bas âge, des jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée à ceux qui se trouvent dans la pièce. 4 Ne jamais insérer d'objets dans l'appareil. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5 Mettre le climatiseur sans faille à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risque de provoquer une décharge électrique. 6 En cas d'anomalie du climatiseur (ex. s'il dégage une odeur de brûlure), arrêter immédiatement son utilisation et tourner le disjoncteur en position OFF. 7 Respecter les réglementations et prescriptions locales pour le câblage du cordon d'alimentation. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8 Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement. Le remplacement doit être effectué par un technicien ou un dépanneur qualifié.

• Ne pas essayer d'installer/déposer/réparer soi-même l'appareil. Un travail incorrect risque de provoquer une décharge électrique, une fuite d'eau, un incendie etc. Consulter votre revendeur ou un autre dépanneur qualifié pour installer/déposer/réparer l'appareil.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

PRÉCAUTIONS

PRÉCAUTIONS D'EMPLOI

1. Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène. 2. Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une décharge électrique. 3. Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4. Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5. Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures. 6. Cet appareil est conçu pour une utilisation privée. Ne pas utiliser pour d'autres applications, par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7. Ne pas placer une cuvette avec de l'eau sur l'appareil. Si l'eau pénètre dans l'appareil, l'isolation électrique risque d'être détériorée et de provoquer une décharge électrique. 8. Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer une performance insuffisante ou des pannes. 9. S'assurer d'arrêter l'utilisation et couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser. 10. Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une décharge électrique ou d'endommager l'appareil. 11. Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance.

De jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

PRÉCAUTIONS SUR L'EMPLACEMENT/INSTALLATION

• S'assurer de connecter le climatiseur à une source de tension et à une fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où un gaz inflammable risque de fuir. Il risque de provoquer un incendie. Installer l'appareil dans un endroit peu poussiéreux, sans fumées et sans humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pièce, les meubles, etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une décharge électrique.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPÉRATURE DE SERVICE

		TEMP. INTERIEURE TEMP. EXTERIEURE
FRAIS	limite supérieure	32°C D.B. 43°C D.B.23°C W.B.	-
	limite inférieure	21°C D.B. 21°C D.15°C W.B.	-
CHAUFFAGE(unniquement AY-X08CR/AY-X10CR/AY-X13CR)	limite supérieure	27°C D.B. 24°C D.-	18°C W.B.
	limite inférieure	20°C D.B.-	-8.5°C D.B.-9.5°C W.B.

Le dispositif de protection intégré risque d'empêcher le fonctionnement de l'appareil lorsqu'il est utilisé en dehors de cette plage. - Une condensation risque de se former sur la sortie d'air si l'appareil fonctionne en continu en mode FRAIS ou SEC lorsque le taux d'humidité est supérieur à 80 pour-cent.

Ce climatiseur est équipé d'une fonction de mémoire pour mémoriser les réglages en cas de panne de courant. Lorsque le courant est rétabli, l'appareil redémarre automatiquement avec les mêmes réglages qui étaient actifs avant la panne, à l'exception des réglages de la minuterie.

Si les minutes ont été réglées avant une panne de courant, elles n'ont pas besoin d'être réglées à nouveau lorsque le courant est rétabli.

REMARQUES SUR LES MODÈLES AY-X08CR/AY-X10CR/AY-X13CR

FONCTION DE PRÉCHAUFFAGE

En mode CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes après l'allumage de l'appareil pour éviter que l'air froid soit soufflé de l'appareil.

FONCTION DE DÉGIVRAGE

Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure en mode CHAUFFAGE, un dégivrage automatique fournit de la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner. Après le dégivrage, l'appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DE CHAUFFE

L'appareil utilise une pompe à chaleur qui aspire la chaleur de l'air extérieur et la libère dans la pièce. La température extérieure de l'air affecte ainsi considérablement le rendement de chauffe. Si le rendement de chauffe est réduit à cause de températures extérieures basses, utiliser un réchauffeur supplémentaire. Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d'air forcé.

CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE

Certaines méthodes simples pour économiser de l'énergie sont décrites ci-dessous lorsque le climatiseur est utilisé.

RÉGLER LA TEMPÉRATURE APPROPRIÉE

• Le fait de régler le thermostat à 1 °C plus élevé que la température désirée en mode FRAIS (et à 2 °C plus bas en mode CHAUFFAGE sur les modèles AY-X08CR/AY-X10CR/AY-X13CR) réduit d'environ 10 pour-cent la consommation électrique.
• Le fait de régler la température à un niveau inférieur à celui nécessaire pendant la climatisation augmente la consommation électrique.

BLOQUER LES RAYONS DIRECTS DU SOLEIL ET ÉVITER LES COURANTS D'AIR

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.
• Fermer les fenêtres et les portes pendant la climatisation (et le chiffage pour les modèles AY-X08CR/AY-X10CR/AY-X13CR).

Régler la direction appropriée du débit d'air pour obtenir la meilleure circulation d'air.

Maintenir le filtre propre afin d'assurer un fonctionnement le plus efficace.

Optimiser l'utilisation de la fonction de minuterie d'arrêt. Débrancher le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant une période prolongée.

L'unité intérieure continue à consommer une faible quantité de courant lorsqu'elle ne fonctionne pas.

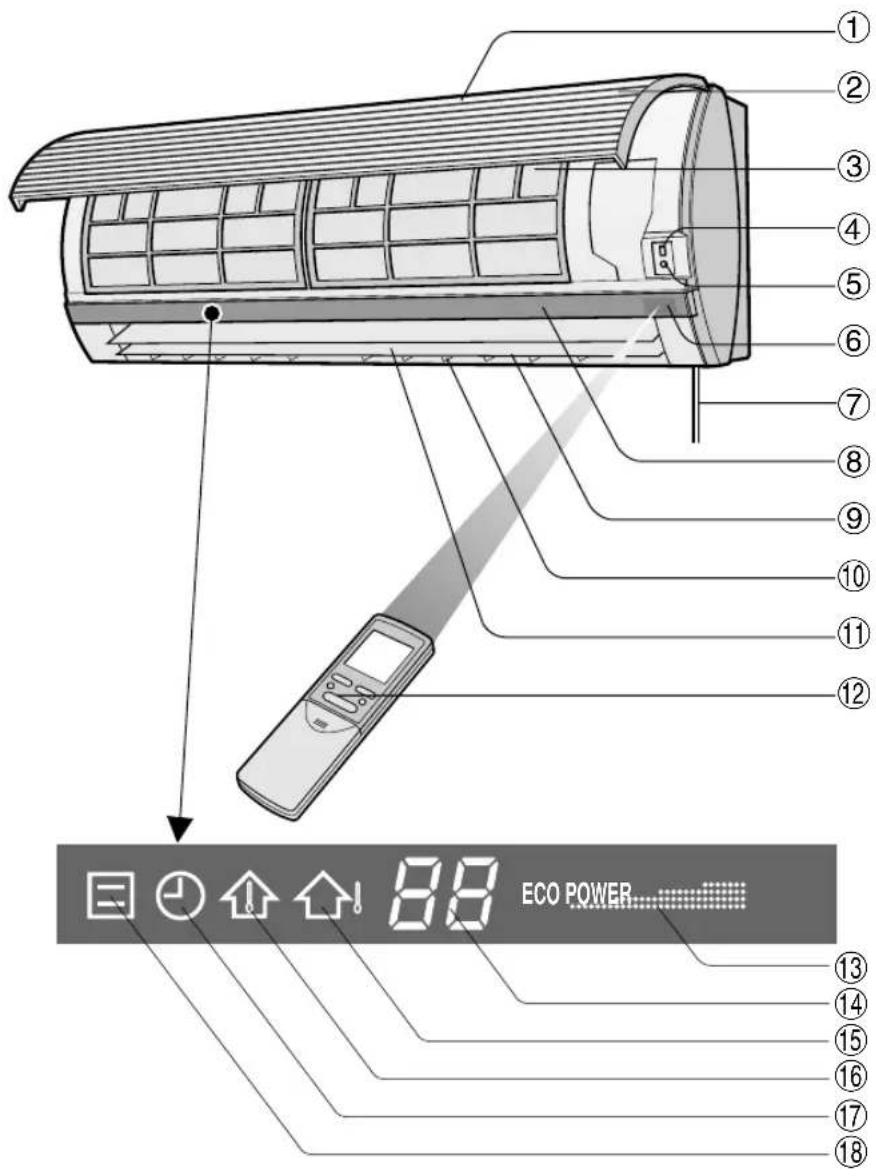

UNITÉ INTÉRIEURE

① Bouche d'entrée (Air) ② Panneau d'ouverture ③ Filtres à air ④ Sélecteur d'alimentation (uniquement pour les modèles AY-X13CR/AH-X13CR) ⑤ Touche AUX. ⑥ Fenêtre RECEIVER ⑦ Cordon d'alimentation ⑧ Panneau d'indicateur ⑨ Volets d'aération à réglage vertical ⑩ Volets d'aération à réglage horizontal ⑪ Bouche de sortie (Air) ⑫ Télécommande ⑬ POWER MONITOR ⑭ TEMPERATURE INDICATOR Témoin lumineux de Temp. OUTDOOR (vert) Témoin lumineux de Temp. ROOM (vert) Témoin lumineux TIMER (orange) ⑮ Témoin lumineux OPERATION (rouge)

19 Bouche d'entrée (Air) Tube réfrigérant et cordon d'interconnexion 21 Flexible de vidange 22 Bouche de sortie (Air)

TÉLÉCOMMANDE (Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08CR/AY-X10CR/AY-X13CR)

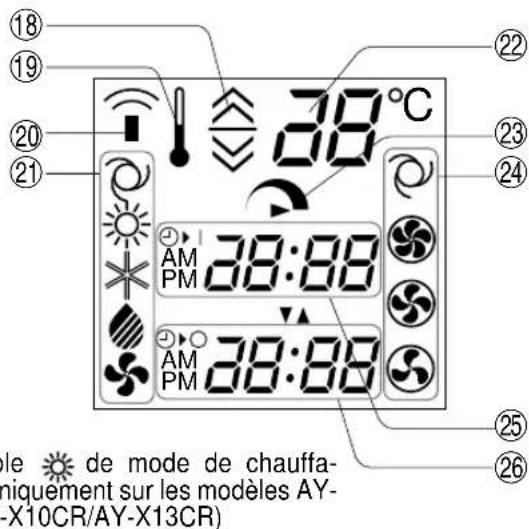

AFFICHAGE L.C.D. DE LA TÉLÉCOMMANDE

18 RÉGLAGE DU THERMOSTAT POUR LES MODES AUTO ET SEC 19 SYMBOLE DE TEMPÉRATURE ② SYMBOLE DE TRANSMISSION ② SYMBOLES DE MODE

2 INDICATEUR DE TEMPÉRATURE 23 SYMBOLE DU MODE DE FONCTIONNEMENT PLEIN RÉGIME ② SYMBOLES DE VITESSE DU VENTILATEUR

① ÉMETTEUR ② AFFICHAGE (Affichage à cristaux liquides) ③ Touche THERMO. (Thermostat) ④ Touche FULL POWER OPERATION ⑤ Touche DISPLAY ⑥ Touche ON/OFF ⑦ Touche MODE ⑧ Touche FAN ⑨ Touche TIMER OFF (pour régler la minuterie) ⑩ Touche SWING ⑪ Touche ONE-HOUR OFF TIMER ⑫ Touche TIMER SET/CANCEL ⑬ Touche TIMER ON (pour régler la minuterie) ⑭ Touche TIME ADVANCE ⑮ Touche CLOCK Indique que BATTERY COMPARTMENT est en dessous de cette marque ⑰ Touche TIME REVERSE

25 INDICATEUR DE MARCHE DE LA MINUTERIE / HORLOGE

Indique l'heure pré-réglée de mise en marche de la minuterie ou l'heure courante.

26 INDICATEUR TIMER OFF

Indique l'heure pré-réglée de la minuterie d'arrêt ou de la minuterie d'arrêt au bout d'une heure.

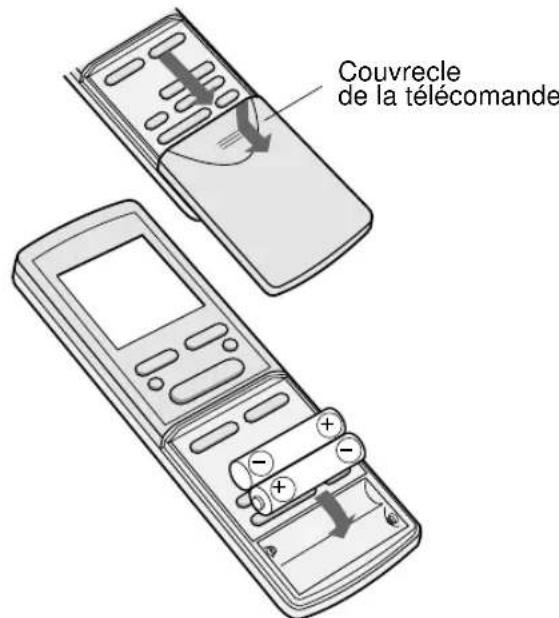

CHARGER LES BATTERIES Utiliser deux piles de format AAA (R03).

1 Retirer le couvercle de la télécommande. 2 Insérer les piles dans le compartiment, en s'assurant que les polarités ⊕ et ⊙ sont alignées correctement. L'affichage indique "AM 6:00" lorsque les piles sont insérées correctement. 3 Remettre le couvercle en place.

REMARQUES :

• La durée de service de la batterie est d'environ un an dans des conditions d'utilisation normale.
• Lors du remplacement des piles, toujours remplacer les deux piles, et s'assurer qu'elles sont de même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, voir les piles et les remettre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

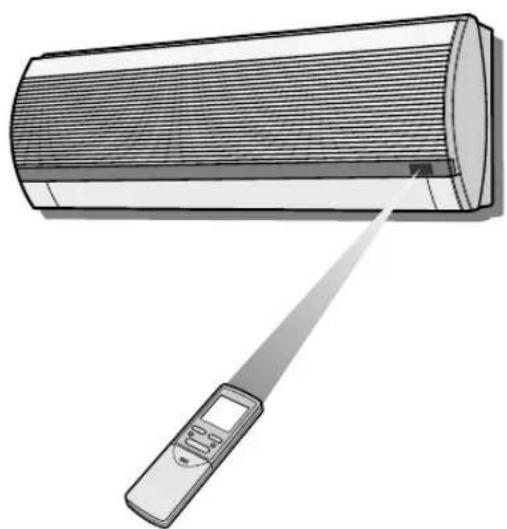

VOICI COMMENT UTILISER LA TÉLÉCOMMANDE

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.

• S'assurer qu'il n'y a pas de rideau ou un autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux d'une distance de 7 mètres.

ATTENTION

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, car ils peuvent gérer son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.
• L'utilisation d'une lampe fluorescente avec démarreur rapide dans la même pièce risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, d'un magnétoscope ou d'un autre équipement utilisé dans la même pièce.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

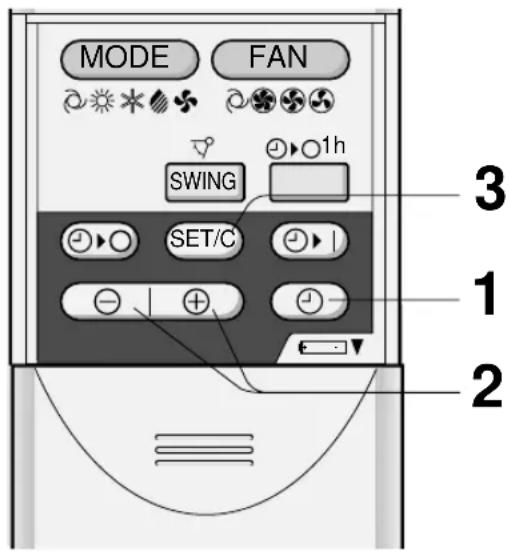

RÉGLER L'HEURE ACTUELLE DE L'HORLOGE

Il y a deux modes d'horloge : le mode 12 heures et le mode 24 heures.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08CR/AY-X10CR/AY-X13CR)

Exemple : 5 heures de l'après-midi

Horloge	Affichage
Mode 12 heures	PM 5:00
Mode 24 heures	17:00

Pour régler en mode 12 heures, appuyer une fois sur la touche CLOCK dans la première étape. Pour régler en mode 24 heures, appuyer deux fois sur la touche CLOCK dans la première étape. 2. Appuyer sur la touche TIME ADVANCE ou REVERSE pour régler l'heure courante. - Maintenir la touche enfoncée pour avancer ou reculer rapidement l'affichage de l'heure. 3. Appuyer sur la touche SET/C. - Les deux points (:) clignotent pour indiquer que l'horloge fonctionne.

REMARQUE :

• L'heure courante ne peut pas être réglée lorsque la minuterie fonctionne.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08CR/AY-X10CR/AY-X13CR)

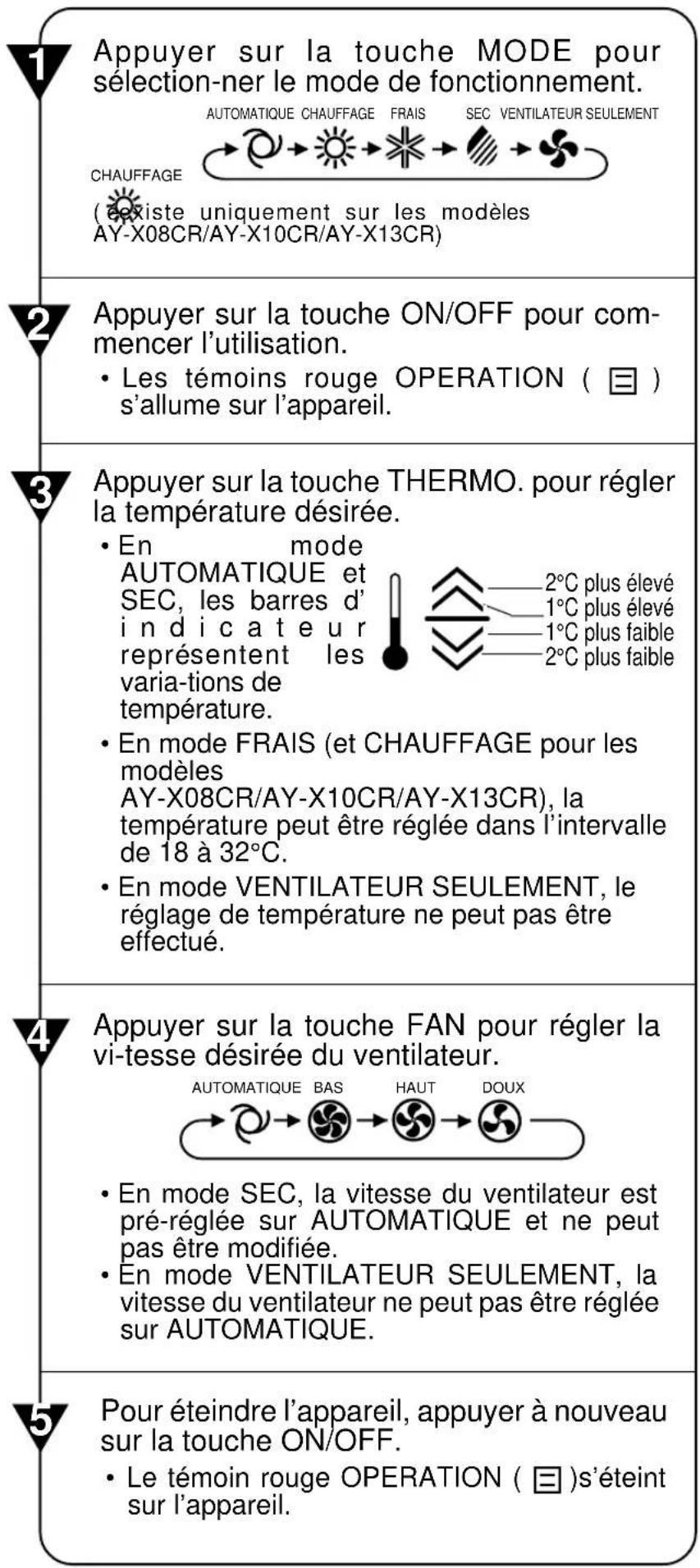

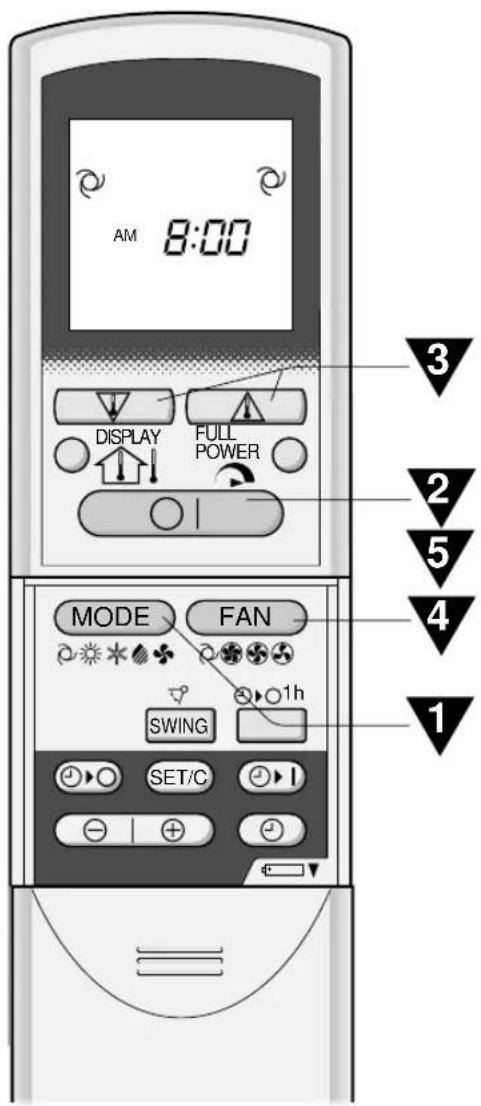

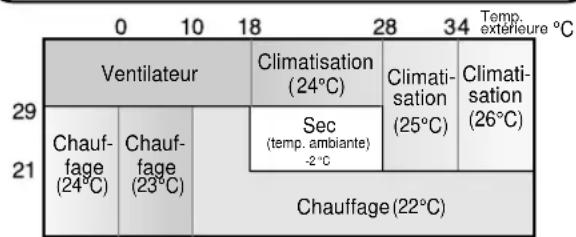

CONSEILS À PROPOS DU MODE AUTO

En mode AUTOMATIQUE, le réglage de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

Réglages de modes et de température pour les modèles AH-X08CR/AH-X10CR/AH-X13CR. Les figures entre parenthèses représentent les réglages de température.

Réglages de modes et de température pour les modèles AY-X08CR/AY-X10CR/AY-X13CR. Température intérieure °C : les figures entre parenthèses représentent les réglages de température.

Pendant le fonctionnement, si la température extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.

MODE CHANGEOVER (uniquement pour les modèles AY-X08CR/AY-X10CR/AY-X13CR) : pendant les saisons où l'on doit climatiser le jour et chauffer la nuit, ou si la température ambiante est extrêmement plus élevée que la température réglée, à cause d'un appareil de chauffage supplémentaire, le mode commute automatiquement entre le mode CHAUFFAGE et le mode FRAIS afin de maintenir la température de la pièce à un niveau confortable.

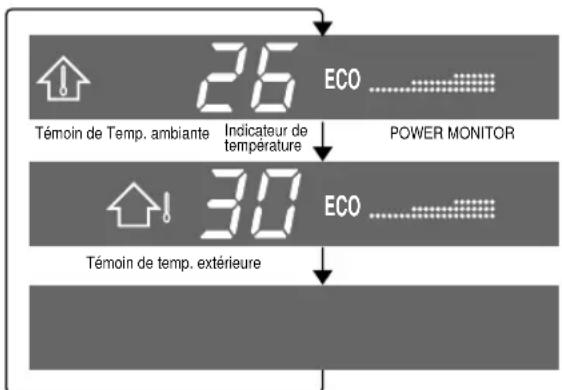

CONSEILS À PROPOS DU PANNEAU D'INDICATEUR

Le panneau d'indicateurs change chaque fois que la touche DISPLAY est enfoncée de la manière suivante.

La température de la pièce et POWER MONITOR sont affichés.

La température extérieure et POWER MONITOR sont affichés.

Pas d'affichage.

CONTRÔLE DE LA PUISSANCE

Pendant que la température de la pièce ou la température extérieure est affichée, le témoin lumineux POWER MONITOR s'allume en 4 niveaux (3 niveaux pour le mode SEC), pour indiquer la puissance de fonctionnement.

Lorsque le climatiseur fonctionne à une puissance maximale en mode FRAIS (et en mode CHAUFFAGE pour les modèles AY-X08CR/AY-X10CR/AY-X13CR), "Power" s'allume et "Eco" s'éteint sur le panneau d'indicateurs.

REMARQUE :

• Les températures affichées sont des estimations approximatives et peuvent être différentes des températures effectives.
• Gammes d'affichage de température
• Température de la pièce : 0°C ~ 40°C (est affiché lorsque la température est inférieure à 0°C et supérieure à 40°C)

Température extérieure : -9 °C à 45 °C (affichée lorsque la température est inférieure à -9 °C ou supérieure à 45 °C)

• -- s'affiche pendant la première minute de fonctionnement, pendant que les températures sont en cours de détection.
• Seule la température ambiante peut être affichée lorsque l'appareil ne fonctionne pas.

DIRECTION VERTICALE DU DÉBIT D'AIR

La direction du débit d'air est préréglée automatiquement comme suit dans chaque mode pour assurer un confort optimal :

Modes FRAIS et SEC	Débit d'air horizontal
Mode VENTILATEUR SEULEMENT (et mode CHAUFFAGE pour les modèlesAY-X08CR/AY-X10CR/AY-X13CR)	Débit d'air diagonal

VOICI COMMENT AJUSTER LA DIRECTION DU DÉBIT D'AIR

Appuyer une fois sur la touche SWING de la télécommande.

• Le volet de réglage d'aération vertical change continuellement d'angle.

Appuyer à nouveau sur la touche SWING lorsque le volet de réglage vertical est à la position désirée.

Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma. La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC Mode VENTILATEUR SEULEMENT (et mode CHAUFFAGE pour les modèles AY-X08CR/AY-X10CR/AY-X13CR)

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

L'intervalle est large, de sorte que le débit d'air puisse être dirigé vers le sol.

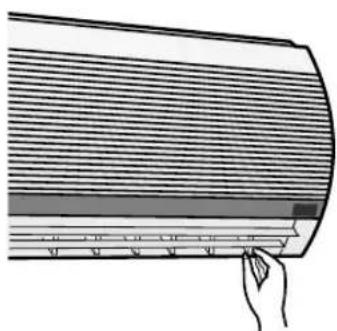

DIRECTION HORIZONTALE DU DÉBIT D'AIR

Maintenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du début d'air.

ATTENTION

Ne jamais essayer d'ajuster les volets de réglage vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisée pour le réglage.
• Lorsque le volet de réglage vertical est positionné à la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produire.

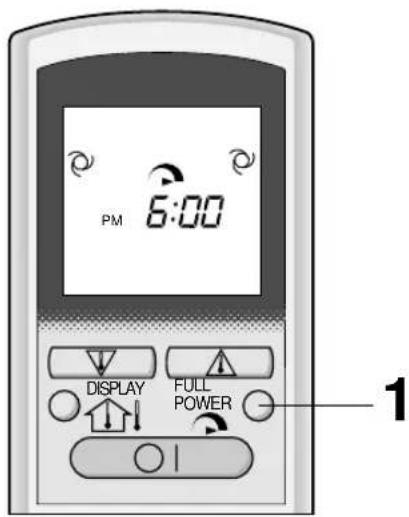

FONCTIONNEMENT PLEIN RÉGIME

Dans cette opération, le climatiseur fonctionne à puissance maximale pour climatiser la pièce (ou la chauffer avec les modèles AY-X08CR/AY-X10CR/AY-X13CR) si rapidement qu'elle peut être utilisée juste en rentrant à la maison.

Pour activer le fonctionnement FULL POWER, appuyer sur la touche FULL POWER pendant le fonctionnement.

La télécommande affiche L'affichage de température s'éteint.

POUR ANNULER

Appuyer à nouveau sur la touche FULL POWER.

• L'opération FULL POWER sera également annulée lorsque le mode de fonctionnement est modifié ou quand l'appareil est éteint.

REMARQUES :

• On ne peut pas utiliser le fonctionnement FULL POWER en mode VENTILATEUR SEULEMENT.
• On ne peut pas régler la température pendant le fonctionnement FULL POWER.

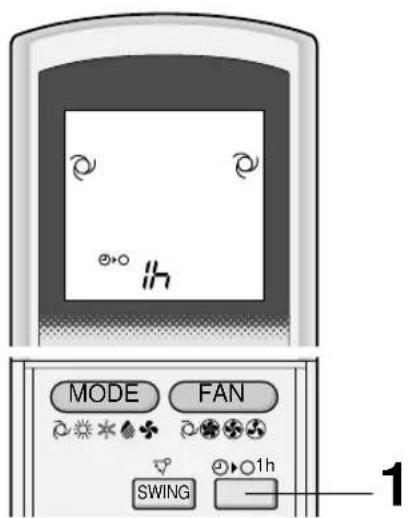

MINUTERIE D'ARRÊT APRÈS UNE HEURE

Lorsque la minuterie ONE-HOUR OFF est réglée, l'appareil s'arrête de fonctionner après une heure.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08CR/AY-X10CR/AY-X13CR)

1. Appuyer sur la touche ONE-HOUR OFF TIMER.

• La télécommande affiche "1 h".
• Le témoin lumineux orange TIMER (①) s'allume sur l'appareil. L'appareil s'arrête après une heure.

POUR ANNULER

Appuyer sur la touche TIMER CANCEL (SET/C).

Le témoin lumineux orange TIMER (⊙) s'éteint sur l'appareil. Ou, éteindre l'appareil en appuyant sur la touche ON/OFF. - Le témoin lumineux rouge OPERATION (et le témoin lumineux orange TIMER) s'éteignent sur l'appareil.

REMARQUES :

• Le fonctionnement ONE-HOUR OFF TIMER a la priorité sur les fonctions TIMER ON et TIMER OFF. Lorsque ONE-HOUR OFF TIMER est réglé pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment.
• Si l'on peut utiliser l'appareil une autre heure avant que ONE-HOUR OFF TIMER soit activé, appuyer à nouveau sur la touche ONE-HOUR OFF TIMER pendant l'utilisation.
• Si TIMER ON et/ou TIMER OFF sont réglés, la touche TIMER CANCEL annule chaque réglage.

REMARQUES :

Avant de régler la minuterie, s'assurer que l'horloge est réglée correctement à l'heure courante.

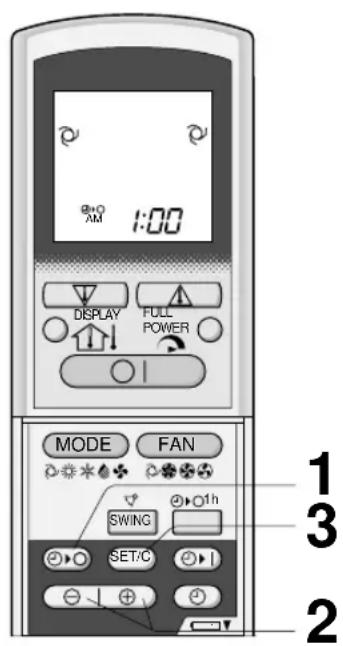

MINUTERIE DÉSACTIVÉE

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-X08CR/AY-X10CR/AY-X13CR)

1. Appuyer sur la touche TIMER OFF. 2. L'indicateur TIMER OFF clignote ; appuyer sur la touche TIME ADVANCE ou REVERSE pour régler l'heure désirée. (L'heure peut être réglée par incréments de 10 minutes.) 3. Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche TIMER SET (SET/C).

• Le témoin lumineux orange TIMER (Ⓞ) s'allume sur l'appareil.
• L'appareil émet un bip lorsqu'il reçoit le signal.

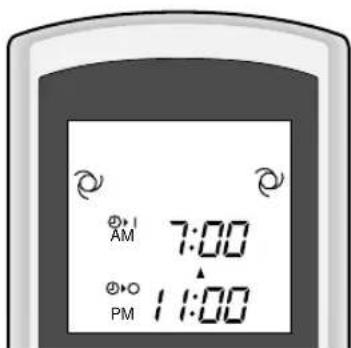

CONSEILS À PROPOS DU FONCTIONNEMENT DE LA MINUTERIE

Lorsque le mode TIMER OFF est réglé, le réglage de température est automatiquement ajusté pour éviter que la pièce devienne excessivement chaude ou trop froide pendant votre sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC :

• Une heure après le début du fonctionnement, la température augmente de 1 °C plus élevée que le réglage original du thermostat.

MODE DE CHAUFFAGE :

(uniquement pour les modèles AY-X08CR/AY-X10CR/AY-X13CR)

• Une heure après le début du fonctionnement, la température chute de 3 °C plus bas que le réglage original du thermostat.

REMARQUE :

• La fonction de veille automatique n'est pas activée pendant le mode FAN ONLY.

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche TIMER CANCEL (SET/C).

• Le témoin lumineux orange TIMER ( Ⓞ ) s'éteint sur l'appareil.
• L'heure d'horloge courante sera affichée sur la télécommande.

(Le symbole mode de chauffage existe uniquement sur les modèles AY-X08CR/AY-X10CR/AY-X13CR)

REMARQUE :

• Si TIMER ON, TIMER OFF et ONE-HOUR OFF TIMER sont réglés, la touche TIMER CANCEL annule tous les réglages.

POUR MODIFIER LE RÉGLAGE D'HEURE

Annuler d'abord le réglage TIMER, puis le régler à nouveau.

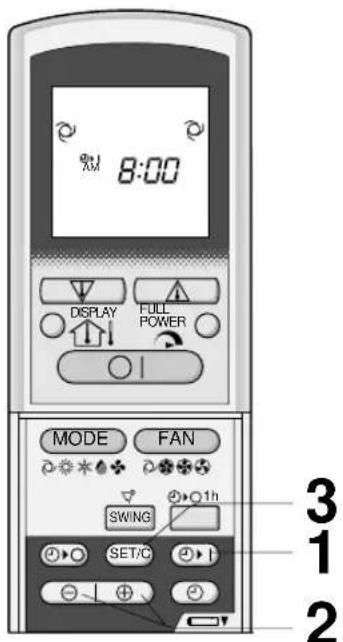

MINUTERIE ACTIVÉE

(Le symbole mode de chauffage existe uniquement sur les modèles AY-X08CR/AY-X10CR/AY-X13CR)

1. Appuyer sur la touche TIMER ON ( ⊙ ). 2. L'indicateur TIMER ON clignote ; appuyer sur la touche TIME ADVANCE ou sur la touche REVERSE pour régler l'heure désirée. (L'heure peut être réglée par incréments de 10 minutes.) 3. Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche TIMER SET (SET/C).

Le témoin lumineux orange TIMER ( ) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal.

4. Sélectionner la condition de fonctionnement.

• L'appareil s'allume avant l'heure réglée afin de permettre à la pièce d'atteindre la température désirée par l'heure programmée. (Fonction de réveil)

UTILISATION COMBINÉE DES MINUTERIES MARCHE/ARRÊT

On peut utiliser les minuteries ON et OFF combinées.

Exemple :

Pour arrêter le fonctionnement à 23 h et le reprendre (avec les mêmes réglages de mode et de température) afin d'amener la température ambiante au niveau désiré vers 7 h.

1. Régler TIMER OFF à 23 h pendant le fonctionnement. 2. Régler TIMER ON à 7 h.

La flèche (▼ ou ▲) entre l'indicateur TIMER ON et l'indicateur TIMER OFF montre quelle minuterie sera activée en premier.

REMARQUES :

• On ne peut pas programmer les minuteries ON-TIMER et OFF-TIMER pour faire fonctionner l'appareil à différentes températures ou avec d'autres réglages.
• Chaque minuterie peut être programmée pour être activée avant l'autre.

MODE AUXILIAIRE

Utiliser ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

Soulever le panneau avant de l'unité intérieure et appuyer sur la touche AUX du panneau de commande.

• Le témoin lumineux rouge OPERATION ( ) s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTOMATIQUE.
• La vitesse du ventilateur et le réglage de température sont en position AUTOMATIQUE.

POUR ÉTEINDRE

Appuyer à nouveau sur la touche AUX. du panneau de commande.

• Le témoin lumineux rouge OPERATION ( ] ) s'éteint sur l'appareil.

REMARQUE :

Si la touche AUX. est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

SÉLECTEUR D'ALIMENTATION (uniquement pour les modèles AY-X13CR/AH-X13CR)

Lors de l'installation du climatiseur dans une résidence ayant une faible capacité en courant électrique, commuter la touche POWER SELECTOR en position "L". Le climatiseur fonctionnera à puissance réduite, et le déclenchement du disjoncteur ou le grillage d'un fusible provoqué par une consommation électrique excessive peut être évité.

• La capacité COOLING ou HEATING (pour le modèle AY-X13CR) sera réduite lorsque l'appareil fonctionne en position "L".
• Consulter votre revendeur ou un technicien qualifié si le disjoncteur se déclenche en continu ou si le fusible saute même en commutant au réglage "L".

	AH-X13CR AY-X13CR
Ampérage maximum pour un réglage "H"	9 A 12 A
Ampérage maximum pour un réglage "L"	7 A 8 A

KIT EN OPTION

Filtre purificateur d'air

Pendant le fonctionnement du climatiseur, le filtre purificateur d'air élimine la poussière et la fumée de cigarettes de l'air et délivre de l'air propre.

Le matériel anti-bactérien d'apatite utilisé dans le filtre purificateur d'air élimine les virus et autres germes adsorbés. La périodicité de remplacement du type jetable est d'environ 3 à 6 mois.

Contacter votre revendeur pour l'achat de cette option.

Type AZ-F900B

ATTENTION

S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer la maintenance.

NETTOYAGE DES FILTRES Les filtres à air doivent être nettoyés toutes les deux semaines.

1. ÉTEINDRE L'APPAREIL 2. ENLEVER LES FILTRES

1. Soulever le panneau d'ouverture. 2. Pousser les filtres à air légèrement vers le haut pour les déverrouiller. 3. Tirer les filtres à air vers le bas pour les déposer.

3. NETTOYER LES FILTRES

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

4. RÉINSTALLER LES FILTRES

1. Réinstaller les filtres dans leurs positions originales. 2. Fermer le panneau avant. 3. Pousser la partie centrale du panneau fermement pour le verrouiller en place.

NETTOYER L'APPAREIL ET LA TÉLÉCOMMANDE

ATTENTION

• Essuyer avec un chiffon doux.
• Ne pas éclabousser d'eau ou verser de l'eau. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser d'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

1. Faire fonctionner l'appareil en mode VENTILATEUR SEULEMENT pendant environ une demi-journée pour sécher complètement le mécanisme. 2. Arrêter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, si on n'a qu'un seul exclusivement pour le climatiseur. 3. Nettoyer les filtres, puis les réinstaller.

MAINTENANCE AVANT LA SAISON DE CLIMATISATION

1 S'assurer que les filtres à air ne sont pas encrassés. 2 S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air.

ATTENTION

3 Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.

AVANT D'APPELER LE SERVICE APRÈS-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil

L'APPAREIL NE FONCTIONNE PAS L'appareil ne fonctionne pas s'il est allumé immédia-tement après sa mise hors circuit. L'appareil ne fon-ctionne pas immédiatement après le changement de mode. Cela sert à protégger le mécanisme interne. At- tende 3 minutes avant de faire fonctionner l'appareil.	BRUIT DE BRUISEMENT Le bruit de bruissement doux est le son du réfrigérant se propageant à l'intérieur de l'appareil.
	VAPEUR D'EAU • Dans les modes FRAIS et SEC, de la va-peur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiante et celle de l'air déchége par l'ap- pareil. • En mode CHAUFFGE, de la vapeur d'eau ris-que de s'échapper de l'unité extérieure pendant le dégivrage. (Uniquement sur les modèles AY-X08CR/AY-X10CR/AY-X13CR)
L'APPAREIL N'ENVOIE PAS D'AIR CHAUD (Modèles AY-X08CR/AY-X10CR/AY-X13CR) L'appareil est encours de préchauffage ou de dégivrage.
ODEURS Des odeurs de moquette et de meubles qui entrent dans l'appareil et des odeurs des composants internes du climatiseur au début de l'installation peuvent être dégagées de l'appareil.
BRUIT DE CRAQUEMENT L'appareil risque de produit un bruit de craquement. Ce son est général par la friction du panneau avant et par la dilatation ou la connexion des autres composants due à une variation de température.	L'UNITE EXTERIEURE NE S'ARRETE PAS Après l'accet de fonctionnement, l'unité ex- terrieure fait tournier le ventilateurpendant environ une minute pour refroidir l'appareil.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.

SI L'APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. S'ils sont en-crassés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.	Vérifier si le thermostat est ré-glé correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la piece peut empêcher que l'appareil atteigne la température désirée.	Vérifier si des appar兼ls qui gé-nèrent de la chaleur fonction- nent dans la piece.

SI L'APPEARIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier si les piles de la télécommande sont usagées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télécommande sont mises en place et si elles sont alignées correctement selon leur polarité.

Contacter le service après-vente si les témoins lumineux OPERATION, TIMER et TEMPERATURE INDICATOR clignotent sur le panneau d'indicateurs.

ESPAGNOL

: AUTO : DÉSHUMIDIFICATION

: CHAUFFAGE : VENTILATION

(uniquement pour AY-X08CR/AY-X10CR/AY-X13CR

: REFROIDISSEMENT

2 INDICATEUR DE TEMPÉRATURE 23 SYMBOLE DE MODE DE FONCTIONNEMENT AU MAXIMUM 24 SYMBOLES DE VITESSE DU VENTILATEUR

: AUTO : BASSE

: HAUTE : DOUX

: AUTOMATIQUE : SÉCHER

: CHAUFFER : UNIQUEMENT

: CHAUFFER : VENTILER
