BEDIENUNGSANLEITUNG AHX13CR SHARP

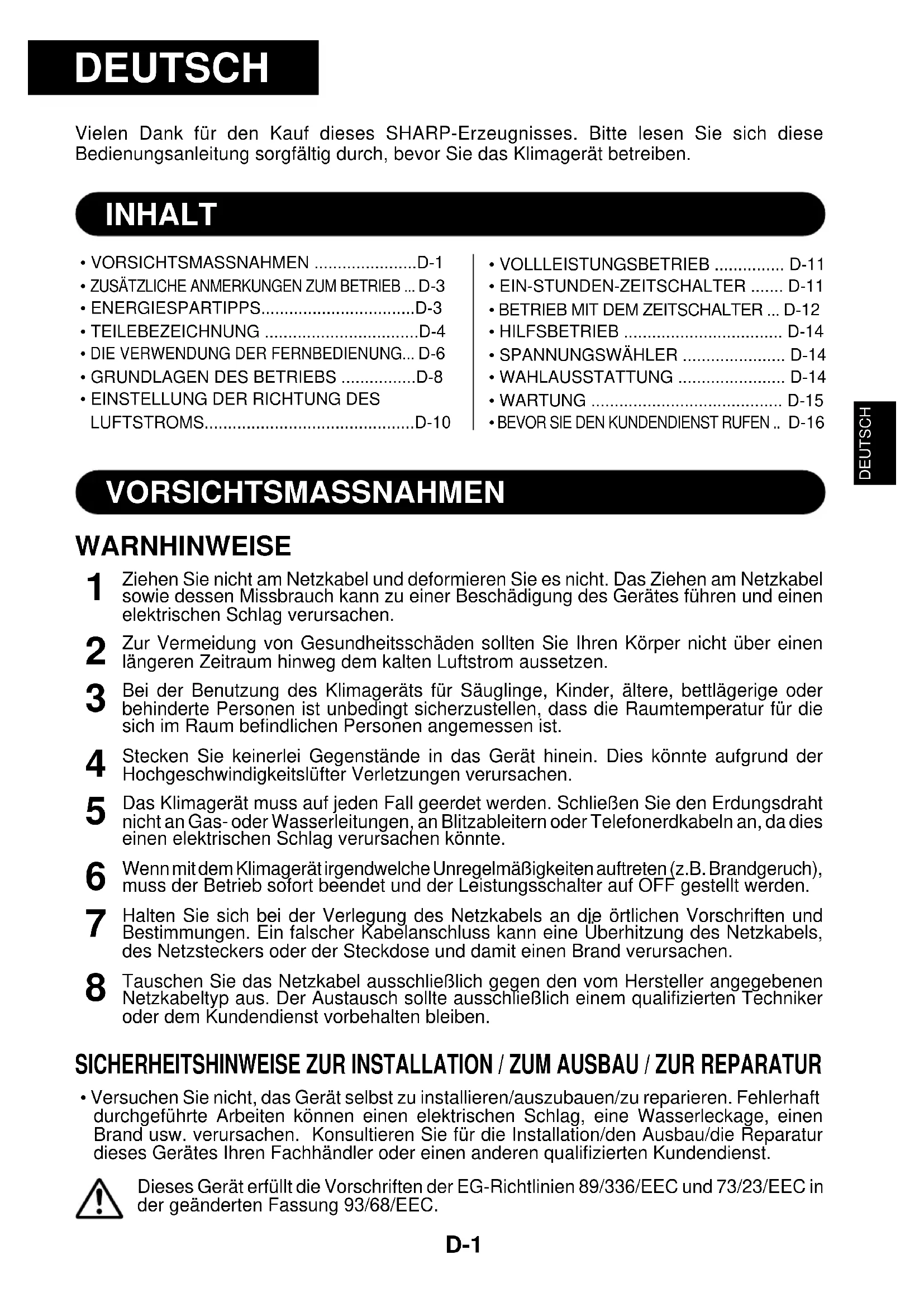

STOP After stopping the operation, the out- door unit will rotate its' fan for about a minute to cool down the unit. Please call for service when OPERATION Lamp, TIMER Lamp and TEMPERATURE INDICATOR on the indicator panel blink.DEUTSCH D-1 Vielen Dank für den Kauf dieses SHARP-Erzeugnisses. Bitte lesen Sie sich dieseBedienungsanleitung sorgfältig durch, bevor Sie das Klimagerät betreiben.• VORSICHTSMASSNAHMEN ......................D-1 ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB ... D-3

Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabelsowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einenelektrischen Schlag verursachen. Zur Vermeidung von Gesundheitsschäden sollten Sie Ihren Körper nicht über einenlängeren Zeitraum hinweg dem kalten Luftstrom aussetzen. Bei der Benutzung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oderbehinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für diesich im Raum befindlichen Personen angemessen ist. Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund derHochgeschwindigkeitslüfter Verletzungen verursachen. Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdrahtnicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an, da dieseinen elektrischen Schlag verursachen könnte. Wenn mit dem Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch),muss der Betrieb sofort beendet und der Leistungsschalter auf OFF gestellt werden. Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften undBestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels,des Netzsteckers oder der Steckdose und damit einen Brand verursachen. Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenenNetzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Technikeroder dem Kundendienst vorbehalten bleiben. SICHERHEITSHINWEISE ZUR INSTALLATION / ZUM AUSBAU / ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaftdurchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einenBrand usw. verursachen. Konsultieren Sie für die Installation/den Ausbau/die Reparaturdieses Gerätes Ihren Fachhändler oder einen anderen qualifizierten Kundendienst.Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC inder geänderten Fassung 93/68/EEC. DEUTSCHVORSICHTSMASSNAHMEN

SICHERHEITSHINWEISE ZUM BETRIEB

Öffnen Sie regelmäßige ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen.

Betätigen Sie die Tasten nicht mit nassen Händen, da dies einen elektrischen Schlag verursachen könnte.

Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das Gerät für einen längeren Zeitraum nicht benutzt wird.

Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, festen Sitz.

Legen Sie keinerlei Gegenstände auf das Außengerät, und betreten Sie es nicht. Der Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen bzw. Verletzungen verursacht werden.

Dieses Gerät wurde ausschießlich für den Hausgebrauch hergestellt und darf nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus, um Tiere oder Pflanzen aufzuziehen verwendet werden.

Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag verursachen.

Blockieren Sie weder die Lufteinlass- noch Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben.

Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen.

Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen.

Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollten beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG / INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an. Der Anschluss an ein Netz mit der falschen Voltzahl und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise sogar einen Brand verursachen.

• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies könnte einen Brand verursachen. Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.

• Verlegen Sie den Ablaufschlauch gerade, um einen sanften Ablauf sicherzustellen. Ein unzureichender Ablauf kann den Raum, die Möbel etc. feucht werden lassen.

• Stellen Sie abhängig vom Aufstellungsort sicher, dass ein Kriechstromschutz oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden. D-2DEUTSCH INNENTEMP. AUSSENTEMP. KÜHLUNG obere Grenze 32˚C D.B. 43˚C D.B.23˚C W.B. - untere Grenze 21˚C D.B. 21˚C D.B.15˚C W.B. - HEIZUNG obere Grenze 27˚C D.B. 24˚C D.B. - 18˚C W.B. untere Grenze 20˚C D.B. -8.5˚C D.B. - -9.5˚C W.B.

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

• Eine eingebaute Schutz-vorrichtung sperrt denGerätebetrieb, wenn derentsprechende Temperatur-bereich überschritten wird.• Am Luftauslass kann sichKondenswasser bilden, wenndas Gerät bei einerLuftfeuchtigkeit von mehr als80 Prozent kontinuierlich in derBetriebsart KÜHLEN oderTROCKNEN läuft. D.B. = Trockenthermometer W.B. = Feuchtthermometer HINWEISE FÜR DIE MODELLE AY-X08CR/AY-X10CR/AY-X13CR VORHEIZFUNKTION Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einschalten des Gerätes möglicherweise erst nachzwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird. ENTEISUNGSFUNKTION
• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefert einautomatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisunglaufen die Innen- und Außenlüfter nicht.• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Modus fort. HEIZLEISTUNG
• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und dieseWärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzlichesHeizgerät einsetzen.• Es dauert eine Zeitlang, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nachdem Prinzip der erzwungenen Luftumwälzung. ENERGIESPARTIPPS Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN

• Wenn Sie das Thermostat im KÜHLEN-Modus auf 1°C höher als die gewünschte Temperatur einstellen (undbei den Modellen AY-X08CR/AY-X10CR/AY-X13CR im HEIZEN-Modus auf 2°C niedriger) sparen Sieungefähr 10 Prozent Strom.• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebes reduziert den Stromverbrauch.• Schließen Sie während des Kühlbetriebes die Fenster und Türen (bei den Modellen AY-X08CR / AY-X10CR/ AY-X13CR auch während des Heizbetriebes). STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE

LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG NICHT BENUTZT WIRD

• Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom. BEI STROMAUSFALL Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktivwaren. Einzige Ausnahme sind die Zeitschalter-Einstellungen.Falls vor dem Stromausfall Zeitschaltereinstellungen gemacht worden sind, müssen diese erneut eingestellt werden.(nur AY-X08CR / AY-X10CR/AY-X13CR) D-3TEILEBEZEICHNUNG 1 Einlass (Luft) 2 Öffnungsklappe 3 Luftfilter

4 SPANNUNGSWÄHLER (POWER

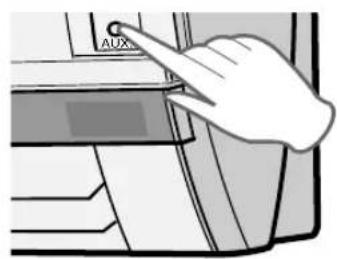

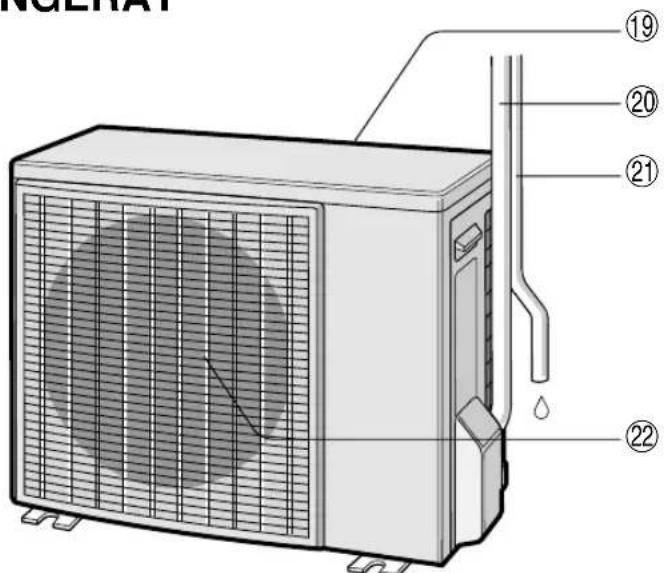

SELECTOR) (nur bei den Modellen AY-X13CR/ AH-X13CR) 5 AUX.-Knopf für den Hilfsbetrieb (AUX.Button) 6 EMPFÄNGER-Fenster (RECEIVER) 7 Netzkabel 8 Anzeigefeld 9 Lamelle zur vertikalen Einstellung 0 Lamelle zur horizontalen Einstellung q Auslass (Luft) w Fernbedienung e SPANNUNGSÜBERWACHUNG (POWER MONITOR) r TEMPERATURANZEIGE (TEMPERATURE INDICATOR) t AUSSEN-Temperaturlampe (OUTDOOR) (grün ) y RAUM-Temperaturlampe (ROOM) (grün ) u ZEITSCHALTER-Leuchte (orange ) i BETRIEBS-Anzeigeleuchte (OPERATION Lamp) (rot ) AUSSENGERÄT HINWEIS: Die neuesten Geräte können sich leicht von der obigen Darstellung unterscheiden. ZIMMERGERÄT o Einlass (Luft) p Kühlmittelrohr und Verbindungskabel a Ablassschlauch s Auslass (Luft)

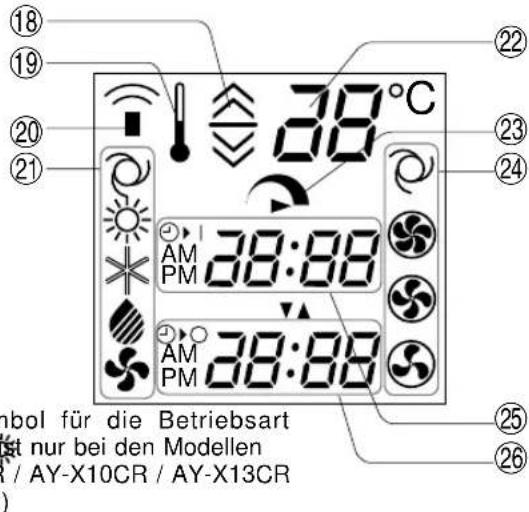

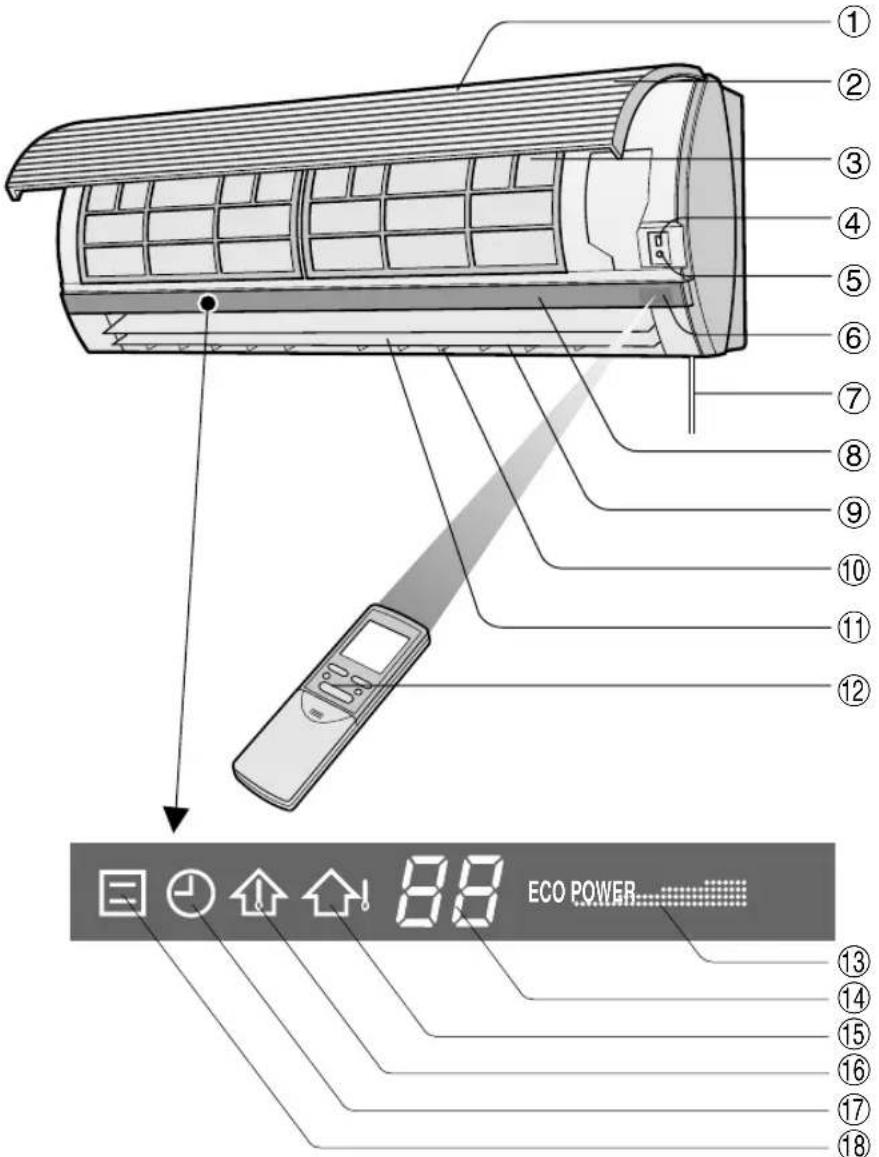

D-4 ECO POWERDEUTSCH FERNBEDIENUNG 1 SENDER (TRANSMITTER) 2 ANZEIGE (Flüssigkristallanzeige) 3 THERMO. (Thermostat)-Taste 4 Taste für VOLLLEISTUNGSBETRIEB 5 ANZEIGE-Taste 6 EIN-/AUS-Schalter 7 MODE-Taste für die Wahl der Betriebsart 8 FAN-Taste für den Lüfter 9 ZEITSCHALTER-Taste zur Einstellung der Ausschaltzeit 0 SWING-Taste für die Einstellung des Luftstroms q Ein-Stunden-Ausschaltzeit-Taste w SET/CANCEL-Taste für den Zeitschalter e Zeitschalter-Taste zur Einstellung der Einschaltzeit r Taste für den ZEITVORLAUF t UHR-Taste y Das BATTERIEFACH befindet sich unter diesem Symbol. u Taste für den ZEITRÜCKLAUF

(Das Symbol für die BetriebsartHEIZEN ist nur bei den ModellenAY-X08CR / AY-X10CR / AY-X13CRvorhanden) i THERMOSTATEINSTELLUNG FÜR DIE

BETRIEBSART AUTO UND TROCKNEN

(Das Symbol für die Betriebsart HEIZEN ist nur bei denModellen AY-X08CR / AY-X10CR / AY-X13CR vorhanden)

FULL POWERSET/C D-5 g EINSCHALTZEIT/UHR Zur Anzeige der Einschaltzeit oder der aktuellen Uhrzeit. h AUSSCHALTZEIT Zur Anzeige der Ausschaltzeit oder Einstellung des Ein-Stunden-Zeitschalters.1 Entfernen Sie die Abdeckung derFernbedienung. Legen Sie Batterien in das Batte-riefach ein; achten Sie dabei aufdie richtige Ausrichtung der ±/— Polarität.• Wenn die Batterien richtig ein-gelegt worden sind, erscheintauf dem Display “AM 6:00”. Setzen Sie die Abdeckung derFernbedienung wieder auf.

DIE VERWENDUNG DER FERNBEDIENUNG

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterienaustauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht benutzen. Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.

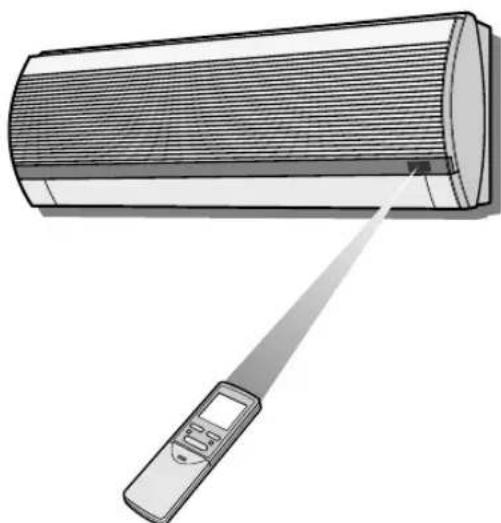

• Stellen Sie sicher, dass sich zwischender Fernbedienung und dem Gerätkeine Vorhänge oder ein andererGegenstand befindet.• Die Fernbedienung funktioniert auseiner Entfernung von bis zu 7 Metern.

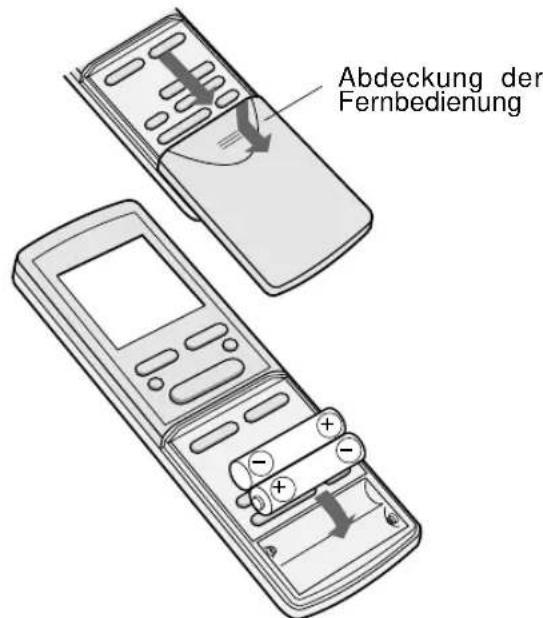

EINLEGEN DER BATTERIEN

Benutzen Sie zwei Batterien der Größe AAA (R03).

DIE VERWENDUNG DER FERNBEDIENUNG

Abdeckung derFernbedienung D-6DEUTSCH VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sie bitte die Gardinen.

• Die Benutzung einer leichtentzündlichen Leuchtstoffröhre im selben Raum kann die Übertragung des Signals möglicherweise stören.

• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selben Raum benutzten Gerätes gesendeten Signale beeinflusst werden.

• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.

EINSTELLUNG DER AKTUELLEN ZEIT

Sie können zwischen zwei verschiedenen Einstellungen wählen: 12-Stunden-Anzeige und 24-Stunden-Anzeige.

Drücken Sie zur Einstellung der 12-Stunden- Anzeige im ersten Schritt einmal die UHR- Taste. Drücken Sie zur Einstellung des 24-Stunden- Anzeige im ersten Schritt zweimal die UHR- Taste.

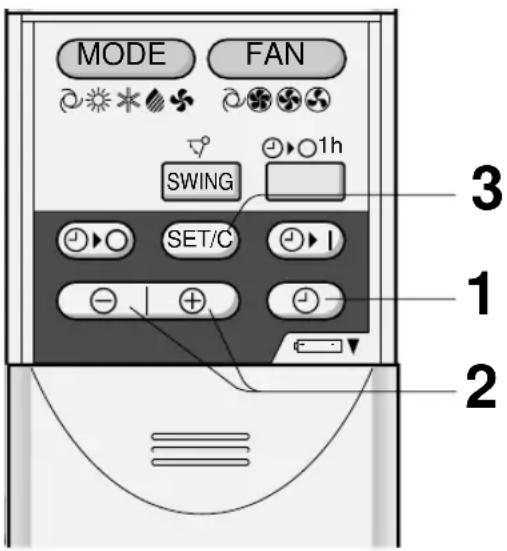

Drücken Sie zur Einstellung der aktuellen Uhrzeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.

• Halten Sie die Taste gedrückt, um die Zeit schnell vor- oder zurücklaufen zu lassen.

Drücken Sie die SET/C-Taste.

• Der Doppelpunkt (:) blinkt, um anzuzeigen, dass die Uhr funktioniert. HINWEIS:

• Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Betrieb des Zeitschalters programmiert ist.

(Das Symbol für die BetriebsartHEIZEN ist nur bei den ModellenAY-X08CR / AY-X10CR/AY-X13CRvorhanden)||{{

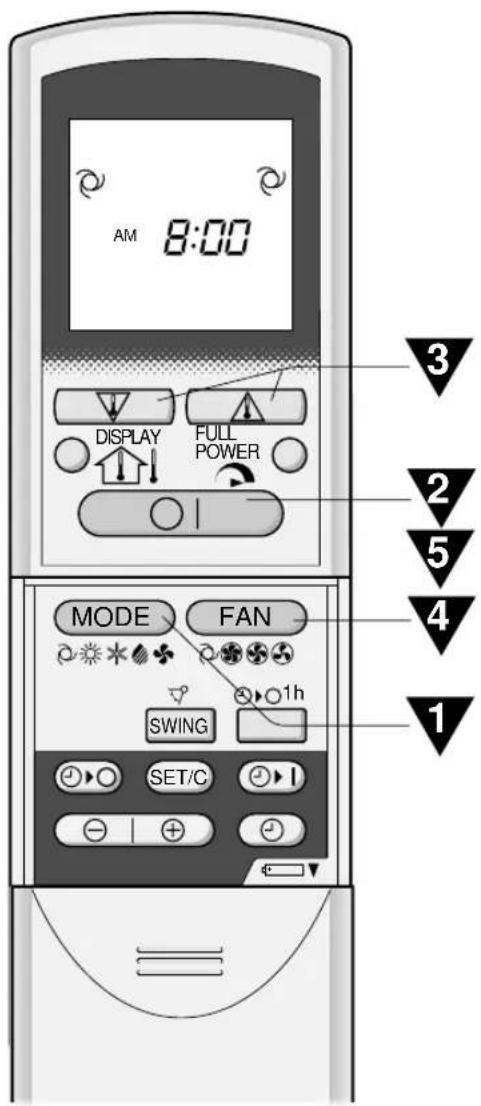

SET/C Beispiel: 17.00 Uhr Uhrzeit Anzeige 12-Stunden PM 5:00 24-Stunden 17:00 2Drücken Sie zur Einstellung der gewünschten Temperatur die THERMOS- TAT-Taste.

Drücken Sie die EIN/AUS-Taste, um den Betrieb zu starten.

• Die rote BETRIEBSANZEIGELEUCHTE ( ) am Gerät leuchtet.

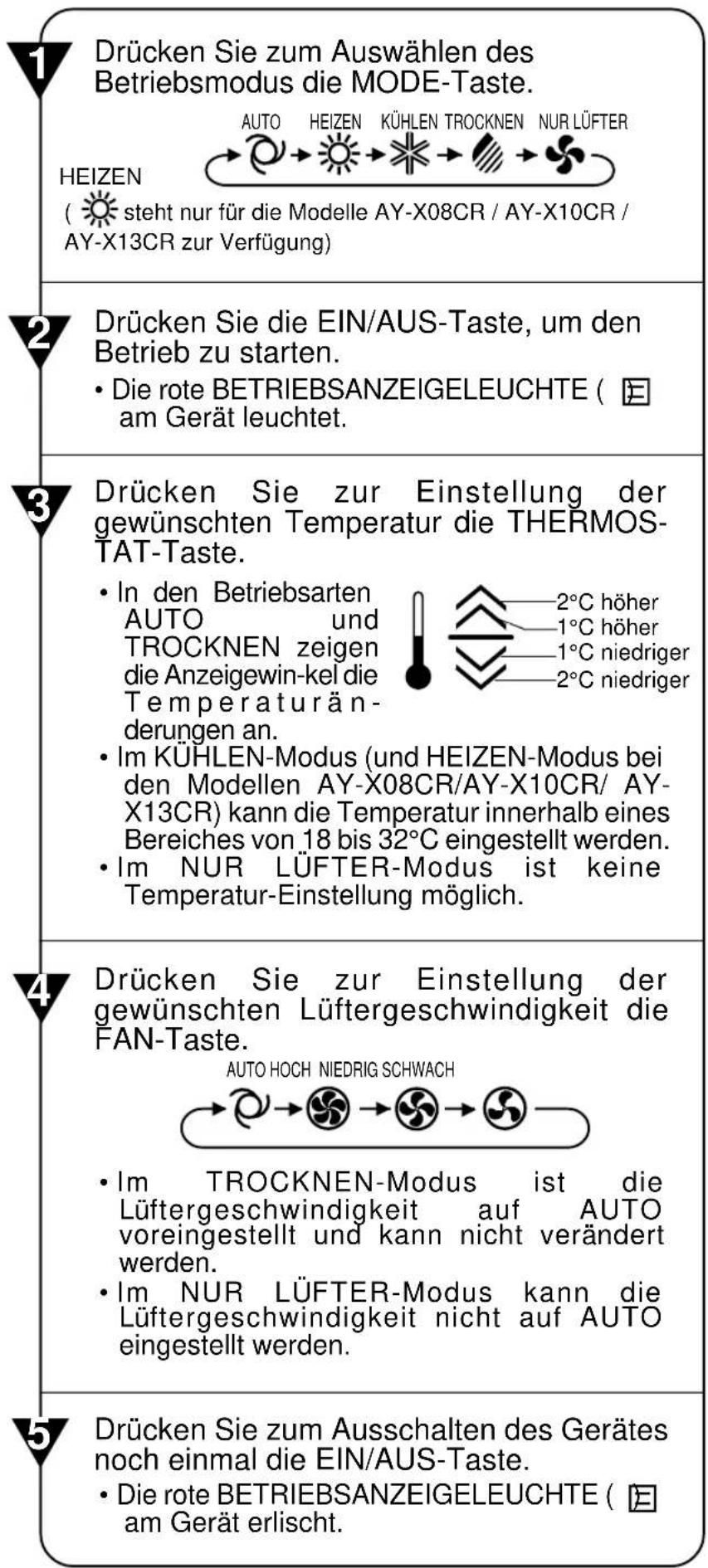

steht nur für die Modelle AY-X08CR / AY-X10CR / AY-X13CR zur Verfügung) Drücken Sie zum Auswählen des Betriebsmodus die MODE-Taste. 2°C höher 1°C höher 1°C niedriger 2°C niedriger Drücken Sie zur Einstellung der gewünschten Lüftergeschwindigkeit die FAN-Taste.

• Im TROCKNEN-Modus ist die Lüftergeschwindigkeit auf AUTO voreingestellt und kann nicht verändert werden.

• Im NUR LÜFTER-Modus kann die Lüftergeschwindigkeit nicht auf AUTO eingestellt werden. (Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR vorhanden)

• In den Betriebsarten AUTO und TROCKNEN zeigen die Anzeigewin-kel die Temperaturä n- derungen an.

• Im KÜHLEN-Modus (und HEIZEN-Modus bei den Modellen AY-X08CR/AY-X10CR/ AY- X13CR) kann die Temperatur innerhalb eines Bereiches von 18 bis 32°C eingestellt werden.

• Im NUR LÜFTER-Modus ist keine Temperatur-Einstellung möglich.

GRUNDLAGEN DES BETRIEBS

Drücken Sie zum Ausschalten des Gerätes noch einmal die EIN/AUS-Taste.

• Die rote BETRIEBSANZEIGELEUCHTE ( ) am Gerät erlischt.DEUTSCH

Wenn sich während des Betriebes die Außentemperatur verändert, ändern sich die Temperatur- Einstellungen wie in der Tabelle aufgeführt. BETRIEBSARTEN-WECHSEL (nur für die Modelle AY-X08CR/AY-X10CR/AY-X13CR) In den Jahreszeiten, in denen Sie tagsüber die KÜHLEN- und in der Nacht die HEIZEN- Funktion benötigen, oder wenn die Raumtemperatur die Temperatur-Einstellung aufgrund eines zusätzlichen Heizgerätes extrem übersteigt, schaltet der Modus automatisch zwischen HEIZEN und KÜHLEN um, um eine angenehme Raumtemperatur beizubehalten. Im AUTO-Modus werden automatisch sowohl die Temperatur-Einstellung als auch der Modus entsprechend der beim Einschalten des Gerätes herrschenden Raum- und Außentemperatur gewählt. Betriebsarten und Temperatur-Einstellungen für die Modelle AH-X08CR/AH-X10CR/AH-X13CR Betriebsarten und Temperatur-Einstellungen für die Modelle AY-X08CR/AY-X10CR/AY-X13CR Bei den Angaben in ( ) handelt es sichum die Temperatur-Einstellungen

TIPPS ZUM ANZEIGEFELD

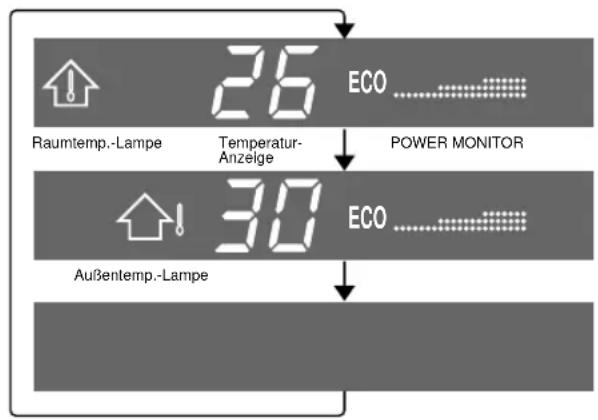

Das Anzeigefeld ändert sich bei jeder Betätigung der ANZEIGE-Taste wie nachfolgend aufgeführt. Die Raumtemperatur und POWER MONITOR werden angezeigt. Die Außentemperatur und POWER MONITOR werden angezeigt. Keine Anzeige. POWER MONITOR

DISPLAY FULL POWERBei den Angaben in ( ) handelt es sich umdie Temperatur-Einstellungen Während die Raum- oder Außentemperatur angezeigt wird, leuchtet der POWER MONITOR in 4 Stufen (3 Stufen für den TROCKNEN-Modus), um die Betriebsleistung anzuzeigen. Wenn die Klimaanlage im KÜHLEN-Modus (und HEIZEN-Modus bei den Modellen AY-X08CR/ AY-X10CR/AY-X13CR) läuft, leuchtet “Power” und “Eco” erlischt vom Anzeigefeld. HINWEISE:

• Bei den angezeigten Temperaturen handelt es sich um grobe Schätzungen, die von den tatsächlichen Temperaturen abweichen können.

• Temperatur-Anzeigebereiche Raumtemperatur: 0°C ~ 40°C ( wird bei weniger als 0°C und bei mehr als 40°C angezeigt) Außentemperatur: -9°C ~ 45°C ( wird bei weniger als -9°C und bei mehr als 45°C angezeigt)

• wird während der ersten Betriebsminute angezeigt, während die Temperaturen ermittelt werden.

• Wenn das Gerät außer Betrieb ist, kann ausschließlich die Raumtemperatur angezeigt werden. D-9 Trocknen

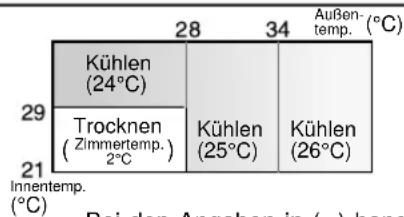

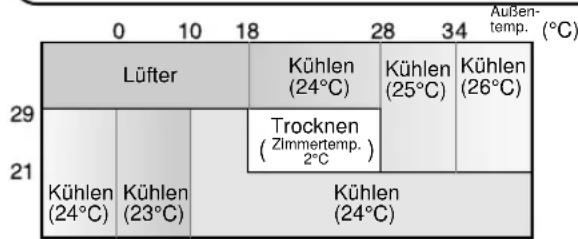

2°C Außen- temp. Kühlen (24°C) Kühlen (25°C) Kühlen (26°C) Innentemp. Außen- temp. Innentemp. Kühlen (24°C) Kühlen (25°C) Kühlen (26°C) Kühlen (24°C) Kühlen (23°C) Kühlen (24°C) Trocknen

2°C Lüfter Raumtemp.-Lampe Temperatur- Anzeige Außentemp.-Lampe

TIPPS ZUR BETRIEBSART AUTO

(°C) (°C) (°C) (°C) POWER MONITOR ECO ECOBetriebsarten KÜHLEN und TROCKNEN Horizontaler Luftstrom Betriebsart NUR LÜFTER Diagonaler Luftstrom (und HEIZEN-Modus bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR) VERTIKALER LUFTSTROM Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG

Betriebsarten KÜHLENund TROCKNENBetriebsart NUR LÜFTER(und HEIZEN-Modus beiden Modellen AY-X08CR/AY-X10CR/ AY-X13CR)Der Einstellbereich istkleiner als der SWING-Bereich, um ein Tropfendes Kondenswassers zuvermeiden.Der Bereich ist groß,damit der Luftstromdirekt auf den Bodengerichtet werden kann. Halten Sie die waagerechten Einstellungslamellen wie nebenstehend gezeigt fest, und stellen Sie die Luftstromrichtung ein. Drücken Sie einmal die SWING- Taste auf der Fernbedienung.

• Die Lamellen für den vertikalenLuftstrom ändern kontinuierlich ihrenWinkel. Drücken Sie die SWING-Taste noch einmal, sobald sich die senkrechten Einstellungslamellen in der gewünschten Position befinden.
• Die Lamellen beenden ihre Bewegunginnerhalb des in der rechten Abbildungaufgeführten Bereiches.• Die eingestellte Position wirdgespeichert und bei der nächstenInbetriebnahme des Gerätesautomatisch wieder eingestellt. Einstellbereich VORSICHT HORIZONTALER LUFTSTROM Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der senkrechten Einstellungslamellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgeführt wird.

• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KÜHLEN oder TROCKNEN für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

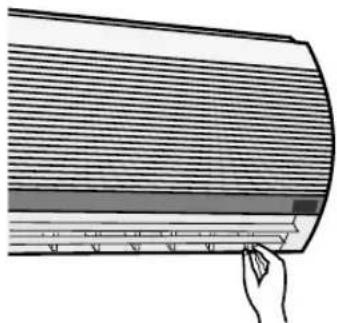

EINSTELLUNG DER RICHTUNG DES LUFTSTROMS

D-10DEUTSCH D-11 VOLLLEISTUNGSBETRIEB Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum so schnell abzukühlen (oder bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR zu erwärmen), dass Sie sich kurz nach Ihrem Eintreffen darin bei angenehmer Temperatur aufhalten können.

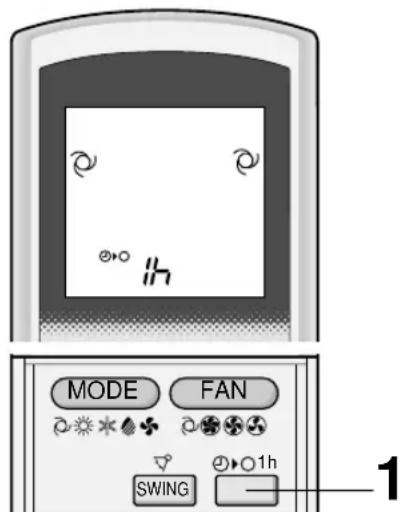

Drücken Sie den EIN-STUNDEN-AUSSCHALT- ZEITSCHALTER.

• Das Fernbedienungsgerät zeigt “1 h” an.
• Die orange ZEITSCHALTER-Lampe ( ) am Gerätleuchtet auf.• Das Gerät beendet seinen Betrieb nach einer Stunde. DEAKTIVIEREN Drücken Sie die TIMER CANCEL (SET/C) Taste.

• Die orange ZEITSCHALTER-Lampe ( ) am Gerät erlischt. Oder schalten Sie das Gerät durch Betätigung der EIN/AUS-Taste aus.
• Die rote BETRIEBSANZEIGELEUCHTE ( ) und die or- ange ZEITSCHALTER-Lampe ( ) am Gerät erlöschen.

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde. EIN-STUNDEN-AUSSCHALT- ZEITSCHALTER

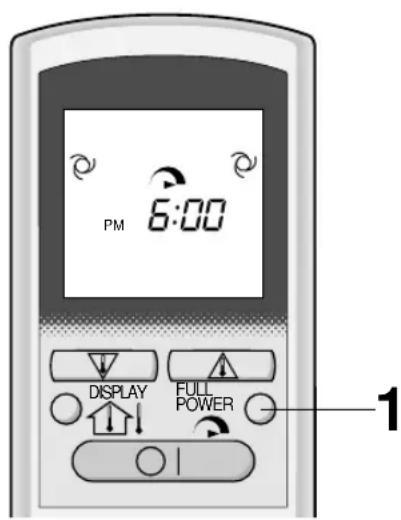

Drücken Sie zum Aktivieren des VOLLEISTUNGS- BETRIEBES die FULL POWER-Taste, während das Klimagerät in Betrieb ist.

• Die Fernbedienung zeigt an.• Die Temperatur-Anzeige erlischt. DEAKTIVIEREN Drücken Sie noch einmal die FULL POWER-Taste.
• Der VOLLLEISTUNGSBETRIEB wird auch beimÄndern des Betriebsmodus oder Ausschalten desGerätes deaktiviert. HINWEISE:
• VOLLLEISTUNGSBETRIEB ist nicht in der BetriebsartNUR LÜFTER möglich.• Während des VOLLLEISTUNGSBETRIEBES ist keineTemperatur-Einstellung möglich. HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER EIN- und ZEITSCHALTER AUS -Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER- Betriebes eine weitere Stunde in Betrieb nehmen möchten, müssen Sie während des Betriebes noch einmal den EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER drücken.
• Wenn ZEITSCHALTER AN und/oder ZEITSCHALTER AUS eingestellt ist/sind, werden durch Betätigung der SET/C-Taste alle Einstellungen gelöscht.

DISPLAY FULL POWER (Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR / AY-X10CR / AY-X13CR vorhanden)1 Drücken Sie die Taste für die Einstellung der AUSSCHALTZEIT (

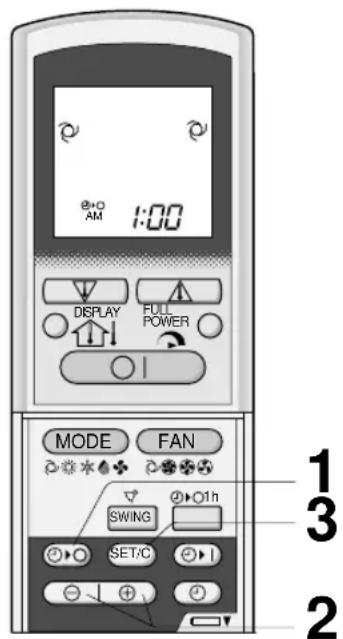

Die Anzeige der AUSSCHALTZEIT blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF- Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)

Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die SET/C- Taste.

• Die orange ZEITSCHALTERLEUCHTE (

• Beim Empfangen des Signals erzeugt das Gerät einen Piepton. HINWEIS: Stellen Sie vor der Einstellung des Zeitschalters sicher, dass die Uhr auf die richtige Uhrzeit eingestellt ist. AUSSCHALTZEIT ÄNDERN DER EINSTELLUNG(Das Symbol für dieBetriebsart HEIZEN istnur bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR vorhanden)DEAKTIVIEREN DESZEITSCHALTER-MODUS Drücken Sie die TIMER CANCEL (SET/C) Taste.
• Die orange ZEITSCHALTER-Lampe ( ) amGerät erlischt. • Die aktuelle Uhrzeit wird auf der Fernbedienungangezeigt.TIPPS ZUM BETRIEB MITVORGEGEBENER AUSSCHALTZEIT Wenn der AUSSCHALTZEIT-Modus eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (Automatische Schlaffunktion)

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatur-Einstellung imVergleich zur ursprünglichen Thermostat-Einstellung um 1°C. BETRIEBSART HEIZEN: (nur für die Modelle AY-X08CR/AY-X10CR/AY-X13CR)
• Wenn das Klimagerät eine Stunde gelaufen ist, verringert sich die Temperatur-Einstellungim Vergleich zur ursprünglichen Thermostat-Einstellung um 3°C. HINWEIS:
• Die automatische Schlaffunktion wird imNUR LÜFTER-Modus nicht aktiviert.

• Wenn die EINSCHALTZEIT, dieAUSSCHALTZEIT oder der EIN-STUNDEN-ZEITSCHALTER eingestellt sind, werden durchBetätigung der SET/C-Taste alle Einstellungengelöscht.(Das Symbol für die Betriebsart HEIZEN ist nur bei denModellen AY-X08CR / AY-X10CR / AY-X13CR vorhanden)

BETRIEB MIT DEM ZEITSCHALTER

D-12 Löschen Sie zunächst die ZEITSCHALTER- Einstellung und stellen Sie sie dann neu ein.DEUTSCH

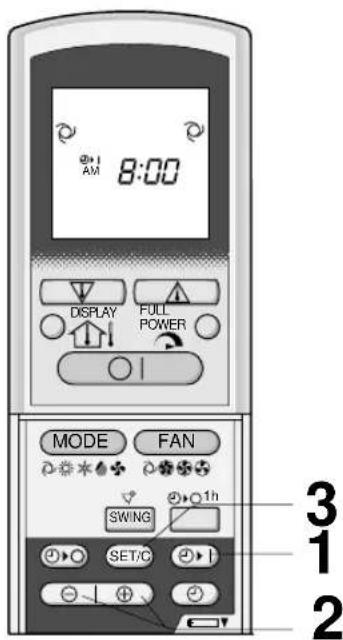

Drücken Sie die Taste für die Einstellung der EINSCHALTZEIT (

Die Anzeige der EINSCHALTZEIT blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste. (Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)

Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die SET/C- Taste.

• Die orange ZEITSCHALTERLEUCHTE (

• Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

Wählen Sie die Betriebsbedingung.

• Das Gerät schaltet sich zur zuvor eingestellten Zeit ein und sorgt durch die programmierte Zeit dafür, dass die gewünschte Raumtemperatur erreicht wird. (Weckfunktion) BEISPIEL: Beenden des Betriebes um 23:00 Uhr und Wiederaufnahme des Betriebes (mit derselben Modus- und Temperatur-Einstellung) um 7:00 Uhr, um die Raumtemperatur auf die gewünschte Gradzahl einzustellen.

Stellen Sie die AUSSCHALTZEIT während des Betriebes auf 11:00 p.m.

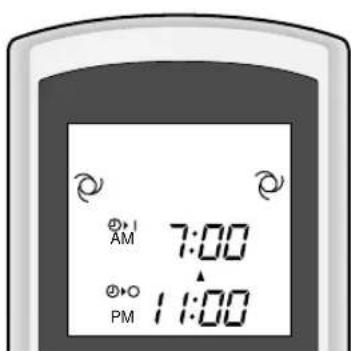

Stellen Sie die EINSCHALTZEIT auf 7:00 a.m. Der Pfeil ( oder ) zwischen der Anzeige der EINSCHALTZEIT und der AUSSCHALTZEIT zeigt an, welche der programmierten Zeiten zuerst aktiviert wird. HILFSBETRIEB HINWEISE:

• Eine Programmierung der EIN- und der AUSSCHALTZEIT mit verschiedenen Temperatur- oder sonstigen Einstellungen ist nicht möglich.

• Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat. Sie können die EIN- und AUSSCHALTZEIT in Kombination benutzen.

KOMBINIERTE VERWENDUNG DER EIN- UND AUSSCHALTZEIT

(Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-X08CR/AY-X10CR/AY-X13CR vorhanden)

D-13 ellt ist.WARTUNG Verwenden Sie diesen Modus, wenn die Fernbedienung nicht zur Verfügung steht. EINSCHALTEN Heben Sie die Frontplatte des Geräts ab und drücken Sie den AUX- Knopf auf dem Bedienfeld.

• Die rote BETRIEBSANZEIGELEUCHTE ( ) am Gerätleuchtet und das Gerät startet seinen Betrieb im AUTO-Modus.
• Die Lüftergeschwindigkeit und Temperatur-Einstellung sind auf AUTO gestellt. AUSSCHALTEN Drücken Sie noch einmal den AUX.-Knopf auf dem Bedienfeld.

• Die rote BETRIEBSANZEIGELAMPE ( ) am Gerät erlischt. HINWEIS: Wenn Sie den AUX.-Knopf während des Normalbetriebes drücken, schaltet sich das Gerät aus. Schalten Sie den SPANNUNGSWÄHLER auf “L”, wenn Sie das Klimagerät an einem Ort mit geringer Stromkapazität anschließen. Das Klimagerät arbeitet mit reduzierter Leistung, so dass sowohl der durch extreme Stromaufnahme verursachte Schalterfall als auch das Herausspringen der Sicherung vermieden werden kann.

• Die KÜHLEN- oder HEIZEN-Kapazität (beim Modell AY-X13CR) wird reduziert, wenn Sie das Gerät mit der Einstellung “L” betreiben.
• Konsultieren Sie Ihren Fachhändler oder einen qualifizierten Techniker, wenn der Schalterfall und das Herausspringen derSicherung trotz Einstellung auf “L” nicht behoben wird. AH-X13CR AY-X13CR Maximale Amperezahl 9 A 12 A bei der “H”-Einstellung Maximale Amperezahl 7 A 8 A bei der “L”-Einstellung Luftreinigungsfilter Während des Betriebes des Klimagerätes reinigt der Luftreinigungsfilter die Luft von Staub und Tabakrauch und gibt saubere Luft ab. Das im Luftreinigungsfilter verwendete antibakterielle Apatit- Material unterbindet die Aktivitäten von absorbierten Krankheitserregern und anderen Keimen. Der Wegwerffilter sollte ungefähr alle 3~6 Monate ausgetauscht werden. Die Filter sind bei Ihrem Fachhändler erhältlich. Typ AZ-F900B AUX.

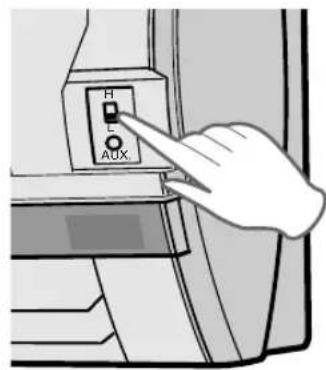

AUX. WAHLAUSSTATTUNG SPANNUNGSWÄHLER (nur für die Modelle AY-X13CR / AH-X13CR) HILFSBETRIEB D-14DEUTSCH BEVOR VORSICHT Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftfilter sollten alle zwei Wochen gereinigt werden.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG VORSICHT

• Wischen Sie das Gerät mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigen könnte.

• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel.

WARTUNG NACH ENDE DER

Lassen Sie das Gerät etwa einen halben Tag lang im NUR LÜFTER- Betrieb laufen, damit die Mechanik vollständig trocknen kann.

Beenden Sie den Betrieb und trennen Sie das Gerät vom Netz ab. Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben.

Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER

Stellen Sie sicher, dass die Luftfilter sauber sind.

Stellen Sie sicher, dass weder Lufteinlass noch Luftauslass blockiert werden. VORSICHT

Kontrollieren Sie das Gestell des Außengeräts regelmäßig auf Verschleiß und vergewissern Sie sich, dass es fest angebracht ist. WARTUNG D-15

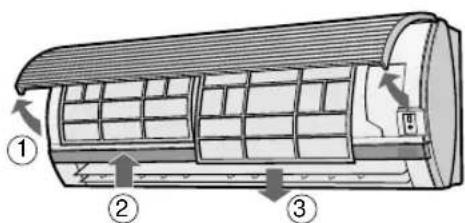

1 Heben Sie die Öffnungsklappe an. 2 Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu lösen. 3 Ziehen Sie die Filter nach unten heraus.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

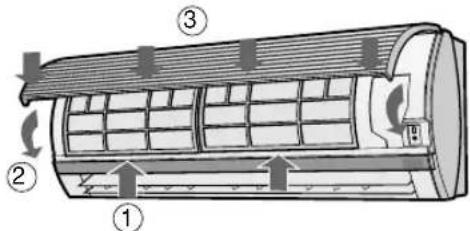

1 Setzen Sie die Filter wieder in die Ursprungs- positionen ein. 2 Schließen Sie die Frontplatte. 3 Drücken Sie fest auf die Mitte der Klappe, damit sie in ihre Position einrastet.DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICHT Überprüfen Sie, ob die Batterien der Fernbe- dienung alt oder schwach sind. Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung dabei auf das Empfängerfenster des Gerätes richten. Überprüfen Sie, ob die Batterien mit der richtigen Polarität in die Fernbe- dienung eingelegt worden sind. D-16

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin

Das Gerät läuft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät läuft nicht direkt nach dem Ändern des Betriebsmodus. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betrieb nehmen.

DAS GERÄT LIEFERT KEINE WARMLUFT

(Modelle AY-X08CR/AY-X10CR/AY-X13CR) Das Gerät heizt vor oder enteist. KNACKEN Möglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen. Überprüfen Sie, ob der Leistungoschalter gefallen oder die Sicherung herausgesprungen ist. DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICHT WIRKUNGSVOLL Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung. Überprüfen Sie das Außengerät, um sicherzustellen, dass weder Lufteinlass noch Luftauslass auf irgendeine Weise blockiert sind. Stellen Sie sicher, dass das Thermostat richtig eingestellt ist. Stellen Sie sicher, dass alle Fenster und Türen fest verschlossen sind. Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperatur möglicherweise nicht erreicht werden. Überprüfen Sie, ob im Raum irgendwelche Wärme erzeu- genden Geräte in Betrieb sind. GERÜCHE In das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden direkt nach der Installation vom Gerät ausgegeben. SCHWINGERÄUSCHE Bei den sanften Schwinggeräuschen handelt es sich um das im Inneren des Gerätes fließende Kühlmittel. WASSERDAMPF

• Beim Betrieb im KÜHLEN- oder TROCKNEN-Modus kann am Luftauslass manchmal Wasserdampf sichtbar werden. Grund dafür ist der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft.

• Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außengerät ausfließen. (Nur bei den Modellen AY- X08CR/AY-X10CR/AY-X13CR)

DAS AUSSENGERÄT STOPPT NICHT

Nach dem Beenden des Betriebes läuft der Lüfter des Außengerätes noch etwa eine Minute nach, um das Gerät abzukühlen. Bitte rufen Sie einen Kundendienst, wenn die BETRIEBSANZEIGELEUCHTE, die ZEITSCHALTERLEUCHTE oder die TEMPERATURANZEIGE auf dem Anzeigefeld blinkt. Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sie bitte zunächst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen.
