AHA09CR - Climatiseur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split
Marque	Sharp
Modèle	AHA09CR
Fonctions principales	Refroidissement, Déshumidification, Ventilation
Télécommande	Oui, avec affichage LCD, piles AAA
Portée de la télécommande	7 mètres
Minuterie d'arrêt 1 heure	Oui (touche ONE-HOUR OFF TIMER)
Minuterie programmable	Arrêt/Marche différé de 0,5 à 12 heures
Fonction de veille automatique	Oui (ajustement de température en mode minuterie)
Mémoire des réglages	Oui après panne de courant (sauf minuterie)
Mode auxiliaire	Oui (bouton AUX sur l'unité intérieure)
Filtres à air	Lavables, nettoyage toutes les 2 semaines
Filtre optionnel	Purificateur d'air AZ-F900B (remplacement 3-6 mois)
Plage température de service (Refroidissement)	Intérieur : 21 °C à 32 °C, Extérieur : 21 °C à 43 °C
Humidité ambiante	Jusqu'à 80 % (risque de condensation au-delà)
Alimentation électrique	230 V, 50 Hz
Protection de sécurité	Arrêt automatique, mise à la terre obligatoire
Entretien de l'unité	Nettoyer avec chiffon doux, ne pas utiliser d'eau
Installation	Doit être effectuée par un professionnel
Pièces détachées	Filtres, télécommande, piles, filtre optionnel

FOIRE AUX QUESTIONS - AHA09CR SHARP

Que faire si l'appareil ne fonctionne pas après une panne de courant ?

L'appareil redémarre automatiquement avec les mêmes réglages (sauf minuterie). Si la minuterie était activée, vous devez la réinitialiser.

Comment régler la minuterie d'arrêt ?

Appuyez sur la touche TIMER OFF, puis réglez le délai souhaité (0,5 à 12 heures). Le témoin orange TIMER s'allume.

Pourquoi de la condensation se forme-t-elle sur la sortie d'air ?

Cela peut se produire en mode FRAIS ou SEC si l'humidité dépasse 80 % ou si le volet est en position basse trop longtemps.

Comment nettoyer les filtres à air ?

Éteignez l'appareil, ouvrez le panneau, retirez les filtres, nettoyez-les avec un aspirateur ou à l'eau tiède, séchez à l'ombre, puis remettez-les en place.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez les piles (AAA), leur polarité, pointez la télécommande vers le récepteur à moins de 7 m, et assurez-vous qu'aucun obstacle ne bloque le signal.

L'appareil ne refroidit pas correctement, causes possibles ?

Vérifiez que les filtres sont propres, que les entrées/sorties d'air ne sont pas obstruées, que le thermostat est bien réglé, que les fenêtres sont fermées, et qu'aucune source de chaleur n'est présente.

Que signifie le voyant orange TIMER qui clignote ?

Un clignotement des voyants OPERATION et TIMER indique un dysfonctionnement. Contactez le service après-vente.

Puis-je utiliser le climatiseur en mode chauffage ?

Le modèle AHA09CR n'est pas équipé de la fonction chauffage. Seuls les modèles AY-A07CR/AY-A09CR/AY-A12CR disposent de cette option.

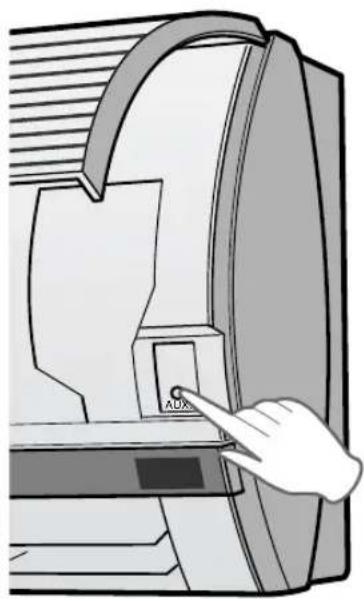

Comment utiliser le mode auxiliaire sans télécommande ?

Soulevez le panneau avant et appuyez sur le bouton AUX. L'appareil démarre en mode automatique. Pour éteindre, appuyez à nouveau.

À quelle fréquence remplacer le filtre purificateur d'air optionnel ?

Le filtre purificateur d'air type AZ-F900B doit être remplacé tous les 3 à 6 mois. Contactez votre revendeur.

MODE D'EMPLOI AHA09CR SHARP

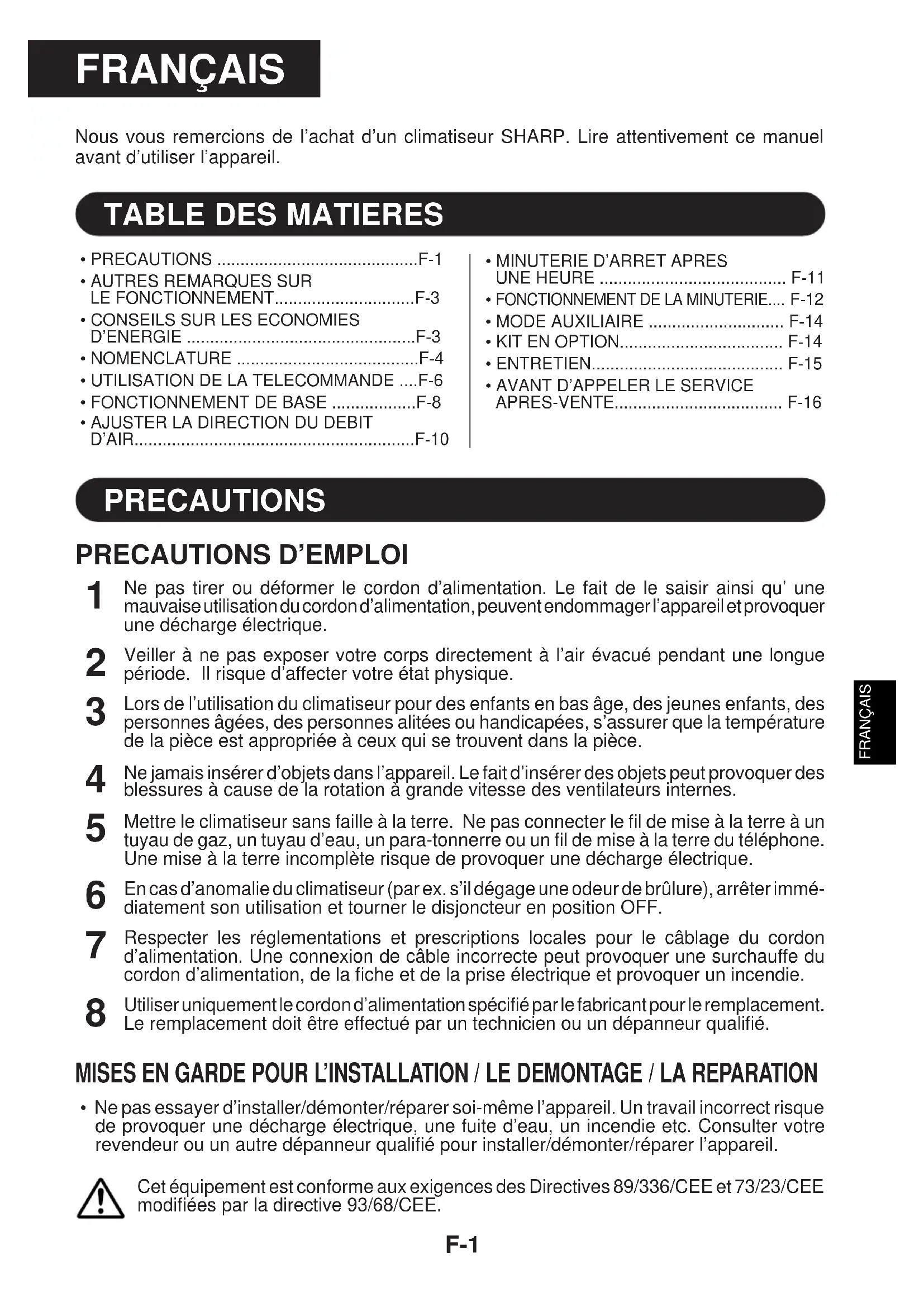

Nous vous remercions de l'achat d'un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIÈRES

PRÉCAUTIONS F-1 AUTRES REMARQUES SUR LE FONCTIONNEMENT F-3 CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE F-3 NOMENCLATURE F-4 UTILISATION DE LA TÉLÉCOMMANDE F-6 FONCTIONNEMENT DE BASE F-8 AJUSTER LA DIRECTION DU DÉBIT D'AIR F-10

MINUTERIE D'ARRÊT APRÈS UNE HEURE F-11 FONCTIONNEMENT DE LA MINUTERIE F-12 MODE AUXILIAIRE F-14 KIT EN OPTION F-14 ENTRETIEN F-15 AVANT D'APPELER LE SERVICE APRÈS-VENTE F-16

PRÉCAUTIONS

PRÉCAUTIONS D'EMPLOI

1. Ne pas tirer ou déformer le cordon d'alimentation. Le fait de le saisir ainsi qu'une mauvaise utilisation du cordon d'alimentation peuvent endommager l'appareil et provoquer une décharge électrique. 2. Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque d'affecter votre état physique. 3. Lors de l'utilisation du climatiseur pour des enfants en bas âge, des jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée à ceux qui s'y trouvent. 4. Ne jamais insérer d'objets dans l'appareil. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5. Mettre le climatiseur sans faillir à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risque de provoquer une décharge électrique. 6. En cas d'anomalie du climatiseur (par ex. s'il dégage une odeur de brûlure), arrêter immédiatement son utilisation et tourner le disjoncteur en position OFF. 7. Respecter les réglementations et prescriptions locales pour le câblage du cordon d'alimentation. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8. Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement. Le remplacement doit être effectué par un technicien ou un dépanneur qualifié.

MISES EN GARDE POUR L'INSTALLATION / LE DÉMONTAGE / LA RÉPARATION

• Ne pas essayer d'installer/démonter/réparer soi-même l'appareil. Un travail incorrect risque de provoquer une décharge électrique, une fuite d'eau, un incendie, etc. Consulter votre revendeur ou un autre dépanneur qualifié pour installer/démonter/réparer l'appareil.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

PRÉCAUTIONS

PRÉCAUTIONS D'EMPLOI

1 Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène. 2 Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une décharge électrique. 3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures. 6 Cet appareil est conçu pour une utilisation privée. Ne pas utiliser pour d'autres applications, par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7 Ne pas placer une cuvette avec de l'eau sur l'appareil. Si l'eau pénètre dans l'appareil, l'isolation électrique risque d'être détériorée et de provoquer une décharge électrique. 8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer une performance insuffisante ou des pannes. 9 S'assurer d'arrêter l'utilisation et couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser. 10 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une décharge électrique ou d'endommager l'appareil. 11 Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance. Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

PRÉCAUTIONS SUR L'EMPLACEMENT / L'INSTALLATION

• S'assurer de connecter le climatiseur à une source de tension et de fréquence appropriées. L'utilisation d'une alimentation ayant une tension ou une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où un gaz inflammable risque de fuir. Il risque de provoquer un incendie. Installer l'appareil dans un endroit peu poussiéreux, sans fumées et sans humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pièce, les meubles, etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une décharge électrique.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPÉRATURES DE SERVICE

		TEMP. INT. TEMP. EXT.
FRAIS	limite supérieure	32°C D.B. 43°C D.B. 23°C W.B. -
	limite inférieure	21°C D.B. 21°C D.B. 15°C W.B. -
CHAUFFAGE (unequement AY-A07CR/AY-A09CR/AY-A12CR)	limite supérieure	27°C D.B. 24°C D.B. - 18°C W.B.
	limite inférieure	20°C D.B. -8.5°C D.B. - -9.5°C W.B.

Le dispositif de protection intégré peut empêcher cette unité de fonctionner quand celle-ci est utilisée hors de cette plage.

• De la condensation peut se former sur la sortie d'air si cette unité fonctionne continuellement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pourcents.

LORSQU'UNE PANNE DE COURANT SE PRODUIT

Ce climatiseur possède une fonction de mémoire pour mémoriser les réglages lorsqu'une panne de courant se produit.

Une fois que le courant est rétabli après la panne, l'unité redémarre automatiquement avec les mêmes réglages qui étaient actifs avant la panne, à l'exception des réglages de la minuterie.

Si les minutes ont été réglées avant la panne de courant, il sera nécessaire de les réinitialiser après le rétablissement du courant.

REMARQUES SUR LES MODÈLES AY-A07CR/AY-A09CR/AY-A12CR

FONCTION DE PRÉCHAUFFAGE

En mode de chauffage, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes après la mise en marche de l'appareil pour empêcher que de l'air frais soit produit par l'unité.

FONCTION DE DÉGIVRAGE

Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure pendant l'opération de CHAUFFAGE, un dégivrage automatique produit de la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner. Une fois que le dégivrage est terminé, l'unité termine automatiquement son fonctionnement en mode CHAUFFAGE.

RENDEMENT DE CHAUFFAGE

Le climatiseur utilise une pompe à chaleur pour extraire la chaleur de l'air extérieur et la libérer à l'intérieur de la pièce. La température de l'air extérieur a donc une forte influence sur l'efficacité du chauffage. Si l'efficacité du chauffage est réduite à cause d'une température extérieure trop basse, utilisez un chauffage supplémentaire. Beaucoup de temps est nécessaire pour chauffer une pièce en totalité à cause du système de circulation d'air forcé.

CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE

Voici quelques manières simples d'économiser de l'énergie quand vous utilisez votre climatiseur.

RÉGLEZ L'APPAREIL À UNE TEMPÉRATURE APPROPRIÉE

• En réglant le thermostat à une température de 1°C supérieure à celle de la température souhaitée en mode FRAIS (et de 2°C inférieure en mode CHAUFFAGE avec les modèles AY-A07CR/AY-A09CR/AY-A12CR) permet une économie d'environ 10 pour cent de sa consommation électrique.
• Le réglage à une température beaucoup plus BASSE que nécessaire pendant le fonctionnement en refroidissement entraînera une augmentation de la consommation électrique.

PROTÉGER DU SOLEIL ET EMPÊCHER LES COURANTS D'AIR

• Une protection contre les rayons du soleil pendant le fonctionnement en refroidissement permettra une réduction de la consommation électrique.
• Fermez les fenêtres et les portes pendant le fonctionnement en refroidissement (et en chauffage avec les modèles AY-A07CR/AY-A09CR/AY-A12CR).

RÉGLER LE DÉBIT D'AIR CORRECT POUR OBTENIR LA MEILLEURE CIRCULATION D'AIR. MAINTENEZ LE FILTRE PROPRE POUR ASSURER LE FONCTIONNEMENT LE PLUS EFFICACE. PROFITEZ AU MAXIMUM DE LA FONCTION DE LA TEMPORISATION D'ARRÊT.

DÉBRANCHER LE CÂBLE D'ALIMENTATION LORSQUE L'UNITÉ NE VA PAS ÊTRE UTILISÉE PENDANT DE LONGUES PÉRIODES DE TEMPS.

• L'unité intérieure consomme tout de même un peu d'énergie quand elle ne fonctionne pas.

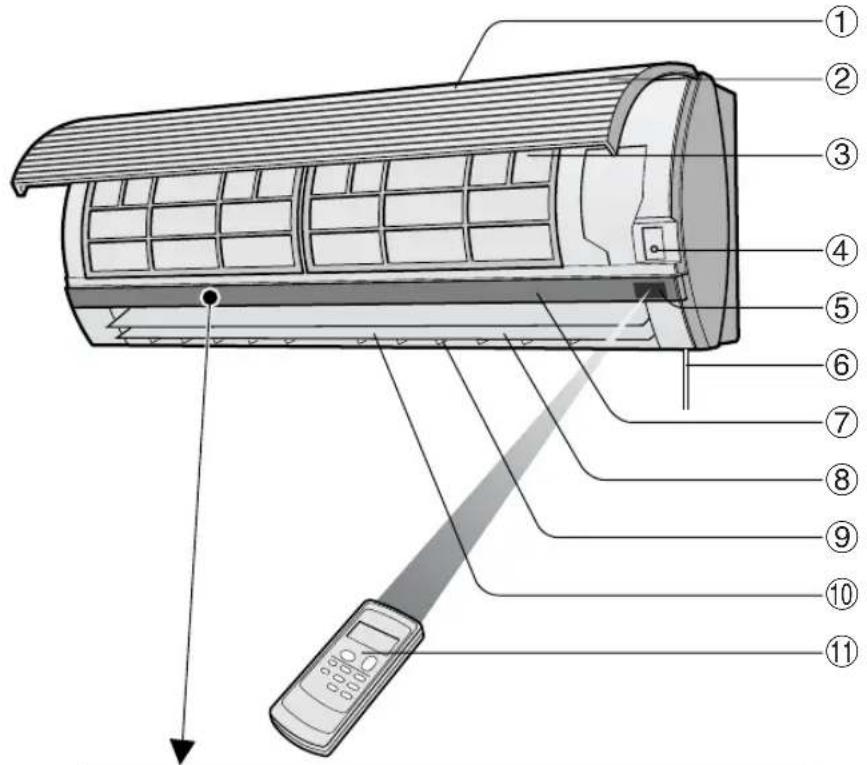

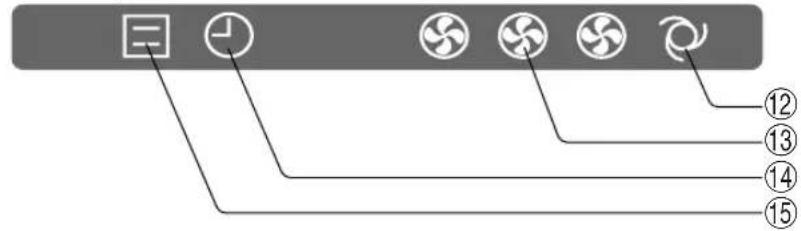

UNITÉ INTÉRIEURE

① Bouche d'entrée (Air) ② Panneau d'ouverture ③ Filtres à air ④ Bouton AUX. ⑤ Fenêtre RECEIVER ⑥ Cordon d'alimentation ⑦ Panneau d'indicateur ⑧ Volets d'aération à réglage vertical ⑨ Volets d'aération à réglage horizontal ⑩ Sortie (Air) ⑪ Télécommande ⑫ Voyant de vitesse de ventilateur automatique AUTO FAN SPEED (vert) ⑬ Voyant de vitesse de ventilateur FAN SPEED (vert) ⑭ Voyant de minuterie TIMER (orange) ⑮ Voyant de marche OPERATION (rouge)

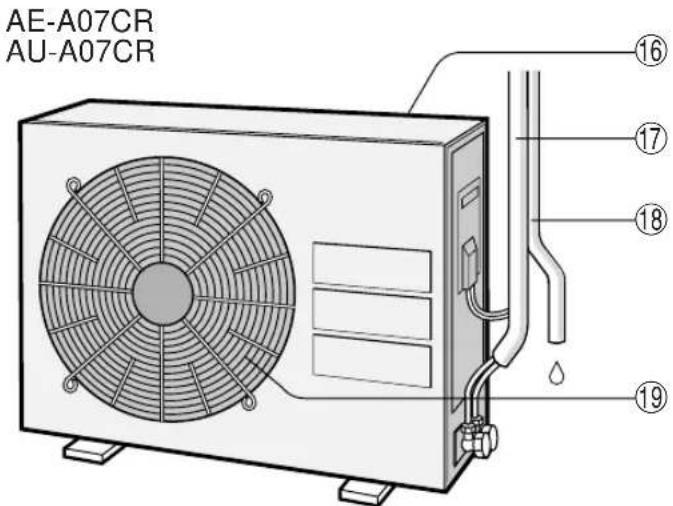

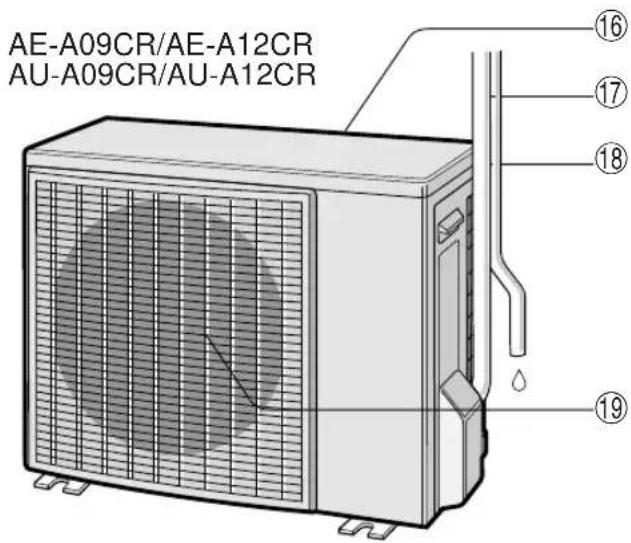

UNITÉ EXTÉRIEURE

⑯ Entrée (Air) ⑰ Tube réfrigérant et cordon d'interconnexion ⑱ Tuyau de drainage ⑲ Sortie (Air)

REMARQUE : Les unités réelles pourraient varier légèrement de celles indiquées ci-dessus.

TÉLÉCOMMANDE

① ÉMETTEUR ② AFFICHAGE (Affichage à cristaux liquides) ③ Touche ON/OFF ④ THERMO. (Thermostat) ⑤ Touche DISPLAY ⑥ Touche MODE ⑦ Touche TIMER ON (pour régler la minuterie d'activation) ⑧ Touche d'arrêt de la minuterie ONE-HOUR OFF TIMER ⑨ Touche TIMER OFF (pour régler la minuterie d'arrêt) ⑩ Interrupteur de ventilation FAN ⑪ Bouton d'annulation de la minuterie TIMER CANCEL ⑫ Touche SWING

(Le symbole mode de chauffage existe uniquement sur les modèles AY-A07CR/AY-A09CR/AY-A12CR)

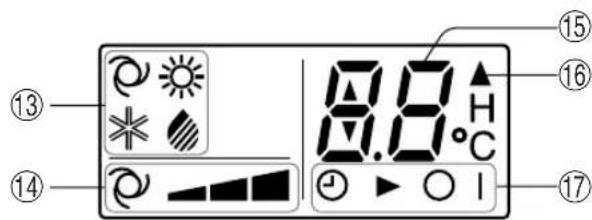

AFFICHAGE L.C.D. DE LA TÉLÉCOMMANDE

⑬MODE SYMBOLES

:AUTOMATIQUE:FIS

:CHAUFFAGE:SEO

(uniquement pour AY-A07CR/AY-A09CR/AY-A12CR)

⑭SYMBOLES DE VITESSE DE VENTILATEUR

：AUTOMATIQUE

:Réglage manuel

⑮INDICATEUR DE TEMPÉRATURE ET DE DÉCOMPTE DU TEMPS ⑯SYMBOLES DE TRANSMISSION ⑰INDICATEUR DE MINUTERIE ON/OFF Indique les heures de réglage de la minuterie.

(Le symbole mode de chauffage existe uniquement sur les modèles AY-A07CR/AY-A09CR/AY-A12CR)

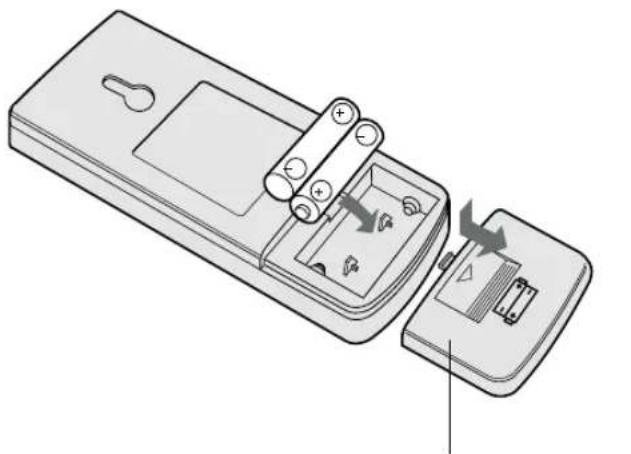

CHARGER LES BATTERIES Utiliser deux piles de format AAA (R03).

1 Retirez le couvercle du compartiment des piles au dos de la télécommande. 2 Insérez les piles dans le compartiment en respectant les polarités ⊕ et ⊖

• Des lignes seront indiquées à l'affichage lorsque les piles sont installées correctement.

3 Remettez en place le couvercle du compartiment des piles.

Couvercle de la télécommande

REMARQUES :

• La durée de service de la batterie est d'environ un an dans des conditions d'utilisation normale.
• Lors du remplacement des piles, toujours remplacer les deux piles, et s'assurer qu'elles sont de même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, enlever les piles et les remettre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

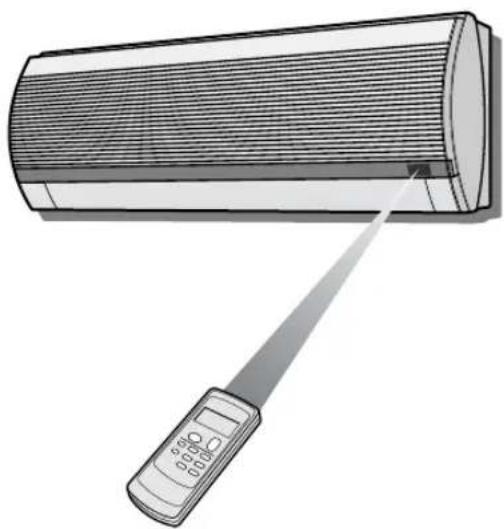

VOICI COMMENT UTILISER LA TÉLÉCOMMANDE

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.

• S'assurer qu'il n'y a pas de rideau ou un autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux d'une distance de 7 mètres.

ATTENTION

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu'ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.
• Le fait d'utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, magnétoscope ou un autre équipement utilisé dans la même pièce.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

Appuyer sur la touche MODE pour sélectionner le mode de fonctionnement.

AUTOMATIQUE CHAUFFAGE FRAIS SEC

CHAUFFAGE

Le chauffage concerne uniquement les modèles AY-A07CR/AY-A09CR/AY-A12CR.

Appuyer sur la touche ON/OFF pour commencer l'utilisation.

• Le témoin rouge OPERATION (3) s'allume sur l'appareil.

Appuyer sur la touche THERMO. pour régler la température désirée.

AUTOMATIQUE/SEC

La température peut être modifiée par incréments de 1 °C dans un intervalle de 2 °C supérieur à 2 °C inférieur à la température automatique déterminée par le climatiseur.

FRAIS (CHAUFFAGE pour AY-A07CR/AY-A09CR/AY-A12CR) MODE

La température peut être réglée dans un intervalle de 18 à 32 °C.

Appuyez sur la touche FAN pour régler la vitesse de ventilation souhaitée.

AUTOMATIQUE DOUX HAUT BAS

• En mode SEC, la vitesse du ventilateur est pré-réglée sur AUTOMATIQUE et ne peut pas être modifiée.

Pour éteindre l'appareil, appuyer à nouveau sur la touche ON/OFF.

Le témoin rouge OPERATION (3) s'éteint sur l'appareil.

CONSEILS À PROPOS DU MODE AUTOMATIQUE

En mode AUTOMATIQUE, le réglage de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

Modes et réglages de température pour les modèles AH-A07CR/AH-A09CR/AH-A12CR

Temp. ambiente au démarrage	Fonctionnement automatique
	Mode Réglage du thermostat
En-dessous de 24°C SEC		Temp. ambiente au démarrage
24°C-26°C FRAIS	24°C
26°C-28°C FRAIS	25°C
Au-dessus de 28°C FRAIS	26°C

Modes et réglages de température pour les modèles AY-A07CR/AY-A09CR/AY-A12CR

Temp. ambiente au démarrage	Fonctionnement automatique
	Mode Réglage du thermostat
En-dessous de 21°C CHAUFFAGE 23°C
21°C-24°C SEC		Temp. ambiente au démarrage
24°C-26°C FRAIS	24°C
26°C-28°C FRAIS	25°C
Au-dessus de 28°C FRAIS 26°C

CONSEILS AU SUJET DU VOYANT DE VITESSE DE VENTILATEUR

Pendant le fonctionnement, le voyant FAN SPEED s'allume sur trois niveaux (2 niveaux pour le mode SEC) sur le panneau indicateur de l'unité pour indiquer la vitesse du ventilateur.

Lorsque la vitesse du ventilateur est réglée sur AUTOMATIQUE

Le voyant AUTO FAN SPEED s'allume.

Lorsque la vitesse du ventilateur est réglée sur manuel

Faible

Vitesse basse

Vitesse haute

DIRECTION VERTICALE DU DÉBIT D'AIR

La direction du débit d'air est préréglée automatiquement comme suit dans chaque mode pour assurer un confort optimum :

Modes FRAIS et SEC	Débit d'air horizontal
Mode CHAUFFAGE (uniquement pour AY-A07CR/AY-A09CR/AY-A12CR)	Débit d'air diagonal

VOICI COMMENT AJUSTER LA DIRECTION DU DÉBIT D'AIR

Appuyer une fois sur la touche SWING de la télécommande.

• Le volet de réglage d'aération vertical change continuellement d'angle. Appuyer à nouveau sur la touche SWING lorsque le volet de réglage vertical est à la position désirée. Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma.
• La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC Mode CHAUFFAGE (uniquement pour AY-A07CR/ AY-A09CR/AY-A12CR)

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

L'intervalle est large, de sorte que le débit d'air puisse être dirigé vers le sol.

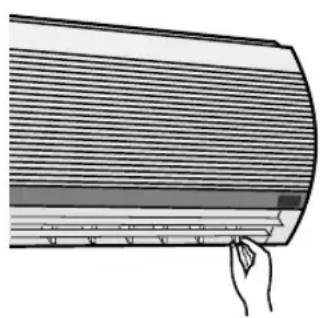

DIRECTION HORIZONTALE DU DÉBIT D'AIR

Maintenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du débit d'air.

ATTENTION

Ne jamais essayer d'ajuster les volets de réglage vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisée pour le réglage. Lorsque le volet de réglage vertical est positionné à la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produire.

Ne pas positionner le volet de réglage vertical complètement à droite ni à gauche lors du fonctionnement du climatiseur avec une vitesse de ventilateur réglée sur "FAIBLE" pendant une période prolongée.

De la condensation risque de se former sur les volets d'aération.

MINUTERIE D'ARRÊT APRÈS UNE HEURE

Lorsque la minuterie ONE-HOUR OFF est réglée, l'appareil s'arrête de fonctionner après une heure.

1. Appuyer sur la touche ONE-HOUR OFF TIMER.

La télécommande affiche "0". Le témoin lumineux orange TIMER (Ⓞ) s'allume sur l'appareil. L'appareil s'arrête après une heure.

POUR ANNULER

Appuyer sur la touche d'annulation CANCEL.

• Le témoin lumineux orange TIMER (Ⓞ) s'éteint sur l'appareil.

Ou, éteindre l'appareil en appuyant sur la touche ON/OFF.

• Le témoin lumineux rouge OPERATION (Ⓞ) et le témoin lumineux orange TIMER (Ⓞ) s'éteignent sur l'appareil.

REMARQUES :

Le fonctionnement ONE-HOUR OFF TIMER a la priorité sur les fonctions TIMER ON et TIMER OFF. Lorsque ONE-HOUR OFF TIMER est réglé pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment. Si l'on peut utiliser l'appareil une autre heure avant que ONE-HOUR OFF TIMER soit activé, appuyer à nouveau sur la touche ONE-HOUR OFF TIMER pendant l'utilisation.

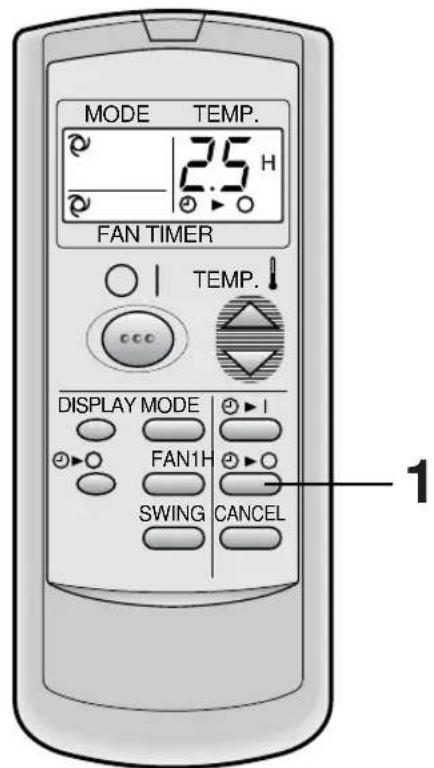

MINUTERIE DÉSACTIVÉE

L'unité s'arrête automatiquement suivant votre réglage.

Le délai de la temporisation peut être réglé à un minimum de 0,5 heure (30 minutes) à un maximum de 12 heures.

Réglable par incrément de 0,5 heure (30 minutes) jusqu'à 9,5 heures et par incrément de 1 heure de 10 à 12 heures.

Dirigez la télécommande vers la fenêtre du capteur sur l'unité.

1. Appuyer sur la touche d'arrêt de la temporisation TIMER OFF (Ⓞ) et réglez le délai souhaité.

• Le réglage du début se modifie à chaque pression sur la touche de la façon suivante :

Maintenez la touche enfoncée pour effectuer un réglage plus rapide.

Le témoin lumineux orange TIMER ( ) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal. - Le réglage de la minuterie décomptera pour indiquer le temps restant.

Exemple : Lorsque vous souhaitez

arrêter le fonctionnement

2.5 heures plus tard.

CONSEILS À PROPOS DU FONCTIONNEMENT DE LA MINUTERIE

Lorsque le mode TIMER OFF est réglé, le réglage de la température est effectué automatiquement pour éviter que la pièce devienne excessivement chaude ou froide pendant votre sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC :

• Une heure après le départ de la temporisation, la température augmente de 1°C au-dessus du réglage original du thermostat.

MODE DE CHAUFFAGE :

(uniquement pour les modèles AY-A07CR/AY-A09CR/AY-A12CR)

• Une heure après le début de fonctionnement, la température chute de 3°C plus bas que le réglage original du thermostat.

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche d'annulation CANCEL.

Le témoin lumineux orange TIMER ( ) s'éteint sur l'appareil.

POUR MODIFIER LE RÉGLAGE D'HEURE

Appuyez sur la touche de minuterie que vous souhaitez modifier (coupure TIMER OFF ou mise en marche TIMER ON) et modifiez le réglage du temps.

MINUTERIE ACTIVÉE

L'unité s'arrête automatiquement selon votre réglage.

Le délai de la temporisation peut être réglé de 0,5 heure (30 minutes) minimum à 12 heures maximum.

Réglable par incréments de 0,5 heure (30 minutes) jusqu'à 9,5 heures, puis par incréments de 1 heure de 10 à 12 heures.

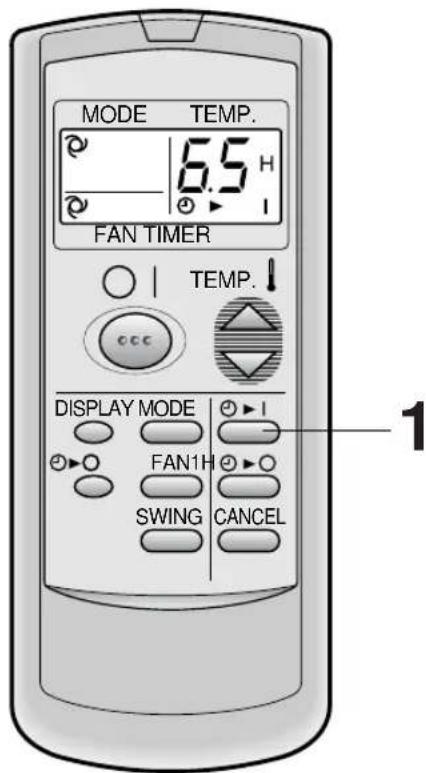

Exemple : lorsque vous voulez que la température de la pièce soit à votre convenance 6,5 heures plus tard.

Dirigez la télécommande vers la fenêtre du capteur sur l'unité.

1. Appuyez sur la touche TIMER ON ( ⑤▶ I

• Le réglage du début se modifie à chaque pression sur la touche de la façon suivante :

Maintenez la touche enfoncée pour effectuer un réglage plus rapide.

• Le témoin lumineux orange TIMER ( Ⓞ ) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal.
• Le réglage de la minuterie décomptera pour indiquer le temps restant.

Sélectionnez le mode, la température et la vitesse de ventilateur à votre convenance.

• Lorsque la température est réglée avec la temporisation de mise en marche TIMER ON, celle-ci est affichée pendant 5 secondes et ensuite l'affichage de l'heure reprend.
• Si vous ne souhaitez pas modifier le réglage, l'unité fonctionnera suivant le dernier réglage.
• L'appareil s'allume avant l'heure réglée afin de permettre à la pièce d'atteindre la température désirée à l'heure programmée. (Fonction de réveil)

REMARQUES SUR LE RÉGLAGE ET LE FONCTIONNEMENT DE LA MINUTERIE

• Le dernier réglage du temps sera mémorisé et apparaîtra sur l'affichage de la télécommande lorsque vous effectuerez le prochain réglage des minutes d'activation ou de désactivation TIMER OFF ou TIMER ON.
• Les minutes d'activation ou de désactivation TIMER OFF et TIMER ON ne peuvent être réglées ensemble.

La dernière minuterie réglée sera active.

• Lorsque la minuterie ONE-HOUR OFF TIMER (coupure après une heure de fonctionnement) est réglée, les minuteries TIMER OFF et TIMER ON ne sont pas disponibles.
• Lorsque la minuterie ONE-HOUR OFF TIMER est réglée pendant les délais des minutes TIMER OFF ou TIMER ON, cette minuterie sera annulée.

MODE AUXILIAIRE

Utiliser ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

Soulever le panneau avant de l'unité intérieure et appuyer sur la touche AUX. du panneau de commande.

• Le témoin lumineux rouge OPERATION ( ) s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTOMATIQUE.
• La vitesse du ventilateur et le réglage de température sont en position AUTOMATIQUE.

POUR ÉTEINDRE

Appuyer à nouveau sur la touche AUX du panneau de commande.

• Le témoin rouge OPERATION ( ) s'éteint sur l'appareil.

REMARQUE :

Si la touche AUX est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

KIT EN OPTION

Filtre purificateur d'air

Pendant le fonctionnement du climatiseur, le filtre purificateur d'air élimine la poussière et la fumée de cigarettes de l'air et délivre de l'air propre.

Le matériau antibactérien d'apatite utilisé dans le filtre purificateur d'air élimine les virus et autres germes adsorbés.

La périodicité de remplacement du type jetable est d'environ 3 à 6 mois.

Contacter votre revendeur pour l'achat de cette option.

Type AZ-F900B

ATTENTION

S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer la maintenance.

NETTOYAGE DES FILTRES : les filtres à air doivent être nettoyés toutes les deux semaines.

1 ÉTEINDRE L'APPAREIL 2 ENLEVER LES FILTRES

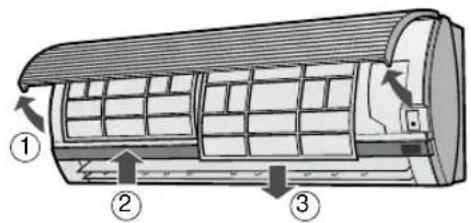

1 Soulever le panneau d'ouverture. 2 Pousser les filtres à air légèrement vers le haut pour les déverrouiller. 3 Tirer les filtres à air vers le bas pour les déposer.

3 NETTOYER LES FILTRES

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

4 RÉINSTALLER LES FILTRES

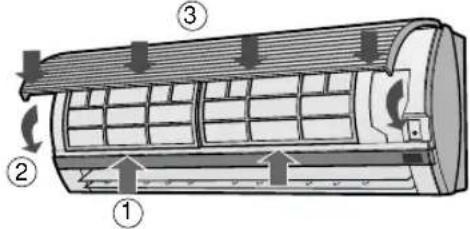

1 Réinstaller les filtres dans leurs positions originales. 2 Fermer le panneau avant. 3 Pousser la partie centrale du panneau fermement pour le verrouiller en place.

NETTOYER L'APPAREIL ET LA TÉLÉCOMMANDE

ATTENTION

• Essuyer avec un chiffon doux.
• Ne pas éclabousser avec de l'eau ou verser de l'eau dessus. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

1 Faites fonctionner l'unité en mode FRAIS avec un réglage de température à 32°C pendant environ une demi-journée pour permettre au mécanisme de sécher complètement. 2 Arrêter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, si celui-ci sert exclusivement pour le climatiseur. 3 Nettoyer les filtres, puis les réinstaller.

1 S'assurer que les filtres à air ne sont pas encrassés. 2 S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air.

ATTENTION

3 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place.

AVANT D'APPELER LE SERVICE APRES-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil.

L'APPAREIL NE FONCTIONNE PAS L'appareil ne fonctionne pas s'il est allumé immeditatement après sa mise hors circuit. L'appareil ne fonctionne pas immeditatement après le changement de mode. Cela sert à protégger le mécanisme interne. Attendre 3 minutes avant de faire fonctionner l'appareil.	BRUIT DE BRUISEMENT Le bruit de bruissement doux est le son du réfrigérant se propageant à l'intérieur de l'appareil.
	VAPEUR D'EAU • Dans les modes FRAIS et SEC, de la va-peur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiente et celle de l'air décharge par l'appareil. • En mode CHAUFFAGE, de la vapeur d'eau risque de s'échapper de l'unité extérieure pendant le dégivrage. (uniquement dans les modèles AY-A07CR/AY-A09CR/AY-A12CR)
L'APPAREIL N'ENVOIE PAS D'AIR CHAUD (Modeles AY-A07CR/AY-A09CR/AY-A12CR) L'appareil est en cours de préchauffage ou de dégivrage.
ODEURS Des odeurs de moquette et de meubles qui entrent dans l'appareil et des odeurs des composants internes du climatiseur au début de l'installation peuvent être dégagées de l'appareil.
BRUIT DE CRAQUEMENT L'appareil risque de produit un bruit de craquement. Ce son est géné par la friction du panneau avant et par la dilatation ou la connexion des autres composants due à une variation de température.

Si l'appareil semble mal fonctionner, vérifiez les points suivants avant de faire appel au service après-vente.

SI L'APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. S'ils sont encrossés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.	Vérifier si le thermostat est régle correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la pierce peut empêcher que l'appareil attigne la température désirée.	Vérifier si des apparils qui générent de la chaleur fonctionnent dans la pierce.

SI L'APPAREIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier si les piles de la télécommande sont usa-gées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télécommande sont en place en respectant les polarités.

Contactez le service après-vente si les voyants OPERATION et TIMER clignotent sur le panneau d'indicateurs.

De la condensation peut se former sur le déflecteur.
