Tipo de produto	Ar condicionado split
Marca	Sharp
Modelo	AHA09CR
Funções principais	Resfriamento, Desumidificação, Ventilação
Controle remoto	Sim, com display LCD, pilhas AAA
Alcance do controle remoto	7 metros
Temporizador de desligamento 1 hora	Sim (tecla ONE-HOUR OFF TIMER)
Temporizador programável	Desligamento/Ligação atrasado de 0,5 a 12 horas
Função de modo de suspensão automática	Sim (ajuste de temperatura no modo temporizador)
Memória das configurações	Sim após falta de energia (exceto temporizador)
Modo auxiliar	Sim (botão AUX na unidade interna)
Filtros de ar	Laváveis, limpeza a cada 2 semanas
Filtro opcional	Purificador de ar AZ-F900B (substituição 3-6 meses)
Faixa de temperatura de operação (Resfriamento)	Interno: 21 °C a 32 °C, Externo: 21 °C a 43 °C
Umidade ambiente	Até 80% (risco de condensação acima)
Alimentação elétrica	230 V, 50 Hz
Proteção de segurança	Desligamento automático, aterramento obrigatório
Manutenção da unidade	Limpar com pano macio, não usar água
Instalação	Deve ser realizada por um profissional
Peças de reposição	Filtros, controle remoto, pilhas, filtro opcional

Perguntas frequentes - AHA09CR SHARP

O que fazer se o aparelho não funcionar após uma queda de energia?

O aparelho reinicia automaticamente com as mesmas configurações (exceto temporizador). Se o temporizador estava ativado, você deve redefini-lo.

Como ajustar o temporizador de desligamento?

Pressione a tecla TIMER OFF, em seguida, ajuste o atraso desejado (0,5 a 12 horas). O indicador laranja TIMER acende.

Por que se forma condensação na saída de ar?

Isso pode acontecer no modo FRIO ou SECO se a umidade ultrapassar 80% ou se a aleta estiver na posição baixa por muito tempo.

Como limpar os filtros de ar?

Desligue o aparelho, abra o painel, remova os filtros, limpe-os com aspirador de pó ou água morna, seque à sombra, e recoloque-os no lugar.

O controle remoto não funciona, o que verificar?

Verifique as pilhas (AAA), sua polaridade, aponte o controle remoto para o receptor a menos de 7 m, e certifique-se de que nenhum obstáculo bloqueie o sinal.

O aparelho não está resfriando corretamente, causas possíveis?

Verifique se os filtros estão limpos, se as entradas/saídas de ar não estão obstruídas, se o termostato está bem ajustado, se as janelas estão fechadas, e se não há fonte de calor presente.

O que significa o indicador laranja TIMER piscando?

Um piscar dos indicadores OPERATION e TIMER indica um mau funcionamento. Contate o serviço de assistência técnica.

Posso usar o ar condicionado no modo aquecimento?

O modelo AHA09CR não possui função de aquecimento. Apenas os modelos AY-A07CR/AY-A09CR/AY-A12CR possuem essa opção.

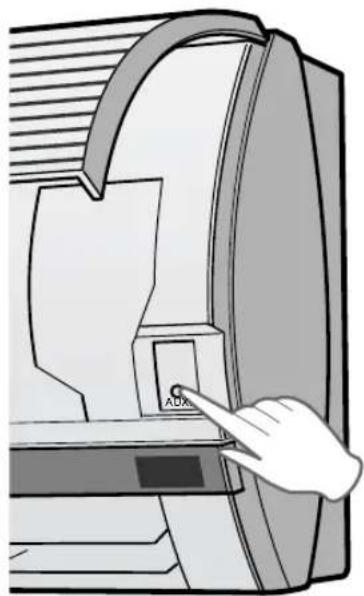

Como usar o modo auxiliar sem o controle remoto?

Levante o painel frontal e pressione o botão AUX. O aparelho inicia em modo automático. Para desligar, pressione novamente.

Com que frequência substituir o filtro purificador de ar opcional?

O filtro purificador de ar tipo AZ-F900B deve ser substituído a cada 3 a 6 meses. Contate seu revendedor.

MANUAL DE UTILIZADOR AHA09CR SHARP

AR CONDICIONADO

DE DUPLO SERVIÇO

• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA .... S-11
• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO S-12
• MODO AUXILIAR S-14 KIT OPCIONAL S-14 MANUTENÇÃO S-15 ANTES DE CHAMAR O DEPARTAMENTO DE ASSISTÊNCIA TÉCNICA S-16

PRECAUÇÕES

PRECAUÇÕES PARA O USO

OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO

FAIXA DE TEMPERATURA DE FUNCIONAMENTO

		TEMP. INTERIOR	TEMP. EXTERIOR
ENFRIAR	límite superior	32°C D.B. 43°C 23°C W.B. -	D.B.
	límite inferior	21°C D.B. 21°C 15°C W.B. -	D.B.
CALENTAR (AY-A07CR/AY-A09CR/AY-A12CR s01o)	límite superior	27°C D.B. 24°C - 18°C W.B.	D.B.
	límite inferior	20°C D.B. -8.5°C -9.5°C W.B.	C D.B.

FUNÇÃO DE PRÉ-AQUECIMENTO

PROCESSO DE AQUECIMENTO

FUNCIONAMENTO BÁSICO

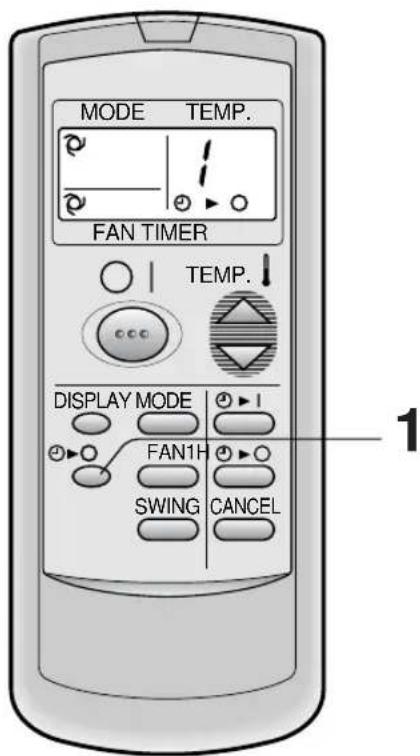

FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA

NOTAS SOBRE O AJUSTE E FUNCIONAMENTO DO RELÓGIO AUTOMÁTICO

ANTES DE CHAMAR O DEPARTAMENTO DE ASSISTÊNCIA TÉCNICA

Mantenha o filtro limpo para garantir um funcionamento mais eficiente.

Obtenha o máximo proveito da função de timer desativado.

Desligue o cabo de alimentação quando a unidade não for usada por um longo período de tempo.

Modo refrigeração (aquecimento

para modelos AY-A07CR/AY-A09CR/AY-A12CR)

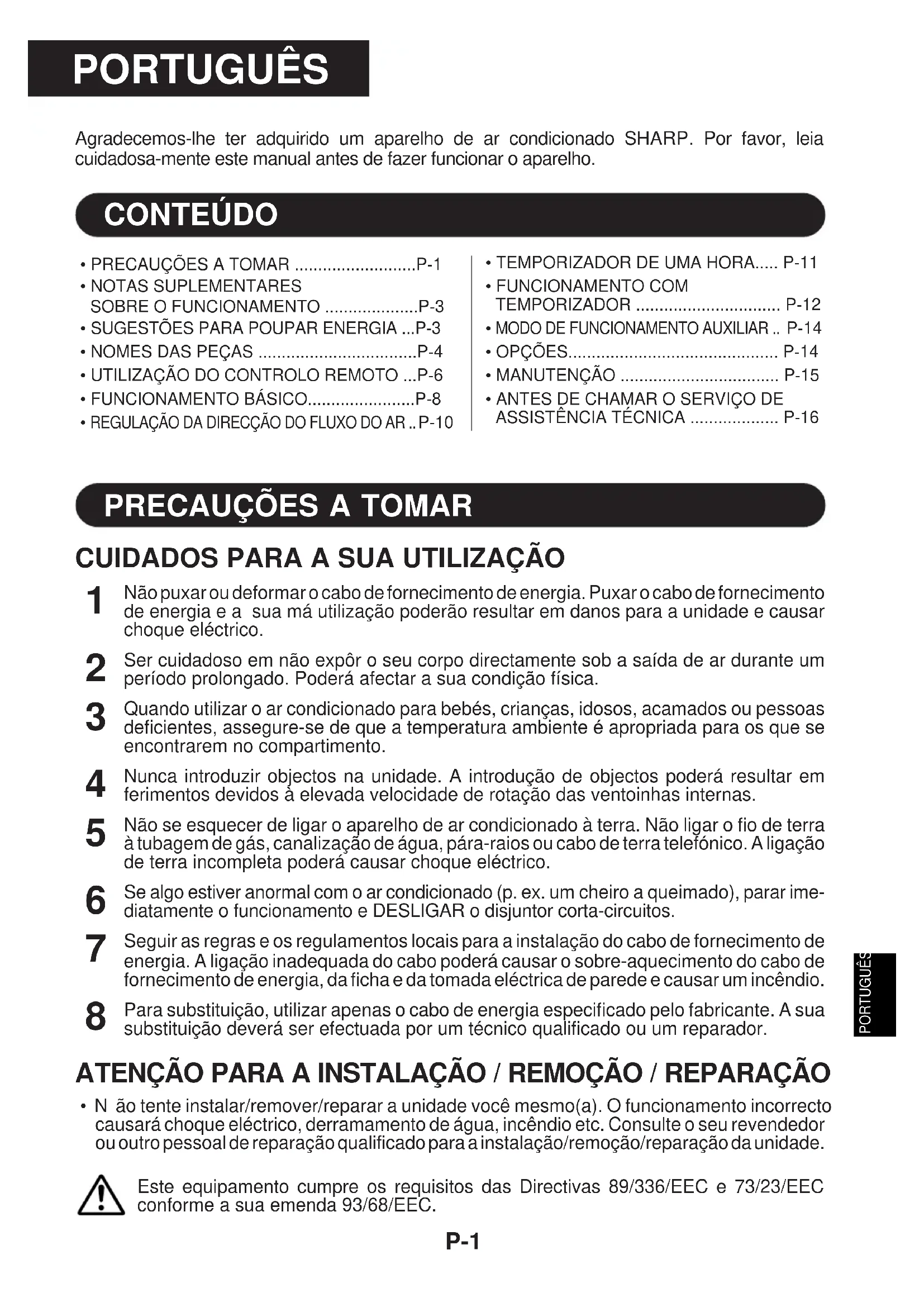

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia atentamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR ... P-1 NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO ... P-3 SUGESTÕES PARA POUPAR ENERGIA ... P-3 NOMES DAS PEÇAS ... P-4
• UTILIZAÇÃO DO CONTROLO REMOTO ... P-6
• FUNCIONAMENTO BÁSICO ... P-8
• REGULAÇÃO DA DIREÇÃO DO FLUXO DO AR ... P-10

TEMPORIZADOR DE UMA HORA ... P-11 - FUNCIONAMENTO COM TEMPORIZADOR ... P-12 - MODO DE FUNCIONAMENTO AUXILIAR ... P-14 - OPERAÇÕES ... P-14 MANUTENÇÃO ... P-15 ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA ... P-16

PRECAUÇÕES A TOMAR

CUIDADOS PARA A SUA UTILIZAÇÃO

1. Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque elétrico. 2. Ser cuidadoso em não expor o seu corpo diretamente sob a saída de ar durante um período prolongado. Poderá afetar a sua condição física. 3. Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem no compartimento. 4. Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas. 5. Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, para-raios ou cabo de terra telefónico. A ligação de terra incompleta pode causar choque elétrico. 6. Se algo estiver anómalo com o ar condicionado (p. ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor de curto-circuito. 7. Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo poderá causar o sobre-aquecimento do cabo de fornecimento de energia, da ficha e da tomada elétrica de parede e causar um incêndio. 8. Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição deverá ser efetuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO / REMOÇÃO / REPARAÇÃO

• Não tente instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorreto pode causar choque elétrico, derramamento de água, incêndio etc. Consulte o seu revendedor ou outras pessoas de reparação qualificadas para a instalação/remoção/reparação da unidade.

Este equipamento cumpre os requisitos das Diretivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abrir periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar eletrodomésticos a gás. A ventilação insuficiente pode fazer redução de oxigénio. 2 Não utilizar os botões com a mão molhada. Poderá causar choque elétrico. 3 Para segurança, desligar o disjuntor de circuito quando não utilizar a unidade por um período longo de tempo. 4 Verificar periodicamente o desgaste do chassis de montagem da unidade externa e certificar-se de que se encontra firmemente na posição. 5 Não colocar nada sobre a unidade externa nem a pisar. O objeto ou a pessoa poderão cair, causando ferimentos. 6 Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações, como num canil ou estufa para criação de animais ou plantas. 7 Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos elétricos poder-se-ão deteriorar e causar choque elétrico. 8 Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas. 9 Assegurar-se que o aparelho não está em funcionamento e desligar o disjuntor de circuito antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você pode ferir-se. 10 Não espalhar ou verter água diretamente sobre a unidade. A água poderá causar choque elétrico ou danos no equipamento. 11 Este eletrodoméstico não foi concebido para utilização por crianças ou pessoas doentes sem supervisão.

As crianças deverão ser supervisionadas para assegurar que elas não brincam com o eletrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO / INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado à corrente com a tensão e frequência definidas. A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio. Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um disjuntor de circuito, dependendo do local de instalação, para evitar choque elétrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECI-MENTO	limite 32° C D.B. 43°C D.B. superior 23°C W.B. -
	limite inferior	21°C D.B. 21°C 15°C W.B.	D.B. -
AQUECIMENTO	limite 27° C D.B. 24°C D.B. - 18°C W.B.
(Apenas AY-A07CR/AY-A09CR/AY-A12CR)	limite inferior	20°C D.B. -8.5°C -9.5°C W.B.

D.B. = bolbo seco W.B. = bolbo húmido

• O dispositivo de proteção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.
• Se o ar tiver uma humidade superior a 80%, pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo ARREFECER (COOL) ou SECAR (DRY).

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as regulações que estavam ativas antes da falta de corrente, exceto as regulações do temporizador.

Se os temporizadores estiverem ativados, terão de ser reativados antes de a corrente ter voltado.

INDICAÇÕES REFERENTES AOS MODELOS AY-A07CR/AY-A09CR/AY-A12CR

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER (HEAT), a ventoinha interior pode não ligar, por dois a cinco minutos após a unidade ser ligada, a fim de fazer a circulação de ar.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER (HEAT) se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior deixam de funcionar.
• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER (HEAT).

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termóstato no modo ARREFECER (COOL) para uma temperatura 1°C acima da temperatura desejada (e 2°C abaixo no modo AQUECER (HEAT) com os modelos AY-A07CR/AY-A09CR/AY-A12CR) pode economizar-se aproximadamente 10 por cento de electricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando a exposição directa ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche as janelas e as portas durante a operação de arrefecimento (ou aquecimento, no caso dos modelos AY-A07CR/AY-A09CR/AY-A12CR).

REGULE A DIRECÇÃO DO FLUXO DE AR PARA OBTER MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO

APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR. DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

• A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

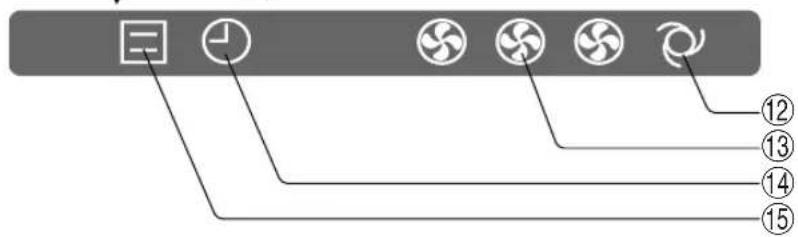

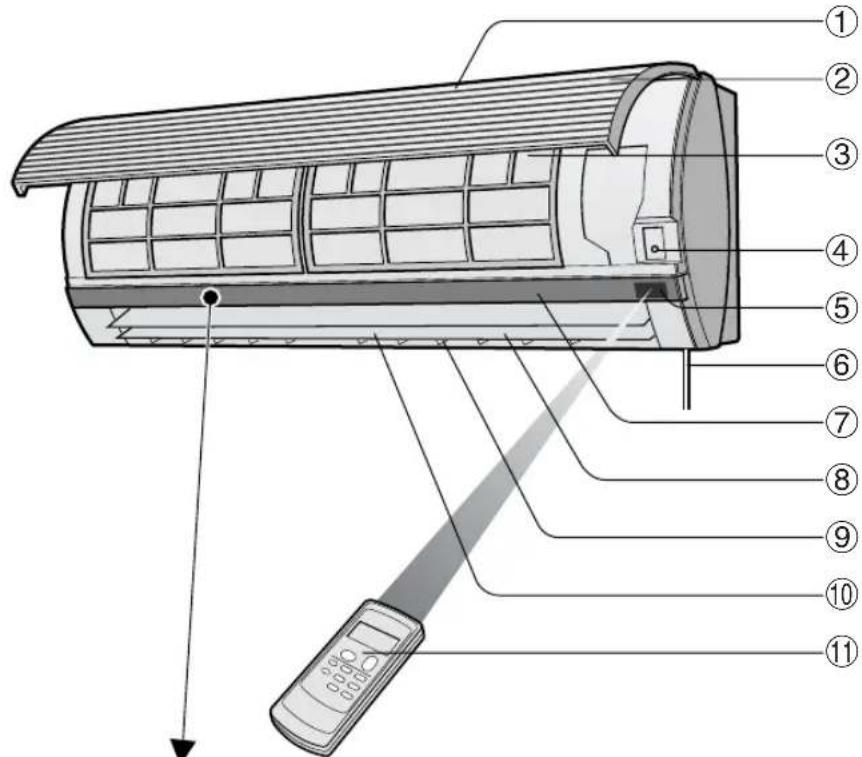

UNIDADE INTERIOR

① Entrada (Ar) ② Painel aberto ③ Filtros de ar ④ Botão AUXILIAR (AUX.) ⑤ Janela RECEPTORA (RECEIVER) ⑥ Cabo de ligação à corrente ⑦ Painel indicador ⑧ Reguladores verticais ⑨ Reguladores horizontais ⑩ Saída (Ar) ⑪ Controlo remoto ⑫ Lâmpada de VELOCIDADE AUTOMÁTICA DA VENTOINHA (verde) ⑬ Lâmpada de VELOCIDADE DA VENTOINHA (verde) ⑭ Lâmpada TEMPORIZADOR (TIMER) (laranja) ⑮ Lâmpada FUNCIONAMENTO (OPERATION) (vermelha)

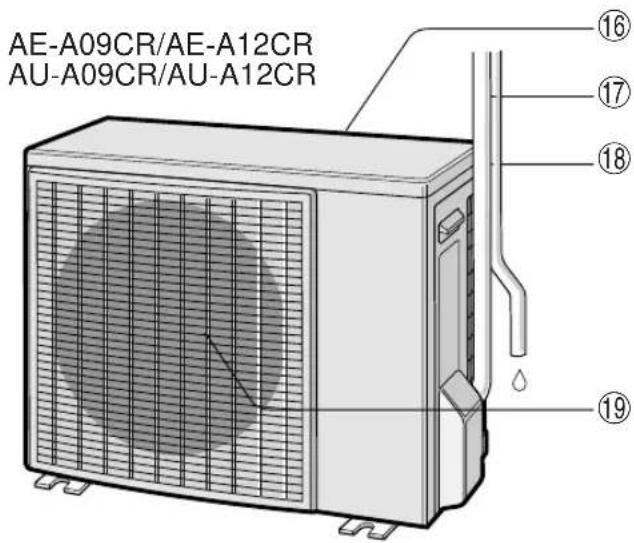

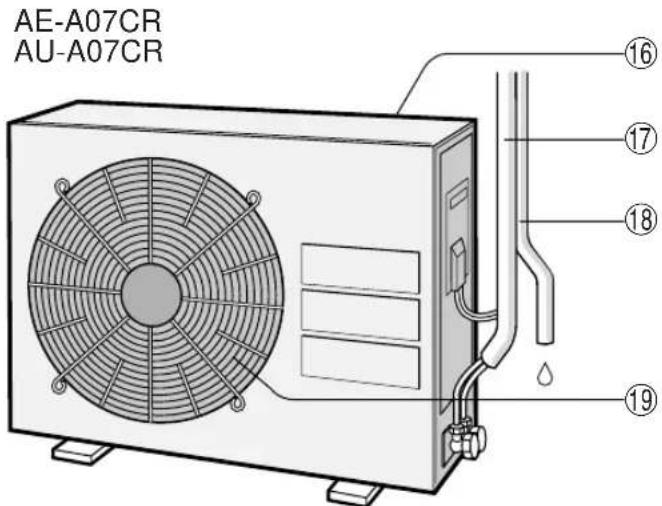

UNIDADE EXTERIOR

16 Entrada (Ar) 17 Tubo de refrigeração e cabo de interligação 18 Manga de escoamento 19 Saída (Ar)

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

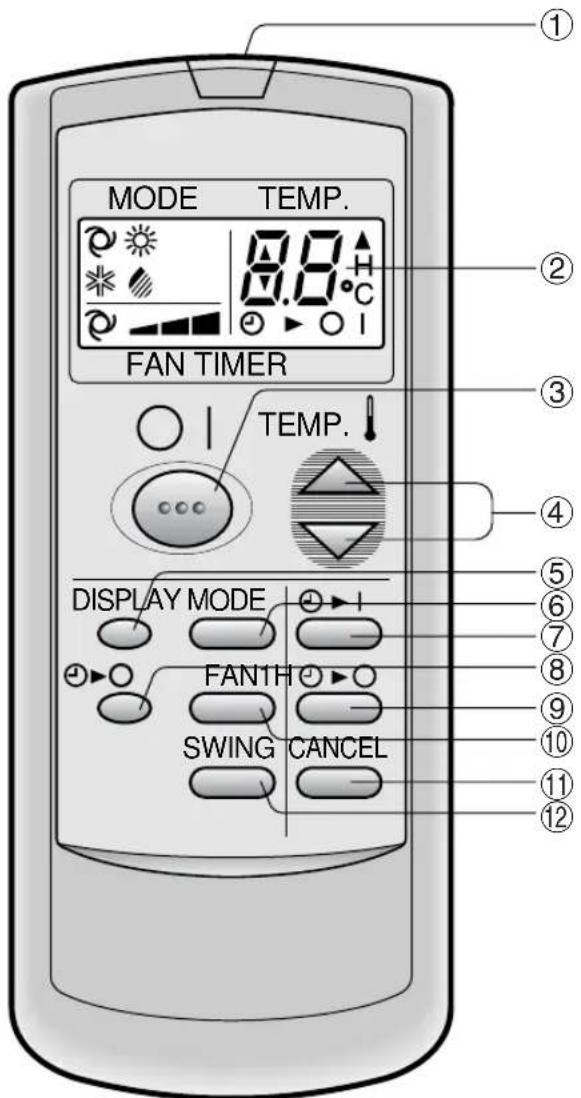

CONTROLO REMOTO

① TRANSMISSOR ② MOSTRADOR LCD (de cristais líquidos) ③ Botão LIGAR/DESLIGAR (ON/OFF) ④ Botão TERMOSTATO (THERMO.) ⑤ Botão MOSTRADOR (DISPLAY) ⑥ Botão MODO (MODE) ⑦ Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador) ⑧ Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) ⑨ Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador) ⑩ Botão VENTOINHA (FAN) ⑪ Botão ANULAR TEMPORIZADOR (TIMER CANCEL) ⑫ Botão DIRECCIONAR (SWING)

(O símbolo do modo aquecer apenas fornecido nos modelos AY-A07CR/AY-A09CR/AY-A12CR)

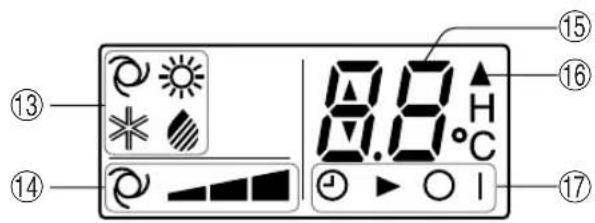

MOSTRADOR LCD DO CONTROLO REMOTO

SÍMBOLOS DE MODOS DE FUNCIONAMENTO

: AUTOMÁTICO : ARRECEBER

: AQUECER : SECAR (apenas para AY-A07CR/AY-A09CR/AY-A12CR)

SÍMBOLOS DA VELOCIDADE DA VENTOINHA

: AUTOMÁTICO : Regeneração manual

15 INDICADOR DE CONTAGEM REGRESSIVA DE TEMPERATURA E TEMPORIZADOR 16 SÍMBOLO DE TRANSMISSÃO INDICADOR DE TEMPORIZADOR LIGADO/DESLIGADO Indica quando o temporizador está regulado para ligado ou desligado.

(O símbolo do modo aquecer apenas fornecido nos modelos AY-A07CR/AY-A09CR/AY-A12CR)

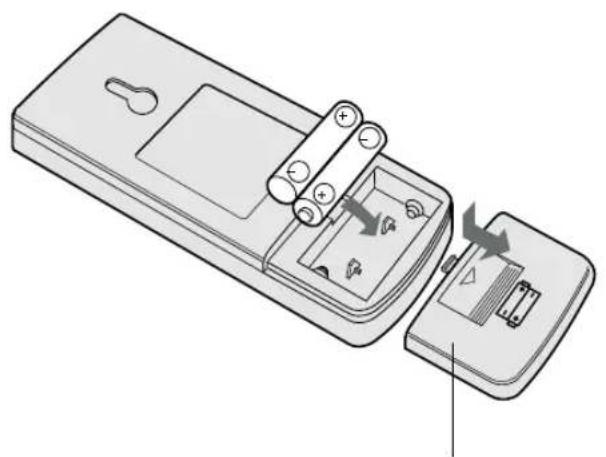

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1. Remova a tampa das pilhas na parte posterior do controlo remoto. 2. Insira as pilhas no compartimento assegurando que os polos ⊕ e ⊖ fiquem corretamente posicionados.

• Aparecerão linhas no mostrador quando as pilhas estiverem instaladas corretamente.

3. Reinstale a tampa das pilhas.

Tampa do controlo remoto

NOTAS:

A duração de vida útil da pilha é de aproximadamente um ano, sob condições normais de utilização. - Ao substituir estas pilhas, faça-o sempre por umas novas e use sempre do mesmo tipo. - Se o controlo remoto não funcionar normalmente, antes de ter substituído as pilhas, tire-as e volte a colocá-las após 30 segundos. - Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

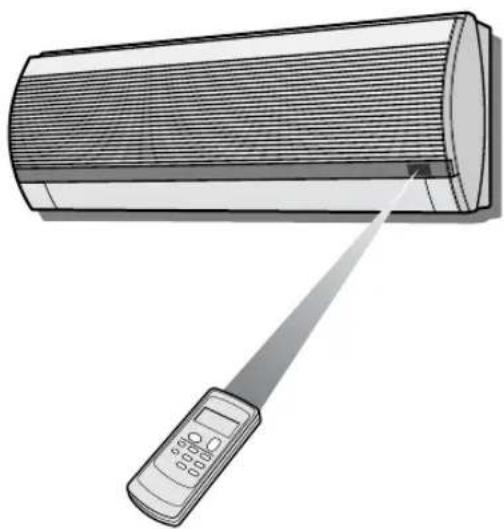

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direção do recetor da unidade e carregue no botão que pretende acionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objeto, como por exemplo cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

ATENÇÃO

• Não exponha a janela recetora diretamente à luz do sol forte, pois os raios solares podem afetar o funcionamento correto. Caso seja necessário, feche as cortinas para evitar essa exposição direta.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontrar o ar condicionado, pode surgir interferência durante a transmissão do sinal.
• A unidade pode ser afetada por sinais emitidos pelo controlo remoto de um televisor, de um videogravador ou de outros equipamentos que sejam utilizados no mesmo quarto.
• Não deixe o controle remoto exposto à luz direta do sol ou perto de um aquecedor. Proteja também a unidade e o controle remoto contra umidade e impactos, pois estes poderão provocar a sua descoloração ou danificá-los.

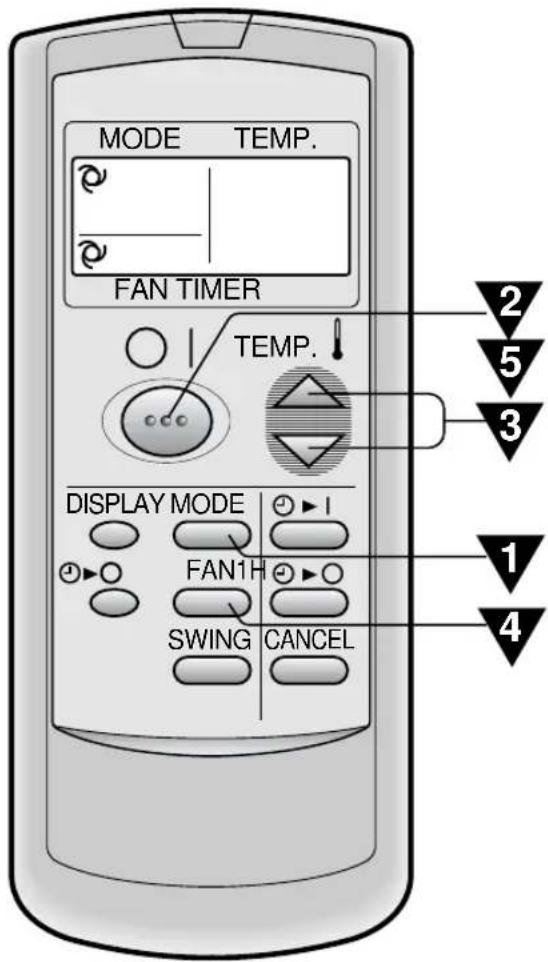

FUNCIONAMENTO BÁSICO

Carregue no botão MODO (MODE) para escolher o modo de funcionamento.

AUTO-ARREFECER-SECAR-AQUECER-VENTILAR

AQUECER

apenas para os modelos AY-A07CR/AY-A09CR/AY-A12CR)

Carregue no botão LIGAR/DESLIGAR (ON/OFF) para ativar a função.

A lâmpada vermelha FUNCIONAMENTO (OPERATION) da unidade acender-se-á.

Carregue no botão TERMOSTATO (THERMO) para regular a temperatura desejada.

MODO AUTO/SECAR

A temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C acima ou 2°C abaixo da temperatura determinada automaticamente pelo ar condicionado.

MODO ARREFECER (AQUECER para AY-A07CR/AY-A09CR/AY-A12CR)

A temperatura pode ser regulada dentro da gama de 18 a 32°C.

Carregue no botão VENTOINHA (FAN) para determinar a velocidade desejada da ventoinha.

AUTO-SUAVEMÁTICO

LENTO

RÁPIDO

• No modo SECAR (DRY), a velocidade da ventoinha encontra-se ajustada em AUTOMÁTICO (AUTO) e não pode ser alterada.

Para desligar a unidade, carregue novamente no botão LIGAR/DESLIGAR (ON/OFF).

A lâmpada vermelha ( ) do FUNCIONAMENTO (OPERATION) da unidade desligar-se-á.

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO (AUTO), a temperatura e o modo são selecionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos de funcionamento e regulação das temperaturas nos modelos AH-A07CR/AH-A09CR/AH-A12CR

Temperatura do quarto no inico do funciona	Funçãoamento Automático
	Modo Regu	açaão do Termostato
Abaixo de 24°C SECAR Temp. do Quarto	no inico
24°C a 26°C ARREFECER 24°C
Acima de 28°C ARREFECER 25°C
Abaixo de 21°C ARREFECER 26°C

Modos de funcionamento e regulação das temperaturas nos modelos AY-A07CR/AY-A09CR/AY-A12CR

Temperatura do quarto noedinho do funcimento	Funçãoamento Automático
	Modo Regulacao do Termostato
Abaixo de 24°C AQUECER 23°C
21°C-24°C SECAR Temp. do Quarto noinicio
24°C-26°C ARREFECER 24°C
26°C-28°C ARREFECER 25°C
Abaixo de 21°C ARREFECER 26°C

SUGESTÕES SOBRE A LÂMPADA DE VELOCIDADE DA VENTOINHA

Durante o funcionamento, a Lâmpada de VELOCIDADE DA VENTOINHA acenderá em 3 níveis (2 níveis para o modo SECAR) no painel indicador da unidade para indicar a velocidade da ventoinha.

Quando a velocidade da ventoinha for regulada para AUTO

Quando a velocidade da ventoinha for regulada para manual

Velocidade suave

Velocidade baixa

A Lâmpada VELOCIDADE VENTOINHA AUTOMÁTICA acende.

Para desligar a Lâmpada de VELOCIDADE DE VENTOINHA, pressione o botão MOSTRADOR (DISPLAY).

DIREÇÃO DO FLUXO VERTICAL DO AR

A direção do fluxo do ar é automaticamente pré-definida para permitir um ótimo conforto em cada um dos modos, como seguidamente se indica:

Modo ARREFECER (COOL) e SECAR (DRY)	Fluxo de ar horizontal
AQUECER (HEAT) (apenas no caso dos modelos AY-A07CR/AY-A09CR/AY-A12CR)	Fluxo de ar diagonal

COMO REGULAR A DIREÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECIONAR (SWING) no controle remoto.

• O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECIONAR (SWING) assim que o regulador vertical alcançar a posição desejada.

• O regulador parará dentro da margem aparecido no DIAGRAMA.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modo ARREFECER (COOL) e SECAR

AQUECER (HEAT) (apenas no caso dos modelos AY-A07CR/AY-A09CR/AY-A12CR)

A margem de regulação é mais restrita que a margem DIRECIONAR (SWING) para fazer a formação de água de condensação.

A margem é mais ampla para melhorar a circulação de ar.

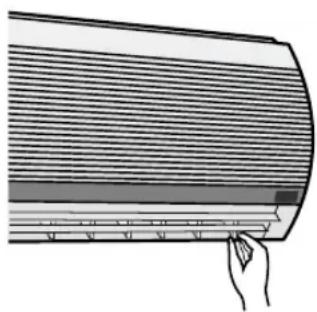

DIREÇÃO DO FLUXO HORIZONTAL DO AR

Segure nas alhetas de regulação horizontais como ilustrado e regule a direção do fluxo do ar.

ATENÇÃO

Nunca tente ajustar a alheta de regulação vertical manualmente.

• O ajuste manual destas alhetas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controle remoto.
• Quando os modos ARREFECER (COOL) e SECAR (DRY) são realizados por um período prolongado com as alhetas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda quando operar o ar condicionado com a velocidade de ventoinha "SOFT" (velocidade suave) durante um longo período de tempo.

Condensação pode formar-se nas persianas.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for ativado, a unidade desligará durante uma hora a contar do momento em que é ativado.

1. Carregue no botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER).

No visor do controle remoto aparece " - A lâmpada laranja ( ) de TEMPORIZADOR (TIMER) iluminar-se-á na unidade. - A unidade funcionará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR (CANCEL). - A lâmpada laranja ( ⊙ ) de TEMPORIZADOR (TIMER) desligar-se-á na unidade.

Ou, desligar a unidade pressionando o botão de LIGAR/DESLIGAR (ON/OFF).

• A lâmpada vermelha ( ) de FUNCIONAMENTO (OPERATION) e a lâmpada laranja ( ) de TEMPORIZADOR (TIMER) desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR (TIMER ON) e DESLIGAR TEMPORIZADOR (TIMER OFF).
• Quando for regular o TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) quando a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) durante o funcionamento.
• Se estiverem ajustados LIGAR TEMPORIZADOR (TIMER ON) e/ou DESLIGAR TEMPORIZADOR (TIMER OFF), o botão ANULAR TEMPORIZADOR (TIMER CANCEL) cancela todos os ajustamentos.

DESLIGAR TEMPORIZADOR

A unidade desligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0.5 horas (30 minutos) até um máximo de 12 horas.

Até 9.5 horas, poderá definir por incrementos de 0.5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

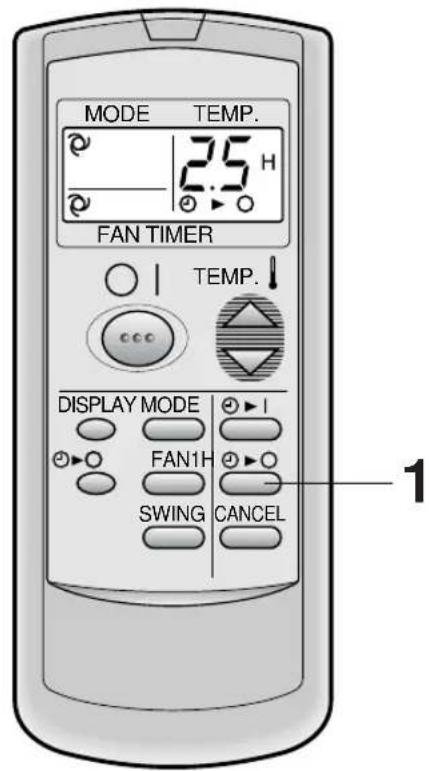

1. Pressione o botão DESLIGAR TEMPORIZADOR (TIMER OFF) (defina o tempo como desejar).

• A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (TEMPORIZADOR (TIMER)) na unidade acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá, indicando o tempo remanescente.

Exemplo: quando desejar parar o acontecimento 2,5 horas mais tarde.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM DESLIGAMENTO POR TEMPORIZADOR

Quando está ativo o modo de funcionamento DESLIGAMENTO POR TEMPORIZADOR (TIMER OFF), a temperatura do espaço a climatizar é regulada automaticamente para fazer que o espaço fique demasiado quente ou demasiado frio (função automática noturna).

MODO ARREFECER/SECAR (COOL/DRY):

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regulada no termostato.

MODO AQUECER (HEAT): (apenas para os modelos AY-A07CR/AY-A09CR/AY-A12CR)

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termostato.

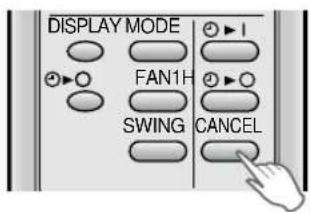

PARA TERMINAR O TEMPORIZADOR

Carregue no botão TERMINAR TEMPORIZADOR (CANCEL).

A lâmpada laranja ( ) do

TEMPORIZADOR

(TIMER) na

unidade apaga-se.

Pressione o botão TEMPORIZADOR (TIMER) que deseja alterar, (TEMPORIZADOR DESLIGADO (TIMER OFF) ou TEMPORIZADOR LIGADO (TIMER ON)) e altere a definição do tempo.

LIGAR TEMPORIZADOR

A unidade ligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0.5 horas (30 minutos) até um máximo de 12 horas.

Até 9.5 horas, poderá definir por incrementos de 0.5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Exemplo: Quando desejar que a temperatura do quarto seja alcançada 6.5 horas mais tarde.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

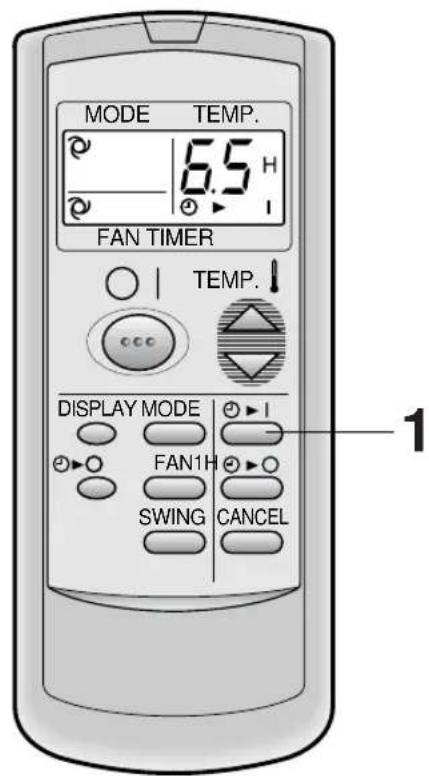

1. Carregue no botão LIGAR TEMPORIZADOR (TIMER ON) (O|I).

• A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (TEMPORIZADOR (TIMER)) na unidade acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Selecione o modo, temperatura e velocidade da ventoinha como desejar.

• Quando a temperatura for regulada com o TEMPORIZADOR LIGADO (TIMER ON), a temperatura aparecerá no mostrador durante 5 segundos e, antes de voltar a indicar a hora.
• Se não alterar a definição, a unidade funcionará com a definição anterior.
• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTAS SOBRE A REGULAÇÃO E FUNCIONAMENTO DO TEMPORIZADOR

• A última definição será memorizada e aparecerá no mostrador do controlo remoto da próxima vez que regular o TEMPORIZADOR DESLIGADO (TIMER OFF) ou o TEMPORIZADOR LIGADO (TIMER ON).
• O TEMPORIZADOR DESLIGADO (TIMER OFF) e o TEMPORIZADOR LIGADO (TIMER ON) não podem ser definidos em conjunto.
• Quando estiver ativado o TEMPORIZADOR DESLIGADO EM UMA HORA (ONE-HOUR OFF TIMER), o TEMPORIZADOR DESLIGADO (TIMER OFF) e o TEMPORIZADOR LIGADO (TIMER ON) não estão disponíveis.
• Quando for ativado o TEMPORIZADOR DESLIGADO EM UMA HORA (ONE-HOUR OFF TIMER), durante a duração do TEMPORIZADOR DESLIGADO (TIMER OFF) ou TEMPORIZADOR LIGADO (TIMER ON), o TEMPORIZADOR DESLIGADO (TIMER OFF) ou o TEMPORIZADOR LIGADO (TIMER ON) será cancelado.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ATIVAR

Levante o painel da unidade interior e carregue no botão AUX. no painel de comando.

• A lâmpada vermelha [ ] de FUNCIONAMENTO (OPERATION) na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO (AUTO).
• A velocidade da ventoinha e a regulação da temperatura são ajustadas AUTOMATICAMENTE (AUTO).

PARA DESATIVAR

Carregue novamente no botão AUX. no painel de comando. - A lâmpada vermelha [ ] de FUNCIONAMENTO (OPERATION) na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

OPÇÕES

Filtro purificador do ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retira a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano realizado no filtro purificador do ar suprime a atividade de vírus e outros germes observados.

O período de substituição para o tipo descartável é de aproximadamente 3 a 6 vezes.

Contacte o seu revendedor para a compra desta opção.

Tipo AZ-F900B

ATENÇÃO

Antes de efetuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede FOI retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

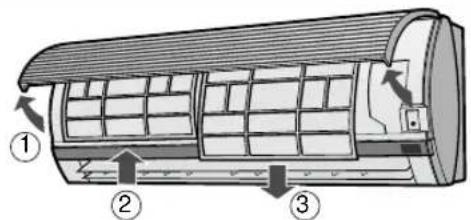

1 DESLIGAR A UNIDADE 2 RETIRAR OS FILTROS

1 Levante o painel. 2 Empurre os filtros ligeiramente para cima a fim de os desencaixar. 3 Puxe os filtros de ar para baixo a fim de os poder tirar.

3 LIMPAR OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

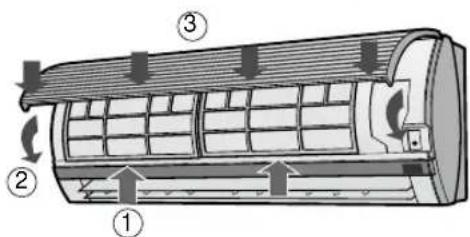

4 RECOLOCAR OS FILTROS

1 Recoloque os filtros na posição inicial. 2 Feche o painel da frente. 3 Empurre com força o centro do painel para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

ATENÇÃO

• Limpe-os com um pano macio.
• Não os salpique ou molhe diretamente com água. Poderá originar um choque elétrico ou danificar o equipamento.
• Não use água quente, diluente, pó abrasivo ou solventes fortes.

MANUTENÇÃO APÓS A ÉPOCA DE AR CONDICIONADO

1 Faça funcionar a unidade em modo ARREFECER (COOL), com a temperatura regulada em 32°C, durante cerca de meio dia para permitir que o mecanismo seque completamente. 2 Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado. 3 Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES DA ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos. 2 Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho.

ATENÇÃO

3 Controle periodicamente a armação de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

As condições de funcionamento seguidamente descritas não denominam avarias do equipamento.

UNIDADE NÃO FUNCIONA A unidade não funciona se for ligada imeditamente antes ter sido desligada. A unidade não funciona é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em等功能amento.	RUCO SIBILANTE O ruido suave e sibilante que se ouve é o ruido do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA • No modo de funciona ARRE-FECER (COOL) e SECAR (DRY), po- de-se verficar por vezes a existência de vapor de água na saía de ar devido à dificência de temperatura entre o ar inferior do quarto e o ar descarregado pela unidade. • No modo de funciona a AQUECER (HEAT), pode sair vapor de água da unidade durante a descongelação. (Apenas no caso dos modelos AY-A07CR/AY-A09CR/AY-A12CR)
Não Sai AR QUENTE DA UNIDADE (Modelos AY-A07CR/AY-A09CR/AY-A12CR) A unidade está na fase de pré-aquecimento ou de descongença.
CHEiros Cheiros das carpetes ou dos moveris e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.
RUCO A ESTALAR A unidade poderá produzir um ruido a estalar. Este som é gerado pela frotção do painei frontal e outros componentes a dilatarém-se ou a unirem-se devido à mudança de temperatura.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de chamar o Serviço de assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros, se esti-VERem sujos limpe-os.	Controle a unidade exterior pa-ra取证ar se não está alguma coisa a obtruir a entrada ou a saía de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as jane-las e as portas está bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não se-ja alcancada.	Verifique se está quaisquer apareiros que produzam ca- lor a funcionalr no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLLO REMOTO
Verifique se as pilhas do controlo remoto está des-carregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apon-tar devidamente na direção da janela receptora do aparecido.	Verifique se as pilhas do controlo remoto está colocações com a polaridade cor-recta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO (OPERATION) e a lâmpada de TEMPORIZADOR (TIMER) no painel dos indicadores.

CONTEÚDO

-PRECAUÇÕES EΛ-1 -NOTAS SOBRE O MANUSEIO EΛ-3 -CONSELHOS PARA ECONOMIA DE ENERGIA -NOMES DAS PEÇAS EΛ-4 -USO DO TELECOMANDO EΛ-6 -FUNCIONAMENTO BÁSICO EΛ-8 -REGULAGEM DA DIREÇÃO DO FLUXO DE AR EΛ-10

TEMPORIZADOR DE LIGAR/DESLIGAR...EΛ-11 FUNCIONAMENTO COM TEMPORIZADOR EΛ-12 FUNCIONAMENTO AUXILIAR EΛ-14 KIT DE PEÇAS OPCIONAIS EΛ-14 -MANUTENÇÃO EΛ-15 -ANTES DE CHAMAR O SERVIÇO EΛ-16

PRECAUÇÕES

PRECAUÇÕES RELATIVAS AO USO

1 Não torça nem puxe o cabo de alimentação. O dano e o uso incorreto do cabo de alimentação podem provocar danos na unidade e eletrocussão. 2 Evite expor diretamente o corpo ao ar frio por longos períodos. Isso pode prejudicar a saúde e causar problemas físicos. 3 Quando utilizar a unidade para bebês, crianças, idosos ou pessoas com problemas físicos, certifique-se de que a temperatura do ambiente seja adequada para as pessoas no local. 4 Nunca introduza objetos dentro da unidade. A introdução de objetos pode causar ferimentos, devido à alta velocidade de rotação dos ventiladores internos. 5 Aterre a unidade. Não conecte o cabo de aterramento a canos de gás, canos de água, para-raios ou fio de aterramento de telefone. Se o aterramento for inadequado, pode provocar eletrocussão. 6 Se aparecer qualquer tipo de anomalia na unidade de ar condicionado (por exemplo, cheiro de queimado), pare imediatamente o funcionamento e desligue o disjuntor de circuito. 7 Respeite a legislação local e os regulamentos relativos à fiação do cabo de alimentação. Uma conexão incorreta do cabo pode provocar sobreaquecimento no cabo de alimentação, no plugue e na tomada, resultando em risco de incêndio. 8 Em caso de substituição, utilize apenas o cabo de alimentação especificado pelo fabricante. A substituição deve ser realizada por técnico qualificado ou pessoal de manutenção.

PRECAUÇÕES PARA INSTALAÇÃO/REMOÇÃO/REFORÇO

Mnv εγκαθιστάτε τη μονάδα σε χώρο όπου μπορεί να προκληθεί έκρηξη, διαρροή υγρού, πυρκαγιά ή άλλη βλάβη. Συμβουλευτείτε τον αντιπρόσωπο ή άλλο εξειδικευμένο συντηρητή σχετικά με την εγκατάσταση/αποσυναρμολόγηση/μεταφορά της μονάδας.

Αυτός ο εξοπλισμός συμμορφώνεται με τις απαιτήσεις των Οδηγιών 89/336/ΕΟΚ και 73/23/ΕΟΚ όπως τροποποιήθηκαν από την 93/68/ΕΟΚ.

ΠΡΟΣΟΧΗ ΚΑΤΑ ΤΗ ΧΡΗΣΗ

1 Να ανοίγετε περιοδικά ένα παράθυρο ή μια πόρτα για να αερίζετε το δωμάτιο, ειδικά όταν χρησιμοποιείτε συσκευές αερίου. Αν ο αερισμός είναι ανεπαρκής μπορεί να προκληθεί έλλειψη οξυγόνου. 2 Μην χειρίζεστε τα πλήκτρα με υγρά χέρια. Υπάρχει κίνδυνος ηλεκτροπληξίας. 3 Για λόγους ασφαλείας, θέστε τον διακόπτη λειτουργίας όταν δεν πρόκειται να χρησιμοποιήσετε τη μονάδα για μεγάλο χρονικό διάστημα. 4 Ελέγχετε περιοδικά το εσωτερικό της μονάδας για τυχόν ζημιές και βεβαιωθείτε ότι δεν έχει υποστεί βλάβη. 5 Μην τοποθετείτε τίποτα πάνω στην εξωτερική μονάδα ή κοντά σε αυτήν. Τα αντικείμενα μπορεί να πέσουν και να προκαλέσουν τραυματισμό. 6 Η μονάδα αυτή είναι σχεδιασμένη για οικιακή χρήση. Μην τη χρησιμοποιείτε για άλλες εφαρμογές όπως θέρμανση ή θέρμανση για την ανάπτυξη ζώων ή φυτών. 7 Μην τοποθετείτε δοχείο με νερό πάνω στη μονάδα ή κοντά σε αυτήν. Υπάρχει κίνδυνος φθοράς των ηλεκτρικών μονάδων και πρόκλησης ηλεκτροπληξίας. 8 Μην φράσετε τις εισόδους και εξόδους αέρα της μονάδας. Μπορεί να προκληθεί ανεπαρκής απόδοση ή βλάβη. 9 Φροντίστε να διακόψετε τη λειτουργία και να θέσετε εκτός λειτουργίας τον διακόπτη πριν πραγματοποιήσετε συντήρηση ή καθαρισμό. Στο εσωτερικό της μονάδας υπάρχει ένας περιστρεφόμενος ανεμιστήρας και μπορεί να τραυματιστείτε. 10 Μην καταβρέχετε ή ρίχνετε νερό απευθείας πάνω στη μονάδα. Το νερό μπορεί να προκαλέσει ηλεκτροπληξία ή βλάβη του εξοπλισμού. 11 Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες χωρίς επίβλεψη. Τα παιδιά πρέπει να παρακολουθούνται ώστε να είναι σίγουροι ότι δεν παίζουν με τη συσκευή.

ΠΡΟΣΟΧΗ ΣΤΟ ΣΗΜΕΙΟ ΤΟΠΟΘΕΤΗΣΗΣ/ΕΓΚΑΤΑΣΤΑΣΗΣ
