AEXM18CR - Climatiseur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur multi-split (une unité extérieure pour plusieurs unités intérieures)
Réfrigérant	R-410A (respectueux de la couche d'ozone)
Modèles d'unités intérieures	AY-XM7CR, AY-XM9CR, AY-XM12CR (modèles standard) ; AY-XPM7CR, AY-XPM9CR, AY-XPM12CR (avec Plasmacluster)
Modèle d'unité extérieure	AE-XM18CB, AE-XM24CR
Alimentation électrique	230 V ~ 50 Hz (vérifier les spécifications locales)
Modes de fonctionnement	Auto, Frais, Sec, Chauffage, Ventilateur
Technologie Plasmacluster	Ions positifs et négatifs pour purifier l'air (modèles XPM)
Fonction de nettoyage automatique	Séchage interne après arrêt (modèles XPM)
Minuterie	Minuterie marche/arrêt programmable et arrêt 1 heure

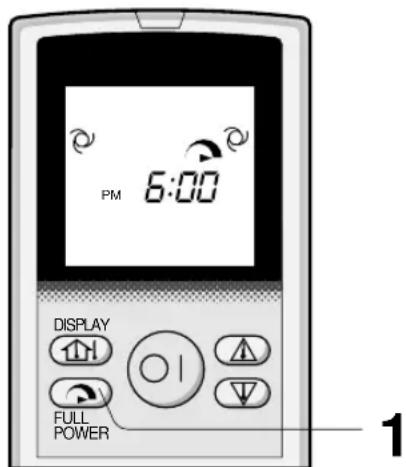

Fonction Plein régime	Refroidissement ou chauffage rapide à puissance maximale
Direction du flux d'air	Voltets verticaux et horizontaux réglables
Filtres	Filtre à poussière (non lavable, remplacement tous les 3-6 mois), filtre désodorisant (lavable, tous les 3-6 mois)
Entretien des filtres	Nettoyage des filtres à air toutes les 2 semaines
Capteurs	Capteur de poussière et capteur d'odeurs (modèles XPM)
Affichage	Panneau d'indicateurs avec voyants de température, puissance, minuterie
Télécommande	Sans fil, portée 7 m, piles AAA
Fonction mémoire	Conserve les réglages en cas de coupure de courant
Protection	Démarrage différé de 3 minutes, protection contre les surcharges
Installation	Doit être réalisée par un professionnel qualifié
Poids et dimensions	Non spécifiés dans la notice

FOIRE AUX QUESTIONS - AEXM18CR SHARP

Pourquoi l'appareil ne démarre-t-il pas immédiatement après l'avoir éteint ?

Un dispositif de protection interne empêche le redémarrage pendant environ 3 minutes après l'arrêt ou un changement de mode. Attendez avant de réutiliser l'appareil.

Pourquoi l'unité intérieure ne souffle-t-elle pas d'air chaud en mode chauffage ?

L'appareil peut être en phase de préchauffage (2 à 5 minutes) ou de dégivrage automatique (5 à 10 minutes). Pendant ces phases, le ventilateur intérieur s'arrête pour éviter de souffler de l'air froid.

De la condensation se forme sur la sortie d'air, est-ce normal ?

Oui, si l'appareil fonctionne en mode Frais ou Sec avec une humidité ambiante supérieure à 80 %, de la condensation peut apparaître sur les volets. Réduisez l'humidité ou utilisez le mode Ventilateur.

Pourquoi entends-je un bruit de craquement ?

Ce bruit est dû à la dilatation ou contraction des composants (panneau avant, pièces internes) sous l'effet des variations de température. C'est normal.

Pourquoi l'unité intérieure chauffe-t-elle même lorsqu'elle est éteinte ?

Si une autre unité intérieure fonctionne en mode Chauffage, le réfrigérant chaud circule également dans l'unité éteinte, provoquant un léger échauffement. C'est normal.

Comment nettoyer les filtres à air ?

Ouvrez le panneau avant, retirez les filtres en les poussant vers le haut puis vers le bas. Aspirez la poussière ou lavez-les à l'eau tiède avec un détergent doux. Séchez-les à l'ombre avant de les remettre. Nettoyez les filtres toutes les 2 semaines.

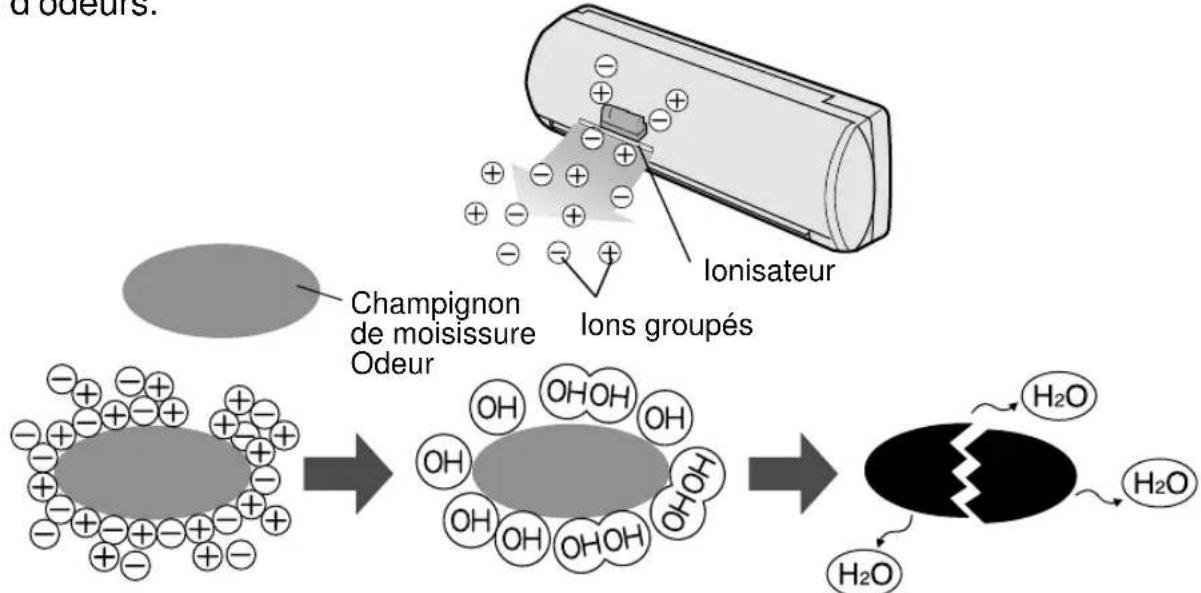

Qu'est-ce que la technologie Plasmacluster ?

Le Plasmacluster génère des ions positifs et négatifs qui réduisent les moisissures en suspension, éliminent les odeurs et procurent une sensation de fraîcheur. Disponible sur les modèles AY-XPM7CR/9CR/12CR.

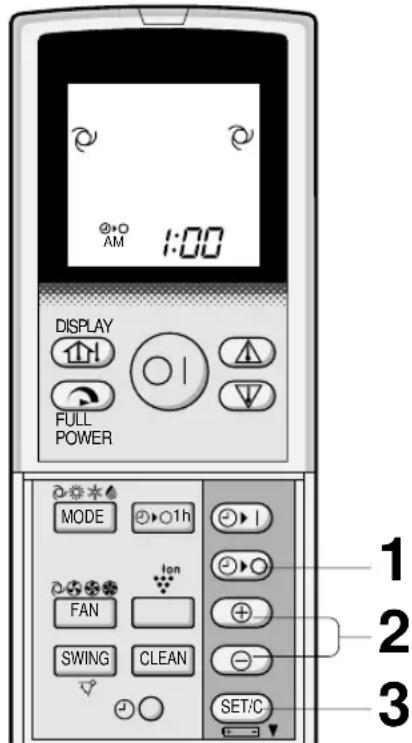

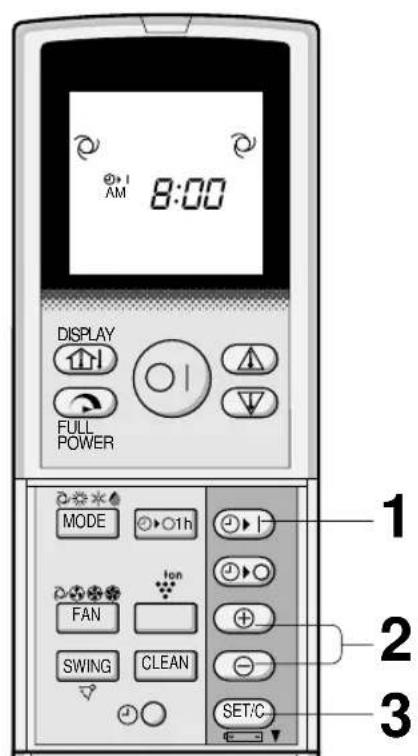

Comment programmer la minuterie ?

Assurez-vous que l'horloge est réglée. Appuyez sur TIMER ON ou TIMER OFF, puis utilisez TIME ADVANCE/REVERSE pour régler l'heure. Validez avec SET/C. Pour annuler, appuyez sur SET/C. La minuterie d'arrêt 1 heure est accessible via ONE-HOUR OFF.

Que faire si la télécommande ne répond pas ?

Vérifiez les piles (type AAA) : remplacez-les si usées, respectez la polarité. Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et le récepteur de l'unité. La lumière directe du soleil peut interférer.

Pourquoi l'unité extérieure continue-t-elle de tourner après l'arrêt ?

Le ventilateur extérieur peut fonctionner environ une minute après l'arrêt pour refroidir l'appareil. C'est normal.

MODE D'EMPLOI AEXM18CR SHARP

Utilise un réfrigérant R-410A qui n'attaque pas la couche d'ozone.

UNITÉ INTÉRIEURE

APPAREIL D'INTÉRIEUR

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

AY-XM7CR

AY-XM9CR

AY-XM12CR

AY-XPM7CB

AY-XPM9CR

AY-XPM12CR

UNITÉ EXTÉRIEURE

APPAREIL EXTÉRIEUR

UNITÉ EXTÉRIEURE

UNITÉ EXTÉRIEURE

UNITÉ EXTÉRIEURE

UNITÉ EXTÉRIEURE

UNITÉ EXTÉRIEURE

UNITÉ EXTÉRIEURE

UNITÉ EXTÉRIEURE

UNITÉ EXTÉRIEURE

AE-XM18CB

AE-XM24CR

TYPE MULTI-SPLIT

CLIMATISEUR DE PIÈCE

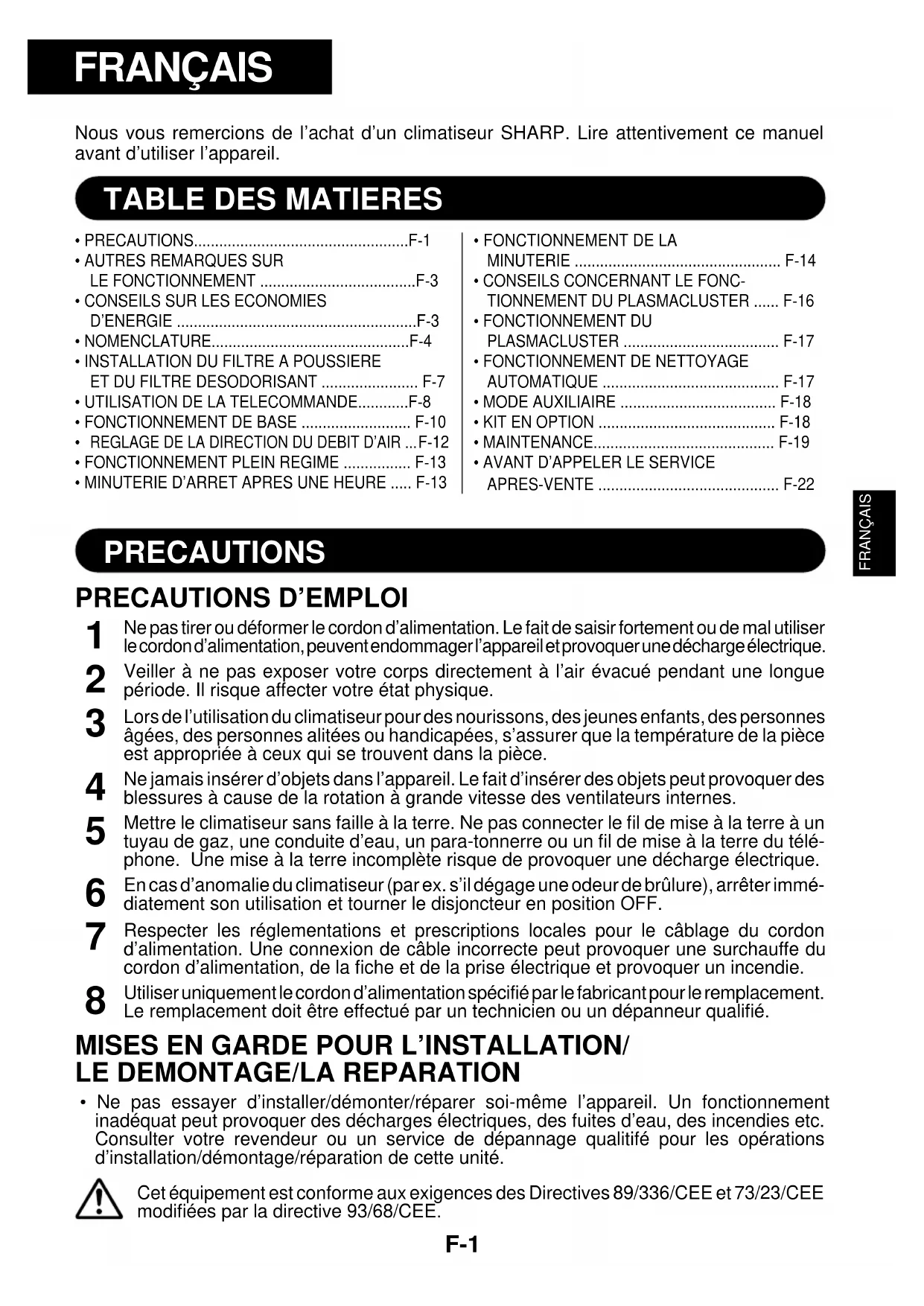

Nous vous remercions de l'achat d'un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIÈRES

PRÉCAUTIONS.. F-1 AUTRES REMARQUES SUR LE FONCTIONNEMENT .F-3 CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE .F-3 NOMENCLATURE.. F-4 - INSTALLATION DU FILTRE À POUSSIÈRE ET DU FILTRE DÉSODORISANT - UTILISATION DE LA TÉLÉCOMMANDE. F-8 FONCTIONNEMENT DE BASE F-10 - RÉGLAGE DE LA DIRECTION DU DÉBIT D'AIR ...F-12 FONCTIONNEMENT PLEIN RÉGIME F-13 MINUTERIE D'ARRÊT APRÈS UNE HEURE .... F-13

FONCTIONNEMENT DE LA MINUTERIE F-14 CONSEILS CONCERNANT LE FONCTIONNEMENT DU PLASMACLUSTER ........F-16 FONCTIONNEMENT DU PLASMACLUSTER F-17 FONCTIONNEMENT DE NETTOYAGE AUTOMATIQUE F-17 MODE AUXILIAIRE F-18 - KIT EN OPTION . F-18 MAINTENANCE. F-19 AVANT D'APPELER LE SERVICE APRÈS-VENTE F-22

PRÉCAUTIONS

PRÉCAUTIONS D'EMPLOI

1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de saisir fortement ou de mal utiliser le cordon d'alimentation peut endommager l'appareil et provoquer une décharge électrique. 2 Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque d'affecter votre état physique. 3 Lors de l'utilisation du climatiseur pour des nourrissons, des jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée à ceux qui se trouvent dans la pièce. 4 Ne jamais insérer d'objets dans l'appareil. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5 Mettre le climatiseur sans faillir à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, une conduite d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risque de provoquer une décharge électrique. 6 En cas d'anomalie du climatiseur (par ex. s'il dégage une odeur de brûlure), arrêter immédiatement son utilisation et tourner le disjoncteur en position OFF. 7 Respecter les réglementations et prescriptions locales pour le câblage du cordon d'alimentation. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8 Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement. Le remplacement doit être effectué par un technicien ou un dépanneur qualifié.

MISES EN GARDE POUR L'INSTALLATION/LE DÉMONTAGE/LA RÉPARATION

• Ne pas essayer d'installer/démonter/réparer soi-même l'appareil. Un fonctionnement inadéquat peut provoquer des décharges électriques, des fuites d'eau, des incendies etc. Consulter votre revendeur ou un service de dépannage qualifié pour les opérations d'installation/démontage/réparation de cette unité.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

PRÉCAUTIONS

PRÉCAUTIONS D'EMPLOI

1 Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène. 2 Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une décharge électrique. 3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures. 6 Cet appareil est conçu pour une utilisation privée. Ne pas l'utiliser pour d'autres applications, par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7 Ne pas placer une cuvette contenant de l'eau sur l'appareil. Si de l'eau pénètre dans l'appareil, l'isolation électrique risque d'être détériorée et peut provoquer une décharge électrique. 8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer un fonctionnement insuffisant ou des pannes. 9 S'assurer d'arrêter l'utilisation et de couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser. 10 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une décharge électrique ou d'endommager l'appareil. 11 Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance.

Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

PRÉCAUTIONS CONCERNANT L'EMPLACEMENT/INSTALLATION

• S'assurer de connecter le climatiseur à une source de tension et de fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où un gaz inflammable risque de fuir. Il risque de provoquer un incendie. Installer l'appareil dans un endroit peu poussiéreux, sans fumées et sans humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pièce, les meubles, etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une décharge électrique.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPÉRATURES DE SERVICE

		TEMP. INT. TEMP.EXT.
FRAIS	limite supérieure	32°C D.B. 43°C D.B.23°C W.B.-
	limite inférieure	21°C D.B. 21°C D.B.15°C W.B.-
CHAUFFAGE	limite supérieure	27°C D.B. 24°C D.B.- 18°C W.B.
	limite inférieure	20°C D.B. -7°C D.B.- 8°C W.B.

• Le dispositif de protection intégré peut empêcher cette unité de fonctionner quand celle-ci est utilisée hors de cette portée.
• De la condensation peut se former sur la sortie d'air si cette unité fonctionne continuellement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pour cent.

EN CAS DE PANNE DE COURANT

Ce climatiseur est équipé d'une fonction de mémoire pour mémoriser les réglages en cas de panne de courant.

Lorsque la panne est rétablie, l'appareil redémarrera automatiquement avec les mêmes réglages qui étaient actifs avant la panne de courant, excepté les réglages de la minuterie.

Si les minuteries ont été réglées avant une panne de courant, elles n'ont pas besoin d'être réglées à nouveau lorsque le courant est rétabli.

FONCTION DE PRÉCHAUFFAGE

En mode CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes après l'allumage de l'appareil pour éviter que de l'air froid soit soufflé de l'appareil.

FONCTION DE DÉGIVRAGE

• Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure en mode CHAUFFAGE, un dégivrage automatique fournit la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner.
• Après le dégivrage, l'appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DE CHAUFFE

L'appareil utilise une pompe à chaleur qui aspire la chaleur de l'air extérieur et la libère dans la pièce. La température extérieure de l'air affecte ainsi considérablement le rendement de chauffe. - Si le rendement de chauffe est réduit à cause de températures extérieures basses, utiliser un réchauffeur supplémentaire. - Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d'air forcé.

CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE

Certaines méthodes simples pour économiser de l'énergie sont décrites ci-dessous lorsque le climatiseur est utilisé.

RÉGLER LA TEMPÉRATURE APPROPRIÉE

• Régler le thermostat à une température de 1 °C supérieure à celle souhaitée en mode FRAIS et de 2 °C inférieure en mode CHAUFFAGE permet une économie d'environ 10 % de sa consommation électrique.
• Le fait de régler la température à un niveau inférieur à celui nécessaire pendant la climatisation augmente la consommation électrique.

BLOQUER LES RAYONS DIRECTS DU SOLEIL ET ÉVITER LES COURANTS D'AIR

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique. Fermer les fenêtres et les portes pendant les opérations de rafraîchissement et de chauffage.

RÉGLER LA DIRECTION APPROPRIÉE DU DÉBIT D'AIR POUR OBTENIR LA MEILLEURE CIRCULATION D'AIR

MAINTENIR LE FILTRE PROPRE AFIN D'ASSURER UN FONCTIONNEMENT OPTIMAL

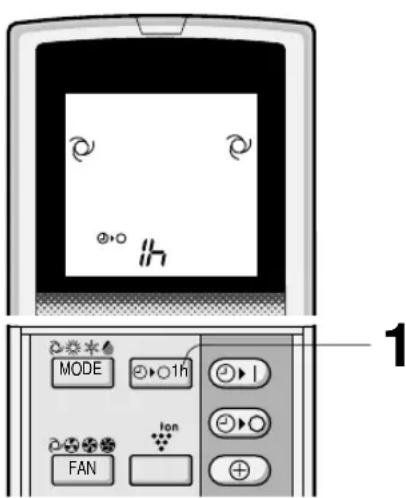

OPTIMISER L'UTILISATION DE LA FONCTION DE MINUTERIE D'ARRÊT. DÉBRANCHER LE CORDON D'ALIMENTATION LORSQUE L'APPAREIL N'EST PAS UTILISÉ PENDANT UNE PÉRIODE PROLONGÉE

L'unité intérieure continue à consommer une faible quantité de courant lorsqu'elle ne fonctionne pas.

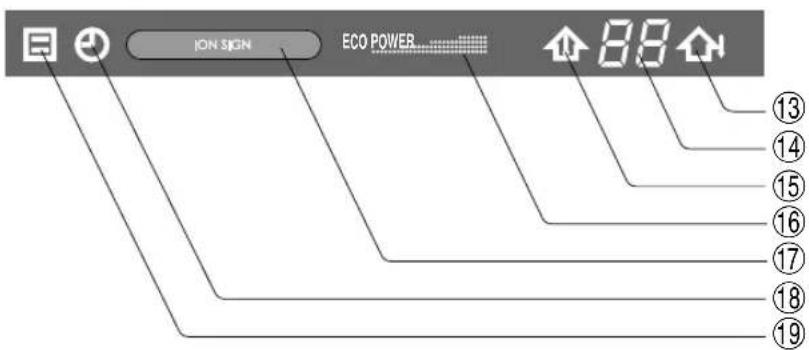

NOMENCLATURE

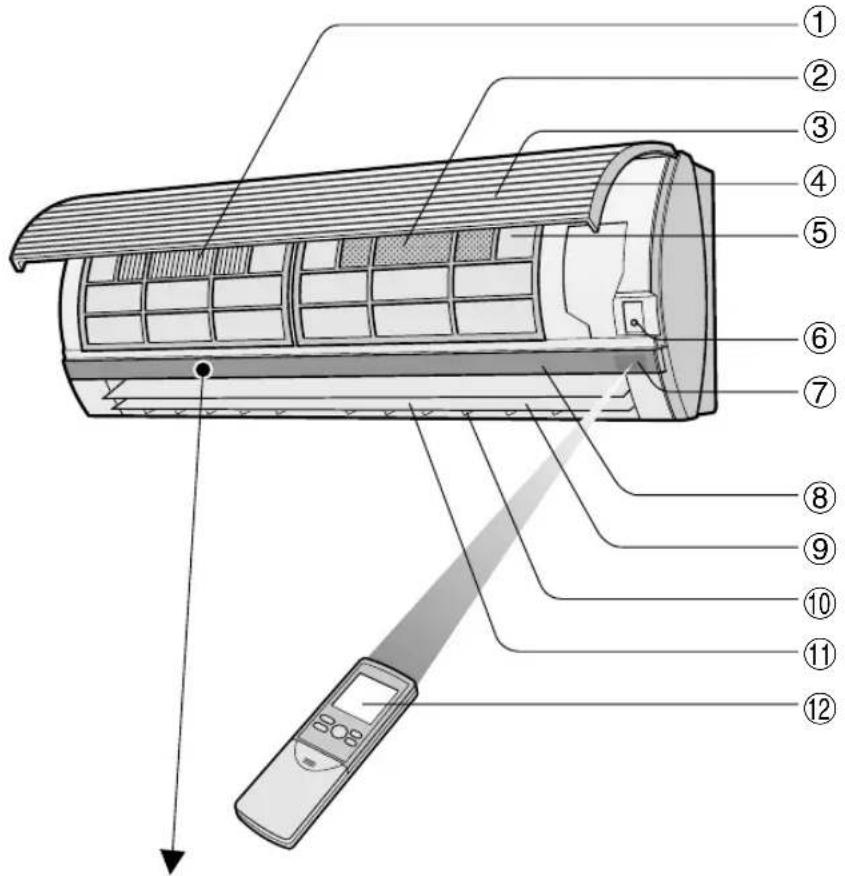

UNITÉ INTÉRIEURE (pour les modèles AY-XPM7CR, AY-XPM9CR, AY-XPM12CR)

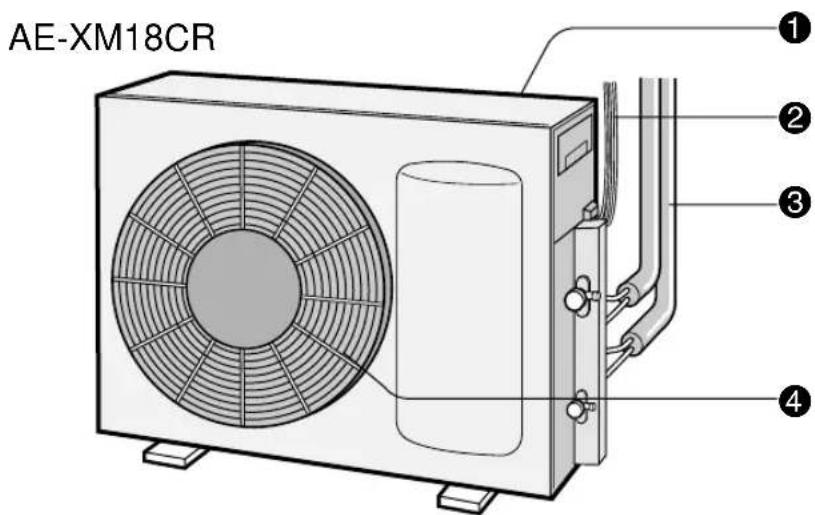

UNITÉ EXTÉRIEURE

① FILTRE À POUSSIÈRE (non lavable) ② FILTRE DÉSODORISANT (lavable) ③ Bouche d'entrée (Air) ④ Panneau d'ouverture ⑤ Filtres à air ⑥ Touche AUX. ⑦ Fenêtre RECEIVER ⑧ Panneau d'indicateurs ⑨ Volets d'aération à réglage vertical ⑩ Volets d'aération à réglage horizontal ⑪ Bouche de sortie (Air) ⑫ Télécommande ⑬ Voyant de Temp. EXTÉRIEURE (vert) ⑭ VOYANT DE TEMPÉRATURE ⑮ Voyant de Temp. INTERNE (vert) ⑯ MONITEUR DE PUISSANCE ⑰ Voyant de PLASMACLUSTER (bleu, vert) ⑱ Voyant de minuterie TIMER (orange) ⑲ Voyant de marche OPERATION (rouge)

① Bouche d'entrée (Air) ② Cordon d'interconnexion ③ Tube de réfrigérant ④ Bouche de sortie (Air)

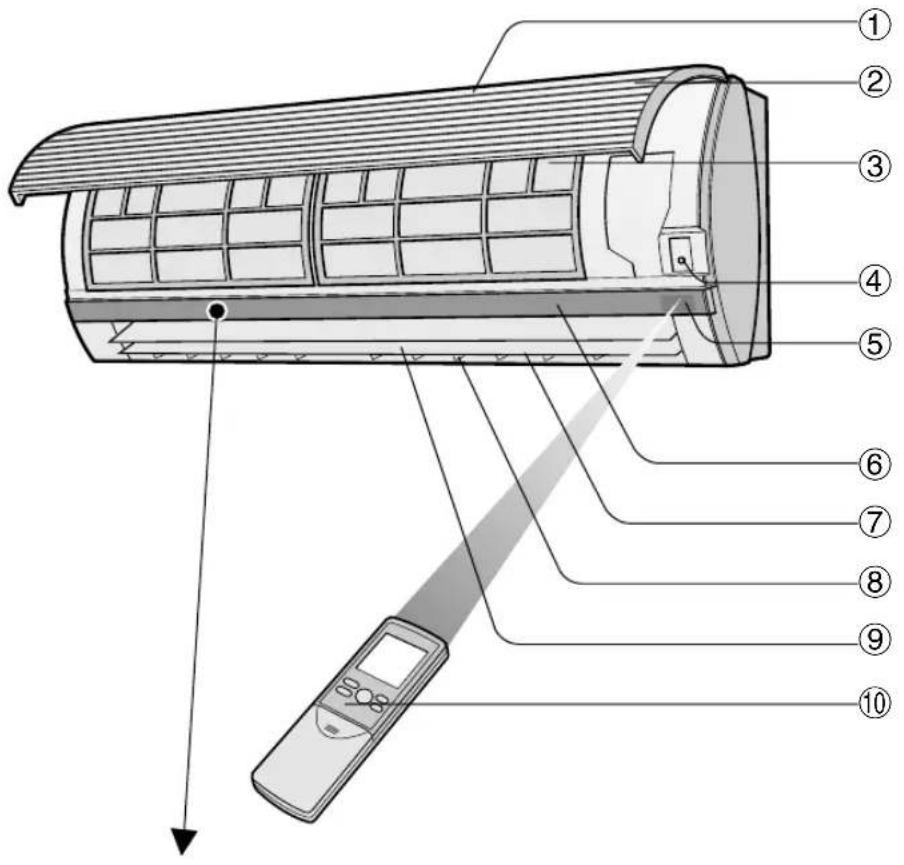

UNITÉ INTÉRIEURE (pour les modèles AY-XM7CR, AY-XM9CR, AY-XM12CR)

① Bouche d'entrée (Air) ② Panneau d'ouverture ③ Filtres à air ④ Touche AUX. ⑤ Fenêtre RECEIVER ⑥ Panneau d'indicateurs ⑦ Volets d'aération à réglage vertical ⑧ Volets d'aération à réglage horizontal ⑨ Bouche de sortie (Air) ⑩ Télécommande ⑪ MONITEUR DE PUISSANCE ⑫ VOYANT DE TEMPERATURE Voyant de Temp. Extérieure (vert) Voyant de Temp. Interne (vert) ⑮ Voyant de minuterie TIMER (orange) Voyant de marche OPERATION (rouge)

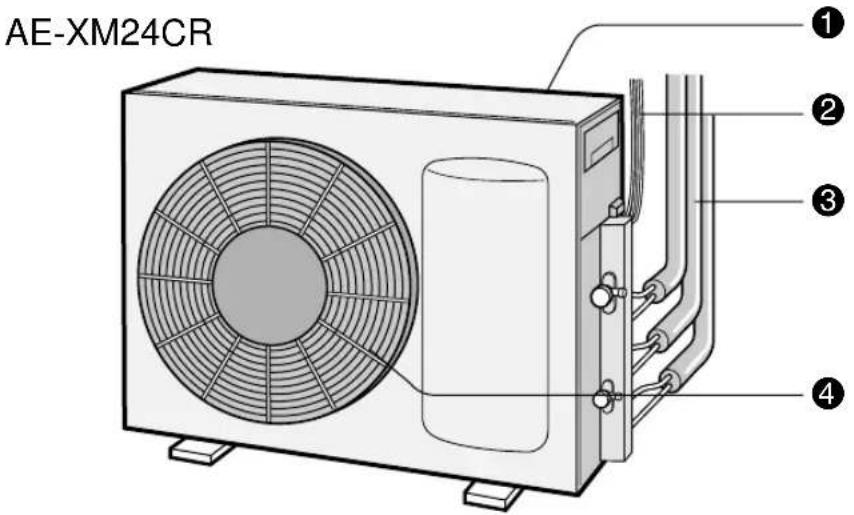

UNITÉ EXTÉRIEURE

① Bouche d'entrée (Air) ② Cordon d'interconnexion ③ Tube de réfrigérant ④ Bouche de sortie (Air)

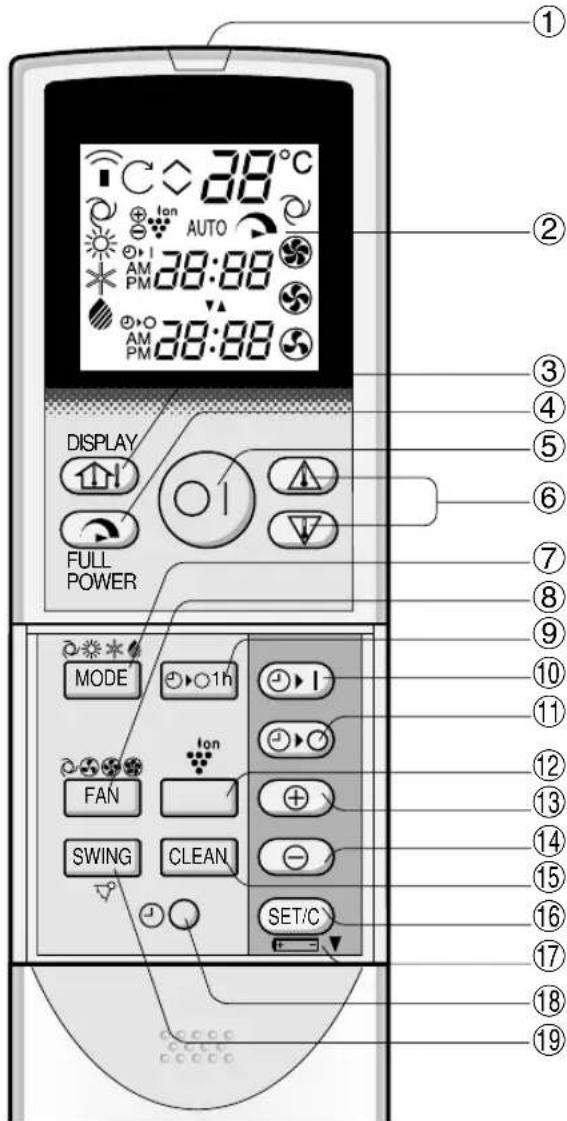

TÉLÉCOMMANDE

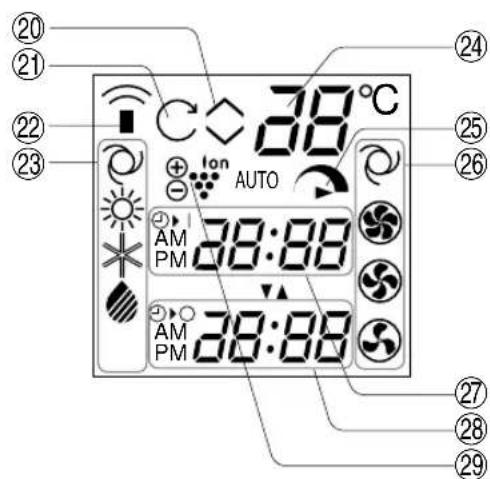

AFFICHAGE L.C.D. DE LA TÉLÉCOMMANDE

⑳ RÉGLAGE DU THERMOSTAT POUR LES MODES AUTO ET SEC ㉑ SYMBOLE DE NETTOYAGE AUTOMATIQUE (uniquement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) ㉒ SYMBOLE DE TRANSMISSION ㉓ SYMBOLES DE MODE : AUTO : SEC

: CHAUFFAGE

㉔ VOYANT DE TEMPÉRATURE ㉕ SYMBOLE PLEIN RÉGIME ㉖ SYMBOLES DE VITESSE DU VENTILATEUR

: AUTO : BASSE

: HAUTE : FAIBLE

① ÉMETTEUR ② AFFICHAGE (Affichage à cristaux liquides) ③ Touche d'affichage (DISPLAY) ④ Touche plein régime (FULL POWER) ⑤ Touche de marche/arrêt (ON/OFF) ⑥ Touche thermostat (THERMO.) ⑦ Touche MODE ⑧ Touche de ventilateur (FAN) ⑨ Touche d'arrêt après une heure (ONE-HOUR OFF TIMER) ⑩ Touche de mise en marche de la minuterie (TIMER ON) ⑪ Touche d'arrêt de la minuterie (TIMER OFF) ⑫ Touche PLASMACLUSTER (uniquement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) ⑬ Touche d'avance du temps (TIME ADVANCE) ⑭ Touche de recul du temps (TIME REVERSE) ⑮ Touche de nettoyage automatique (CLEAN) (uniquement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR) ⑯ Touche de réglage de minuterie/annulation de minuterie (SET/C) Indique que le COMPARTIMENT DES PILES est en dessous de cette marque ⑰ Touche d'horloge (CLOCK) ⑱ Touche SWING

㉗ INDICATEUR DE MARCHE DE LA MINUTERIE/HORLOGE Indique l'heure préréglée de mise en marche de la minuterie ou l'heure courante. ㉘ INDICATEUR D'ARRÊT DE LA MINUTERIE Indique l'heure préréglée de la minuterie d'arrêt ou de la minuterie d'arrêt au bout d'une heure. SYMBOLE DU PLASMACLUSTER (uniquement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

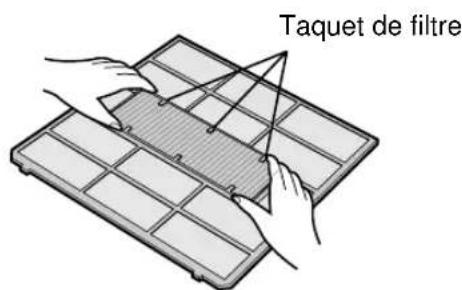

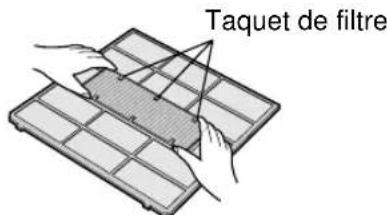

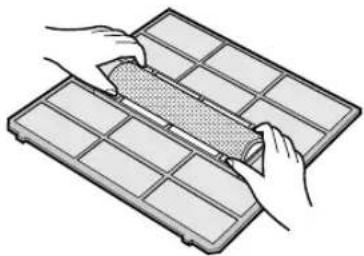

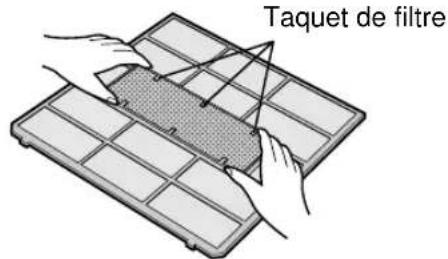

INSTALLATION DU FILTRE À POUSSIÈRE ET DU FILTRE DÉSODORISANT

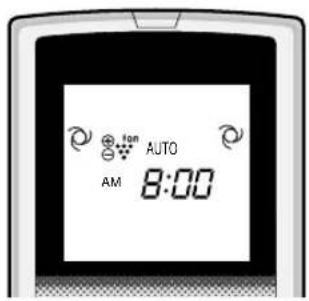

(uniquement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

Le filtre à poussière et le filtre désodorisant sont fournis en tant qu'accessoires de cet appareil. Pendant le fonctionnement du climatiseur, le filtre élimine de l'air la poussière et la fumée de cigarette et génère de l'air propre.

FILTRE À POUSSIÈRE (gris) : placer le côté noir vers le haut.

FILTRE DÉSODORISANT (vert)

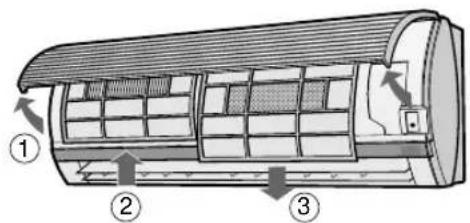

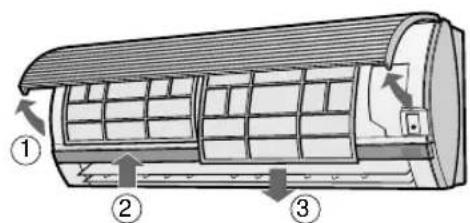

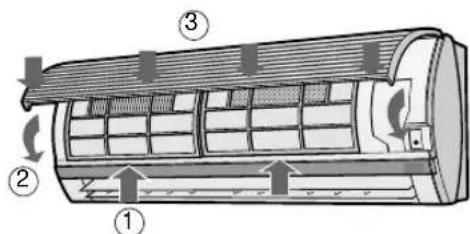

1. Retirer les filtres à air.

① Ouvrir le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les démonter.

2. Positionner le filtre à poussière et le filtre désodorisant sous les taquets de filtre situés sur le filtre à air.

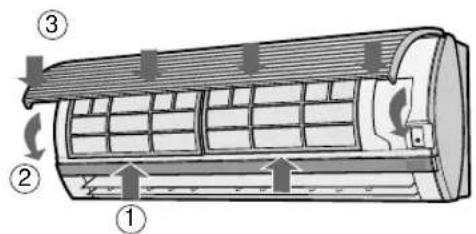

3. Réinstaller les filtres à air.

① Réinstaller les filtres à air dans leur position de départ. ② Fermer le panneau d'ouverture. ③ Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

Précautions

• Les filtres sont emballés dans un sac en plastique scellé afin de préserver leur capacité de collecte de la poussière.

Ne pas ouvrir le sac avant l'utilisation des filtres. (Sinon, la durée de vie des filtres sera plus courte.)

• Ne pas exposer les filtres directement à la lumière du soleil. (Sinon, ils pourraient se détériorer.)

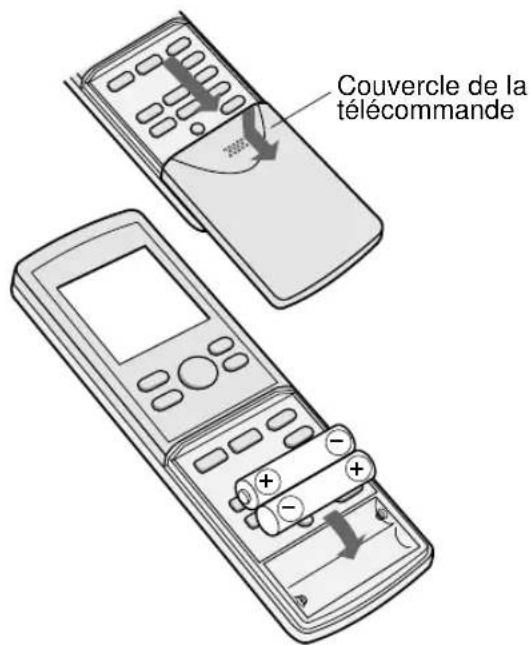

CHARGER LES BATTERIES : utiliser deux piles de format AAA (R03).

1. Retirer le couvercle de la télécommande. 2. Insérer les piles dans le compartiment, en s'assurant que les polarités ⊕ et Θ sont alignées correctement. - L'affichage indique "AM 6:00" lorsque les piles sont insérées correctement. 3. Remettre le couvercle en place.

REMARQUES :

• La durée de service des piles est d'environ un an dans des conditions d'utilisation normales.
• Lors du remplacement des piles, toujours remplacer les deux piles en même temps et s'assurer qu'elles sont du même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, retirez les piles et remettez-les en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlevez les piles de la télécommande.

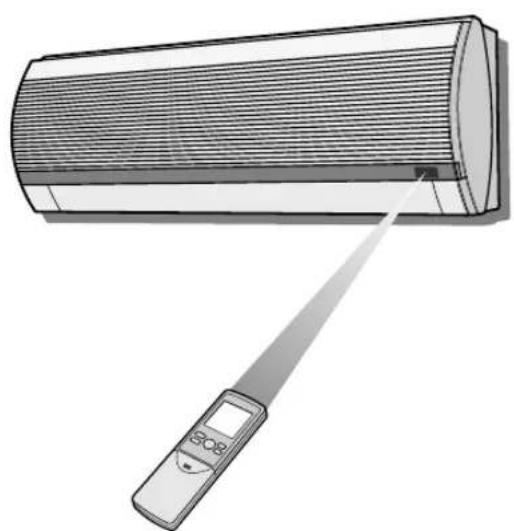

VOICI COMMENT UTILISER LA TÉLÉCOMMANDE

Pointez la télécommande vers la fenêtre de réception du signal de l'appareil et appuyez sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.

• Assurez-vous qu'il n'y a pas de rideau ou un autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux d'une distance de 7 mètres.

ATTENTION

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, car ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirez le rideau pour bloquer la lumière.
• L'utilisation d'une lampe fluorescente avec un démarreur rapide dans la même pièce risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, d'un magnétoscope ou d'un autre équipement utilisé dans la même pièce.
• Ne laissez pas la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protégez également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

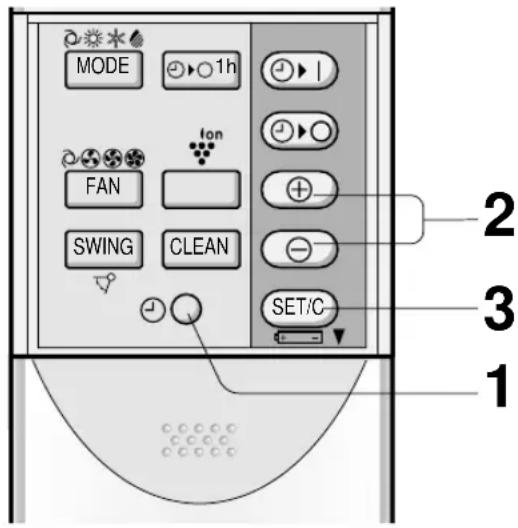

RÉGLER L'HEURE ACTUELLE DE L'HORLOGE

Il y a deux modes d'horloge : le mode 12 heures et le mode 24 heures.

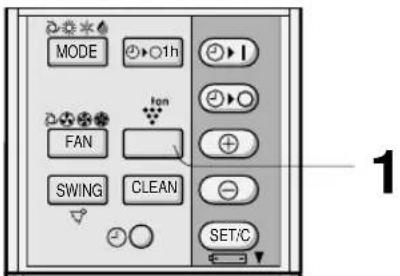

La touche PLASMACLUSTER et la touche SELF CLEAN sont disponibles seulement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

Exemple : 5 heures de l'après-midi

Horloge Affichage
Mode 12 heures PM 5:00
Mode 24 heures 17:00

Pour régler le mode 12 heures, appuyer une fois sur la touche CLOCK dans la première étape. Pour régler le mode 24 heures, appuyer deux fois sur la touche CLOCK durant la première étape. 2. Appuyer sur la touche TIME ADVANCE ou REVERSE pour régler l'heure courante. - Maintenir la touche enfoncée pour avancer ou reculer rapidement l'affichage de l'heure. 3. Appuyer sur la touche SET/C. - Les deux points (:) clignotent pour indiquer que l'horloge fonctionne.

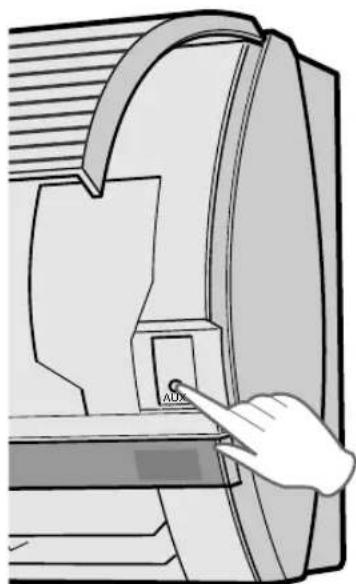

REMARQUE :

• L'heure courante ne peut pas être réglée lorsque la minuterie fonctionne.

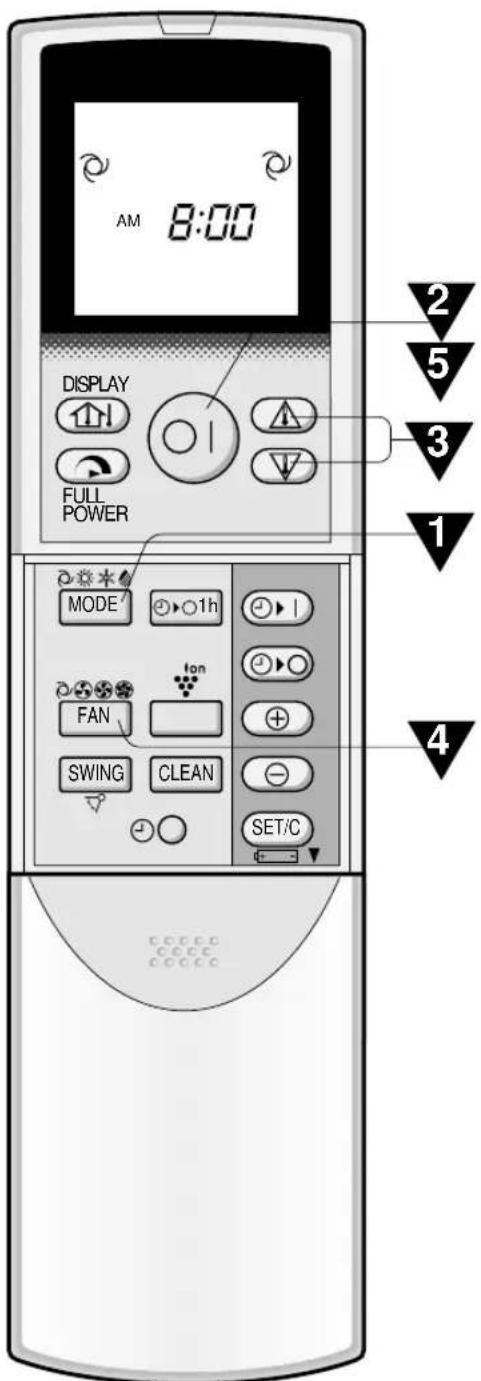

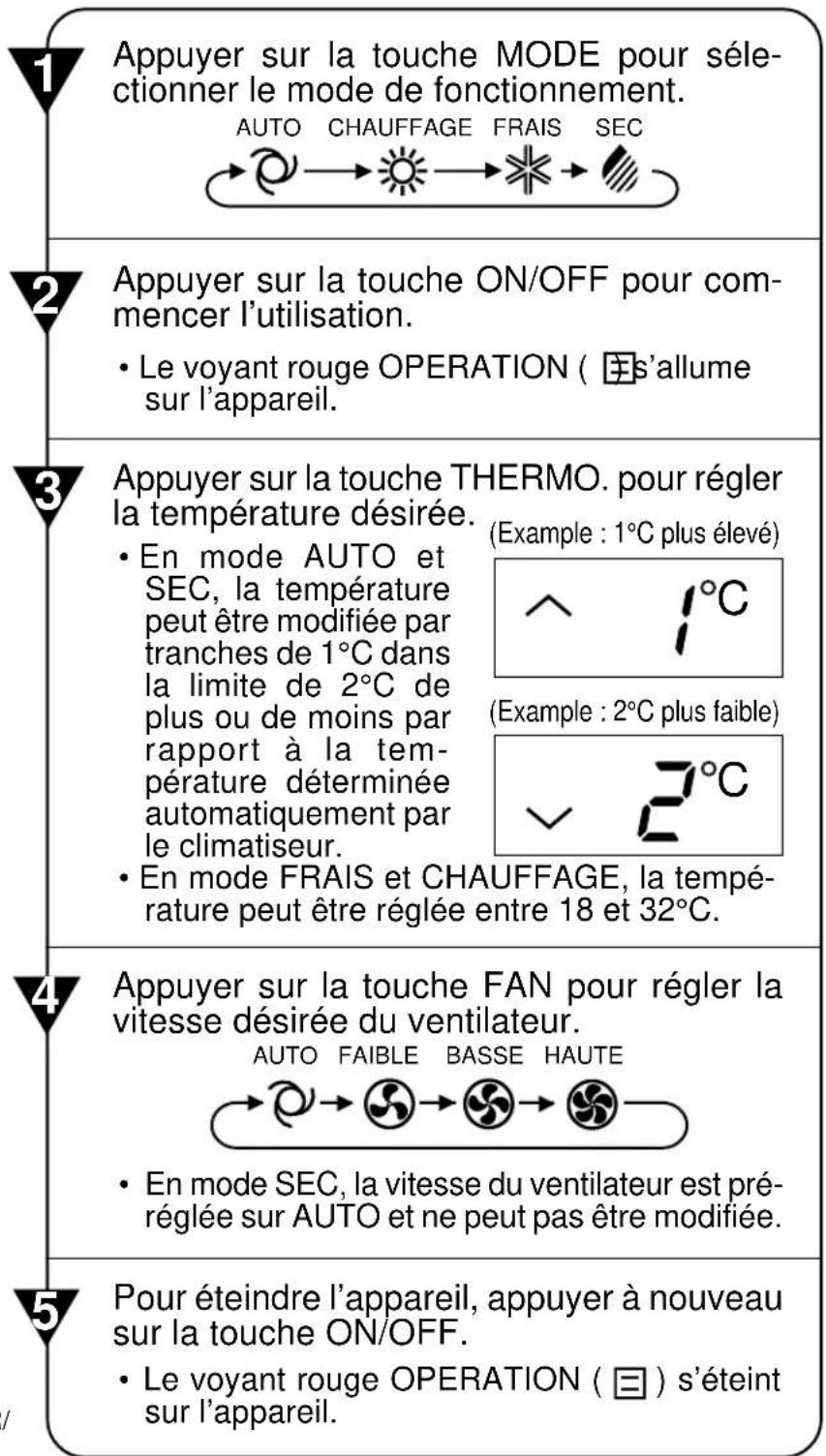

FONCTIONNEMENT DE BASE

La touche PLASMACLUSTER et la touche SELF CLEAN sont disponibles seulement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

REMARQUES :

Ce climatiseur est de type multiple, et deux (ou trois) unités d'intérieur sont connectées à une unité extérieure. Si le mode réglé diffère entre l'(es) unité(s) d'intérieur, l'(es) unité(s) d'intérieur mise(s) en marche plus tard risque(nt) de ne pas fonctionner.

• Si l'(es) unité(s) d'intérieur est/sont en mode CHAUFFAGE, l'(es) unité(s) restante(s) ne peuvent pas marcher en mode FRAIS ou SEC.
• Si l'(es) unité(s) d'intérieur est/sont en mode FRAIS ou SEC, l'(es) unité(s) restante(s) ne peuvent pas marcher en mode CHAUFFAGE.

Si le mode de l'(es) unité(s) d'intérieur mise(s) en marche en dernier est/sont différent(s) de celui (ceux) qui est/sont en cours de fonctionnement, 4 secondes plus tard, un long BEEP sera émis et le voyant de température sur le panneau d'indicateurs indiquera "---" et le voyant OPERATION ainsi que le voyant TIMER clignoteront en alternance. Ceci indique que l'(es) unité(s) mise(s) en marche en dernier n'est/ne sont pas en marche. Il est dans ce cas nécessaire de changer le mode de la télécommande et d'envoyer le même signal du mode dans lequel l'(es) autre(s) unité(s) d'intérieur opère(nt). Ce BEEP sera émis deux fois à partir de(s) l'unité(s) mise(s) en marche en dernier, et l'(es) unité(s) se mettront en marche.

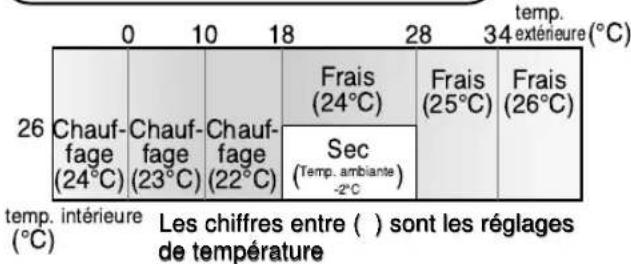

CONSEILS À PROPOS DU MODE AUTO

En mode AUTO, les réglages de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

Modes et règles de température

• Pendant le fonctionnement, si la température extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.
• Le mode de l'unité mise en marche en premier a la priorité sur les autres unités sans référence au tableau.

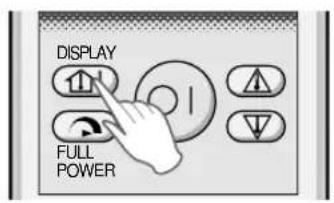

CONSEILS À PROPOS DU PANNEAU D'INDICATEURS

Le panneau d'indicateurs change de la manière suivante chaque fois que la touche DISPLAY est enfoncée.

La température de la pièce et le MONITEUR DE PUISSANCE sont affichés.

La température extérieure et le MONITEUR DE PUISSANCE sont affichés.

Pas d'affichage.

Lorsque la température de la pièce ou la température extérieure est affichée, le MONITEUR DE PUISSANCE s'allume sur 4 niveaux pour les modes FRAIS et CHAUFFAGE (3 niveaux pour le mode SEC), afin d'indiquer la puissance de fonctionnement. Lorsque le climatiseur fonctionne à puissance maximum en mode FRAIS et CHAUFFAGE, "Power" s'allume et "Eco" s'éteint sur le panneau indicateur.

REMARQUES :

• Les températures affichées sont des estimations approximatives et peuvent être différentes des températures effectives.
• Gammes d'affichage de température

Température de la pièce : 0 °C ~ 40 °C (Lo est affiché lorsque la température est inférieure à 0 °C et H, lorsqu'elle est supérieure à 40 °C).

Température extérieure : -9 °C ~ 45 °C (Lo est affiché lorsque la température est inférieure à -9 °C et H, lorsqu'elle est supérieure à 45 °C).

• -- est affiché pendant les 120 premières secondes de fonctionnement pendant que les températures sont détectées. (La détection de température peut durer plus de 120 secondes si une (des) autre(s) unité(s) est/sont déjà en cours de fonctionnement.)
• -- est affiché pendant 5 secondes si l'unité n'est pas en cours de fonctionnement.

DÉBIT D'AIR VERTICAL

La direction du début d'air est préréglée automatiquement comme suit dans chaque mode pour assurer un confort optimum :

Modes FRAIS et SEC	Débit d'air horizontal
Mode CHAUFFAGE	Débit d'air horizontal

VOICI COMMENT AJUSTER LA DIRECTION DU DÉBIT D'AIR

Appuyer une fois sur la touche SWING de la télécommande.

Le volet de réglage d'aération vertical change continuellement d'angle.

Appuyer à nouveau sur la touche SWING lorsque le volet de réglage vertical est à la position désirée.

Le volet d'aération arrête de se déplacer dans l'intervalle indiqué sur le schéma. - La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

Mode CHAUFFAGE

L'intervalle est large, de sorte que le début d'air puisse être dirigé vers le sol.

DÉBIT D'AIR HORIZONTAL

Maintenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du début d'air.

ATTENTION

Ne jamais essayer d'ajuster manuellement les volets de réglage du débit d'air vertical.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisée pour le réglage.
• Lorsque le volet de réglage vertical est positionné à la position la plus basse en mode FRAIS ou en mode SEC pendant une période prolongée, de la condensation risque de se produire. Ne pas positionner le volet de réglage vertical complètement à droite ni à gauche lors du fonctionnement du climatiseur avec une vitesse de ventilateur réglée sur "FAIBLE" pendant une période prolongée.

De la condensation risque de se former sur les volets d'aération.

FONCTIONNEMENT PLEIN RÉGIME

Dans ce mode de fonctionnement, le climatiseur fonctionne à plein régime pour rafraîchir ou réchauffer l'atmosphère de la pièce si rapidement que vous pouvez vous contenter de le mettre en marche juste au moment où vous rentrez chez vous.

Pour activer le fonctionnement en plein régime FULL POWER, appuyer sur la touche FULL POWER pendant le fonctionnement.

La télécommande affiche l'affichage de température s'éteint.

POUR ANNULER

Appuyer à nouveau sur la touche FULL POWER.

• Le fonctionnement en plein régime FULL POWER est également annulé lorsque le mode de fonctionnement est modifié ou quand l'appareil est éteint.

REMARQUE :

• Pendant le fonctionnement en plein régime FULL POWER, vous ne pouvez pas régler la température ni la vitesse du ventilateur.

MINUTERIE D'ARRÊT APRÈS UNE HEURE

Lorsque la minuterie d'arrêt après une heure (ONE-HOUR OFF) est réglée, l'appareil s'arrête de fonctionner après une heure.

1. Appuyer sur la touche ONE-HOUR OFF TIMER.

La télécommande affiche \(\text{一} \odot \text{一}\). Le voyant orange TIMER (\(\odot\)) s'allume sur l'appareil. L'appareil s'arrête après une heure.

POUR ANNULER

Appuyer sur la touche d'annulation de la minuterie (SET/C). Le voyant orange TIMER (①) s'éteint sur l'appareil. Ou, éteindre l'appareil en appuyant sur la touche ON/OFF. Le voyant rouge OPERATION (et le voyant orange TIMER ( ) s'éteignent sur l'appareil.

La touche PLASMACLUSTER et la touche SELF

CLEAN sont disponibles seulement pour les

• Le fonctionnement ONE-HOUR OFF TIMER a la priorité sur les fonctions TIMER ON et TIMER OFF.
• Lorsque la minuterie ONE-HOUR OFF TIMER est réglée pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment.
• Si l'on peut utiliser l'appareil une autre heure avant que la minuterie ONE-HOUR OFF TIMER soit activée, appuyer à nouveau sur la touche ONE-HOUR OFF TIMER pendant l'utilisation.
• Si TIMER ON et/ou TIMER OFF sont réglés, la touche d'annulation de la minuterie (SET/C) annule chaque réglage.

REMARQUE :

Avant de régler la minuterie, s'assurer que l'horloge est réglée correctement à l'heure courante.

MINUTERIE DÉSACTIVÉE

1. Appuyer sur la touche TIMER OFF. 2. Le voyant TIMER OFF clignote; appuyer sur la touche TIME ADVANCE ou REVERSE pour régler l'heure désirée. (L'heure peut être réglée par incréments de 10 minutes.) 3. Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche de réglage de la minuterie (SET/C).

Le voyant orange TIMER ( ) s'allume sur l'appareil. - L'appareil émet un bip lorsqu'il reçoit le signal.

La touche PLASMACLUSTER et la touche SELF CLEAN sont disponibles seulement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

CONSEILS À PROPOS DU FONCTIONNEMENT DE LA MINUTERIE

Lorsque le mode TIMER OFF est réglé, le réglage de température est automatiquement ajusté pour éviter que la pièce devienne excessivement chaude ou trop froide pendant votre sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC :

• Une heure après le début du fonctionnement, la température augmente de 1°C plus haut que le réglage original du thermostat.

MODE DE CHAUFFAGE :

• Une heure après le début du fonctionnement, la température chute de 3°C plus bas que le réglage original du thermostat.

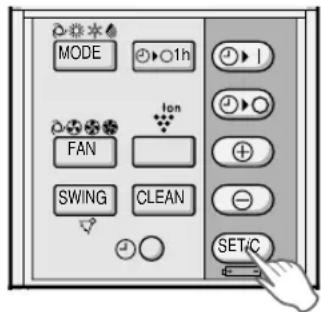

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche d'annulation de la minuterie (SET/C).

Le voyant orange TIMER ( s'éteint sur l'appareil. L'heure d'horloge courante sera affichée sur la télécommande.

La touche PLASMACLUSTER et la touche SELF CLEAN sont disponibles seulement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

REMARQUE :

• Si les minuteries TIMER ON, TIMER OFF et ONE-HOUR OFF TIMER sont réglées, la touche d'annulation de la minuterie (SET/C) annule tous les réglages.

POUR MODIFIER LE RÉGLAGE D'HEURE

Annuler d'abord le réglage TIMER, puis le régler à nouveau.

MINUTERIE ACTIVEE

1 Annuler d'abord le réglage (②) TIMER ON, puis le régler à nouveau. 2 Le voyant TIMER ON clignote; appuyer sur la touche TIME ADVANCE ou sur la touche REVERSE pour régler l'heure désirée. (L'heure peut être réglée par incréments de 10 minutes.) 3 Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche de réglage de la minuterie (SET/C).

Le voyant orange TIMER (⊕) s'allume sur l'appareil. - L'appareil émet un bip lorsqu'il reçoit le signal.

4 Sélectionner la condition de fonctionnement.

• L'appareil s'allume avant l'heure réglée afin de permettre à la pièce d'atteindre la température désirée à l'heure programmée. (Fonction de réveil)
• Si l'unité (les unités) est (sont) en cours de fonctionnement dans un mode lorsque TIMER ON est réglé avec une autre unité dans un mode différent, la minuterie peut ne pas être en mesure d'activer la fonction requise.

La touche PLASMACLUSTER et la touche SELF CLEAN sont disponibles seulement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR.

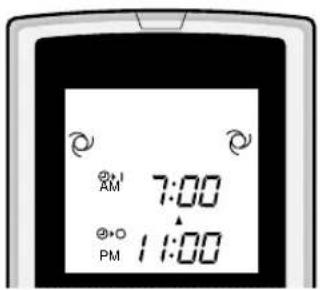

UTILISATION COMBINEE DES MINUTERIES MARCHE/ARRET (ON et OFF)

On peut utiliser les minuteries ON et OFF combinées.

Exemple :

Si l'on peut arrêter le fonctionnement à 11:00 p.m. et le reprendre plus tard (avec les mêmes réglages de mode et de température) pour amener la température ambiante au niveau désiré vers 7:00 a.m.

1 Régler TIMER OFF à 11:00 p.m. pendant le fonctionnement. 2 Régler TIMER ON à 7:00 a.m.

La flèche (▼ ou ▲) entre l'indicateur TIMER ON et l'indicateur TIMER OFF montre quelle minuterie sera activée en premier.

REMARQUES :

• On ne peut pas programmer les minuteries ON-TIMER et OFF-TIMER pour faire fonctionner l'appareil à différentes températures ou d'autres réglages.
• Chaque minuterie peut être programmée pour être activée avant l'autre.

L'ioniseur situé à l'intérieur du climatiseur diffuse dans la pièce des ions groupés, c'est-à-dire une masse d'ions positifs et négatifs. Les ions groupés réduisent la quantité de champignons de moisissure en suspension dans l'air et désodorisent/décomposent les molécules responsables d'odeurs.

FONCTIONNEMENT DU PURIFICATEUR D'AIR

Les ions groupés dispersés dans l'air réduiront la quantité de champignons de moisissure en suspension dans l'air, désodoriseront/décomposeront les molécules responsables d'odeurs.

FONCTIONNEMENT DU RAFRAÎCHISSEMENT

Il est prouvé que des concentrations importantes d'ions négatifs sont présentes à proximité des chutes d'eau, dans les bois et dans les environnements naturels. Dans ce mode de fonctionnement, des ions négatifs seront libérés à un taux élevé, de façon à ce que l'air dans la pièce soit proche de ces conditions.

FONCTIONNEMENT AUTOMATIQUE DU PLASMACLUSTER

Le capteur d'agents de la poussière et le capteur d'odeur détecteront l'air pollué dans la pièce. Le purificateur d'air sera mis en marche pendant une minute après la mise en route du climatiseur afin de détecter la présence d'air pollué.

Le fonctionnement du purificateur d'air et du système de rafraîchissement sera sélectionné et activé automatiquement en fonction du degré de pollution de l'air.

Le fonctionnement du purificateur d'air sera activé si l'on détecte que l'air est pollué, le fonctionnement du système de rafraîchissement sera activé lorsque l'air sera propre.

Le fonctionnement du Plasmacluster sera activé en mode VENTILATEUR ou CHAUFFAGE, afin de réduire la croissance de champignons de moisissure et de sécher l'intérieur du climatiseur. Utiliser cette opération à chaque changement de saison.

Les champignons de moisissure déjà présents ne peuvent pas être éliminés par cette opération.

CONSEILS À PROPOS DU CAPTEUR D'AGENTS DE LA POUSSIÈRE ET DU CAPTEUR D'ODEUR

À quoi le capteur d'agents de la poussière réagit-il ?

• Le capteur d'agents de la poussière réagit aux spores de champignons, au pollen de plantes/fleurs, aux tiques mortes, à la poussière, à la fumée de cigarettes, etc.

À quoi le capteur d'odeurs réagit-il ?

Le capteur d'odeurs réagit à la fumée de cigarettes, aux fumées d'échappement de moteurs, aux odeurs émises par les animaux, etc.

Les capteurs d'agents de la poussière et d'odeurs peuvent également réagir aux vapeurs d'insecticide, de produits cosmétiques, d'alcool, de produits chimiques et similaires, et aux changements extrêmes de température/d'humidité.

FONCTIONNEMENT DU PLASMACLUSTER

(uniquement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

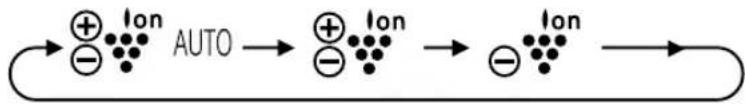

Vous pouvez choisir entre FONCTIONNEMENT AUTOMATIQUE DU PLASMACLUSTER, FONCTIONNEMENT AVEC PURIFICATEUR D'AIR ou FONCTIONNEMENT AVEC RAFRAÎCHISSEMENT.

1. Lors du fonctionnement de l'unité, appuyer sur la touche du PLASMACLUSTER pour sélectionner le mode.

PLASMACLUSTER AUTO PURIFICATEUR D'AIR RAFRAÎCHISSEMENT ANNULER

Lors du fonctionnement du PURIFICATEUR D'AIR, le voyant bleu du PLASMACLUSTER sur l'appareil s'allumera. Lors du fonctionnement du RAFRAÎCHISSEMENT, le voyant vert du PLASMACLUSTER sur l'appareil s'allumera.

POUR ANNULER

Appuyer sur la touche PLASMACLUSTER jusqu'à ce que le symbole PLASMACLUSTER de l'affichage de la télécommande s'éteigne.

Le voyant PLASMACLUSTER situé sur l'appareil s'éteindra.

REMARQUES :

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le même mode, la prochaine fois que vous activerez le climatiseur.
• Pour éteindre le voyant PLASMACLUSTER, appuyez sur la touche DISPLAY. Si on appuie sur la touche PLASMACLUSTER lorsque l'unité n'est pas en marche, le fonctionnement du PLASMACLUSTER ne sera pas accompagné du mode de climatiseur (par ex. CHAUFFAGE ou FRAIS). Le symbole de mode sur la télécommande disparaîtra et la vitesse du ventilateur ne pourrait pas être réglée sur AUTO. À ce moment, vous pourrez sentir le CHAUFFAGE se faire avec les autres unités dans les autres pièces. Le ventilateur abaissera sa vitesse de révolution et se mettra en position ON ou OFF en fonction de la température de la pièce.

FONCTIONNEMENT DE NETTOYAGE AUTOMATIQUE

(uniquement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

REMARQUE :

• Pendant l'opération de NETTOYAGE AUTOMATIQUE, vous ne pouvez pas régler la température, la vitesse du ventilateur, le sens du début d'air et la minuterie.

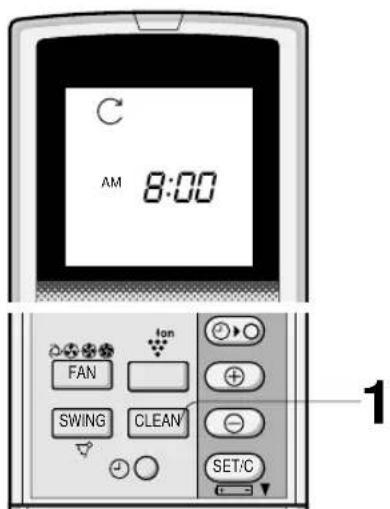

1. Appuyez sur la touche CLEAN lorsque l'appareil n'est pas en marche.

• La télécommande affiche "C".
• Le voyant rouge OPERATION et le voyant PLASMACLUSTER bleu situés sur l'appareil s'allument. L'appareil s'arrête de fonctionner au bout de quarante minutes.
• Le temps de fonctionnement restant sera indiqué sur le VOYANT DE TEMPERATURE de l'unité intérieure en nombre de minutes décroissant.

POUR ANNULER

Appuyez sur la touche CLEAN.

Ou éteignez l'appareil en appuyant sur la touche ON/OFF.

Le voyant rouge OPERATION, le voyant PLASMACLUSTER bleu et le VOYANT DE TEMPERATURE situés sur l'appareil s'éteindront.

MODE AUXILIAIRE

Utilisez ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

Soulever le panneau avant de l'unité intérieure et appuyer sur la touche AUX. du panneau de commande.

Le voyant rouge OPERATION (s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTO. - La vitesse du ventilateur et le réglage de température sont en position AUTO.

POUR ÉTEINDRE

Appuyer à nouveau sur la touche AUX. du panneau de commande.

Le voyant rouge OPERATION (s'éteint sur l'appareil.

REMARQUE :

Si la touche AUX. est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

KIT EN OPTION

(uniquement pour les modèles AY-XM7CR/AY-XM9CR/AY-XM12CR)

Filtre purificateur d'air

Lors du fonctionnement du climatiseur, le filtre purificateur d'air nettoie l'air de la poussière et de la fumée de cigarette et libère un air pur.

Le matériel antibactérien utilisé dans le filtre purificateur d'air supprime l'activité des virus absorbés et des autres germes.

La période de changement est d'environ 3 à 6 mois pour les types jetables.

Contacter votre revendeur pour acheter cette option.

Type AZ-F900B

S'assurer de débrancher le climatiseur et de couper le disjoncteur avant d'entreprendre tout entretien.

NETTOYAGE DES FILTRES

Les filtres à air doivent être nettoyés toutes les deux semaines.

① Soulever le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les retirer.

3 NETTOYER LES FILTRES

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

4 RÉINSTALLER LES FILTRES

① Réinstaller les filtres dans leurs positions d'origine. ② Fermer le panneau avant. ③ Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

NETTOYER L'APPAREIL ET LA TÉLÉCOMMANDE

• Essuyer avec un chiffon doux.
• Ne pas éclabousser d'eau ou verser de l'eau dessus. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser d'eau chaude, de diluant, de poudres abrasives ou de solvants forts.

MAINTENANCE AVANT LA SAISON DE CLIMATISATION

1 Faire fonctionner l'unité en mode FRAIS, à un réglage de température de 32 °C, pendant environ une demi-journée afin de permettre au mécanisme de se sécher complètement. 2 Arrêter l'appareil. Couper le disjoncteur, si on n'a qu'un seul exclusivement pour le climatiseur. 3 Nettoyer les filtres, puis les réinstaller.

1. S'assurer que les filtres à air ne sont pas encrassés. 2. S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air. 3. Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.

S'assurer de débrancher le climatiseur et de couper le disjoncteur avant d'entreprendre tout entretien.

NETTOYAGE DES FILTRES

Les filtres à air doivent être nettoyés toutes les deux semaines.

1. ÉTEINDRE L'APPAREIL. ENLEVER LES FILTRES.

① Soulever le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les retirer.

3. RETIRER LE FILTRE DÉSODORISANT ET LE FILTRE À POUSSIÈRE DES FILTRES À AIR. 4. NETTOYER LES FILTRES.

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

5. RÉINSTALLER LE FILTRE DÉSODORISANT ET LE FILTRE À POUSSIÈRE. 6. RÉINSTALLER LES FILTRES.

① Réinstaller les filtres dans leurs positions d'origine. ② Fermer le panneau avant. ③ Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

NETTOYER L'APPAREIL ET LA TÉLÉCOMMANDE

• Essuyer avec un chiffon doux.
• Ne pas éclabousser d'eau ou verser de l'eau dessus. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

MAINTENANCE AVANT LA SAISON DE CLIMATISATION

1. Faites fonctionner l'appareil en mode de NETTOYAGE AUTOMATIQUE pour permettre au mécanisme d'être séché complètement. 2. Arrêtez l'appareil.

Coupez le disjoncteur, si vous en avez un exclusivement pour le climatiseur. Nettoyez les filtres, puis réinstallez-les.

1. Assurez-vous que les filtres à air ne sont pas encrassés. 2. Assurez-vous qu'aucun objet ne bloque l'entrée ou la sortie d'air. 3. Vérifiez périodiquement l'usure du rack de montage extérieur afin de vous assurer qu'il est fermement en place.

NETTOYAGE DU FILTRE DÉSODORISANT (VERT)

Le filtre devrait être nettoyé tous les 3 à 6 mois.

1. RETIRER LES FILTRES À AIR 2. NETTOYER LE FILTRE DÉSODORISANT

1. Retirer le filtre désodorisant des filtres à air. 2. Tremper le filtre désodorisant dans une dilution de détergent pendant 10 à 20 minutes.

Rincer abondamment à l'eau, puis sécher complètement au soleil.

3. Placer le filtre désodorisant propre sous les taquets de filtre situés sur les filtres à air.

3. RÉINSTALLER LES FILTRES À AIR

REMARQUE :

• Le remplacement est nécessaire tous les 3 ans, car la capacité à désodoriser diminue au fil du temps.

Les nouveaux filtres sont disponibles chez votre vendeur le plus proche.

Filtre de rechange : Type AZ-F910C

CHANGEMENT DU FILTRE À POUSSIÈRE (GRIS)

Le filtre devrait être remplacé tous les 3 à 6 mois.

1 RETIRER LES FILTRES À AIR 2 CHANGER LE FILTRE À POUSSIÈRE

1 Retirer l'ancien filtre à poussière des filtres à air. 2 Placer le nouveau filtre collecteur de poussière, face noire vers le haut, sous les taquets de filtre situés sur les filtres à air.

3 RÉINSTALLER LES FILTRES À AIR

REMARQUE :

• Le filtre à poussière ne peut pas être lavé pour être réutilisé.

Les nouveaux filtres sont disponibles chez votre vendeur le plus proche.

Filtre de rechange : Type AZ-F900C

AVANT D'APPELER LE SERVICE APRÈS-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil.

L'APPAREIL NE FONCTIONNE PAS

L'appareil ne fonctionne pas s'il est allumé immédiatement après sa mise hors circuit. L'appareil ne fonctionne pas immédiatement après le changement de mode. Cela sert à protéger le mécanisme interne. Attendre 3 minutes avant de faire fonctionner l'appareil.

L'APPAREIL N'ENVOIE PAS D'AIR CHAUD

L'appareil est en cours de préchauffage ou de dégivrage.

ODEURS

Des odeurs de moquette et de meubles qui entrent dans l'appareil, ainsi que des odeurs des composants internes du climatiseur, peuvent être dégagées de l'appareil au début de l'installation.

BRUIT DE CRAQUEMENT

L'appareil peut produire un bruit de craquement de temps à autre. Ce son est généré par la friction du panneau avant et par la dilatation ou la connexion des autres composants due à une variation de température.

LÉGER BRUISSEMENT

Le bruit de bruissement doux est produit par le réfrigérant se propageant à l'intérieur de l'appareil.

L'UNITÉ INTÉRIEURE CHAUFFE MÊME LORSQU'ELLE N'EST PAS EN MARCHE

Ceci est également dû à la circulation du réfrigérant dans les tubes de l'unité intérieure lorsque l'autre unité fonctionne en mode CHAUFFAGE.

VAPEUR D'EAU

• Dans les modes FRAIS et SEC, de la vapeur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiante et celle de l'air dégagé par l'appareil.
• En mode CHAUFFAGE, de la vapeur d'eau risque de s'échapper de l'unité extérieure pendant le dégivrage.

L'UNITÉ EXTÉRIEURE NE S'ARRÊTE PAS

Après l'arrêt du fonctionnement, l'unité extérieure fait tourner le ventilateur pendant environ une minute pour refroidir l'appareil.

L'UNITÉ NE FONCTIONNE PAS DANS LE MODE DÉSIRÉ

• Si une unité intérieure est en mode FRAIS ou SEC, vous ne pouvez pas faire fonctionner l'autre unité en mode CHAUFFAGE. (4 secondes plus tard, un long BEEP sera émis, et l'indicateur de température sur le panneau d'indicateurs indiquera "_" et les voyants OPERATION et TIMER clignoteront en alternance.)
• Si une unité intérieure est en mode CHAUFFAGE, vous ne pouvez pas faire fonctionner l'autre unité en mode FRAIS ou SEC. (4 secondes plus tard, un long BEEP sera émis, et l'indicateur de température sur le panneau d'indicateurs indiquera "_" et les voyants OPERATION et TIMER clignoteront en alternance.)

(uniquement pour les modèles AY-XPM7CR/AY-XPM9CR/AY-XPM12CR)

ODEUR ÉMISE PAR LA SORTIE D'AIR DU PLASMACLUSTER

C'est l'odeur d'ozone générée par l'ioniseur. La densité d'ozone est très faible et n'affectera pas votre santé. L'ozone dispersée dans l'air se décomposera rapidement et la densité dans la pièce n'augmentera pas.

L'UNITÉ INTÉRIEURE CHAUFFE MÊME LORSQU'ELLE N'EST PAS EN COURS DE CHAUFFAGE

Si la touche PLASMACLUSTER est enfoncée lorsque l'unité n'est pas en marche, le fonctionnement du PLASMACLUSTER ne sera pas accompagné du mode d'air conditionné (par ex. CHAUFFAGE ou FRAIS). Vous pourrez sentir à ce moment l'air chaud émis de la bouche de sortie d'air si le CHAUFFAGE est effectué avec des unités dans d'autres pièces.

Le ventilateur intérieur réduira sa vitesse de rotation et se mettra en position ON et OFF en fonction de la température de la pièce.

Ceci est un son émis lors de la production d'ions groupés par l'unité.

L'APPAREIL N'ENVOIE PAS D'AIR CHAUD

(Fonctionnement du PLASMACLUSTER sans mode de climatiseur, opération de NETTOYAGE AUTOMATIQUE)

• L'(es) autre(s) unité(s) est/sont en cours de dégivrage.

Pendant le FONCTIONNEMENT AUTOMATIQUE DU PLASMACLUSTER, le climatiseur fonctionne en mode RAFRAÎCHISSEMENT même lorsqu'il y a une odeur dans la pièce.

• Par exemple, au cas où le climatiseur serait allumé lorsque la pièce est remplie de fumée de cigarette, le CAPTEUR D'ODEURS ne réagira plus.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.

SI L'APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtrres. S'ils sont encrossés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.	Vérifier si le thermostat est réglé correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la pièce peut empêcher que l'appareil attaigne la température désirée.	Vérifier si des apparils qui générent de la chaleur fonctionnent dans la pièce.

SI L'APPAREIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier si les piles de la télé-commande sont usagées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télé-commande sont mises en place et si elles sont alignées correctement selon leur polarité.

Contacter le service après-vente si les voyants OPERATION, TIMER et TEMPERATURE clignotent sur le panneau d'indicateurs.

(24)

DÉFAUT DE THERMOSTAT

(25)
