Modul Bisel 2G - κουζίνα FRANKE - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εντοιχιζόμενη εστία αερίου
Μάρκα	Franke
Μοντέλο	Modul Bisel 2G
Αριθμός καυστήρων	2 (βοηθητικός και γρήγορος)
Τύποι καυστήρων	Βοηθητικός (1.00 kW), Γρήγορος (3.00 kW)
Παροχή αερίου	Φυσικό αέριο (G20) ή υγραέριο (G30/G31), ρυθμιζόμενο
Ηλεκτρική παροχή	220-240 V, 50-60 Hz
Μέγιστη ισχύς	Περίπου 4.0 kW (ανάλογα με τους καυστήρες)
Διαστάσεις (Μ x Β x Υ)	300 x 510 x 50 mm
Βάρος	Περίπου 8 kg
Ανάφλεξη	Ενσωματωμένη ανάφλεξη στο κουμπί
Ασφάλεια	Αυτόματες βαλβίδες ασφαλείας (διακοπή αερίου αν σβήσει η φλόγα)
Υλικό	Ανοξείδωτο ατσάλι και σμάλτο
Καθαρισμός	Σαπουνόνερο, όχι πλυντήριο πιάτων ή λειαντικά
Ανταλλακτικά	Ακροφύσια, καπάκια, σχάρες, τσιμούχες
Επισκευασιμότητα	Εξουσιοδοτημένο κέντρο σέρβις Franke
Πρότυπα	CE (90/396/CEE, 73/23/CEE, 89/336/CEE)
Εγγύηση	Δείτε το πιστοποιητικό εγγύησης

Συχνές ερωτήσεις - Modul Bisel 2G FRANKE

Πώς ανάβω τους καυστήρες της εστίας Franke Modul Bisel 2G;

Γυρίστε το επιλεγμένο κουμπί αριστερόστροφα, στη συνέχεια πιέστε σταθερά για 3-4 δευτερόλεπτα για να επιτρέψετε στους σπινθήρες να ανάψουν το αέριο και στο θερμοστοιχείο να θερμανθεί. Στη συνέχεια αφήστε το και ρυθμίστε τη φλόγα.

Πώς αντικαθιστώ τα ακροφύσια για αλλαγή τύπου αερίου;

Αφαιρέστε τις σχάρες, τα καλύμματα και τα καπάκια των καυστήρων. Ξεβιδώστε τα ακροφύσια και αντικαταστήστε τα με τα κατάλληλα για το νέο αέριο (παρέχονται με τη συσκευή). Τοποθετήστε ξανά τα εξαρτήματα. Πρέπει να τοποθετηθεί αυτοκόλλητη ετικέτα στην πινακίδα.

Ποιες διάμετροι κατσαρολών συνιστώνται για κάθε καυστήρα;

Βοηθητικός καυστήρας: 8 έως 14 cm. Γρήγορος καυστήρας: 22 έως 24 cm. Καυστήρας τριπλής κορώνας (εάν υπάρχει): 24 έως 28 cm. Η χρήση κατάλληλων κατσαρολών αποφεύγει την υπερθέρμανση.

Πώς καθαρίζω την εστία χωρίς να την καταστρέψω;

Αποσυνδέστε τη συσκευή. Καθαρίστε με ζεστό σαπουνόνερο ή ειδικά προϊόντα για ανοξείδωτο. Αποφύγετε το σύρμα, τα μεταλλικά σφουγγάρια, το υδροχλωρικό οξύ και τους καθαριστές ατμού. Οι καυστήρες και τα καπάκια καθαρίζονται στο χέρι (όχι στο πλυντήριο πιάτων).

Τι κάνω αν ένας καυστήρας δεν ανάβει ή η φλόγα σβήνει;

Ελέγξτε ότι το αέριο είναι ανοιχτό. Αν η φλόγα σβήσει, η βαλβίδα ασφαλείας διακόπτει αυτόματα το αέριο μετά από 30 δευτερόλεπτα. Περιμένετε λίγο και δοκιμάστε ξανά. Αν το πρόβλημα επιμένει, επικοινωνήστε με το σέρβις.

Ποια είναι η διαδικασία εγκατάστασης της εντοιχιζόμενης εστίας;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο επαγγελματία. Προετοιμάστε ένα άνοιγμα στο έπιπλο με τις αναγραφόμενες διαστάσεις (δείτε το εγχειρίδιο). Συνδέστε το αέριο και το ρεύμα σύμφωνα με τα ισχύοντα πρότυπα. Εξασφαλίστε επαρκή αερισμό.

Πώς ρυθμίζω την ελάχιστη ισχύ των καυστήρων;

Αφαιρέστε τα κουμπιά. Ανάψτε τον καυστήρα και γυρίστε τη βίδα ρύθμισης που βρίσκεται στο στέλεχος της ηλεκτροβαλβίδας: δεξιόστροφα για μείωση της φλόγας, αριστερόστροφα για αύξηση. Χρησιμοποιήστε το κατσαβίδι που παρέχεται.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Μην αγγίζετε τις ζεστές σχάρες. Κρατήστε τα παιδιά μακριά. Μην αφήνετε τη συσκευή χωρίς επιτήρηση. Χρησιμοποιείτε μόνο για μαγείρεμα. Σε περίπτωση δυσλειτουργίας, αποσυνδέστε τη συσκευή. Καλέστε εξουσιοδοτημένο τεχνικό.

Πώς έχω πρόσβαση στα τεχνικά εξαρτήματα κάτω από την εστία;

Αφαιρέστε τις σχάρες, τα καλύμματα, τα καπάκια και τα κουμπιά. Ξεβιδώστε τις βίδες που συγκρατούν τους καυστήρες στην εστία. Σηκώστε προσεκτικά την εστία για να αποκτήσετε πρόσβαση στο τεχνικό συρτάρι.

Πού βρίσκω τον αριθμό σειράς και το μοντέλο της συσκευής;

Αναγράφονται στην πινακίδα στο κάτω μέρος του συρταριού ή στο πιστοποιητικό εγγύησης. Αυτές οι πληροφορίες είναι απαραίτητες για οποιοδήποτε αίτημα σέρβις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Modul Bisel 2G FRANKE

Λεπτομερής περιγραφή

Πίνακας Χειριστηρίων

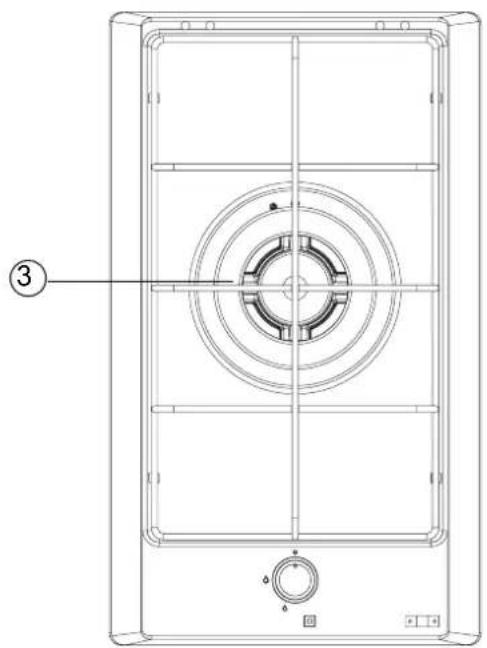

Πίνακας Χειριστηρίων FHM 301 1TC

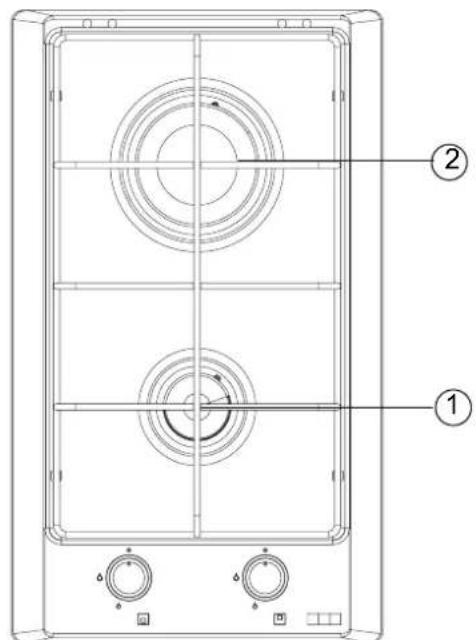

Πίνακας Χειριστηρίων FHM 302 2G

B

FHM 302 2G FHM 301 1TC

1) Βοηθητική 2) Τοξοειδής 3) Τριπτικός

Όνομα των καυστήρων

Στα μοντέλα αυτά, τα χειριστήρια εύρεσης και το σύστημα ασφαλείας είναι ενσωματωμένα στο διακόπτη. Για να ανάψετε τους καυστήρες, ενεργήστε ως εξής:

1. Γυρίστε το διακόπτη της επιλεγμένης εστίας.
2. Κρατήστε πατημένο το διακόπτη για περίπου 3/4 δευτερόλεπτα, έτσι ώστε οι σπινθήρες να επιτρέψουν την ανάφλεξη του αερίου που εκλύεται από τον εκτοξευτήρα και την ανάφλεξη του θερμοστοιχείου.
3. Μετά από 3/4 δευτερόλεπτα περίπου, ελευθερώστε το διακόπτη και ρυθμίστε τη φλόγα κατά βούληση, γυρίζοντας αριστερά ή δεξιά το διακόπτη. Σε περίπτωση που η φλόγα δεν διατηρείται αναμμένη, επαναλάβετε τη διαδικασία από το σημείο 1.

Σύμβολα

Κυκλοφορία

Στροφή κλειδί

μεγάλη φλόγα

: ελάχιστη παροχή

μικρή φλόγα

: ελάχιστη παροχή.

Χρήσιμες συμβουλές

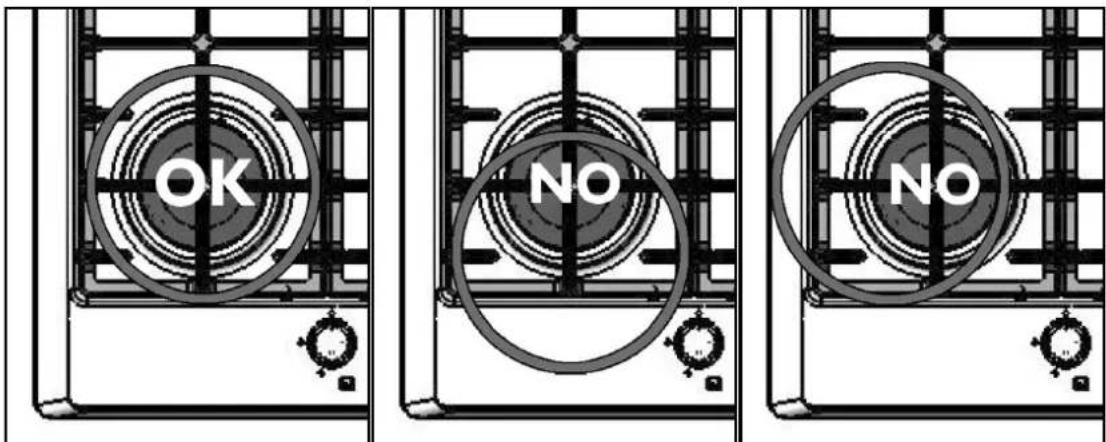

Για χαμηλότερη κατανάλωση αέριου και καλύτερη απόδοση, συνιστάται η χρήση σκευών με διάμετρο κατάλληλη για τους καυστήρες, ούτως ώστε η φλόγα να μην προεξέχει από τον τρίποδα του σκεύους (συμβουλευτείτε τον πίνακα).

Αυτόματη βαλβίδα ασφαλείας

Το σύστημα ασφαλείας ενεργοποιείται αυτόματα σε περίπτωση τυχαίου σβησίματος των καυστήρων εξαιτίας ρευμάτων αέρος, υπερχείλισης υγρών από τα σκεύη ή στιγμιαίας διακοπής της παροχής αερίου στο δίκτυο τροφοδοσίας. Το σύστημα ασφαλείας ενεργοποιείται εντός 30 δευτερολέπτων από το σβήσιμο της φλόγας.

Καθαρισμός και συντήρηση της μονάδας εστίων

Πριν εκτελέσετε την οποιαδήποτε εργασία συντήρησης πρέπει να αποσυνδέσετε το φις από την πρίζα του ρεύματος ή να διακόψετε το ρεύμα στη γραμμή τροφοδοσίας με το γενικό διακόπτη της ηλεκτρικής εγκατάστασης.

Οι επιφάνειες από ατσάλι ήχος και ομαλές διατηρούνται πάντα καινούργιες αν τις καθαρίζετε με νερό ή ειδικά προϊόντα και τις σκουπίζετε προσεκτικά. Για να αποκαταστήσετε την αρχική λάμψη, χρησιμοποιείτε κατά περιόδους την ειδική κρέμα "Inox Creme Franke" και πανί Microfiber Franke" που διατίθενται από την Αντιπροσωπεία ή από το εξουσιοδοτημένο Σέρβις της Franke. Μη χρησιμοποιείτε καθαριστικά με σκληρά σφουγγαράκια ή ατσαλόσυρμα, λειαντικά ή άλλα προϊόντα που μπορούν να χαράξουν ή να βλάψουν τις επιφάνειες. Αποφύγετε επίσης τη χρήση απορρυπαντικών. Μην αφήνετε στην επιφάνεια όξινες ή αλκαλικές ουσίες και σκουριασμένα αντικείμενα από σίδηρο. Καθαρίστε όσο το δυνατόν ταχύτερα τα υπολείμματα φαγητών που αφήνουν την επιφάνεια κατά το μαγείρεμα. Μπορείτε να καθαρίσετε τους καυστήρες και τους εκτροχιαστές φούρνου με ζεστό σαπουνόνερο (τότε σε πλυντήριο πιάτων) αφού τους αφαιρέσετε από τη μονάδα. Στη συνέχεια αφήστε τους να στεγνώσουν καλά. Βεβαιωθείτε ότι τα σημεία διέλευσης του αέρα είναι απόλυτα καθαρά.

Το φορτίο που έχουν οι σχάρες στήριξης των σκευών δια σημεία στα οποία στηρίζονται τα σκεύη μπορεί να αλλοιωθεί εάν τις τροποποιήσετε. Για τον καθαρισμό χρησιμοποιήστε την ίδια διαδικασία των καθαριστών.

Τεχνική υποστήριξη

Σε περίπτωση που παρουσιαστούν προβλήματα λειτουργίας, απευθυνθείτε σε ένα από τα Κέντρα Σέρβις του συνημμένου καταλόγου.

Μην απευθύνεστε σε μη εξουσιοδοτημένους τεχνικούς.

Σημείωση:

Το μοντέλο της συσκευής (Αρτ.) Τον αριθμό σειράς (S.N)

Μπορείτε να βρείτε τις πληροφορίες στην πινακίδα χαρακτηριστικών του εξαρτήματος που εμφανίζεται στο πιστοποιητικό εγγύησης.

Προειδοποιήσεις για την ασφάλεια

Απευθυνθείτε οπωσδήποτε σε εξειδικευμένο προσωπικό στις ακόλουθες περιπτώσεις:

• Εγκατάσταση (βλ. Κεφάλαιο Εγκατάσταση)
• Σε περίπτωση αμφιβολίας σχετικά με τη λειτουργία.

Απευθυνθείτε στο εξουσιοδοτημένο σέρβις του κατασκευαστή στις ακόλουθες περιπτώσεις:

• Σε περίπτωση αμφιβολίας σχετικά με την ακεραιότητα της συσκευής μόλις αφαιρέσετε τη συσκευασία - αντικατάσταση φθορά του ηλεκτρικού καλωδίου
• Η βλάβη σε κάθε λειτουργία της συσκευής, ζητώντας γνήσια ανταλλακτικά.

Γενικές προειδοποιήσεις

Τι θα ελέγξει η οθόνη λειτουργίας και παραλλαγής της οικείας:

• Απευθυνθείτε μόνο στο εξουσιοδοτημένο σέρβις
• Χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά
• Η συσκευή δεν έχει μελετηθεί για μη επαγγελματική οικιακή χρήση. Μην τροποποιείτε τα χαρακτηριστικά της.
• Ο τύπος και ο αριθμός σειράς εμφανίζονται στο κάτω μέρος των χωρών προσφοράς και πιστοποίησης.
• Η ηλεκτρική ασφάλεια εξασφαλίζεται μόνον όταν η συσκευή είναι σωστά συνδεδεμένη σε αποτελεσματική εγκατάσταση γείωσης σύμφωνα με τους ισχύοντες κανονισμούς. Αποφύγετε την επαφή με τις θερμές επιφάνειες των οικείων συσκευών όταν οι εστίες είναι αναμμένες, καθώς τα σημεία αυτά αποκτούν υψηλή θερμοκρασία. Χρησιμοποιείτε τις εστίες μόνο για μαγείρεμα φαγητών, αποφεύγοντας άλλες χρήσεις.
• Τηρείτε από οποιαδήποτε ενέργεια συντήρησης ή σε περίπτωση κακής λειτουργίας, αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.
• Ελέγχετε πάντα αν οι διακόπτες βρίσκονται σε θέση ON ή OFF όταν δεν χρησιμοποιείτε τη συσκευή.

Μην επιτρέπετε την επαφή με παιδιά.

Τα χειριστήρια και η συσκευή γενικότερα - τα στοιχεία της συσκευασίας (συσκευές, περιστρεφόμενα, εξαρτήματα κτλ.) - τη συσκευή όταν είναι αναμμένη και εκτός της χρήσης των εστιών, καθώς υπερθερμαίνεται - τη συσκευή εκτός χρόνου (στην περίπτωση αυτή πρέπει να καταστήσετε ακίνδυνα τα τμήματα που μπορούν να αποβούν επικίνδυνα).

Αποφύγετε τις ακόλουθες ενέργειες:

• Μην αγγίζετε τη συσκευή με υγρά μέρη του σώματος.
• Μην χρησιμοποιείτε τη συσκευή με γυμνά πόδια.
• Μην τραβάτε τη συσκευή ή το ηλεκτρικό καλώδιο για να την αποσυνδέσετε από την πρίζα.
• Αποφύγετε ανάρμοστες και επικίνδυνες ενέργειες.
• Μην αφήνετε το ηλεκτρικό καλώδιο να ακουμπά σε θερμές επιφάνειες συσκευών.
• Μην αφήνετε ούτε ένα έντομο ή ακαθαρσία στις παραγωγές
• Μην χρησιμοποιείτε τη συσκευή ως επιφάνεια στήριξης.
• Μην χρησιμοποιείτε εύφλεκτα υγρά κοντά στη συσκευή.
• προσδιορίστε αντάλλαγες, πλατφόρμα ή/και προεκτάσεις
• Μην επιχειρήσετε να εγκαταστήσετε ή να επισκευάσετε τη συσκευή χωρίς τη βοήθεια εξειδικευμένου προσωπικού.

Σημαντικό

Μην τοποθετείτε κοντά σε καυστήρες ανοιχτή ή παραμορφωμένη συσκευή. Τα μπορούν να προκαλέσουν ατυχήματα λόγω ανατροπής ή υπερχείλισης. Εάν η συσκευή διαθέτει κάτω κάλυμμα, βεβαιωθείτε ότι οι καυστήρες έχουν κρυώσει πριν το κλείσιμο. - Κλείνετε τη θρόφιγγα τροφοδοσίας όταν η συσκευή δεν λειτουργεί. - Πριν την εγκατάσταση βεβαιωθείτε ότι τα χαρακτηριστικά δικτύου είναι συμβατά με τη ρύθμιση της συσκευής. Η ρύθμιση για το χρησιμοποιούμενο αέριο επισημαίνεται στην πινακίδα που βρίσκεται στο κάτω μέρος. Η συσκευή αυτή δεν είναι συνδεδεμένη σε σύστημα απαγωγής των προϊόντων της καύσης και πρέπει να εγκατασταθεί και να συνδεθεί σύμφωνα με τους ισχύοντες κανονισμούς. Ιδιαίτερη προσοχή απαιτούν οι εφαρμοζόμενες διατάξεις σχετικά με τον αερισμό. Η χρήση της συσκευής με αέριο παράγει θερμότητα και υγρασία στο δωμάτιο όπου είναι εγκατεστημένη. Βεβαιωθείτε για τον επαρκή αερισμό του δωματίου: διατηρήστε ελεύθερα τα ανοίγματα αερισμού ή εγκαταστήστε σύστημα μηχανικού αερισμού (απορροφητήρα ή αγωγό απαγωγής). Η εντατική και παρατεταμένη χρήση της συσκευής μπορεί να απαιτεί πρόσθετο αερισμό, π.χ. το άνοιγμα ενός παραθύρου, ή αποτελεσματικότερο αερισμό αυξάνοντας την ισχύ ενδεχόμενης μηχανικής αναρρόφησης.

Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενέργειες βλάβες που οφείλονται σε λανθασμένη εγκατάσταση, ακατάλληλη, εσφαλμένη και αλόγιστη χρήση.

Ακολουθεί η περιγραφή των απαραίτητων εργασιών για την εγκατάσταση του τμήματος σωλήνων και των ηλεκτρικών εξαρτημάτων. Σύμφωνα με τους ισχύοντες κανονισμούς, οι εργασίες αυτές πρέπει να εκτελούνται από εξειδικευμένο προσωπικό, καθώς η ανάθεσή τους σε προσωπικό χωρίς ειδική κατάρτιση μπορεί να προκαλέσει κινδύνους.

Ο κατασκευαστής του φορέα και η ευθύνη για ατυχήματα ή ζημιές του οχήματος ορίζονται στη νομοθεσία. Τα προϊόντα του φορέα πρέπει να τηρούνται για το τμήμα αερίου είναι αυτά που ισχύουν στη χώρα εγκατάστασης.

Προετοιμασία τοίχου

Το προϊόν χειρίζεται από αυτόνομη ομάδα ειδικών καθαρισμού.

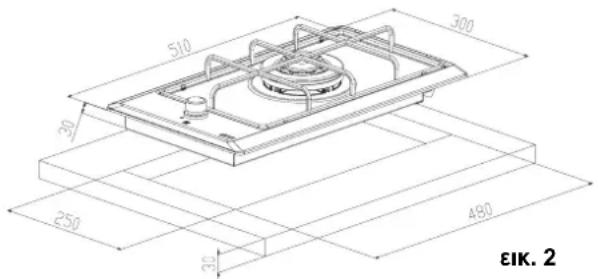

Προσδιορίστε το άνοιγμα στην επιφάνεια εργασίας σύμφωνα με τις διαστάσεις στην Εικ. 1 σε περίπτωση συνδυασμένης εγκατάστασης περισσότερων μονάδων εστιών ή στην Εικ. 2 σε περίπτωση μεμονωμένης εγκατάστασης.

Σε κάθε περίπτωση, τηρήστε την ενδεδειγμένη θέση, λαμβάνοντας υπόψη ότι η φλόγα του αερίου δεν πρέπει να έρχεται σε επαφή με τα τοιχώματα ενδεχόμενου φούρνου τοποθετημένου κάτω από τη μονάδα εστιών.

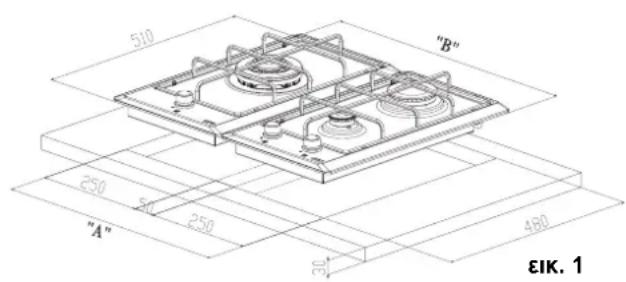

ΣΥΝΔΥΑΣΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΜΕΜΟΝΩΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ

Άνοιγμα εντοιχισμού για 2 μονάδες Domino FHM “A” = 550mm (“B”=600mm)

Άνοιγμα εντοιχισμού για 3 μονάδες Domino FHM “A” = 850mm (“B”=900mm)

Άνοιγμα εντοιχισμού για 4 μονάδες Domino FHM “A” = 1.150mm (“B”=1.200mm)

Σε περίπτωση εντοιχισμένης εγκατάστασης περισσότερων μονάδων εστιών συνιστάται να αποφεύγεται η δημιουργία ενός ενιαίου ανοίγματος, αλλά να προτιμάται η δημιουργία χωριστών ανοιγμάτων αφήνοντας μία σανίδα πλάτους 50 mm μεταξύ των ανοιγμάτων. Με τον τρόπο αυτό οι μονάδες εστιών τοποθετούνται η μία δίπλα στην άλλη χωρίς ελεύθερη απόσταση.

Εάν θέλετε να υπάρχει απόσταση μεταξύ των μονάδων (συνήθως η ελάχ. απόσταση 10 mm), το πλάτος της σανίδας του πάγκου πρέπει να είναι 50 mm αυξημένο κατά την επιθυμητή απόσταση μεταξύ των μονάδων.

Τοποθέτηση επίπλων

Μετά την εκτέλεση των ουδετερώσεων, αφαιρέστε την ταινία του στοκ κατά μήκος του ανοίγματος και τοποθετήστε την ορθά. Σφίξτε τους γάντζους στερέωσης βιδώνοντάς τους προσεκτικά. Αφαιρέστε τα περισσεύοντα έπη της ταινίας του στοκ.

Σημαντικό

Οι συσκευές αυτές είναι τύπου "Υ" όσον αφορά το βαθμό προστασίας από κίνδυνο πυρκαγιάς, και κατά συνέπεια μπορούν να εγκατασταθούν κοντά σε τοιχώματα χαμηλότερου ύψους από την επιφάνεια στην οποία εγκαθίστανται, αρκεί να διατηρηθεί ελάχιστη απόσταση στα άκρα της συσκευής τουλάχιστον: 50 mm από τα πλαϊνά τοιχώματα, 30 mm από την πίσω πλευρά, ενώ ενδεχόμενα ντουλάπια πάνω από τη συσκευή πρέπει να απέχουν τουλάχιστον 700 mm από τη μονάδα εστιών.

Εκτός από την μονάδα εστιών υπάρχουν υποκείμενα αντικείμενα, υφίσταται η τοποθέτηση ενός διαχωριστικού διαφράγματος (όπου υπάρχουν τα ανιόντα για τις συνδέσεις ηλεκτρικού/αερίου) ούτως ώστε τα αντικείμενα να μην εφάπτονται επάνω στο κάτω μέρος της μονάδας εστιών.

Σύνδεση με τον αγωγό αερίου

Συμβουλευτείτε τους ισχύοντες κανονισμούς, αφού ελέγξετε πρώτα τη σωστή πίεση της σακούλας για τον χρησιμοποιούμενο τύπο αέρα.

Σε αντίθετη περίπτωση εκτελέστε τις ενέργειες που περιγράφονται στην παράγραφο “αντικατάσταση μπεκ” (σελ. 71).

Την τροφοδοσία με υγραέριο

Χρησιμοποιήστε τη συσκευή σύμφωνα με τις οδηγίες του κατασκευαστή.

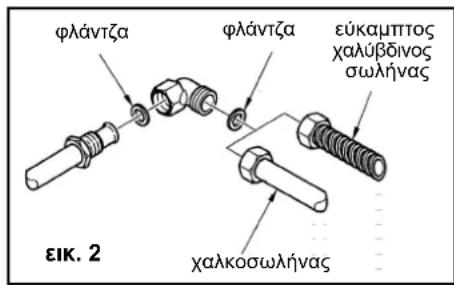

Η σύνδεση με τον αγωγό αέρα μπορεί να γίνει με δύο τρόπους:

Συνδέστε τη μονάδα εξαγωγής καυσαερίων με σωλήνα διαμέτρου 12 mm όπως στην Εικ.2. Για να εξασφαλίσετε τη στεγανότητα, τοποθετήστε τη φλάντζα από ελαστικό που διατίθεται ως αξεσουάρ με τη συσκευή. Συνδέστε τη μονάδα εξαγωγής με εύκαμπτο σωλήνα αλουμινίου σε συνεχή τοιχώματα. Για να εξασφαλίσετε τη στεγανότητα θα πρέπει να τοποθετήσετε και σε αυτήν την περίπτωση τη φλάντζα που διατίθεται ως αξεσουάρ με τη συσκευή. Συνιστάται επίσης η τήρηση των κανόνων που αφορούν τις εγκαταστάσεις αερίου.

Μετά την εκτέλεση της σύνδεσης βεβαιωθείτε ότι δεν υπάρχουν διαρροές καλύπτοντας το σημείο σύνδεσης με σαπουνάδα.

Αερισμός δωματίου

Βεβαιωθείτε ότι στο δωμάτιο όπου είναι εγκατεστημένη η συσκευή υπάρχουν μόνιμα ανοίγματα προς τον εξωτερικό αγωγό αερισμού που επιτρέπουν τη σωστή προσαρμογή αέρα, σύμφωνα με όσα ορίζουν τα ισχύοντα πρότυπα. Όλα τα ανοίγματα αερισμού πρέπει:

1. να έχουν ελάχιστη ελεύθερη διατομή τουλάχιστον 100 cm²
2. να μην μπορούν να καλυφθούν από το εξωτερικό ή από το εσωτερικό
3. να διαθέτουν μέσα προστασίας προκειμένου να μην μειώνεται η ελεύθερη διατομή αερισμού
4. να βρίσκονται σε ύψος από το δάπεδο που να μην εμποδίζει την απαγωγή των καυσαερίων.

Εάν τα ανοίγματα αερισμού βρίσκονται σε τοίχο διαχωρισμού, ο αερισμός πρέπει να είναι άμεσος ενώ το δωμάτιο πρέπει να είναι:

1. υπνοδωμάτιο
2. Κοινόχρηστος χώρος του κτιρίου
3. δωμάτιο με κουζίνα

Πριν τη δοκιμή της συσκευής βεβαιωθείτε ότι το δωμάτιο προς το οποίο οδηγεί το άνοιγμα αερισμού δεν βρίσκεται υπό πίεση εξαιτίας της λειτουργίας άλλης συσκευής καύσης και ότι ο αερισμός μεταφέρει τον αέρα χωρίς να εξασφαλίζεται επαρκής αέρας για καύση, αυξάνοντας για παράδειγμα τον κίνδυνο πυρκαγιάς και δηλητηρίασης. Η απαγωγή των προϊόντων της καύσης πρέπει να γίνεται μέσω απορροφητήρα, ο οποίος πρέπει με τη σειρά του να καταλήγει σε καμινάδα, καπναγωγό ή απευθείας στο εξωτερικό.

Πρόσβαση στη μονάδα εστιών

Την πρόσβαση στο κιβώτιο που περιέχει τα λειτουργικά έργα, ευρίσκετε ως εξής:

Αποσυνδέστε τις τάσεις, τα καλώδια και τους εκτροπείς από την είσοδο των κλιβάνων - Βγάλτε τους διακόπτες αφαιρώντας τους από τους πείρους - ξεβιδώστε τις βίδες στερέωσης του καυστήρα στη μονάδα - ανασηκώστε τη μονάδα.

Σύνδεση στο ηλεκτρικό δίκτυο

Η μονάδα εστιών FRANKE διαθέτει τριπολικό ηλεκτρικό καλώδιο με ελεύθερους αγωγούς.

Εάν η μονάδα συνδεθεί μόνιμα στο ηλεκτρικό δίκτυο, εγκαταστήστε διάταξη του εξοπλισμού που να επιτρέπει την αποσύνδεση από το δίκτυο με απόσταση επαφών τουλάχιστον 3 mm, που να επιτρέπει την πλήρη αποσύνδεση στις συνθήκες της κατηγορίας υπέρτασης ΙΙΙ. Βεβαιωθείτε ότι:

α) Το φις και η πρίζα είναι κατάλληλα για ρεύμα 16Α. β) Το φις βρίσκεται σε θέση με εύκολη πρόσβαση και είναι τοποθετημένα έτσι ώστε κανένα σημείο της μονάδας να μην είναι ακάλυπτο κατά τη σύνδεση ή την αποσύνδεση του φις. γ) Το φις μπορεί να συνδεθεί και να αποσυνδεθεί εύκολα. δ) Μετά τη σύνδεση του φις, η εστία δεν πρέπει να στηρίζεται σε αυτό όταν εγκαθίσταται σε έπιπλο. ε) Δεν συνδέονται οι αγωγοί με τη γη. στ) Σε περίπτωση αντικατάστασης του καλωδίου, χρησιμοποιείται καλώδιο με διατομή 3 x 1.5 mm² τύπου H05VV-F.

Είναι αναγκαίο να τηρείται η πολιτική συνδέσεων ελεύθερων αγωγών (Καφέ=Φάση-Μπλε=Ουδέτερο-Κίτρινο/Πράσινο=Γείωση)

Σ ΗΜ. 1 βεβαιωθείς ότι τα χαρακτηριστικά της οικιακής ηλεκτρικής γραμμής (τάση, ένταση ισχύος

και ένταση) είναι συμβατά με τα χαρακτηριστικά της μονάδας εστιών FRANKE.

Αντικατάσταση μπεκ

ΣΗΜ. Όλα τα προϊόντα παραδίδονται από το εργοστάσιο ρυθμισμένα για μεθάνιο (G20).

Σε περίπτωση διαφορετικού αερίου, φροντίστε για αλλαγή των μπεκ εφαρμόζοντας την ακόλουθη διαδικασία:

1. αφαιρέστε τις σκάλες, τα κατάγια και τους εκτοξευτές φλόγας
2. Ξεβιδώστε και βγάλτε τα μπεκ και αντικαταστήστε τα με τα μπεκ του εστιατορίου που προορίζονται για το αέριο του δικτύου, αφού βεβαιωθείτε ότι η πινακίδα συμφωνεί με αυτήν του πίνακα (εικ. 70).
3. Τον τοίχο τούτο εκτοξεύεις φυάς, τα καπάκια και τις σχάρες. Οι καυστήρες αυτοί δεν απαιτούν ρύθμιση του αέρα.

Προειδοποίηση

Σε περίπτωση μετατροπής της συσκευής από ένα είδος αερίου σε άλλο, πρέπει να τοποθετήσετε την αντίστοιχη αυτοκόλλητη ετικέτα (διατίθεται ως αξεσουάρ) στον ειδικό χώρο της πινακίδας. Για τη λειτουργία με υγραέριο (G30 ή G31) η βίδα ρύθμισης του ελάχιστου αερίου είναι βιδωμένη μέχρι τέρμα. Οι συσκευές αυτές διατίθενται για κατηγορία II 2H3+.

Ρύθμιση ελάχιστου

Βγάλτε τους διακόπτες (αποσπώμενοι για να τοποθετηθούν με πίεση). Ανοίξτε τους καυστήρες και ρυθμίστε το ελάχιστο γυρίζοντας τη βίδα ρύθμισης δεξιόστροφα για να ελαττώσετε τη φλόγα και αριστερόστροφα για να την αυξήσετε (Εικ. 3). Το κατασκευαστικό ρύθμισης διατίθεται με τα αξεσουάρ.

Ρύθμιση ελάχιστου Εικ. 3

Συσκευή κατηγορίας II 2H3+

TÜntoç αερiou	Eotia	Σημavon μΠΕΚ	Ονομαστική Θερμική ιΚανότητα σε kW	Θερμική έΚανότητα μειωμένη σε kW	Ονομαστική κατανάλωση
Φυσικό αερio (μεθάνο) G20 20 mbar	βοηθητική ταχεία τριπλή κορόνα	72 115 140	1,000 3,000 3,300	0,380 0,800 1,600	95 m³/h 286 m³/h 0,314 m³/h
Υραερio (LPG) G30-G31 30/37 mbar	βοηθητική ταχεία τριπλή κορόνα	50 85 91	1,000 3,000 3,300	0,380 0,800 1,600	73 g/h 218 g/h 240 g/h
Πίνακας συνιστώμενων σκεύων
Eotia			Φ Εοτιών σε cm
Βοηθητική Tαχεία Tριπλή κορόνα			από 0 8 ἀως Φ 14 από 0 22 ἀως Φ 24 από 0 24 ἀως Φ 28

Η χρήση της συσκευής χωρίς διάφραγμα μεγάλης πίεσης σε συνθήκες που προκαλούν υπερθέρμανση στους διακόπτες και στην επιφάνεια. Η συσκευή δεν πρέπει να καλύπτεται για να αποφεύγεται η συσσώρευση βάσης από παρατεταμένη χρήση.

Ενεργειακή κατανάλωση: βλ. πινακίδα στο κάτω μέρος της μονάδας.

Απαραίτητος αέρας για την καύση: 2 m³/h ανά kW εγκατεστημένης ισχύος - βλ. πινακίδα. Τάση τροφοδοσίας 220/240 V 50-60 Hz.

Η συσκευή συμμορφώνεται με τις ακόλουθες κοινοτικές οδηγίες:

90/396/ΕΟΚ (Αέρια): 73/23/ΕΟΚ της 19/02/73 (Χαμηλή Τάση) 89/336/ΕΟΚ της 03/05/89 (Ηλεκτρομαγνητική συμβατότητα) 93/68/ΕΟΚ της 22/07/93 και με τις τροποποιήσεις τους.

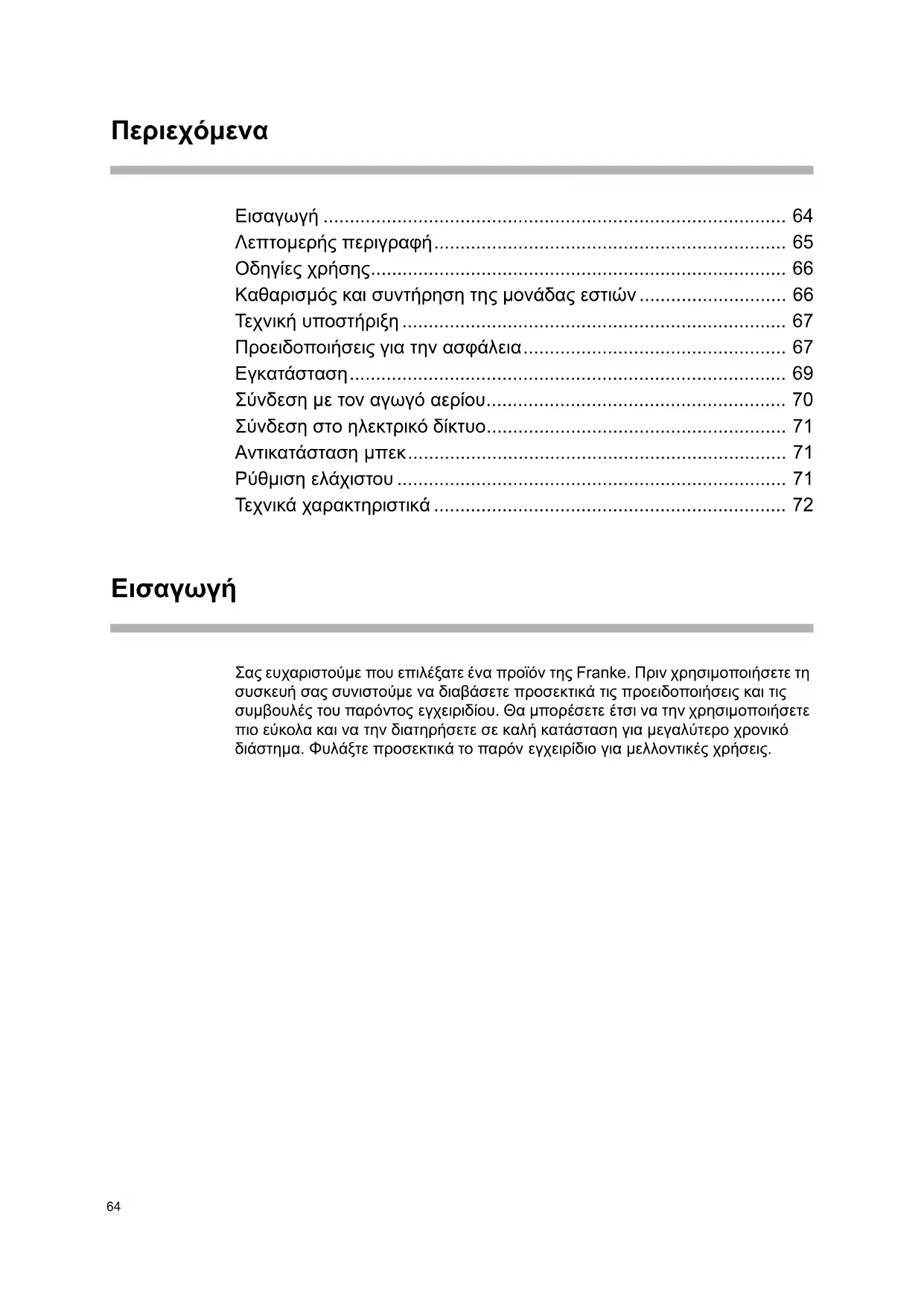

Περιεχόμενα

Εισαγωγή 73 Προσεκτική ματιά 74 Τρόπος χρήσης 75 Καθαρισμός και συντήρηση της εστίας 75 Βοήθεια 76 Προειδοποιήσεις ασφαλείας 76 Εγκατάσταση 78 Σύνδεση με τον αγωγό αερίου 79 Ηλεκτρική σύνδεση 80 Αλλαγή μπεκ 80 Ελάχιστη ρύθμιση/ρύθμιση 80 Τεχνικά χαρακτηριστικά 81
