GEBRUIKSAANWIJZING Modul Bisel 2G FRANKE

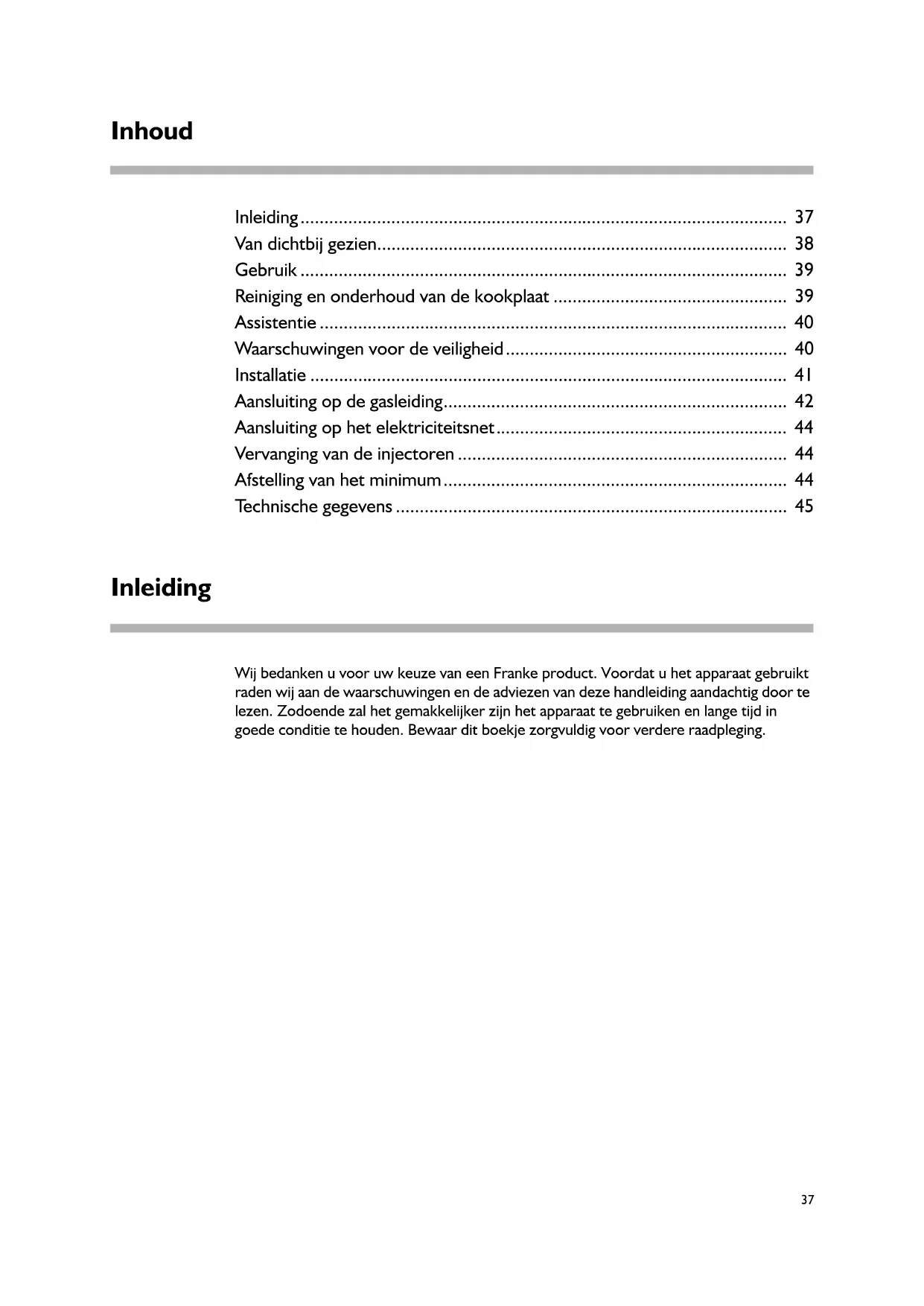

Instructies voor het gebruik en installereren 37

Inbouwkookplaat

Inleiding 37
Van dicht bij gezien 38
Gebruik 39
Reiniging en onderhoud van de kookplaat 39
Assistentie 40
Waarschuwingen voor de verilgheid 40
Installatie 41
Aansluiting op de gasleiding 42
Aansluiting op het elektriciteitsnet 44
Vervanging van de injectoren 44
Afstelling van het minimum 44
Technische gegevens 45

Inleiding

Wij bedanken u voor uw keuze van een Franke product. Voordat u het apparaat gebruikt raden wij aan de waarschuwingen en de adviezen van deze handleiding aandachtig door te lezen. Zodoende zal het gemakkelijkzer zijn het apparaat te gebruiken en langearend in goede conditie te houden. Bewaar dit boekje zorgvuldig voor verdere raadpleging.

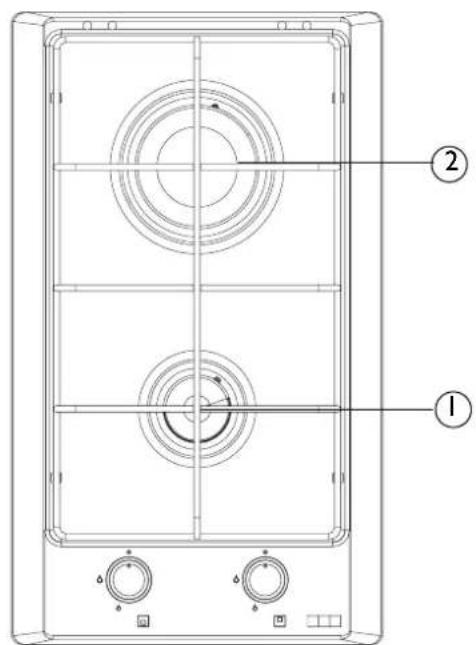

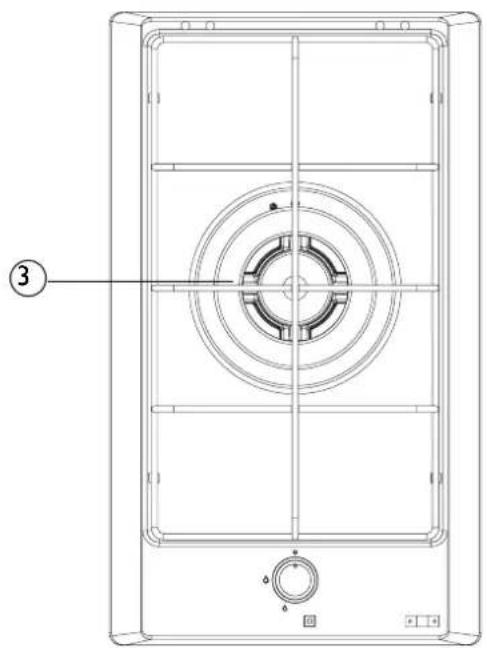

A Bedieningspaneel
B Kookplaten

A
Bedieningspaneel FHM 301 ITC

Bedieningspaneel FHM 302 2G

B

1) Sudderplaat
2) Snel
3) Grote brander

FHM 302 2GFHM 301 ITC

Aansteken van de branders

Bij deze modellen zijn de ontsteking en de beveiliging in de bedieningsknop geconcentreerd. Om de branders aan te steken doe t u het volgende:

I. Draai de geselecteerde knop.
2. Houd de knop ongeveer 3 tot 4 seconden met enige kracht ingedrukt, zodat de vonk het waar buiten stromende gas kan ontsteken en het thermokoppel kan opwarmen.
3. Na circa 3 tot 4 seconden LAST u de knop los en regelt u de vlam waar wens door de knop gegen de wijzers van de klok in te draaien. Als de vlam Niet blijft branden, herhaalt u deze handeling vanaf sunt I.

Symbolen

Cirkel : gastroevoer dicht;

grote vlam : maximum capacititeit;

kleine vlam :minimum capacitieit.

Gebruik van de branders

Om minder gas te verbruiken en een better rendement te behalen adviseren wij pannen te gebruiken met een voor de branders geschikte doorsnede, waardoor u vermijdt dat de vlam tot over de rand van de pan komt (zie de tabel).

Deze beveiliging sluit de gaskraan automatisch wanneer de vlam van de brander bij toeval dooft, bijv. door de luchtstroom, door overkokende vloeistof of door een tijdelijk haperen van de gastoevoer. Deze beveiliging treedt na ongeveer 30 seconden na het doven van de vlam in werkinq.

Reiniging en onderhoud van de kookplaat

Alvorens onderhoud te plegen op de kookplaat,要去 de stekker altijd uit het stopcontact worden gehaald of要去 de stroom worden weggenomen van de voedingslijn door middel van de hoofdschakelaar van de elektrische installmentie.

• De roestvrijstalen en geëmailleerde onderdelen blijven algtd als neuew, als ze worden schoongemaaakt met water of specifieke reinigingsmiddelen en grondig worden afgedroogd.
• Om de kookplaat waar net zo blinkend schoon te krijgen als toen u het apparaat kotch, moet u regelmatig gebruik makeen van "Franke Inox Creme" en "Franke microvezeldoek", verkrijgbaar bij uw leverancier of bij de centra van de Technische Dienst van Franke.
• Gebruik nooit schurende of bijtende reinigingsmiddelen zoals metalen schuursponsjes, staalwol of zoutzuur. Gebruik evenmin stoomreinigers.
• Laat geen zuren of basische stoffen of roestige voorwerpen op de kookplaatijken.
• Verwijder etensresten, die tijdens het koken op de kookplaat verechtkomen, zo snel möglichk.
• De branders en vlamverdelers konnen, nadat u ze van de kookplaat hebft verwijderd, schoongemaakt worden met warm water en zoep (stop ze onder geen voorwaarde in de afwasmachine); daarna要去en zoed worden afgedroogd. Zorg ervoor dat de zones waar het gas langs stroomt perfect schoon blijven.
• De tatsächlijke kleur van de pannensteunen in de zone waar u de plannen(Intucht plaatsen kan door de werkking van de warmte veranderen. Voor reiniging volgt u de instructies voor de branders.

Bij problemen in de werkking(Int)kunt u contact opnemen met de Technische Assistentiedienst (zie de bijgaande lijst).

Roep nooit de hulp in van Niet-erkende technici.

Vermeld de volgende gegevens:

• H e t t y p e s t o r i n g ;
  -Het model van het apparatusat (Art.);
  -Het serienummer (S.N.);

Deze informatatie befindt sich op het etiket met technische eigenschappen dat u aantreft in het garantiebewijs.

Waarschuwingen voor de veriligheid

Richt u beslist tot gekwalificeerde vakmensen in de volgende geallen:

• installmentie (zie deel installmentie);
  -bij twijfel over de werking.

Richt u tot de erkende assistentiecentra van de fabrikant in de volgende geallen:

• onmiddelijk nadat de verpakking verwijderd is, als u twijfelt over de goede staat van het apparaat;
• bij verwanging of beschadiging van de voedingskabel;
• bij defecten of slechte werkung van het apparaat, als er originele verrangingsonderdelen nodig zich.

Algemene aanwijzingen

Om de efficiente en de veiligheid van dit elektrische apparatus te waarborgen:
-richtuuitsluitend tot erkende technische assistentiecentra;
- eis.altijd dat originele verrangingsonderdelen worden gebruikt;
- het apparaat is ontwikkeld voor Niet-professioneel, huishoudelijk gebruik; wijzig de kenmerken ervan Niet;
- op het typeplaatje zijn de symbolen te vinden van de landen van bestemming waarvoorde instructies geldig�;
- de elektrische verilgheit worden alleen gegardeerd wanner het apparaat goed is aangesloten op een deugdelijke aarding, zoals worden voorgeschreven door de geldende normen;
- let erop dat u de pannensteunen nooit aanraaktijdens het gebruik, want deze worden erg heet. Houd vooral kinderen op afstand;
- gebruik de kookplaat uitsluitend voor het bereiden van voedsel, en vermijd andere handelingen;
- koppel het apparaat af van het elektriciteitsnet, alvorens reinigings- en onderhoudswerkzaamheden uit te voeren, of als er problemen in de werking�;
- controller altijd of de knappen in de stopstand staan wonneer het apparaat Niet in gebruik is.

Vermijd dat kinderen in aanraking komen met:

• de bedieningselementen en het apparaat in het algemeen;

• de onderdelen van de verpakking (zakjes, piepschuim, metalen punten, enz.);

• het apparaat,ijdens de werk ing onmiddelijk nadat de kookplaat ingeschakeld geweest is, gezien de oververhitting;

• het ongebruekte apparaat (in dat geval要去en de onderdelen die gevaarlijk zouden können zich, ongevaarlijk worden gemaatk).

Vermijd het volgende:

• het apparaat aan te raken met vochtige lichaamsdelen;
• het apparaat te gebruiken als u op blote voeten loopt;
• aan het apparaat of de voedingskabel te trekken om de stekker los te makeen UIT het stopcontact;
• onjuiste en gevaarlijke handelingen uit te voeren;
• de voedingskabel van andere elektrische apparaten over het apparaat te lately liggen;
• het apparaat bloot te stellen aan het weer of te gebruiken in de open lucht;
• het apparaat te gebruiken om voorwerpen op neer te zetten;
• ontvlambare vloeistoffen te gebruiken in de nabijheid van het apparaat;
• adapters, meervoudige stopcontacten en/of verlengsnoeren te gebruiken;
• de kookplaat teCTXlen installeren of repareren zonder tussenkomst van een gekwalificeerdvakman.

Belangrijk

• Er@mogen geen wankele of gedeukte pannen op de kookplaten worden geplaatst, die zouden+kunnen omvallen of overlopen.
• Als het apparaat van een deksel voorzien is,要去 men controlleren of de branders zijn afgekoeld alvorens dit te sluiten.

• Sluit de kraan van de gastoevoer wanner u de kookplaat Niet gebruikt.

• Controller voor installmentie of de condities van gastroevoer overeenkomen met de gevevens die op het apparaat vermeld zich. Op hetplaatje op de bodem van de behuizing staat aangegeven welk soort gas u kunt gebruiken. Dit apparaat is Niet aangesloten op een installmentie voor afvoer van verbrandingsproducten en moet volgens de geldende regels worden aangesloten en geinstalleer. Bijzonder belangrijk is ook naleving van de voorschriften voor ventilatie in de ruimte. Gebruik van een gaskookplaat produeert warmte en vocht in de ruimte waar u die heeft geinstalleer. Zorg dus voor goede ventilatie van die ruimte: houd de naturuurlijke ventilatiepunteren open of installerer een mechanische afzuiginstallatie (afzuigkap met afvoerleiding). Intensief en langdurig gebruik van het apparaat kan aanvullende ventilatie nodig makeen, bijvoorbeeld via een raam, ter versterking van de Mechanische luchtafvoer, indien aanwezig.

De fabrikant kan nicht aansprakelijk worden geacht voor eventuele schade die worden veroorzaakt door: onjuiste installmentie, oneigenlijk, fouitief of onredelijk gebruik.

Installatie

Hieronder vindt u de beschrijving van wat u要去en voor de installmentie van zowel de elektrische componenten als het gas. Deze werkzaamheden要去en absolut worden uitgevoerd volgens de wettelijkke voorschoten en door bevoegde installateurs.

Ondeskundigeuitvoeringkangrootgevaoropleveren.

De producent aanvaardt geen aansprakelijkheid voor schade veroorzaakt door en gevolgen van het Niet nakomen van deze voorschriften. DE NORMEN DIE IN ACHT MOETEN WORDEN GENOMEN M.B.T. HET GAS ZIJN:

voor Frankrijk de geldende normen op basis van de nationale regelgeving; voor Belgie NBN D51-003 en NBN D51-001.

Voorbereiding van het inbouwmeubel

Deze instructies hebben betrekking op een inbouwkookplaat van klasse 3.

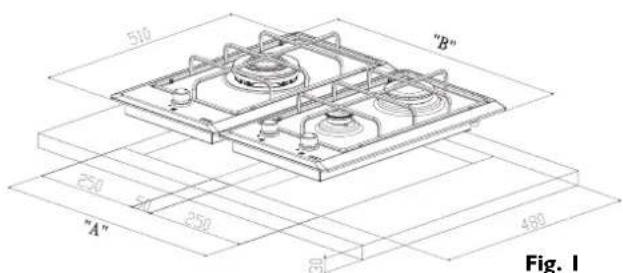

Zaag een gat uit het werkblad volgens de in afb. I aangegeven maten in geval van gecombineerde installmentie van meerdere kookplaten, of volgens het schema van afb. 2 in geval van afzonderlijke installmentie.

Kies de Beste positie voor deze opening en houdt er rekening mee dat de gasslang Niet in aanraking mag komen met de wanden van een eventuele onder de kookplaat ingebouwde oven.

GECOMBINEERDE INSTALLATIE

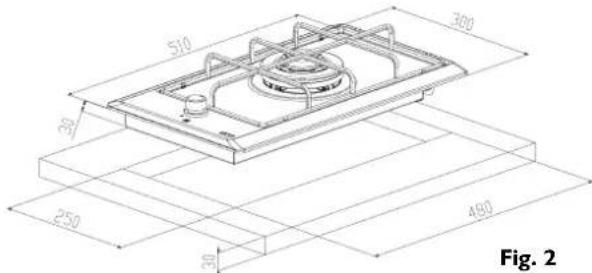

AFZONDERLIJKE INSTALLATIE

Fig.1

Het boren van gaten voor inbouw van 2 Domino FHM “A” = 550mm (“B”=600mm) platen

Het boren van gaten voor inbouw van 3 Domino FHM “A” = 850mm (“B” = 900mm) platen

Het boren van gaten voor inbouw van 4 Domino FHM "A" = 1150mm ("B" = 1200mm) platen

In het geval van gecombineerde installmentie is het raadzaam Niet een enkel gat te boren maar een aantal gaten overeenkomstig het aantal platen dat geinstalleerd要去 worden, waar bijCUSen de platen een strook van 50~mm overblijft. Op die manier zullen de kookplaten naadloos op elkaar aansluiten.

Indien u ruimte:tussen de kookplaten wilt maken (geadviseerde keuze minimaal 10mm dan dient de omlijing van het meubel een bredte te hebben van 50~mm plus de gewenste ruimte:tussen de ene kookplaat en de andere.

Inbouw in het meubel

Leg na de instructies voor aansluiting te hebben uitgevoerd de ondersteuning in stuc (stucband) precies over het de opening en leg de kookplaat eroverheen. Draai de bevestigingshaken voorzichtig aan. Verwijder de nog uitstekende delen van het stucband.

Belangrijk

Deze apparaten haben een brandveiligheidsaanduiding "Y", waardoor ze ook kutten worden ingebouwd in de nabijheid van een houten wand die veel hoger is dan het vlak waar ze zijn ingebouwd, mits een minimumafstand in acht worden genomen vanaf de rand van het apparaat, en wel van: 50~mm voor de zijwand, 30~mm voor dechterwand, terwijl de afstand tussen de eventuele bovenkastjes en de kookplaat minimaal 700~mm 要去ন.

Wij adviseren u, indien zich onder de kookplaat laden bevinden, een scheidingsplaat aan te brengen (waar de openingsgemaatkijk en voor de elektrische en gasaansluitingen) om te voorkomen dat voorwerpen in de lade in contact komen met het onderste gedeelte van de kookplaat.

Aansluiting op de gasleiding

Sluit het apparaat aan op de gasleiding in overeenstemming met de geldende normen, pas nadat u hebft gecontroleerd dat het apparaat correct is gereguleerd voor het type gas dat worden gebruikt.

Als dit Niet het geval is, voert u de handelingen in paragraaf "Vervanging van de injectoren" (pag. 45)uit.Voor een voeding met vloeibaar gas dient u drukregelaars te gebruiken die voldoen aan de geldende normen.

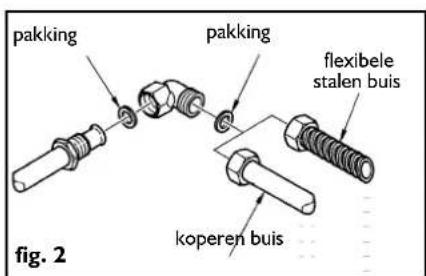

Aansluiting op de gasleiding kan op twee manieren plaatsvinden

A Sluit de kookplaat aan met behulp van een harde koperen pijp van 12 mm doorsnee, zoals in fig. 2 worden aangegeven. Om een goede afdichting te garanderen dient u ook in dit geval gebruik te makev van de bijgeleverde pakking.

B Sluit de kookplaat aan via een flexibele stalen slang met doorlopende wand. Ook in dit geval gebruik maken van de bijgeleverde pakking om een goede aansluiting te garanderen. Let erop dat bij installmentie de geldende voorschiften met betrekking tot gasinstallations worden gevolgd.

Controleer na aansluiting dat er geen gas lekt. U(Intt dit doen door de aansluitingen te bestrijken met zeepsop.

Alleen voor Belgie

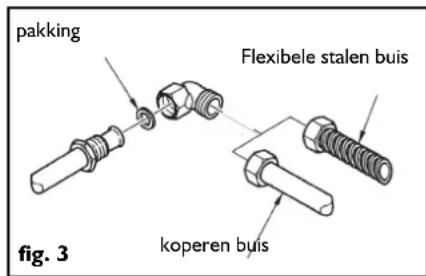

Aansluiting op de gasleiding kan op twee manieren plaatsvinden

A Sluit de kookplaat aan met behulp van een harde koperen pijp van 12 mm doorsnee, zoals in fig. 3 worden aangegeven (volgens de norm NBN D51-003). Om een goede afdichting te garanderen dient u ook in dit geval gebruik te makev van de bijgueverde pakking.
B Sluit de kookplaat aan via een flexibele stalenslang met doorlopende wand. Ook in dit geval

gebruik maken van de bijgeleverde pakking om een goede aansluiting te garanderen.
Installer boven het apparaat een gaskraan (met de aanduiding A.G.B.); deze kraan要去 zodenig geinstalleerd zijn dat hij gemakkelijk gebruikt kan worden.

Controleer na aansluiting dat er geen gas lekt. U(Intt dit doen door de aansluitingen te bestrijken met zeepsop.

Ventilatie van de ruimte

Let erop dat zich in de ruimte waar de apparatuur worden geinstalleerd permanente openingsaar buiten of ventilatiekanalen bevinden, zodate een juiste luchtaanvoer worden gegarandeerd, in overeenstemming met de geldende normen. Alle openingsen要去en:

I. een minimale doorsnede hebben van 100cm^2
2. zodanig zich uitgevoerd dat ze van binnen noch van buiten+kennen worden geblokkeerd;
3. een bescherming hebben gegen verminderung van de ventilatedoorsnede;
4. zich op zodanige hoogte van de vloer bevinden dat de afvoer van de verbrandingsgassen Niet worden belemmerd.

Wanner de openings worden gemaakt in de muur van een naastligende ruimte,要去 die ruimte voorzien zijn van een directe ventilatie en bovendien mag zich Nietহ:

I. een slaapkamer
2. een gemeinschappelijk ruimte in de woning
3. een ruimte met brandgevaar

Voor keuring van de apparatuur moet u nagaan of de ruimte waarnaar de ventilatieopening is gemaakt voldoende luchtdruk bevat (die kan onvoldoende+zijn doordat er een andere installatione op staat aangesloten), en dat de ventilatie tussen beiden ruimten door permanente vrije opingen wordt gegardeerd. Zo kurz u de kier onder de deur vergroten. De verbrandingsproducten要去en door een afzugkap worden verwijderd, die op zich beurt op een schoorsteen, rookkanaal of direct op de buitenlucht is aangesloten.

Liquid petrol gas (lpg), dat zwaarder is dan lust, zaaryl beneden neerslaan. Daarom要去en ruimtes met lpg-vaten zodanige openingsaar buiten hebben, dat eventuelegaslekken van onderen worden afgevoerd. Om deze reden mogen lpg-vaten, of ze nu halfvol of leeg zich, Niet geinstalleerd of neergezet worden in ruimtes of kamers die zich onder het niveau van de begane grond bevinden (kelders e.d.).Geadviseerd worden om in de ruimte alleen het vat voor direct gebruik te plaatsen, en dit zodanig te plaatsen dat het nicht blootgesteld worden aan directe warmtebronnen (ovens, open haarden, kachels e.d) die het vat tot temperaturen van boven de 50^ kunnen verwarmen.

Bereikbaarheid van de kookplaat

Om de behuizing te bereiken waarin zich de functionele onderdelen te bevinden,.gaat u als volgt te werk:

• verwijder de steunen, dekplaatjes en vlamverdelers van de branders;
• verwijder de draaiknoppen door ze los te trekken van hun pinnen;
• draai de schroeven los waarmee de branders+zijn bevestigd aan de kookplaat;
• til de kookplaat op.

Aansluiting op het elektriciteitsnet

Uw FRANKE kookplaat is uitgerust met een dripolige voedingskabel met vrijke kabeleinden.

Als de kookplaat permanent worden aangesloten op het elektriciteitsnet, dan要去 een voorziening zijn aangebrachte waarmee deplaat van het net kan worden losgekoppeld, met een afstand+tussen de contactpunter (van minstens 3mm ) die het maybeik maakt de verbinding compleet te verbreken in de condities van overbelasting van type III. Controller of:

a) de stekker en het stopcontact geschikt voor een stroom van 16A
b) beiden gemakkelijk bereikbaar zijn en zoল geplaatst dat geen enkel onderdeel dat onder stroom staat toegankelijk isijdens het insteken of verwijdersen van de stekker
c) de stekker zonder problemen kan worden ingebracht
d)als de stekker in het stopcontact is gestoken, de kookplaat Niet op de stekker komt te rusten bij installmentie in de inbouwkeuken
e)de aansluitklemmen van twee verschillende apparaten nicht opdezelfde stekker aangesloten worden
f) als de voedingskabel worden verrangen er een worden gebruikt van 3 × 1.5 ~mm^2 van het type H05VV-F

g) het is van het grootste belang dat er rekening worden gehonden met de aansluitpolariteit van de vrij eansluitklemmen (Bruin = Fase - Blauw = Neutral - GeelGroen = Aarde)

N.B: Controller vooral of de kenmerken van het elektriciteitsnet van uw woning (spanning,

maximumvermogen en stroom) overeenstemmen met die van uw FRANKE kookplaat.

Vervanging van de injectoren

Waarschuwing. Alle producten worden door de fabriek ingesteld op aardgas (methaan, G20). Indien u de kookplaat op ander gas wilt instellen dieren de injectoren als volgt te worden verrangen:

I. verwijder de steunen, dekplaatjes en vlamverdelers van de branders;
2. verwijder de injectoren door ze los te draaien en verrang ze met de bijgueverde injectoren voor het door het gasnet geleverde gas, eroplettend dat het merkteken overeenkomt met dat van de tabel (pag 43);
3. verwijder de steunen, dekplaatjes en vlamverdelers van de branders;
4. voor deze branders hoeft de luchttoevoer Niet te worden geregeld.

Waarschuwing

In geval van omschakeling van de ene soort gas op de andere, moet u het desbetreffende zichklevende etiket (bijgeleverd) aanbrengen op+zijn plaats op hetplaatje. Bij werking op lpg. (G30 of G31) moet de regelschroef van het minimum geheel worden aangedraaid. Deze apparaten worden geleverd in cat. II 2H3+.

Afstelling van het minimum

• Verwijder de draaiknoppen (deze+zijn los te trekken).
• Steek de branders aan en regel het minimum door de regelschroef met de klok mee te draaien om de vlam te verkleinen en gegen de wijzers van de klok om de vlam te vergroten (fig. 3). De stelschroevendraier is bijgeleverd bij de accessoires.

Hoger minimum
Fig. 3

Alleen voor Belgie

Apparaat cat. II 2+3+

Soort gas Brander		Markering injectoren	Nominal warmte- vermogen in kW (p.c.s)	Nominal warmte- vermogen gereduceerd in kW (p.c.s)	Nominal verbruik (m2/h)
					G20 G25
Aardgas G20/G25 20 mbar/25 mbar	sudderbrander	72	1.00	0.38	0.095	0.111
	snelle brander	115	3.00	0.80	0.286	0.332
	grote brander	124	3.30	1.60	0.314	0.366
Soort gas Brander		Markering injectoren	Nominal warmte- vermogen in kW (p.c.s)	Nominal warmte- vermogen gereduceerd in kW (p.c.s)	Nominal verbruik (g/h)
					Butaan	Propaan
Liquid petrol gas (lpg) G30/G31 30 mbar/37 mbar	sudderbrander	50	1.00	0.38	73	71
	snelle brander	85	3.00	0.80	218	214
	grote brander	91	3.30	1.60	240	236
Tabel van aanbevolen pannen
Brander Ø Pannen in cm
Sudderbrander Snelle brander Grote brander			van Ø 8 tot Ø 14 van Ø 22 tot Ø 24 van Ø 24 tot Ø 28

Het gebruik van pannen met een grotere diameter dan aangegeven kan leiden tot oververhitting van de knappen en de kookplaat. Franke aanvaardt geen enkele aansprakelijkheid voor eventuele schade die het gevolg is van bovengenoemd foufief gebruik.

Totaal warmtevermogen: zie hetplaatje op de bodem van de kookplaat.

Voor verbranding nodige lucht: 2m^3 /h per kW geinstalleerd vermogen - zieplaatje.

Voedingsspanning 220/240 V 50-60 Hz.

C

Dit apparaat voldoet aan de volgende Communautaire Richtlijnen:

-90/396/EEG (Gas):
- 73/23/EEG van 19/02/73 (Laagspanning);
- 89/336/EEG van 03/05/89 (Elektromagnetische compatibilititeit);
- 93/68/EEG van 22/07/93 en waaropvolgende wijzigingen.
