ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DWER 7880 IN BAUKNECHT

GR Εγχειρίδιο χρήσης και συντήρησης

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Η ΑΣΦΑΛΕΙΑ ΣΑΣ ΚΑΘΩΣ ΚΑΙ ΕΚΕΙΝΗ ΤΩΝ ΑΛΛΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ.

Το παρόν εγχειρίδιο και η ίδια η συσκευή συνοδεύονται από σημαντικά μηνύματα σχετικά με την ασφάλεια που πρέπει να διαβαστούν και να τηρούνται πάντα.

Αυτό το είναι σύμβολο συναγερμού, σχετικό με την ασφάλεια, που προειδοποιεί για ενδεχόμενους κινδύνους για το χρήστη και για τους άλλους.

Σε όλα τα μηνύματα τα σχετικά με την ασφάλεια θα προηγείται το σύμβολο συναγερμού καθώς και οι ακόλουθοι όροι:

ΚΙΝΔΥΝΟΣ:

δείχνει μια επικίνδυνη κατάσταση, που εάν δεν την αποφύγουμε, προκαλεί σοβαρούς τραυματισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

δείχνει μια επικίνδυνη κατάσταση, που εάν δεν την αποφύγουμε μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Όλα τα μηνύματα τα σχετικά με την ασφάλεια εξειδικεύουν τον ενδεχόμενο κίνδυνο/προειδοποίηση για τον οποίο αναφέρονται και υποδεικνύουν πώς θα μειωθεί ο κίνδυνος τραυματισμών, ζημιών, ηλεκτροπληξίας ως επακόλουθο μιας μη σωστής χρήσης της συσκευής. Ακολουθείστε προσεχτικά τις ακόλουθες οδηγίες:

Η εγκατάσταση ή η συντήρηση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό, σε συμφωνία με τις οδηγίες του κατασκευαστή και σε σεβασμό με τους ισχύοντες τοπικούς κανονισμούς όσο αναφορά το αντικείμενο της ασφάλειας. Μην επιδιορθώνετε ή αντικαθιστάτε οποιοδήποτε μέρος της συσκευής εάν αυτό δε καθορίζετε ρητώς στο εγχειρίδιο χρήσης.
• Η συσκευή πρέπει να είναι αποσυνδεμένη από το ηλεκτρικό δίχτυο πριν πραγματοποιηθεί οποιαδήποτε ενέργεια εγκατάστασης.
Η γείωση της συσκευής είναι υποχρεωτική. (Δεν ισχύει για απορροφητήρες κατηγορίας Ⅱ με το σύμβολο □ στην πινακίδα χαρακτηριστικών).
• Το καλώδιο ρεύματος πρέπει να είναι αρκετά μακρύ έτσι ώστε να επιτρέπει τη σύνδεση της συσκευής με την ηλεκτρική πρίζα.
- Μην τραβάτε το καλώδιο ρεύματος της συσκευής για να το βγάλετε από την ηλεκτρική πρίζα.
- Από τη στιγμή που θα ολοκληρωθεί η εγκατάσταση, τα ηλεκτρικά μέρη δε θα πρέπει να είναι πια προσβάσιμα από το χρήστη.
- Μην αγγίζετε τη συσκευή με υγρά μέρη του σώματος και μην το χρησιμοποιείτε με γυμνά πόδια.
Η χρήση της συσκευής δεν επιτρέπεται στα άτομα (συμπεριλαμβανόμενων και των παιδιών) με φυσικές ικανότητες, αίσθησης και διανοητικές μειωμένες, η εξαιτίας έλλειψης εμπειρίας ή γνώσης, εκτός και εάν δεν έχουν λάβει εκπαίδευση σχετικά με τη χρήση της συσκευής εκ μέρους υπεύθυνων ατόμων για την ασφάλειας τους.
Μην επισκευάζετε ή αλλάζετε οποιοδήποτε τμήμα της συσκευής εκτός εάν αυτό συνιστάται στο εγχειρίδιο. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από εξειδικευμένο τεχνικό.
• Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να μην παίζουν με τη συσκευή.
- Όταν τρυπάτε τον τοίχο, προσέξτε να μην προκαλέσετε ζημιά στις ηλεκτρικές συνδέσεις και/ή σωληνώσεις.
• Τα κανάλια για τον αερισμό πρέπει πάντα να έχουν έξοδο σε ανοιχτό χώρο.
- Ο κατασκευαστής δεν έχει καμία ευθύνη για μη σωστή χρήση ή για λανθασμένους καθορισμούς των εντολών.
- Μια συντήρηση και καθαριότητα τακτική εξασφαλίζουν την καλή λειτουργία και την καλή απόδοση τη συσκευής. Καθαρίζετε συχνά όλες τις επικαθίσεις από τις βρώμικες επιφάνειες για να αποφύγετε τη συσσώρευση λιπών. Βγάζετε και καθαρίζετε ή αλλάζετε το φίλτρο ταχτικά.
- Μη μαγειρεύετε φαγητό σε φλόγα (flambe) κάτω από τη συσκευή. Η χρήση ελεύθερης φλόγας μπορεί να προκαλέσει πυρκαγιά.
• Σε περίπτωση μη τήρησης των οδηγιών καθαρισμού του απορροφητήρα και αντικατάστασης και καθαρισμού των φίλτρων υπάρχει κίνδυνος πυρκαγιάς.
Ο αέρας απαγωγής δεν πρέπει να καταλήγει σε αγωγό που χρησιμοποιείται για εκκένωση ατμών που παράγουν συσκευές καύσης αερίου ή άλλων καυσίμων, αλλά πρέπει να διατίθεται ανεξάρτητη έξοδος. Πρέπει να τηρούνται όλοι οι ισχύοντες τοπικοί κανονισμοί για την απαγωγή αέρα.
- Εάν ο απορροφητήρας χρησιμοποιείται μαζί με άλλες συσκευές που για τη λειτουργία τους είναι απαραίτητο το αέριο ή άλλα καύσιμα, η αρνητική πίεση του χώρου δεν πρέπει να είναι μεγαλύτερη από 4 Ρα (4x 10–5 bar). Π'αυτό το λόγο, βεβαιωθείτε ότι ο χώρος αερίζετε καλά.
- Μην αφήνετε το τηγάνι χωρίς την παρουσία κάποιου ατόμου όταν τηγανίζετε φαγητά, γιατί το λάδι τηγανίσματος μπορεί να αναφλεχθεί.
• Πριν αν ακουμπήσετε τις λάμπες βεβαιωθείτε ότι είναι κρύες.
• Μην χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς λάμπες σωστά τοποθετημένες, εξαιτίας ενδεχόμενου κινδύνου ηλεκτροπληξίας.
• Ο απορροφητήρας δεν είναι ένα επίπεδο στήριξης, γι'αυτό μη βάζετε αντικείμενα ούτε να υπερφορτώνετε τον απορροφητήρα.
• Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας.
• Το προϊόν δεν είναι κατάλληλο για χρήση σε εξωτερικό χώρο.
- Όταν η μονάδα εστιών λειτουργεί, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να είναι ζεστά.

Απόσυρση ηλεκτρικών οικιακών συσκευών

- Αυτό το προϊόν κατασκευάστηκε από ανακυκλώσιμο και επαναχρησιμοποιούμενο υλικό. Για την απόσυρση του ακολουθήστε τους τοπικούς κανόνες για την απόσυρση των απορριμμάτων. Πριν να απαλλαγείτε από αυτό πρέπει να το κάνετε να μην μπορεί να χρησιμοποιηθεί κόβοντας το καλώδιο ηλεκτρικής τροφοδοσίας.

Για περισσότερες πληροφορίες σχετικά με τον τρόπο, περισυλλογής, ανακύκλωσης των ηλεκτρικών οικιακών συσκευών, επικοινωνήστε με το αρμόδιο τοπικό γραφείο, την υπηρεσία αποκομιδής των οικιακών απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

ΕΓΚΑΤΑΣΤΑΣΗ

Αφού πρώτα βγάλετε τη συσκευή από τη συσκευασία, βεβαιωθείτε ότι δεν έχει υποστεί ζημιές από τη μεταφορά. Στην περίπτωση που υπάρξουν προβλήματα, ελάτε σε επαφή με τον αντιπρόσωπο ή με την Υπηρεσία Υποστήριξης Πελατών. Για ενδεχόμενες ζημιές, σας συμβουλεύουμε να βγάλετε τη συσκευή από τη βάση του πολυεστέρα μόνο πριν από την εγκατάσταση.

ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

το προϊόν αυτό έχει μεγάλο βάρος. Η ανύψωση και η εγκατάσταση του απορροφητήρα πρέπει να πραγματοποιείται από δύο ή περισσότερα άτομα.

Η ελάχιστη απόσταση μεταξύ του στηρίγματος των μαγειρικών σκευών πάνω στην κουζίνα και του κάτω μέρους του απορροφητήρα δεν πρέπει να είναι μικρότερη από 40 cm για ηλεκτρικές κουζίνες και 65 cm για κουζίνες αερίου ή μεικτές.

Πριν από την εγκατάσταση, ελέγξτε επίσης τις ελάχιστες αποστάσεις που αναφέρονται στο εγχειρίδιο της κουζίνας.

Εάν στις οδηγίες εγκατάστασης της κουζίνας συνιστάται μεγαλύτερη απόσταση μεταξύ της κουζίνας και του απορροφητήρα, ακολουθήστε τις σχετικές οδηγίες.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών της συσκευής αντιστοιχεί στην τάση του δικτύου.

Οι πληροφορίες αυτές μπορεί να αναγράφονται στο εσωτερικό του απορροφητήρα, κάτω από το φίλτρο για λίπη.

Η αντικατάσταση του καλωδίου τροφοδοσίας (τύπου H05 VV-F 3 x 0,75 mm²) πρέπει να πραγματοποιείται από εξειδικευμένο ηλεκτρολόγο. Επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις.

Εάν ο απορροφητήρας διαθέτει φις, συνδέστε το σε μια πρίζα που πληροί τους ισχύοντες κανονισμούς και βρίσκεται σε σημείο με εύκολη πρόσβαση μετά την εγκατάσταση. Εάν δεν υπάρχει φις (απευθείας σύνδεση στο δίκτυο) ή εάν η πρίζα δεν βρίσκεται σε σημείο με εύκολη πρόσβαση, πρέπει να εγκατασταθεί ένας τυπικός διπολικός διακόπτης που παρέχει τη δυνατότητα πλήρους απομόνωσης από το δίκτυο στις συνθήκες της κατηγορίας υπέρτασης III σύμφωνα με τους κανονισμούς εγκατάστασης.

ΓΕΝΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ

Πριν απο τη χρηση

Βγάλτε τις χάρτινες προστασίες, διαφανείς μεμβράνες και αυτοκόλλητες ετικέτες από τα εξαρτήματα.

Διαπιστώστε ότι η συσκευή δεν έχει υποστεί ζημιές κατά τη διάρκεια της μεταφοράς.

Κατα τη διαρκεια της χρησης

Μην βάζετε βάρη πάνω στη συσκευή γιατί αυτά μπορούν να προκαλέσουν ζημιά.

Μην εκτίθεται τη συσκευή στους ατμοσφαιρικούς παράγοντες.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Απόσυρση της συσκευασίας

Το υλικό συσκευασίας είναι100% ανακυκλώσιμο κι είναι σημασμένο με το σύμβολο ανακύκλωσης △. Τα διάφορα μέρη της συσκευασίας δεν πρέπει να εγκαταλείπονται στο περιβάλλον, αλλά πρέπει να αποσύρονται σύμφωνα με τους κανονισμούς των τοπικών αρχών.

Απόσυρση της συσκευής

• Αυτή η συσκευή είναι σημασμένη σε συμμόρφωση με την Ευρωπαϊκή Οδηγία 2002/96/EK, Waste Electrical and Electronic Equipment (WEEE - Άχρηστος Ηλεκτρικός κι Ηλεκτρονικός Εξοπλισμός).
• Βεβαιούμενοι ότι αυτή η συσκευή αποκομίζεται με σωστό τρόπο, συνεισφέρετε στην πρόληψη των δυνητικών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία.
• Το σύμβολο πάνω στη συσκευή, ή στα έγγραφα που τη συνοδεύουν, υποδεικνύει ότι αυτή η συσκευή δεν πρέπει να μεταχειριστεί ως οικιακό απόρριμμα αλλά πρέπει να παραδοθεί στο ενδεδειγμένο σημείο περισυλλογής για την ανακύκλωση ηλεκτρικών κι ηλεκτρονικών συσκευών.

ΟΔΗΓΟΣ ΑΝΕΥΡΕΣΗΣ ΒΛΑΒΩΝ

Η συσκευή δε λειτουργεί:

• Διαπιστώστε ότι υπάρχει τάση στο δίχτυο και ότι η συσκευή είναι συνδεδεμένη με το ηλεκτρικό ρεύμα.
- Σβήστε και ξανανάψτε τη συσκευή για να βεβαιωθείτε ότι η επιλύθηκε η μη σωστή λειτουργία.

Ο απορροφητήρας δεν τραβάει ικανοποιητικά τον αέρα:

• Βεβαιωθείτε ότι η ταχύτητα αναρρόφησης είναι η επιθυμητή.
  • Βεβαιωθείτε ότι τα φίλτρα είναι καθαρά.
• Βεβαιωθείτε ότι οι έξοδοι αέρα δεν είναι μπλοκαρισμένοι

Η λάμπα δε λειτουργεί:

• Βεβαιωθείτε εάν είναι απαραίτητο να αντικαταστήσετε τη λάμπα.
• Βεβαιωθείτε εάν η λάμπα έχει τοποθετηθεί σωστά.

ΣΕΡΒΙΣ

Πριν επικοινωνήσετε με το Σέρβις:

1. Βεβαιωθείτε ότι δεν είναι δυνατόν να επιλύσετε μόνοι σας το πρόβλημα στη βάση των σημείων όπως αυτά περιγράφονται στο "Οδηγός ανεύρεσης βλαβών".
2. Σβήστε και ξανανάψτε τη συσκευή για να βεβαιωθείτε ότι η επιλύθηκε η μη σωστή λειτουργία.

Εάν μετά από τους παραπάνω ελέγχους η μη σωστή λειτουργία συνεχίζεται, επικοινωνήστε με την πιο κοντινή Υπηρεσία

Υποστήριξης. Αναφέροντας πάντα:

- Μια μικρή περιγραφή της βλάβης

• Τον τύπο και το μοντέλο της συσκευής

- Τον αριθμό Υποστήριξης (είναι ο αριθμός που βρίσκεται μετά τη λέξη ΥΠΗΡΕΣΙΑ στην πινακίδα μητρώου), που βρίσκεται στο εσωτερικό της συσκευής. Ο αριθμός της υπηρεσίας Υποστήριξης αναφέρεται και στο βιβλιαράκι εγγύησης.

• Την πλήρη διεύθυνση σας

• Τον αριθμό του τηλεφώνου σας.

SERVICE

0000 000 00000

από που είναι αναγκαία μια επιδιόρθωση, απευθυνθείτε σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης (έχοντας έτσι την εγγύηση για τη χρησιμοποίηση αυθεντικών ανταλλακτικών καθώς και μίας σωστής επιδιόρθωσης).

ΚΑΘΑΡΙΟΤΗΤΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Μη χρησιμοποιείτε μηχανήματα καθαρισμού που ρίχνουν ατμό.
• Αποσυνδέστε τη συσκευή από το ηλεκτρικό ρεύμα.

ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε καθαριστικά που μπορούν να διαβρώσουν ή να λειάνουν. Εάν, για κάποιο λόγο, ένα από αυτά τα προϊόντα έρθει σε επαφή με τη συσκευή, καθαρίστε το αμέσως με ένα υγρό πανί.

- Καθαρίστε με ένα υγρό πανί τις επιφάνειες. Εάν είναι πολύ βρώμικο, προσθέστε στο νερό κάποια σταγόνα από απορρυπαντικό για πιάτα. Στεγνώστε με ένα στεγνό πανί.

ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε σφουγγάρια λείανσης, μεταλλικά σφουγγαράκια ή σπάτουλες. Η χρησιμοποίηση τους, με το χρόνο, μπορεί να προκαλέσει ζημιές στις εμαγιέ επιφάνειες.

- Χρησιμοποιείτε ειδικά καθαριστικά για την καθαριότητα της συσκευής και ακολουθείστε τις οδηγίες του Κατασκευαστή.

ΙΣΗΜΑΝΤΙΚΟ: καθαρίστε τα φίλτρα τουλάχιστον μια φορά το μήνα για να βγάλετε τα υπολείμματα από λάδι και λίπη.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• χρησιμοποιείτε προστατευτικά γάντια.
• αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.

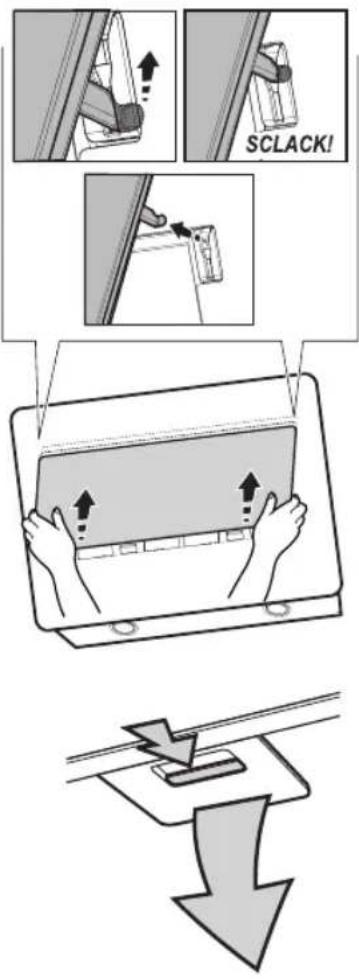

ФІАТРА ГІА ЛІПН

Το μεταλλικό φίλτρο για λίπη έχει απεριόριστη διάρκεια και πρέπει να πλένεται μία φορά το μήνα στο χέρι ή στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και σε σύντομο κύκλο. Μετά το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για λίπη μπορεί να θαμπώσει, χωρίς ωστόσο να μειωθεί η αποτελεσματικότητά του. Ανοίξτε τον πίνακα αναρρόφησης (περιστρέψτε προς τα πάνω).

Σημείωση: δεν είναι απαραίτητο να αφαιρέσετε τον πίνακα.

Αφαιρέστε τη λαβή για να βγάλετε το φίλτρο.

Μετά το πλύσιμο και το στέγνωμα του φίλτρου, ακολουθήστε την αντίστροφη διαδικασία για να το τοποθετήσετε ξανά.

SCLACK!

ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (μόνο για μοντέλα με λειτουργία φιλτραρίσματος)

Συγκρατεί τις δυσάρεστες οσμές από το μαγείρεμα.

Αντικαθιστάτε το φίλτρο ενεργού άνθρακα κάθε 4 μήνες

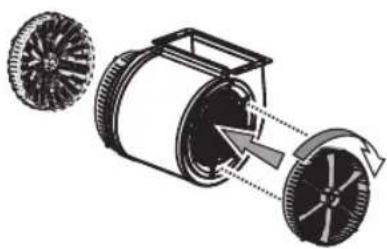

Τοποθέτηση ή αντικατάσταση του φίλτρου ενεργού άνθρακα

1. Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό δίκτυο.
2. Ανοίξτε και αφαιρέστε από τη θέση του τον πίνακα αναρρόφησης.
3. Αφαιρέστε τα φίλτρα για λίπη.
4. Τοποθετήστε ένα φίλτρο ενεργού άνθρακα σε κάθε πλευρά, καλύπτοντας και τις δύο προστατευτικές σχάρες της φτερωτής του μοτέρ. Περιστρέψτε δεξιόστροφα τα φίλτρα, ώστε να τα ασφαλίσετε στους κεντρικούς πείρους.
   Για την αφαίρεση, ακολουθήστε την ίδια διαδικασία με αντίστροφη σειρά.
   Τοποθετήστε ξανά τα φίλτρα για λίπη και τον πίνακα αναρρόφησης.

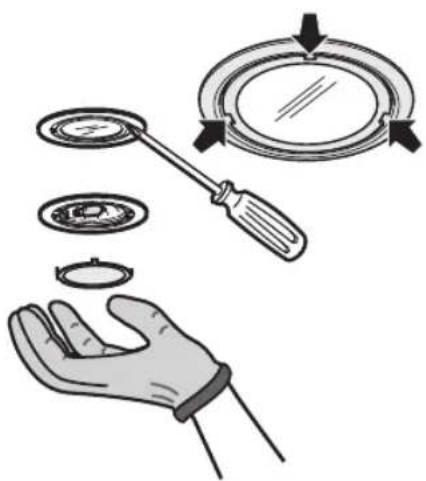

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΩΝ ΑΛΟΓΟΝΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Χρησιμοποιείτε μόνο λαμπτήρες αλογόνου 20W το μέγ. - G4.

1. Αποσυνδέστε τον απορροφητήρα από το οικιακό ηλεκτρικό δίκτυο.
2. Χρησιμοποιήστε ένα μικρό ίσιο κατσαβίδι ως μοχλό κοντά στα τρία σημεία που φαίνονται στην εικόνα για να αφαιρέσετε το κάλυμμα.
3. Αφαιρέστε τον καμένο λαμπτήρα από το ντουί και αντικαταστήστε τον.
4. Τοποθετήστε ξανά το κάλυμμα (στερέωση με πίεση).

Αφαιρέστε όλα τα εξαρτήματα από τις συσκευασίες. Ελέγξτε εάν περιλαμβάνονται όλα τα εξαρτήματα.

• Συναρμολογημένος απορροφητήρας με μοτέρ, λαμπτήρες και τοποθετημένα φίλτρα για λίπη (1 ή 2 φίλτρα για λίπη ανάλογα με το μοντέλο).
- Οδηγίες τοποθέτησης και χρήσης
• 1 οδηγός διάτρησης
• 1 - προσαρμογέας Torx T10
• 1 - προσαρμογέας Torx T20
• 1 διάφραγμα
• 3 ouπα τοίχου ∅ 8mm
• 3 βίδες ∅ 5×45
• 3 βίδες ∅ 3,5×9,5
• 1 ροδέλα ∅ 5,3×2
• 1 σφιγκτήρας καλωδίου
- Нлектрико калώδιο
• 2 φίλτρα ενεργού άνθρακα

ΕΓΚΑΤΑΣΤΑΣΗ - ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ

Ο απορροφητήρας έχει σχεδιαστεί για εγκατάσταση στη «λειτουργία φιλτραρίσματος».

Λειτουργία φιλτραρίσματος

Ο αέρας διέρχεται από το(τα) φίλτρο(α) ενεργού άνθρακα, φιλτράρεται και ανακυκλώνεται στο χώρο.

ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η ανακυκλοφορία του αέρα εκτελείται σωστά.

Εάν ο απορροφητήρας δεν διαθέτει φίλτρο(α) ενεργού άνθρακα, πρέπει να το(τα) παραγγείλετε και να το(τα) τοποθετήσετε πριν από τη χρήση.

Η εγκατάσταση του απορροφητήρα πρέπει να εκτελείται σε καθαρό χώρο, μακριά από παράθυρα, πόρτες και πηγές θερμότητας.

Ο απορροφητήρας παρέχεται με όλα τα απαραίτητα υλικά για εγκατάσταση στους περισσότερους τύπους οροφών/τοίχων. Παρόλ' αυτά, πρέπει να απευθυνθείτε σε έναν εξειδικευμένο τεχνικό, ώστε να βεβαιωθείτε για την καταλληλότητα των υλικών ανάλογα με τον τύπο τοίχου/οροφής.

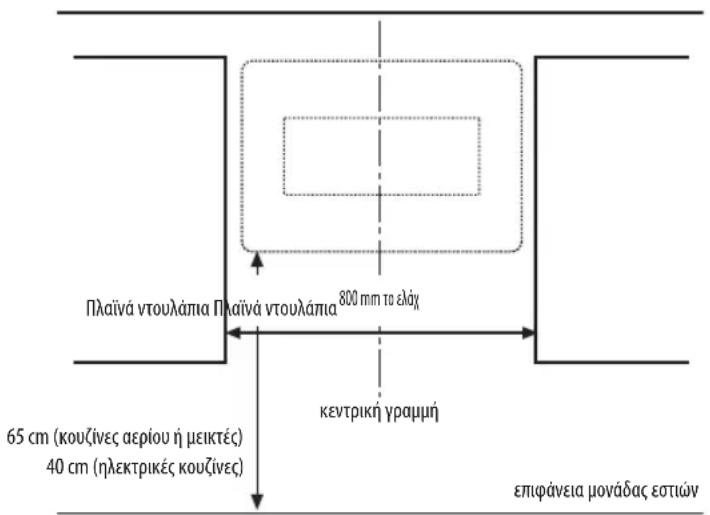

ΔΙΑΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Πλαϊνά ντουλάπια Πλαϊνά ντουλάπια 800 mm to ελάχ κεντρική γραμμή 65 cm (κουζίνες αερίου ή μεικτές) 40 cm (ηλεκτρικές κουζίνες) επιφάνεια μονάδας εστιών

ΕΓΚΑΤΑΣΤΑΣΗ - ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ

Οι αριθμοί των παρακάτω οδηγιών αναφέρονται στα σχέδια που παρέχονται στις τελευταίες σελίδες του παρόντος εγχειριδίου με την αντίστοιχη αρίθμηση.

ΣΗΜΑΝΤΙΚΟ: Ο απορροφητήρας είναι διαμορφωμένος για χρήση στη λειτουργία φιλτραρίσματος.

Το φίλτρο ενεργού άνθρακα παρέχεται μαζί με τη συσκευή και πρέπει να τοποθετηθεί στο τέλος της εγκατάστασης.

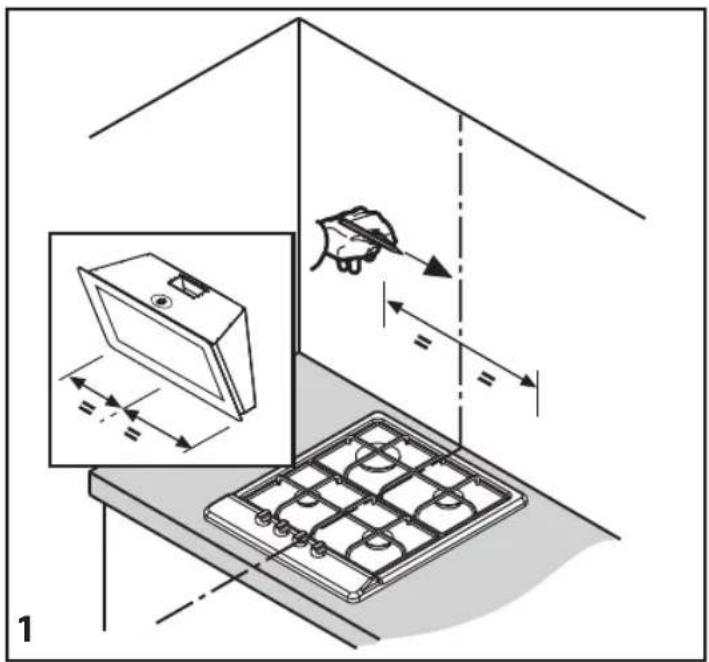

1. Σχεδιάστε στον τοίχο μια κατακόρυφη κεντρική γραμμή.

2. Τοποθετήστε τον οδηγό διάτρησης στον τοίχο (στερεώστε τον με αυτοκόλλητη ταινία): η κατακόρυφη κεντρική γραμμή στον οδηγό διάτρησης πρέπει να αντιστοιχεί στην κεντρική γραμμή που σχεδιάσατε στον τοίχο.

Σημείωση: το κάτω άκρο του οδηγού διάτρησης πρέπει να αντιστοιχεί στο κάτω άκρο του απορροφητήρα.

ΣΗΜΑΝΤΙΚΟ: Το κάτω άκρο του οδηγού διάτρησης πρέπει να έχει ελάχιστη απόσταση 40 cm (στην περίπτωση ηλεκτρικών εστιών) ή 65 cm (στην περίπτωση εστιών αερίου).

1. Ανοίξτε 3 οπές όπως φαίνεται στο σχέδιο.
2. Απομακρύνετε τον οδηγό διάτρησης από τον τοίχο, τοποθετήστε τα 2 ούπα και τις 2 βίδες στον τοίχο και βεβαιωθείτε ότι προεξέχουν κατά 5 mm περίπου. Τοποθετήστε το τρίτο ούπα στην κάτω οπή.
3. Τοποθετήστε στο άνοιγμα εξόδου αέρα του απορροφητήρα την πλαστική σχάρα
4. Στερεώστε τον απορροφητήρα στις βίδες στερέωσης μέσω των ειδικών πίσω οπών.
5. Αφαιρέστε τον πίνακα αναρρόφησης:

a. περιστρέψτε τον πίνακα προς τα πάνω

b. πιέστε με δύναμη τον πίνακα προς τα πάνω

c. αφαιρέστε τον πίνακα από τη θέση του

1. Αφαιρέστε τα φίλτρα για λίπη.
2. Τοποθετήστε τη ροδέλα και τη βίδα ασφαλείας στην κάτω οπή.
3. Στερεώστε οριστικά τον απορροφητήρα στον τοίχο σφίγγοντας ακόμη περισσότερο τις δύο βίδες στερέωσης.
4. Τοποθετήστε το ηλεκτρικό καλώδιο στην ειδική υποδοχή.
5. Στερεώστε το καλώδιο στο σφιγκτήρα καλωδίου.

ΣΗΜΑΝΤΙΚΟ: Το βήμα αυτό είναι υποχρεωτικό. Με τον τρόπο αυτό αποφεύγεται η κατά λάθος αποσύνδεση του ηλεκτρικού καλωδίου.

Συνδέστε τη μονάδα στο οικιακό ηλεκτρικό δίκτυο.

1. Τοποθετήστε τα φίλτρα ενεργού άνθρακα, ώστε να καλύπτουν το μοτέρ. Περιστρέψτε τα φίλτρα, ώστε να τα ασφαλίσετε στους κεντρικούς πείρους.

2. Τοποθετήστε ξανά τα φίλτρα για λίπη.

3. Τοποθετήστε ξανά τους πίνακες.

Ελέγξτε εάν ο απορροφητήρας λειτουργεί ανατρέχοντας στην παράγραφο «Περιγραφή και χρήση του απορροφητήρα».

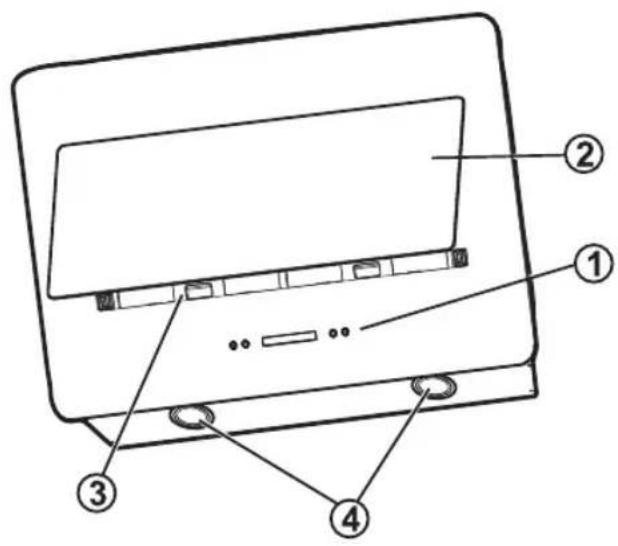

ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ

1. Πίνακας διακοπτών.
2. Πίνακας αναρρόφησης.
3. Φίλτρα για λίπη.
4. Λαμπτήρες αλογόνου.

1. Πλήκτρο απενεργοποίησης / μείωσης ταχύτητας (ισχύος) αναρρόφησης
2. Πλήκτρο ενεργοποίησης / αύξησης ταχύτητας (ισχύος) αναρρόφησης
3. Πλήκτρο ενεργοποίησης/απενεργοποίησης χρονοδιακόπτη:

επιβραδύνει κατά 5 λεπτά την απενεργοποίηση της επιλεγμένης ταχύτητας (ισχύος) αναρρόφησης.

Σημείωση: με το πλήκτρο αυτό μπορεί επίσης να εκτελεστεί «επαναφορά της επισήμανσης κορεσμού φίλτρων»

1. Πλήκτρο ενεργοποίησης/απενεργοποίησης φωτισμού
2. Οθόνη, εμφανίζει τα εξής:

a. Ταχύτητα (ισχύς) αναρρόφησης: η ένδειξη περιοτρέφεται ανάλογα με την επιλεγμένη ταχύτητα (ισχύ) αναρρόφησης.

Λειτουργία ασφαλείας: η ένδειξη αναβοσβήνει.
b. Κορεσμός φίλτρου για λίπη: όταν ανάψει, εκτελέστε συντήρηση του φίλτρου.
c. Χρονοδιακόπτης
d. Κορεσμός φίλτρου ενεργού άνθρακα: όταν ανάψει η ένδειξη, εκτελέστε συντήρηση του φίλτρου.

Σημείωση: η λειτουργία αυτή είναι συνήθως απενεργοποιημένη και ενεργοποιείται μόνο όταν ο απορροφητήρας χρησιμοποιείται στη λειτουργία φίλτραρίσματος (με το φίλτρο ενεργού άνθρακα τοποθετημένο).

Για το σκοπό αυτό, ακολουθήστε την παρακάτω διαδικασία:

• απενεργοποιήστε τον απορροφητήρα.
• κρατήστε πατημένα ταυτόχρονα τα πλήκτρα 1 και 3 μέχρι η ένδειξη να σταματήσει να αναβοσβήνει (απενεργοποίηση ένδειξης) και να ανάψει σταθερά (ενεργοποίηση ένδειξης).
• αφήστε τα πλήκτρα.

Για να απενεργοποίησετε τη λειτουργία, επαναλάβετε τη διαδικασία. Η ένδειξη θα σταματήσει να ανάβει σταθερά (ενεργοποίηση ένδειξης) και θα αρχίσει να αναβοσβήνει (απενεργοποίηση ένδειξης).

e. Φωτισμός

Λειτουργία ασφαλείας

Ο απορροφητήρας διαθέτει αισθητήρα, ο οποίος σε περίπτωση ξαφνικής αύξησης της θερμοκρασίας, ενεργοποιεί τη λειτουργία αναρρόφησης του απορροφητήρα μέχρι να επιτευχθεί αισθητή μείωση της θερμοκρασίας.

Επαναφορά επισήμανσης κορεσμού φίλτρων

Μετά τη συντήρηση των φίλτρων, πατήστε το πλήκτρο 3 μέχρι να σβήσει η ένδειξη.

a b c d e 1 2 5 3 4
