MANUAL DE UTILIZADOR DWER 7880 IN BAUKNECHT

P Manual de uso e manutenção

A SUA SEGURANÇA E A DOS OUTROS É MUITO IMPORTANTE

Este manual e o próprio aparelho possuem importantes informações relativas à segurança, que devem ser lidas e respeitadas sempre.

Este é o símbolo para observar a prudência, relativo à segurança, o qual adverse os riscos potenciais para o utilizador e as outras pessoas.

Todas as mensagens referentes à segurança serão antecedidas pelo símbolo de alerta e pelos seguintes termos:

PERIGO:

indica uma situação perigosa que, se não for evitada, provoca lesões graves.

ADVERTÊNCIA:

indica uma situação perigosa que, se não for evitada, poderá provocar lesões graves.

Todas as mensagens referentes à segurança especificam o perigo/advertência potencial a que se referem e indicam como reduzir os riscos de lesões, danos e choques eléctricos consequentes de um uso não correcto do aparelho. Respeitar escrupulosamente as seguintes instruções:

- A instalação ou a manutenção deve ser executada por um técnico especializado, em conformidade com as instruções do fabricante e respeitando as normas locais vigentes em matéria de segurança. Não concertar ou substituir qualquer parte do aparelho se não for especificamente escrito no manual de uso.

- O aparelho deve estar desligado da rede eléctrica antes de realizar qualquer intervenção de instalação.

- É obrigatório ligar o aparelho à terra. (Não é possível para exaustores de classe II identificados com o símbolo □ na etiqueta de características).

- O cabo de alimentação deve ser suficientemente comprido para permitir a conexão do aparelho com a tomada da rede.

- Não puxar o cabo de alimentação do aparelho para retirá-lo da tomada de corrente.

- Depois de ter terminado a instalação, os componentes eléctricos não deverão ficar mais acessíveis ao utilizador.

- Não tocar o aparelho com partes do corpo húmidas e não utilizá-lo descalço.

- A utilização do aparelho não é permitida às pessoas (incluídas crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência ou conhecimento, a não ser que tenham tido instruções referentes ao uso do aparelho por parte de pessoas responsáveis da sua segurança.

- Não reparar ou substituir qualquer parte do aparelho, se não especificamente indicado no manual. Todos os restantes serviços de manutenção deverão ser realizados por um técnico especializado.

- As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

- Quando se fura a parede prestar atenção para não danificar as conexões eléctricas e/ou tubos.

- Os tubos de ventilação devem ser sempre colocados para o ar livre.

- O fabricante declina qualquer responsabilidade para os usos não apropriados ou pelas programações erradas dos comandos

- Uma manutenção e limpeza constante garantem o bom funcionamento e as boas performances do aparelho. Limpar frequentemente todas as incrustações das superfícies sujas para evitar a acumulação de gorduras. Retirar e limpar ou mudar o filtro frequentemente.

- Não cozinhar comida com chamas (flambé) debaixo do aparelho. O uso da chama poderia provocar um incêndio.

- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros pode levar a riscos de incêndio.

- O ar de escoamento não deverá ser escoado pelo tubo utilizado para evacuar os fumos produzidos pelos aparelhos de combustão de gás ou outros combustíveis; deve ter uma saída independente. Devem ser respeitadas todas as normas nacionais relativas ao escoamento de ar.

- Se o exaustor for utilizado junto a outros aparelhos que utilizam gás ou outros combustíveis, a pressão negativa da divisão não deve ser superior a 4 Pa (4x 10-5 bar). Por isto, assegure-se que a divisão esteja arejada convenientemente.

- Não deixe tachos sem vigilância quando fritar comida, porque o óleo de cozimento poderia inflamar-se.

- Antes de tocar as lâmpadas verificar se estão frias.

- Podem ocorrer riscos de choque eléctrico por isso não utilizar ou deixar o exaustor sem lâmpadas e as lâmpadas dever ser montadas correctamente.

- O exaustor não é uma superfície de apoio, sendo assim não colocar objectos sobre ele nem sobrecarregar o exaustor.

- Utilizar luvas para fazer todas as operações de instalação e manutenção.

- O produto não é idóneo para ser utilizada ao ar livre.

- Quando a placa estiver em funcionamento, as partes acessíveis do exaustor podem ficar quentes.

Eliminação de electrodomésticos

• Este produto foi fabricado com material reciclável ou re-utilizável. Eliminá-lo segundo as normas locais para a eliminação de resíduos. Antes de eliminá-lo, corte o cabo de alimentação para torná-lo inutilizável.
• Para ulteriores informações sobre o tratamento, recuperação e reciclagem dos electrodomésticos, contactar o departamento local idóneo, o serviço de recolha dos resíduos domésticos ou a loja onde o produto foi adquirido.

GUARDAR ESTAS INSTRUÇÕES

INSTALAÇÃO

Depois de ter desembalado o aparelho verificar se não ficou danificado ao ser transportado. Se houver problemas, contactar o revendedor ou o Serviço de Assistência a Clientes. Para eventuais danos, recomenda-se remover o aparelho da base de poliestireno somente antes de ser instalado.

DISPOSIÇÃO PARA A INSTALAÇÃO

! AVISO:

este é um produto pesado; o exaustor só deve ser elevado e instalado por duas ou mais pessoas.

A distância mínima entre o suporte das panelas em cima da placa e a parte inferior do exaustor não deve ser inferior a 40 cm, no caso de fogões eléctricos, e a 65 cm, no caso de fogões a gás ou mistos.

Antes da instalação, verifique também as distâncias mínimas indicadas no manual do fogão.

Se as instruções de instalação do fogão especificarem uma distância maior entre este e o exaustor, esta deverá ser respeitada.

LIGAÇÃO ELÉCTRICA

Verifique se a tensão eléctrica especificada na chapa de características do aparelho corresponde à tensão da rede eléctrica.

Esta informação pode ser encontrada no interior do exaustor, por baixo do filtro de gordura.

A substituição do cabo de alimentação (tipo H05 VV-F 3 x 0,75 mm ^2 ) deve ser efectuada por um electricista qualificado. Contacte um centro de assistência autorizado.

Se o exaustor estiver equipado com uma ficha eléctrica, ligue a ficha a uma tomada que cumpra os regulamentos em vigor, situada num local acessível após a instalação. Se não existir qualquer ficha (ligação directa à corrente eléctrica) ou se a tomada não estiver situada num local acessível, instale um interruptor de alimentação de dois pólos padrão, que irá permitir o isolamento total da corrente eléctrica no caso de condições de sobretensão de categoria III, de acordo com os regulamentos de instalação.

RECOMENDAÇÕES GERAIS

Antes da utilização

Remover protecções de papelão, películas transparentes e etiquetas adesivas dos acessórios.

Verificar se o aparelho não sofreu danificações ao ser transportado.

Durante a utilização

Não apoiar pesos sobre o aparelho porque poderiam danificá-lo.

Não expor o aparelho aos agentes atmosféricos.

CONSELHOS PARA A PROTECÇÃO DO AMBIENTE

Eliminação da embalagem

A embalagem pode ser 100% reciclada como está assinalado pelo símbolo de reciclamento. As várias peças da embalagem não devem ser jogadas fora no ambiente, mas devem ser eliminadas num local em que os regulamentos das autoridades locais o permitam.

Eliminação do aparelho

• Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (CEE).
• Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.
• O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico.

GUIA PARA A PROCURA DE AVARIAS

O aparelho não funciona:

• Verificar se há tensão na rede e se o aparelho está conectado à rede de energia eléctrica.
• Desligar e voltar a ligar o aparelho para verificar se o inconveniente foi resolvido.

O exaustor não aspira bem:

• Verificar se a velocidade de aspiração é aquela que se deseja;
• Verificar se os filtros estão limpos;
• Verificar se as saídas do ar não estão obstruídas;

A lâmpada não funciona:

• Verificar se é necessário substituir a lâmpada;
• Verificar se a lâmpada está montada correctamente.

SERVIÇO DE ASSISTÊNCIA

Antes de contactar o Serviço de Assistência:

1. Verificar se não é possível resolver o problema sozinho baseando-se nos itens descritos no "Guia procura avarias".
2. Desligar e voltar a ligar o aparelho para verificar se o problema ficou resolvido.

Se depois de ter feito os controlos acima mencionados o problema permanecer, contactar o Serviço de Assistência mais perto.

Indicar sempre:

• uma breve descrição da avaria;
• o tipo e o modelo exacto do aparelho;
• o número da Assistência (é o número que está colocado depois da palavra SERVICE na plaquinha da matrícula), posto dentro do aparelho. O número Assistência também está citado no livro da garantia;
• o seu endereço completo;
• o seu número telefónico;

SERVICE

0000 000 00000

Se for necessário um conserto, contactar um Centro de Assistência Técnica autorizado (para garantir a utilização das peças sobresselentes originais e um conserto correcto).

LIMPEZA

• Não usar máquinas de limpar que utilizem jactos de vapor.
• Desconectar o aparelho da rede eléctrica.

IMPORTANTE: não usar detergentes corrosivos ou abrasivos. Se, inadvertamente, um destes produtos entrar em contacto com o aparelho, limpá-lo imediatamente com um pano húmido.

- Limpar com um pano húmido as superfícies. Se estiverem muito sujas, adicionar à água algumas gotas de detergente para pratos. Enxugar com pano seco.

IMPORTANTE: não utilizar esponjas abrasivas, palha-de-aço ou raspadores metálicos. O emprego destes produtos, com o passar do tempo, poderia estragar as superfícies esmaltadas.

- Usar detergentes específicos para a limpeza do aparelho e respeitar as indicações do Fabricante.

IMPORTANTE: limpar os filtros pelo menos uma vez por mês para eliminar os resíduos de óleos e gorduras.

MANUTENÇÃO

ADVERTÊNCIA

• utilize luvas de protecção.
• desligue o aparelho da rede eléctrica.

FILTROS DE GORDURA

O filtro de gordura metálico tem uma duração ilimitada e deve ser lavado uma vez por mês, à mão ou na máquina de lavar loiça, a baixa temperatura e num ciclo de curta duração. Com a lavagem na máquina de lavar loiça, o filtro de gordura poderá ficar opaco, mas o seu poder de filtragem mantém-se inalterado.

Abra o painel de aspiração (rode para cima).

Nota:não é necessário remover o painel.

Extraia a pega para retirar o filtro.

Depois de lavado e seco, proceda na ordem inversa para o montar.

SCLACKI

FILTRO DE CARBONO (apenas para os modelos com instalação de filtragem)

Retém os odores desagradáveis resultantes da cozedura.

Substitua o filtro de carbono a cada 4 meses.

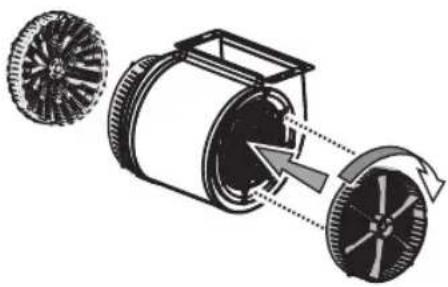

Montagem ou substituição do filtro de carbono

1. Desligue o exaustor da corrente eléctrica.
2. Abra e remova o painel de aspiração da sua sede.

3. Retire os filtros de gordura.

4. Coloque um filtro de carbono nas partes laterais, de coberturas de ambas as grelhas de protecção do rotor do motor. Rode os filtros para a direita, para bloqueá-los aos pernos centrais.

Para desmontar, siga a ordem inversa.

Volte a montar os filtros de gordura e o painel de aspiração.

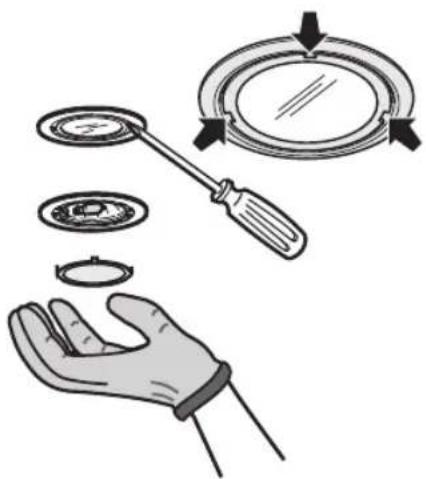

1. Desligue o exaustor da corrente eléctrica doméstica.
2. Utilize uma pequena chave de fendas para introduzir junto dos três pontos indicados e retire a cobertura da luz.
3. Retire a lâmpada danificada e insira uma nova.
4. Volte a fechar a cobertura da luz (fixação por encaixe).

Extraia todos os componentes das respectivas embalagens. Verifique se estão incluídos todos os componentes.

• Exaustor com motor, lâmpadas e filtros de gordura instalados (1 ou 2 filtros de gordura dependendo do modelo).
• Instruções de montagem e utilização
• 1 gabarito de montagem
  • 1 - adaptador Torx T10
  • 1 - adaptador Torx T20
• 1 deflector
• 3 buchas de parede de ∅ 8mm
  • 3 parafusos ∅ 5x45
  • 3 parafusos ∅ 3,5x9,5
  • 1 anilha ∅ 5,5x9,5
• 1 trava-cabo
• Cabo eléctrico
• 2 filtros de carbono

INSTALAÇÃO - INSTRUÇÕES PRELIMINARES DE MONTAGEM

O exaustor foi projectado para ser instalado na "Versão de filtragem".

Versão de filtragem

O ar é filtrado passando através de um/uns filtro/s de carbono e, depois, volta a circular no ambiente em redor

IMPORTANTE: Certifique-se de que a recirculação do ar é feita com facilidade.

Se o exaustor não estiver equipado com o filtro/s de carbono, este/s deve/m ser encomendado/s e montado/s antes do uso

A instalação do exaustor deverá ser realizada longe de áreas muito sujas, janelas, portas e fontes de calor.

O exaustor é fornecido com todo o material necessário para uma instalação na maioria das paredes/tectos. Contudo, é necessário contactar um técnico qualificado para verificar se os materiais são adequados ao tipo de parede/tecto.

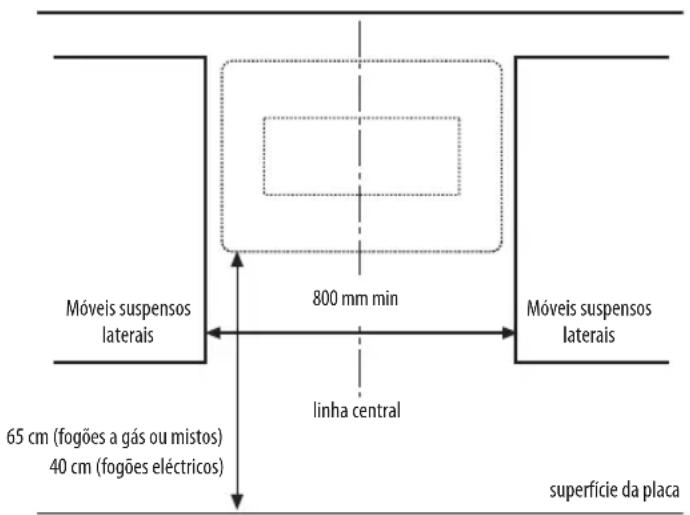

DIMENSÕES DE INSTALAÇÃO

Móveis suspensos laterais 65 cm (fogões a gás ou mistos) 40 cm (fogões eléctricos) 800 mm min linha central Móveis suspensos laterais superfície da placa

INSTALAÇÃO - INSTRUÇÕES DE MONTAGEM

As instruções em sequência numérica indicadas a seguir, referem-se aos desenhos que pode encontrar na última página deste manual, contendo a respectiva numeração.

IMPORTANTE: O exaustor é fornecido na versão de filtragem.

O filtro de carbono é fornecido com o aparelho e deve ser colocado no final da instalação.

1. Trace na parede uma linha vertical central.
2. Aplique o esquema de perfuração na parede (fixe com fita cola): a linha central vertical impressa no esquema de perfuração deverá corresponder à linha central desenhada na parede.
   Nota: o rebordo inferior do esquema de perfuração deverá corresponder ao rebordo inferior do exaustor.
   IMPORTANTE: O rebordo inferior do esquema de perfuração deverá ter uma distância mínima de 40 cm (no caso de placas eléctricas) ou de 65 cm (no caso de placas a gás).
3. Faça 3 furos conforme indicado no desenho.
4. Retire o gabarito de perfuração da parede, introduza as 2 buchas e os 2 parafusos na parede, garantindo que sobressaem cerca de 5 mm e introduza a terceira bucha no furo inferior.
5. Instale, no furo de saída de ar do exaustor, a grelha de plástico.
6. Encaixe o exaustor aos parafusos de fixação através do respectivo furo posterior.
7. Retire o painel de aspiração:

a. rode o painel para cima.

b. empurre o painel para cima com força.

c. remova o painel da sua sede.

1. Retire os filtros de gordura.
   9 Introduza a anilha e os parafusos de segurança no furo inferior.
2. Fixe definitivamente o exaustor à parede, apertando os dois parafusos de fixação.
3. Insira o cabo eléctrico no respectivo alojamento.
4. Prenda o cabo eléctrico ao porta-cabo.

IMPORTANTE: Esta operação deve ser efectuada obrigatoriamente. Impede que o cabo eléctrico se desligue acidentalmente.

Efectue a ligação à rede eléctrica doméstica.

1. Monte os filtros de carbono de cobertura do motor. Rode os filtros para bloqueá-los aos pernos centrais.
2. Monte novamente os filtros de gordura.
3. Monte novamente os painéis.

Verifique o funcionamento do exaustor, consultando o parágrafo relativo à descrição e utilização do exaustor.

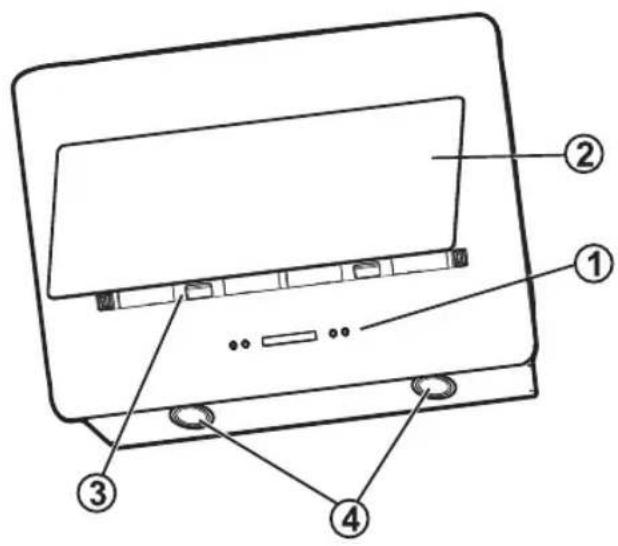

DESCRIÇÃO E UTILIZAÇÃO DO EXAUSTOR

1. Painel de controlo
2. Painel de aspiração
3. Filtros de gordura
4. Lâmpadas de halogéneo

1. Tecla OFF/Diminuição da velocidade (potência) de aspiração
2. Tecla ON/Aumento da velocidade (potência) de aspiração
3. Tecla ON/OFF Temporizador: atrasa 5 minutos a desactivação da velocidade (potência) de aspiração seleccionada.

Nota: a tecla também tem a função de "Reset da indicação de saturação dos filtros"

a b c d e 1 1 1 1 5

1. Tecla ON/OFF das luzes
2. Visor, exibe:

a. Velocidade (potência) de aspiração: o indicador roda em conformidade com a velocidade (potência) de aspiração seleccionada.

Funcionamento de segurança: o indicador pisca.
b. Saturação filtro gordura: quando se acender, realize a manutenção do filtro.
c. Temporizador
d. Saturação filtro com carbono activo: quando se acender, realize a manutenção do filtro.

Nota: esta função está normalmente desactivada e é activada apenas se o exaustor for utilizado na versão de filtragem (com o filtro com carbono instalado).

Para isso, proceda do seguinte modo:

• desligue o exaustor.
• mantenha premidas as teclas 1 e 3 em simultâneo até a luz do indicador passar de intermitente (indicador desactivado) a fixa (indicador activado).
• liberte as teclas.

Para desactivar repetir a operação, a luz do indicador passará de fixa (indicador activado) a intermitente (indicador desactivado).

e. Iluminação

Funcionamento de segurança

O exaustor possui um sensor que, no caso de um aumento repentino da temperatura, activa o exaustor até obter uma sensível redução da temperatura.

Reset da indicação de saturação dos filtros

Após realizar a manutenção dos filtros, prima a tecla 3 até o indicador se desligar.
