MANUALE UTENTE DWER 7880 IN BAUKNECHT
1 Manuale d'uso e manutenzione
LA SICUREZZA VOSTRA E DEGLI ALTRI È MOLTO IMPORTANTE.
Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.
Questo è il simbolo di allerta, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri.
Tutti i messaggi relativi alla sicurezza saranno preceduti dal simbolo di allerta e dai seguenti termini:
PERICOLO:
indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.
AVVERTENZA:
indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi
Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo/avvertenza a cui si riferiscono ed indicano come ridurre il rischio di lesioni, danni e scosse elettriche conseguenti ad un non corretto uso dell'apparecchio. Attenersi scrupolosamente alle seguenti istruzioni:
- L'installazione o la manutenzione deve essere eseguita da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso.
• L'apparecchio deve essere scollegato dalla rete elettrica prima di effettuare qualunque intervento d'installazione.
• La messa a terra dell'apparecchio è obbligatoria. (Non è possibile per le cappe in classe II identificate col simbolo □ nell'etichetta caratteristiche). - Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio alla presa di rete.
- Non tirare il cavo di alimentazione dell'apparecchio per staccarlo dalla presa di corrente.
- Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore.
- Non toccare l'apparecchio con parti del corpo umide e non utilizzarlo a piedi nudi.
- L'utilizzo dell'apparecchio non è consentito alle persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza, a meno che non abbiano avuto istruzioni riguardanti l'uso dell'apparecchio da parte di persone responsabili della loro sicurezza. - Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente raccomandato nel manuale. Tutti gli altri servizi di manutenzione devonono essere eseguiti da un tecnico specializzato.
- I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
- Quando si fora la parete, fare attenzione a non danneggiare i collegamenti elettrici e/o tubature.
- I canali per la ventilazione devono essere sempre scaricati all'aperto.
- Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi.
- Una manutenzione e pulizia costante garantiscono il buon funzionamento e le buone prestazioni dell'apparecchio. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere e pulire o cambiare il filtro con frequenza.
• Non cucinare cibo alla fiamma (flambé) sotto l'apparecchio. L'uso di fiamma libera potrebbe causare un incendio.
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. - L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuare i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve avere l'uscita indipendente. Devono essere rispettate tutte le normativa nazionali relative allo scarico dell'aria.
- Se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4x 10–5 bar). Per questo motivo, assicuratevi che il locale sia adeguatamente arieggiato.
- Non lasciate la padella incustodita quando friggete dei cibi, in quanto l'olio di cottura potrebbe infiammarsi.
- Prima di toccare le lampade sincerarsi che siano fredde.
- Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- La cappa non è un piano d'appoggio, perciò non disporre oggetti né sovracaricare la cappa.
- Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
- Il prodotto non è idoneo all'utilizzo in esterno.
- Quando il piano cottura è in funzione le parti accessibili della cappa possono diventare calde.
Smaltimento elettrodomestici
- Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei rifiuti. Prima di disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione.
- Per ulteriori informazioni sul trattamento, recupero e riciclaggio degli elettrodomestici, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
CONSERVARE QUESTE ISTRUZIONI
INSTALLAZIONE
Dopo aver disimballato l'apparecchio verificare che non si sia danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per eventuali danni, si consiglia di rimuovere l'apparecchio dalla base di polistirolo soltanto prima dell'installazione.
PREDISPOSIZIONE PER L'INSTALLAZIONE
AVVERTENZA:
questo apparecchio è pesante; la cappa deve essere sollevata e installata solo da due o più persone.
La distanza minima fra il supporto delle padelle sul piano di cottura e la base della cappa non deve essere inferiore a 40 cm in caso di fuochi elettrici e a 65 cm in caso di fuochi a gas o misti.
Prima dell'installazione controllare anche le distanze minime indicate nel manuale del piano di cottura.
Se nelle istruzioni di installazione del piano di cottura è specificata una distanza maggiore, occorre rispettare questa distanza.
Controllare che la tensione indicata sulla targhetta del prodotto sia la stessa della rete elettrica.
Queste informazioni sono indicate all'interno della cappa, sotto il filtro antigrasso.
Il cavo di alimentazione (tipo H05 VV-F 3 x 0,75 mm²) deve essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato. Se la cappa è provvista di spina, collegare l'apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cablaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interruttore bipolare normalizzato che permetta un isolamento completo dalla rete in caso di sovratensione di categoria III, in conformità alle norme di cablaggio.
RACCOMANDAZIONI GENERALI
Prima dell'utilizzo
Rimuovere protezioni di cartone, pellicole trasparenti ed etichette adesive dagli accessori.
Verificare che l'apparecchio non abbia subito danni durante il trasporto
Durante l'utilizzo
Non appoggiare pesi sull'apparecchio in quanto essi potrebbero danneggiarlo.
Non esporre l'apparecchio agli agenti atmosferici.
CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE
Smaltimento imballaggio
il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio. Le diverse parti dell'imballaggio non devono essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.
Smaltimento prodotto
- Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
- Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.
- Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
L'apparecchio non funziona:
- Verificare che ci sia tensione in rete e che l'apparecchio sia connesso elettricamente.
- Spegnere e riaccendere l'apparecchio per accertare che l'inconveniente sia stato ovviato.
La cappa non aspira a sufficienza:
- Verificare che la velocità di aspirazione sia quella desiderata;
- Verificare che i filtri siano puliti;
- Verificare che le uscite dell'aria non siano ostruite.
La lampada non funziona:
- Verificare se è necessario sostituire la lampadina;
- verificare se la lampadina è stata montata correttamente.
SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza:
- Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca guasti".
- Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.
Se dopo suddetti controlli l'inconveniente permane, contattare il Servizio Assistenza più vicino.
Indicare sempre:
- una breve descrizione del guasto;
- il tipo ed il modello esatto dell'apparecchio;
• Il Vostro indirizzo completo;
• Il Vostro numero telefonico;
- Il numero Assistenza (è il numero che si trova dopo la parola SERVICE sulla targhetta matricola), posto all'interno dell'apparecchio. Il numero Assistenza è anche riportato sul libretto di garanzia;
SERVICE
0000 000 00000
qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).
PULIZIA
- Non usare pulitrici a getto di vapore.
- Scollegare l'apparecchio dalla rete elettrica.
IMPORTANTE: non usare detergenti corrosivi o abrasivi. Se, inavvertitamente, uno di questi prodotti dovesse venire a contatto con l'apparecchio, pulirlo subito con panno umido.
• Pulire con panno umido le superfici. Se molto sporco, aggiungere all'acqua qualche goccia di detersivo per i piatti. Asciugare con panno asciutto.
IMPORTANTE: non utilizzare spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebbe rovinare le superfici smaltate.
- Usare detergenti specifici per la pulizia dell'apparecchio ed attenersi alle indicazioni del Fabbricante
IMPORTANTE: pulire i filtri almeno una volta al mese per eliminare i residui di oli e grassi.
MANUTENZIONE
AVVERTENZA:
- utilizzare guanti protettivi.
- scollegare l'apparecchio dalla rete elettrica.
FILTRI ANTIGRASSO
Il filtro metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano od in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro grassi potrebbe opacizzarsi, ma il suo potere filtrante non cambia assolutamente.
Aprire il pannello di aspirazione (ruotare verso l'alto).
Nota: non è necessario rimuovere il pannello.
Estrarre la maniglia per togliere il filtro.
Dopo aver lavato e lasciato asciugare procedere nel senso inverso per il rimontaggio.
FILTRO AL CARBONE (solo per modelli ad installazione filtrante)
Trattiene gli odori sgradevoli derivanti dalla cottura.
Sostituire il filtro a carbone ogni 4 mesi.
Montaggio o sostituzione del filtro a carbone
- Scollegare la cappa dalla rete elettrica.
- Aprire e rimuovere dalla sua sede il pannello di aspirazione.
- Togliere i filtri antigrasso.

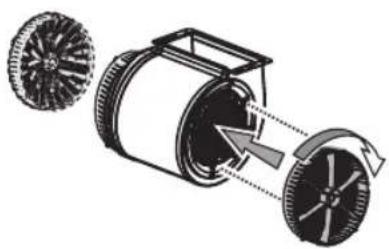

- Applicare un filtro carbone per lato, a copertura di entrambe le griglie di protezione della girante del motore. Girare i filtri in senso orario, per bloccarli ai perni centrali.
Per lo smontaggio procedere in senso inverso.
Rimontare i filtri antigrasso ed il pannello di aspirazione.
SOSTITUZIONE DELLE LAMPADE ALOGENE
AVVERTENZA:
- Usare solo lampade alogene da 20W MAX - G4.
- Scollegare la cappa dalla rete elettrica domestica.

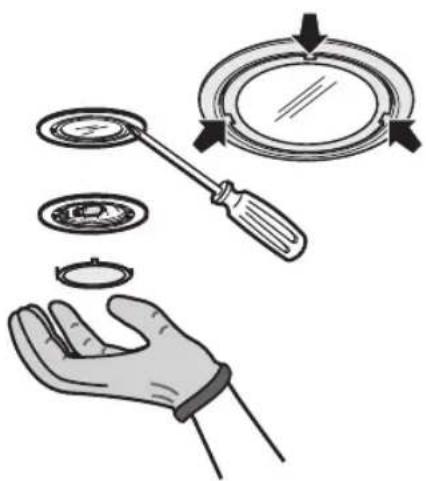

- Utilizzare un piccolo cacciavite a taglio per fare delicatamente leva in prossimità dei tre punti indicati ed estrarre la plafoniera.
- Sostituire la lampada danneggiata sfilandola dal portalampada ed inserirne una nuova.
- Richiudere la plafoniera (fissaggio a scatto).
Estrarre tutti i componenti dai pacchetti. Controllare che tutti i componenti siano inclusi.
- Cappa assemblata con motore, lampadine e filtri antigrasso installati (1 o 2 filtri antigrasso in base al modello).
- Istruzioni di montaggio ed uso
• 1 Dima di montaggio
• 1 - adattatore Torx T10
• 1 - adattatore Torx T20
• 1 deflettore
• 3 tasselli a muro ∅ 8mm
• 3 viti ∅ 5x45
• 3 viti ∅ 3,5×9,5
• 1 rondella ∅ 5,3x2
• 1 bloccacavo
• Cavo elettrico - 2 filtri carbone
INSTALLAZIONE - ISTRUZIONI PRELIMINARI DI MONTAGGIO
La cappa è progettata per essere installata in "Versione Filtrante".
Versione Filtrante
L'aria viene filtrata passando attraverso un/dei filtro/i al carbone e riciclata nell'ambiente circostante.
IMPORTANTE: Verificare che la ricircolazione dell'aria avvenga in modo agevole.
Se la cappa non è provvista di filtro/i al carbone, questo/i deve/ono essere ordinato/i e montato/i prima dell'uso.
L'installazione della cappa dovrebbe essere eseguita lontano da aree fortemente sporche, finestre, porte e fonti di calore.
La cappa ha in dotazione tutto il materiale necessario per una installazione sulla maggior parte delle pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per verificare l'idoneità dei materiali in base al tipo di parete/soffitto.

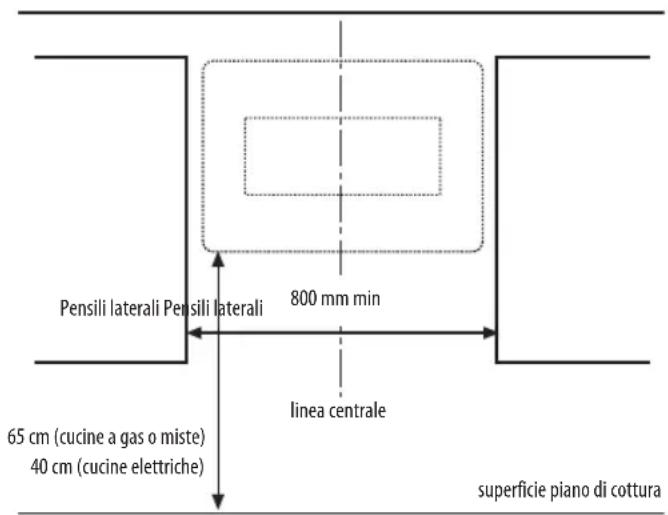

DIMENSIONI DI INSTALLAZIONE
INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO
Le istruzioni in sequenza numerica di seguito riportate, fanno riferimento ai disegni che troverete nella ultime pagine di questo manuale, contenente la rispettiva numerazione.
IMPORTANTE: La cappa è fornita in versione filtrante.
Il filtro carbone è fornito a corredo e deve essere applicato al termine dell'installazione.
- Tracciare sulla parete una linea verticale centrale.
- Applicare lo schema di foratura al muro (fissarlo con del nastro adesivo): la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro.
Nota: il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa.
IMPORTANTE: Il bordo inferiore dello schema di foratura dovrà avere una distanza minima di 40 cm (in caso di piani elettrico caso di piani a gas).
- Eseguire 3 fori come indicato nel disegno.
- Togliere la dima di foratura dalla parete, inserire i 2 tasselli e le 2 viti a muro, assicurandosi che sporgano per circa 5 mm; inserire il terzo tassello sul foro inferiore.
- Installare, sul foro di uscita aria della cappa, la griglia in plastica
- Agganciare la cappa alle viti di fissaggio attraverso l'apposita foratura posteriore.

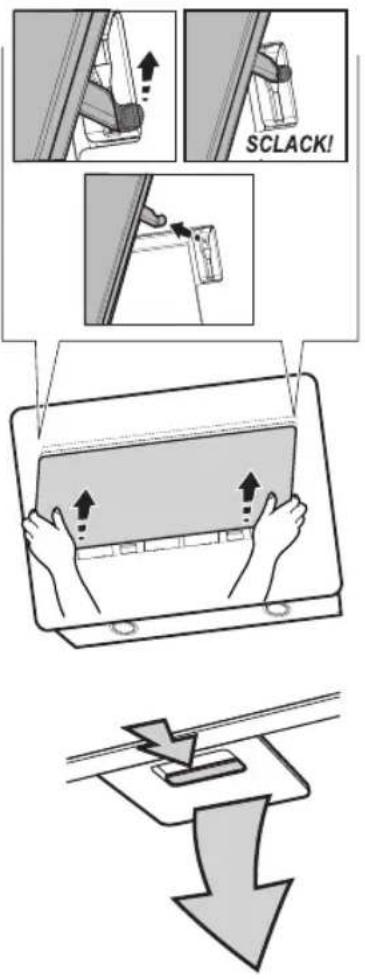

- Togliere il pannello di aspirazione:
a. ruotare il pannelloo verso l'alto.
b. spingere con decisione il pannello verso l'alto
c. rimuovere il pannello dalla sua sede
-
Togliere i filtri grassi.
-
Inserire la rondella e la vite di sicurezza nel foro inferiore.
-
Fissare definitivamente la cappa alla parete agendo ulteriormente sulle due viti di fissaggio.
- Inserire il cavo elettrico nell'apposito alloggio.
- Assicurare il cavo al bloccacavo.
IMPORTANTE: Eseguire questa operazione obbligatoriamente. Servirà per impedire disconnessioni accidentali del cavo elettr
Eseguire il collegamento con la rete elettrica domestica.
- Installare i filtri carbone a copertura del motore. Girare i filtri per bloccarli ai perni centrali.
- Rimontare i filtri grassi.
- Rimontare i pannelli.
Verificare il funzionamento della cappa, facendo riferimento al paragrafo descrizione ed uso della cappa.

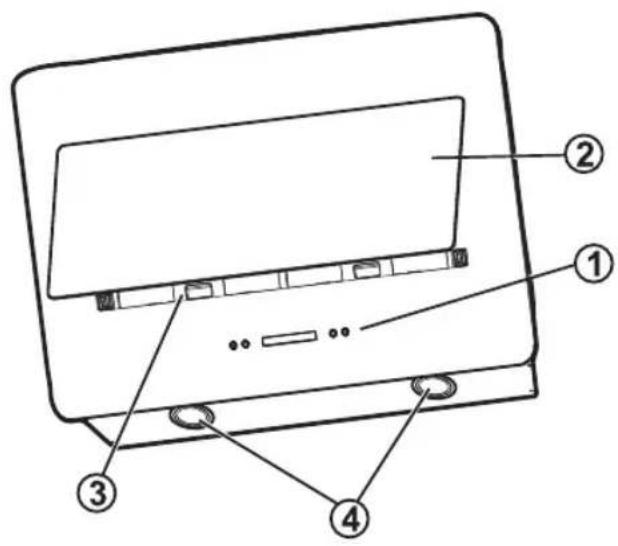

DESCRIZIONE E USO DELLA CAPPA
- Pannello comandi.
- Pannello aspirazione
- Filtri antigrasso.
- Lampade alogene.
-
Tasto OFF / Diminuzione velocità (potenza) di aspirazione
-
Tasto ON / Aumento velocità (potenza) di aspirazione
-
Tasto ON/OFF Timer: ritarda di 5 minuti lo spegnimento della velocità (potenza) di aspirazione selezionata.
Nota: il tasto ha anche la funzione di "Reset della segnalazione di saturazione filtri"
-
Tasto ON/OFF luce
-
Display, visualizza:
a. Velocità (potenza) di aspirazione: il segnalatore ruota in base alla velocità (potenza) di aspirazione selezionata.
Funzionamento di sicurezza: il segnalatore lampeggia.
b. Saturazione filtro antigrasso: quando si accende eseguire la manutenzione del filtro.
c. Timer
d. Saturazione filtro ai carboni attivi : quando il segnalatore si accende eseguire la manutenzione del filtro.
Nota: questa funzione e normalmente disabilitata e va attivata solo se la cappa è utilizzata in versione filtrante (con filtro al carbone installato).
A tale scopo procedere come segue:
- spegnere la cappa
- mantenere premuti contemporaneamente i tasti 1 e 3, fino a quando il segnalatore passa da lampeggiante (segnalatore disabilitato) a luce fissa (segnalatore abilitato).
- rilasciare i tasti.
Per disattivare ripetere l'operazione, il segnalatore passerà da luce fissa (segnalatore abilitato) a lampeggiante (segnalatore disabilitato).
e. Illuminazione
Funzionamento di sicurezza
La cappa è dotata di un sensore che, nel caso di un repentino incremento della temperatura, mette in funzione l'aspirazione della cappa sino ad ottenere una sensibile diminuizione della temperatura.
Reset della segnalazione di saturazione filtri
Dopo aver eseguito la manutenzione dei filtri, premere il tasto 3 fino allo spegnimento del segnalatore.
