GEBRUIKSAANWIJZING DWER 7880 IN BAUKNECHT

NL Handleiding voor gebruik en onderhoud

Deze handleiding en het apparaat zelf zijn uitgerust met belangrijke mededelingen die betrekking hebben op de veiligheid en die altijd gelezen en opgevolgd dienen te worden.

Dit is een waarschuwingssymbool voor de veiligheid dat de gebruiker waarschuwt voor mogelijke gevaren voor hemzelf en voor anderen.

Alle berichten die betrekking hebben op de veiligheid worden voortgegaan door een waarschuwingssymbool en door de volgende termen:

GEVAARLIJK:

geeft een gevaarlijke situatie aan die, indien deze niet voorkomen wordt, ernstige verwondingen kan veroorzaken.

WAARSCHUWING:

geeft een gevaarlijke situatie aan die, indien deze niet voorkomen wordt, ernstige verwondingen kan veroorzaken.

Alle berichten die betrekking hebben op de veiligheid specificeren het mogelijke gevaar/waarschuwing waar ze betrekking op hebben en geven aan hoe de gevaren voor verwondingen, schade en elektrische schokken als gevolg van een onjuist gebruik van het apparaat beperkt kunnen worden. Houd u altijd strikt aan de volgende aanwijzingen:

- De installatie of het onderhoud dienen uit te worden gevoerd door een gespecialiseerde technicus in overeenstemming met de aanwijzingen van de fabrikant en in overeenstemming met de plaatselijk van kracht zijnde veiligheidsnormen. Repareer of vervang nooit een willekeurig onderdeel van het apparaat als hier niet specifiek in de gebruiksaanwijzing om gevraagd wordt.

- Koppel het apparaat van het elektrische netwerk los alvorens een willekeurige installatiewerkzaamheid uit te voeren.

- Dit apparaat moet worden geaard. (Dit is niet mogelijk voor afzuigkappen van klasse II geïdentificeerd met het symbool □ op het label met de specificaties).

- De voedingskabel dient voldoende lang te zijn om een het apparaat op het stopcontact aan te kunnen sluiten.

- Trek nooit aan de voedingskabel van het apparaat om de stekker uit het stopcontact te verwijderen.

- Na de installatie mogen de elektrische onderdelen niet voor de gebruiker toegankelijk zijn.

- Raak het apparaat nooit met natte lichaamsdelen aan en maak hier nooit gebruik van als u blootvoets bent.

- Het gebruik van het apparaat is niet toegestaan aan personen (met inbegrip van kinderen) met beperkte lichamelijke, sensoriële of geestelijke capaciteiten, of door personen zonder ervaring of kennis van het apparaat tenzij ze door personen, die voor hun veiligheid verantwoordelijk zijn, ingelicht zijn over het gebruik van het apparaat.

- Repareer of vervang geen enkel onderdeel van het apparaat, tenzij dit specifiek wordt aanbevolen in de handleiding. Alle andere onderhoudswerkzaamheden moeten worden uitgevoerd door een gespecialiseerde monteur.

- Kinderen moeten in de gaten gehouden worden, om te voorkomen dat ze met het apparaat gaan spelen.

- Let er op, in het geval u gaten in de muur boort, dat u de elektrische aansluitingen en/of de buizen niet beschadigt.

- De ventilatiekanalen dienen altijd een afvoer naar de buitenlucht te hebben.

- De fabrikant wijst elke verantwoordelijkheid af voor onjuist gebruik of de verkeerde instellingen van de bedieningen.

- Een constant onderhoud en reiniging waarborgen een correcte functionering en goede prestaties van het apparaat. Verwijder regelmatig de aanzettingen van vuil op de oppervlakken om het ophopen van vet te voorkomen. Verwijder en reinig of vervang het filter regelmatig.

- Flambeer nooit het voedsel onder de afzuigkap. De aanwezigheid van open vuur kan brand veroorzaken.

- Indien de normen voor het schoonmaken van de afzuigkap, en voor het vervangen en schoonmaken van de filters niet worden nageleefd, kan dat brandgevaar opleveren.

- De afgevoerde lucht mag niet worden geloosd in een koker die wordt gebruikt voor de afvoer van rookgassen afkomstig van toestellen op verbranding van gas of andere brandstoffen, maar moet een eigen uitgang hebben. De nationale regelgeving inzake luchtafvoer moet worden nageleefd.

- Als de afzuigkap samen met andere apparaten op gas of andere brandstoffen gebruikt wordt mag de negatieve druk in de ruimte niet groter dan 4 Pa (4x 10-5 bar) zijn. Verzeker u om deze reden van het feit dat de ruimte voldoende gelucht wordt.

- Laat de pan nooit onbewaakt achter tijdens het frituren van levensmiddelen aangezien de olie vlam kan vatten.

- Verzeker u ervan, alvorens de lampen aan te raken, dat ze afgekoeld zijn.

- Maak nooit gebruik van de afzuigkap als de lampen niet correct geïnstalleerd zijn en laat hem nooit zo achter om het mogelijke gevaar voor elektrocutie te voorkomen.

- De afzuigkap is geen steunoppervlak. Plaats hier dus nooit voorwerpen op en overbelaad de afzuigkap nooit.

- Maak voor alle installatie- en onderhoudswerkzaamheden gebruik van werkhandschoenen.

- Het product is niet geschikt voor het gebruik buitenshuis.

- Wanneer de kookplaat in werking is, kunnen de toegankelijke delen van de afzuigkap heet worden.

Verwerking van huishoudelijke apparaten

• Dit product is gemaakt van recycleerbare of herbruikbare materialen. Dank het apparaat af in overeenstemming met de plaatselijke normen voor de afvalverwerking. Maak het apparaat onklaar voor gebruik, alvorens het af te danken, door de voedingskabel af te knippen.
• Neem voor overige informatie over de behandeling, de terugwinning of de recycling van huishoudelijke apparaten contact op met uw plaatselijke bestuur, de afhaaldienst van het huishoudelijk afval of de winkel waar u het apparaat gekocht heeft.

BEWAAR DEZE INSTRUCTIE

INSTALLATIE

Controleer, na het apparaat uit het verpakkingsmateriaal verwijderd te hebben, dat hij tijdens het transport niet beschadigd geraakt is. In het geval van problemen, neem contact op met de Dealer of de Klantendienst. Ter voorkoming van mogelijke beschadigingen raden we u aan om het apparaat voor de installatie uit de piepschuim base te verwijderden.

VOORBEREIDINGEN VOOR DE INSTALLATIE

WAARSCHUWING:

dit is een zwaar product; de afzuigkap mag alleen door twee of meer personen worden opgetild en geïnstalleerd.

De minimumafstand tussen de pannen op de kookplaat en de onderkant van de afzuigkap mag niet minder dan 40 cm bedragen bij elektrische kookplaten en 65 cm voor kookplaten op gas of gemengde kookplaten.

Controleer bovendien de afstanden die in de handleiding van de kookplaat zijn vermeld, voordat u de kap installeert.

Indien de installatie-instructies van de kookplaat een grotere afstand voorschrijven, dan dient u zich daar aan te houden.

Controleer of de elektrische spanning die aangegeven staat op het typeplaatje van het apparaat overeenkomt met de voedingsspanning van uw woning. U kunt deze informatie vinden op de binnenkant van de kap, onder het vetfilter.

Vervanging van de voedingskabel (type H05 VV-F 3 x 0,75 mm²) moet uitgevoerd worden door een erkend elektricien. Wendt u tot een erkend servicecentrum. Indien de kap is voorzien van een stekker, dan moet deze na de installatie worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. Als de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) of als de stekker zich niet op een toegankelijke plek bevindt, dient u een tweepolige schakelaar te installeren die aan de geldende voorschriften voldoet en die de volledige loskoppeling van het elektriciteitsnet in de overspanningscategorie III garandeert, in overeenstemming met de installatievoorschriften.

ALGEMENE AABEVELINGEN

Voor het gebruik

Verwijder de kartonnen beschermingen, het doorzichtige plastic folie en de stickers van de accessoires.

Controleer dat het apparaat tijdens het transport niet beschadigd geraakt is.

Tijdens het gebruik

Plaats nooit gewichten op het apparaat aangezien deze hierdoor beschadigd zou kunnen raken.

Stel het apparaat nooit bloot aan weersomstandigheden.

MILIEUTIPS

Verwerking verpakkingsmateriaal

Het verpakkingsmateriaal kan volledig gerecycleerd worden, hetgeen aangegeven wordt door het recycleersymbool ⚠. Het verpakkingsmateriaal mag dus niet in het milieu achtergelaten worden, maar moet volgens de voorschriften van de plaatselijke autoriteiten als afval verwerkt worden.

Verwerking product

• Dit apparaat is gemarkeerd met het merkteken in overeenstemming met de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
• Door ervoor te zorgen dat het product op de juiste manier weggegooid wordt draagt de gebruiker ertoe bij om mogelijke negatieve gevolgen voor het milieu en de gezondheid te voorkomen.
• Het symbool op het product of op de begeleidende documentatie geeft aan dat dit product niet als huisvuil behandeld moet worden maar ingeleverd moet worden bij een geschikt inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

HET OPSPOREN VAN STORINGEN

Het apparaat werkt niet:

• Controleer dat de netspanning aanwezig is en dat het apparaat elektrisch aangesloten is.
• Schakel het apparaat uit en weer in om u ervan te verzekeren dat het probleem opgelost is.

De afzuigkap zuigt niet voldoende af:

• Controleer dat u de gewenste afzuigsnelheid ingesteld heeft;
• Controleer dat de filters schoon zijn;
• Controleer dat de openingen voor de luchtafvoer niet afgesloten zijn.

De lamp functioneert niet:

• Controleer of het lampje vervangen dient te worden;
• Controleer of het lampje op correcte wijze geïnstalleerd is.

KLANTENSERVICE

Voordat u contact opneemt met de klantenservice:

1. Probeer het probleem eerst zelf op te lossen op basis van de in "Het opsporen van storingen" beschreven punten.
2. Schakel het apparaat uit en vervolgens weer in om te bekijken of de storing nog steeds optreedt.

Als dit niet helpt, kunt u contact opnemen met de dichtstbijzijnde klantenservice.

Houd de volgende informatie bij de hand:

• een korte beschrijving van de storing;
• het exacte type en model van het apparaat;

- het servicenummer (nummer achter het woord Service op het typeplaatje), aan de binnenkant van het apparaat. Het servicenummer staat ook vermeld in het garantieboekje;

- uw volledige adres;

- uw telefoonnummer.

SERVICE

0000 000 00000

Als er een reparatie nodig is moet u zich tot de erkende Klantenservice wenden (waar u de garantie heeft dat er originele reserveonderdelen gebruikt worden en dat de reparatie op de juiste manier uitgevoerd wordt).

REINIGING

WAARSCHUWING:

• Maak nooit gebruik van stoomreinigers.
• Koppel het apparaat van het elektrische netwerk los.

BELANGRIJK: maak geen gebruik van bijtende of schurende reinigingsmiddelen. Als ongewenst een dergelijk product in aanraking komt met het apparaat, reinig onmiddellijk met een vochtige doek.

- Reinig de oppervlakken met een vochtige doek. Voeg een aantal druppels afwasmiddel toe als de oppervlakken erg vuil zijn. Droog met een droge doek af.

BELANGRIJK: maak geen gebruik van (metalen) schuursponsjes of metalen schrapers. Het gebruik hiervan kan met de tijd de emaille oppervlakken beschadigen.

- Maak gebruik van reinigingsmiddelen die specifiek voor de reiniging van het product zijn en houd u aan de aanwijzingen van de Fabrikant.

BELANGRIJK: reinig de filters minstens eenmaal per maand om de olie- en vetresten te verwijderen.

ONDERHOUD

WAARSCHUWING:

• draag beschermende handschoenen.
• koppel het apparaat los van het elektriciteitsnet.

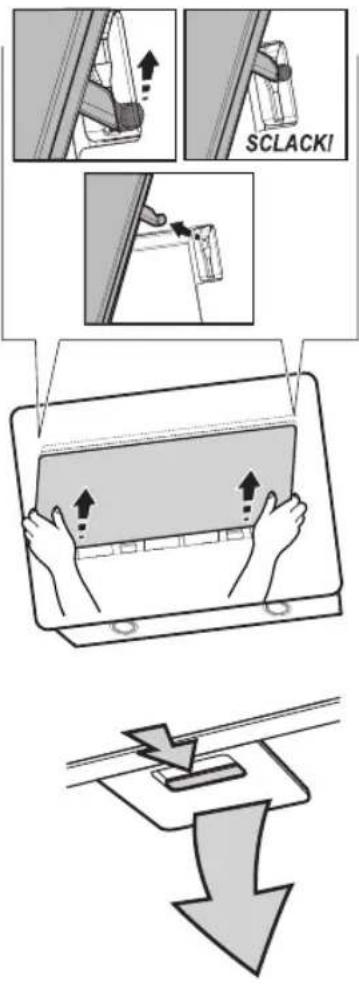

VETFILTERS

Het metalen vetfilter heeft een onbeperkte levensduur en moet eens per maand met de hand of in de afwasmachine (kort programma met lage temperatuur) afgewassen worden. Het kan zijn dat het vetfilter in de afwasmachine glans verliest en mat wordt, maar dit heeft geen nadelige invloed op het filtervermogen.

Open het afzuigpaneel (omhoog draaien).

Opmerking: het is niet nodig om het paneel te verwijderen.

Trek aan de handgreep om het filter eruit te halen.

Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

KOOLSTOFFILTER (uitsluitend voor modellen met luchtcirculatie)

houdt onaangename bereidingsluchtjes vast.

Vervang het koolstofffilter om de 4 maanden

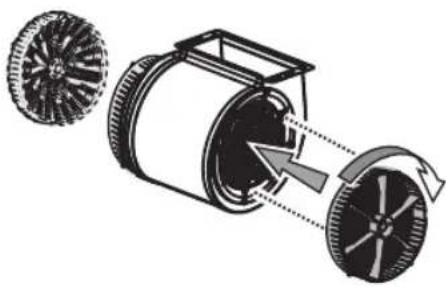

Montage of vervangen van het koolstofffilter

1. Koppel de afzuigkap los van het elektriciteitsnet.
2. Open het afzuigpaneel en verwijder het uit zijn zitting.
3. Verwijder het vetfilter.
4. Breng aan beide kanten een koolstofffilter aan, zodat beide beschermingsroosters van de rotor van de motor afgedekt zijn. Draai de filters naar rechts om ze aan de centrale pennen te vergrendelen.

Ga voor demontage in omgekeerde volgorde te werk.

Monteer het vetfilter en het afzuigpaneel weer.

VERVANGEN VAN DE HALOGEENLAMPJES

WAARSCHUWING:

- Gebruik uitsluitend halogeenlampjes van 20W MAX - G4.

1. Koppel de afzuigkap los van het elektriciteitsnet.
2. Gebruik een kleine platte schroevendraaier om het beschermkapje voorzichtig op te tillen in de buurt van de drie aangegeven punten en neem het kapje weg.
3. Haal het kapotte lampje eruit en plaats een nieuw.
4. Sluit het beschermkapje weer (klikbevestiging).

SCLACKI

Haal alle onderdelen uit de verpakkingen. Controleer of alle onderdelen aanwezig zijn.

• Gemonteerde afzuigkap met motor, lampjes en vetfilters geïnstalleerd (1 of 2 vetfilters, afhankelijk van het model).
• Montage- en gebruiksinstructies
  • 1 montageschema
  • 1 - adapter Torx T10
  • 1 - adapter Torx T20
  • 1 luchtstroomrichter
• 3 wandpluggen ∅ 8 mm
  • 3 schroeven ∅ 5x45
  • 3 schroeven ∅ 3,5x9,5
• 1 ring ∅ 5,3x2
  • 1 kabelklem
  • Netsnoer
  • 2 koolstoffilters

INSTALLATIE - VOORBEREIDENDE MONTAGE-INSTRUCTIES

De afzuigkap is ontworpen om te worden gebruikt als "uitvoering met luchtcirculatie".

Uitvoering met luchtcirculatie

De lucht wordt door het/de koolstofffilter(s) gefilterd en in de omliggende ruimte gerecycled.

BELANGRIJK: Controleer of de circulatie van de lucht goed verloopt.

Als de kap geen koolstofffilter(s) heeft, moet dit/moeten deze worden besteld; pas nadat het/de filter(s) is/zijn gemonteerd mag de kap in gebruik worden genomen.

De installatie van de afzuigkap moet uit de buurt van zeer vuile plaatsen, ramen, deuren en warmtebronnen uitgevoerd worden.

Bij de afzuigkap is al het benodigde materiaal voor installatie op de meeste gangbare wanden/plafonds bijgeleverd. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te verzekeren dat de materialen geschikt zijn voor het type wand/plafond.

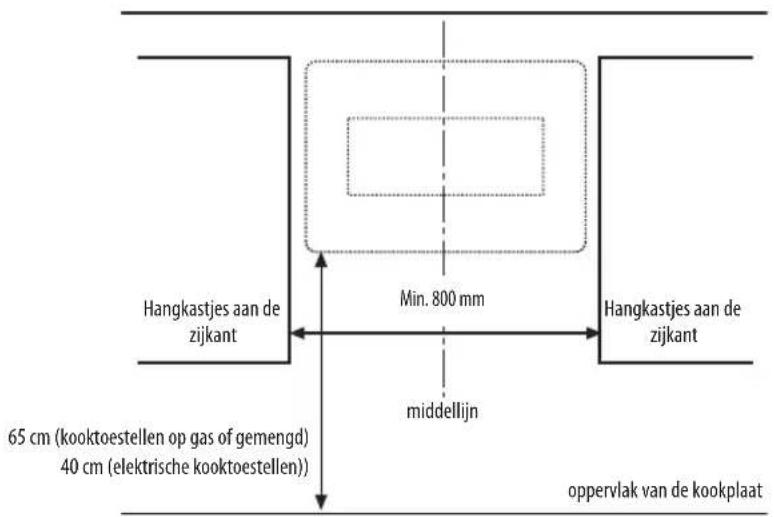

INSTALLATIE-AFMETINGEN

Hangkastjes aan de zijkant Min. 800 mm middellijn 65 cm (kooktoestellen op gas of gemengd) 40 cm (elektrische kooktoestellen) Hangkastjes aan de zijkant oppervlak van de kookplaat

INSTALLATIE - MONTAGE-INSTRUCTIES

De genummerde instructies hieronder hebben betrekking op de tekeningen op de laatste bladzijden van deze handleiding, waarin u de nummers terugvindt.

BELANGRIJK: De kap wordt geleverd met luchtcirculerende werking.

Het koolstofffilter wordt standaard bijgeleverd en moet na de installatie worden aangebracht.

1. Teken een verticale middellijn af op de muur.

2. Breng het boorschema aan op de muur (plak het vast met plakband): de verticale middenlijn op het boorschema moet samenvallen met de middenlijn die u op de wand hebt getekend.

Opmerking: de onderste rand van het boorschema moet samenvallen met de onderste rand van de afzuigkap.

BELANGRIJK: de onderste rand van het boorschema moet op een minimale afstand van 40 cm zijn (bij elektrische kookplaten) of van 65 cm (bij kookplaten op gas).

1. Boor 3 gaten zoals op de afbeelding is aangegeven.

2. Verwijder het boorschema van de muur, steek de 2 pluggen en de 2 schroeven in de gaten en laat ze ongeveer 5 mm uitsteken; steek de derde plug in het onderste gat.

3. Installeer het kunststof rooster op het luchtafvoergat van de kap

4. Hang de afzuigkap op aan de bevestigingsschroeven door middel van de gaten in de achterkant.

5. Verwijder het afzuigpaneel:

a. draai het paneel omhoog.
b. duw het paneel gedecideerd omhoog
c. verwijder het paneel uit zijn zitting

1. Verwijder de vetfilters.
2. Plaats de ring en de veiligheidsschroef in het onderste gat.
3. Bevestig de afzuigkap definitief aan de muur door de twee bevestigingsschroeven vast te draaien.
4. Steek het netsnoer in de aansluiting.
5. Bevestig de kabelklem aan het snoer.

BELANGRIJK: Deze handeling moet verplicht worden uitgevoerd. De klem zorgt ervoor dat het netsnoer niet per ongeluk losgetrokken wordt.

Voer de aansluiting op de netvoeding van uw woning uit.

1. Installeer de filters ter afdekking van de motor. Draai de filters rechts om ze aan de centrale pennen te vergrendelen.
2. Breng de vetfilters weer aan.
3. Breng de panelen weer aan.

Controleer of de afzuigkap goed werkt aan de hand van de paragraaf Beschrijving en gebruik van de afzuigkap.

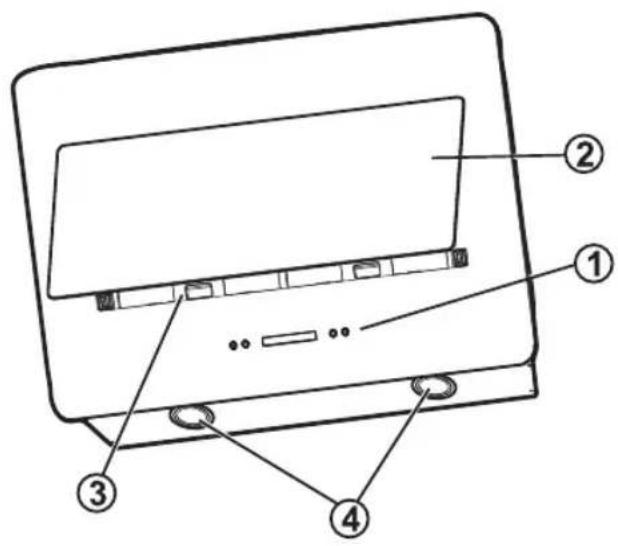

BESCHRIJVING EN GEBRUIK VAN DE AFZUIGKAP

1. Bedieningspaneel.
2. Afzuigpaneel.
3. Vetfilters.
4. Halogeenlampjes.

1. Toets OFF / Snelheidsverlaging (vermogen) van de luchtafvoer
2. Toets ON / Snelheidsverhoging (vermogen) van de luchtafvoer
3. Toets ON/OFF Timer: vertraagt de uitschakeling van de gekozen snelheid (vermogen) van de luchtafvoer met 5 minuten.

Opmerking: de toets heeft bovendien de functie "Reset van de signalering filters verzadigd"

a b c d e 1 1 1 1 5

1. Toets ON/OFF verlichting
2. Display, hierop wordt weergegeven:

a. Snelheid (vermogen) van luchtafvoer: de signalering draait op grond van de gekozen snelheid (vermogen) van luchtafvoer.
Veiligheidswerking: de signalering knippert.
b. Verzadiging vetfilter: wanneer deze gaat branden moet er onderhoud aan het filter uitgevoerd worden.
c. Timer
d. Verzadiging van de filters met actieve koolstof: wanneer deze signalering gaat branden moet er onderhoud aan het filter uitgevoerd worden.

Opmerking: deze functie is normaal gesproken uitgeschakeld en mag alleen ingeschakeld worden als de kap gebruikt wordt met luchtcirculatie (met gemonteerd koolstofffilter).

Ga hiervoor als volgt te werk:

• schakel de afzuigkap uit
• houd de toetsen 1 en 3 tegelijkertijd ingedrukt tot de signalering stopt met knipperen (signalering uitgeschakeld) en constant gaat branden (signalering ingeschakeld).
• laat de toetsen los.

Om uit te schakelen de handeling herhalen, de signalering stopt constant te branden (signalering ingeschakeld) en gaat knipperen (signalering uitgeschakeld).

e. Verlichting

Veiligheidswerking

De afzuigkap is voorzien van een sensor, die, in geval van een plotseling temperatuursverhoging, de luchtafvoer in werking stelt tot een aanzienlijke temperatuurverlaging bereikt is.

Resetten van de signalering voor verzadiging van de filters

Na het uitvoeren van het onderhoud aan de filters, toets 3 indrukken tot de signalering uitgaat.
