BEDIENUNGSANLEITUNG DWER 7880 IN BAUKNECHT

D Benutzer- und Wartungshandbuch

WICHTIGE SICHERHEITSHINWEISE

IHRE SICHERHEIT UND DIE ANDERER PERSONEN IST SEHR WICHTIG.

Diese Anweisungen sowie das Gerät verfügen über wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollten.

Dieses Warnsymbol betrifft die Sicherheit und weist auf potentielle Risiken für den Benutzer und andere Personen hin.

Dieses Warnsymbol steht mit folgenden Wörtern vor allen Sicherheitshinweisen:

GEFAHR:

Weist auf eine gefährliche Situation hin, die bei mangelnder Vorsicht zu schweren Verletzungen führen kann.

WARNUNG:

Weist auf eine gefährliche Situation hin, die bei mangelnder Vorsicht zu schweren Verletzungen führt.

Alle Sicherheitshinweise beschreiben die potentielle Gefahr auf welche sie sich beziehen und geben an, wie Sie dem Risiko einer Verletzung, Beschädigung und einer Stromschlaggefahr vorbeugen können, die bei einem ungeeigneten Gebrauch entstehen. Halten Sie sich genau an folgende Anweisungen:

- Die Installation oder Wartung muss von einer Fachkraft gemäß den Herstellerangaben und gültigen örtlichen Sicherheitsbestimmungen durchgeführt werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies vom Bedienungshandbuch nicht ausdrücklich vorgesehen ist.

- Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgeführt wurde.

- Das Gerät muss vorschriftsmäßig geerdet werden. (Nicht möglich bei auf dem Typenschild mit dem Symbol ☐ gekennzeichneten Dunstabzugshauben der Klasse II).

- Das Netzkabel muss lang genug sein, um das Gerät an die Steckdose schließen zu können.

- Ziehen Sie nicht am Netzkabel des Gerätes, um den Stecker aus der Steckdose zu ziehen.

- Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein.

- Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuss sind.

- Das Gerät darf ohne Aufsicht weder von Kindern noch von Personen mit herabgesetzten körperlichen, sensuellen oder mentalen Fähigkeiten oder ohne die erforderliche Erfahrung und Kenntnis benutzt werden, es sei denn, sie wurden durch für ihre Sicherheit verantwortliche Personen entsprechend eingewiesen.

- Reparieren oder ersetzen Sie keine Teile der Abzugshaube, wenn dies nicht ausdrücklich im Benutzerhandbuch empfohlen wird. Alle anderen Wartungsarbeiten müssen durch einen Fachmann durchgeführt werden.

- Kinder sind zu überwachen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Wenn Sie ein Loch in die Wand bohren, achten Sie darauf keine Stromkabel und/oder Rohrleitungen zu beschädigen.

• Die Entlüftungskanäle müssen immer ins Freie geführt werden.

• Der Hersteller haftet nicht für Schäden die aus einem ungeeigneten Gebrauch oder falscher Einstellung der Steuerungen entstehen sollten.

- Eine regelmäßige Wartung und Reinigung gewährleisten einen einwandfreien Betrieb und eine ordentliche Leistung des Geräts. Entfernen Sie des Öfteren alle Verkrustungen an der Oberfläche, um zu vermeiden, dass sie Fett ansammeln kann. Reinigen oder ersetzten Sie den Filter regelmäßig.

- Unter dem Gerät dürfen keine flambierten Gerichte zubereitet werden. Die offene Flamme könnte einen Brand verursachen.

• Das Nichtbeachten der Reinigungsvorschriften für die Dunstabzugshaube sowie für das Auswechseln und Reinigen der Filter führt zu Brandgefahr.

- Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.

- Wird die Dunstabzugshaube zusammen mit anderen durch Gas- oder anderen Brennstoffen versorgten Geräten betrieben, darf der Unterdruck im Raum einen Wert von 4 Pa (4 x 10-5 bar) nicht überschreiten. Stellen Sie daher sicher, dass der Raum ausreichend belüftet ist.

- Wenn Sie Speisen frittieren, lassen Sie die Pfanne niemals unbeaufsichtigt, da das Fett Feuer fangen könnte.

- Lassen Sie die Glühbirnen erst abkühlen, bevor Sie sie berühren!

- Lassen Sie die Dunstabzugshaube nicht ohne Glühlampe und verwenden Sie sie nicht, wenn die Glühlampe nicht richtig montiert ist, da Stromschlaggefahr besteht.

• Die Dunstabzugshaube ist nicht als Auflagefläche geeignet. Stellen Sie keine Gegenstände darauf und belasten Sie sie nicht.

- Bei allen Installations- und Wartungsarbeiten, verwenden Sie auf jeden Fall Arbeitshandschuhe.

- Das Produkt ist nicht für den Gebrauch im Freien geeignet.

- Während des Betriebs des Kochfelds können die erreichbaren Teile der Dunstabzugshaube heiß werden.

Entsorgung von Altgeräten

- Dieses Gerät wurde aus recycelbaren oder wiederverwendbaren Werkstoffen hergestellt. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Machen Sie das Gerät vor der Verschrottung unbrauchbar, indem Sie das Netzkabel abschneiden.

- Weitere Informationen zu Behandlung, Verwertung, und Wiederverwendung von Elektrogeräten können Sie bei der örtlichen Abfallbeseitigungsgesellschaft, der nächsten Sammelstelle für Haushaltsmüll oder bei Ihrem Händler erfragen, bei dem das Gerät gekauft wurde.

HEBEN SIE DIESE ANLEITUNG BITTE ALS NACHSCHLAGWERK GUT AUF.

INSTALLATION

Nach dem Auspacken des Geräts, prüfen Sie ob das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen wenden Sie sich bitte an Ihren Händler oder rufen die nächste Kundendienststelle an.

Sollten Schäden bemerkt werden, empfehlen wir die Styroporteile erst kurz vor der Installation zu entfernen.

VORBEREITUNG ZUR INSTALLATION

WARNUNG:

Dieses Produkt ist schwer. Zum Transport und zur Installation der Haube sind zwei oder mehrere Personen erforderlich.

Der Mindestabstand zwischen der Abstellfläche der Behälter auf dem Herd und der unteren Kante der Dunstabzugshaube muss 40 cm bei Elektroplatten und 65 cm bei Gasherden oder kombinierten Elektro-/Gasherden betragen.

Überprüfen Sie vor der Installation auch die im Handbuch des Kochfeldes angegebenen Mindestabstände.

Schreiben die Installationsanweisungen des Kochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.

ELEKTRISCHER ANSCHLUSS

Die Spannung auf dem Typenschild des Gerätes muss der Spannung des Stromnetzes entsprechen.

Diese Information finden Sie im Inneren der Abzugshaube unter dem Fettfilter.

Das Netzkabel (Typ H05 VV-F 3 x 0,75 mm²) darf nur durch qualifiziertes Fachpersonal ersetzt werden. Wenden Sie sich an eine autorisierte Kundendienststelle.

Der Stecker der Dunstabzugshaube (falls vorhanden) muss an eine normgerechte und gut zugängliche Steckdose angeschlossen werden. Sollte die Abzugshaube nicht mit Stecker versehen sein, sondern direkt mit dem Stromnetz verbunden und die Steckdose unzugänglich sein, müssen Sie einen normgerechten zweipoligen Schalter verwenden, der eine totale Isolierung vom Stromnetz im Falle von gemäß Klasse 3 auftretenden Überspannungen gewährleistet und normgerecht verdrahtet ist.

ALLGEMEINE HINWEISE

Vor der inbetriebnahme

Entfernen Sie Kartonteile, Schutzfolien und Klebeetiketten von den Zubehörteilen.

Prüfen Sie, ob die Dunstabzugshaube während des Transports beschädigt wurde.

Während des gebrauchs

Stellen Sie keine Gegenstände auf das Gerät, die es beschädigen könnten.

Das Gerät nicht Witterungen aussetzen.

INFORMATIONEN ZUM UMWELTSCHUTZ

Entsorgung von Verpackungsmaterialien

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol ⚠. Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

Entsorgung von Altgeräten

• Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EC für Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie) gekennzeichnet.
• Durch eine angemessene Entsorgung des Geräts trägt der Nutzer dazu bei, potentiell schädliche Auswirkungen für Umwelt und Gesundheit zu vermeiden.
• Das Symbol 🚗 auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

STÖRUNG - WAS TUN?

Das Gerät funktioniert nicht:

• Kontrollieren Sie ob Spannung am Netz vorhanden und ob das Gerät angeschlossen ist.
• Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Wenn die Dunstabzugshaube nicht ausreichend saugt:

• Prüfen Sie ob die Absauggeschwindigkeit wie gewünscht eingestellt ist;
• Prüfen Sie, ob die Filter sauber sind;
• Prüfen Sie, ob die Luftöffnungen verstopft sind.

Wenn die Lampe nicht funktioniert:

• Prüfen Sie, ob die Glühlampe ersetzt werden muss;
• Prüfen Sie, ob die Glühlampe richtig montiert wurde.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Prüfen Sie, ob Sie das Problem anhand der in Kapitel „Störung – Was tun?" beschriebenen Punkte selbst lösen können.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Falls die Störung nach den vorstehend beschriebenen Kontrollen weiter besteht, rufen Sie bitte den Kundendienst an.

Machen Sie dabei stets folgende Angaben:

- Eine kurze Beschreibung der Störung,

- Gerätetyp und Modellnummer,

- die Servicenummer (die Zahl nach dem Wort Service auf dem Typenschild), finden Sie im Inneren des Geräts. Die Servicenummer finden Sie auch auf dem Garantieheft,

- Ihre vollständige Anschrift,

- Ihre Telefonnummer.

SERVICE

0000 000 00000

Im Reparaturfall wenden Sie sich bitte an eine vom Hersteller autorisierte Kundendienststelle (nur dann wird garantiert, dass Originalersatzteile verwendet werden und eine sachgerechte Reparatur durchgeführt wird).

REINIGUNG

WARNUNG

• Verwenden Sie keine Wasserdampfreinigungsgeräte.
• Trennen Sie das Gerät von der Stromversorgung.

WICHTIG: Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Falls ein solches Mittel doch mit dem Gerät in Kontakt kommt, reinigen Sie es sofort mit einem feuchten Tuch.

- Reinigen Sie die Flächen mit einem feuchten Tuch. Entfernen Sie starke Verschmutzungen mit Wasser und ein paar Tropfen Geschirrspülmittel. Reiben Sie mit einem trockenen Tuch nach.

WICHTIG: Keinesfalls Scheuer- und Metallschwämme oder Metallschaber benutzen. Der Gebrauch solcher Gegenstände kann mit der Zeit die emaillierten Flächen beschädigen.

- Verwenden Sie für das Gerät geeignete Reinigungsmittel und halten Sie sich an die Anweisungen des Herstellers.

WICHTIG: Reinigen Sie den Fettfilter mindestens ein Mal pro Monat, um Fett- und Ölrückstände zu beseitigen.

WARTUNG UND PFLEGE

! HINWEIS:

• Verwenden Sie Schutzhandschuhe.
• scollegare l'apparecchio dalla rete elettrica.

FETTFILTER

IDer Metall-Fettfilter hat eine unbegrenzte Lebensdauer und ist ein Mal im Monat von Hand oder im Geschirrspüler bei niedrigen Temperaturen und im Schnellspülgang zu reinigen. Obwohl der Spülgang dem Fettfilter einen matten Aspekt verleihen könnte, wird die Filterleistung dadurch keineswegs beeinträchtigt. Öffnen Sie das Absaugpaneel (nach oben klappen).

Hinweis: das Paneel braucht nicht abgenommen zu werden.

Ziehen Sie den Griff heraus, und entnehmen Sie den Filter.

Lassen Sie den gereinigten Filter trocknen, und gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

AKTIVKOHLEFILTER (nur für Modelle mit Umluftbetrieb)

Der Aktivkohlefilter nimmt die Küchendünste auf.

Ersetzen Sie den Aktivkohlefilter alle 4 Monate.

Einbau oder Austausch des Aktivkohlefilters

1. Trennen Sie die Abzugshaube vom Stromnetz.
2. Öffnen Sie das Absaugpaneel und nehmen Sie es aus der Halterung.
3. Entfernen Sie die Fettfilter.
4. Bringen Sie einen Aktivkohlefilter pro Seite zur Abdeckung beider Schutzgitter des Motorlaufrads an. Drehen Sie die Filter im Uhrzeigersinn, um sie an den zentralen Bolzen zu sperren.

Gehen Sie beim Filterausbau in umgekehrter Reihenfolge vor.

Setzen Sie die Fettfilter und das Absaugpaneel wieder ein.

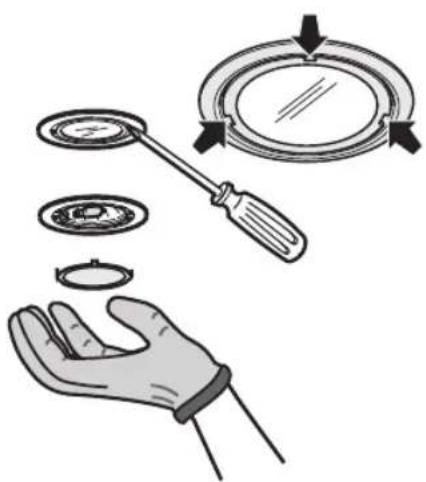

- Verwenden Sie ausschließlich Halogenlampen mit max. 20 W - G4.

1. Trennen Sie die Abzugshaube vom Stromnetz.
2. Hebeln Sie mit einem kleinen Schlitzschraubenzieher die drei in der Abbildung bezeichneten Punkte auf und nehmen Sie die Lampenabdeckung ab.
3. Ziehen Sie die defekte Lampe aus dem Sockel, und ersetzen Sie diese durch eine neue.
4. Schließen Sie die Lampenabdeckung wieder (sie rastet ein).

Nehmen Sie alle Teile aus den Verpackungen. Vergewissern Sie sich, dass alle Teile mitgeliefert wurden.

• Zusammengebaute Abzugshaube mit Motor, Lampen und Fettfilter installiert (1 oder 2 Fettfilter je nach Modell).
  • Montage- und Gebrauchsanleitungen
  • 1 Bohrschablone
  • 1 - Adapter Torx T10
  • 1 - Adapter Torx T20
  • 1 Umlenkstück
  • 3 Wanddübel ∅ 8 mm
  • 3 Schrauben ∅ 5x45
  • 3 Schrauben ∅ 3,5x9,5
  • 1 Unterlegscheibe ∅ 5,3x2
  • 1 Kabelhalterung
• Elektrokabel
  • 2 Aktivkohlefilter

INSTALLATION - VOR DER MONTAGE

Die Abzugshaube ist für "Umluft" - Betrieb konzipiert.

Ausführung mit Umluft+Filter-Betrieb

Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und in den Raum zurückgeleitet.

WICHTIG: Vergewissern Sie sich, dass die Luft ungehindert umgewälzt wird.

Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren

Die Abzugshaube ist fern von stark verschmutzten Bereichen, Fenstern, Türen und Wärmequellen zu installieren

Die Abzugshaube ist mit allen Befestigungselemente ausgestattet, die für die Montage an den meisten Wänden/Decken geeignet sind. Sie sollten aber trotzdem einen qualifizierten Techniker zu Rate ziehen, um sicherzustellen, dass die Materialien für die spezifische Wand-/Deckenausführung geeignet sind.

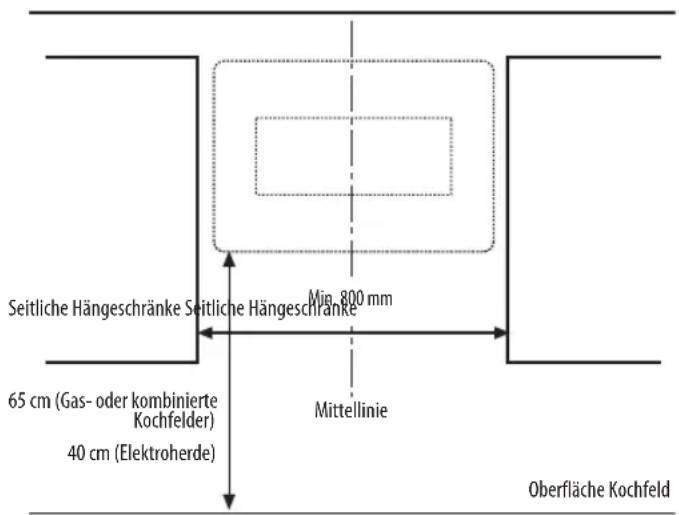

INSTALLATIONSABMESSUNGEN

Seitliche Hängeschränke Seitliche Hängeschränke 65 cm (Gas- oder kombinierte Kochfelder) 40 cm (Elektroherde) Minn 800 mm Mittellinie Oberfläche Kochfeld

INSTALLATION - MONTAGEANLEITUNGEN

Die folgenden in nummerierter Reihenfolge aufgezählten Anweisungen beziehen sich auf die mit Nummern versehenen Zeichnungen auf den letzten Seiten des vorliegenden Handbuchs.

WICHTIG: Die Dunstabzugshaube wird in der Version Umluftbetrieb geliefert.

Der Aktivkohlefilter ist im Lieferumfang enthalten und nach Abschluss der Installation einzusetzen.

1. Ziehen Sie an der Wand eine senkrechte Mittellinie.

2. Die Bohrschablone an der Wand anbringen (mit Klebeband befestigen): Die auf der Bohrschablone aufgedruckte Mittellinie muss mit der von Ihnen auf der Wand gezogenen Mittellinie übereinstimmen.

Hinweis: Für die Höhe der Abzugshaube muss der untere Rand der Bohrschablone der unteren Kante der Dunstabzugshaube entsprechen.

WICHTIG: Der untere Rand der Bohrschablone muss mindestens 40 cm (bei Elektrokochfeldern) bzw. 65 cm (bei Gaskochfeldern) von den Kochstellen entfernt sein.

1. Führen Sie die 3 Bohrungen wie abgebildet aus.
2. Entfernen Sie die Bohrschablone von der Wand, setzen Sie die 2 Dübel und die 2 Wandschrauben ein, und lassen Sie Letztere ca. 5 mm herausstehen; setzen Sie den dritten Dübel an der unteren Bohrung ein.
3. Bringen Sie das Kunststoffgitter am Luftauslass der Dunstabzugshaube an.
4. Haken Sie die Dunstabzugshaube über die entsprechende rückseitige Bohrung an den Befestigungsschrauben ein.

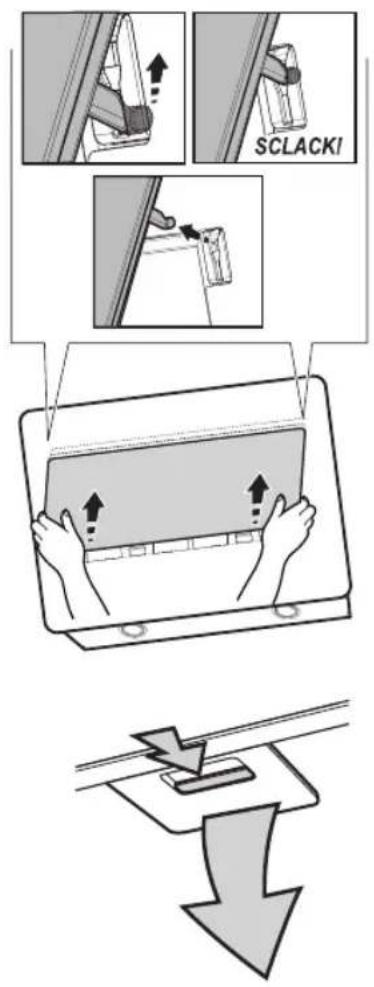

5. Nehmen Sie das Absaugpaneel ab:

a. Klappen Sie das Paneel nach oben.

b. Drücken Sie das Paneel fest nach oben

c. Entnehmen Sie das Paneel aus der Halterung

1. Entfernen Sie die Fettfilter.
2. Setzen Sie die Unterlegscheibe und die Sicherheitsschraube in die untere Bohrung ein.
3. Befestigen Sie die Dunstabzugshaube durch nochmaliges Anziehen der zwei Befestigungsschrauben endgültig an der Wand.
4. Stecken Sie das Stromkabel in die Buchse.
5. Sichern Sie das Kabel mit der Kabelhalterung.

WICHTIG: Dieser Vorgang muss zwingend ausgeführt werden. Er verhindert ein versehentliches Lösen des Stromkabels.

Schließen Sie das Gerät an das Stromnetz der Wohnung an.

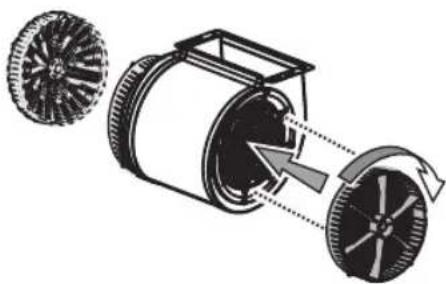

1. Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein. Drehen Sie die Filter, um sie an den zentralen Bolzen zu sperren.

2. Setzen Sie die Fettfilter wieder ein.

3. Setzen Sie die Paneele wieder ein.

Den Betrieb der Dunstabzugshaube überprüfen; siehe hierzu den Abschnitt Beschreibung und Gebrauch der Abzugshaube.

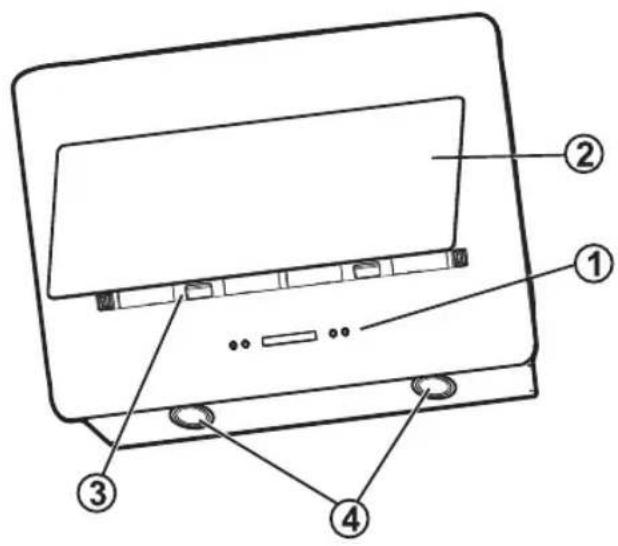

BESCHREIBUNG UND GEBRAUCH DER ABZUGSHAUBE

1. Bedienfeld.
2. Absaugpaneel.
3. Fettfilter.
4. Halogenlampen

1. Taste OFF / Leistungsstufe vermindern
2. Taste ON / Leistungsstufe erhöhen
3. Taste ON/OFF Timer: verzögert die Abschaltung der gewählten Leistungsstufe um 5 Minuten.

Hinweis: die Taste hat auch die Funktion "Rückstellung der Filter-Sättigungsanzeige"

1. Taste Beleuchtung ON/OFF
2. Display, Anzeige von:

a. Leistungsstufe: die Anzeige dreht sich je nach gewählter Leistungsstufe.
Sicherheitsbetrieb: die Anzeige blinkt.
b. Sättigung des Fettfilters: bei Aufleuchten dieser Anzeige muss der Filter gewartet werden.
c. Timer
d. Sättigung des Aktivkohlefilters: bei Aufleuchten dieser Anzeige muss der Filter gewartet werden.

Hinweis: diese Funktion ist normalerweise deaktiviert und wird nur im Umluftbetrieb der Dunstabzugshaube aktiviert (mit installiertem Aktivkohlefilter).

Gehen Sie dazu wie folgt vor:

• schalten Sie die Haube ab
• halten Sie die Tasten 1 und 3 gleichzeitig gedrückt, bis die Anzeige von blinkend (Anzeige deaktiviert) zu fest leuchtend (Anzeige aktiviert) wechselt.
• lassen Sie die Tasten los.

Wiederholen Sie zur Deaktivierung diesen Vorgang, die Anzeige wechselt von fest leuchtend (Anzeige aktiviert) zu blinkend (Anzeige deaktiviert).

e. Beleuchtung

Sicherheitsbetrieb

Die Abzugshaube verfügt über einen Sensor, der bei einem plötzlichen Temperaturanstieg den Saugbetrieb der Abzugshaube einschaltet, bis eine deutliche Temperaturverringerung erzielt wird.

Rückstellung der Filter-Sättigungsanzeige

Drücken Sie nach erfolgter Wartung der Filter die Taste 3, bis sich die Anzeige abschaltet.

a b c d e 1 1 1 1 5
