ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WG160E WORX

Μετάφραση των πρωτότυπων οδηγιών GR Перевод исходных инструкций RU4

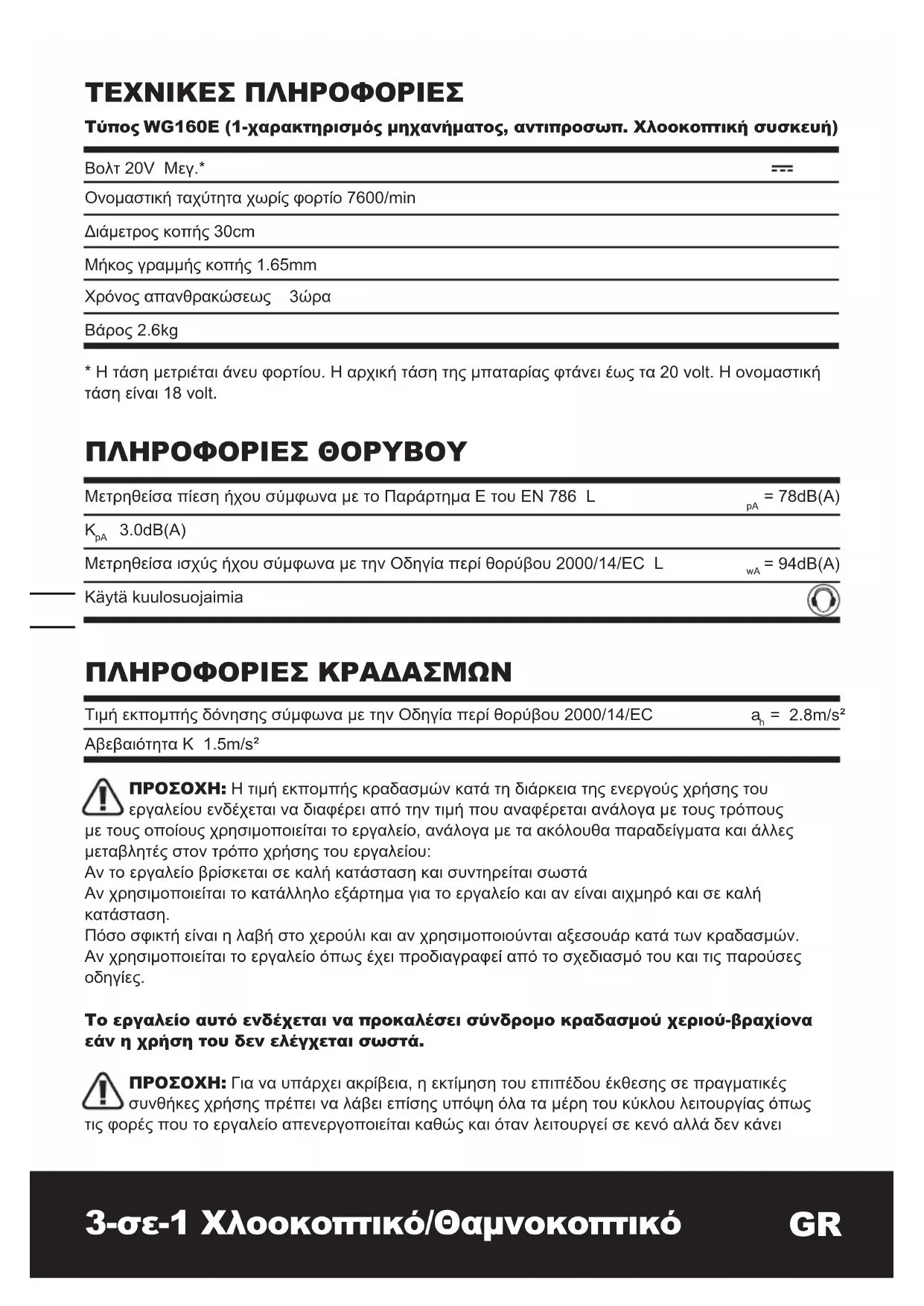

Η τιμή εκπομπής κραδασμών κατά τη διάρκεια της ενεργούς χρήσης του εργαλείου ενδέχεται να διαφέρει από την τιμή που αναφέρεται ανάλογα με τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο, ανάλογα με τα ακόλουθα παραδείγματα και άλλες μεταβλητές στον τρόπο χρήσης του εργαλείου: Αν το εργαλείο βρίσκεται σε καλή κατάσταση και συντηρείται σωστά Αν χρησιμοποιείται το κατάλληλο εξάρτημα για το εργαλείο και αν είναι αιχμηρό και σε καλή

Πόσο σφικτή είναι η λαβή στο χερούλι και αν χρησιμοποιούνται αξεσουάρ κατά των κραδασμών. Αν χρησιμοποιείται το εργαλείο όπως έχει προδιαγραφεί από το σχεδιασμό του και τις παρούσες

Για να υπάρχει ακρίβεια, η εκτίμηση του επιπέδου έκθεσης σε πραγματικές συνθήκες χρήσης πρέπει να λάβει επίσης υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τις φορές που το εργαλείο απενεργοποιείται καθώς και όταν λειτουργεί σε κενό αλλά δεν κάνει Βολτ 20V Μεγ.* Ονομαστική ταχύτητα χωρίς φορτίο 7600/min Διάμετρος κοπής 30cm Μήκος γραμμής κοπής 1.65mm Χρόνος απανθρακώσεως 3ώρα Βάρος 2.6kg

• Η τάση μετριέται άνευ φορτίου. Η αρχική τάση της μπαταρίας φτάνει έως τα 20 volt. Η ονομαστική τάση είναι 18 volt.

Τιμή εκπομπής δόνησης σύμφωνα με την Οδηγία περί θορύβου 2000/14/EC a

= 2.8m/s² Αβεβαιότητα K 1.5m/s²

Μετρηθείσα πίεση ήχου σύμφωνα με το Παράρτημα E του EN 786 L

3.0dB(A) Μετρηθείσα ισχύς ήχου σύμφωνα με την Οδηγία περί θορύβου 2000/14/EC L

Προτείνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τον βαθμό ποιότητας σύμφωνα με την δουλειά που σκοπεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει. πραγματικά την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης μέσα στη συνολική περίοδο λειτουργίας. Βοήθεια στην ελαχιστοποίηση του κινδύνου έκθεσης σε κραδασμούς. Να συντηρείτε το εργαλείο σύμφωνα με τις παρούσες οδηγίες και να το διατηρείτε καλά γρασαρισμένο (εκεί που ισχύει) Εάν το εργαλείο πρόκειται να χρησιμοποιείται τακτικά τότε επενδύστε σε αξεσουάρ κατά των

Να αποφεύγετε τη χρήση εργαλείων σε θερμοκρασίες 10ºC ή χαμηλότερες. Σχεδιάστε το πρόγραμμα της εργασίας σας έτσι ώστε να διαμοιράσετε τη χρήση εργαλείων υψηλών κραδασμών μέσα σε μερικές μέρες.151150

Η μη τήρηση των παρακάτω υποδείξεων μπορεί να έχει σα συνέπεια ηλεκτροπληξία, κίνδυνο πυρκαϊάς ή/ και σοβαρούς τραυματισμούς.

Ο χαρακτηρισμός «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το φορητό (χειρισμός με το χέρι) ηλεκτρικό μηχάνημά σας (με ηλεκτρικό καλώδιο) ή το μηχάνημά σας με μπαταρία (χωρίς καλώδιο).

στο χώρο που εργάζεσθε και μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε

Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

΄Αθικτα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλκετροπληξίας.

χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

χρήση καλωδίων επιμήκυνσης εγκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

φοράτε ενδύματα ασφαλείας, ανάλογα με το υπό χρήση ηλεκτρικό εργαλείο, όπως προσωπίδα προστασίας από σκόνη, αντιολισθικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, μειώνεται ο κίνδυνος151150

Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάκτυλο σας στο διακόπτη ON/ OFF ή αν συνδέσετε το ηλεκτρικό εργαλείο με την πηγή ρεύματος όταν ο διακόπτης ON/OFF βρίσκεται στη θέση «Ein» («ΟΝ»), αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Ένα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί ναοδηγήσει σε τραυματισμούς.

επιτρέπει τον καλύτερο έλεγχο το ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων.

Χαλαρή ενδυμασία, κοσμήματα και μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.

Η χρήση τέτοιων διατάξεων μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.

Ένα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί πλέον σε ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το μηχάνημα αθέλητα σε λειτουργία.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.

ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

εργαλεία που συντηρούνται με προσοχή μπορούν να οδηγηθούν εύκολα και να ελεγχθούν καλύτερα.

του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

με φορτιστές που δεν προορίζονται για τον153152

υπό φόρτιση τύπο του μπλοκ μπαταρίας δημιουργεί κίνδυνο πυρκαγιάς.

Η χρήση διαφορετικών μπλοκ μπαταρίας μπορεί να οδηγήσει σε τραυματισμούς ή πυρκαϊά.

επιγεφύρωση από μεταλλικά αντικείμενα μπορεί να προκαλέσει βραχυκύκλωμα, u963 πινθηρισμό ή πυρκαϊά.

διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και εγκαύματα.

Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Το προϊόν αυτό δεν ενδείκνυται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένη σωματική, αισθητηριακή ή πνευματική ικανότητα, ή έλλειψη εμπειρίας και γνώσης, εκτός και επιτηρούνται ή έχουν λάβει οδηγίες σχετικά με τη χρήση του προϊόντος από άτομο αρμόδιο για την ασφάλειά τους. Τα παιδιά θα πρέπει να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

1. Διαβάστε το εγχειρίδιο

2. Διατηρείτε όσους στέκονται εκεί γύρω ή τα

3. Φοράτε Προστατευτικά για τα Μάτια

4. Για να αποφύγετε την πιθανότητα

ηλεκτροπληξία, μην χρησιμοποιείτε σε υγρό ή νωπό περιβάλλον.

5. Ποτέ μην αφήνετε τα παιδιά ή άτομα που δεν

γνωρίζουν τις οδηγίες να χρησιμοποιούν τη

6. Σταματήστε να χρησιμοποιείτε τη μηχανή όσο

βρίσκονται κοντά άτομα, και ιδιαίτερα παιδιά, ή κατοικίδια.

7. Χρησιμοποιείτε τη μηχανή μόνον στο φως της

ημέρας ή κάτω από καλό τεχνητό φωτισμό.

8. Πριν χρησιμοποιήσετε τη μηχανή και μετά

από κάθε σύγκρουση, ελέγχετε για σημάδια φθοράς ή ζημίας και επιδιορθώστε εάν

9. Ποτέ μην λειτουργείτε τη μηχανή με

κατεστραμμένους προφυλακτήρες ή χωρίς να είναι στη θέση τους οι προφυλακτήρες.

10. Πρέπει πάντα να διατηρείτε τα χέρια και τα

πόδια σας μακριά από τον κόπτη και ιδιαίτερα όταν ανάβετε τη μηχανή.

11. Προσέχετε να μην τραυματιστείτε από όποια

συσκευή που ενώνεται για την κοπή του μήκους της γραμμής του νήματος. Αφού επεκτείνετε τη νέα γραμμή κόπτη, πάντα να επιστρέφετε τη μηχανή στην κανονική θέση λειτουργίας πριν την ανάψετε.

12. Ποτέ μην εφαρμόζετε μεταλλικά κοπτικά μέρη.

13. Ποτέ μην χρησιμοποιείτε ανταλλακτικά ή

εξαρτήματα που δεν παρέχει ή συνιστά ο κατασκευαστής.

14. Αποσυνδέετε τη συσκευή από το ρεύμα πριν

ελέγξετε, καθαρίσετε ή διορθώσετε τη συσκευή και όταν δεν χρησιμοποιείται.

15. Πάντα να διατηρείτε τις οπές εξαερισμού χωρίς153152

16.Εξοικειωθείτε με τα κουμπιά και την σωστή χρήση του εξοπλισμού.

Διαβάστε το εγχειρίδιο Μην το αφήνετε σε βροχή ή νερό

Φοράτε Προστατευτικά για τα Μάτια Διατηρείτε όσους στέκονται εκεί γύρω ή τα παιδιά μακριά. Μην τον κθέττ στη βροχή Αυτό το προϊόν φέρει σήμανση με ένα σύμβολο που σχετίζεται με την απόρριψη ηλεκτρικών και ηλεκτρονικών απορριμμάτων. Αυτό σημαίνει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα αλλά πρέπει να επιστρέφεται σε ένα σύστημα περισυλλογής σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/ CE. Στη συνέχεια θα ανακυκλωθεί ή θα αποσυναρμολογηθεί για να μειωθούν οι αρνητικές επιπτώσεις στο περιβάλλον. Οι ηλεκτρικές και ηλεκτρονικές συσκευές μπορεί να είναι επικίνδυνες για το περιβάλλον και για την ανθρώπινη υγεία γιατί περιέχουν επικίνδυνες ουσίες. Λειτουργία ακροκόφτη Κοπτική λειτουργία155154

Τοποθετήστε την ασφάλεια προστασίας στην κεφαλή της κοπτικής συσκευή και βεβαιωθείτε ότι τα πλαϊνά βρίσκονται στους αύλακες στην κεφαλή της κοπτικής συσκευής. Ασφαλίστε την ασφάλεια προστασίας στην κεφαλή της κοπτικής συσκευής με τις βίδα που παρέχετε (στο εσωτερικό της ασφάλειας).

Με τη δεξιά πλευρά του εργαλείου προς τα πάνω, ολισθήστε τη διάταξη των τροχών στήριξης του χλοοκοπτικού (12) στο μεταλλικό πλακίδιο που βρίσκεται στην πλευρά της κεφαλής κοπής (Βλ. B1) ή κάτω από το προστατευτικό ασφαλείας (5) (Βλ. B2 B3). Βεβαιωθείτε ότι οι αύλακες της διάταξης των τροχών στήριξης του χλοοκοπτικού ασφαλίζουν στο μεταλλικό πλακίδιο, όταν ακούσετε τον χαρακτηριστικό ήχο. Για να απομακρύνετε τη διάταξη των τροχών, πατήστε το κουμπί απελευθέρωσης (β) στους τροχούς και τραβήξτε προς τα έξω τους τροχούς.

Το μηχάνημα προορίζεται για την κοπή γρασιδιού και αγριόχορτων κάτω από θάμνους καθώς και σε κατηφοριές και ακμές δεν τα φθάνετε με το

Ο φορτιστής και η μπαταρία έχουν ειδικά σχεδιαστεί για να δουλεύουν μαζί, γι’ αυτό μην επιχειρήσετε να χρησιμοποιήσετε άλλες συσκευές. Μην αφήνετε μεταλλικά αντικείμενα στις συνδέσεις της μπαταρίας ή του φορτιστή γιατί μια διακοπή ρεύματος ή ηλεκτροπληξία μπορεί να συμβούν.

Η μπαταρία σας είναι ΑΦΟΡΤΙΣΤΗ και πρέπει να την φορτίσετε πριν την χρήση. Ο φορτιστής της μπαταρίας που παρέχεται ταιριάζει με τη μπαταρία Li-Ion που είναι εγκαταστημένη στο μηχάνημα. Μη χρησιμοποιήσετε άλλο φορτιστή μπαταρίας.

Η μπαταρία Li-Ion προστατεύεται από την πλήρη αποφόρτιση. Όταν έχει τελειώσει η μπαταρία, το μηχάνημα σβήνει μέσω ενός προστατευτικού κυκλώματος: Η θήκη του εργαλείου σταματάει να περιστρέφεται. Σε ζεστό περιβάλλον ή μετά από βαριά χρήση, η μπαταρία μπορεί να είναι πολύ ζεστή για να φορτιστεί. Αφήστε τη μπαταρία να κρυώσει πριν να τη φορτίσετε.

Πιέστε το μάνδαλο της μπαταρίας και αφαιρέστε τη από το εργαλείο σας. Μετά την φόρτιση βάλτε την μπαταρία στην υποδοχή για την μπαταρία. Ένα απλό σπρώξιμο με λίγη πίεση είναι αρκετό. Ελέγξτε εάν η μπαταρία είναι εντελώς ασφαλισμένη.

Ο διακόπτης κλειδώνει για να αποφευχθεί τυχαία εκκίνηση.. Πιέστε το πλήκτρο κλειδώματος (9) κατόπιν τον διακόπτη on/off (10) και απελευθερώστε το κουμπί κλειδώματος (9). Ο διακόπτης σας βρίσκεται πλέον στο on. Για να σβήσετε, απλά απελευθερώστε τον διακόπτη on/ off

Πατήστε το ένα σας πόδι πάνω στο προστατευτικό ασφαλείας, στη συνέχεια χρησιμοποιήστε το ένα σας χέρι για να τραβήξετε προς τα πάνω το διακόπτη ενεργοποίησης ρύθμισης τηλεσκοπικού οδηγού (8) και ρυθμίστε το μήκος του τηλεσκοπικού άξονα στο πιο άνετο δυνατό μήκος. Απελευθερώστε το διακόπτη ενεργοποίησης ρύθμισης τηλεσκοπικού οδηγού για να ασφαλίσει στη θέση του.155154

Κρατήστε από το κάτω μέρος του περιβλήματος στη συνέχεια τραβήξτε τον άξονα προς τα πάνω, περιστρέψτε 90 μοίρες δεξιόστροφα(βλ. Εικ F1) , αφήστε και ο άξονας θα ασφαλίσει αυτόματα στη θέση του. (βλ. Εικ F2)

Τραβήξτε το μοχλό κλειδώματος βοηθητικής λαβής (11). Κρατήστε τον μοχλό και περιστρέψτε τη βοηθητική λαβή στην πιο άνετη και ισορροπημένη θέση (βλ. G). Τραβήξτε τον μοχλό, η βοηθητική λαβή σας έχει

Για να ρυθμίσετε τη γωνία του άνω άξονα ή να μετατρέψετε το εργαλείο από τη λειτουργία κουρέματος σε λειτουργία γωνιών, απασφαλίστε με το χέρι το κουμπί ασφάλισης περιστροφής κεφαλής και ασκώντας την αναγκαία δύναμη, τραβήξτε την κεφαλή κουρέματος στην επιθυμητή θέση και ασφαλίστε το κουμπί ασφάλισης περιστροφής κεφαλής.

Σπρώξτε το προστατευτικό διαχωριστικού μέσα και έξω στη θέση του πριν το ξάκρισμα, όπως φαίνεται στο Σχήμα I1. Όταν κουρεύετε σε γωνίες, τραβήξτε προς τα έξω τον οδηγό προστασίας λουλουδιών/γωνιών και κρατήστε μία πλευρά (βλ. Εικ I2). Πριν από το κούρεμα ή το κούρεμα σε γωνίες βεβαιωθείτε ότι το προστατευτικό λουλουδιών είναι σωστά ασφαλισμένο στη θέση του.

Υπάρχουν τρεις δυνατές θέσεις για τους τροχούς στήριξης χλοοκοπτικού για να τις τοποθετήσετε για βοήθεια στο κούρεμα και το κούρεμα γωνιών. Χρήση των τροχών οδήγησης όταν κουρεύετε σε εμπρόσθια ή οπίσθια κατεύθυνση (βλ. Εικ J1) Θέστε το χλοοκοπτικό στη θέση κουρέματος. Κάτω από το προστατευτικό ασφαλείας157156

υπάρχει ένα μεταλλικό πλακίδιο στο οποίο θα προσαρτηθούν οι τροχοί στήριξης κουρέματος. Ολισθήστε οριζόντια τους τροχούς στήριξης στο μεταλλικό πλακίδιο μέχρι να ασφαλίσουν στη θέση τους έτσι ώστε και οι δύο τροχοί να κοιτούν προς την εμπρόσθια κατεύθυνση (Βλ. σχ. B3). Οι τροχοί πρέπει να παρέχουν υποστήριξη όταν κουρεύετε προς την εμπρόσθια ή οπίσθια κατεύθυνση. Χρήση των τροχών οδήγησης κατά το κούρεμα πλευρά με πλευρά Θέστε το χλοοκοπτικό στη θέση κουρέματος. Κάτω από το προστατευτικό ασφαλείας υπάρχει ένα μεταλλικό πλακίδιο στο οποίο θα προσαρτηθούν οι τροχοί στήριξης κουρέματος. Ολισθήστε τους τροχούς στήριξης κάθετα στο μεταλλικό πλακίδιο μέχρι να ασφαλίσει στη θέση του (Βλ. σχ. B2). Οι τροχοί πρέπει να παρέχουν υποστήριξη όταν κουρεύετε σε οριζόντια κατεύθυνση πλευρά με πλευρά (βλ. Εικ J2). Μπορείτε επίσης να χρησιμοποιήσετε το μηχάνημα χωρίς τους τροχούς οδήγησης στο προστατευτικό κατά τη διάρκεια του κουρέματος. Χρήση των τροχών οδήγησης κατά το κούρεμα γωνιών (βλ. Εικ I2) Βεβαιωθείτε ότι ο διακόπτης ασφαλείας είναι ασφαλισμένος για να αποφύγετε ακούσια έναρξη. Αλλάξτε τη λειτουργία του εργαλείου από κούρεμα σε κούρεμα σε γωνίες και οι τροχοί στήριξης του χλοοκοπτικού (12) θα προσαρτηθούν στο πλάι της κεφαλής κουρέματος όπως φαίνεται στο Σχ. Β1. Περιστρέψτε την κύρια λαβή όπως περιγράφεται στο «ΠΕΡΙΣΤΡΟΦΗ ΚΥΡΙΑΣ ΛΑΒΗΣ», στη συνέχεια απασφαλίστε το κουμπί ασφάλισης περιστροφής κεφαλής και ασκώντας την απαιτούμενη δύναμη τραβήξτε την κεφαλή κουρέματος στη θέση που επιθυμείτε. Βεβαιωθείτε ότι έχετε ρυθμίσει τη γωνία της κεφαλής κουρέματος ώστε να βρίσκεται στη χαμηλότερη οριζόντια ρύθμιση. Τέλος, ασφαλίστε το κουμπί ασφάλισης περιστροφής κεφαλής (Βλ. σχ. H3) και τοποθετήστε τους τροχούς στο έδαφος για τη λειτουργία κουρέματος σε γωνίες. Κατά το κούρεμα σε γωνίες, διατηρήστε τον οδηγό προστασίας λουλουδιών/γωνιών ευθυγραμμισμένο με την πλευρική γωνία, καθώς αυτό θα σας βοηθήσει να κουρεύετε σε ίσια γραμμή. Μόνο η μύτη του νήματος πρέπει να κάνει επαφή με την περιοχή στην οποία εργάζεστε. Μη ζορίζετε το νήμα. Οι τροχοί για το κούρεμα σε γωνίες βοηθούν στην προστασία της μονάδας και δεν επιτρέπουν στη μονάδα να ακουμπήσει στο έδαφος. Να είστε ιδιαίτερα προσεχτικοί κατά τη διάρκεια του κουρέματος καθώς μπορεί να εκτιναχτούν αντικείμενα από το κοπτικό νήμα.

Όταν αρχικά ενεργοποιείτε την κοπτική μηχανή, δημιουργείτε μία γραμμή μικρού μήκους. Θα ακουστεί ένας ήχος όταν οι γραμμές χτυπούν τον γραμμικό κόφτη. ΜΗΝ ΑΝΗΣΥΧΗΣΕΤΕ είναι αρκετά φυσιολογικός ο ήχος. Μετά από περίπου 5 δευτερόλεπτα, η γραμμή θα κοπεί στο σωστό μήκος και ο ήχος θα μειωθεί όσο η μηχανή έχει την πλήρη ταχύτητα. Εάν ο ήχος που δηλώνει ότι γραμμή έχει κοπεί δεν ακούγεται πλέον, θα χαραχτεί μεγαλύτερο μέρος γραμμής. Για να τροφοδοτήσετε περισσότερες γραμμές, είναι αρχικά απαραίτητο να αφήσετε την κοπτική μηχανή να σταματήσει εντελώς, μετά να ξεκινήσετε ξανά, αφήνοντας τη μηχανή να πάρει την τελική της ταχύτητα. Επαναλάβετε πάνω από 4 φορές μέχρι να ακούσετε τις γραμμές να χτυπάνε πάνω στο γραμμικό κόπτη.

Απενεργοποιήστε το χλοοκοπτικό και αφαιρέστε τη μπαταρία. Εάν η απαιτούμενη γραμμή μπορεί να τροφοδοτηθεί χειροκίνητα Για να λειτουργήσει, πατήστε και αφήστε το κουμπί χειροκίνητης τροφοδοσίας γραμμής (16), ενώ τραβάτε απαλά τις γραμμές μέχρι οι γραμμές να φτάσουν στο γραμμικό κόπτη. Εάν η γραμμή ξεπερνά το γραμμικό κόπτη, έχει τροφοδοτηθεί υπερβολικά μεγάλη γραμμή. Εάν έχει τροφοδοτηθεί πολύ μεγάλη γραμμή, αφαιρέστε το πώμα του τυμπάνου και πατήστε αριστερόστροφα μέχρι η γραμμή να αποκτήσει το επιθυμητό μήκος.157156

Πατήστε και κρατήστε τα δύο μάνδαλα(19) (βλ. Εικ. K2). Τραβήξτε το πώμα μακριά από τον συγκρατητήρα του τυμπάνου. Όταν επανατοποθετείτε το καπάκι του τυμπάνου. Διατηρείτε όλες τις περιοχές του πώματος και του συγκρατητήρα του τυμπάνου καθαρές. Αντικαταστήστε το πώμα, πιέζοντας σταθερά προς τα κάτω προς τον συγκρατητήρα του τυμπάνου για να βεβαιωθείτε ότι το πώμα έχει τοποθετηθεί εντελώς στη θέση του. Βεβαιωθείτε ότι το καπάκι έχει τοποθετηθεί σωστά προσπαθώντας να το αφαιρέσετε χωρίς να πιέζετε τα δύο μάνδαλα.

K3). Απενεργοποιήστε το χλοοκοπτικό και αφαιρέστε τη μπαταρία. Αφαιρέστε το κάλυμμα του πηνίου. Αφαιρέστε το παλιό πηνίο από τη βάση του. Καθαρίστε από τυχόν σπασμένο νήμα ή ρύπους την περιοχή του πηνίου. Τραβήξτε το νήμα από το νέο ανταλλακτικό πηνίου μέσω της οπής της βάσης του πηνίου. Τοποθετήστε το νέο πηνίο στη βάση με τις περιοχές κοπής του πηνίου να κοιτούν προς τα μέσα ή προς τα κάτω. Κατά την εγκατάσταση στη βάση του πηνίου, πρέπει να είναι ορατή η μαλακή πλευρά. Επαναλάβετε για μία δεύτερη γραμμή. Τοποθετήστε ξανά το καπάκι.

Αφήνετε περίπου 100mm στριμμένης γραμμής και τοποθετήστε τη στη σφήνα Ιδιαίτερη προσοχή απαιτείται για να βεβαιωθείτε ότι η γραμμή είναι γυρισμένη σωστά στο πηνίο. Σε διαφορετική περίπτωση, θα προκληθεί βλάβη στην αυτόματη τροφοδοσία γραμμής. Κατόπιν τοποθετήστε το τύμπανο, όπως περιγράφεται στην παράγραφο

Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα λίπανση ή συντήρηση. Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα.

Στον πίνακα που ακολουθεί αναφέρονται προβλήματα και ενέργειες επίλυσης που μπορείτε να πραγματοποιήσετε αν το μηχάνημά σας δεν λειτουργεί σωστά. Προειδοποίηση: Απενεργοποιήστε το μηχάνημα και αφαιρέστε τη μπαταρία πριν από οποιαδήποτε ενέργεια επίλυσης προβλήματος.159158 3-σε-1 Χλοοκοπτικό/Θαμνοκοπτικό

Προβλήματα Πιθανές αιτίες διορθωτική ενέργεια Το χλοοκοπτικό δεν λειτουργεί. Η μπαταρία είναι αποφορτισμένη. Η μπαταρία είναι πολύ ζεστή/κρύα. Ο κινητήρας έχει χαλάσει. Οι εσωτερικές καλωδιώσεις του μηχανήματος έχουν πάθει βλάβη. Επαναφορτίστε τη μπαταρία, δείτε και “ΠΩΣ ΝΑ ΦΟΡΤΙΣΕΤΕ ΤΗ ΜΠΑΤΑΡΙΑ “. Αφήστε την να κρυώσει/ζεσταθεί. Επικοινωνήστε με τον αντιπρόσωπο σέρβις. Επικοινωνήστε με τον αντιπρόσωπο σέρβις. Το χλοοκοτπικό λειτουργεί με διαλείμματα. Ο κινητήρας έχει χαλάσει. Η μπαταρία δεν είναι πλήρως φορτισμένη. Ο διακόπτης On/Off (Ενεργ./ Απενεργ.) έχει χαλάσει. Επικοινωνήστε με τον αντιπρόσωπο σέρβις. Επαναφορτίστε τη μπαταρία. Επικοινωνήστε με τον αντιπρόσωπο σέρβις. Υπερβολικές δονήσεις/θόρυβος. Το μηχάνημα έχει χαλάσει. Το πηνίο νήματος δεν είναι καλά

Επικοινωνήστε με τον αντιπρόσωπο σέρβις. Τυλίξτε το νήμα. Βλέπε ’’Εγκατάσταση του πηνίου και του

κουρέματος ανά φόρτιση μπαταρίας είναι πολύ μικρός. Η μπαταρία δεν έχει χρησιμοποιηθεί για πολύ καιρό ή έχει φορτιστεί για

Το γκαζόν είναι πολύ υψηλό. Η μπαταρία είναι ελαττωματική. Φορτίστε πλήρως τη μπαταρία, δείτε επίσης “ΠΩΣ ΝΑ ΦΟΡΤΙΣΕΤΕ ΤΗ

Κουρεύετε σε στάδια. Αντικαταστήστε την μπαταρία. Το μηχάνημα δεν

Το νήμα έχει κοπεί. Η μπαταρία δεν είναι πλήρως φορτισμένη. Ο κινητήρας έχει χαλάσει (η ταχύτητα είναι πολύ χαμηλή). Το γκαζόν εμπλέκεται γύρω από την κεφαλή κοπής. Αντικαταστήστε το νήμα. Επαναφορτίστε τη μπαταρία, δείτε και “ΠΩΣ ΝΑ ΦΟΡΤΙΣΕΤΕ ΤΗ ΜΠΑΤΑΡΙΑ “. Επικοινωνήστε με τον αντιπρόσωπο σέρβις. Απομακρύνετε το γκαζόν. Ανάβει συνεχώς η ενδεικτική λυχνία φόρτισης μπαταρίας. Δεν είναι δυνατή η

Η μπαταρία δεν είναι (σωστά) τοποθετημένη. Οι επαφές της μπαταρίας έχουν

Η μπαταρία είναι ελαττωματική. Εισαγάγετε σωστά τη μπαταρία στο

Καθαρίστε τις επαφές της μπαταρίας ή αντικαταστήστε τη

Αντικαταστήστε την μπαταρία. Η λυχνία ένδειξης φόρτισης της μπαταρίας δεν

Το φις του φορτιστή δεν είναι (σωστά) συνδεδεμένο. Η πρίζα, το καλώδιο τροφοδοσίας ή ο φορτιστής έχουν πάθει βλάβη. Εισαγάγετε (πλήρως) το φις του καλωδίου στην πρίζα στον τοίχο. Ελέγξτε την τάση του ρεύματος. Πηγαίνετε το φορτιστή για έλεγχο σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις. Ο αυτόματος τροφοδότης δεν

Το νήμα κοπής δεν είναι καλά

Το νήμα έχει μπλοκάρει. Το νήμα έχει φθαρεί. Τραβήξτε με το χέρι σας το νήμα, αν δεν μπορείτε αφαιρέστε το πηνίο και τυλίξτε το νήμα. Αντικαταστήστε με ένα νέο πηνίο νήματος.159158

Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Δηλώνουμε ότι το προϊόν,

Συμμορφώνεται με τις παρακάτω Οδηγίες, Μηχανολογική Οδηγία 2006/42/Ec Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2004/108/Ec RoHS Οδηγία 2011/65/EU Οδηγία περί εκπομπών θορύβου στο περιβάλλον από εξοπλισμό για χρήση σε εξωτερικούς χώρους

-Διαδικασία Αξιολόγησης Συμβατότητας σύμφωνα με Annex vI - Μετρημένο επίπεδο τάσης ήχου 90.91dB(A)

Δηλωμένο εγγυημένο επίπεδο τάσης ήχου 94dB(A) - Ο εμπλεκόμενος αναγνωρισμένος οργανισμός

Πρότυπα συμμόρφωσης: EN 60745-1 EN 786 EN Iso 3744 EN 55014-1 EN 55014-2 Το πρόσωπο που έχει εξουσιοδότηση να συντάξει το τεχνικό αρχείο,

2012/10/22 Leo Yue POSITEC Διευθυντής Ποιότητας160
