BRUKSANVISNING WG160E WORX

6. DREjNING AF HOVEDHÄNDTAG (Se Fig F1, F2)

POSITEC Kvalitetsmanager

POSITEC Kvalitetsleder

1. BAKRE HANDTAG
2. BATTERIPAKET
3. TELESKOPSKAFT
4. LAsvred FOr VRIDHUVUD
5. SÄKERHETSSKYDD
6. BLOMSTERSKYDD/KANTGUIDE
7. HJÄLPHANDTAG
8. JUSTERINGSKNAPP FÖR TELESKOPSKAFT
9. FRIGÖRINGSKNAPP
10. PÅ/AV-KNAPP
11. LÄSVRED FÖR HUVUDHANDTAG
12. KANT/TRIMNINGSSTÖDHJUL
13. SNÖRSKÄRARE
14. KOPPLING FÖR NEDRE SKAFT
    15.ÖVRE SKAFT
15. TRIMMERHUVUDETS MOTORHUS (Se Fig H2)
16. TRÄDMATNINGSKNAPP (Se Fig K1)
17. SKYDD FÖR SPOLNINGSANORDNING (Se Fig K2)
18. LOCKFRIGÖRINGSLÅS (Se Fig K2)
19. SPOLE (Se Fig K2)
20. SKÄRHUVUD (Se Fig K2)
21. TRÄDHÄL (Se Fig K2)

Avbildat aller beskrivet tillbehör ingår delvis inte I leveransomfånget.

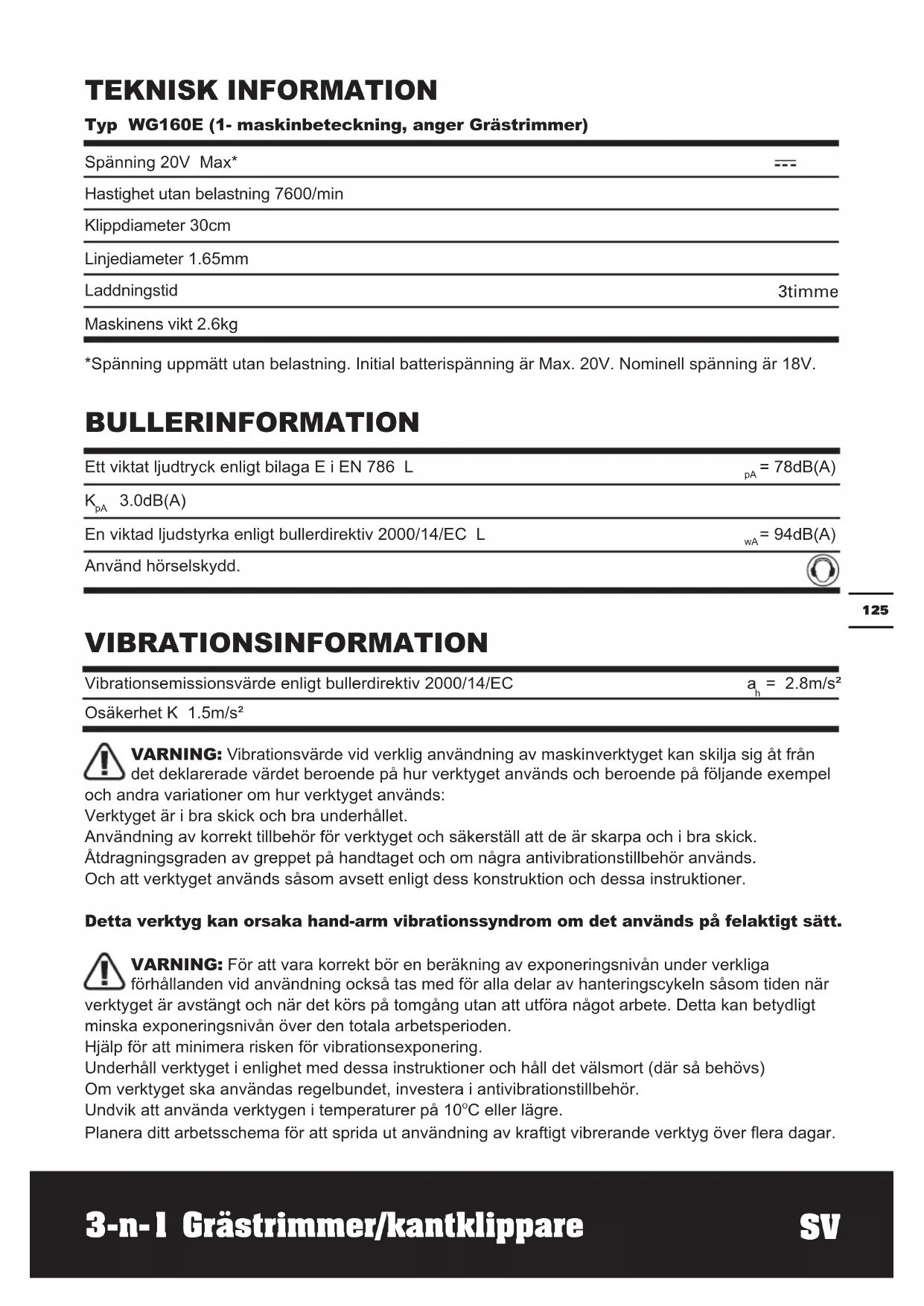

TEKNISK INFORMATION

Typ WG160E (1- maskinbeteckning, anger Grästrimmer)

Spanning 20V Max*	---
Hastighetutan belastning 7600/min
Klippdiameter 30cm
Linjediameter 1.65mm
Laddningstid	3timme
Maskinens vikt 2.6kg

*Spanning uppmatt utan belastning. Initial batterispanning ar Max. 20V. Nominell spanning ar 18V.

BULLERINFORMATION

Ett viktat ljudtryck,enligt bilaga E i EN 786 L	pA=78dB(A)
KpA 3.0dB(A)
En viktad ljudystyrka,enligt bullerdirektiv 2000/14/EC L	wA=94dB(A)
Använd hörskyydd.

VIBRATIONSINFORMATION

Vibrationsemissionsvärde enligt bullerdirektiv 2000/14/EC a_h = 2.8m / s^2

Osakerhet K 1.5m / s^2

VARNING: Vibrationsvärde vid verklig använding av maskinverktyget kan skilja sig Åt frän det deklarerade värdet beroende på hur verktyget används och beroende på följande exemplandra variationer om hur verktyget används:

Verktyget ar i bra skick och bra underhallet.

Använding av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om nagra antivirusibrationstillbehör används. Och att verktyget används sösom avsett enlgit dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt satt.

WARNING: För att vara korrekt bör en beräkning av exponeringsniván under verkliga

forhallanden vid anvandning oksa tas med for alla delar av hanteringscykeln sasom tiden nar

verktyget ar avstängt och när det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsniván over den totalaARBetsperioden.

Hjälp for att minimera risken for vibrationsexponering.

Underhall verktyget i enlighet med dessa instruktioner och hall det valsmort (dar sa behovs)

Om verktyget ske användas regelbundet, investera i antivibrationstillbehör.

Undvik att anvanda verktygen i temperaturer på 10^ aller lagre.

Planera ditt arbetsschema for att sprida ut anvanding av kraftigt vbrerande verktyg over flera dagar.

3-n-1 Grästrimmer/kantklippare

SV

TILLBEHÖR

Laddare (WA3739) 1

Batteripaket (WA3525) 1

Kant/trimningsstödhjul 1

Spole (WA0004) 1

Sakerhetsskydd 1

Vi rekommenderar att du koper alla dina tillbehör frän sama affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett vällkänt marke. Se avsnittet med arbetstips ienna bruksanvisning ellertillbehöretsr Förpackning for mer information. Affärspersonalen kan också hjälpa dig och ge dig rãd.

GENERELLA SÄKERHETSVARNINGAR FÖR ELVERKTYG

WARNING! Läs alla instruktioner.

Följs inte alla nedanstäende instruktioner

kan det leda till elektriska stotar, brand och/eller allvarliga skador.

Spara alla varninger och instruktioner for framtida bruk.

Termane "strömforande verktyg" i alla
varningsmeddelande nedan avser ditt
(sladdverktyg) strömforande verktyg eller
batteridrivna (sladdlosa) strömforande verktyg.

1) ARBETSOMRLDET

a) Hill arbetsomridet rent och väl upplyst. Skräpiga och mörka omränden ar skaderisker.
b) Använd inte strömforande verktyg i explosiva miljöer, som nara brandfarliga vätskor, gaser aller damm. Strömforande verktyg skapar gnistor som kan anteanda damm eller ingor.
c) HILL barn och iskidare borta när du anvanderett strömforande verktyg. Distractioner kan gora att du forlorar kontrollen.

2) ELSaKERHET

a) Stickkontakterna till verktyget miste matcha eluttaget. Modifiera inte stickkontakten pi ngot satt. Anvand inte adapterkontaktier i samband med jordade strömforande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken for elstotar.
b) Undvik kroppskontakt med jordade ytor som ror, element, spisar och kylskip. Det finns en större risk for elstötar om din kropp ar jordad.
c) Exponera inte strömforande verktyg for regn eller fuktiga forhllanden. Kommer det in vatten i ett strömforande verktyg okar det risiken for elstotar.
d) Missbruka inte sladden. Använd aldrig sladden for att bara, dra eller dra ut stickkontakten for det stromforande verktyget. Hill sladden borta frin hetta, olja, skarpa kanter aller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken for elstötar.
e) När du använderett strömforande

verktyg utomhus anvander du en folorngningssladd som lampar sig for utomhus bruk. Anvander du en sladd for utomhus bruk reducerar du risken for elstotar.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd dæ en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken for elektriska stötar.

a) Var uppmärksam, hill ögonen pi vaddu gör och använd sunt fornuft nr du använder ett strömforande verktyg. Använd inte ett strömforande verktygnär du ar trött ell er piverkad av droger, alkohol ell likemedel. En kort stund av ouppmärksamhet med strömforande verktyg kan resultera i allvarliga personskador.
b) Använd saker utrustning. Använd alltid skyddsglasogon. Sakerhetsutrustning som munskydd, halkfria skor, skyddshjalm aller horselskydd som används Near det behövs kommt att reducera personskador.
c) Forhindra ofrivillig start. Se till att kontakten ar i off-lage innan du ansluter till stromkalla och/eller batterienhet, tar upp er bar med dig verktyget. Bar du stromforande verktyg med fingret pi kontakten erller satter i stickkkkontakten i elluttaget när kontakten ar i PL-lage utgor det en skaderisk.
d) Ta bort alla skiftnycklar aller skruvnycklar innan du satter pi det strömforande verktyget. En skift - aller skruvnyckel som lämnas kvar pi en roterande del pi ett strömforande verktyg kan orsaka personskador.
e) Sträck dig inte für lingt. Bibehill alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i ovändade situationer.
f) Klä dig rätt. Använd inte lost sittande kläder aller smycken. Híll ditt hír, dina kläder och handskar borta frín rörliga delar. Lösa kläder, smycket aller lingt hír kan snárjas in i rörliga delar.
g) Om det pi encheterna finns anslutning for dammutsug och dammuppsamling ser du till att de ar anslutna och anecdotes korrekt. Anvander du dessa

anordninger reducerar det dammrelaterade faror.

4) ANVÄNDNING OCH uNDERHJKLM AV STRÖmFÖRANDE VERKTKyG
a) Forcera inte det stromforande verktyget. Anvand korrekt verktyg for arbetet. Det korrekta verktyget kommt att gora jobbet bättre och säkrare med den hastighet den tillverkats for.
b) Använd inte verktyget om kontakten inte sätter pi aller stänger av det. Alla strömfürande verktyg som inte kan kontrolleras med kontakten ar farliga och miste repareras.
c) Koppla frän stickkontakten frän strömköllan och/eller batterienheten frän elverktyget innan du utfor nagra justeringar,ändrar I tillbehören ellermagasinerar elverktygen. Sildenafil forebyggande sakerhetsitgärder reducerar risken for att du startup verktyget oavsiktligt.
d) Förvara verktyget som inte används utom räckhill for barn och llt inte nigon person använda verktyget som inte känner till verktyget aller dessa anvisningar. Strömforande verktyg ar farliga i händerna pi outbildade användare.
e) Utfor underhill pI verktygen. Kontrollera inriktningen aller fatest for rroliga delar, defekta delar och alla andra saker som kan piverka anvandningen av elverktyget. Om den skadats miste elverktyget repareras fore anvandning. Mnga olyckor orsakas av felaktigt underhllna elverktyg.
f) Hill sigverktyget skarpa och rena. Korrekt underhillnaskarverktyg med skarpa eggkommeninteattkora fast lika ofta och ar enklare attkontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pi det satt som avsetts for varje typ av elverktyg. Ha ocksí i Itanke arbetsforhllandena och arbetet som skall utforas. Anvander du elverktyg for litgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
5) ANVÄNDNING OCH SKÖTSEL AV SLADDLOSA VERKTyG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medfora en risk for brand nar den anvands till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medfora en risk for personskador och brand.
c) När batteripaketet inte används skadet hallas borta frän metallforemalmom gem, mynt, nycklar, skruvar ochandra smä metallforemalm som kanskapa kontakt mellan batteripaketetspolar och kortsluta det. En kortslutngan orsaka brännskador och brand.
d) Under olyckliga omstandigheter kan vatska kommat ur batteriet. Undvik kontakt. Om den kommer ikontakt med huden, skolj med vatten. Om den kommer ikontakt med ögonen, skolj rikligt med vatten och sök lakarhjalp. Vatska som kommer ut ur batteriet kan orsaka irritation aller brännskador.

6) uNDERHÉLL
a) Låt ditt elverktyg underhällas av en kvalificerad reparator som bara använder akta reservdilar. Detkommen att garantera att elverktygets sakerhet bibehills.

SÄKERHETSVARNINGAR FOR GRÄSMATTE/ KANTTRIMMER

VARNING: Du måste följa sakerhetsföreskrifterna när du använderenna enthet.. För din och eventuella Åskádares sakerhet, läsigenomenna braupsanvisning innan du använder enthen. Spara braupsanvisningen for framtida referens.

Apparaten ar inte avsedd for använding av personer (inklusive barn) med nersatta fysiska, sensoriska eller mentala Funktioner erler saknar erfarenhet och kunskap, savida deinte har fatt handledning erler instruktioner beträffande apparatens använding av en person med ansvar

for deras sakerhet.

Barn bör overvakas for att garantera att deinte leker med apparaten.

a) Läs bruksanvisingen
b) Håll kringstaende och barn borta
c) Använd skyddsglasögon
d) Undvik risk for elstot genom att inte anvanda maskinen i vata eller fuktiga miljoer.
e) Låt aldrig barn eller personer som inte LAST braupsanvisningen använda maskinen.
f) Använd aldrig maskinen dà manniskor, i synnerhet barn, eller husdjur ár i narheten.
g) Använd endast maskinen i dagsljus aller god lampbelysning.
h) Innan du anvander maskinen after nagon form av stot,kontrolera om det finns tecken pa slitage och reparera vid behov.
i) Använd aldrig maskinen med skadade skydd allerutan skydden på plats.
j) Hall alltid hander och fotter borta fran de skarande delarna, särskilt nar du slár pa motorn.
k) Se upp for skada orsakad av en anordning monterad for att trimma trimsnorets langd. När du har dragit ut nytt trimsnore, lát alltid maskinen Återgå till normal driftposition innan du sätter på den.
1) Montera aldrig trimelement av metall.
m) Använd aldrig reservdelar aller tillbehör som inte levererats aller rekommenderats av maskinens tillverkare.
n) Koppla bort maskinen fran strömköllan fore kontroll, rengöring eller underhäll pa maskinen och nar den inte används.
o) Se alltid till att ventilationsöppningarna är fria fran skrap.
p) Bekanta dig med kontrollerna och hur man anvander maskinen på ratt satt.

SYMBOLER

Varning

Läs bruksanvisingen

Utsatt inte for regn aller vatten

Far ej brannas

Använd skyddsglasögon

Häll kringstaende och barn borta.

Fär inte utsattas for regn.

Denna produit har markts med en symbol som relaterar till elektriskt och elektroniska avfall. Det betyder att denna produit inte skall kastas i de vanliga hushaillssoporna utan skall aterlamnas till att insamlingssystem som uppyller Europeiska direktivet 2002/96/CE. Den kommer att atervinnas aller demonteras for att minska miljopavkerkan. Elektrisk och elektronisk utrustning kan vara farlig for miljon och for manniskors halsa aftersom de innehaller farliga substanser.

Kantning

Trimming

MONTERING/JUSTERING

1. ASSEMBLY OF THE SAFETY GUARD (Se Fig. A)

Montera sakerhetsskyddet pa trimmerhuvudet. Se till att sidorna ar inpassade i skarorna pa trimmerhuvudet.Fast sakerhetsskyddet pa trimmerhuvudet med den medfoljande skruven.

2. MONTERING AV KANT/ TRIMNINGSSTÖDHJUL (Se Fig. B1, B2, B3)

Med encheten rattvänd, lát kant/ trimningsstödhjulsenheten (12) glida pā metallplattan som sitter bredvid skärhuvudet (se B1) aller under sakerhetsskyddet (5) (se B2 B3). Kontrollera att skárona pā kant/ trimningsstödhjulsenheten klickar pā plats pā metallplattan.

Du tar av hjulenheten genom att trycka pa frigoringsknappen (b) pa hjulen och dra hjulen utat.

LADDNINGSPROCEDUR

Elredskapet ār avsett für trimming av gräs och ogräs under buskar samt på slänter och vid kanter som inte kan;nås med gräsklipparen.

WARNING: Laddaren och batteripaketet ar särskilt konstruerade for att fungera

tillsammans. Använd inget annat batteripaket eller naggon annan laddare. Se till att inga metallfremålkommen in i laddaren aller batteripaketet. Det kan orsaka elektriska fel som kan medfora fara.

Ditt batteripaket ar OLADDAT och du maste ladda det en gang innan användning.

Den medfoljande batteriladdaren matchar det litiumjonbatteri som sitter i enheten. Använd ingen annan batteriladdare.

2. LADDNING AV BATTERIPAKETET

Lithiumbonbatteriet har skydd mot djup urldarning.
När batteriet ar tomt stangs encheten av med hjälp

av en skyddskrets: D' upphör verktygshällaren att rotera.

I en verm miljö aller after massiv användning, kan batteripaketet blir alltför varmt für att kunna laddas. Lät batteriet svalna före laddning.

3. TA BORT ELLER SÄTTA I BATTERIPAKETET (Se Fig C)

Tryck på batteripaketets spärrhake och ta bort batteriet frän ditt verktyg. När batteripaketet har laddats sätts det tillbaka i borrmaskinens batterifack. Det gliderätt in och kräver bara ettätt tryck på slutet. Kontrollera att batteriet är helt fastsatt.

4. SÄKERHETSBRYTARE PÅ/AV (Se Fig D)

Brytaren ar lately get av for att forhindra oavsiktlig start. Tryck in lasknappen (9) tryck sedan pa brytaren pa/av (10) och lossa lasknappen (9). Brytaren ar nu pa. For att stenga av lossa bara pa/av brytaren

WARNING: Klipphuvudet fortsetter att rotera after det att trimmern har stangts av; tills den har stannat innan verktyget laggs

5. JUSTERING AV TELESKOPSKAFTET (Se Fig E)

Placera ena foten pa sakerhetsskyddet, och anvand direfter ena handen for att dra teleskopskaftets justeringsknapp (8) uppat, och justera langden pa teleskopskaftet enigt din a onskemal. Slapp teleskopskaftets justeringsknapp for att lasa teleskopskaftet pa plats.

6. HUVUDHANDTAG VRIDNING (Se Fig F1, F2)

Häll i nedre delen av höljet och dra skaatet uppåt vrid sedan 90 grader medurs. (Se Fig F1), slättpp sedan, skaatetkommen att låsas i position automatiskt. (Se Fig F2)

7. JUSTERA HJÄLPHANDTAGET

Dra upp hjälphandtagets lāsarm (11).

Häll armen och vrid på hjälphandtaget till det bekvämaste och böst balanserade laket (se G) Lossa armen, hjälphandtaget har låsts.

8. JUSTERING AV TRIMMERHUVUDETS VINKEL MOT SKAFTET

WARNING: Kontrollera att

sakerhetsbrytaren ar lst for att undvika

oavsiktlig start.

For att justera vinkel for det övre skaatet aller andra encheten frän trimningsläge och kantläge, frigör vridhuvudets lasyred for hand och, med hjälp av lamplig styrka, dra trimmerhuvudet till onskad position. Läs därefter vridhuvudets lasyred.

9. AVSTÄNDSSKYDD

Skjut avstandsskyddet in och ut på plats fore trimningen sasom visas i figur I1.

Vid kantklippning, dra även ut blomsterskyddet och lagg det at sidan (Se Fig 12).

Färe trimming aller kantklippning, kontrollera att blomsterskyddet ar ordentigt lately plats.

DRIFT

WARNING: Använd alltid

ögonskydd. Luta dig aldrig über

trimmerhuvudet. Stenar aller skräp

kan studsa eller kastat in i ögonen och ansiktet och orsaka blindhet aller allvarliga skador nar encheten öppnas, kontrollera följande:

Använd skyddsglasögon och kraftiga kläder. Håll i främre handtaget med en hand och i hjälphandtaget med den andra handen. Håll encheten under midjenivå. Arbeta endast fran höger till vänster for att se till att skräp kastas bort från dig. Utan att du böjer dig fram, häll en linje nara och parallellt med marken (vertikalt vid kantklippning) och inte mot det samlade materialet som klipps.

WARNING: Se till att traden matas ut fore anvandningen. Se till

att motorn ar uppe i fullt varv innan trimningen pabörjas.

WARNING: Använd endast klipptråd på 1,65 mm i diameter.Andra

storlek på trimmertrådkommen inte att matas ordentligt vilket resulterar i felaktig Funktion hos klipphuvudet eller sökan det orsaka allvarliga skador.

Använd inte andra material sāsom ledninger, surningsgarn, rep etc.

Träden kan gå av under klippningen och bli en farlig missil som kan orsaka allvarliga skador.

KANT/TRIMNINGSSTÖDHJUL

Det finns tre valfria positioner som du kan placera kant/trimmingsstodhjulen i for att underlatta trimming och kantklippning.

Position 1: Använd guidehulen när du trimmar framåt eller bakåt (Se Fig J1)

Positionera grästrimmern i trimningspositionen. Under sakerhetsskyddet sitter en metallplatta som du kan ansluta Kant/trimningsstödhjulen till. För stödhjulen horisontellt på metallplattan tills de lases fast sa att bada hjulen ar vanda framat (se fig. B3). Hjulen ske ge stöd nar du trimmar framat ell erbakat.

Position 2: Anvanda guidehjulen nar du trimmar fran sida till sida

Positionera grästrimmern i trimningspositionen. Under sakerhetsskyddet sitter en metallplatta som du kan ansluta cant/trimningsstödhjulen till.

För på stödhjulen vertikallt på metallplatan tills de lases fast (se fig. B2). Hjulen ske ge stöd;när du trimmar horisontellt frän sida till sida (Se Fig J2).

Obs: du kan även trimma atan att anvanda stödhjulen.

Position 3: Anvanda guidehulen vid kantklippning (Se Fig 12)

WARNING: Kontrollera att sakerhetsbrytaren ar lately for att undvika oavsiktlig start.

Byt verktyg fran trimnings- till kantklippningslauge.

Satt fast kant/trimningsstödhjulen (12) på sidan av trimmerhuvudet enligt fig. B1.; rotera huvudhandtaget enligt beskrivning i "ROTATION' AV HUVUDHANDTAG". Frigör därefter vridhuvudets lasyred och, med användning av lamplig styrka, dra trimmerhuvud till onskad position. Var noga med att justera trimmerhuvudets vindel till den lagsta horisontella inställningen. Lås slutligen fast vridhuvudets lasyred (se fig. H3) och positionera hjulen på marken for kantklippningslåget. Vid kantklippning, hall blomsterskydd/kantguide inpassad med gängens kant, detta underlättar rak kantklippning.. Endast spetsen av linankommen i kontakt med området som bearetas. Forcera

inte linan. Kanthjulen skyddar encheten och ser till att den intekommen i kontakt med marken. Var extra forsiktig vid kantklippning, aftersom foremal kan slungas ut fran trimmerlinan.

AUTOMATISKT SNÖRMA TARSYSTEM

När du Först slår på trimmern, matas ett litet stycke snöre ut.

En 'rasslande' ljud härs Near snörettraffarsnörskäraren.BLIR INTE OROLIG-detta arnormalt.Efter ungefär 5 sekunder skärsnöret avtill ratt langd och Ijudet avtar samtidigt som motorn uppnar full hastighet.

Om du inte hör nagot ljud fran att snöret skärs av,
ska mer snöre matas ut.

For att mata ut mer snore, låt trimmern stoppa helt, starta därefter om den och låt motorn uppnå full hastighet.

Upprepadetta tills du hör hur snörenattraffarsnörskäraren

Stang av trimmern och ta bort batteriet.

Vid behov kan du mata ut snore manuellt.

Det gör du genom att trycka på och släppa snömatarknappen, samtidigt som du försiktigt drar ut snörena tills de nár snösräraren

Om snoret sträcker sig forbi snörskäraren, har alltför mycket snöre matats ut.

Om alltför mycket snöre har matats ut, ta bort spelens lock och klicka spolen motsols tills snöret ar lagom langt.

FOR ATT TA BORT LOCKET (Se Fig K2)

Tryck in och häll kvar de två spärrarna (12) (Se Fig K2)

Dra bort locket fran spolhãllaren.

Satt sedan tillbaka spoLlocket.

Häll alla områden runt lcocket och spolhällaren rena.

Satt tillbaka locket, tryck ordentligt ned spolhällaren for att se till att Icokit ar ordentligt på plats.

Kontrollera att locket ar ordentigt fastsatt genom att forsoka ta bort denutan att trycka pa de tvahakarna.

BYTA UT TRIMMERLINA OCH SPOLE (Se Fig K3).

Stäng av trimmern och ta bort batteriet.

Ta bort skyddet pa spelningsanordningen.

Ta bort den gamla spolen fran spelhällaren. Ta bort eventuella trasiga linbitar eller klipprester fran spelområdet. Dra linan fran den nya spelrullen genom öglan pa spelhällaren. Placera den nya spolen i hällaren med spelens utskärningar vanda inat ell ereraret. När spolen sitter pa spelhällaren, ska man kunna se spelens slata sida.

Upprepa for den andra traden.

Satt tillbaka locket.

Ta ungefär 3 meter trad. Satt in 15mm av traden i ett av de två halen i den övre. delen av spolen och linda traden i pilarnas riktning overst pa speløn.

Spara ungefär 100 mm av ouplindad trad och placera den i klämman.

Var noga med att se till att traden ordentligt upplindad pa spolen.

Om inte det görs kan det paverka effektiviteten hos den automatiska tradmatningen.

Placera sedan spolen sāsom beskrivs i "För att byta spole och trad komplett".

UNDERHÄLL

Ta bort pluggen fran hällaren innan du gör nagra anpassninger, servis eller underhäll.

Ditt verktyg kräver inte extra smörjning aller unterhalb.

Det finns inga delar som kan repareras av anecdaren i verktyget. Använd aldrig vatten aller kemiska medel for att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppninger ar rena.

FELSÖKNING

I foljande tabell hitter du problem och atgärder som du kan utföra om inte encheten fungerar som den sk. Varning: Stäng av encheten och ta bort batteriet fore all felsökning.

FOR ATT TA BORT LOCKET (Se Fig K2)

Tryck in och häll kvar de två spärrarna (12) (Se Fig K2)

Dra bort locket fran spolhãllaren.

Satt sedan tillbaka spoLlocket.

Häll alla områden runt lcocket och spolhällaren rena.

Satt tillbaka locket, tryck ordentligt ned spolhällaren for att se till att Icokit ar ordentligt på plats.

Kontrollera att locket ar ordentigt fastsatt genom att forsoka ta bort denutan att trycka pa de tvahakarna.

BYTA UT TRIMMERLINA OCH SPOLE (Se Fig K3).

Stäng av trimmern och ta bort batteriet.

Problem Möjliga orsaker Korrigerande Åtgård
Trimmern fungerar inte.	Batteriet har laddat ur, Batteriet ar for varmt/kallt. Motorn ar trasig. Enhetens interna sladdar ar trasiga.
Trimmern går hackigt.	Motorn ar trasig. Batteriet ar inte fulladdat. Strömbrytain ar trasig.
Allför starka vibrationer/buller.	Enheten ar trasig. Linspolen ar fellindad.
Klipptiden per batteriladdning ar För kort.	Batteriet har inte används pågressive laddats for kort tid. Gräset ar for högt. Batteriet ar trasigt.
Enheten klipper inte.	Linan ar trasig. Batteriet ar inte fulladdat. Motorn ar trasig (for lög Hastighet). Gräs har trasslat in sig runt klipphuvudet.
Batteriladdningsin-dikatorn lyser hela tiden. Det går inte att ladda batteriet.	Batteriet ar fel isatt. Batterikontakterna ar smutsiga. Batteriet ar trasigt.
Batteriladdningsindi-katorn lyser inte.	Batteriladdarens kontakt ar inte ordentligt isatt. Eluttag, strömsladd eller batteriladdare kan vara trasiga.
Den automatiska linframmatningen fungerar inte.	Linan ar fellindad. Linan har trasslat sig. Linan ar slut.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd)där det finns anlaggningar for det. Kontakta

dina lokala myndigheter eller iterforsäljare for Itervinningsrid.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar attenna Produkt,

Beskrivning

WORX 3-n-1 Grästrimmer/kantklippare

Typ WG160E (1- maskinbeteckning, anger Grästrimmer)

Funktion Skärning gräs och ogräs

Uppfyller foljande direktiv,

Maskindirektiv 2006/42/EC

Elektromagnetiskt kompatibilitetsdirektiv

2004/108/EC

RoHS Direktiv 2011/65/EU

Bullerdirektiv for utomhusutrustning

• Konformitetsutvärderingsprocedur enlicht

Annex VI

• Uppmatt bullerniva 90.91dB(A)
• Deklarerad garanterad bullerniva 94dB(A)
• Berört notifierat organ

Namn: Intertek Testing & Certification Ltd

Personen som godkänts att sammanställa den tekniska lien.

Namn Russell Nicholson

Adress Positec Power Tools (Europe)

Ltd, PO Box 152,Leeds,LS10 9DS,UK

2012/10/22

Leo Yue

POSITEC Kvalitetsdirektor

1. ARKA TUTAZ

2. BATARYA KUTUSU

3. TELEKOPIK ŞAFT

4. PIVOT KAFA KILITLEME DÜGMESİ

5. GÜVENLIK KORUYUCUSU

6. ÇİÇEK KORUYUCU/KENAR KILAVUZU

7. YARDIMCI KOL

8. TELEKOPIK MIL AYAR TETİGI

9. KILITLEME DÜGMESİ

10. AZMA/KAPAMA DÜGMESİ

11. YARDIMCI KILIT KOLU

12. KENAR KESMEÇIM BIÇME DESTEK TEKERLERİ

13. SICIM KESICI

14. ALT MIL KAPLINI

15. ÜST MIL

16. BIÇME KAFASI MOTOR MAHFAZASI (Bkz. Şekil H2)

17. SICIM BESLEME DÜGMESİ (Bkz. Şekil Fig K1)

18. MAKARA KAPAGI (Bkz. Şekil K2)

19. KAPAK BIRAKMA MANDALI (Bkz. Şekil K2)

20. MAKARA (Bkz. Şekil K2)

21. KESICI BAŞ (Bkz. Şekil K2)

22. DELIK HALKASI (Bkz. Şekil K2)
