BEDIENUNGSANLEITUNG WG160E WORX

We, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

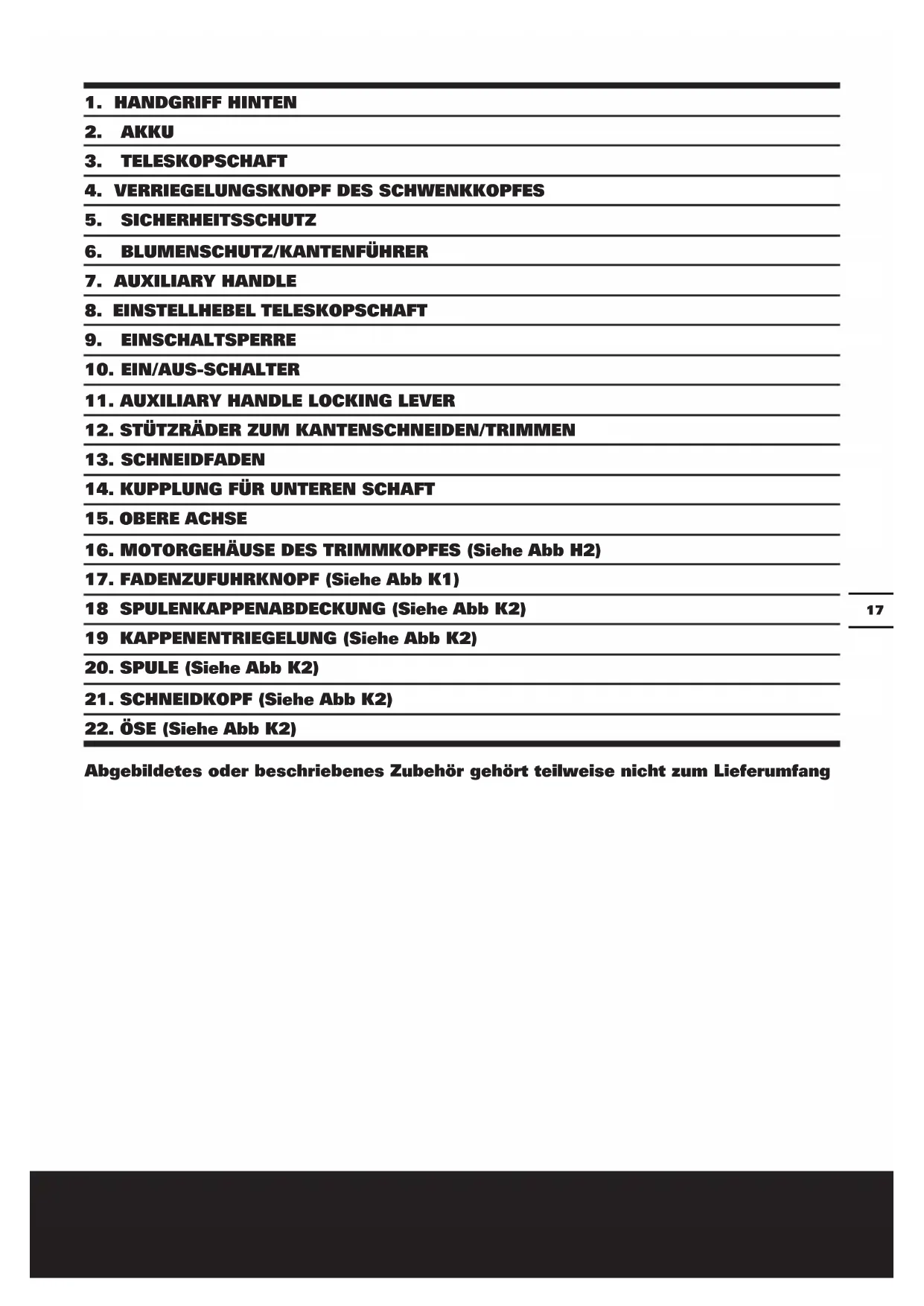

1. HANDGRIFF HINTEN

2. AKKU

3. TELEKOPSCHAFT

4. VERRIEGELUNGSKNOPF DES SCHWENKKOPFES

5. SICHERHEITSSCHUTZ

6. BLUMENSCHUTZ/KANTENFührER

7. AUXILIARY HANDLE

8. EINSTELLHEBEL TELEKOPSCHAFT

9. EINSCHALTSPERRE

10. EIN/AUS-SCHALTER

11. AUXILIARY HANDLE LOCKING LEVER

12. STÜTZRÄDER ZUM KANTENSCHNEIDEN/TRIMMEN

13. SCHNEIDFADEN

14. KUPPLUNG FÜR UTEREN SCHAFT

15. OBERE ACHSE

16. MOTORGEHÄUSE DES TRIMMKOPFES (Siehe Abb H2)

17. FADENZUFUHRKNOPF (Siehe Abb K1)

18. SPULENKAPPENABDECKUNG (Siehe Abb K2)

19. KAPPENENTRIEGELUNG (Siehe Abb K2)

20. SPULE (Siehe Abb K2)

21. SCHNEIDKOPF (Siehe Abb K2)

22. ÖSE (Siehe Abb K2)

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang

KOMPONENTEN

Typ WG160E (1- Bezeichnung der Maschine, Repräsentant Rasentrimmer)

Nennspannung 20V Max*	---
Leerlaufnenndrehzahl 7600/min
Fadenlänge 30cm
Fadenstärke 1.65mm
Ladezeit 3hr
Gewicht 2.6kg

*Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

LARMPEGEL UND VIBRATIONEN

A - gewichteter Schalldruck gemäß Anhang E von EN 786 L	pA = 78dB(A)
KpA	3.0dB(A)
A-gewichtete Schallleistung gemäß Lärmschutzrichtlinie 2000/14/EG	LwA = 94dB(A)
Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen

INFORMATIONENÜBER VIBRATIONEN

Vibrationsemissionspegel gemäß Lärmschutzrichtlinie 2000/14/EG a _h = 2.8 m/s^2

Unsicherheit K 1.5m/s2

WARNING: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des

Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird:

Das Werkzeug ist in gutem Zustand und gut gepflegt.

Verwendung des wichtigen Zubehörs für das Werkzeug und Gewährleistung seiner Scharfe und seines gute Zustands.

Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird diesen Werkzeug nicht anemessen gehandelt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen

WARNING: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller

Arbeitsabschnittwehrend tatsächcher Verwendung berücksichtigt werden, z.B. die Zeiten,

wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Pflegen Sie diesen Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Bei regelmäßiger Verwendung deses Werkzeugs sollenn Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10^ oder darunter.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.

ZUBEHÖRTEILE

Ladegerät (wA3739) 1

Akku (wA3525) 1

Stützträder zum Kantenschneiden/Trimmen 1

Spule (wA0004) 1

Sicherheitsschutz

Wir empfehlen Ihnen, sümmtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Die Güteklasse muss entsprechend der Anwendung gewählt werden. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch ihr Fachhändler berät Sie bisher nicht zuteilten.

1

ALLGEMEINSICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der

Einhaltung der Sicherheitschinweise und

Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursichen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöthes

Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das

Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschreiben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGES
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das davon bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten,Lasst,ist gefährlich und muss repariert werden.
c) Entfermen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfait. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge uswentsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) VERWENDUNG UND BEHANDLUNG DES AKKUWERKZEUGS
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es

mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SICHERHEITSHINWEISE FÜR RASEN-/ KANTENTRIMMER

WARNING: Beim Benutzenden dieser Maschine mussen die Sicherheitshinweise beachtet werden. Lesen Sie zu ihrer eigenen Sicherheit und zum Schutz der Umherstehenden these Anweisungen durch, bevor Sie die Maschine verwenden.itte bewahren Sie die Anleitung zum späteren Gebrauch sicherauf.

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen,

sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden.

Kinder sollen den grundsatzlich beaufsichtigt werden, damit sie nicht mit dem Gerat speien.

a) Bedienungsanleitung lessen
b) Warning vor Gefahren
c) Beim Arbeiten mit der Elektrowerkzeug, tragen Sie eine Schutzbrille.
d) Nicht in feuchter oder nasser Umgebung benutzen. Stromschlaggefahr!
e) Niemals Kindern oder nicht mit diesen Anweisungen verbrauten Personen den Umgang mit dem Gerät erlauben.
f) Niemals verwenden, während sich Personen, insbesondere Kinder, oder Tiere in der Nähe aufhalten.
g) Nur bei Tageslicht oder gutem künstlichen Licht arbeiten.
h) Vor der Benutzung immer prufen, ob Teile oder Baugruppen beschädigt oder abgenutzt sind und repariert werden müssen. Den Rasentrimmer nicht verwenden, wenn das Netzkabel beschädigt oder abgenutzt ist.
i) Verwenden Sie das Gerät auf keinen Fall, wenn eine Schutzvorrichtung beschädigt ist oder feht.
j) Halten Sie Hande und Füsse von der Schneidvorrichtung fern, insbesondere beim Starten des Motors.
k) Achten Sie darauf, dass Vorrichtungen zum Kurzen des Schneidfadens niemanden verletzen konnen. Nach dem Verlangern des Schneidfadens bringen Sie das Gerät erst wieder in Betriebsposition, ehe Sie es anschalten.
I) Niemals Schneidvorrichtungen aus Metall anbauen.
m) Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatz- oder Zubehörteile.
n) Ziehen Sie immer den Netzstecker aus der Steckdose, wenn Sie das Gerät überprüfen, reinigen, an ihm arbeiten oder nicht benutzen.
o) Luftungsöffnungen regelmäßig kontrollieren und saubern.

p) Machen Sie sich mit den Bedienelementen und dem vorschrifsmäßigen Gebrauch des Trammers vertraut.

SYMBOL

Warning

Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt

Vor Regen und Feuchtigkeit schützen

Nicht verbrennen

Augenschutzragen

Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein.

Vor Regen und Feuchtigkeit schützen

Innerhalb der EU weist these
Symbol darauf auf hin, dass
dieses Produkt nicht über den
Hausmull entsorgt werden darf.
Altgeräte enthalten wertvolle
recyclingfähige Materialien, die
einer Wiederverwertung zugeführrt
werden sollen und um der Umwelt
bzw. der menschlichen Gesundheit
nicht durch unkontrollierte
Müllbeseitigung zu schaden.itte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme
oder senden Sie das Gerät zur
Entsorgung an die Stelle, bei der
Sie es gekauft haben. Diese wird
dann das Gerät der stofflichen
Verwertung zuführen.

Trimmen

Kantenschneiden

MONTAGEHINWEISE

1. MONTAGE DER SCHUTZHAUBE (Siehe Abb A)

Ziehen Sie die Schraube aus dem Sicherheitsschutz hereaus und passen Sie den Schutz an den Trimmerkopf an; richten Sie den Sicherheitsschutz so aus, dass er an den Schlitzen am Schneidkopf einrastet. Drehen Sie das Werkzeug um und befestigen Sie den Sicherheitsschutz mit der mitgelieferten Schraube (a) am Trimmerkopf,

2. MONTAGE DER STÜTZRÄDER ZUM KANTENSCHNEIDEN (Siehe Abb B1, B2, B3)

Platzieren Sie das Gerät mit der rechten Seite nach oben und schiben Sie die Stützrädeinheit für das Kantenschneiden/ Trimmen (12) auf die Metalplatte, die sich seitlich am Schneidkopf (siehe B1) oder unter dem Sicherheitsschutz (5) (siehe B2 B3) befindet. Stellen Sie safer, dass die Nuten der Stützrädeinheit zum Kantenschneiden/ Trimmen auf der Metallplatte einrasten; sie horen dann ein klickendes Gerausch.

Zum Entfern der Radeinheit drücken Sie auf den Entriegelungsknopf (b) an den Rädern undziehen die Räder nach außen.

HINWEISE ZUM BETRIEB

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büssen sowie an Böschungen und Kanten, die mit dem Rasenmaher nicht erreicht werden können.

WARNING: Das Ladegerät und der Akku sind aufeinander abgestimmt und sollenn nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie daraufuf, dass keine Metallteile o.ä. die Anschlüsse des Ladegerats oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommt.

1. VOR GEBRAUCH IHRES KABELLOSEN RASENTRIMMERS

Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-lonen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät

2. LADEN DES AKKUS

Der Lithium-lonen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr.

In einer warmen Umgebung oder nach extremem Gebrauch konnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sieihn aufladen.

3. ANBRINGEN UND ENTFERNEN DES AKKUS (Siehe Abb C)

Drücken Sie die Akkuverriegelung hinein, um den Akku zu entriegeln, undziehen Sie ihn aus dem Werkzeug hersa. Stecken Sie den Batteriepack nach dem Aufladen wieder auf den Batterieanschluss der Heckenschere. Drucken Sie bzw den Batteriepack leicht an. Prufen Sie, dass der Batteriepack ordnungsgemäß befestigt ist.

4. SICHERHEITS-EIN-/AUSSCHALTER (Siehe Abb D)

Der Schalter ist in der Aus-Position gespeppt, damit das Werkzeug nicht aus Versehen anlauf. Drucken Sie den Freigabeknopf (9), danach den Ein-/Ausschalter (10). Anschließendleen Sie den Freigabeknopf (c) los. Das Werkzeug ist nun eingeschaltet. Zum Ausschaltenleen Sie einfach den Ein-/ Ausschalter los.

WARNING: Der Schneidkopf dreht sich auch nach dem Ausschalten des Gerätes weiter. Warten Sie, bis der Kopf stehenbleibt und legen Sie das Werkzeug auf den Boden.

5. EINSTELLUNG DES

TELESKOPSCHAFTS (Siehe Abb E)

Stellen Sie einen Fuß auf den Sicherheitsschutz undziehen Sie mit einer Hand den Einstellhebel für den Teleskopschaft (8) nach oben,bevor Sie den Teleskopschaft auf die bequemste Lange einstellen.Zum Einrasten lessen Sie den Einstellhebel fur den Teleskopschaft los.

6. SCHWENKEN DES HAUPTGRIFFES (Siehe Abb F1, F2)

Gehäuseunterteil festhalten und den Schaat nach obenziehen, dann um 90 im Uhrzeigersinn drehen (Siehe Abb F1), und loslassen. Der Schaat rastet automatisch in dieser Position ein. (Siehe Abb F2)

7. EINSTELLUNG DES ZUSATZHANDGRIFFES

Ziehen Sie den Verschlusshebel des Zusatzhandgriffes nach oben (11).

Halten Sie den Hebel und drehen Sie den Zusatzhandgriff in die gewünschte Position (siehe abb G).

Lassen Sie den Hebel los, der Zusammengriff ist festgestellt.

8. EINSTELLUNG DES

TRIMMKOPFWINKELS ZUM SCHAFT

WARNING: Stellen Sie sichere, dass der Sicherheitschalter begelt ist, um ein unabsichtliches den zu vermeiden.

Wenn Sie den Winkel des oberen Schafts verstellen oder das Werkzeug vom Trimm- auf den Kantenmodus wechseln wollen, offen Sie den Verriegelungsknopf des Schwenkkopfes mit der Hand undziehen Sie den Trimmkopf mit genugend Kraft in die gewünschte Position,bevor Sie den Verriegelungsknopf des Schwenkkopfes einrasten halten.

9. ABSTANDSHALTER

Abstandshalter vor dem Trimmen hineindrücken oder hersausziehen, siehe Abbildung I.

Ziehen Sie beim Kantenschneiden den Blumenschutz/Kantenfuhrer Heraus und klappen Sieihn zur Seite. (Siehe Abb 12).

Stellen Sie vor dem Trimmen bzw. Kantenschneiden sicher, dass der Blumenschutz fest eingerastet ist.

ARBEITEN MIT DEM TRIMMER

WARNING: Tragen Sie immer einen geeigneten Augenschutz. Lehnen Sie sich niemals über den Trimmkopf. Wegfliegender Schmutz oder Steine können schwere Verletzungen im Geschicht verursachen oder dazu führen, dass Sie Ihr Augenlicht verlieren, wenn Sie das Gerät öffnen. Beachten Sie folgende Hinweise für das Arbeitsen mit dem Gerät:

Augenschutz und schützende Kleidung tragen. Den Frontgriff in einer und den Zusatzhandgriff in der anderen Hand halten. Das Gerät maximal auf Hüfthöhe halten. Arbeiten Sie von rechts nach links, damit Schmutz und Steinchen nicht in ihre Richtung geschleudert werden. Führren Sie das Gerät, ohne sich nach vorne über zu beugen, gerade und parallel am Boden entlang (beim Kantentrimmten senkrecht) und fahren Sie nicht in das Erdreich hinein.

WARNING: Vergewissem Sie sich vor dem Einsatz, dass beiden Faden aus dem Gerät herausgeführt werden. Lassen Sie den Motor erst die volle Drehzahl erreichen, ehe Sie anfangen zu schreiben.

Warning: Max. 1,65 mm Schneidfadendurchmesser verwenden. Andere Großen werden nicht einwandfrei zugeführ, was zu Fehlfunktionen des Schneidkopfes und schweren Verletzungen führen kann. Verwenden Sie niemals Drahte, Seile, Schnüre usw. als Schneidfaden. Drahte können z. B. abbrechen und sich in lebensgefährliche Geschosse verwandeln.

EDGE/TRIMMING SUPPORT WHEELS

Es gibt wahlweise drei Positionen zum Befestigen der Stützträder zum Kantenschneiden/Trimmen, um Ihnen beim Trimmen und Kantenschneiden behilflich zu sein.

Position 1: Verwenden der Leitträder beim Trimmen in Richtung vorwärts oder rückwärts (Siehe Abb J1)

Bringen Sie den Rasentrimmer in die Trimmposition. Unterhalb des Sicherheitssschutzes befindet sich eine Metallplatte, an die sich die Stützträder zum Kantenschneiden/Trimmen befestigen halten. Schieben Sie die Stützträder waagrecht auf die Metallplatte, bis sie einrasten, so dass beiden Räder nach vorwärts gerichtet sind (siehe Abb. B3). Die Räder sollen beim Trimmen in Vorwärts- oder Rückwärtsrichtung Halt geben.

Position 2: Verwendung der Stützträder beim seitlichen Trimmen

Bringen Sie den Rasentrimmer in die Trimmposition. Unterhalb des Sicherheitsschutzes befindet sich eine Metallplatte, an die sich die Stützträder zum Kantenschneiden/Trimmen befestigen halten Schieber den Sie die Stützträder senkrecht bis zum Einrasten auf die Metallplatte (siehe Abb. B2). Die Räder sollen beim horizontalen Trimmen in seitlicher Richtung Halt geben. (siehe Abb. J2).

Hinweis: Sie können die Maschine auch ohne die Leiträder an der Schutzhaube zum Trimmen verwenden.

Position 3: Verwendung der Leiträder zum Kantenschneiden (siehe Abb.12)

WARNING: Stellen Sie sicher, dass die Sicherheitschalter arretiert ist, um ein unabsichtliches Starten zu vermeiden.

Wechseln Sie das Werkzeug vom Trimm- in den Kantenmodus, und die Stützträder für das Kantenschneiden/Trimmen (12)lassen sich seitlich am Trimmkopf befestigen, wie in Abb.B1.ersichtlich; drehen Sie den Hauptgriff, wie es im Kapitel "DREHEN DES HAUPTGRIFFS" beschreiben wird, losen Sie dann den Feststellknopf des Schwenkkopfes mit genugend Kraft undziehen Sie den Trimmkopf in die gewünschte Position.Stellen Sie safer,dass Sie den Trimmkopfwinkel auf die niedrigste horizontale Position einstellen.Arretieren Sie schlieblich den Feststellknopf des Schwenkkopfes (siehe Abb.H3) und positionieren Sie die Rader am Boden fur den Kantenmodus.Richten Sie

beim Kantenschneiden den Blumenschutz/ Kantenfuhrer an der Kante des Bürgersteigs an, was das gerade Kantenschneiden erleichtert. Lassen Sie nur die Fadenspitze das Gras berühren. Wenden Sie bei der Arbeit mit dem Faden keine Gewalt an. Die Kantenräder schützen das Produkt und sorgen dafür, dass es nicht den Boden berührt. Seien Sie beim Kantenschneidenalandersvorsichtig, da Gegenstände vom Trimmerfaden geschleudert werden konnten.

AUTOMATISCHE FADENZUFOHR

Wenn Sie den Trimmer zum ersten Mal einschalten, wird der Faden automatisch ein kleines Stück verlangert.

Sobald der Faden das Kappmesser berührt, ist ein,klapperndes' Geräusch zu horen.

KEINE SORGE! Dies ist vollig normal. Nach ca. 5 Sekunden ist der Schneidfaden auf die korrekte Länge gekürzt und das Gerausch versuschwindet, während der Motor seine volle Drehzahl erreicht.

Falls kein Gerausch zu horen ist, muss der Faden verlangert werden.

Schalten Sie dazu den Trimmer ab, lassen Sie ihn zum Stillstand kommt und schalten Sie ihn dann wieder ein, bis er volle Drehzahl erreicht.

Wiederholen Sie diesen Vorgang, bis Sie das klappernde Gerausch horen, das entsteht, wenn der Faden gegen das Kapp Messer schlągt

MANUELLE ZUFUHRUNG DES FADENS (Siehe Abb K1)

Schalten Sie den Trimmer aus und entfernen Sie den Akku.

Der Faden kann auch manuell verlangert werden.

Drücken und lose den Sie dazu den manuellen Zufuhrknopf (17), während Sie den Faden vorsichtig bis zum Kappmesser Herausziehen. Wenn Sie den Faden auf die benöttigte Länge verlangert haben, ziehen Sie vorsichtig am zweiten Faden (ohne den manuellen Zufuhrknopf ein zweites Mal zu betätigten). Der Fadenarf nicht über das Kappmesser hinausreichen; andernfalls wurde er zuweit herausgezogen.

Entfernen Sie in einem solchen Fall die Spulenkappe und drehen Sie die Spule im Gegenuhrzeigersinn, bis der überschüsse Faden aufgewickelt ist.

SO ENTFERNT MAN DIE KAPPE(Siehe Abb K2)

Halten Sie die beiden Laschen (19). (Siehe Abb K2)

Gedrück.Ziehen Sie die Kappe von der Spulenhalterung ab

Beim Aufsetzen Der Kappe

Säubern Sie die Kappe und die Spulenhalterung.

Setzen Sie die Kappe auf und drücken Sie sie leicht in Richtung Spulenhalterung, bis sie fest sitszt.

Kontrollieren Sie, ob die Kappe richtig sitzt, indem Sie versuchen sie zu losen, ohne auf die beiden Laschen zu drucken.

AUSTAUSCHEN VON SCHNEIDFADEN UND SPULE (Siehe Abb K3).

Schalten Sie den Trimmer aus und entfernen Sie den Akku.

Nehmen Sie die Spulenkappenabdeckung ab. Nehmen Sie die alte Spule aus der Spulenhalterung hereaus. Entfernen Sie ggf. beschädigte Faden- oder Schneidreste vom Spulenbereich. Ziehen Sie den Faden der neuen Ersatzspule durch die Ose der Spulenhalterung. Setzen Sie die neue Spule in die Halterung ein, wobei die ausgeschnitten Bereiche der Spule nach innen oder unter gerichtet sein sollen. Nach dem Einsetzen in die Spulenhalterung sollte die glatte Seite der Spule sightbar sein.

MANUELLES AUFSPULEN DES FADENS (Siehe Abb L1-L4)

Nehmen Sie einen ungebahr 3 m langen Faden. Schiebern Sie ein ca. 15 mm langes Stück Faden in die Öffnungen im oberen Teil der Spule und wickeln Sie die Spule in Richtung der oben auf der Spule markierten Pfeile auf.

Lassen Sie die letzten 100mm des Fadens Heraushängen und klemmen Sie sie fest.

Achten Sie darauf, dass der Faden gleichmäßig auf die Spule aufgewickelt

ist. Andernfalls kann die automatische Fadenzufuhr nicht einwandfrei Funktionieren. Bauen Sie dann die Spule wie unter "Austausch von Spule und Schneidfaden" beschreiben ein.

WARTUNG

Ziehen Sie grundsatzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausfuhren.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie davon, dass bei staubigen Arbeiten die Luftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfern, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigten innerer Teile.

STÖRUNGSEHEBUNG

In der folgenden Tabelle finden Sie Probleme und Maßnahmen, die Sie ergreifen können, falls ihre Maschine nicht ordnungsgemäß Funktioniert. Warning: Schalten Sie die Maschine aus und entfern den Sie den Akku, bevor Sie Störungen beheben.

Problem Mögliche	Ursachen Abhilfemaßnahme
Trimmer Funktioniert nicht	Akker entladen.	Akker aufladen; siehe auch unter „SO LADEN SIE IHREN AKKU AUF".
	Akker zu heiß/kalt.	Gerät abkühlen/erwärmen{lüssen.
	Motor ist beschädigt.	Kundendienst kontaktieren.
	Leitungen im Geräteinneren sind beschädigt	Kundendienst kontaktieren.
Trimmerarbeitet nur mit Unterbrechungen	Motor ist beschädigt.	Kundendienst kontaktieren.
	Akker nicht vollständig aufgeladen.	Akku aufladen.
	Ein-/Ausschalter defekt.	Kundendienst kontaktieren.
ÜbermäßigVibrationen/Lärmezessiv.	Maschine defekt.Fadenspule nicht gut aufgewickelt.	Kundendienst kontaktieren.Faden neu aufwickeln. Siehe unter „So bauen Sie Spule und Schneidfaden ein".
Schneidezeit per Akkuladung ist zu kurz.	Akker wurde länger Zeit nicht benutzt oder nur kurz aufgeladen.Gras zu hoch.Akker defekt.	Akker voll aufladen; siehe auch unter “SO LADEN SIE IHREN AKKU AUF".In Abschnitten trimmen.Akker austauschen.
Maschine schneidet nicht.	Faden abgerissen.Akker nicht voll aufgeladen.Motor ist beschädigt (Drehzahl ist zu niedrig).Gras hat sich um den Schneidkopf verfangen.	Faden austauschen.Akker aufladen; siehe auch unter „SO LADEN SIE IHREN AKKU AUF".Kundendienst kontaktieren.Gras entfern.
Ununterbrochenes Aufleuchten der Akkuladeanzeige.Kein Ladevorgang möglich.	Akker nicht (richtig) eingelegt.Akkukontakte verunreinigt.Akker defekt.	Akku ordentlich in das Akkuladegerät hineinlagen.Akkukontakte reinigen oder Akku austauschen.Akker austauschen.
Akkuladeanzeige leuchtet nicht auf.	Stecker des Akkuladegerätes ist nicht (vollständig) eingesteckt.Steckdose, Netzkabel oder Akkuladegerät ist defekt.	Netzstecker (vollständig) in Steckdose stecken.Netzspannung prüfen; Batterieladegerät vom technischen Kundendienst überprüfen{lassen.
Automatische Fadenzufahr Funktioniert nicht.	Schneidfaden ist nicht gut aufgewickelt.Faden hat sich verfangen.Faden ist aufgebraucht.	Faden manuell führen; wenn noch immer keine Zuführung nach außen, Spule entfernen und Faden nochmals aufwickeln.Durch neue Fadenspule ersetzen.

UMWELTSCHUTZ

Elektroprodukte)durfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach

Möglichkeit zu einer Recyclungstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinige Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668Koln

Erklärern hiermit, dass unser Produkt, Beschreibung

WORX 3-in-1 Rasen-/Kantentrimmer

Funktion Schneiden von Gras und Unkraut

Den Bestimmungen der folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EC

EMV-Richtlinie 2004/108/EC

RoHS Weisung 2011/65/EU

Umweltbelastende Gerauschemissionen von

zur Verwendung im Freien vorgesehenen

Geräten und Maschinen, Richtlinie

2000/14/EC geändert durch 2005/88/EC

• Konformitätsbewertungsverfahren nach

Anhang VI

• Measured Sound Power Level 90.91dB(A)
• Garantierte Schallleistung 94dB(A)
  -Zertifizierungsstelle

Zur Kompilierung der technischen Datei ermächtigte Person

POSITEC Qualitätsleiter

1. POIGNÉE ARRIÈRE
2. PACK BATTERIE
3. ARBRE TÉLESCOPIQUE
4. LANGUETTE DE VERROUILAGE DE LA Tête PIVOTANTE
5. CAPOT DE PROTECTION
6. PROTEGE VÉGÉTATION/BORDURE
7. POIGNÉAUXILIAIRE
8. GACHETTE DE RÉGLAGE DU MANCHE TÉLESCOPIQUE
9. MANETTE DE VERROUILAGE
10. INTERRUPEUR DE MARCHE/ARRET
11. BOUTON DE VERROUILAGE DE LA POIGNÉE AUXILIAIRE
12. ROUES DE SUPPORT DU COUPE BORDURE/DEBROUSAILLEUSE
13. COUPE FIL
14. FLASQUE INFÉRIEUR
15. ARBRE SUPÉRIEUR
16. ENVELOPPE DE MOTEUR DE LA Tête DE COUPE (VOIR FIG H2)
17. BOUTON DE DISTRIBUTION DU FIL (VOIR FIG K1)
    18 COUVERCLE DE LA BOBINE (Voir Fig K2)
    19 FERMETURE DU COUVERCLE (Voir Fig K2)
18. BOBINE (Voir Fig K2)
19. TÉTE DE COUPE (Voir Fig K2)
20. OEILLET (Voir Fig K2)

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Sommige aufgebelede of beschreiben toebehoren worden nicht meegeleverd.

TECHNISCHE GEGEVENS

2) ELEKTRISCHE VEILIGHEID

STEUNWIELEN VOOR RANDSNIJDEN/TRIMMEN

Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Erklaerer at Produktet,

Beskrivelse

WORX 3-i-1 gastrimeter/kantklipper

Type WG160E (1-betegner maskin, angir gresstrimmer)

ÄNDAMÄSENLIG ANVÄNDNING

1. INNAN DU ANVÄNDER DEN

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Anawoue oTo Tpoiov,

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37

50668Koln

3aBnem,TO npOdyKcna, Mapkn

WORX TpHMMep H IOdpe3uK KpaEBra30Ha «3B1»

MоделewGw160E(1-обознayецни MHCTpyMeHTa,TpIMMep)

Функи Pe3kn TpaBbl copHЯКN

COOTBETCTBYET NOLOXKeHNrM DnpeKtNB, EC npeKtNBA drr MaunH DnpeKtNba

2006/42/EC

ECДиpeKTHBaNo 3nEeKtpOMaHHTHOI COBMECTHMOCTH 2004/108/EC

DinpeKtNbA nIa RoHS 2011/65/EU
