MANUAL DE UTILIZADOR WG160E WORX

14. UNIÃO DO VEIO INFERIOR

17. BOTÃO DE ALIMENTAÇÃO (Ver Fig K1)

Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.6766 Aparador/corta-relvas 3 em 1

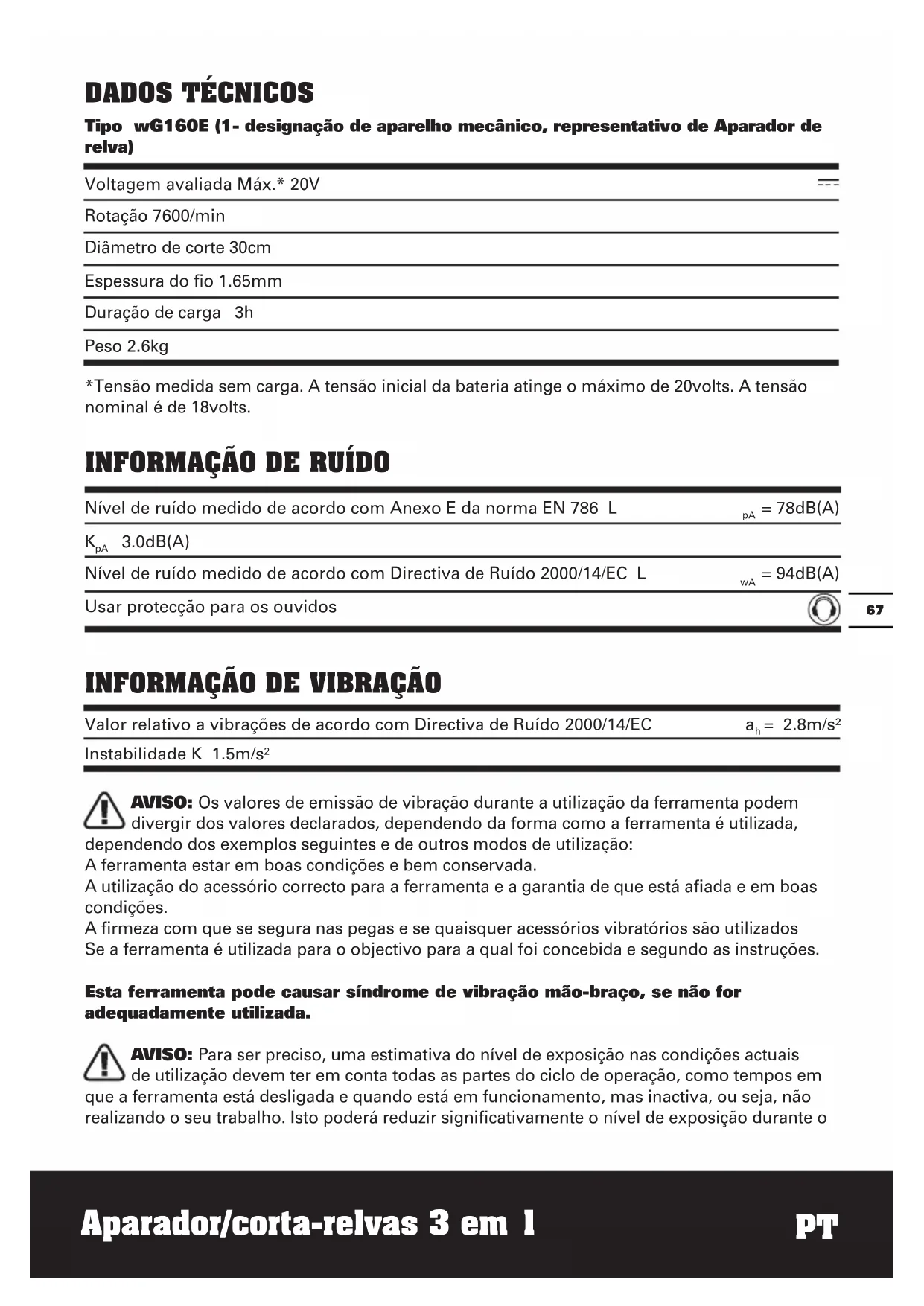

Tipo wG160E (1- designação de aparelho mecânico, representativo de Aparador de relva) AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções. Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o Voltagem avaliada Máx.* 20V Rotação 7600/min Diâmetro de corte 30cm Espessura do fio 1.65mm Duração de carga 3h Peso 2.6kg *Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20volts. A tensão nominal é de 18volts.

INFORMAÇÃO DE VIBRAÇÃO

Valor relativo a vibrações de acordo com Directiva de Ruído 2000/14/EC a

= 2.8m/s² Instabilidade K 1.5m/s²

Nível de ruído medido de acordo com Anexo E da norma EN 786 L

3.0dB(A) Nível de ruído medido de acordo com Directiva de Ruído 2000/14/EC L

= 94dB(A) Usar protecção para os ouvidos6968 Aparador/corta-relvas 3 em 1

ACESSÓRIOS Carregador (wA3739) 1 Conjunto de baterias (wA3525) 1 Rodas de apoio de corte/aparo 1 BOBINA (wA0004) 1 Dispositivo de segurança 1 Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar. período total de trabalho. Como minimizar o seu risco de. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável) Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Evite utilizar ferramentas a temperaturas de 10ºC ou inferior. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.6968 Aparador/corta-relvas 3 em 1

ATENÇÃO! Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por corrente eléctrica (com cabo de alimentação) ou ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO

a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes. b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases.

Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa. c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico.

Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico. e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico. f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves. b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões. c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes. d) Remova quaisquer chaves de7170 Aparador/corta-relvas 3 em 1

ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões. e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas. f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo, vestuário e luvas afastados de peças em movimento. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento. g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.

4) UTILIZAÇÃO E MANUTENÇÃO DA

FERRAMENTA ELÉCTRICA

a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida. b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada. c) Desligue a ficha da fonte de alimentação e/ou remova a bateria da ferramenta antes de proceder a quaisquer ajustes, antes de mudar de acessórios ou antes de guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta. d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções.As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Faça a manutenção de ferramentas eléctricas. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas.

Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.

5) UTILIZAÇÃO E MANUTENÇÃO DE

FERRAMENTA ALIMENTADA POR

CONJUNTO DE BATERIAS

a) Efectue o recarregamento do conjunto de baterias apenas com o carregador especificado pelo fabricante. Um carregador para determinado tipo de conjunto de bateria pode levar ao risco de incêndio se utilizado com outro tipo de conjunto de baterias. b) Utilize ferramentas eléctricas apenas com os tipos de conjuntos de baterias especificamente designados. A utilização de quaisquer outros tipos de conjuntos de baterias pode levar a riscos de lesão ou incêndio.

Quando não estiver a utilizar o conjunto de baterias, mantenha-o afastado de objectos metálicos como clipes, moedas, chaves, pregos, parafusos ou outros objectos metálicos de pequena dimensão, que possam fechar o contacto entre os terminais. O curto-circuito de terminais de bateria pode provocar incêndios ou queimaduras.7170 Aparador/corta-relvas 3 em 1

Em condições inadequadas, o electrólito das baterias pode verter. Evite o contacto. Se ocorrer algum contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure imediatamente aconselhamento médico. O líquido das baterias pode provocar irritações de pele ou queimaduras.

6) ASSISTÊNCIA TÉCNICA

a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta.

RELVA AVISO: Observe as normas de segurança ao usar este equipamento. Para sua segurança e de terceiros leia as instruções antes de usar o equipamento. Guarde estas instruções num local seguro para uso futuro. Esta ferramenta não deve ser usada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou conhecimentos, a não ser que sejam devidamente supervisionadas ou tenham recebido formação dada por uma pessoa responsável pela sua segurança. As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com esta ferramenta. a) Ler o manual b) Mantenha quaisquer pessoas ou crianças afastadas c) Usar óculos de protecção d) Para evitar a possibilidade de choque, não utilizar em ambientes de humidade ou molhados. e) Não deixe crianças ou pessoas pouco familiarizadas com as instruções usar a máquina. f) Pare de usar a máquina quando pessoas, especialmente crianças ou animais estiverem por perto. g) Use a máquina apenas durante o dia ou com boa luz artificial. h) Antes de usar este corta relva e após qualquer impacto, verifique se existem sinais de desgaste ou de danos e proceda às reparações necessárias;

i) Não utilize a máquina com a cobertura

protectora danificada ou sem que esta esteja no lugar. j) Mantenha sempre as mãos e pés afastados da cabeça de corte, principalmente quando liga o motor. k) Proteja-se de lesões com o fio de corte. Após aumentar os novos fios de corte volte sempre a colocar a máquina na sua posição original antes de a ligar. l) Não adapte dispositivos de corte em metal. m) Não utilize peças de reposição ou acessórios que não sejam fornecidos ou recomendados pelo fabricante. n) Desligue o aparelho da corrente antes de inspeccionar, limpar ou trabalhar com ele e enquanto não está a ser utilizado. o) Certifique-se sempre que as entradas de ar não se encontram obstruídas por detritos. p) Familiarize-se com os comandos e o uso adequado do equipamento.7372 Aparador/corta-relvas 3 em 1

SÍMBOLOS FUNCIONAMENTO

1. mONTAGEm DA PROTECçãO DE

SEGuRANçA (Ver Fig. A) Fixr a protecçã de segurança à cabeça do cor- tador de sebes, verificando se os lados ficam posicionados nas ranhuras na cabeça. Fixe a protecção de segurança na cabela do cortador com o parafuso incluido (no interior da protecção).

2. mONTAGEm DAS RODAS DE APOIO

DE CORTE/APARO (Ver Fig B1, B2, B3) Com o lado direito do aparador de relva virado para cima, faça deslizar as Rodas de apoio de corte/aparo (12) de forma a encaixa- rem na placa metálica situada junto da Cabeça de corte (ver B1) ou por baixo da Guarda de segurança(5) (ver B2 B3). Certifique-se de que as ranhuras das Rodas de apoio ficam en- caixadas na placa metálica, ouvirá um estalido quando tal acontecer. Para remover as rodas de apoio, prima o botão de libertação (b) existente nas rodas e puxe-as para fora. PROCEDIMENTO DE CARREGAMENTO uTILIzAçãO CONFORmE AS DISPOSIçõES O aparelho é destinado para cortar relva e ervas daninhas sob arbustos, assim como em taludes e ao longo de cantos que não podem ser alcançados com o corta-relvas. ATENçãO: O carregador e o conjunto de baterias são concebidos especificamente para trabalhar em conjunto e, por isso, não tente utilizar outros dispositivos. Nunca introduza ou deixe entrar objectos metálicos no seu carregador ou nas ligações do conjunto de baterias porque pode causar falhas eléctricas ou perigos.

1. ANTES DE uTILIzAR A FERRAmENTA

SEm FIOS O seu conjunto de baterias está DESCAR- REGDO e tem de o carregar uma vez antes o utilizar. Aviso Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Não expor as baterias à chuva ou água Não queimar Usar protecção ocular Mantenha quaisquer pessoas ou crianças afastadas. Não expor à chuva. Este produto foi marcado com um símbolo relacionado com a eliminação de resíduos eléctricos e electrónicos. Isso significa que este produto não deverá ser eliminado junto com os resíduos domésticos e deve ser entregue num sistema de recolha em conformidade com a Directiva Europeia 2002/96CE. O produto será em seguida reciclado ou desmontado para reduzir o impacto no ambiente. Os equipamentos eléctricos e electrónicos podem ser perigosos para o ambiente e para a saúde pública, pois contêm substâncias perigosas. Aparar sebes Corte7372 Aparador/corta-relvas 3 em 1

O carregador fornecido tem por finalidade carregar a bateria de iões de lítio incluída na ferramenta. Não utilize qualquer outro car- regador.

2. CARREGAMENTO DO CONJUNTO DE

BATERIAS A bateria de iões de lítio está protegida contra um descarregamento total. Quando a bateria fica sem carga, a ferramenta desliga-se graças à existência de um circuito de protecção. De- sta forma, a aparafusadora deixa de efectuar movimentos de rotação. Em ambientes quentes ou após uma utiliza- ção intensa, a bateria pode ficar demasiado quente o que não permite o seu carrega- mento. Deixe a bateria arrefecer antes de a carrega.

3. COMO RETIRAR OU INSTALAR O

CONJUNTO DE BATERIAS (Ver Fig C) Prima o fecho de fixação da bateria e remova- a da sua ferramenta.A seguir, volte a introduz- ir o conjunto de baterias no compartimento de baterias do berbequim. Basta simplesmente empurrar e exercer uma ligeira pressão. Veri- fique se a bateria está bem colocada.

4. COMUTADOR DE SEGURANÇA (Ver

Fig D) O botão de alimentação encontra-se desac- tivado para evitar o arranque acidental do corta relva. Prima o comutador de segurança (9) depois o botão de alimentação (10) e por fim liberte o comutador de segurança (9). O botão de alimentação fica assim activado. Para o desactivar basta libertar o comutador de segurança AVISO: A cabeça do cortador continua a rodar depois de desligar a máquina; ser desligada, espere até ela parar para pousar a ferramenta.

5. AJUSTE DO VEIO TELESCÓPICO (Ver

Fig E) Coloque um pé na Guarda de segurança, depois com a mão puxe para cima a Patilha de ajuste do veio telescópico (8), ajuste o Veio telescópico para o comprimento pretendido. Liberte a Patilha de ajuste do veio telescópico para que este fique fixo na posição que pre- tende.

6. ROTAÇÃO DO MANÍPULO PRINCIPAL

(Ver Fig F1, F2) Segurando a parte inferior puxe a haste para cima, depois rode 90 graus no sentido dos ponteiros do relógio (ver Fig F1), depois liberte-a, a haste irá bloquear automatica- mente na posição. ( Ver Fig F2)

7. AJUSTAMENTO DO MANÍPULO

AUXILIAR Puxe para cima a alavanca de bloqueio do manípulo auxiliar (11). Segure na alavanca e rode o manípulo auxiliar para a posição mais confortável e equilibrada( Ver Fig G). Liberte a alavanca, o manípulo auxiliar foi bloqueada.

AVISO: Certifique-se de que o Comutador de segurança está bloqueado para evitar o arranque acidental do aparador de relva. Para ajustar o ângulo do Veio superior ou para colocar o aparador no modo de corte preten- dido, desbloqueie manualmente o Botão de bloqueio da cabeça rotativa, e usando força adequada, empurre a cabeça do aparador para a posição desejada, depois use o Botão de bloqueio da cabeça rotativa para a fixar na posição escolhida.

9. SEPARADOR DE PROTECÇÃO

Retire e volte a colocar o separador de pro- tecção na sua posição antes de começar a cortar, como ilustrado na Figura I1. Ao aparar as extremidades do relvado, puxe o Protector de flores/Guia para extremidades para fora e mantenha-se ao lado do aparador (Ver Fig I2). Antes de cortar ou aparar as extremidades do relvado certifique-se de que o protector de flores está devidamente fixado na posição correcta.7574 Aparador/corta-relvas 3 em 1

FUNCIONAMENTO AVISO: Use sempre protecção para os olhos. Nunca se encoste na cabeça da máquina. As pedras ou outros elementos podem fazer ricochete ou serem projectados para os olhos e face e causar cegueira ou outros ferimentos sérios quando abrir a unidade. Verifique o seguinte: Use protecção para os olhos e roupa grossa. Segure no manípulo dianteiro com uma mão e manípulo auxiliar com a outra mão. Mantenha a unidade abaixo do nível da cintura. Trabalhe apenas da direita para a esquerda para se assegurar que os objectos estranhos são projectados para longe de si. Sem se dobrar, mantenha o tubo próximo do chão e paralelo ao mesmo (perpendicular quando aparar sebes) e não pousado no material que pretende cortar. AVISO: Certifique-se de que o fio de corte está a rodar antes de começar a cortar. Antes de cortar a relva certifique-se de que o motor está a funcionar à sua velocidade máxima. AVISO: Use apenas um fio de corte com um diâmetro de 1,65 mm. Outros tamanhos de linha não encaixam correctamente e a cabeça funcionará incorrectamente ou pode causar ferimentos graves. Não use outro material como arame, fios, corda, etc. O arame pode partir-se durante o corte e ser projectado, causando ferimentos graves.

RODAS DE APOIO DE CORTE/APARO

Existem três posições para colocação das Rodas de apoio de corte/aparo. Posição 1: Usando as rodas como guia ao aparar relva para a frente ou para trás (Ver Fig J1) Coloque o aparador de relva na posição de corte. Por baixo da Guarda de segurança existe uma placa metálica onde vão encaixar as Rodas de apoio. Encaixe as Rodas de apoio horizontalmente na placa metálica até ouvir um estalido, ambas as rodas devem ficar viradas para a frente (ver fig B3). As rodas devem servir de apoio ao aparar a relva para a frente ou para trás. Posição 2: Usando as rodas como guia ao aparar relva de lado a lado Coloque o aparador de relva na posição de corte. Por baixo da Guarda de segurança existe uma placa metálica onde vão encaixar as Rodas de apoio. Encaixe as Rodas de apoio verticalmente na placa metálica até ouvir um estalido (ver fig B2). As rodas devem servir de apoio ao aparar a relva de um lado para o outro (ver Fig J2). Nota: ao aparar a relva, pode também usar o aparador sem as rodas a servirem de guia. Posição 3: Usando as rodas como guia ao aparar as extremidades do relvado (Ver Fig I2) AVISO: Certifique-se de que o Comutador de segurança está bloqueado para evitar o arranque acidental do aparador de relva. Altere o modo de corte do aparador, as Rodas de apoio para corte/aparo (12) encaixam na parte lateral da cabeça do aparador tal como mostra a fig.B1.; rode a pega principal como descrito em ‘’ROTAÇÃO DA PEGA PRINCIPAL’’, depois desbloqueie o Botão de bloqueio da cabeça rotativa, e usando força adequada, empurre a cabeça do aparador para a posição desejada. Ajuste o ângulo da cabeça do aparador para a posição horizontal mais baixa. Por último, fixe o Botão de bloqueio da cabeça rotativa (ver fig H3) e coloque as rodas no chão no modo de aparo das extremidades do relvado. Neste modo, mantenha o Protector de flores/Guia para extremidades alinhado com a extremidade do passeio para ir a direito. Apenas a extremidade da linha deve entrar em contacto com a área a trabalhar. Não force a linha. As rodas ajudam a proteger o equipamento e evitam que este entre em contacto com o solo. Tenha cuidado ao aparar as extremidades do relvado uma vez que a linha do aparador pode arremessar objectos.

SISTEMA DE ALIMENTAÇÃO

AUTOMÁTICO Quando ligar o cortador, um pequeno comprimento da linha fica saliente. Ouve-se um barulho de ‘metal’ quando as7574 Aparador/corta-relvas 3 em 1

linhas tocarem no cortador de linhas. NÃO SE ALARME. É perfeitamente normal. Cerca de 5 segundos depois, a linha fica posicionada correctamente e o ruído é reduzido quando o motor atinge a velocidade máxima. Se o ruído não for audível, é alimentada mais linha. Para alimentar mais linha, é necessário primeiro que a máquina pare completamente e depois seja ligada de novo, até o motor atingir a velocidade máxima. Repita a fase 4 até ouvir as linhas baterem no cortador da linha.

PARA POSICIONAR MANUALMENTE A

LINHA (Ver Fig. K1) Desligue o aparador e remova a bateria. Se necessário, a linha pode ser posicionada manualmente Para operar, prima e liberte o botão de posicionamento manual da linha (17), enquanto remove suavemente as linhas até atingirem o cortador das linhas. Se a linha passar para além do cortador, posicionou incorrectamente a linha. Neste caso, remova a cobertura da bobina e rode a bobina para a esquerda até posicionar correctamente a linha. PARA REMOVER A COBERTURA( Ver Fig. K2) Mantenha premidas as duas linguetas (19) (ver Fig. K2). Puxe a cobertura do suporte da bobina Quando montar de novo a cobertura da bobina. Mantenha todas as áreas da bobina e suporte da bobina sem obstáculos. Volte a colocar a protecção, premindo firmemente o suporte da bobina para garantir que a cobertura está correctamente posicionada. Verifique se a cobertura está correctamente instalada tentando removê-la sem premir as duas linguetas. SUBSTITUIR A LINHA E A BOBINA DO APARADOR (Ver Fig K3). Desligue o aparador e remova a bateria. Remova a Cobertura da tampa da bobina. Remova a bobina usada do Suporte da bobina. Remova a linha partida ou quaisquer detritos da área da bobina. Puxe a linha da nova Bobina e faça-a passar pela ranhura existente no Suporte da bobina. Coloque a nova Bobina no suporte com as áreas recortadas da Bobina viradas para dentro ou para baixo. Após instalação no Suporte da bobina, o lado mais suave da Bobina deve estar visível. Repita o mesmo para a outra linha. Volte a montar a cobertura

PARA INSTALAR APENAS A LINHA DE

NYLON (Ver Fig L1-L4) Separe aproximadamente 3 metros de linha. Insira 15 mm da linha num dos orifícios na secção superior da bobina e enrole a linha na direcção das setas na parte superior da bobina. Deixe aproximadamente 100mm de linha desenrolados e coloque na cavilha . Deve ter cuidado para garantir que a linha está perfeitamente enrolada na bobina. Se não o fizer, a eficiência da entrada automática da linha é reduzida. Depois instale a bobina como descrito em “Para instalar o conjunto da bobina e linha”. MANUTENÇÃO Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção. A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco.

RESOLUÇÃO DE PROBLEMAS

A tabela seguinte lista problemas e acções que pode executar caso o seu equipamento não7776 Aparador/corta-relvas 3 em 1

Problemas Causas possíveis Acção de correcção O aparador de relva não funciona. Bateria descarregada. Bateria muito quente/fria. Motor avariado. Circuitos internos do equipamento estão danificados. Carregue a bateria; veja também “COMO CARREGAR A BATERIA “. Deixe a bateria arrefecer/ aquecer. Contacte o agente autorizado. Contacte o agente autorizado. O aparador de relva funciona de forma intermitente. Motor avariado. Bateria não está totalmente carregada. O comutador de alimentação está defeituoso. Contacte o agente autorizado. Carregue a bateria. Contacte o agente autorizado. Vibração/ruído excessivos. Equipamento defeituoso. A bobina não está bem enrolada. Contacte o agente autorizado. Enrole a linha na bobina. Consulte a secção ’’ Encaixe da bobina e colocação da linha.’’ Tempo de corte muito curto para a carga da bateria. A bateria não foi usada durante muito tempo ou foi carregada durante um período de tempo muito curto. A relva está muito grande. A bateria está defeituosa. Carregue completamente a bateria, consulte também a secção “COMO CARREGAR A BATERIA”. Corte a relva por etapas. Substitua a bateria. O aparador não corta a relva. A linha está partida. Bateria não está totalmente carregada. O motor está avariado (velocidade muito baixa). Relva enrolada em redor da cabeça de corte. Substitua a linha. Carregue a bateria; veja também “COMO CARREGAR A BATERIA “. Contacte o agente autorizado. Remova a relva. O indicador de carga da bateria está sempre a acender. Não é possível carregar a bateria. A bateria não está (correctamente) introduzida. Os contactos da bateria estão contaminados. A bateria está defeituosa. Introduza correctamente a bateria no carregador. Limpe os contactos da bateria ou substitua-a. Substitua a bateria. O indicador de carga da bateria não acende. A ficha do carregador da bateria não está (correctamente) ligada. Ficha, tomada ou carregador da bateria defeituoso. Insira (totalmente) a ficha na tomada eléctrica. Verifique a corrente da tomada eléctrica, peça a um agente autorizado para verificar o carregador da bateria. O enrolamento automático da linha não funciona A linha de corte não está bem enrolada. A linha está emaranhada. A linha está gasta. Enrole a linha manualmente, se não conseguir, remova a Bobina e enrole a linha. Substitua a bobina usada por uma nova.. esteja a funcionar correctamente. Aviso: Desligue o equipamento e remova a bateria antes de tentar resolver qualquer problema.7776 Aparador/corta-relvas 3 em 1

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

CONFORMIDADE Nós, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaramos que o produto, Descrição WORX Aparador/corta-relvas 3 em 1 Tipo WG160E (1- designação de aparelho mecânico, representativo de Aparador de relva) Função Corte de grama e plantas daninhas Cumpre as seguintes Directivas Directiva EC respeitante a Máquinas 2006/42/EC Directiva EC respeitante a Compatibilidade Electromagnética 2004/108/EC Directiva respeitante RoHS 2011/65/EU Emissão de Ruído para o Ambiente por Equipamentos de Uso ao Ar Livre Directiva 2000/14/EC rectificada em 2005/88/EC - Processo de Avaliação de Conformidade Segundo Annex VI - Nível de Volume de Som Medido 90.91dB(A) - Nível de Volume de Som Garantido 94dB(A) Organismo notificado envolvido Nome: Intertek Testing & Certification Ltd Morada: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Normas em conformidade com: EN 60745-1 EN 786
