BRUKSANVISNING WG160E WORX

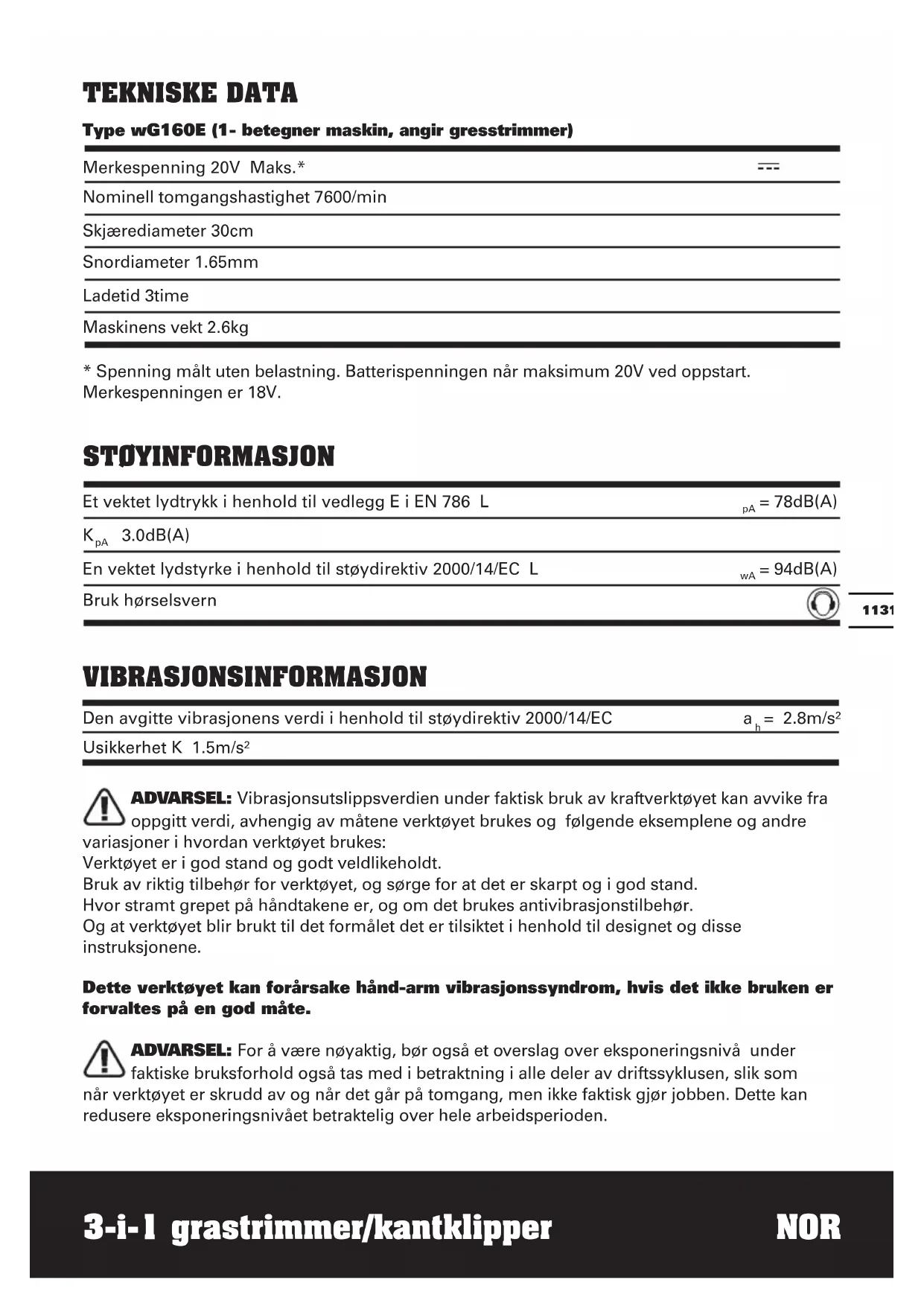

Illustrert eller beskrevet tilbehør inngår delvis ikke i leveransen.113112 3-i-1 grastrimmer/kantklipper NOR TEKNISKE DATA Type wG160E (1- betegner maskin, angir gresstrimmer) ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike fra oppgitt verdi, avhengig av måtene verktøyet brukes og følgende eksemplene og andre variasjoner i hvordan verktøyet brukes: Verktøyet er i god stand og godt veldlikeholdt. Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand. Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør. Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene. Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke bruken er forvaltes på en god måte. ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden. Merkespenning 20V Maks.* Nominell tomgangshastighet 7600/min Skjærediameter 30cm Snordiameter 1.65mm Ladetid 3time Maskinens vekt 2.6kg

• Spenning målt uten belastning. Batterispenningen når maksimum 20V ved oppstart. Merkespenningen er 18V. VIBRASJONSINFORMASJON Den avgitte vibrasjonens verdi i henhold til støydirektiv 2000/14/EC a

= 2.8m/s² Usikkerhet K 1.5m/s² STØYINFORMASJON Et vektet lydtrykk i henhold til vedlegg E i EN 786 L

= 94dB(A) Bruk hørselsvern115114 3-i-1 grastrimmer/kantklipper NOR TILLEGGSUTSTYR Lader (wA3739) 1 Batteripakke (wA3525) 1 Støttehjul for kantklipping 1 Spole (wA0004) 1 Sikkerhetsvern 1 Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd. For å hjelpe til å minimere risikoen for vibrasjonseksponering. Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig). Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør. Unngå å bruke verktøy i temperaturer på 10ºC eller lavere. Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager115114 3-i-1 grastrimmer/kantklipper NOR GENERELLE SIKKERHETS-ADVARSLER

ADVARSEL! Les alle instruksjoner. Hvis du unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade. Ta vare på alle advarsler og veiledninger for fremtidig referanse. Uttrykket “elektrisk verktøy” i alle advarslene som er listet opp viser til verktøyet ditt som er koblet til strømforsyningen (med ledning) eller batteriverktøy (uten ledning).

a) Hold arbeidsområdet ryddig og opplyst. Overfylte og mørke områder inviterer til ulykker. b) Ikke bruk det elektriske verktøyet i eksplosiv atmosfære, slik som i nærheten av brennbare væsker, gasser eller støv. Elektrisk verktøy lager gnister, noe som kan antenne støv eller damp. c) Hold barn og de omkringstående unna når du bruker det elektriske verktøyet. Distrahering kan forårsake at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Støpselet til verktøyet må passe til uttaket. Forandre aldri støpselet på noen måte. Ikke bruk adapterplugger i forbindelse med jordet elektrisk verktøy. Uendrede støpsel og passende uttak vil redusere risikoen for elektrisk støt. b) Unngå kroppskontakt med jordet overflater slike som rør, radiatorer, komfyrer og kjøleskap. Det er en økt risiko for elektrisk støt hvis kroppen din er jordet.. c) Ikke utsett det elektriske verktøyet for regn eller våte omstendigheter. Tilførsel av vann i et elektrisk verktøy, øker risikoen for elektrisk støt. d) Ikke påfør ledningen skade. Bruk aldri ledningen til å bære, trekke eller ta ut støpselet til det elektriske verktøyet. Hold ledningen unna varme, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er beregnet for utendørsbruk. Ved å bruke en skjøteledning som er beregnet for utendørs bruk, reduserer du risikoen for elektrisk støt. f) Når man håndterer et elektrisk verktøy i fuktige omgivelser, bør man bruke en strømforsyning som er utstyrt med en spenningsavledende mekanisme (RCD). Ved å bruke RCD unngår man elektriske støt.

3) PERSONLIG SIKKERHET

a) Vær årvåken, følg med på hva du gjør og bruk sunn fornuft når du behandler et elektrisk verktøy. Ikke bruk et elektrisk verktøy når du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikk av uoppmerksomhet når du bruker det elektriske verktøyet kan resultere i alvorlig personskade. b) Bruk sikkerhetsutstyr. Bruk alltid vernebriller. Sikkerhetsutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern brukt i passende sammenhenger vil redusere personskader. c) Unngå utilsiktet oppstart. Se til at bryteren står i avslått stilling før du kobler til strømkilden og/eller batteripakken, eller før du tar opp eller bærer verktøyet. Det å bære verktøyet med fingeren på bryteren eller sette i støpselet til et elektrisk verktøy som står på, inviterer til ulykker. d) Fjern alle justeringsnøkler eller skrunøkler før du slår på det elektriske verktøyet. En skrunøkkel eller en annen nøkkel som er festet til det elektriske verktøyet kan resultere i personskade. e) Ikke strekk deg over. Ha godt fotfeste og balanse hele tiden. Dette muliggjør bedre kontroll over det elektriske verktøyet i uventede situasjoner. f) Kle deg skikkelig. Ikke bruk løstsittende klær eller smykker.117116 3-i-1 grastrimmer/kantklipper NOR Hold håret, klærne og hanskene vekk fra bevegelige deler. Løse klær, smykker eller langt hår kan bli fanget i bevegelige deler. g) Hvis utstyret er utstyrt for tilkobling med støvutblåsing og innsamlingsfasiliteter, sikre deg at disse er tilkoblet og forsvarlig brukt. Ved bruk av dette utstyret kan du redusere støvrelaterte skader.

4) ELEKTRISK VERKTØY, BRUK OG

VEDLIKEHOLD a) Ikke bruk makt på det elektriske verktøyet. Bruk det riktige elektriske verktøy til din anvendelse. Det riktige elektriske verktøyet vil gjøre jobben bedre og sikrere når det blir brukt til det, det er beregnet for. b) Ikke bruk det elektriske verktøyet hvis bryteren ikke slår på og av. Ett hvert elektrisk verktøy som ikke kan bli kontrollert med bryteren, er farlig og må repareres. c) Ta ut støpslet fra strømkilden og/ eller batteripakken fra det elektriske verktøyet før du gjør noen justeringer, endrer noe tilleggsutstyr eller lagrer elektriske apparater. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte det elektriske verktøyet ved et uhell. d) Lagre elektrisk verktøy som ikke er i bruk, utenfor barns rekkevidde, og ikke tillat personer som er ukjent med disse instruksjonene å bruke det. Elektrisk verktøy er farlig i hendene på utrenede brukere. e) Vedlikehold elektrisk verktøy. Sjekk for feiljusteringer eller binding av bevegelige deler, brekkasje av deler og eventuelle andre forhold som kan påvirke verktøyets operasjoner. Hvis skade, få verktøyet reparert før bruk. Mange ulykker er forårsaket av dårlig vedlikeholdt, elektrisk verktøy. f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger er mindre tilbøyelig for å knipe og er lettere å kontrollere. g) Bruk det elektriske verktøyet, rekvisitter og verktøydeler etc., i henhold til disse instruksene og måten som er tilsiktet det spesielle verktøyet, i henhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av det elektriske verktøyet til operasjoner det ikke er beregnet for, kan resultere i farlige situasjoner.

5) BRUK OG PLEIE AV BATTERIVERKTØY

a) Gjenopplad kun med laderen som er spesifisert av fabrikanten. En lader som passer for én type batteripakke kan gi brannfare når den brukes med en annen batteripakke. b) Bruk batteriverktøy bare med den bestemte, tilhørende batteripakken. Bruk av andre batteripakker kan gi risiko for ulykker og brann. c) Når batteripakken ikke er i bruk, oppbevar den vekk fra metallobjekter, som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter som kan skape en forbindelse fra en terminal til en annen. Kortslutning mellom batteriterminalene kan forårsake brennmerker eller brann. d) Under ekstreme forhold kan væske utskilles fra batteriet. Unngå kontakt. Hvis kontakt skulle oppstå ved et uhell, skyll godt med vann. Hvis væsken kommer i kontakt med øynene, søk øyeblikkelig medisinsk hjelp. Væske utskilt fra batteriet kan forårsake irritasjon og brennmerker.

a) Sørg for at det elektriske verktøyet får service av en kvalifisert reparatør som bare benytter originale reservedeler. Dette vil sikre at sikkerheten til verktøyet blir ivaretatt.117116 3-i-1 grastrimmer/kantklipper NOR SIKKERHETSADVARSLER FOR GRESSTRIMMER/ KANTKLIPPER ADVARSEL: Når maskinen brukes, må sikkerhetsreglene følges. Les anvisningene før du bruker maskinen, både for din egen sikkerhet og for de som er i nærheten. Ta vare på anvisningene for senere bruk. Denne maskinen skal ikke brukes av personer (inkludert barn) med reduserte fysiske, sanse-eller sinnsevner, eller som ikke har erfaring eller kunnskap, med mindre de har tilsyn eller har hatt opplæring i hvordan maskinen skal brukes av noen som er ansvarlig for deres sikkerhet. Barn bør ha tilsyn for å sørge for at de ikke leker med maskinen. a) Les manualen b) Hold tilskuere og barn på avstand c) Bruk vernebriller d) For å forhindre elektriske støt, unngå bruk I våte eller fuktige forhold. e) Ikke la barn eller personer som ikke kjenner instruksene bruke maskinen. f) Stopp bruk av maskinen mens personer, særlig barn, eller kjeledyr befinner seg i nærheten. g) Bruk kun maskinen i dagslys eller god kunstig belysning. h) Undersøk maskinen for tegn til slitasje eller skade før bruk og etter eventuelle sammenstøt, og reparer som nødvendig.

i) Aldri driv maskinen med skadd vernehette

eller uten hetten på plass. j) Hold hender og føtter unna klippeenheten til alle tider, spesielt idet motoren slås på. k) Vern imot skade fra elementer tilegnet trimming av trådlengden. Etter forlenging av trimmetråden, alltid returner maskinen til normal bruksposisjon før maskinen slås på. l) Aldri bruk skjæreelementer av metall. m) Bruk aldri erstatningsdeler eller tilbehør som ikke er vedlagt eller anbefalt av produsenten. n) Dra ut støpselet før undersøkelse, reparasjon eller rensing av maskinen, og når den ikke er i bruk. o) Forsikre at ventilasjonsåpninger aldri er tildekket av rester. p) Bli kjent med kontrollene og riktig bruk av utstyret.119118 3-i-1 grastrimmer/kantklipper NOR

KANTKLIPPING (Se Fig. B1, B2, B3) Hold verktøyet med riktig side opp og skyv montasjen med støttehjulene for kantklipping (12) inn på metallplaten som er på siden av skjærehodet (se B1) eller under sikkerhetsvernet (5) (se B2 B3). Pass på at sporene i montasjen med støttehjulene for kantklipping låses på metallplaten – delene klikker hørbart på plass. Hjulmontasjen fjernes ved å trykke på utløserknappen (b) på hjulene og trekke dem ut.

Li-Ion batteriet er beskyttet mot dyp utladning. Advarsel Les manualen Ikke utsett for regn eller vann Ikke brenn Bruk vernebriller Hold tilskuere og barn på avstand. Må ikke utsettes for regn. Dette produktet er merket med et symbol for fjerning av elektrisk og elektronisk avfall. Det betyr at dette produktet ikke skal kastes sammen med husholdningsavfallet, men at det skal sendes til et oppsamlingssystem som oppfyller EU-direktiv 2002/96/EF. Det vil da bli resirkulert eller demontert for å redusere påvirkningen på miljøet. Elektrisk og elektronisk utstyr kan være farlig for miljøet og for menneskers helse, siden de inneholder farlige stoffer. Kanting Klipping119118 3-i-1 grastrimmer/kantklipper NOR når batteriet er tomt, slås maskinen av ved hjelp av en beskyttelseskrets: verktøyholderen slutter å rotere. I varme miljøer eller etter tung bruk kan batteripakken bli for varm til å kunne lades. Gi batteriet tid til å kjøle seg ned.

3. FJERNING ELLER INSTALLERING AV

BATTERIPAKKE (Se Fig C) Trykk på låsen på batteripakken og fjern batteripakken fra verktøyet. Etter lading sett batteripakken tilbake på plass i drillens batteriåpning. Det er tilstrekkelig å skyve med et lett trykk. Kontroller for å se om batteriet sitter fast.

Bryteren er låst i AV-posisjon for å unngå utilsiktet oppstart. Trykk på lås AV-knappen (9) så på AV/PÅ-bryteren (10) og slipp lås AV-knappen (9). Bryteren er nå i PÅ-posisjon. For å slå av kan du bare slippe opp AV/PÅ- bryteren ADVARSEL: Skjærehodet fortsetter å gå rundt etter at trimmeren er slått av. Vent til det har stanset før du legger ned redskapet.

5. JUSTERING AV DET TELESKOPISKE

SKAFTET (Se Fig E) Sett en fot på sikkerhetsvernet, bruk deretter en hånd til å holde justeringsutløseren for det teleskopiske skaftet (8) inne og juster det til en komfortabel lengde. Slipp justeringsutløseren for det teleskopiske skaftet for å låse det i denne posisjonen.

Trekk opp låseknotten til hjelpehåndtaket (11). Hold knotten og snu hjelpehåndtaket til den beste og mest balanserte posisjon (se fig.G) Slipp knotten og hjelpehåndtaket er låst på plass.

ADVARSEL: Kontroller at sikkerhetbryteren er avlåst for å hindre utilsiktet start. Når det øvre skaftets vinkel skal justeres eller verktøyet konverteres mellom gresstrimming og kantklipping, lås opp låseknotten for dreiehodet for hånd, bruk tilstrekkelig makt til å dra trimmerhodet til ønsket posisjon og lås deretter låseknotten for dreiehodet.

Trykk avstandsvernet inn og ut på plass før du trimmer, som vist i figur I1. Under kantklipping trekkes også blomstervernet/kantføreren ut og holdes til en side (Se Fig I2). Påse at blomstervernet/kantføreren er låst fast i posisjon før gresstrimming eller kantklipping. DRIFT ADVARSEL: Bruk alltid øyevern. Len deg aldri over trimmerhodet. Småstein og rusk kan sprette tilbake eller slenges i øyne eller ansiktet og forårsake blindhet eller andre alvorlige skader når du åpner maskinen. Gjør derfor følgende: Ha på deg øyevern og skikkelig arbeidstøy. Hold det fremre håndtaket med én hånd og hjelpehåndtaket med den andre hånden. Hold maskinen under midjenivået. Arbeid bare fra din venstreside til din høyreside for å sikre at skrot slenges bort fra deg. Hold tråden nær og parallelt med bakken, uten å bøye deg, (og loddrett når du kantklipper) og press den ikke ned i det du holder på å klippe. Advarsel: Sjekk før du setter i gang at tråden er ute. Sørg for at motoren går på full fart før du trimmer. Advarsel: Bruk bare 1,65mm diameter skjæretråd. Andre121120 3-i-1 grastrimmer/kantklipper NOR tykkelser trekkes ikke ordentlig frem og gir uriktig skjærefunksjon eller kan forårsake skader. Ikke bruk andre materialer slik som metalltråd, strikk, hyssing osv. Metalltråd kan slites av mens du trimmer og bli til en farlig prosjektil som kan forårsake alvorlige skader.

STØTTEHJUL FOR KANTKLIPPING

Støttehjulene for kantklipping kan festes i tre alternative posisjoner til hjelp ved gresstrimming og kantklipping. Posisjon 1: Bruke ledehjulene under trimming forover eller bakover (Se Fig J1) Plasser gresstrimmeren i trimmeposisjonen. Under sikkerhetsvernet er det en metallplate som støttehjulene for kantklipping festes til. Skyv støttehjulene horisontalt inn på metallplaten til de låses i posisjon med begge hjulene vendt forover (se fig. B3). Hjulene skal gi støtte når du trimmer forover eller bakover. Posisjon 2: Bruke ledehjulene under trimming fra side til side Plasser gresstrimmeren i trimmeposisjonen. Under sikkerhetsvernet er det en metallplate som støttehjulene for kantklipping festes til. Skyv støttehjulene vertikalt inn på metallplaten til de låses i posisjon (se fig. B2). Hjulene skal gi støtte når du trimmer fra side til side (Se Fig J2). MERK: maskinen kan også brukes uten ledehjulene på vernet under trimming. Posisjon 3: Bruke ledehjulene under kantklipping (Se Fig I2) Advarsel: Kontroller at sikkerhetbryteren er avlåst for å hindre utilsiktet start. Når verktøyet byttes fra gresstrimming til kantklipping, festes støttehjulene for kantklipping (12) på siden av trimmerhodet som vist i fig. B1. Drei hovedhåndtaket som beskrevet i «HOVEDHÅNDTAKSROTASJON», lås opp låseknotten for dreiehodet for hånd og bruk tilstrekkelig makt til å dra trimmerhodet til ønsket posisjon. Sørg for å justere trimmerhodets vinkel i den laveste horisontale innstillingen. Lås til slutt låseknotten for dreiehodet (se fig. H3) og sett hjulene på bakken for kantklippingen. Under kantklipping holdes blomstervernet/kantføreren innrettet med fortauskanten, slik at det blir lettere å kantklippe i en rett linje. Det er bare trådspissen som skal ha kontakt med arbeidsområdet. Ikke bruk makt på tråden. Kanthjulene hjelper til med å beskytte enheten og hindre at den kommer i kontakt med bakken. Vær ekstra forsiktig under kantklipping, fordi gjenstander kan bli kastet fra trimmertråden.

AUTOMATISK TRÅDFORSYNINGSSYSTEM

Første gang man slår på klipperen, blir en liten trådlengde ført ut. Man kan høre en ‘klaprende’ lyd når trådene treffer trådkutteren. IKKE BLI SKREMT; dette er normalt. Etter omtrent 5 sekunder vil tråden kuttes i riktig lengde og lyden reduseres i takt med at motoren når sin fulle hastighet. Hvis lyden fra tråden ikke kan høres, vil mer tråd føres ut. For å få tilført mer tråd, la klipperen stanse opp; sett så i gang en omstart, og la klipperen komme opp i full hastighet. Gjenta den ovenstående inntil du hører trådene som slår mot trådkutteren. Å FYLLE PÅ TRÅD MANUELT (Se Fig K1) Slå av trimmeren og fjern batteriet. Hvis det er nødvendig, kan tråd tilføres manuelt. For å gjøre dette, trykk inn og utløs den manuelle trådforsyningsknappen, mens du forsiktig trekker ut trådene inntil de når trådkutteren. Hvis tråden går ut over trådkutteren, er det trukket ut for mye tråd. Hvis for mye tråd er trukket ut, fjern spolelokket og trykk inn slik at spolen går mot klokken inntil tråden har oppnådd ønsket lengde. Å FJERNE LOKKET (Se Fig K2) Trykk og hold de to hakene inn (19) (Se Fig K2) Trekk lokket av spoleholderen Å sette på spolelokket. Sørg for at lokket og spoleholderen er rene. Sett lokket tilbake, trykk ned mot spoleholderen for å sørge for at lokket sitter ordentlig. Kontroller at lokket sitter fast ved å trekke i det uten å trykke inn de to hakene.121120 3-i-1 grastrimmer/kantklipper NOR BYTTE TRIMMERTRÅDEN OG SPOLEN (Se Fig K3). Slå av trimmeren og fjern batteriet. Fjern spolelokkdekslet. Fjern den gamle spolen fra spoleholderen. Fjern trådbiter og annet avfall fra spoleområdet. Trekk tråden fra den nye spolen gjennom øyet i spoleholderen. Sett den nye spolen i holderen med de utskårne områdene av spolen vendt innover eller nedover. Når spolen er installert i spoleholderen, skal den glatte siden av spolen være synlig. Gjør det samme med den andre tråden. Sett lokket på igjen. SLIK SURRES TRÅDEN MANUELT (Se Fig L1-L4) Ta omtrent 3 meter tråd. Sett 15 mm tråd i et av hullene i den øverste delen av spolen og snurr tråden i retning av pilene på toppen av spolen. La omtrent 100mm tråd være utenfor og sett det fast i hakket. Sørg for at tråden er nøye snurret rundt spolen. Hvis det ikke er tilfelle vil det hindre den automatiske trådmatingen. Sett så spolen tilbake som beskrevet i
