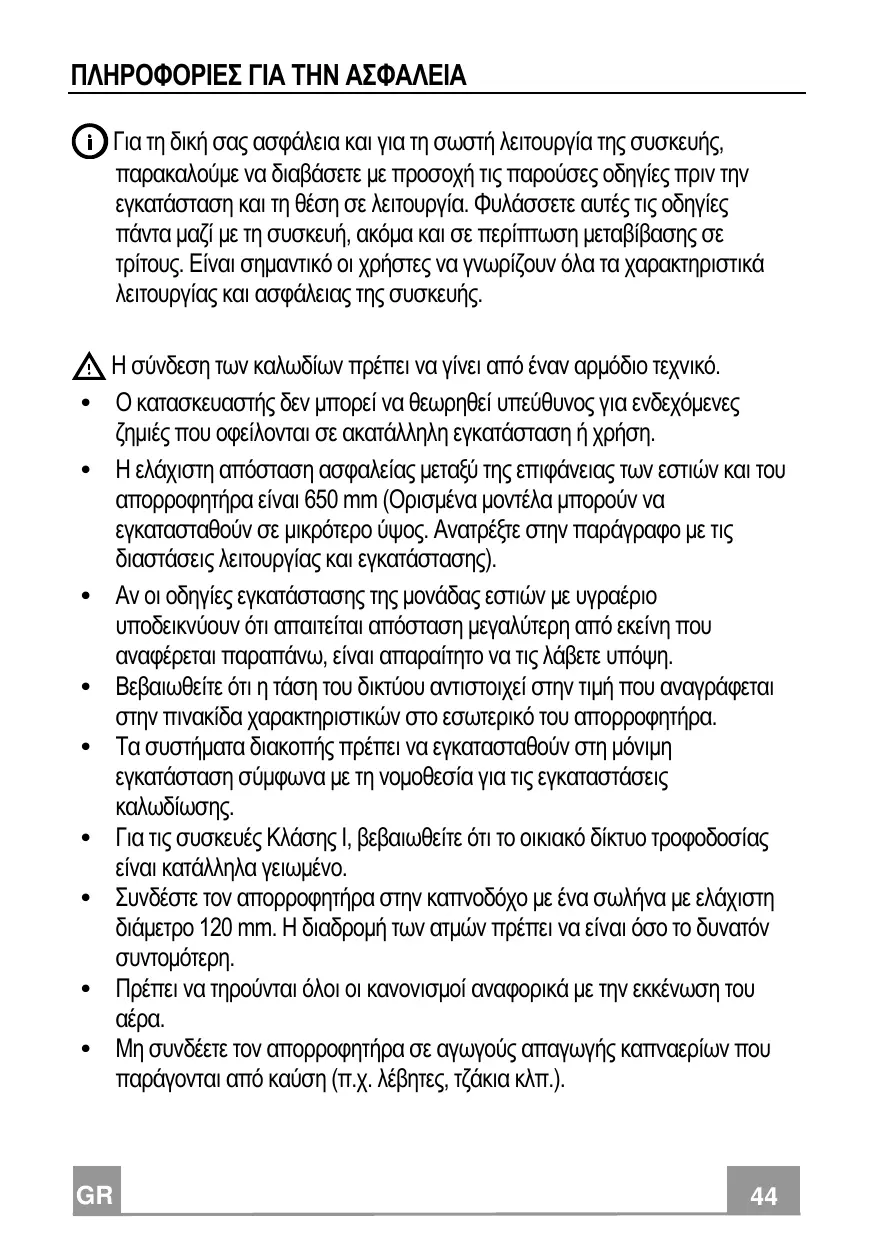

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Για τη δική σας ασφάλεια και για τη σωστή λειτουργία της συσκευής, παρακαλούµε να διαβάσετε µε προσοχή τις παρούσες οδηγίες πριν την εγκατάσταση και τη θέση σε λειτουργία. Φυλάσσετε αυτές τις οδηγίες πάντα µαζί µε τη συσκευή, ακόµα και σε περίπτωση µεταβίβασης σε τρίτους. Είναι σηµαντικό οι χρήστες να γνωρίζουν όλα τα χαρακτηριστικά λειτουργίας και ασφάλειας της συσκευής.

Η σύνδεση των καλωδίων πρέπει να γίνει από έναν αρµόδιο τεχνικό. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για ενδεχόµενες ζηµιές που οφείλονται σε ακατάλληλη εγκατάσταση ή χρήση. Η ελάχιστη απόσταση ασφαλείας µεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 650 mm (Ορισµένα µοντέλα µπορούν να εγκατασταθούν σε µικρότερο ύψος. Ανατρέξτε στην παράγραφο µε τις διαστάσεις λειτουργίας και εγκατάστασης). Αν οι οδηγίες εγκατάστασης της µονάδας εστιών µε υγραέριο υποδεικνύουν ότι απαιτείται απόσταση µεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη. Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιµή που αναγράφεται στην πινακίδα χαρακτηριστικών στο εσωτερικό του απορροφητήρα. Τα συστήµατα διακοπής πρέπει να εγκατασταθούν στη µόνιµη εγκατάσταση σύµφωνα µε τη νοµοθεσία για τις εγκαταστάσεις καλωδίωσης. Για τις συσκευές Κλάσης Ι, βεβαιωθείτε ότι το οικιακό δίκτυο τροφοδοσίας είναι κατάλληλα γειωµένο. Συνδέστε τον απορροφητήρα στην καπνοδόχο µε ένα σωλήνα µε ελάχιστη διάµετρο 120 mm. Η διαδροµή των ατµών πρέπει να είναι όσο το δυνατόν συντοµότερη. Πρέπει να τηρούνται όλοι οι κανονισµοί αναφορικά µε την εκκένωση του Μη συνδέετε τον απορροφητήρα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (π.χ. λέβητες, τζάκια κλπ.).

• Αν χρησιµοποιείτε τον απορροφητήρα σε συνδυασµό µε άλλες µη ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισµό του χώρου ώστε να εµποδίσετε την επιστροφή των καπναερίων. Όταν ο απορροφητήρας της κουζίνας χρησιµοποιείται σε συνδυασµό µε µη ηλεκτρικές συσκευές, η αρνητική πίεση του χώρου δεν πρέπει να υπερβαίνει τα 0,04 mbar έτσι ώστε να αποφεύγεται η επιστροφή των καπναερίων στο χώρο και η αναρρόφησή τους από τον απορροφητήρα.
• Ο αέρας δεν πρέπει να απάγεται µέσω ενός αγωγού που χρησιµοποιείται για την απαγωγή των καπναερίων από συσκευές καύσης που τροφοδοτούνται µε αέριο ή άλλα καύσιµα.
• Το ηλεκτρικό καλώδιο, αν πάθει ζηµιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από έναν τεχνικό του σέρβις.
• Συνδέετε το φις σε µια πρίζα που συµµορφούται µε τους ισχύοντες κανονισµούς και σε σηµείο µε εύκολη πρόσβαση.
• Όσον αφορά τα τεχνικά µέτρα και τα µέτρα ασφαλείας που πρέπει να εφαρµοστούν για την απαγωγή των καπναερίων, είναι σηµαντικό να τηρούνται σχολαστικά οι κανονισµοί των τοπικών φορέων. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: πριν εγκαταστήσετε τον απορροφητήρα, αφαιρέστε τις προστατευτικές µεµβράνες.
• Χρησιµοποιείτε µόνο βίδες και εξαρτήµατα κατάλληλου τύπου για τον απορροφητήρα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: η µη τοποθέτηση των βιδών και των συστηµάτων στερέωσης σύµφωνα µε τις παρούσες οδηγίες, µπορεί να προκαλέσει ηλεκτροπληξία.
• Μην κοιτάζετε απευθείας µε οπτικά όργανα (κιάλια, µεγεθυντικός φακός...).
• Μην µαγειρεύετε φαγητά φλαµπέ κάτω από τον απορροφητήρα: µπορεί να προκληθεί πυρκαγιά.
• Αυτή η συσκευή µπορεί να χρησιµοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτοµα µε µειωµένες ψυχικές ή διανοητικές ικανότητες, ή από άτοµα χωρίς πείρα και επαρκή γνώση, αρκεί να επιβλέπονται και εκπαιδεύονται στην ασφαλή χρήση της συσκευής και στους κινδύνους που απορρέουν από αυτή. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν µε τη συσκευή. Ο καθαρισµός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά, εκτός εάν επιβλέπονται.
• Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν µε τη

• Η συσκευή δεν πρέπει να χρησιµοποιείται από άτοµα (συµπεριλαµβανοµένων των παιδιών) µε µειωµένες ψυχικές ή διανοητικές ικανότητες, ή από άτοµα χωρίς πείρα και επαρκή γνώση, εκτός εάν ελέγχονται και εκπαιδεύονται. Τα προσβάσιµα µέρη µπορεί να έχουν υψηλή θερµοκρασία κατά τη χρήση των συσκευών µαγειρέµατος.
• Καθαρίζετε ή/και αντικαθιστάτε τα φίλτρα µετά την καθορισµένη χρονική περίοδο (κίνδυνος πυρκαγιάς). Βλέπε παράγραφο Συντήρηση και καθαρισµός.
• Πρέπει να υπάρχει κατάλληλος αερισµός στο χώρο όταν ο απορροφητήρας χρησιµοποιείται ταυτόχρονα µε συσκευές που χρησιµοποιούν αέριο ή άλλα καύσιµα (δεν ισχύει για συσκευές που απάγουν αποκλειστικά τον αέρα στο χώρο).
• Το σύµβολο πάνω στο προϊόν ή πάνω στη συσκευασία του υποδεικνύει ότι το προϊόν δεν πρέπει να διατίθεται σαν ένα συνηθισµένο οικιακό απόρριµµα. Το προϊόν προς διάθεση πρέπει να παραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊόντος, συµβάλλετε στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, που µπορεί να οφείλονται στην ακατάλληλη διάθεσή του. Για λεπτοµερέστερες πληροφορίες σχετικά µε την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο ∆ήµο, στην τοπική υπηρεσία συλλογής απορριµµάτων ή στο κατάστηµα από το οποίο αγοράσατε το προϊόν. "Σε περίπτωση αντικατάστασης µε λαµπτήρες αλογόνου, χρησιµοποιήστε µόνο αυτοπροστατευόµενους λαµπτήρες αλογόνου βολφραµίου ή µε αυτοπροστατευόµενους λαµπτήρες µεταλλικών αλογονιδίων."

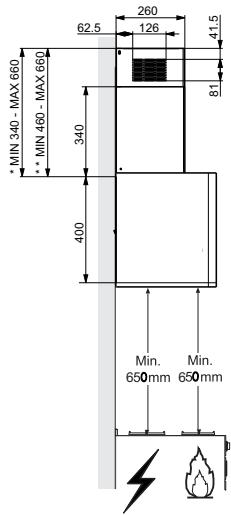

• Διαστάσεις για μοντέλο απαγωγής. ** Διαστάσεις για μοντέλο ανακύκλωσης.

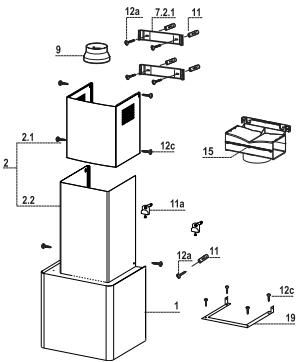

Αναφ. Ποσ. Εξαρτήµατα της συσκευής 1 Σώµα απορροφητήρα µε: Χειριστήρια, Φωτισµό, Σύστηµα φτερωτής, Φίλτρα 1 Телескопическая дымовая труба, состоящая из: 1 Πάνω καµινάδα 1 Κάτω καµινάδα 1 Φλάντζα συστολής Φ 150-120 1 βύσµα εξόδου αέρα 1 καµινάδα στοιχείο στερέωσης Αναφ. Ποσ. Εξαρτήµατα για την εγκατάσταση

7.2.1 2 Στηρίγµατα στερέωσης πάνω καµινάδας

5 Ούπα 11a 2 Ούπα SB 12/10 12a 5 Βίδες 4,2 x 44,4 12c 10 Βίδες 2,9 x 6,5 Ποσ. Έντυπα 1 Εγχειρίδιο οδηγιών

ΕΓΚΑΤΑΣΤΑΣΗ ∆ιάτρηση τοίχου 12a

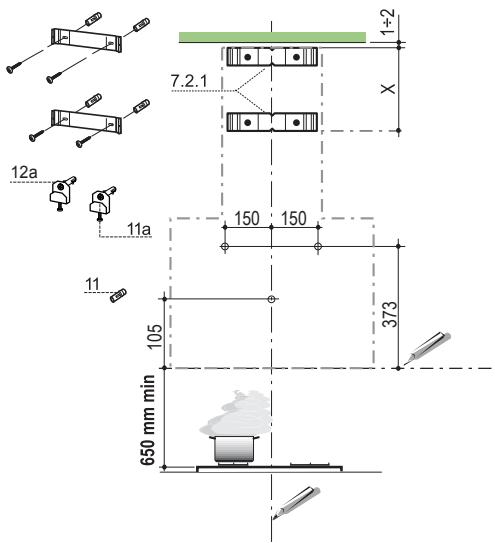

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα.
• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή

• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση X mm κάτω από το πρώτο στήριγμα (X = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 105 mm από την οριζόντια γραμμή αναφοράς.
• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα 11 στις οπές.
• Στερεώστε τα στηρίγματα, χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4 ) του εξοπλισμού.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 373 mm πάνω από την οριζόντια γραμμή αναφοράς και σε απόσταση 150 mm στα δεξιά της κατακόρυφης γραμμής

• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.
• Ανοίξτε οπές Φ 12 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα με τη βίδα και το στήριγμα 11a στις οπές και βιδώστε.

Τοποθέτηση σώµατος απορροφητήρα

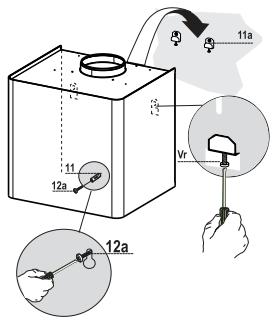

• Βγάλτε τα φίλτρα για λίπη ελευθερώνοντας τις ειδικές λαβές.
• Ρυθμίστε τις δύο βίδες Vr των στηριγμάτων 11a, στην αρχή της διαδρομής.
• Στερεώστε το σώμα του απορροφητήρα στα δύο στηρίγματα 11a.
• Από το εσωτερικό του σώματος γυρίστε τις δύο βίδες Vr για να αλφαδιάσετε τον απορροφητήρα.
• Βιδώστε τις βίδες ασφαλείας 12a.

ΕΞΟ∆ΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ Για την εγκατάσταση του μοντέλου απαγωγής, συνδέστε τον απορροφητήρα στο σωλήνα εξόδου με έναν άκαμπτο ή εύκαμπτο σωλήνα o150 ή 120 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.

• Για σύνδεση με σωλήνα o120 mm, τοποθετήστε τη φλάντζα συστολής 9 στην έξοδο του σώματος του απορροφητήρα.
• Στερεώστε το σωλήνα με κατάλληλα κολάρα. Τα αναγκαίο υλικό δεν διατίθεται με τον εξοπλισμό.
• Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα. ø 120 ø 150

ΕΞΟ∆ΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ

• Ξεβιδώστε τις 2 βίδες που στερεώνουν το πάνω στήριγμα

• Βιδώστε στη θέση του το ρακόρ εξόδου αέρα 15 με τις 2 βίδες που αφαιρέσατε προηγουμένως.
• Συνδέστε το ρακόρ 15 στην έξοδο του σώματος απορροφητήρα με έναν άκαμπτο ή εύκαμπτο σωλήνα Φ 150 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.
• Βεβαιωθείτε για την παρουσία του φίλτρου ενεργού άνθρακα.

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαιωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδεθεί σωστά στην υποδοχή της μονάδα αναρρόφησης Τοποθέτηση καµινάδας

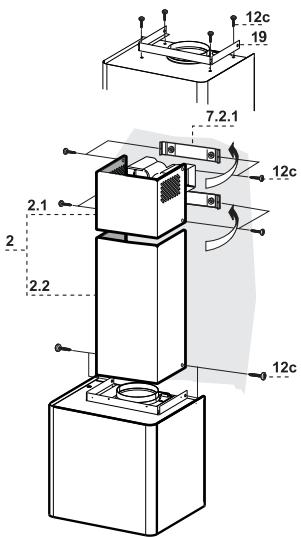

• Βιδώστε με 4 βίδες 12c τη γωνιά στερέωσης καμινάδων 19 στο Πάνω καμινάδα
• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.
• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού.
• Βεβαιωθείτε ότι η έξοδος των προεκτάσεων ρακόρ, αν υπάρχουν, συμπίπτουν με τα στόμια της καμινάδας. Κάτω καμινάδα
• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, τοποθετήστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για να ασφαλίσουν.
• Στερεώστε από το πλάι το τμήμα στη γωνιά στερέωσης καμινάδων 19, με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

Πίνακας χειριστηρίων

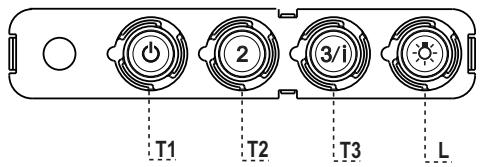

LED T1 Ταχύτητα Αναμμένο ΛΕΙΤΟΥΡΓΙΕΣ Ανάβει το μοτέρ στην πρώτη ταχύτητα. Σβήνει το μοτέρ. T2 Ταχύτητα Αναμμένο Ανάβει το μοτέρ στη δεύτερη ταχύτητα. T3 Ταχύτητα Σταθερό Αν το πιέσετε για λίγο, ανάβει το μοτέρ στην τρίτη ταχύτητα. Αναβοσβήνει Αν το πιέσετε για 2 δευτερόλεπτα. Ενεργοποιεί την τέταρτη ταχύτητα με χρονοδιακόπτη 6 λεπτών. Μετά την πάροδο του χρόνου αυτού επανέρχεται στην προηγούμενη επιλεγμένη ταχύτητα. Κατάλληλη για μεγάλη παραγωγή ατμών από το μαγείρεμα.

Ανάβει και σβήνει το φως. Προσοχή: Το πλήκτρο T1 σβήνει το μοτέρ περνώντας πάντα από την πρώτη ταχύτητα.

ΧΡΗΣΗ - ΣΥΝΤΗΡΗΣΗ Φίλτρα για λίπη

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν καθαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης. Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδικούς γάντζους. Πλύνετε τα φίλτρα χωρίς να τα στραβώσετε και αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε στη θέση τους. Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξωτερικό μέρος. Φίλτρο ενεργού άνθρακα (Μοντέλο ανακύκλωσης) Δεν μπορούν να πλυθούν και να αναγεννηθούν και πρέπει να αντικαθίστανται τουλάχιστον κάθε 4 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

• Βγάλτε τα μεταλλικά φίλτρα για λίπη.

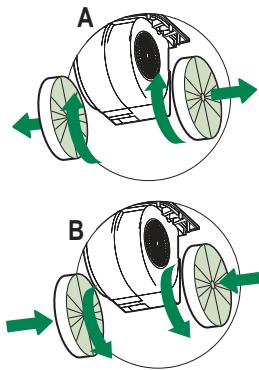

• Βγάλτε τα κορεσμένα φίλτρα ενεργού άνθρακα όπως στο σχέδιο (A).
• Τοποθετήστε τα νέα φίλτρα όπως στο σχέδιο (B).
• Τοποθετήστε τα μεταλλικά φίλτρα για λίπη.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΩΝ Λαμπτήρες αλογόνου των 20 W

• Βγάλτε το λαμπτήρα από τη βάση.
• Αντικαταστήστε τον με νέο λαμπτήρα ίδιων χαρακτηριστικών, έτσι ώστε να προσαρμόσουν σωστά τα δύο βύσματα στις υποδοχές της βάσης.
