Type de produit	Hotte de cuisine
Modèle	FABER LITHOS EG6 BK A45
Dimensions approximatives	60 cm de largeur
Poids	Environ 12 kg
Alimentation électrique	230 V, 50 Hz
Puissance	Max 250 W
Débit d'air	Jusqu'à 600 m³/h
Niveaux de vitesse	3 niveaux de vitesse
Fonctions principales	Extraction et filtration des odeurs
Type de filtre	Filtre à charbon et filtre métallique
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Normes de sécurité	Conforme aux normes CE
Informations générales	Design moderne, finition en noir, éclairage LED intégré

FOIRE AUX QUESTIONS - LITHOS EG6 BK A45 - 110.0255.510 FABER

Comment allumer la hotte FABER LITHOS EG6 BK A45 ?

Pour allumer la hotte, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Comment nettoyer les filtres de la hotte FABER ?

Les filtres métalliques peuvent être nettoyés à la main ou au lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les remettre en place.

Quel type d'ampoule faut-il utiliser pour la lumière de la hotte FABER 110.0255.510 ?

Utilisez des ampoules LED de 1,5 W avec une base GU10 pour remplacer les ampoules de la hotte.

La hotte FABER fait-elle du bruit pendant son fonctionnement ?

Un certain niveau de bruit est normal lors du fonctionnement de la hotte. Si le bruit est excessif, vérifiez si les filtres sont propres et si la hotte est correctement installée.

Comment régler la vitesse de ventilation de la hotte FABER ?

Utilisez les boutons de vitesse sur le panneau de contrôle pour sélectionner la vitesse de ventilation souhaitée.

Quels sont les dimensions de la hotte FABER LITHOS EG6 BK A45 ?

Les dimensions de la hotte sont de 60 cm de largeur, 45 cm de profondeur et 15 cm de hauteur.

Comment savoir si le filtre à charbon doit être remplacé ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois ou lorsque vous remarquez une diminution de l'efficacité de la hotte.

La hotte FABER peut-elle être utilisée en mode recyclage ?

Oui, la hotte FABER peut être installée en mode recyclage si elle est équipée d'un filtre à charbon.

Comment installer la hotte FABER au plafond ?

Suivez les instructions d'installation fournies dans le manuel d'utilisateur, en vous assurant de respecter les distances de sécurité par rapport à la surface de cuisson.

Quel est le niveau d'aspiration de la hotte FABER LITHOS EG6 BK A45 ?

Le niveau d'aspiration de la hotte peut atteindre jusqu'à 600 m³/h, selon la vitesse de ventilation choisie.

MODE D'EMPLOI LITHOS EG6 BK A45 - 110.0255.510 FABER

Manuel d'Instructions

Bedienungsanleitung

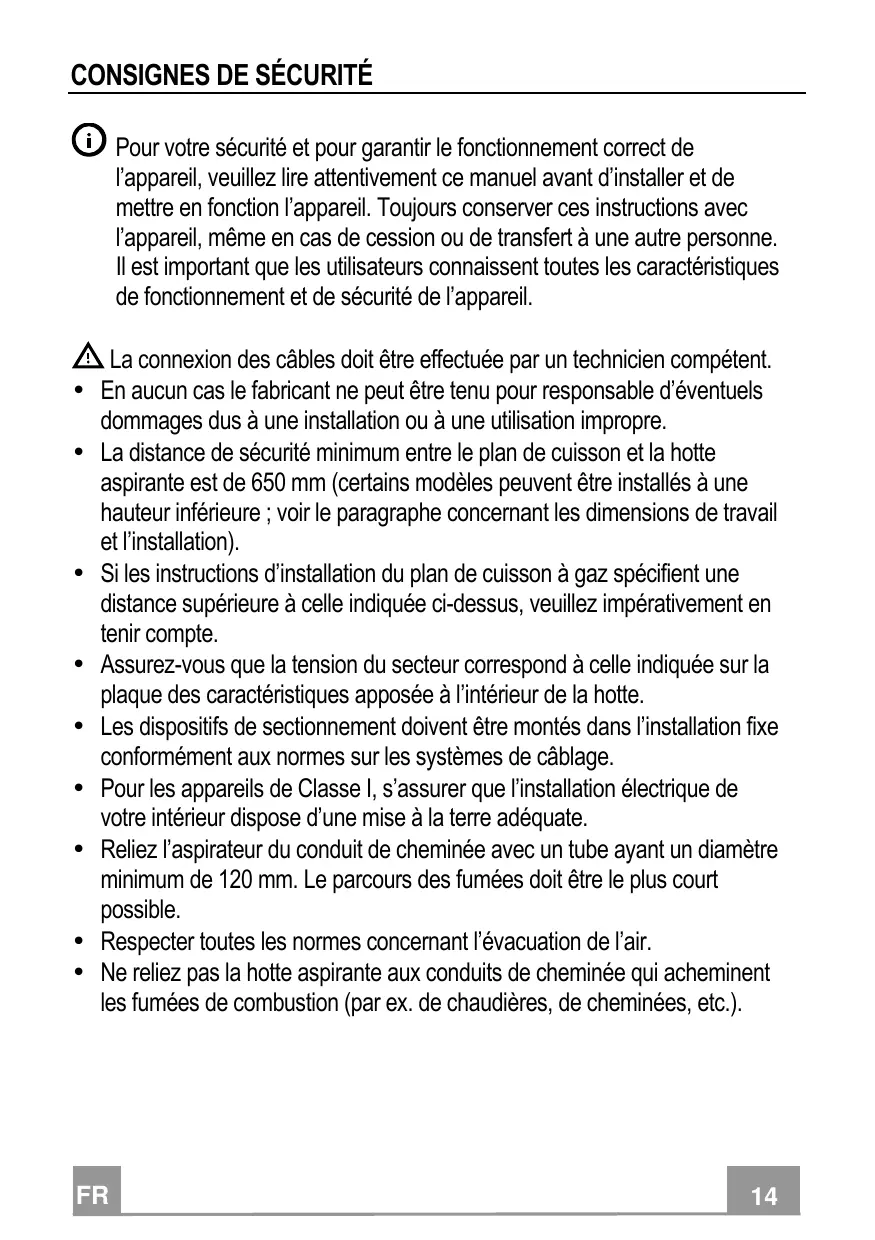

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuilles dire attentivement ce manuel avant d'installer et demettre en fonction l'appareil. Toutjours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des cables doit être effectuee par un technicien competent.

• Enaucun cas le fabricant ne peut etre tenu pour responsable d'eventuels dommages dus a une installation ou a une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650~mm (certaines modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifique une distance supérieure à celle indiquée ci-dessus, veuillez impératifement en tener compte.
  Assurez-vous que la tension du secteur correspond à cette indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les apparèils de Classe I, s'assurer que l'installation électrique de votre interieur dispose d'une mise à la terre ajustate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120~mm . Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des apparciels non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit ajustement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des apparciels non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des-appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplaçer par le fabricant ou par un technicien d'un service après-vente/agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.
  AVERTISSEMENT: Avant d'installer la hotte, retirer les films de protection.
• Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.
  AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.
• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développement un incendie.
• Cet apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacité physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet apparéil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas été effectuels par des enfants, à moins qu'ils ne soient surveillés.

• Surveillance les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacité physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des apparêls de cuisson.

• Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

• Veiliez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des apparêils utilisant du gaz ou d'autres combustibles (non applicable aux apparêils qui évacuent l'air uniquement dans la pièce).

• Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet menager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique etlectronique. En vous assurant que cet apparéil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de seprésenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez achété ce produit.

« En cas de remplacement par des lampes à halogène, utiliser exclusivement des lampes tungstène halogène autoprotégées ou des lampes aux halogénures métalliques autoprotégées. »

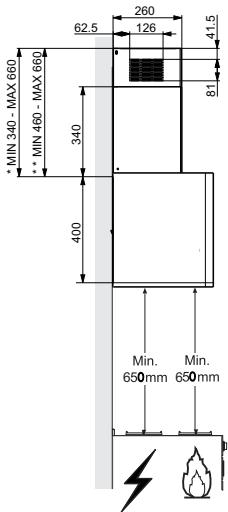

• Dimensions pour hotter en version aspirante.
  ** Dimensions pour hotter en version filtrante.

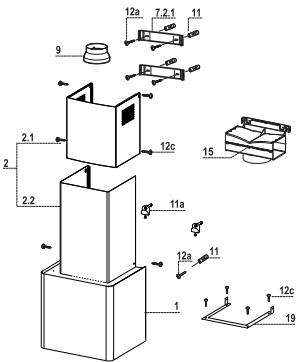

Composants

Réf.	Q.té	Composants du produit
1	1	Corps de hotte comptenant: commandes, éclairage, groupe de ventilation, filtres
2	1	Conduit téléscopique constitué de :
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
9	1	Bride de réduction, Ø 150 - 120 mm
15	1	Raccord de sortie de l'air
19	1	Cornière de fixation du conduit
Réf.	Q.té	Composants d'installation
7.2.1	2	Étiers de fixation du conduit supérieur
11	5	Chevilles
11a	2	Chevilles SB 12/10
12a	5	Vis 4,2 x 44,4
12c	10	Vis 2,9 x 6,5
	Q.té	Documentation
	1	Guide d'utilisation

Perçage du mur

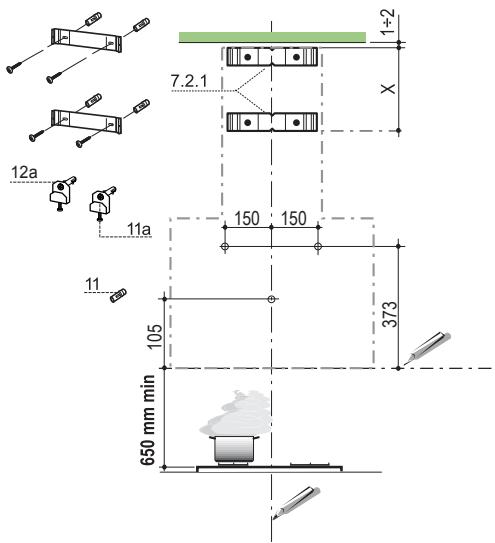

Tracer sur le mur :

• une ligne verticale jusqu'au plafond ou jusqu'au plan supérieur, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à : 650 mm min. au-dessus du plan de cuisson ;
• Comme indiqué, poser l'étrier 7.2.1 à 1 - 2 mm du plafond ou du plan supérieur, en alignant le centre (entailles) sur la ligne verticale de referencia ;
• Marquer les centres des trouss de l'étrier ;
• Comme indiqué, poser l'étrier 7.2.1 à X mm au-dessous du premier étrier (X = hauteur du conduit supérieur fourni avec la hotte), en alignant le centre de l'étrier (entailles) sur la ligne verticale de referencia ;
• Marquer les centres des trouss de l'étrier ;
• Marquer comme indiqué, un point de référence à 105mm de la ligne horizontale de repère.
• Percer les trough avec une mèche de 8 mm .
• Introduire les chevilles 11 dans les trouss ;
• Fixer les étriers à l'aide des vis 12a (4,2 x 44,4) fournies.
• Marquer, comme indiqué, un point de référence à 373 mm au-dessus de la ligne horizontally de référence et à 150 mm à droite de la ligne verticale de référence ;
• Répéter cette opération de l'autre côté et vérifier la mise à niveau ;
• Percer les trouss avec une mèche de 12 mm ;

• Introduire les chevilles avec la vis et l'étrier 11a dans les trou s et visser.

• Enlever les filtres Anti-graisse, en intervenant sur les poignées spécialement prévues.

• Régler les deux vis Vr , des brides 11a, en début de course.

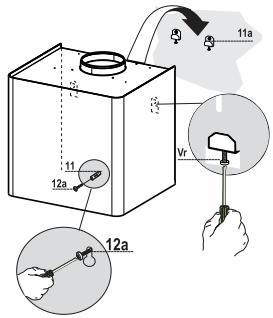

• Accrocher le corps de la hotte aux 2 brides 11a.
• Depuis l'intérieur du corps de la hotte, intervenir sur les Vis Vr pour niveler le Corps de la Hotte.
• Visser les vis de sécurité 12a.

Branchements

SORTIE AIR VERSION ASPIRANTE

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120mm dont lechioix est laissé à l'installateur.

• Pour la liaison avec le tube 120mm , insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif évventuels.

SORTIE AIR VERSION FILTRANTE

• Desserrer les 2 vis de fixation du support supérieur 7.2.1.
• Visser à sa place le raccord de sortie de l'air 15 avec les 2 vis précédemment retirees.
• Relier le raccord 15 à la sortie du corps de hotte au moyen d'un tube rigide ou flexible de 150 mm ,au choix de l'installateur.
• S'assurer de la présence du filtrte anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

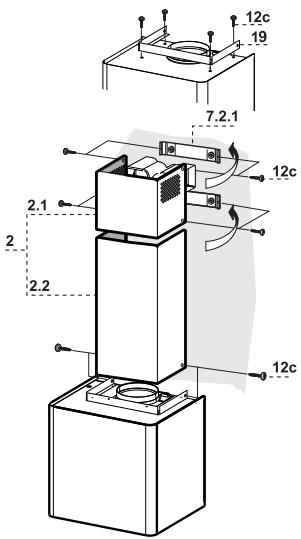

Montage du conduit

• Visser avec 4 vis 12c la cornière de fixation des conduits 19 à la coque.

Conduit supérieur

• Écarter légrement les deux côtes, les accrocher derrière les étriers 7.2.1 et les referrer complètement;
• Fixer létairelement aux étriers à l'aide des 4 vis 12c(2,9 x 9,5) fournies avec l'appareil ;
• Si elles sont générées, s'assurer que la sortie des rallonges du raccord se trouve en face des ouvertures du conduit.

Conduit inférieur

• Écarter légersement les deux cotsés du conduit, les accrocher entre le conduit supérieur et le mur et les refermer complètement.
• Fixer létairelement la partie à la cornière de fixation des conduits 19 avec les 2 vis 12c (2,9 x 9,5) fournies.

Tableau des commandes

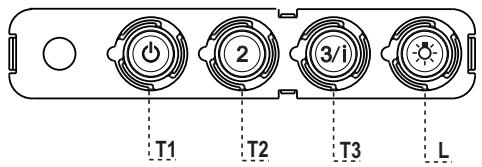

TOUCHE	VOYANT	FONCTIONS
T1 Vitesse	Allumé	Démarre le moteur en première vitesse.
		Coupe le moteur.
T2 Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3 Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
	Clignotant	Appuyée pendant 2 secondes.
		Démarre la quatrième vitesse avec une temporisation de 6 minutes, après lesquelles le moteur returne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.

L Lumière Branche et débranche l'éclairage.

Attention: La touche T1 coupe le moteur en passant toujours par la première vitesse.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisse, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fraisment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

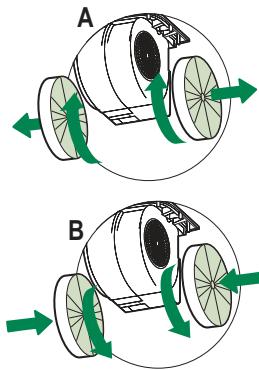

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les replacer au moins tous les 4 mois d'emploi ou plus souvent en cas d'emploi particulièrement intense.

• Retirer les filtrés anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtrés (B).
• Remonter le filtres anti-graisse métalliques.

Eclairage

Lampe halogène de 20 W.

• Sortir la Lampe de la Douille en exerçant une légère traction.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimensions (mm)	Code ILCOS
	28	E14	220 - 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	28	E14	230	85x25	HDG-28-230-E14-25
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (ampoule) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampoule) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
