KULLANIM KILAVUZU LITHOS EG6 BK A45 - 110.0255.510 FABER

Kendi güvenliginiz,açisindan ve cihazınduzgün calişması icin, kurulme devreye alma islemleriniGPCekleştimeden once,lüften bu kilavuzukkatice okuyunuz.Satis ya da üçuncu sahîslara devir durumunda dahi,ou talimatlari cihaz ile birlke bulundurun.Kullanıclarin,cihazın:tüm etim ve güvenlik özelliklerini bilmeleri onemlidir.

Kablo böglantilani, ehil bir kişi tarafindan yapilmalidir.

• Ürünün yanlış montaji veya kullanımindanDOGACAKolan hasarlardan Üretici sorumlu tutulamaz.
• Ocak ile davlumbaz aspiratorüarasindaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha)dusukbir yükbeklakte monte edilebilir, calisma boyutlarina ve kurulumuna iliskin paragrafa bakın).
  Gazl ocağın montaj talimatlari, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu goz onünde bulundurulmalidir.
• Sebeke geriliminin, davlumbazinicone uygulanmisolan etiket uzerinde belirtilen gerilime karshlik gelip gelmediigini kontrl edin.
• Baglanti kesme cihazlari, kablolama sistemindeki yönetmeliklere uygun olarak sabit).[systeme monte edilmelidir.
• Sinif cihazlar icin, ev guç kaynagınin dizgün topraklandıgün kontrl edin.
• Davlumbazi, capi en az 120 mm olan bir boru ile, duman tahliye bacasina baglayin. Dumanin izledigi güzergah, mumkün olduğunca kisa olmalidir.
• Hava tahliyesi ile ilgili yum yonetmeliklere uyulmalidir.

• Davlumbaz aspiratorunü, (örn; söfben, sömine, vb. gibi) yanıci duman ihtiva eden kanallara baglamayın.

• Eger davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılyorsa, tahiye gazınin gerije.Doğru akışıncı onlenebilmesi icin, yeter seviyede bir yerel havalandirmaayoğlanmılı olmalidir. Davlumbazin, elektrik akimi tarafindan beslenmeyen cihazlarla kombine bir halde kullanıldigi zaman, ilgili mahaldeki negatif basınç, dumanin davlumbaz tarafindan gerije emilmesini onlemek icin, 0,04 mbarı asmamaldir.

• Hava, gaz yakma cihazlarindan veya diger yakitlardan Çikan egzoz gazlari icin kullanlan bir kanaldan tahiye edilmemelidir.
• Besleme kablosu, eger hasar gormusse, uretici tarafindan ya da bir servisteknisyeni tarafindan ikame edilmelidir.
• Fisi, mevcut yürürlükteki mevzuata uygun ve erisilebilir bir prize baglayin.
• Dumanin tahliyesi,—in uygulanacak teknik ve emniyet tedbirlerine iliskin olarak, yerel makamlar tarafindan belirlenen kurallara titiz bir sekilde riayet edilmesi,—onemlidir.

DiKKAT: Davlumbazi monte etmeden once, koruyucu filmeri cikartin.
- Davlumbaz ici sadece vidalar ve uygun tipteki parçalar kullanin.
DIKKAT: Isbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik seksa sonuçlanabilir.
- Optik alelter ile (dürbün, böyükç, vb.) doitran dogruya gozlemlemyin.
- Davlumbazin.altinda flambe yapmayiniz: yangin cikabilar.
- Bu cihaz, 8 Yaşınin-altında olmayan;cocuklar tarafindan ve psikolojifikiziksel-duyusal yetenekleri sinirli veya bilgi ve becerileri yetersizolan kişiler tarafindan, cihazın emniyetl bir sekilde{nasil kullanilacagi ve olusabilecek tehliker hakkında dikkatlice denetlenmeleri ve talimatlandirilmaları sartyla, kullanilabilir. Cocuklarin ekipman ile oynamadiklarindan emin olun. Kullanı tarafindan yapilacak temizlik ve bakim ilemleri, denetlenmedikleri sürece,;cocuklar tarafindan yırütülmemelidir.
- Cocuklari, cihaz ile oynamadiklarindan emin olarak gozlemleyin.

• Bu ev aleti, psikolojik, fiziksel, duyusal sorunlar olan veya tecrübe ve bilgi eksikligi olan kislence (çocuklar dahil), güvenliklerinden sorumlu birisi tarafindan gozlemlenmedikçe ve talimat verilmeditikçe kullanilmamalidir.
  Erişebilen parçalar, pişirme ekipmanlarınin kullanıması esnasindo seksak bir hal alabilirler.
• Belirtilen zaman periyodundan sonra, filtleri temizleyin ve/veya ikame edin (yangtin tehlikesi). Bakim ve temizlik paragrafina bakin.
• Davlumbaz, gaz veya dhe yaktıları kullananan baska aletlerle birlikte kullanıldışında, oda yeterli derecede havalandirilmalık (sadece odaya hava salınkıapan ev aletlerine uygün degildir).
• Ürün üzerinde ya da ambalaji üzerinde bulunan,isaret,ürünün,evsel atiklar gibi bir imha islemine tabi olmadıgünibelir. Imha edilecek ürün, elektrkli ve elektronik bileşenlerinin geridonusümü icin,yetkili bir toplama merkezine teslim edilmelidir.Bu urünün.Doğru sekilde imha edildiginden emin olunması,aksi takdirde uygunsuzbir sekilde imhasindan kaynaklanabilecek,çevre veayoğlukbakimindan,muhtemel olumsuz sonuclarin onlenmesine yardimci olacaktir.Bu urünün geridonusümuhakkinda daha detay bilgi icin,Belediye ile,yerel atik toplama imha servisi ile ya da urünün satn alindiğ mağaza ile irtibata gezecniz.

"Halojen lambalarla degiştinilmesi durumunda, sadece Kendinden korumalı tungsten halojen lambaları veya Kendinden korumalı metal haloenür lambalar kullanın."

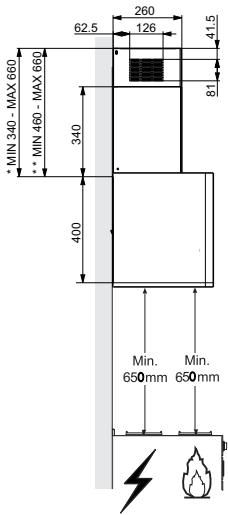

• Emici versiyon davlumbaz icin ölcüler.
  ** Filtre edici versiyon davlumbaz ici olçüler.

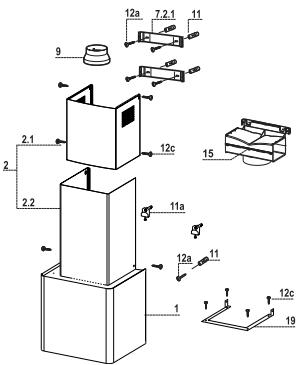

Parçalar

Ref.	Miktar Ürün Aksami
1	1	Davlumbaz Gövdesi sunlardan olusır: Kummandalar, lşık, Vanttatór Grubu, Filtreler
2	1	Aşağida belirtilen unsurları ile birlikte Teleskopik baca:
2.1	1	Üst Baca
2.2	1	Alt Baca
9	1	Redüksiyon flanse 0 150-120 mm
15	1	Hava Çkış Bağlantı
19	1	Baca Köşesi
Ref.	Miktar	Kurulum Aksami
7.2.1	2	Üst Baca Sabitleme Askılıarı
11	5	Bağlantı Parçaları
11a	2	Bağlantı Parçaları SB 12/10
12a	5	Vida 4,2 x 44,4
12c	10	Vida 2,9 x 6,5
	Miktar	Dokümantasyon
	1	Kullanım Kitapkıngı

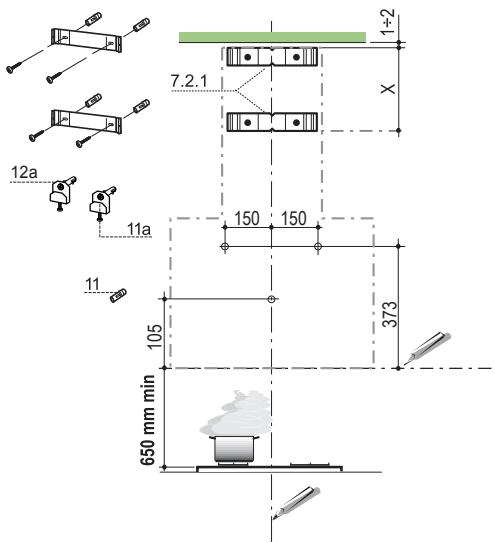

Duvarin Delinmesi

Duvarüzerindeçizin:

• Davlumbazin montaji ici öngörulén bölgénin ortasinda, tavan veya en uç=yükseklige kadar dikey bir Çizgi;
• piṣirme yüzeyinin en az 650 mm üzerinde yatay bir Çüzgi;
• Ask 7.2.1' beirtilen sekilde, ortasin (centik) referans dikey cizgiye hizalayarak, tavan veya en uç yükseklikten 1-2 mm'ye dayayin.
• Ask deliklerinin ortalarin isaretleyin.
• Ask 7.2.1'i sekilde gosterildigi sekilde, ortasin (centik) referans dikey cizgiye hizalayarak ilk askinin alta X mm'de dayandirin (X = donanimdaki Üst Baca yuksekligi).
• Ask deliklerinin ortalin isaretleyin.
• Belirtildigi sekilde yatay referans hatsindan 105mm mesafede bir referans noktası isaretleyin.
• Isaretli noktaları 08 mm delin.
  11 no.lu dubbeleri delijklere yerlestirin.
• Verilen 12a (4,2 x 44,4) vidalari kullanarak braketleri sabitleyin.
• Belirtildigi sekilde, referans yatay cizginin 373mm ustunde ve referans dikey cizginin 150 mm saginda bir referans nokta isaretleyiniz.
• Bu islemi, hizayı saglayarakkıı tarafta da tekrarlayın.
• Isaretli noktalari 12mm delin.
• Tapaları, vidalar ve 11a destek ile deliklere yerleştiniriz, vidalayını.

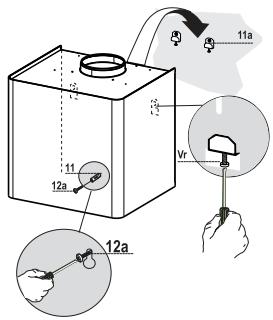

Davlumbaz Gövdesinin Montaji

• Yag onleyici Filtreleri uygun kulpları tutarak çıkartin.
• Islem öncesi 11a askilarin iki Vr vidasimi ayarlayin.
• Davlumbaz govdesini 211a askisina takin.
• Davlumbaz gōvdesi icinden, Davlumbaz gōvdesini hizalamak icin Vr vidalarla oynayin.
• Güvenlik vidarı 12a vidalayın.

Baglantilar

ASPIRATÖRLÜ MODEL HAVA ÇIKİSİ

Aspiratorlu modelin montaji icin, davlumbaz, montorun secegei 150 yada 120~mm capinda sert veya esnek bir boru ile cikis kanalina baglanmaldir.

• 120mm capinda boru ile baglanti icin, reduksiyon flansini (9) davlumbaz govdesi cikisina yerlestiriniz.
• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimiyla birlikte verilmemistir.
• Varsa aktif karbonlu koku alma filtrerelerientrieskariniz.

FILTRELI SISTEMDE HAVA GIKIŞİ

• Alt askiy1 7.2.1 sabitleyen iki viday1 yerinden sökünuz.
• Hava Çişis Baglantınsı 15 daha önceden çikarlımş olan 2 vida ile yerine sabitleyin.
• 15 no.lu Baglantiyi, montaj gorevlinin sekimine gore 150 mm capinda sert veya esnek bir hortum ile Davlumbaz Góvdesi Ckɪsīna baglayiniz.
• Aktif Karbonlu Koku önleyici Filtrenin bulundugundan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı sebeke cereyanina böglarken aray temas aralı,en az 3 mm對於 gift kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrleriçikariniz (bakiniz "Bakim" paragrafi) ve besleme kablosu doketinin aspirator prizine iyice takilmı oldugundan emin olunuz.

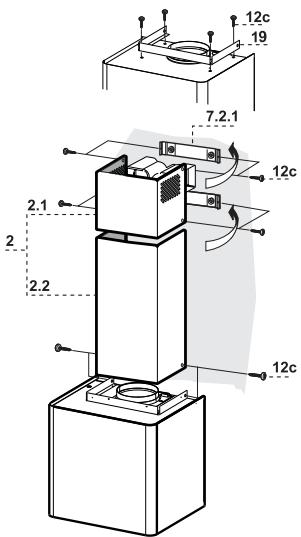

Bacanin Montaji

• Baca kõşelerini 194 Vida 12c ile govdeye sabitleyin.

Ust baca

• Yan Şeritleri hafınce genisletiniz, 7.2.1 baglama bileziklerinin arkasına takınüz ve icice kapatınüz.
• Donanimdaki 4 adet 12c (2,9 x 9,5) vida ile askiya yanlamasina sabitleyiniz.
• Varsa, ekleme bilezişi uzatmaları Çıkışınlı naba mentezlerin in hizasinda bulundugundan emin olun.

Alt baca

• Bacanin yan seritlerini haficge genisletiniz, bunlari ust Baca ile duvarin arasina takiniz ve iyice kapatiniz.
• Donanimdaki 2 adet 12c (2,9 x 9,5) vidayi kullanarak, yanlari Bacannin 19 açilı kismina sabitleyin.

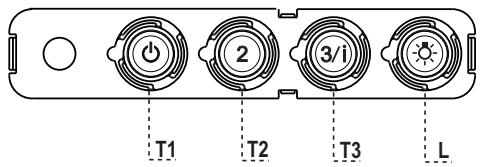

Kumanda Tablosu

TUS	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calistırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calistırı.
T3 Hz	Sabit	Hafîçe basülınca, üçUNCü yüzda motoru calistırı.
	Flaşör	2 saniye sureyle basülınca:
		6 dakikaya ayarlanmışı)dörduncüncü Türkiye etkin duruma getirir. Bu sürenin sonunda, ayarlanmmiş olan bir.Oncekiriteria geldemeye uygundur.
L Işik		Işik tesisatkıçıp kapatır.

Dikkat: T1 tusu daima ilk hizdan geçerek motoru durdurur.

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrreler bulasik makinasinda da yikanabilir ve normal kullanildiklarnda iki ayda bir,)yogun kullanim halinde isedaha sikca yikanmaları gereklidir.
• Filtrleri, grubun arka tarafindan ittirerek veayoanda asagiroğruçekerek tektekçikariniz.
• Filtreleri yikken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
  Monte ederken kulpun görünen diş tarafadoğan gelmesine)dikkat ediniz.

Aktif carbonlu koku giderici filtreler (Filtreli Model)

Aktif karbonlu koku giderici filtre yikanmaz ve rejenere edilmez, normal kullanimda yaklaşık 4 ayda bir,)yogun kullanimda dahasikcadehyiigtirilmesi gerekir.

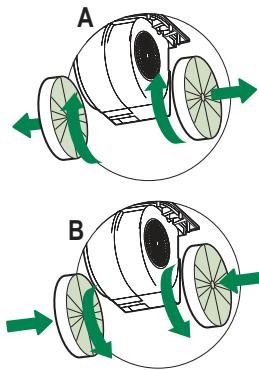

DEGISTIRILMESI

• Yag tutucu filtreleri Çıkarınüz.
• Doyum noktasina ulasmiş aktif karbonlu koku giderici filtrreleri (A) seklinde gosterildigi gibi çikarınüz
• Yeni filtrleri (B) seklinde gosterildigi gibi takiniz.
  Yag tutucu filtreleri tekrar monte ediniz.

Aydinlatma

AMPULLERIN DEGIStIRILMESI

20 W halojen ampuller

• Ampulü yuvasindan Çıkarınüz.
• Ayni Özelliklere sahip yanisyle degistiriniz ve kük ügne fislerinin duydaki yuvalarina iyi oturmasina dikkat ediniz.

Ampul	Ampul Güci (W)	Duy/Soket	Ampul Voltaji (V)	Boyut (mm)	ILCOS Kodu
	28	E14	220 – 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	28	E14	230	85x25	HDG-28-230-E14-25
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (ampul) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampul) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
