KASUTUSJUHEND LITHOS EG6 BK A45 - 110.0255.510 FABER

Teie ohutuse ja seadme öige till tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt LABi. Hoidke need juhised alati seadme juures, isegi kui te seda liigunate vöi selle edasi muüte. Kasutajad peavad täielikult tundma seadme kasutamist ja salle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa plidi pinna ja pliidikummi vahel on 650 mm (möned mudelid on paigaldatavad madalamale, palun vaadake toömoötmete ja paigaldamise lõike).
• Kui gaasiplidi paigaldusjuhised märaravad suurema vahemaa, tuleb sellest kinni pidada.
• Veenduge, et vooluvörgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritöde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistioide garanteriks adekvaatse maanduse.
• Ühendage pliidikumm tombelööriga vahemalt 120 mm lübimöduga toru abi. Tee lõörini peab olema voimalikult lühike.
• Täidetud peavad olema öhu valjutamisega seotud maärused.

• Arge ühendage plidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõöridega.

• Kui plidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Plidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rohk ületada 0,04 mbar, et vältna aurude tagasi tömbamist ruumi plidikummi poolt.

• Ohku ei tohi valjutada lõör, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu valjalaskena.
• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt voi selle hooldusesindajalt saadaval oleva kaabliga.
• Ühendage pistik kehtivatele määrustele vastavasse ligipäasetavas kohas asuvasse pistikupessa.
  Seoses suitsväljutamiseks kasutusele vöetavate tehniliste ja ohutusmeetmetega on tähtis tapselt järgida kohalike ametkondande valiastatud märusi.

HOIATUS: Eemaldage enne plidikummi paigaldamist kaitsekiled.

• Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

HOIATUS: Kruvide või kinnitusseadme mitte vastavlt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Arge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Arge pliidikummi all flambeerige - tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füusilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad moistavad Sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järevalveta lapsed.
  Jalgige lapsi ja veenduge, et nad ei mangiks seadmega.

Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vahrenenud füusilised vöi sensoorsed voimed vöi kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järevalvet vöi neid juhendatakse.

Ligipäasetavad osad vöivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi voi teisi kutuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsion (ei rakendu seadmetele, mis vãljutavad òhu ainult tagasi ruumi).
  sumbol toote voi selle pakendi peal tahendab seda, et antud toodet ei saa kasi tleda olmeprugina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jaatmete umbertootlemisega tegelevale asutusele. Toote ige korvaldamise tagamisega aitate te ara hoida voimalikke negatiivseid tagajargi keskkonnale ja inimesti tervisele, mis voib vastasel juhul tekkida selle toote vale kasi tlemise kaiigus. Tapsemat tevet selle toote umbertootlemise kohta saate te om a linnakantseleist, olmejaatmete korvaldamise teenistusest voi poest, kust te selle toote ostsite.

Ja tiek nomainita halogena lampa, izmantot tikai izstarojumu ekranejosas volframa halogenspuldzes vai izstarojumu ekranejosas metalhalida spuldzes.

Teie ohutuse ja seadme Óige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt LABi. Hoidke need juhised alati seadme juures, isegi kui te seda liigunate või selle edasi muüte. Kasutajad peavad täielikult tundma seadme kasutamist ja salle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa plidi pinna ja pliidikummi vahel on 650 mm (möned mudelid on paigaldatavad madalamale, palun vaadake toömoötmete ja paigaldamise lõike).
• Kui gaasiplidi paigaldusjuhised märaravad suurema vahemaa, tuleb sellest kinni pidada.
  Veenduge, et vooluvorgu pinge vastaks plidikummi sisse kinnitatud andmeplaadil todule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritöde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteriks adekvaatse maanduse.
• Ühendage pliidikumm tombelööriga vahemalt 120 mm lübimöduga toru abi. Tee lõörini peab olema voimalikult lühike.
• Täidetud peavad olema öhu valjutamisega seotud maärused.

• Arge ühendage plidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõöridega.

• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasiplidid), tulebheitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rohk ületada 0,04 mbar, et vältna aurude tagasi tombamist ruumi pliidikummi poolt.

• Ohku ei tohi valjutada lõör, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu vãjalaskena.
• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt voi selle hooldusesindajalt saadaval oleva kaabliga.
• Ühendage pistik kehtivatele märarustele vastavasse ligipäätasetavas kohas asuvasse pistikupessa.
  Seoses suitsu väljutamiseks kasutusele vōetavate tehniliste ja ohutusmeetmetega on tähtis t⁺pset jārgida kohlike ametkondande väljastatud määrusi.

HOIATUS: Eemaldage enne plidikummi paigaldamist kaitsekiled.

• Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

HOIATUS: Kruvide või kinnitusseadme mitte vastavlt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Arge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Arge pliidikummi all flambeerige - tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füusilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad moistavad Sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järevalveta lapsed.
  Jalgige lapsi ja veenduge, et nad ei mangiks seadmega.

Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vahrenenud füusilised või sensoorsed vöimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järevalvet või neid juhendatakse.

Ligipäasetavad osad vöivad koos toiduvalmistuseadmetega kasutamisel kuumaks minna.

• Määratud perioodi mödumisel puhistage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhistamine.
• Pliidikummi kasutamisel samaaegselt gaasi või teisi kutuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis vãljutavad ðhu ainult tagasi ruumi).
  sumbol toote voi selle pakendi peal tahendab seda, et antid toodet ei saa kaisitleda olmeprugina. Selle asemel tuleb see anda üle elektrilise ja elektronilise varustuse jaatmete umbertoottlemisega tegelevale asutusele. Toote oige korvaldamise tagamisega aitate te ara hoida voimalikke negatiivseid tagajargi keskkonnale ja inimesti tervisele, mis vob vastasel juhul tekkida selle toote vale kaislemise kaiigus. Tapsemat tevet selle toote umbertoottlemise kohta saate te om alinnakantseleist, olmejaatmete korvaldamise teenistusest voi poest, kust te selle toote ostsite.

Halogenlambiga asendamise korral kasutage ainult isearjestavaid volfram-halogenlampe voi isearjestavaid metallhalogeniidlampe."

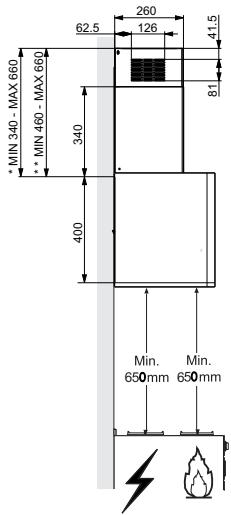

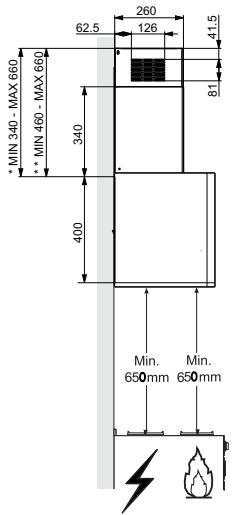

• Pliidikummi torustikuga versiooni mõötmied.
  ** Plidikummi retsirkuleeriva versiooni mõötm.

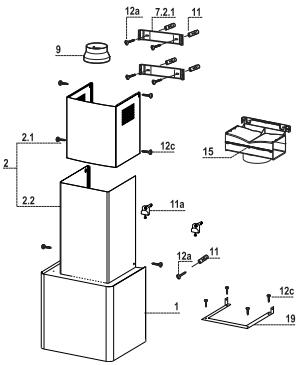

Komponendid

Viide	Kogus	Toote komponendid
1	1	Pliidikummi kate, koos järgmisega: juhikud, valgusti, ventilaator, filtrid
2	1	Teleskoopkorsten, mille osadeks on:
2.1	1	Korstna ülemine osa
2.2	1	Korstna alumine osa
9	1	Siirdmikärik ø 150-120 mm
15	1	Öhuväljundi ühendus
19	1	Korstna kinnituselement

Viide	Kogus	Paigalduskomponendid
7.2.1	2	Korstna ülemise osa kinnitusklambrid
11	5	TÜüblid
11a	2	SB 12/10 tüüblid
12a	5	Kruvid 4,2 x 44,4
12c	10	Kruvid 2.9 x 6,5

Kogus Dokumentatsion

1 Kasutusjuhend

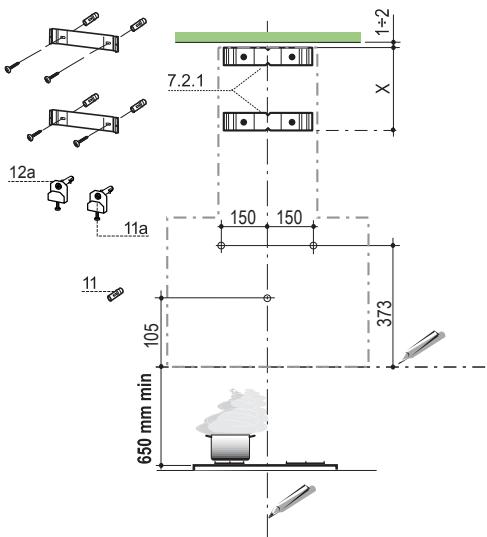

Seina puurimine

Tehke seinale järgmised margistused:

• Vertikaalne joon lae või pliidikummi kohal oleva pinnani, pliidikummi tulevase asukoha keskele;
  Horisontaalne joon: 650~mm üle pliidiplaadi;
• Asetage klamber 7.2.1 nagu nāidatud 1-2 mm kaugusele laest vōi pliidikummi kohl olevast pinnast, joondades keskkoha (sālgud) vertikaalse viitejoega.
• Märgistage klambri akude kesk Kohad.
• Asetage klamber 7.2.1 nagu näidatud X mm esimesest klambrist allapoole (X = lisatud korstna ülemise osa körgus), joondades keskkoha (sälgud) vertikaalse viitejoonega.
• Märgistage klambri akude kesk Kohad.
• Märkige nagu näidatud viitepunkt 105 mm kaugusele vertikaalsest viitejoonest.
• Puurige märgitud punkte 8 mm puuriga.
• Sisestage tüüblid 11 aukudesse.
• Kinnitage klambrid kaasas olevate 12a (4,2 x 44,4) kruvidega.
• Märkige nagu ülalpool näidatud viitepunkt 373 mm horisontaalsest viitejoonest körgemale ja 150 mm vertikaalsest viitejoonest paremale.
• Korrake sama toimingut ka vastaskuljel, kontrollides, et see on loodis.

• Puurige margitud punkte 12 mm puuriga.
  Viige tüüblid, kruvid ja klamber 11a avadesse ning kinnitage.

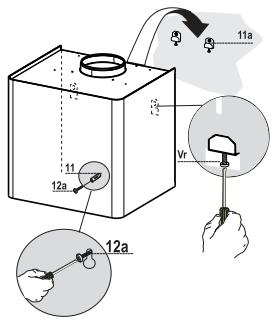

• Eemaldage metallist rasvafiltrid, pöörates olemasolevaid käepidemeid.

• Reguleerige kaks kruvi Vr klambritel 11a miinimumile.
  Riputage pliidikummi kate kahele klambrile 11a.
• Pliidikummi katte loodi viimiseks reguleerige pliidikummi katte seest kruvisid Vr
• Pingutage ohutuskruvid 12a.

Uhendused

TORUSTIKUGA VERSIONONI OHUIMUSÜSTEEM

Torustikuga versiooni paigaldamisel ühendage plidikumm korstnaga painduva voi jiaiga 150 voi 120mm toru abil, selle valik jaab paigaldajale.

• 120 mm ōhuimuühenduse paigaldamiseks sisestage plidikummi korpuse väljundile siirdmikäärik 9.
• Kinnitage toru kohale piisava hulga toruklambrite abil (ei ole kaasas).
• Eemaldage voimalikud söeffiltrid.

ÖHUVÄLJUND - RETSIRKULATSIOONIGA VERSION

• Avage ülemist klambrit 7.2.1 fikseerivad 2 kruvi.
• Kinnitage òhuväljundi ühendus 15 selle kohale, kasutades 2 eemaldatud kruvi nagu ülalpool naidatud.
• Uhendage ühendus 15 plidiikummi katte valjundiga jäiga voi painduva 150 mm toru abil, mille valik toimub paigaldava tehniku aranagemisel.
  Veenduge, et paigaldatud oleks aktiivsoe-lohnafilter.

ELEKTRIUHENDUS

• Ühendage pliidikumm vorgutoitega vahemalt 3 mm kontaktivahega kahepooluselise lulitiga.
• Eemaldage rasvafiltrid (vt lōiku Hooldus) veendudes, et toitekaabli ühendus on ventilatori kūljele asetatud pessa ōigesti sisestatud.

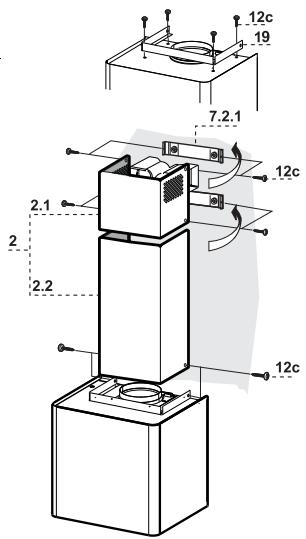

Korstna koostamine

• Kinnitage korstna kinnituselement 19 korpusele, kasutades 4 kruvi 12c.

Korstna ülemine osa

• Avage kahte külgtükki veidi, haakige need klambrite 7.2.1 taha ja tooge need uuesti kokku kuni need kokku puutuvad.
• Kinnitage klambrid külgedel kaasas oleva 4 kruviga 12c (2.9 x 9.5).
• Veenduge, et ühenduse pikenduste väljund vastaks korstna avadele, kui neid on.

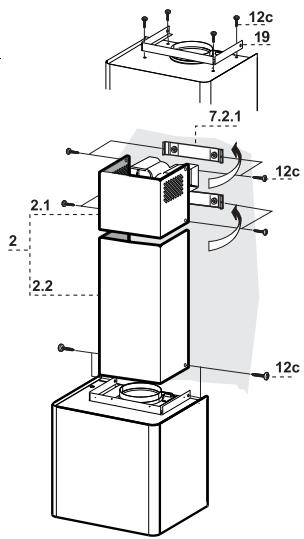

Korstna alumine osa

• Avage korstna kahte külgtükki veidi, haakige need korstna ülemise osa ja seina vahele ning sulgege need uuesti kokku kuni need kokku puutuvad.
• Kinnitage osa külgedel korstna kinnituselemendile 19, kasutades kaasas olevaid 2 kruvi 12c (2.9 x 9.5).

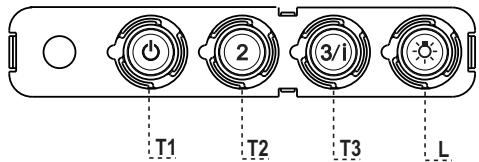

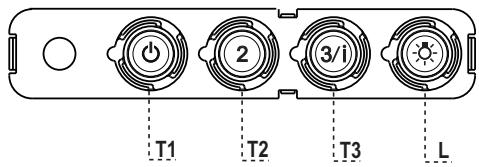

Juhtpaneel

NUPP		VALGUSDIOOD	FUNKTSIOONID
T1	Kirqus	Sees	Lülitab mootori sisse esimesel kiirusel.
			Lülitab mootori välja.
T2	Kirqus	Sees	Lülitab mootori sisse teisel kiirusel.
T3	Kirqus	Fikseeritud	Lühikesel vajutusel lülitab mootori sisse kolmandal kiirusel.
		Vilgub	Hoides 2 sekundit. Aktiveerib neljanda kiiruse 6 minutile seatud taineriga, mille järel pöördub süsteem tagasi eelnevalt seatud kiirusele. Sobib maksimaalsete lõhnatasemete käsitsemiseks.
L	Valgustus		Valgustussüsteemi sisse- ja väljalūlitamine.

Hoiatus: Nupp T1 lulitab moitori pärast esmalt esimesele kiirusele lulitamist välja.

Rasvafiltrid

METALLIST ISESEISVATE RASVAFILTRITE PUHASTAMINE

• Filtrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas.
• Eemaldage filtrid ükshaaval, surudes neid grupi tagaosa suunas ning samal ajal allapoole tommates.
• Peske filtrid, välttides samal ajal nende painutamist. Laske neil enne uuesti paigaldamist kuivada.
• Filtrite uesti paigaldamisel veenduge, et käepide oleks väljast nāhtaval.

Aktiivsoefilter (retsirkulatsiooniga version)

Need filtrid ei ole pestavad ega regenererateitavad ning tuleb vahetada ligikaudu iga 4 kasutuskuu jarel voi suurel kasutuskoormusel sagedamini.

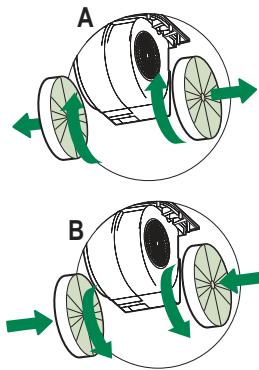

AKTIIVSOEEIFILTRVAHETAMINE

• Eemaldage metallist rasvafiltrid
• Eemaldage kūllastunud aktiivsoefilter, nagu naïdatud (A).
  Paigaldage uued filtrid (B).
  Paigaldage metallist rasvafiltrid tagasi.

Valgustus

VALGUSTUSE VAHETAMINE

20 W halogeenpirn.

• Eemaldage pirn ornalt tommates pirnipesast.
• Asendage see teise sama tuüpi pirniga, veendudes, et mõlemad kontaktid on ùogesti lambihoidiku pesa avadesse sisestatud.

Pirn	Vöimsus (W)	Pesa	Pinge (V)	Möötmed (mm)	ILCOS kood
	28	E14	220 – 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	28	E14	230	85x25	HDG-28-230-E14-25
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (pirn) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (pirn) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
