LIETOŠANAS INSTRUKCIJA LITHOS EG6 BK A45 - 110.0255.510 FABER

Instrukcijas Grāmata

Kasutusjuhend

J

Instrukcja Obslugi

INDEX

EN

SAFETY INFORMATION 4
CHARACTERISTICS 7
INSTALLATION 8
USE 11
USE - MAINTENANCE 12

SOMMAIRE

FR

CONSIGNES DE SECURITE 14
CHARACTERISTIQUES 17
INSTALLATION 18
UTILISATION 21
UTILISATION-ENTRETIEN 22

INHALTSVERZEICHNIS

DE

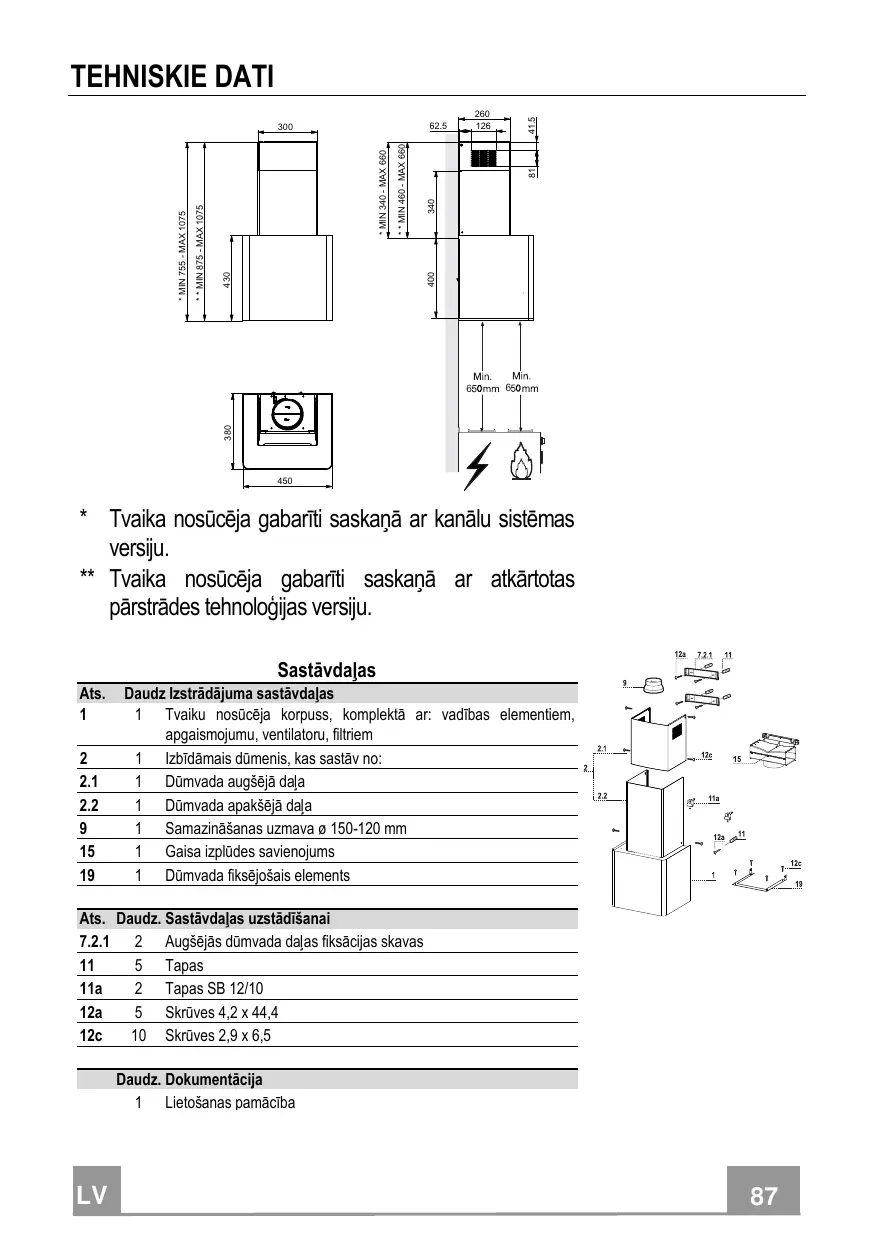

• Tvaika nosūcēja gabarīti saskaṇā ar kanālu sistēmas versiju.
  ** Tvaika nosucêja gabariti saskañā ar atkartotas pāstrades Tehnologijas versiju.

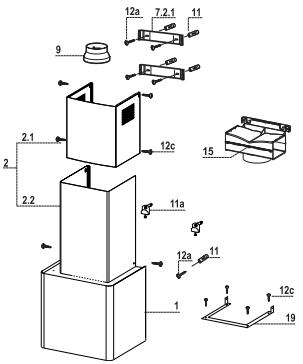

Sastavdalas

Ats.	Daudz Izstradajuma sastāvdalas
1	1	Tvaiku nosūcēja korpuss, komplektā ar: vadības elementiem, apgaismojumu, ventilatoru, filtriem
2	1	Izbīdāmais dūmenis, kas sastāv no:
2.1	1	Dūmvada augšējā dala
2.2	1	Dūmvada apakšējā dala
9	1	Samazināšanas uzmava 0 150-120 mm
15	1	Gaisa izplūdes savienojums
19	1	Dūmvada fiksējošais elements

Ats.	Daudz.	Sastāvdalas uzstādišanai
7.2.1	2	Augšejās dūmvada daljas fiksācijas skavas
11	5	Tapas
11a	2	Tapas SB 12/10
12a	5	Skrūves 4,2 x 44,4
12c	10	Skrūves 2,9 x 6,5

Daudz. Dokumentácia

1 Lietosanas pamaciba

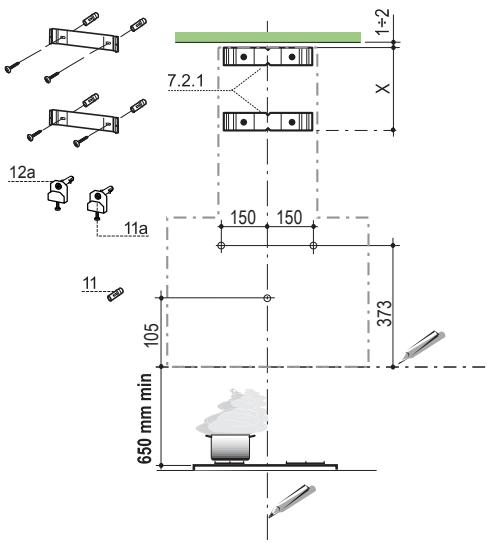

Sienes urbsana

Uz sienes uzzimet zemak mineto:

• vertikāla linja lidz griestiem vai virsma virs tvaika nosūcēja, zonas centra, kur jauzstāda pats tvaiku nosūcējs;
• horizontala linja: Min. 650mm virs karsešanas virsmas;
• Atbalstit konsoli 7.2.1, kā norādīts, 1-2 mm attalumā no gristiem vai virsmas virs tvaika nosūcēja, izlīdzinot tās centru (gropes) līdz ar vertikālo atskaites linju.
• Atzimējiet atveru centrus konsole.
• Atbalstīt konsoli 7.2.1, kā norādīts, X mm attalumā zem pirmās konsoles (X = uzstādītās dūmvada augśdalas augstums), izlīdzinot tā centru (gropes) līdz ar vertikālo atskaites liniju.
• Atzimējiet atveru centrus konsole.
• Atzimēt atskaites punktu, kā norādīts, 105 mm attaluma no horizontalas atsaues linjas.
• Izurbt atveres atzimetajos punktos ar 8mm urbi.
• Levietot tapas 11 atveres.
• Fiksejiet skavas, izmantojot komplektā ietvertās 12a skrūves (4,2 x 44,4).
• Ka noradits ieprieks, atzimet atsaues punctu 373~mm attalumā virs horizontalas atsaues linijas un 150 mm attalumā pa labi no vertikalās atsaues linijas.
• Atkartot so operaciju或其他puse, nodrošinot tās limeni.
• Izurbt atveres atzimetajos punktos ar 12mm urbi.
• Ievietot tapas, skruves un konsoli 11a atveres un nostiprinat.

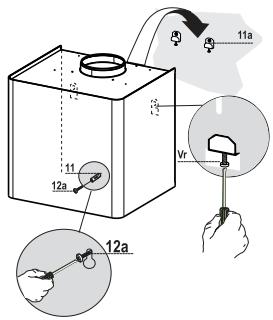

Tvaika nosuceja korpusa uzstadišana

• Nonemt metāla tauku filtrus, pagriežot komplektā ietvertos rokturus.
• Noregulēt lidz minimumam divas skrūves Vr uz konsolēm 11a.
• Uzstadit tvaika nosuceja parsegu uz divam konsolem 11a.
• No tvaika nosuceja parsega iekspuses noregulēt skruves Vr, lai uzstadītu tvaika nosuceja parsega limeni.
• Pievilkt drošibas skruves 12a.

Savienojums

CAURULVADU VERSIJAS IZPLUDES SISTEMA

Uzstadot caurulvada versiju, pievienojiet nosuceju dumvadam, izmantojot elastigu vai cietu cauruli 150 vai 120mm , izveli atstajiet uzstaditaja zina.

• Lai uzstaditi 0 120 ~mm gaisa izpludes savienojumu, ivietojiet samazinataja uzmavu 9 tvaika nosuceja korpusa izvade.
• Fiksejiet cauruli ar atbilstošam caurules skavam (nav ijetverti).
• Iznemt iespējamos aktivētās ogles filtrus.

GAISA IZEJA - RECIRKULACIJAS VERSIJA

• Atskruvet 2 skruves, kas nostiprina augsejo kronsteinu 7.2.1.
• Nostiprinat savā viēṭa gaisa izejas savienotāju 15, izmantojot ieprieks noskrūvētās 2 skrūves.
• Savienot savientāju 15 ar tvaika nosūcēja parsega izeju, izmantojot stingru vai elastīgu cauruli φ150 mm, kuru izvelas uzstādīsanas specialists.
• Pärliecinäties, ka ir uzstādīts aktivizētās ogles smaku filtrs.

ELEKTRISKAIS SAVIENOJUMS

• Pievienojiet elektrotíklam ar divu polu sleža palidzību, kam saskares atstarpe ir vismaz 3 mm.
• Iznemiet tauku filtrus (skatiet sadalu „Apkope”), pärliecinoties, ka padeves kabelis ir pareizi ievietots kontaktligzdā, kas atrodas ventilatora sāns.

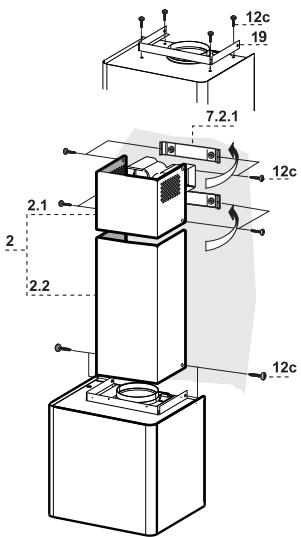

Dumvada monta

• Piestiprinat dumvada fiksejoso elementu 19 korpusam, izmantojot 4 skrves 12c.

Dumvada augsejada

• Nedaudz atvienot divas sānu detalias, uzstādīt tās aiz konsolēm 7.2.1 savienot tās vēlreiz, lái tās būtu kontaktā.
• Nostiprinat konsoles sānos, izmantojot 4 komplektā esošās skrūves 12c (2,9 x 9,5).
• Ja ir radušas kādas problemas, tad parliecināties, ka savienotāja pagarinājumu izejas atbilst dumvada atverēm.

Dumvada apaksejada

• Nedaudz atvienot divas dumvada sanu detailas, uzstadit tās starp dumvada augśdalu un sienu un pēc tam tās savienot vēlreiz, lái tās butu kontaktā.
• Nostiprinat sastavdalas sanos pie dumvada fiksejoša elementa 19, izmantojot 2 komplektā esosās skruves 12c (2,9 x 9,5).

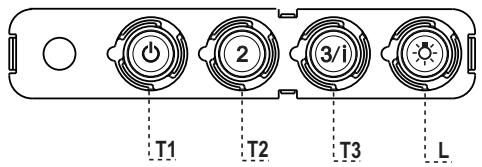

Vadibas panelis

TAUSTINS	DIODE	FUNKCIJAS
T1 Åtrums	Iesl.	Ieslédz motoru ar pirmo ātrumu.
		Izslédz motoru.
T2 Åtrums	Iesl.	Ieslédz motoru ar除外 ātrumu.
T3 Åtrums	Fiksëts	Viegli piespiežot, ieslédz motoru ar trešo ātrumu.
	Mirgo	Piespiests uz 2 sekundëm.
		Aktivizë ceturto ātrumu ar laika slēdzi iestatītu uz 6 minūtëm, pëc tam ieslédzas iepriëkš iestatītais ātrums. Piemērots darbībām, kad gatavošanas laikā izdalās daudz tvaiku.
L	Apgaismojums	Ieslédz un ieszledz apgaismojuma sistëmu.

Bridinajums: Ar taustu T1 izsledz motoru, vispirms iesledzot pirmo atrumu.

Tauku filtri

METALA PASBALSTOSO TAUKU FILTRU TIRISANA

• Filtri jātīra ik pēc 2 darbības mēnešiem vai biežak, ja ierice tiek intensivi lietota, filtrus var mazgāt trauku mazgājamajā maśina.
• Iznemiet filtrus pa vienam, spežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju.
• Izmazgajet filtrus, uzmanieties, lai nesalocitu. Pirms uzstadisanas rupigi izzavejiet.
• Uzstadot filtrus atpakal, pārliecinieties, ka rokturis ir redzams no ārpuses.

Aktivētās ogles filtrs (Recirkulācijas versija)

Šie filtri nav mazgajami un nav atjaunojami, tos jāmaina apmeram pēc 4 menešu darbības vai biežak, ja ierice tiek izmantota intensīvi.

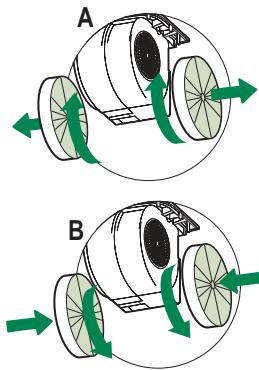

AKTIVETAS OGLS FILTRA MAINA

• Nonemt metala tauku filtrus
• Iznemiet piesatinatos aktivetas oges filtrus, kānoradīts (A).
• Ievietot jaunus filtrus, kānorādīts (B).
• Uzstādiet atpakał metāla tauku filtrus.

20 W halogena spuldze

Viegli velkot, iznemiet spuldzi no turetaja.
- Nomainiet ar jaunu tāda paşa tipa spuldzi, pārliecinieties, ka divas tapinas ir pareizi ievietota spuldzes tureṭaja atverēs.

Lampa	Jauda (W)	Ligzda	Spriegums (V)	Gabariti (mm)	ILCOS kods
	28	E14	220 – 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	28	E14	230	85x25	HDG-28-230-E14-25
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (lampa) 220-240 (starteris)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (lampa) 220-240 (starteris)	235,8 x 28	FSD-11/40/1B-I-G23
