NAUDOJIMO INSTRUKCIJA LITHOS EG6 BK A45 - 110.0255.510 FABER

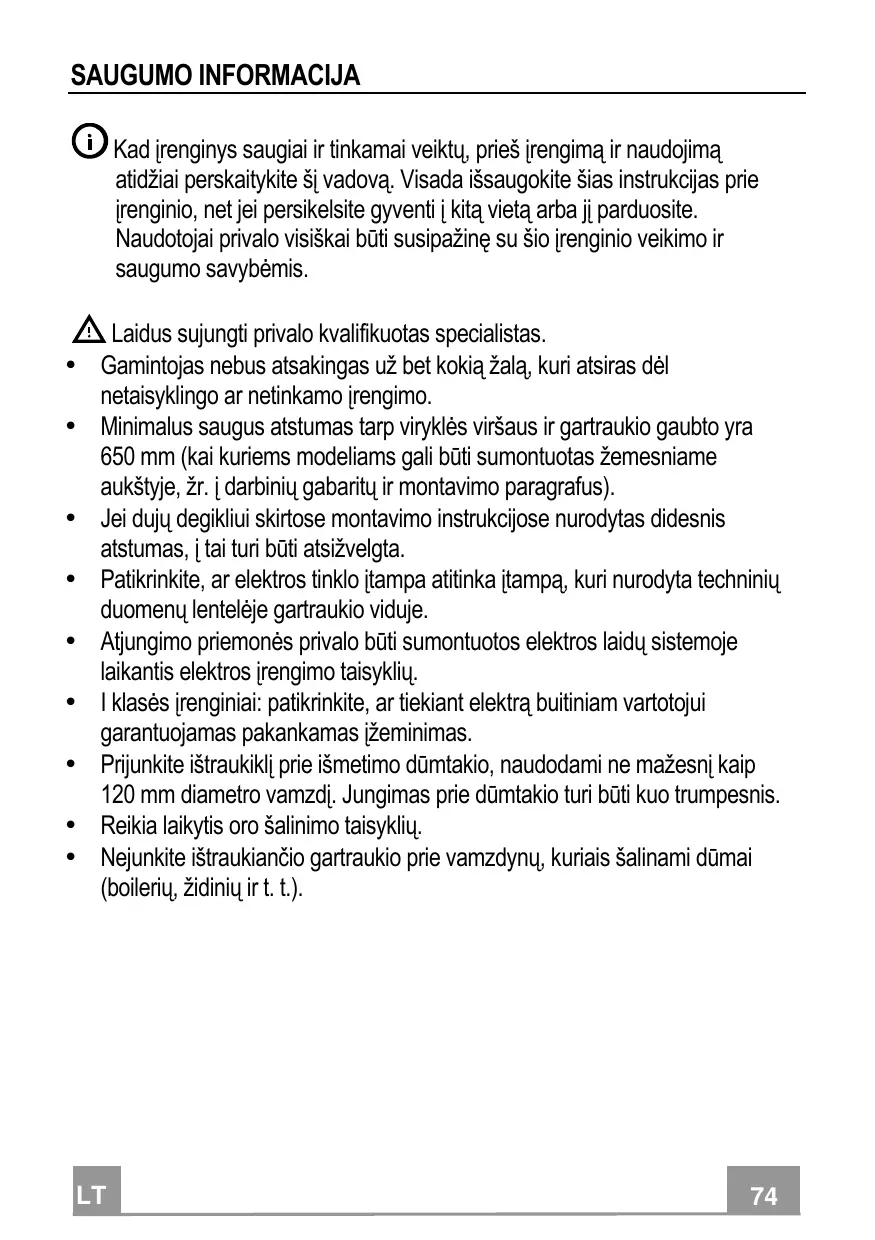

SAUGUMO INFORMACIJA Kad įrenginys saugiai ir tinkamai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi į kitą vietą arba jį parduosite. Naudotojai privalo visiškai būti susipažinę su šio įrenginio veikimo ir saugumo savybėmis. Laidus sujungti privalo kvalifikuotas specialistas.

• Gamintojas nebus atsakingas už bet kokią žalą, kuri atsiras dėl netaisyklingo ar netinkamo įrengimo.
• Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. į darbinių gabaritų ir montavimo paragrafus).
• Jei dujų degikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, į tai turi būti atsižvelgta.
• Patikrinkite, ar elektros tinklo įtampa atitinka įtampą, kuri nurodyta techninių duomenų lentelėje gartraukio viduje.
• Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių.
• I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas įžeminimas.
• Prijunkite ištraukiklį prie išmetimo dūmtakio, naudodami ne mažesnį kaip 120 mm diametro vamzdį. Jungimas prie dūmtakio turi būti kuo trumpesnis.
• Reikia laikytis oro šalinimo taisyklių.
• Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalinami dūmai (boilerių, židinių ir t. t.).

• Jei ištraukiklis yra naudojamas kartu su neelektriniais įrenginiais (pvz., dujas deginančiais įrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrįžtų atgal į patalpą. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestums garų į patalpą.
• Oras neturi būti nukreipiamas į dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti.
• Jei elektros tiekimo kabelis yra pažeistas, jį privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• Įkiškite kištuką į lizdą, atitinkantį nurodytus reikalavimus, esantį lengvai prieinamoje vietoje.
• Atsižvelgiant į dūmų išmetimui taikomas technines ir saugumo priemones, svarbu laikytis vietinių institucijų nurodytų taisyklių. ĮSPĖJIMAS! Prieš montuodami garų surinktuvą, nuo jo pašalinkite apsauginę plėvelę.
• Gartraukiui atremti naudokite tik sraigtus ir mažas dalis. ĮSPĖJIMAS! Jei sraigtai arba tvirtinantys įrenginiai bus montuojami nesilaikant šių nurodymų, elektra gali kelti pavojų.
• Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus...).
• Po trauktuvu neruoškite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
• Šį įrenginį gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais arba asmenys, kuriems trūksta patirties ir žinių, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su įrenginiu, ir supranta su juo susijusius pavojus. Vaikams žaisti su įrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiųjų negali.
• Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.

• Įrenginio neturėtų naudoti asmenys (įskaitant vaikus), kuriems yra pablogę fiziniai, jutiminiai ar protiniai sugebėjimai arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais įrenginiais elgtis. Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.
• Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūšis degimui naudojantys įrenginiai (netaikoma įrenginiams, kurie tik nukreipia orą atgal į patalpą), patalpose turi būti pakankama ventiliacija.
• Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punktą, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą pirkote. „Jei lempos keičiamos į halogenines, naudokite tik volframo halogenines lempas su ekranu arba metalo halidų lempas su ekranu.“

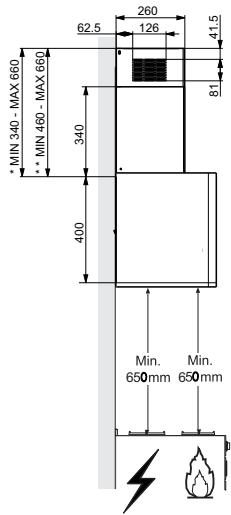

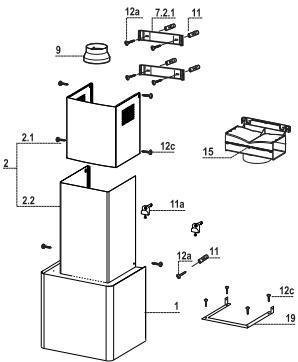

• Ištraukimo versijos gaubto gabaritai. ** Recirkuliacinės versijos gaubto gabaritai. Sudedamosios dalys Nuor. Kiekis Gaminio sudedamosios dalys 1 Gaubto kupolas su: valdymo elementais, lempute, ventiliatoriaus įrenginiu, filtrais 1 Teleskopinis kaminas, susidedantis iš: 1 viršutinio kamino; 1 apatinio kamino. 1 150–120 mm diametro redukcinė jungė 1 Oro išėjimo jungiklis 1 Kamino tvirtinimo elementas Nuor. Kiekis

Montuoti naudojamos sudedamosios dalys Viršutinio kamino fiksavimo laikikliai Kamščiai Kamščiai SB 12/10 4,2 x 44,4 sraigtai 2,9 x 6,5 sraigtai Kiekis Dokumentacija 1 Instrukcijos vadovas

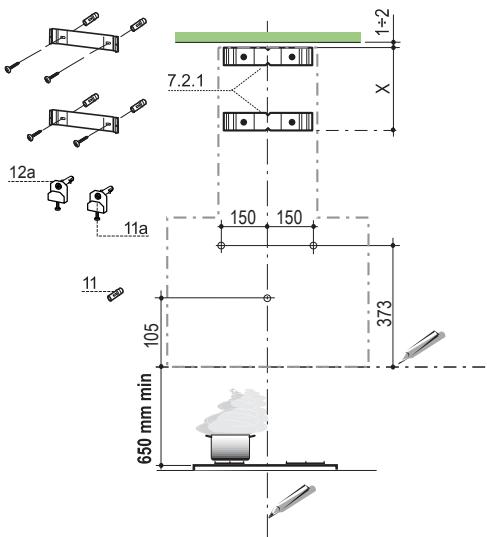

MONTAVIMAS Sienos gręžimas 12a

Ant sienos pažymėkite:

• vertikalią liniją iki perdangos ar viršutinio paviršiaus virš gartraukio, kurios centre bus montuojamas pats gaubtas;
• horizontalią liniją: minimaliai 650 mm virš degiklio.
• Padėkite laikiklį 7.2.1, kaip nurodyta, 1–2 mm nuo perdangos arba paviršiaus viršgartraukio, suderinkite jo centrą (išpjovas) su vertikalia nuorodos linija.
• Laikiklyje pažymėkite skylių centrus.
• Pakartotinai nustatykite laikiklį 7.2.1, kaip nurodyta, X mm po pirmu laikikliu (X = viršutinio pateikiamo kamino aukštis), suderinkite jo centrą (išpjovas) su vertikalia nuorodos linija.
• Laikiklyje pažymėkite skylių centrus.
• Kaip nurodyta, pažymėkite atskaitos tašką, 105 mm nuo horizontalios atskaitos linijos.
• Gręžkite pažymėtus taškus, naudodami 8 mm diametro grąžtą.
• Įdėkite kamštelius 11 į skylutes.
• Pritvirtinkite laikiklius, naudodami pateiktus sraigtus 12a (4,2 x 44,4).
• Kaip nurodyta viršuje, pažymėkite atskaitos tašką 373 mm virš horizontalios atskaitos linijos ir 150 mm į dešinę nuo vertikalios atskaitos linijos.
• Pakartokite šitą veiksmą priešingoje pusėje, įsitikindami, kad jis nustatytas lygiai.
• Gręžkite pažymėtus taškus, naudodami 12 mm diametro grąžtą.
• Į skyles įdėkite kaiščius, sraigtus ir laikiklius 11a, tada priveržkite.

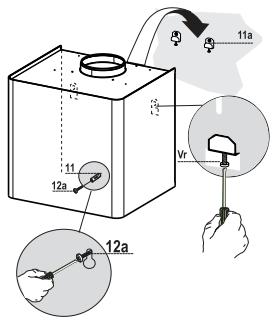

Gartraukio korpuso montavimas

• Pasukdami pateiktas rankenėles, išimkite metalinius riebalų filtrus.
• Iki minimumo priderinkite du sraigtus Vr ant laikiklių 11a.
• Užkabinkite gaubto kupolą už dviejų laikiklių 11a.
• Iš gartraukio kupolo vidaus priderinkite sraigtus Vr, kad nustatytumėte gartraukio kupolo lygį.
• Priveržkite apsauginius sraigtus 12a. Pajungimas

ORO IŠĖJIMAS TRAUKIMO BŪDU

Norint instaliuoti traukimo versiją pajunkite gartraukį prie išeinamojo kietojo arba lankstaus 150 arba 120 mm diametro vamzdžio pagal jūsų pasirinkimą.

• Norint prijungti su 120 mm diametro vamzdžiu įveskite reduktorių 9 į dūmtraukio korpuso išeigą.
• Pritvirtinti vamzdį su specialiais prisukimo instrumentais. Šie instrumentai nėra įtraukti į komplektą.
• Išimti kvapą sutraukiančius anglies filtrus. ø 120 ø 150

ORO ANGA. RECIRKULIACINĖ VERSIJA

• Atsukite 2 sraigtus, laikančius viršutinį laikytuvą 7.2.1.
• Naudodami anksčiau atsuktus 2 sraigtus pritvirtinkite oro angos jungiklį 15 į savo vietą.
• Prijunkite jungiklį 15 prie gartraukio kupolo naudodami ø150 mm standų arba lankstų vamzdį, jį pasirenka montavimo darbus atliekantis technikas.
• Įsitikinkite, ar buvo įdėtas aktyvintosios anglies kvapo filtras.

PAJUNGIMAS PRIE ELEKTROS

• Pajungti gartraukį į tinklą panaudojant bipolinį jungiklį su mažiausiai 3mm kontaktų atidarymu.

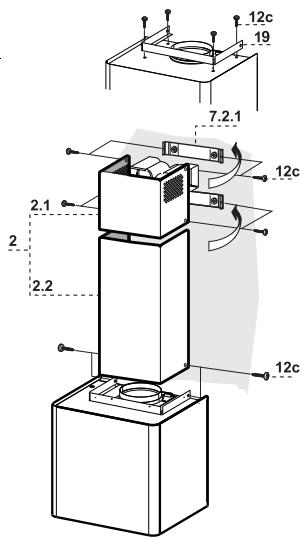

• Išimti riebalų sulaikymo filtrus (žiūreti par. Eksploatacija) Kamino surinkimas
• Pritvirtinkite kamino tvirtinantį elementą 19 prie korpuso, naudodami 4 sraigtus 12c. Viršutinis kaminas
• Šiek tiek atidarykite dvipuses detales, užkabinkite jas už laikiklių 7.2.1 ir juos vėl kartu pritraukite, kad jos viena kitą liestų.
• Naudodami pateiktus 4 sraigtus 12c (2,9 x 9,5), šonuose pritvirtinkite laikiklius.
• Pasirūpinkite, kad jungiklio kištukinis laidas atitiktų kamino lizdą. Apatinis kaminas
• Šiek tiek atidarykite kamino dvipuses detales, užkabinkite jas tarp viršutinio kamino ir sienos ir vėl kartu uždarykite, kad jos viena kitą liestų.
• Naudodami pateiktus 2 sraigtus 12c (2,9 x 9,5), pritvirtinkite detalę prie kamino tvirtinančio elemento 19 šonų.

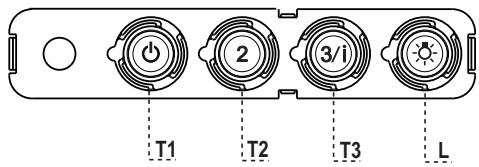

VALDYMO SKYDELIS MYGTUKAS DAVIKLIS FUNKCIJOS T1 Greitis Paleidžia variklį pirmu greičiu. Įjungtas. Sustabdo variklį. T2 Greitis Įjungtas. Paleidžia variklį antru greičiu. T3 Greitis Nustatytas Trumpai spustelėjus paleidžia variklį trečiu greičiu. Blykčiojantis Spaudžiamas 2 sekundes. Aktyvuoja ketvirtą greitį, laikmatis nustatomas 6 minučių, paskui grįžtama prie anksčiau nustatyto greičio. Tinka tada, kai reikia ištraukti daug garų, susidariusių gaminant maistą.

Apšvietimas Įjungia ir išjungia apšvietimo sistemą. Įspėjimas! Mygtukas T1 sustabdo variklį, pirmiau perėjus prie pirmo greičio.

Gali būti plaunami indų plovimo mašinoje, būtina plauti kas 2 mėnesius ar dažniau jei naudojama ypač daug. Nuimti filtus po vieną pastumiant juos tuo pačiu metu į užpakalinę pusę ir patraukiant į apačią. Plaunant stengtis nesulenkti filtrų ir prieš įdėjimą nusausinti. Įdėti atgal paliekant rankeną išorinėje, matomoje pusėje. Aktyvintos anglies filtras (recirkuliacinė versija) Šie filtrai yra neplaunami ir antrą kartą nenaudojami, turi būti pakeisti apytiksliai kas 4 darbo mėnesius arba dažniau, jei viryklė ir garų surinktuvas naudojami intensyviai.

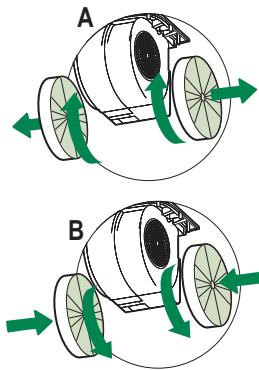

AKTYVINTOS ANGLIES FILTRO KEITIMAS

• Išimkite metalinius riebalų filtrus.
• Išimkite prisotintą anglies filtrą, kaip parodyta (A).
• Įdėkite naujus filtrus (B).
• Pakeiskite metalinius riebalų filtrus.

20 W halogeninė lemputė

• Švelniai traukdami išimkite lemputę iš jai skirto laikiklio.
• Keiskite kita to paties tipo lempute, įsitikinę, ar du kaištukai yra tinkamai įdėti į lemputės laikiklio skyles. Lemputė

Galingumas (W) Lizdas Įtampa (V) Matmenys (mm) ILCOS kodas
