2156 LG/X A60 - Virtuvės gartraukis FABER - Nemokama naudojimo instrukcija

Gaminio tipas	Ištraukiamasis gartraukis
Prekės ženklas	FABER
Modelis	2156 LG/X A60
Minimalus saugus atstumas	650 mm
Ištraukimo ortakio skersmuo	mažiausiai 120 mm
Greičių skaičius	3 (min, vidutinė, maksimali)
Valdymo tipas	Slankikliai ir mikro jungiklis
Apšvietimas	Taip, atskiras jungiklis
Riebalų filtras	Metalinis, plaunamas kas mėnesį
Anglies filtras	Pasirinktinis, keičiamas kas 3 mėnesius
Maitinimas	230 V ~ 50 Hz (apytiksliai)
Izoliacijos klasė	I klasė (reikalingas įžeminimas)
Montavimo tipas	Po sienine spintele (ištraukiantis arba filtruojantis)
Ištraukimo/filtravimo konversija	Taip, per konversijos mygtuką
Korpuso medžiaga	Nenurodyta (paprastai nerūdijantis plienas)
Svoris	Nenurodyta (apie 10-15 kg)
Matmenys (A x P x G)	Nenurodyta
Saugumas	Negalima kepti po gartraukiu, tinkamas vėdinimas, montavimas atliekamas specialisto
Vadovo puslapių skaičius	96
Prieinamos kalbos	FR, DA, DE, EN, ES, ET, FI, IT, LT, LV, NL, NO, PT, RU, SV

Dažnai užduodami klausimai - 2156 LG/X A60 FABER

Koks yra minimalus saugus atstumas tarp gartraukio ir kaitlentės?

Minimalus saugus atstumas yra 650 mm. Jei dujinės kaitlentės instrukcijoje nurodytas didesnis atstumas, būtinai jo laikykitės.

Kaip išvalyti metalinį riebalų filtrą?

Filtrą plaukite kartą per mėnesį šiltu vandeniu ir valikliu. Venkite jį lenkti. Prieš sumontuodami leiskite išdžiūti.

Kaip dažnai reikia keisti anglies filtrą?

Anglies filtrą reikia keisti kas tris mėnesius. Jo negalima plauti ar regeneruoti.

Ką daryti, jei gartraukio apšvietimas neveikia?

Atidarykite metalinį groteles ir patikrinkite, ar lemputė gerai įsukta. Jei reikia, pakeiskite ja tos pačios rūšies ir galios lempute.

Ar galiu naudoti gartraukį su dujine virykle?

Taip, bet turite užtikrinti tinkamą patalpos vėdinimą, kad išvengtumėte degimo dujų grįžimo. Neigiamas slėgis neturi viršyti 0,04 mbar.

Kaip perjungti iš ištraukimo režimo į filtravimo režimą?

Atidarykite ištraukimo groteles, patikrinkite, ar konversijos mygtukas yra filtravimo padėtyje, tada sumontuokite anglies filtrą (tiekiamas ne standartiškai).

Kokios saugumo priemonės taikomos vaikams?

Šį prietaisą gali naudoti vyresni nei 8 metų vaikai, prižiūrimi suaugusiųjų. Neleiskite vaikams žaisti su prietaisu. Valymas neturi būti atliekamas vaikų be priežiūros.

Kaip prijungti gartraukį prie elektros?

Prijungimą turi atlikti kvalifikuotas specialistas. Naudokite dvipolį jungiklį, kurio kontaktų tarpas ne mažesnis kaip 3 mm. Įsitikinkite, kad tinklo įtampa atitinka nurodytąją plokštelėje.

Ką daryti, jei maitinimo laidas pažeistas?

Paveskite pakeisti laidą gamintojui arba įgalioto techninės priežiūros centro technikui.

Ar galima kepti maistą po gartraukiu?

Ne, draudžiama kepti maistą po gartraukiu dėl gaisro pavojaus.

NAUDOJIMO INSTRUKCIJA 2156 LG/X A60 FABER

Kad įrenginys saugiai ir tinkamai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi į kitą vietą arba jį parduosite. Naudotojai privalo visiškai būti susipažinę su šio įrenginio veikimo ir saugumo savybėmis.

Laidus sujungti privalo kvalifikuotas specialistas.

• Gamintojas nebus atsakingas už bet kokia žala, kuri atsiras dėl netaisyklingo ar netinkamo įrengimo.
• Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. i darbinių gabaritų ir montavimo paragrafus).
• Jei duju degikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, i tai turi būti atsižvelgta.
• Patikrinkite, ar elektros tinklo įtampa atitinka įtampa, kuri nurodyta techninių duomenų lentelėje gartraukio viduje.
• Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių.
• I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas ižeminimas.
• Prijunkite ištraukiklj prie išmetimo dūmtakio, naudodami ne mažesnj kaip 120 mm diametro vamzdj. Jungimas prie dūmtakio turi būti kuo trumpesnis.
  • Reikia laikytis oro šalinimo taisyklių.
• Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalinami dūmai (boilerių, židinių ir t. t.).
• Jei ištraukiklis yra naudojamas kartu su neelektriniais įrenginiais (pvz., dujas deginančiais įrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrįžtu atgal i patalpą. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestums garų i patalpą.

• Oras neturi būti nukreipiamas i dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti.

• Jei elektros tiekimo kabelis yra pažeistas, jį privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.

• [kiškite kištuką i lizda, atitinkant] nurodytus reikalavimus, esant] lengvai prieinamoje vietoje.
• Atsižvelgiant i dūmų išmetimui taikomas technines ir saugumo priemo- nes, svarbu laikytis vietinių institucijų nurodytų taisyklių.

⚠️ ISPĖJIMAS! Prieš montuodami garų surinktuva, nuo jo pašalinkite apsauginę plėvele.

- Gartraukiui atremti naudokite tik sraigtus ir mažas dalis.

⚠️ ISPĖJIMAS! Jei sraigtai arba tvirtinantys įrenginiai bus montuojami nesilaikant šių nurodymų, elektra gali kelti pavoju.

• Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus...).
• Po trauktuvu neruoškite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
• Šį įrenginį gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais arba asmenys, kuriems trūksta patirties ir žinių, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su įrenginiu, ir supranta su juo susijusius pavojus. Vaikams žaisti su įrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiųjų negali.

• Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.

- Įrenginio neturėtų naudoti asmenys (įskaitant vaikus), kuriems yra pablogę fiziniai, jutiminiai ar protiniai sugebėjimai arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais įrenginiais elgtis.

⚠️ Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.

- Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.

- Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūšis degimui naudojantys įrenginiai (netaikoma įrenginiams, kurie tik nukreipia orą atgal į patalpa), patalpose turi būti pakankama ventiliacija.

- Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punkta, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą pirkote.

TECHNINIAI DUOMENYS. IRENGIMAS

GARTRAUKIO TVIRTINIMAS PO KORPUSU

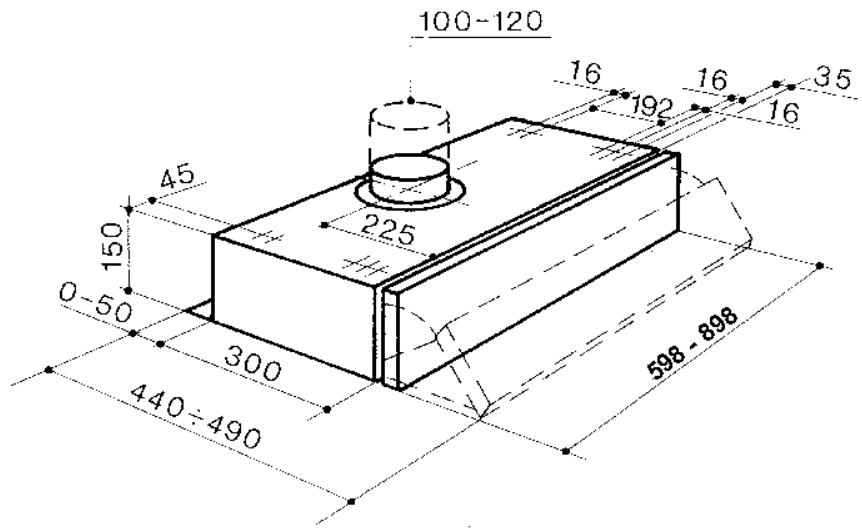

• Norėdami išgręžti kiaurymes, laikykitės nurodymų, pateiktų brėžinio išmatavimų skyriuje, kuriame pateikiami gartraukio išmatavimai.
• Norėdami pritvirtinti gartraukį prie korpuso, naudokite 44,4 mm ilgio sraigtus, juos priveržkite iš korpuso vidaus.

Irengdami gartraukį ištraukimo režimu, priklausomai nuo irengiančio žmogaus pasirinkimo, gartraukiui prijungti prie oro išleidimo vamzdyno naudojamas standus arba lankstus vamzdis.

• Idėkite junge prie gartraukio korpuso angos.
• Atidarykite metalines groteles ir įsitikinkite, ar konversijos svirtelė yra ištraukimo padėtyje.
• Naudodami vamzdį, prijunkite gartraųki prie oro išleidimo angos vamzdyno.
• Pritvirtinkite vamzdį, naudodami reikiamą kiekį vamzdžio tvirtinimo elementų. Šie elementai kartu su gartraukiu nepateikiami.
• Jei yra, išimkite anglies filtrą.

• Atidarykite metalines groteles ir įsitikinkite, ar konversijos svirtelė yra recirkuliacinėje padėtyje.
• Idėkite anglies filtrą. Anglies filtras kartu su gartraukiu nepateikiamas. (Gartraukiams, turintiems du variklius, reikia dviejų anglies filtrą).

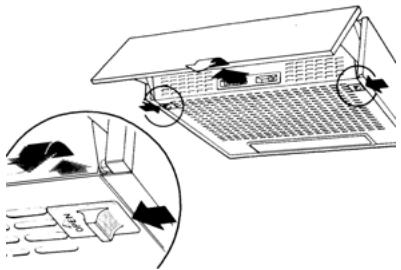

• Pastumkite šoninius stabdiklius gartraukio centro link, o groteles tuo pačiu metu patraukite i prieki.
• Grotelės nukris žemyn, pasisuks ir kabės ant dviejų užpakalinių kaiščių.
• Norėdami jas visiškai atjungti, šiek tiek patraukite dešinę grotelių dalį i priekį, kad kaištis išsikištų iš grotelių per gartraukio korpuso kiaurymę.

- Gaubtą prie elektros tinkło prijunkite naudodami dvipolį jungikli, tarp kontaktų turi būti bent 3 mm tarpas.

Valdymo skydelis

1	Apšvietimas	Apšvietimo sistemos ijungimas / išjungimas
2	Variklis	Variklis ijungtas / išjungtas
3	Greitis	Greičio valdymas
		1. Minimalus greitis, ypač tylus darbas, nuolatinė oro cirkuliacija, tinkamas esant tik keletui maisto gaminimo garų ar kvapų.
		2. Vidutinis greitis, dėl optimalaus gartraukio ištraukimo pajėgumo ir triukšmo lygio jis yra tinkamas daugumai maisto gaminimo sąlygų.
		3. Maksimalus greitis, tinkamas maisto gaminimo sąlygoms, kai išmetamas didžiausias garų ir kvapų kiekis, net ir ilgesnį laiką.

PAPILDOMA INFORMACIJA

4	Mikrojungiklis Mikrojungiklis, kurī ijungia judesys ekrane. Jis ijungia ir išjungia gartraukį, tai priklauso nuo sąlygų, kurios buvo anksčiau nustatytos naudojant valdymo skydelio slankiojančius jungiklius.
5	Šviesos diodas Šviesos diodas, parodantis, kai variklis yra ijungtas.

PRIEŽIŪRA IR VALYMAS

RIEBALU FILTRAS

Reguliariai prižiūrėdami ir valydami gartraukį, užtikrinsite gerą jo veikimą ir patikimumą, taip pat pailginsite naudojimo laiką. Visą laiką reikia skirti ypatingą dėmesį jo švarai, o anglies filtrą (recirkuliacinis režimas) reikia regulariai keisti. Norėdami išimti filtrus ir po to juos išvalyti ir pakeisti, pirmiausiai atidarykite metalinių grotelių panelį.

Jis sulaiko didesnes riebalų daleles. Jis tvirtinamas priešingoje apatinėje grotelių panelio pusėje ir gali būti iš sintetinės medžiagos arba iš metalo. Riebalų filtro techninė priežiūra skiriasi, tai priklauso nuo naudojamo tipo: sintetinių riebalų filtrų nereikia plauti, juos reikia keisti kas tris mėnesius. Metalinį riebalų filtrą plaukite kartą per mėnesį karštame vandenyje naudodami švelnų ploviklį arba skystą muilą. Nelankstykite, išplovę palikite, kad išdžiūtų. Filtras lengvai nuimamas nuo grotelių pastumiant spyruoklinius vielos spaustukus ir jį nuimant.

Dirbant recirkuliaciniu režimu anglies filtras sugeria kvapus ir aromatus. Anglies pluošto filtrai nevalomi ir turi būti keičiami kas šeši mėnesiai arba dažniau, jei gartraukis nuolat naudojamas. Norėdami pakeisti anglies filtrą, laikykite filtrą viena ranka, išimkite apvalu diską per anglies filtro centrą ir jį sukite, kol filtras atsiskirs.

Vėl įdėkite atvirkštine tvarka.

İSPĖJIMAS! Jei filtrai nevalomi ir nekeičiami kaip nurodoma, galimas gaisro pavojus.

VIRYKLÈS VIRŠUTINÈS DALIES APŠVIETIMAS

Jei lemputė neveikia, atidarykite metalinių grotelių skydelį ir patikrinkite, ar lemputė iki galo įsukta į laikikli.

Kad gartraukis saugiai veiktų, naudokite tokias pačias (kaip pateikta) lemputes.
