GEBRUIKSAANWIJZING 2156 LG/X A60 FABER

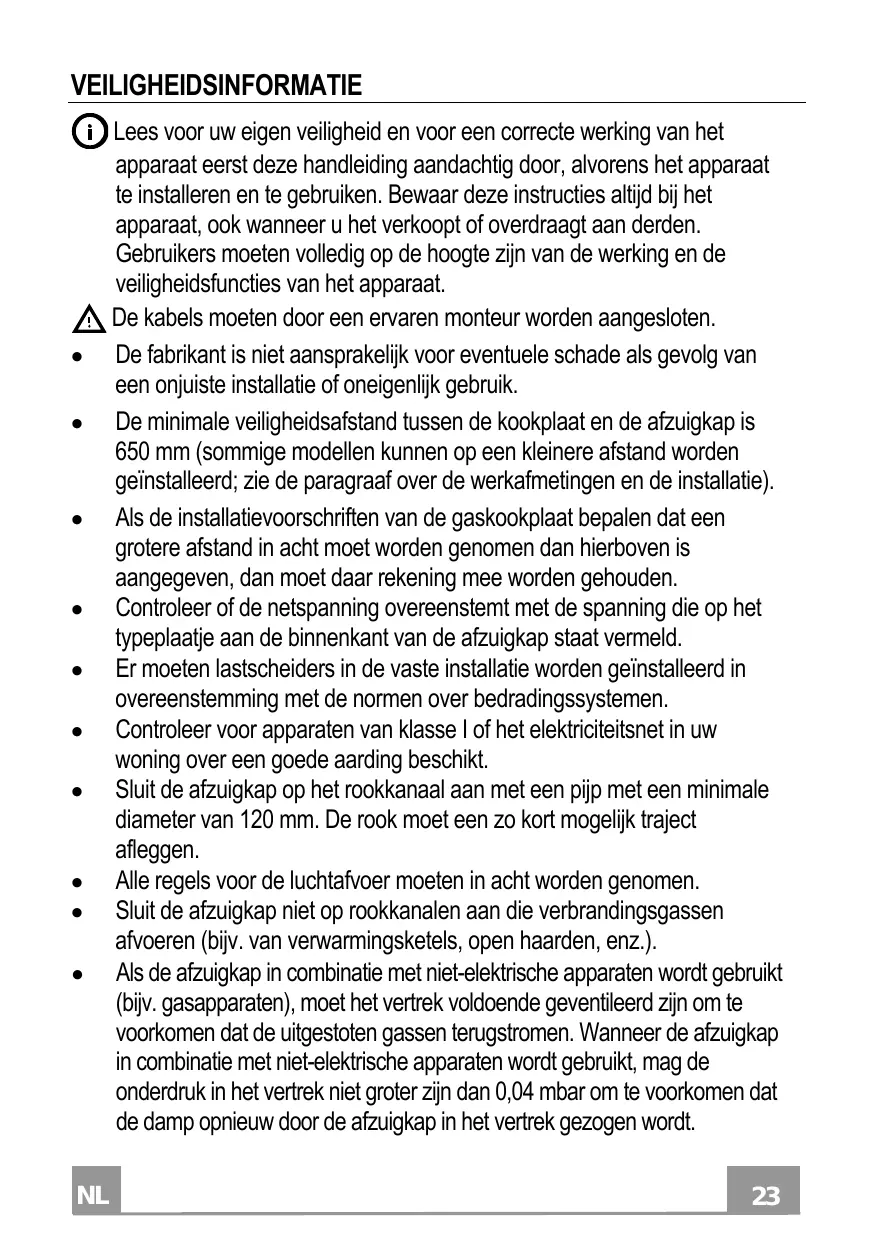

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat. De kabels moeten door een ervaren monteur worden aangesloten. De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik. De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie). Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden. Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld. Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen. Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt. Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen. Alle regels voor de luchtafvoer moeten in acht worden genomen. Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.). Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen. Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen. Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen. Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd. WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren. Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap. WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken. Niet direct met optische instrumenten (verrekijker, vergrootglas…) waarnemen. Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar. Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden. Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.

De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

BEVESTIGING AAN DE KEUKENMEUBEL

• Doorboor de meubel met behulp van het daarvoor bestemde boormal
• Bevestig de wasemkap aan de meubel met de schroeven van 44,4 mm.

Aansluitingen LUCHTUITLAAT AFZUIGVERSIE ( EVACUATIE NAAR BUITEN) Bij installatie in afzuigversie moet U de wasemkap verbinden met de uitlaatleiding door middel van een starre of buigzame leiding, naar keuze van de installateur.

• Plaats de flens op de uitlaat van de wasemkap.
• Open het rooster onderaan de wasemkap en controleer of het omwisselingsknopje op de positie “afzuigversie” staat.
• Verbind de luchtuitlaat van de wasemkap met de uitlaat naar buiten door middel van een leiding.
• Zet deze leiding vast met de geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof. LUCHTUITLAAT FILTERVERSIE(INTERNE VERWERKING)
• Het afzuigraster openen en controleren of de omschakelingsknop in de positive «Recirculation» staat.
• Breng de koolstoffilters aan niet bijgeleverd voor evacuatiewasemkappen.(Voor de tweemotorige versie is het noodzakelijk twee actiefkolenfilters te bevestigen). INSTRUCTIES VOOR HET OPENEN VAN HET AFZUIGRASTER

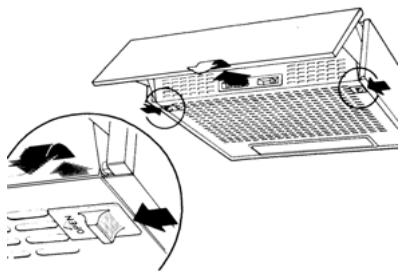

• Schuif de zijklemmen naar het centrum van de wasemkap en trek tegelijkertijd het afzuigraster naar voren.
• Het raster glijdt langs twee spillen naar beneden en blijft aan deze laatsten vastgehaakt.
• Om de volledige loshaking van het afzuigraster te bekomen, de rechter zijde naar voren trekken en de spil van het afzuigraster langs de daarvoor uitgeholde opening loshaken. ELEKTRISCHE AANSLUITING
• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

Lichten Hiermee schakelt u de verlichting aan en uit Motor Hiermee schakelt u de afzuigmotor aan en uit Snelheid Instelling van de werkingssnelheid: 1.Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing,als er weinig kookdampen zijn. 2.Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau. 3.Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd. OPTIE

Led Een micro-schakelaar n bedrijf gestelt door het in beweging brengen van het wasemscherm, bewerkstelligt het aan- en uitschakelen van de vooraf bepaalde bedrijfsfuncties. Didt aan dat de wasemkap in werking is.

REINIGING EN ONDERHOUD

ANTIVETFILTER Een regelmatig onderhoud is dé garantie voor een goede werking en een optimaal rendement.Bijzondere aandacht gaat besteed aan de antivetfilter en aan de koolstoffilter (enkel indien de wasemkap in de versie filtratie gebruikt word) die regelmatig vervangen worden. Heeft als functie de vetonderdeeltjes op te slorpen en deze te weerhouden. Deze filter bevindt zich in het afzuigraster en kan zowel in dunstvezels als in metaal geleverd worden. Het onderhoud van de filter variëert naargelang het gebruikte type. De synthetische antivetfilter mag niet gewassen worden en moet om de drie maanden vervangen worden. De metalen antivetfilter moet om de maand gewassen worden met lauwwarm water en reinigingsmiddel zonder de filter te plooien. Laten drogen en terug monteren.

ACTIEFKOLENFILTER Heeft de functie de keukengeuren te weerhouden. De lucht wordt gezuiverd weer in de keuken in omloop gebracht. Deze filter mag niet gewassen worden en gaat om de drie maanden vervangen. Om de filter te verwijderen, het afzuigraster openen. Indien de filter voorzien is van een bajonnetaansluiting, de filter tegen uurwijzerszin draaien en lichtjes druk uitoefenen met één hand. Om de filter terug te monteren, in tegengestelde zin te werk gaan. OPGELET! Een mogelijk brandgevaar bestaat indien de filters niet volgens de door de fabrikant weergegeven instructies onderhouden en vervangen worden. Om de antivetfilter te vervangen is het noodzakelijk het afzuigraster te openen en de filterklemmen uit metaaldraad te verplaatsen. VERLICHTING Het afzuigraster openen en controlleren dat de verlichtingslampen goed aangeschroeft zijn. Indien nodig vervangen door steeds lampen van het zelfde type en vermogen te gebruiken. Lamp
