Produkttyp	Spisfläkt
Märke	FABER
Modell	2156 LG/X A60
Minsta säkerhetsavstånd	650 mm
Diameter på utloppsröret	120 mm minimum
Antal hastigheter	3 (min, medel, max)
Kontrolltyp	Skjutreglage och mikrobrytare
Belysning	Ja, separat strömbrytare
Fettfilter	Metall, tvättbart varje månad
Aktivt kolfilter	Valfritt, byte var 3:e månad
Elanslutning	230 V ~ 50 Hz (uppskattning)
Isolationsklass	Klass I (jordning krävs)
Installationstyp	Under väggskåp (utsug eller recirkulation)
Omställning utsug/recirkulation	Ja, via omställningsknapp
Höljesmaterial	Ej specificerat (vanligtvis rostfritt stål)
Vikt	Ej specificerat (cirka 10-15 kg)
Mått (H x B x D)	Ej specificerade
Säkerhet	Flambera inte under fläkten, tillräcklig ventilation, installation av fackman
Antal sidor i manualen	96
Tillgängliga språk	FR, DA, DE, EN, ES, ET, FI, IT, LT, LV, NL, NO, PT, RU, SV

Vanliga frågor - 2156 LG/X A60 FABER

Vad är det minsta säkerhetsavståndet mellan fläkten och spisen?

Minsta säkerhetsavstånd är 650 mm. Om gasolspisens instruktioner anger ett större avstånd, måste du följa det.

Hur rengör man metallfettfiltret?

Tvätta filtret en gång i månaden med ljummet vatten och ett rengöringsmedel. Undvik att böja det. Låt torka innan du sätter tillbaka det.

Hur ofta måste det aktiva kolfiltret bytas?

Det aktiva kolfiltret måste bytas var tredje månad. Det kan varken tvättas eller regenereras.

Vad gör jag om fläktens belysning inte fungerar?

Öppna metallgallret och kontrollera att lampan är ordentligt åtdragen. Byt vid behov ut den mot en lampa av samma typ och watt.

Kan jag använda fläkten med en gasspis?

Ja, men du måste säkerställa tillräcklig ventilation i rummet för att förhindra att förbränningsgaser återförs. Undertrycket får inte överstiga 0,04 mbar.

Hur byter jag från utsugningsläge till recirkulationsläge?

Öppna sugproppsgallret, kontrollera att omställningsknappen är i recirkulationsläge, installera sedan det aktiva kolfiltret (ingår inte som standard).

Vilka säkerhetsåtgärder gäller för barn?

Denna apparat kan användas av barn över 8 år under uppsikt. Låt inte barn leka med apparaten. Rengöring får inte utföras av barn utan uppsikt.

Hur ansluter jag fläkten elektriskt?

Anslutningen måste utföras av en behörig tekniker. Använd en tvåpolig strömbrytare med minst 3 mm kontaktavstånd. Kontrollera att nätspänningen överensstämmer med den som anges på märkplattan.

Vad gör jag om nätsladden är skadad?

Låt sladden bytas ut av tillverkaren eller en godkänd servicetekniker.

Kan man flambera mat under fläkten?

Nej, det är förbjudet att flambera mat under fläkten på grund av brandrisk.

BRUKSANVISNING 2156 LG/X A60 FABER

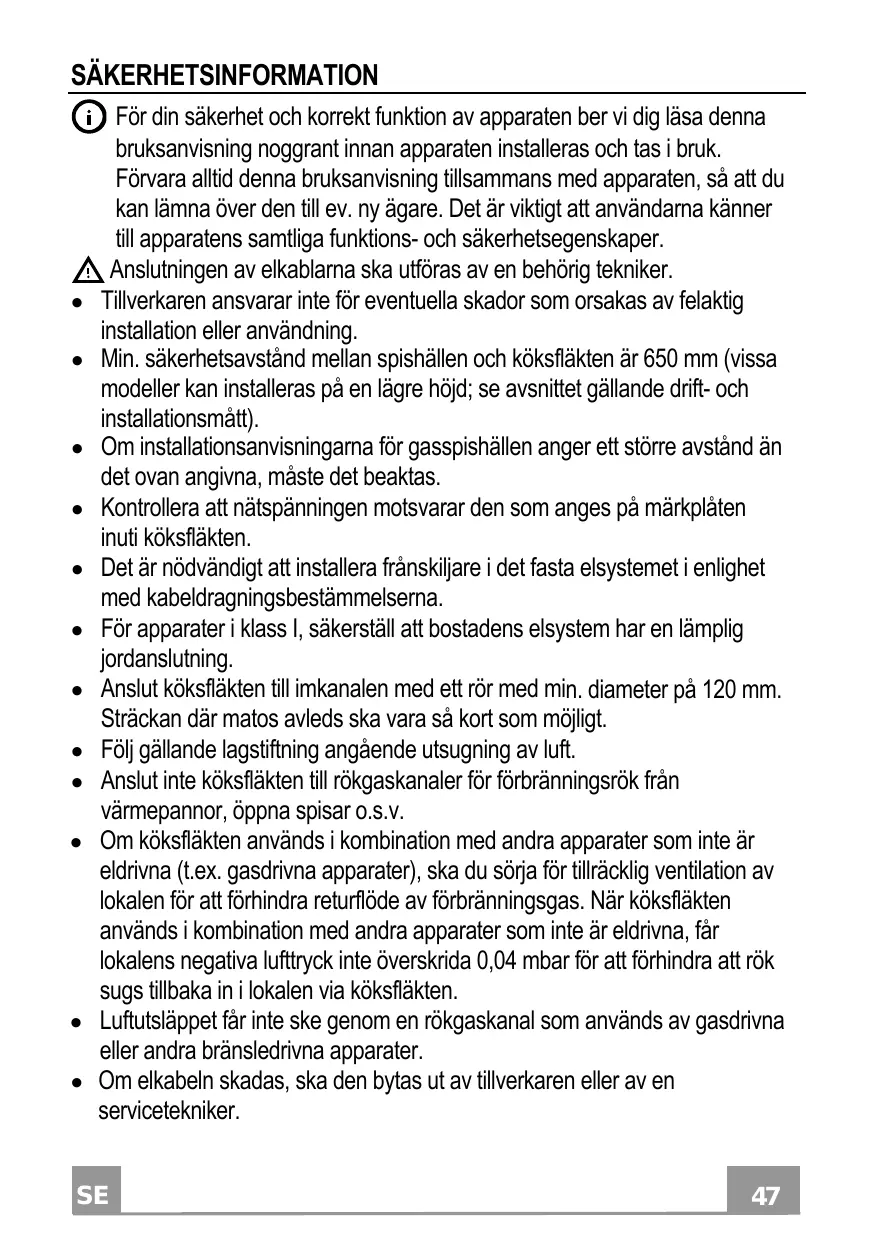

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk.

Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.

• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.

• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

• Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

⚠️ WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

⚠️ WARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

⚠️ De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen 📁 på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

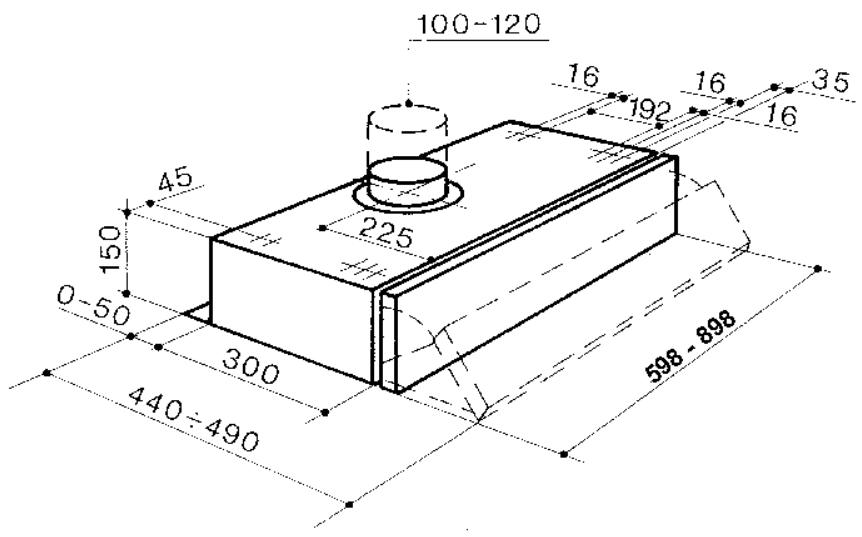

EGENSKAPER - INSTALLATION

FASTSÄTTNING AV UNDRE VÄGGSKÅP

• Borra igenom köksskåpet och basera dig på måtten i kapitlet Mått.
• Fäst köksfläkten på köksskåpet med skruvarna med längden 44,4 mm och skruva fast dem från insidan av köksskåpet.

För installation i utsugande version anslut köksfläkten till utsläppsrörledningen med en styv eller böjlig slang valet lämnas åt installatören.

• För in flänsen på köksfläktsstommens utsläpp.
• Öppna utsugningsgrillen och kontrollera att konverteringsknappen är i utsugande läge.
• Anslut köksfläktens luftutsläpp med evakueringsutsläppet med ett rör.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• Avlägsna eventuella luktfilter med aktivt kol.

• Öppna utsugningsgrillen och kontrollera att konverteringsknappen är i filtrerande läge.
• Sätt i filtret med aktivt kol, medlevereras inte med utsugande köksfläktar. (Köksfläktar med 2 motorer kräver två filter)

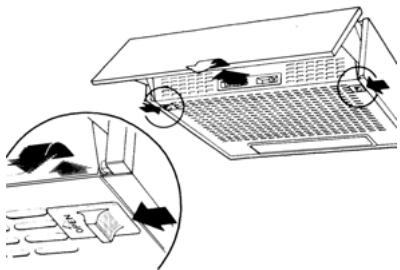

• Skjut de avsedda sidostoppen mot mitten av köksfläkten och dra samtidigt grillen framåt.
• Grillen sänks ner genom att rotera runt på de båda bakre stiften och grillen förblir hängande i desamma.
• För att haka av grillen helt dra lätt framåt i grillens högra del och låt stiftet komma ut ur grillen genom det avlånga hålet som har utvunnits på köksfläktsstommen.

- Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

Kontrollpanel

1	Belysning	Tänder och släcker belysningen.
2	Motor	Startar och stänger av utsugningsmotorn.
3	Hastighet	Bestämmer drifthastigheten.
		1. Min. hastighet, lämpligt för ett kontinuerligt luftutbyte speciellt tystgående, när det finns litet matos.
		2. Medelhastighet, lämplig för den största delen av användningar, för dess optimala kapacitet av behandlad luft och bullernivå.
		3. Maximal hastighet lämplig att hålla ständ mot matos, även under längre perioder.

TILLBEHÖR

4	Mikro	Mikrobrytaren aktiverad av fläktskärmen, styr påkoppling och frånkoppling vid de förbestämda villkoren av kontrollpanelens markörer.
5	Lysdiod	Signalerar starten av utsugningsmotorn.

NGÖRING OCH UNDERHÅL

FETTFILTER

Ett regelbundet underhåll garanterar med tiden en god funktion och god prestanda. Särskild uppmärksamhet måste ägnas åt fettfiltret och kolfiltret med aktivt kol (om köksfläkten är i filtrerande version) som måste bytas regelbundet.

Dess funktion är att behålla fettpartiklar i suspension. Det sitter invändigt utsugningsgrillen och kan leveras i syntetmaterial eller metall. Underhållet av fettfiltret varierar enligt använd typ. Det syntetiska fettfiltret kan inte diskas och ska bytas var tredje månad. Metallfettfiltret ska diskas varje månad i varmt vatten och diskmedel och undvika att vika det. Låt det torka innan du monterar tillbaka det.

Har funktionen att håll kvar matoset som finns i luftflödet som passerar igenom det.

Den renade luften släpps in igen i köket efter efterföljande passager genom filtret. Kolfiltret kan inte diskas och ska ersättas i genomsnitt var tredje månad. För att ta bort kolfiltret, öppna metallgrillen för utsugningen och vrid lätt filtret moturs med en hand och tryck lätt samtidigt. För att återmontera det kasta om operationerna.

WARNING: Det finns risk för eldsvåda om filtren inte är rena och inte har bytts enligt tillverkarens anvisningar. För att ta bort fettfiltret är det nödvändigt att öppna utsugningsgrillen och ta bort filterstoppen i metalltråd.

BELYSNING

Om en lampa inte fungerar, öppna utsugningsgrillen och kontrollera så att den är ordentligt fastskruvad.

Om det är nödvändigt att byta den, använd en lampa av samma typ och med samma effekt.
